1 FUNKTIONSÖVERSIKT VÄRMEPUMP Apparatskåpsbeteckning xxxx-x-as1 Placering/betjänar Värmecentral xxxx/ System 5501/5504 betjänar VMP System 5201 betjänar tappvarmvattenkrets System 5601 betjänar hetvatten/värmekrets 1. STYRNING, START/STOPP Styrning 5501/5504-VMP Manöveromkopplare utföres i mjukvara i respektive VMP samt i DDC/HMI. VMP ska kommunicera med DDC via Modbus. Förångarfläkt/-ar och kompressor/-er i värmepump/-ar 5501/5504-VMP samt pump/-ar för värmebärare, 5601-P3/P6 spänningsmatas och styrs alltid från integrerad styrutrustning i resp. VMP. Starttillstånd, kapacitetsreglering (kap.-reglering) av varvtalsreglerad kompressor, sekvensföljd, till- resp. frånslag av 5501/5504-VMP sker alltid via DDC. När driftsvar har erhållits från VMP till DDC, ska starttillstånd för drift ligga kvar i DDC under 5 min. (inställbart). Tidkanal i DDC ska via startföljdsomkopplare växla prioritet för 5501/5504-VMP, så att drifttiderna blir likvärdiga. Växling 1 gg/år ska ske i sommardriftfallet den 1/7. Styrning 5601, värmebärare Pump 5601-P1 manövreras via DDC/HMI i läge Hand-0-Auto. Pump 5601-P1 ska styras via ECO-funktion. Vid stilleståndsperioder motioneras pump 5601-P1 regelbundet under 5 minuter varje vecka. Motionering sker fredagar kl Styrning, tillsatsvärme Laddningspump 5601-P2 manövreras via DDC/HMI i läge 0-Till. Laddningspump 5601-P2 ska vara i kontinuerlig drift Börvärde intern styrutrustning: Elpanna/Gaspanna w=60ºc. Effektvakt 5601-HD1 på inkommande kraftmatning ska påverka Elpannans interna automatik som reducerar effektuttaget vid maxlast. VMP Avfrostning: Avfrostning påkallas av VMPs interna styrutrustning. Funktion enl. följande: 5501/5504-VMP startar avfrostning av förångare för 5501/5504-FLK. Efter avslutad avfrostning återgår 5501/5504-VMP till normalläge. 2. TEMPERATURREGLERING VMP övergripande funktion 5501/5504-VMP styrs och regleras via kaskadfunktion i DDC. Starttillstånd, /start/stopp-vmp kommer via den väderstyrda reglerfunktionen 5601-GT52 / 5601-GT41 från reglerblocket som reglerar framledningstemperaturen för utgående värmebärare, som i sekvens aktiverar ett separat reglerblock för temp.givare 5601-GT51, som styr & kapacitetsreglerar laddkretsen med 5501/5504-VMP efter samma värmekurva +2 ºC (inställbart) som utgående värmebärare vid temp.givare 5601-GT52. VMP kapacitets-reglering OBS! DDC-utsignal/AU, y =0-100% innebär VMP kapacitet %. När driftsvar erhållits regleras VMP från 30% upp till 100% kapacitet. OBS! Procentsatser för kapacitetsreglering enligt nedan avser reglerblockets utsignal y =0-100% och får inte förväxlas med VMPkapacitet. Startsekvens vid ökande värmebehov: 1. Starttillstånd lämnas till 5501-VMP. När driftsvar erhållits till DDC, ökar utsignalen y för kap.reglering från 0-100%. 2. Starttillstånd lämnas till 5502-VMP, samtidigt backar 5501-VMP till 60%. När driftsvar erhållits till DDC, ökar kap.regleringen för 5502-VMP från 0-60%. Därefter ökar samtidigt både 5501-VMP och 5502-VMP parallellt från 60% till 100%. 3. När starttillstånd lämnas till 5503-VMP backar 5501-VMP och 5502-VMP samtidigt till 30%. När driftsvar erhållits till DDC, sätts utsignal till 5503-VMP på 100%. Därefter ökar samtidigt både 5501-VMP och 5502-VMP parallellt från 30% till 100%. 4. När starttillstånd lämnas till 5504-VMP backar 5501-VMP och 5502-VMP samtidigt till 30%. När driftsvar erhållits till DDC, sätts utsignal till 5504-VMP på 100%. Därefter ökar samtidigt både 5501-VMP och 5502-VMP parallellt från 30% till 100%. Vid minskande värmebehov gäller omvänd reglersekvens. Styrning 5201, tappvarmvatten VV VVC-pump 5201-P1 manövreras via DDC/HMI i läge 0-Till. VVC-pump 5201-P1 ska vara i kontinuerlig drift. A1 A2

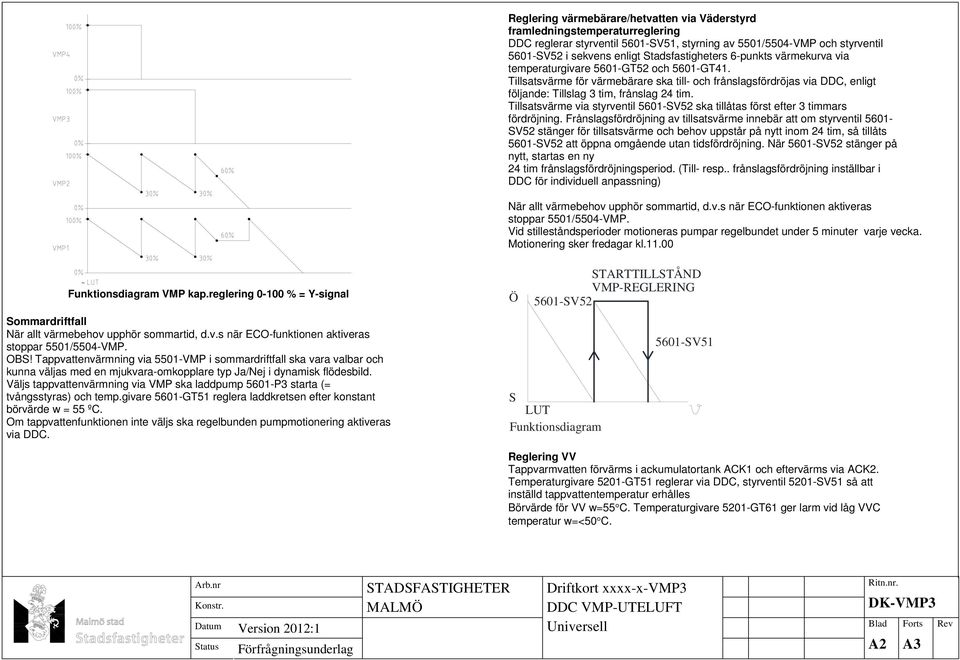

2 Reglering värmebärare/hetvatten via Väderstyrd framledningstemperaturreglering DDC reglerar styrventil 5601-SV51, styrning av 5501/5504-VMP och styrventil 5601-SV52 i sekvens enligt Stadsfastigheters 6-punkts värmekurva via temperaturgivare 5601-GT52 och 5601-GT41. Tillsatsvärme för värmebärare ska till- och frånslagsfördröjas via DDC, enligt följande: Tillslag 3 tim, frånslag 24 tim. Tillsatsvärme via styrventil 5601-SV52 ska tillåtas först efter 3 timmars fördröjning. Frånslagsfördröjning av tillsatsvärme innebär att om styrventil SV52 stänger för tillsatsvärme och behov uppstår på nytt inom 24 tim, så tillåts 5601-SV52 att öppna omgående utan tidsfördröjning. När 5601-SV52 stänger på nytt, startas en ny 24 tim frånslagsfördröjningsperiod. (Till- resp.. frånslagsfördröjning inställbar i DDC för individuell anpassning) När allt värmebehov upphör sommartid, d.v.s när ECO-funktionen aktiveras stoppar 5501/5504-VMP. Vid stilleståndsperioder motioneras pumpar regelbundet under 5 minuter varje vecka. Motionering sker fredagar kl ~ Funktionsdiagram VMP kap.reglering % = Y-signal Sommardriftfall När allt värmebehov upphör sommartid, d.v.s när ECO-funktionen aktiveras stoppar 5501/5504-VMP. OBS! Tappvattenvärmning via 5501-VMP i sommardriftfall ska vara valbar och kunna väljas med en mjukvara-omkopplare typ Ja/Nej i dynamisk flödesbild. Väljs tappvattenvärmning via VMP ska laddpump 5601-P3 starta (= tvångsstyras) och temp.givare 5601-GT51 reglera laddkretsen efter konstant börvärde w = 55 ºC. Om tappvattenfunktionen inte väljs ska regelbunden pumpmotionering aktiveras via DDC. Ö STARTTILLSTÅND VMP-REGLERING 5601-SV52 S LUT Funktionsdiagram 5601-SV51 Reglering VV Tappvarmvatten förvärms i ackumulatortank ACK1 och eftervärms via ACK2. Temperaturgivare 5201-GT51 reglerar via DDC, styrventil 5201-SV51 så att inställd tappvattentemperatur erhålles Börvärde för VV w=55 C. Temperaturgivare 5201-GT61 ger larm vid låg VVC temperatur w=<50 C. A2 A3

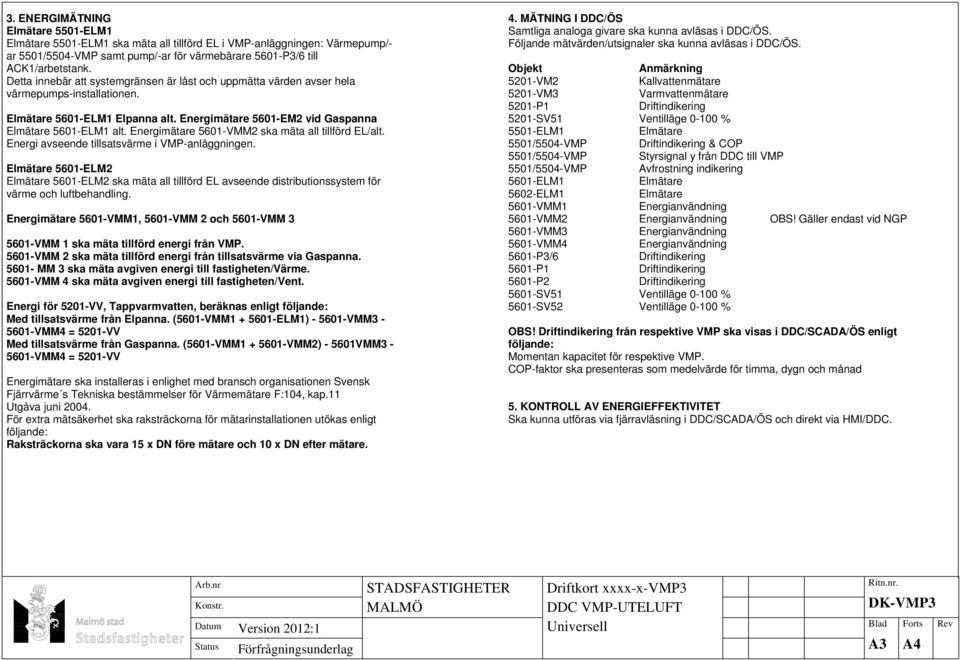

3 3. ENERGIMÄTNING Elmätare 5501-ELM1 Elmätare 5501-ELM1 ska mäta all tillförd EL i VMP-anläggningen: Värmepump/- ar 5501/5504-VMP samt pump/-ar för värmebärare 5601-P3/6 till ACK1/arbetstank. Detta innebär att systemgränsen är låst och uppmätta värden avser hela värmepumps-installationen. Elmätare 5601-ELM1 Elpanna alt. Energimätare 5601-EM2 vid Gaspanna Elmätare 5601-ELM1 alt. Energimätare 5601-VMM2 ska mäta all tillförd EL/alt. Energi avseende tillsatsvärme i VMP-anläggningen. Elmätare 5601-ELM2 Elmätare 5601-ELM2 ska mäta all tillförd EL avseende distributionssystem för värme och luftbehandling. Energimätare 5601-VMM1, 5601-VMM 2 och 5601-VMM VMM 1 ska mäta tillförd energi från VMP VMM 2 ska mäta tillförd energi från tillsatsvärme via Gaspanna MM 3 ska mäta avgiven energi till fastigheten/värme VMM 4 ska mäta avgiven energi till fastigheten/vent. Energi för 5201-VV, Tappvarmvatten, beräknas enligt följande: Med tillsatsvärme från Elpanna. (5601-VMM ELM1) VMM VMM4 = 5201-VV Med tillsatsvärme från Gaspanna. (5601-VMM VMM2) VMM VMM4 = 5201-VV Energimätare ska installeras i enlighet med bransch organisationen Svensk Fjärrvärme s Tekniska bestämmelser för Värmemätare F:104, kap.11 Utgåva juni För extra mätsäkerhet ska raksträckorna för mätarinstallationen utökas enligt följande: Raksträckorna ska vara 15 x DN före mätare och 10 x DN efter mätare. 4. MÄTNING I DDC/ÖS Samtliga analoga givare ska kunna avläsas i DDC/ÖS. Följande mätvärden/utsignaler ska kunna avläsas i DDC/ÖS. Objekt Anmärkning 5201-VM2 Kallvattenmätare 5201-VM3 Varmvattenmätare 5201-P1 Driftindikering 5201-SV51 Ventilläge % 5501-ELM1 Elmätare 5501/5504-VMP Driftindikering & COP 5501/5504-VMP Styrsignal y från DDC till VMP 5501/5504-VMP Avfrostning indikering 5601-ELM1 Elmätare 5602-ELM1 Elmätare 5601-VMM1 Energianvändning 5601-VMM2 Energianvändning OBS! Gäller endast vid NGP 5601-VMM3 Energianvändning 5601-VMM4 Energianvändning 5601-P3/6 Driftindikering 5601-P1 Driftindikering 5601-P2 Driftindikering 5601-SV51 Ventilläge % 5601-SV52 Ventilläge % OBS! Driftindikering från respektive VMP ska visas i DDC/SCADA/ÖS enligt följande: Momentan kapacitet för respektive VMP. COP-faktor ska presenteras som medelvärde för timma, dygn och månad 5. KONTROLL AV ENERGIEFFEKTIVITET Ska kunna utföras via fjärravläsning i DDC/SCADA/ÖS och direkt via HMI/DDC. A3 A4

4 6. LARM Objekt Text Prioritet Fördröjning 5201-GT51 Avvikelse VV-temp hög/låg B 30 min 5201-GT61 Avvikelse VVC-temp låg B 30 min 5201-P1 Driftfel B 5501/5504-VMP Summalarm från resp. VMP E 5501/5504-VMP Uteblivet driftsvar till DDC E 5501/5504-VMP VMP låg COP-faktor E 60 min 5601-GP71 Lågt systemtryck A 5601-P1 Driftfel B 5601-P2 Driftfel B 5601-ELP/NGP Summalarm tillsatsvärme B 30 min 5601-GT51 Avvikelse värmekurva E 30 min 5601-GT52 Avvikelse värmekurva B 30 min Serviceomkopplare Fel läge B 4 h E-larm är energilarm och ska åtgärdas av funktionsentreprenör inom 24 timmar. VMP Larm 5501/5504-VMP avger summalarm till DDC. Kvittering av larm utföres i DDC/ÖS. Återställning av larm utföres i 5501/5504- VMP, där pressostat för hög- resp. lågtryck samt motorskydd är placerade. Uteblivet driftsvar från 5501/5504-VMP efter lämnat starttillstånd från DDC, ska generera larmindikering från VMP till DDC/ÖS. Tidkanal i DDC ska växla startsekvens för 5501/5504-VMP, så att drifttiderna blir likvärdiga. A4 A5

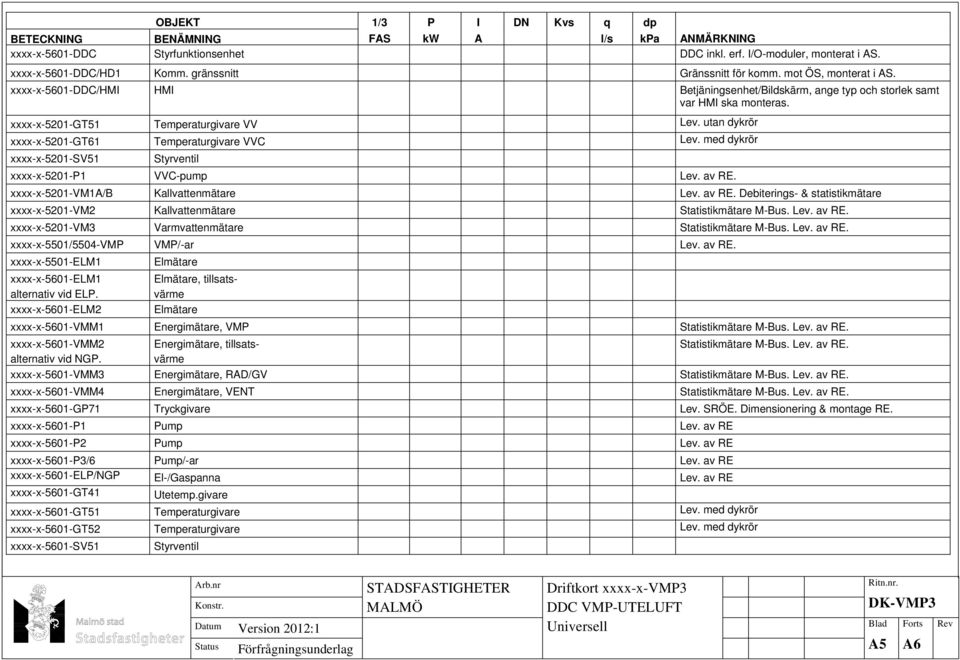

5 OBJEKT 1/3 P BETECKNING BENÄMNING FAS kw A l/s kpa ANMÄRKNING xxxx-x-5601-ddc Styrfunktionsenhet DDC inkl. erf. I/O-moduler, monterat i AS. I DN Kvs q xxxx-x-5601-ddc/hd1 Komm. gränssnitt Gränssnitt för komm. mot ÖS, monterat i AS. xxxx-x-5601-ddc/hmi HMI Betjäningsenhet/Bildskärm, ange typ och storlek samt var HMI ska monteras. xxxx-x-5201-gt51 Temperaturgivare VV Lev. utan dykrör xxxx-x-5201-gt61 Temperaturgivare VVC Lev. med dykrör xxxx-x-5201-sv51 Styrventil xxxx-x-5201-p1 VVC-pump Lev. av RE. xxxx-x-5201-vm1a/b Kallvattenmätare Lev. av RE. Debiterings- & statistikmätare xxxx-x-5201-vm2 Kallvattenmätare Statistikmätare M-Bus. Lev. av RE. xxxx-x-5201-vm3 Varmvattenmätare Statistikmätare M-Bus. Lev. av RE. xxxx-x-5501/5504-vmp VMP/-ar Lev. av RE. xxxx-x-5501-elm1 Elmätare xxxx-x-5601-elm1 alternativ vid ELP. Elmätare, tillsatsvärme xxxx-x-5601-elm2 Elmätare xxxx-x-5601-vmm1 Energimätare, VMP Statistikmätare M-Bus. Lev. av RE. xxxx-x-5601-vmm2 alternativ vid NGP. Energimätare, tillsatsvärme dp Statistikmätare M-Bus. Lev. av RE. xxxx-x-5601-vmm3 Energimätare, RAD/GV Statistikmätare M-Bus. Lev. av RE. xxxx-x-5601-vmm4 Energimätare, VENT Statistikmätare M-Bus. Lev. av RE. xxxx-x-5601-gp71 Tryckgivare Lev. SRÖE. Dimensionering & montage RE. xxxx-x-5601-p1 Pump Lev. av RE xxxx-x-5601-p2 Pump Lev. av RE xxxx-x-5601-p3/6 Pump/-ar Lev. av RE xxxx-x-5601-elp/ngp El-/Gaspanna Lev. av RE xxxx-x-5601-gt41 Utetemp.givare xxxx-x-5601-gt51 Temperaturgivare Lev. med dykrör xxxx-x-5601-gt52 Temperaturgivare Lev. med dykrör xxxx-x-5601-sv51 Styrventil A5 A6

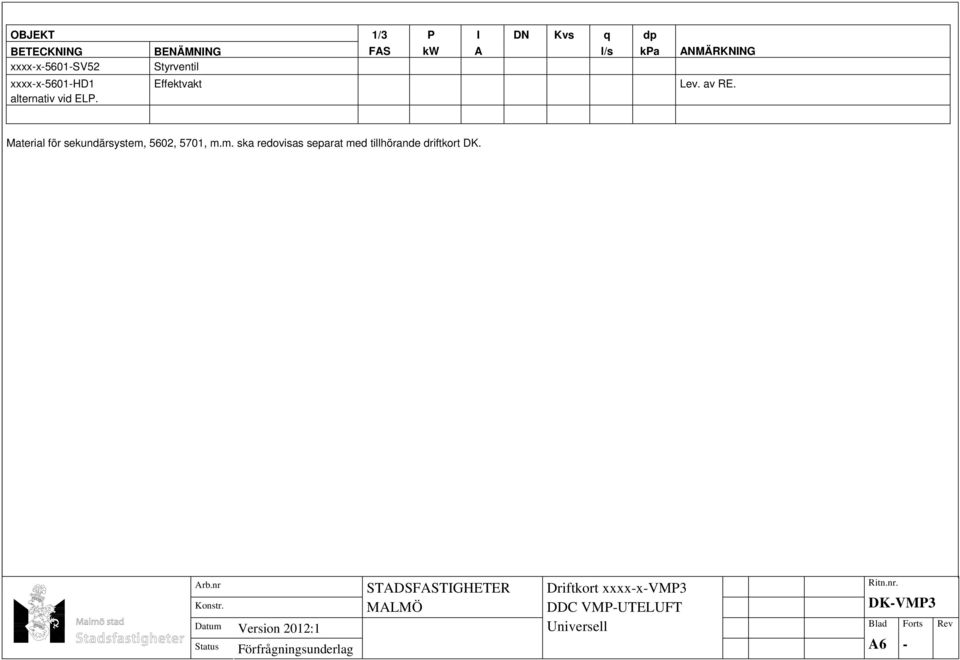

6 OBJEKT BETECKNING BENÄMNING xxxx-x-5601-sv52 Styrventil xxxx-x-5601-hd1 alternativ vid ELP. 1/3 FAS P kw I A DN Kvs q l/s dp kpa ANMÄRKNING Effektvakt Lev. av RE. Material för sekundärsystem, 5602, 5701, m.m. ska redovisas separat med tillhörande driftkort DK. A6 -
