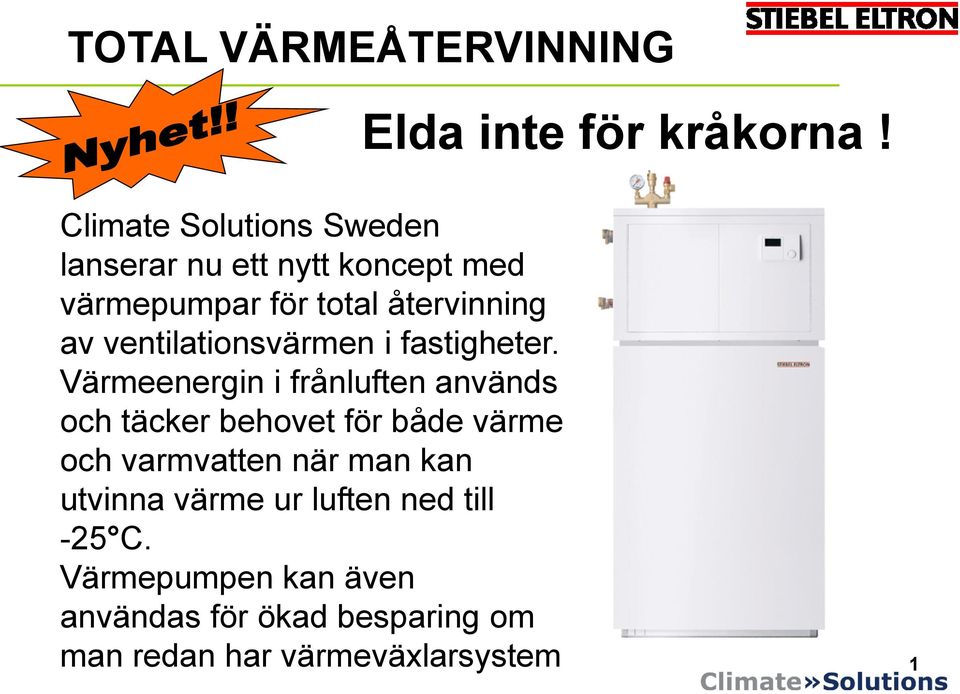

1 Elda inte för kråkorna! Climate Solutions Sweden lanserar nu ett nytt koncept med värmepumpar för total återvinning av ventilationsvärmen i fastigheter. Värmeenergin i frånluften används och täcker behovet för både värme och varmvatten när man kan utvinna värme ur luften ned till -25 C. Värmepumpen kan även användas för ökad besparing om man redan har värmeväxlarsystem 1

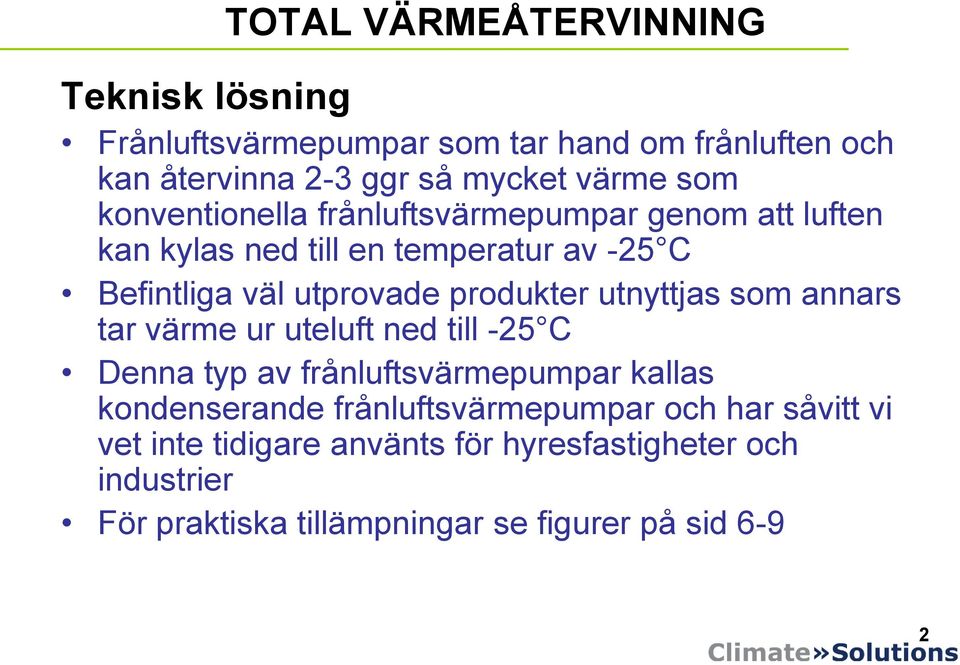

2 Teknisk lösning Frånluftsvärmepumpar som tar hand om frånluften och kan återvinna 2-3 ggr så mycket värme som konventionella frånluftsvärmepumpar genom att luften kan kylas ned till en temperatur av -25 C Befintliga väl utprovade produkter utnyttjas som annars tar värme ur uteluft ned till -25 C Denna typ av frånluftsvärmepumpar kallas kondenserande frånluftsvärmepumpar och har såvitt vi vet inte tidigare använts för hyresfastigheter och industrier För praktiska tillämpningar se figurer på sid 6-9 2

3 Förutom att tillgodogöra sig värmen genom sänkning av lufttemperaturen utvinns avsevärda mängder energi när luftens fuktighet fälls ut och kondenserar på värmepumpens förångarytor Värmepumparna placeras på vind eller tak där man kan komma åt frånluften och ansluts sedan med isolerade rör till husets befintliga värmeanläggning Styrutrustningen kan sköta två olika värmekretsar (tex. för radiatorer och tilluftsaggregat) samt tappvattenvärmning 3

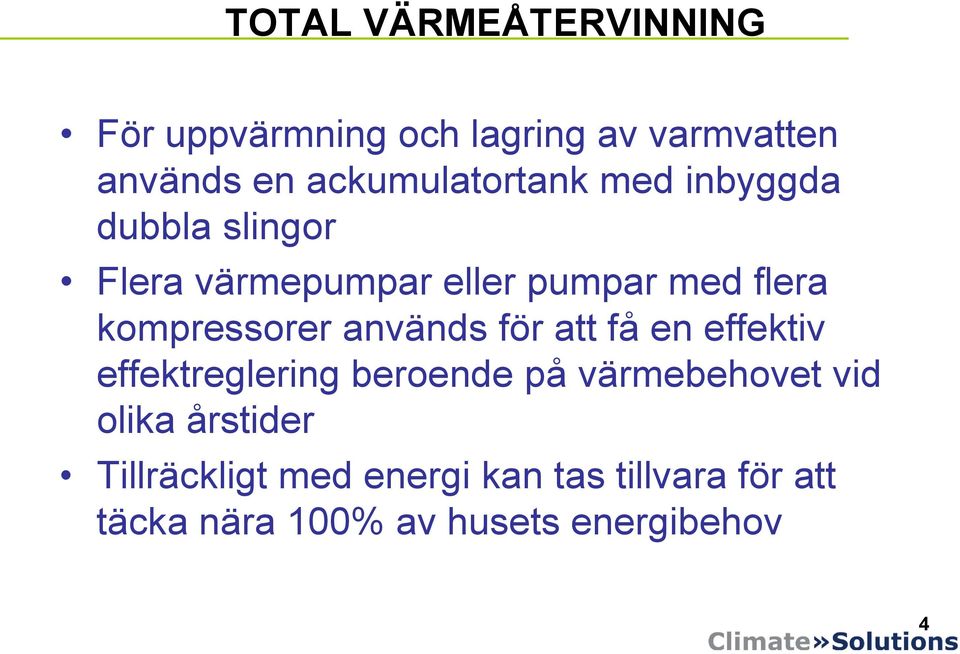

4 För uppvärmning och lagring av varmvatten används en ackumulatortank med inbyggda dubbla slingor Flera värmepumpar eller pumpar med flera kompressorer används för att få en effektiv effektreglering beroende på värmebehovet vid olika årstider Tillräckligt med energi kan tas tillvara för att täcka nära 100% av husets energibehov 4

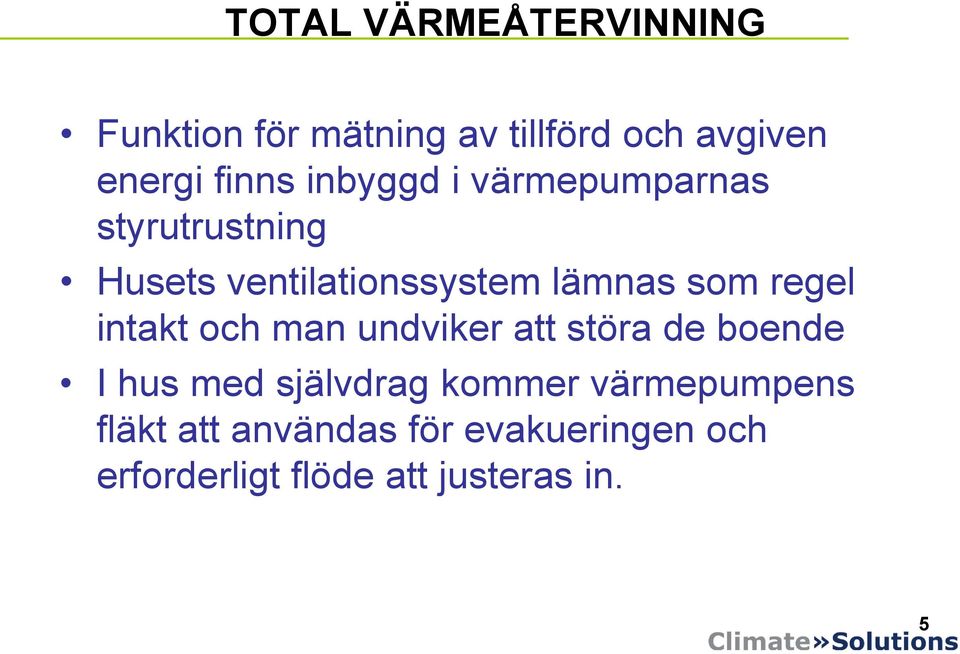

5 Funktion för mätning av tillförd och avgiven energi finns inbyggd i värmepumparnas styrutrustning Husets ventilationssystem lämnas som regel intakt och man undviker att störa de boende I hus med självdrag kommer värmepumpens fläkt att användas för evakueringen och erforderligt flöde att justeras in. 5

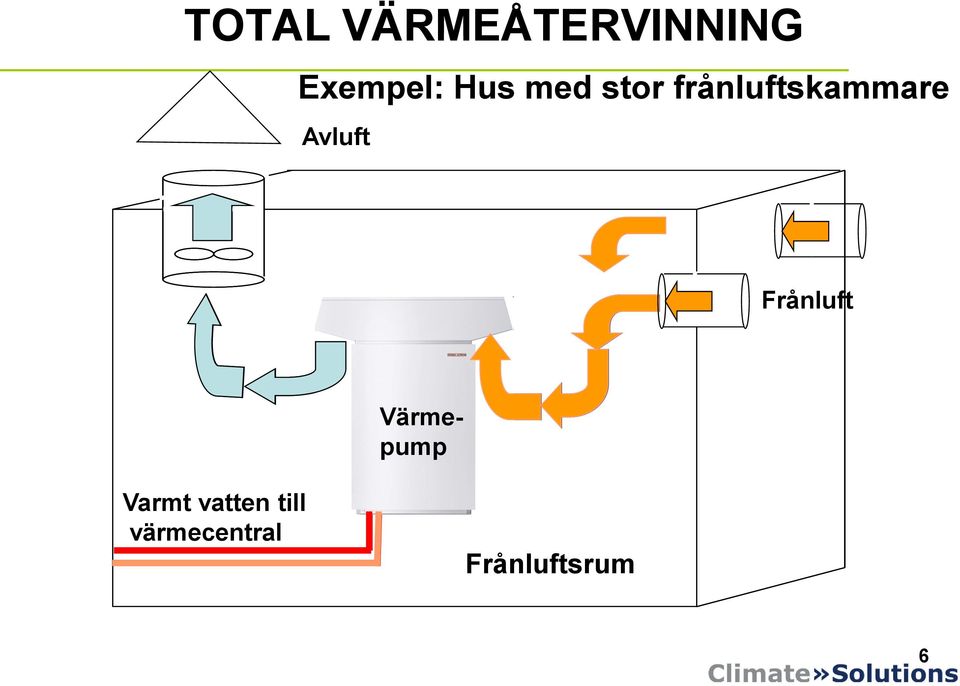

6 Exempel: Hus med stor frånluftskammare Avluft Frånluft Värmepump Varmt vatten till värmecentral Frånluftsrum 6

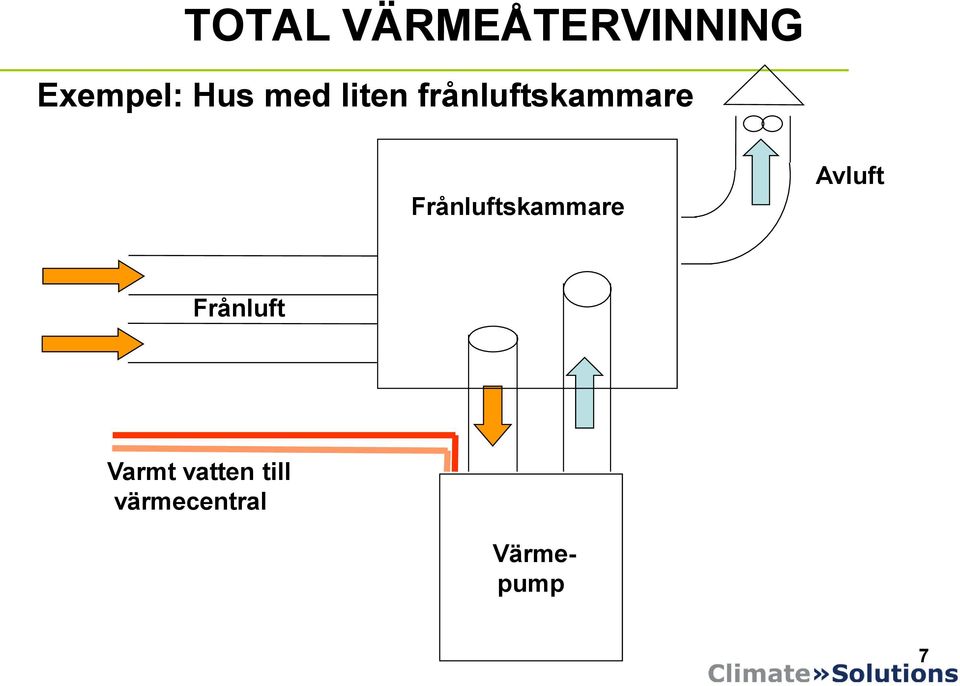

7 Exempel: Hus med liten frånluftskammare Frånluftskammare Avluft Frånluft Varmt vatten till värmecentral Värmepump 7

8 Exempel: Hus med gemensam frånluftskanal Avluft Frånluftskanal Varmt vatten till värmecentral Värmepump 8

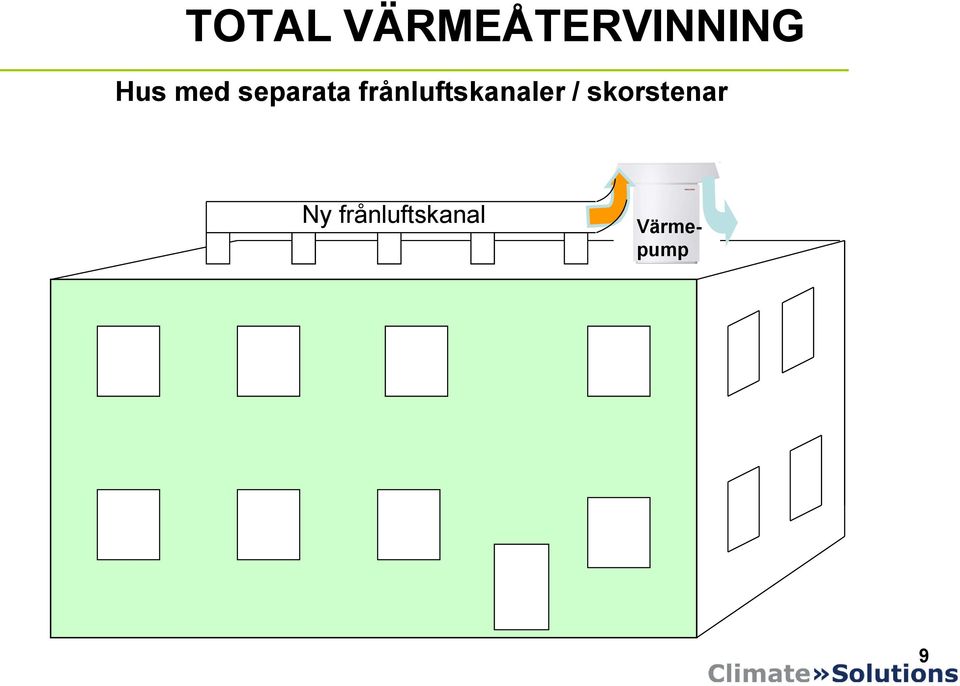

9 Hus med separata frånluftskanaler / skorstenar Ny frånluftskanal Värmepump 9

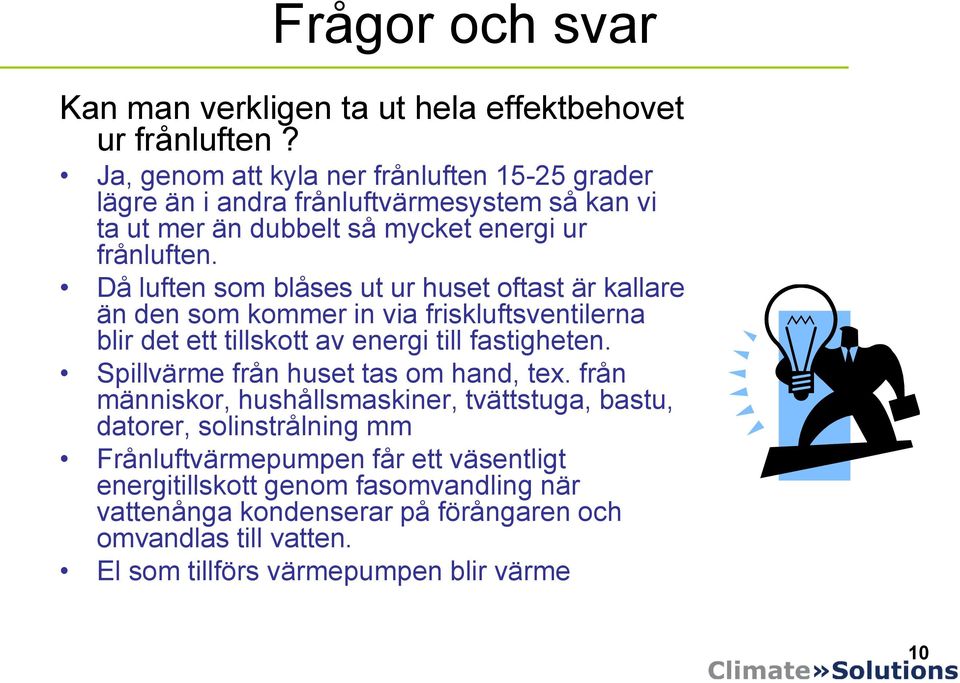

10 Frågor och svar Kan man verkligen ta ut hela effektbehovet ur frånluften? Ja, genom att kyla ner frånluften grader lägre än i andra frånluftvärmesystem så kan vi ta ut mer än dubbelt så mycket energi ur frånluften. Då luften som blåses ut ur huset oftast är kallare än den som kommer in via friskluftsventilerna blir det ett tillskott av energi till fastigheten. Spillvärme från huset tas om hand, tex. från människor, hushållsmaskiner, tvättstuga, bastu, datorer, solinstrålning mm Frånluftvärmepumpen får ett väsentligt energitillskott genom fasomvandling när vattenånga kondenserar på förångaren och omvandlas till vatten. El som tillförs värmepumpen blir värme 10

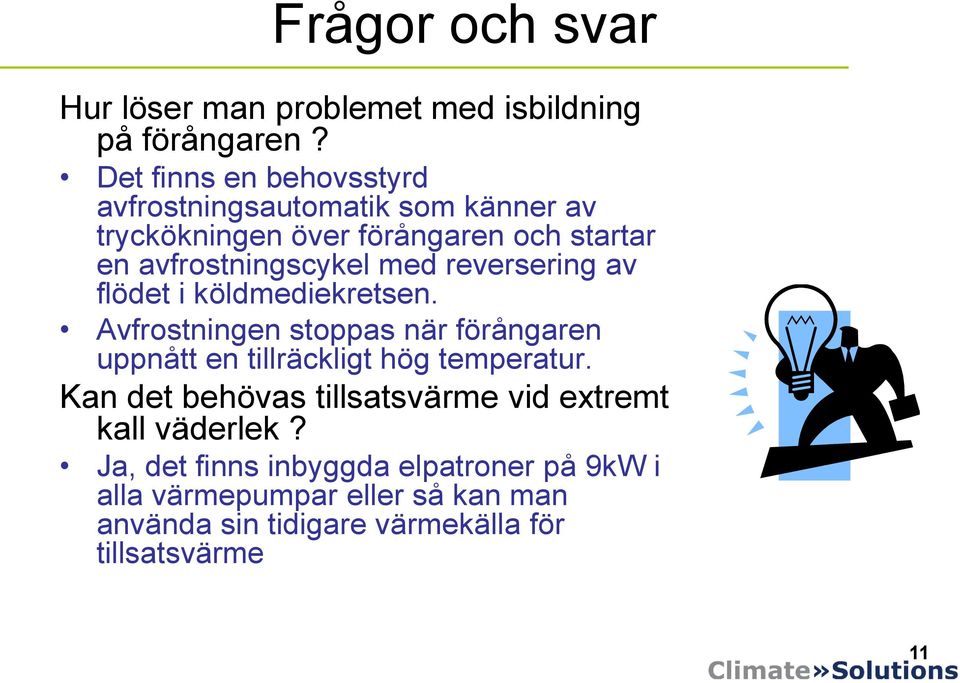

11 Frågor och svar Hur löser man problemet med isbildning på förångaren? Det finns en behovsstyrd avfrostningsautomatik som känner av tryckökningen över förångaren och startar en avfrostningscykel med reversering av flödet i köldmediekretsen. Avfrostningen stoppas när förångaren uppnått en tillräckligt hög temperatur. Kan det behövas tillsatsvärme vid extremt kall väderlek? Ja, det finns inbyggda elpatroner på 9kW i alla värmepumpar eller så kan man använda sin tidigare värmekälla för tillsatsvärme 11

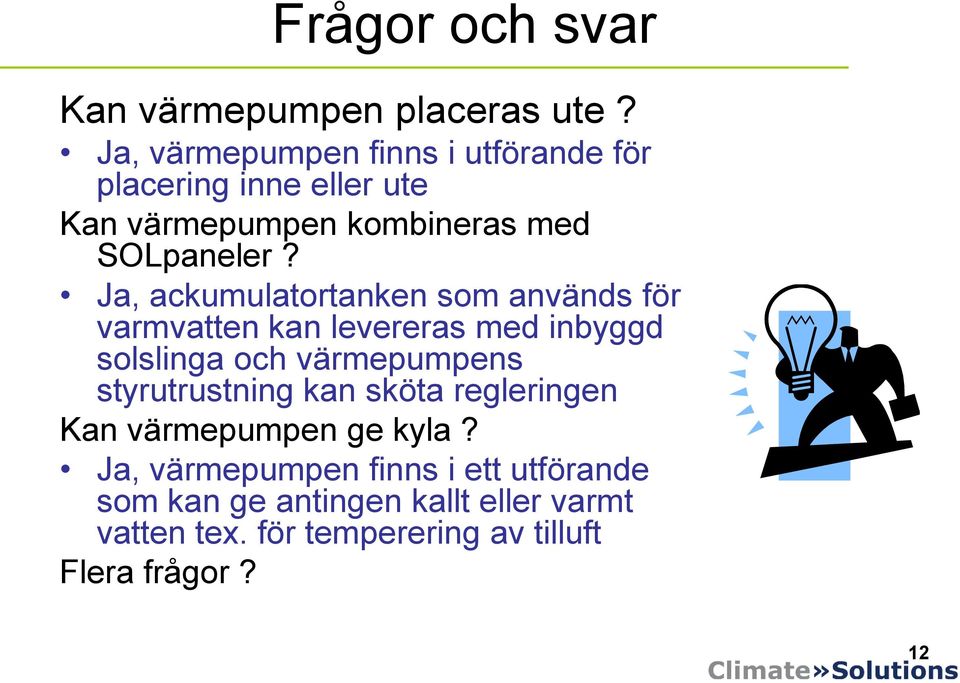

12 Frågor och svar Kan värmepumpen placeras ute? Ja, värmepumpen finns i utförande för placering inne eller ute Kan värmepumpen kombineras med SOLpaneler? Ja, ackumulatortanken som används för varmvatten kan levereras med inbyggd solslinga och värmepumpens styrutrustning kan sköta regleringen Kan värmepumpen ge kyla? Ja, värmepumpen finns i ett utförande som kan ge antingen kallt eller varmt vatten tex. för temperering av tilluft Flera frågor? 12

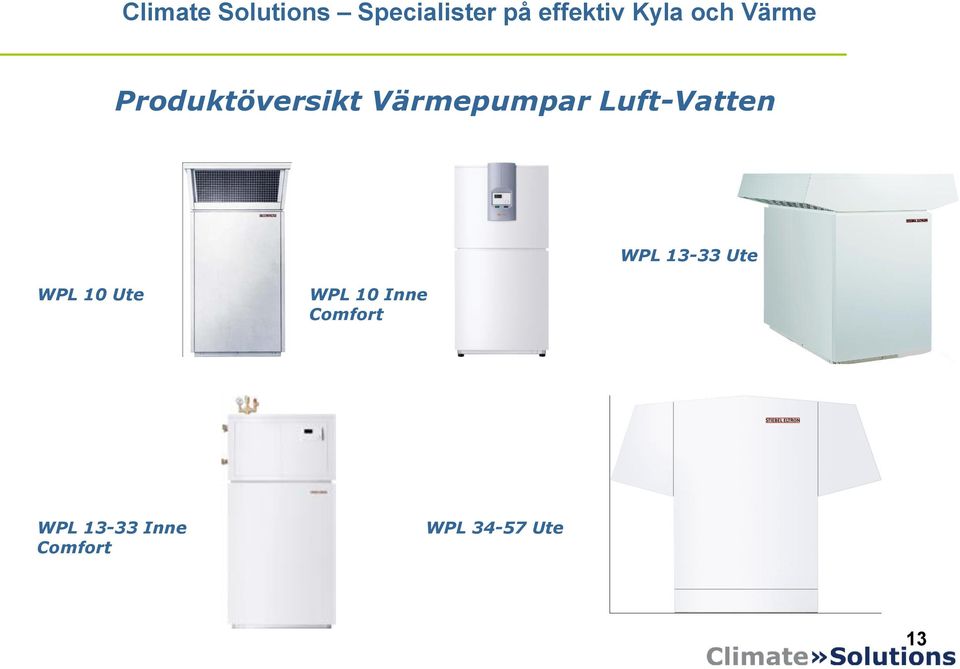

13 Climate Solutions Specialister på effektiv Kyla och Värme Produktöversikt Värmepumpar Luft-Vatten WPL Ute WPL 10 Ute WPL 10 Inne Comfort WPL Inne Comfort WPL Ute 13

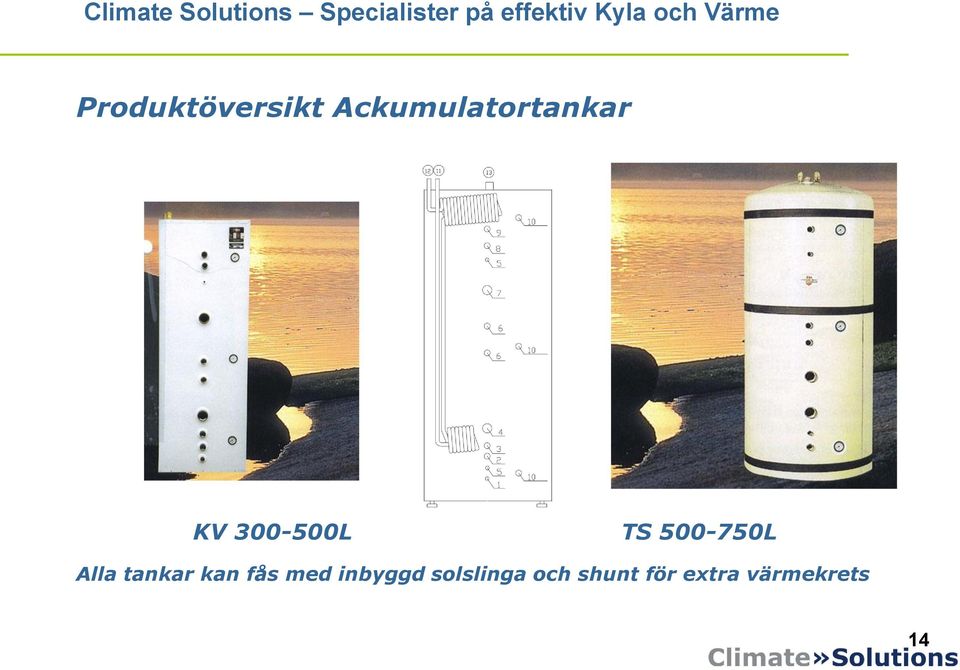

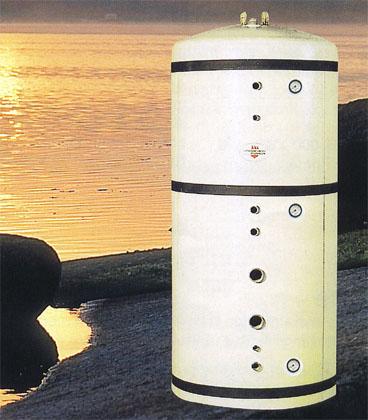

14 Climate Solutions Specialister på effektiv Kyla och Värme Produktöversikt Ackumulatortankar KV L TS L Alla tankar kan fås med inbyggd solslinga och shunt för extra värmekrets 14

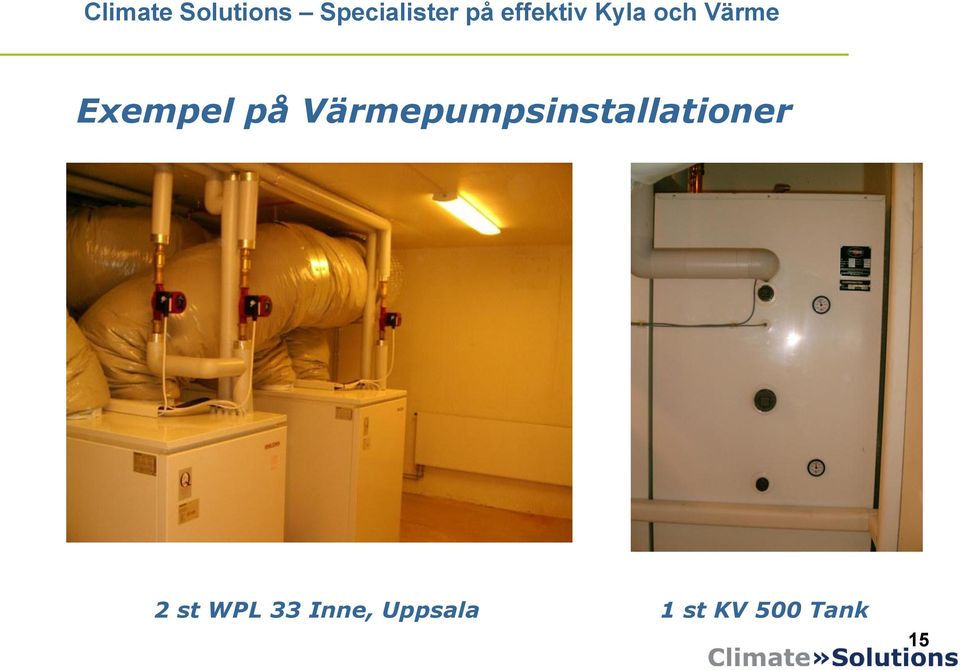

15 Climate Solutions Specialister på effektiv Kyla och Värme Exempel på Värmepumpsinstallationer 2 st WPL 33 Inne, Uppsala 1 st KV 500 Tank 15

16 Climate Solutions Specialister på effektiv Kyla och Värme Tack för visat intresse! Kontakt: Climate Solutions Sweden AB Box 521 SE Tullinge Tel: Mobil Bertil Forsman: web: 16
