Skogsvallen idrottsanläggning

Transkript

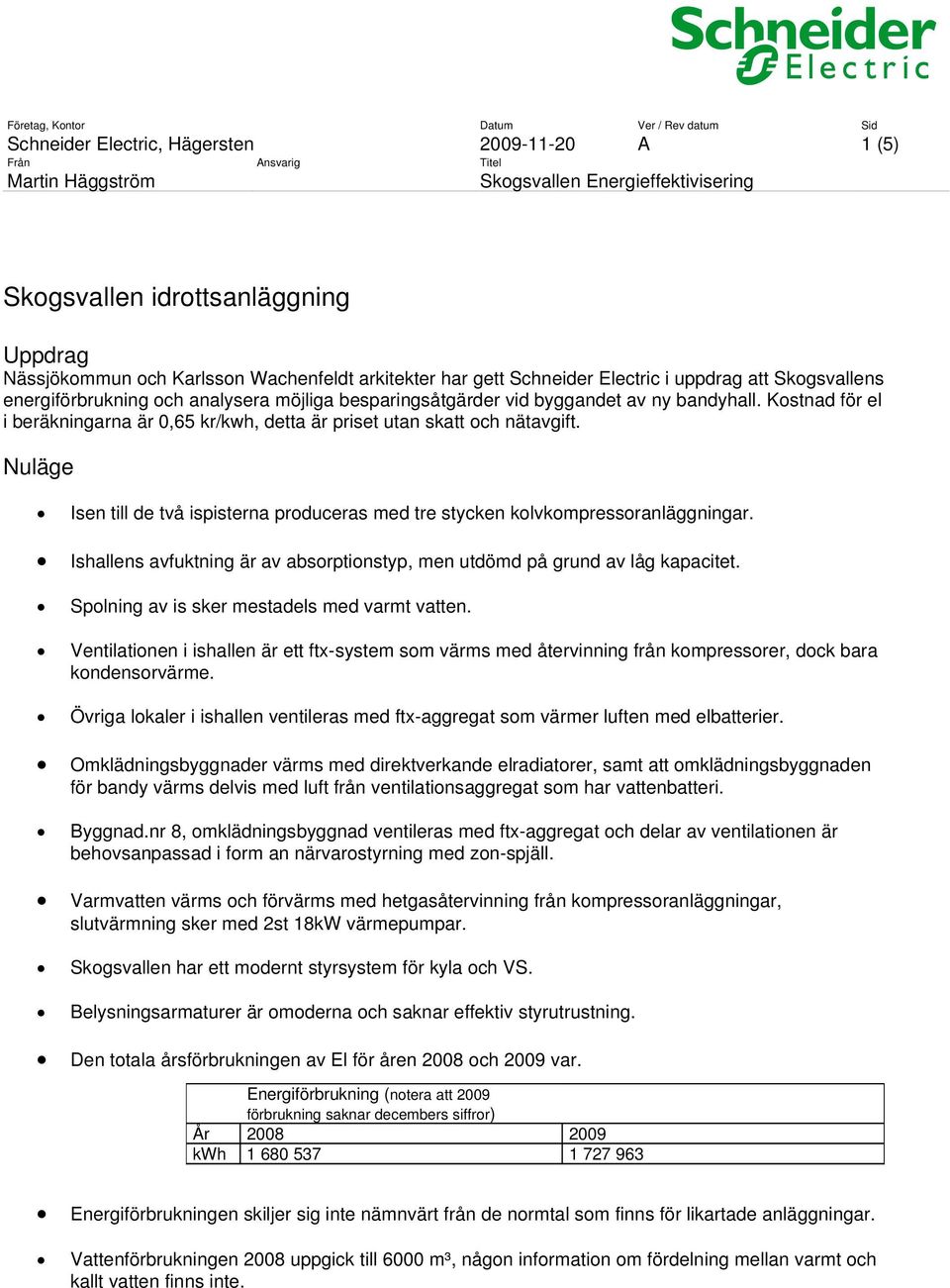

1 Schneider Electric, Hägersten A 1 (5) Skogsvallen idrottsanläggning Uppdrag Nässjökommun och Karlsson Wachenfeldt arkitekter har gett Schneider Electric i uppdrag att Skogsvallens energiförbrukning och analysera möjliga besparingsåtgärder vid byggandet av ny bandyhall. för el i beräkningarna är 0,65 kr/kwh, detta är priset utan skatt och nätavgift. Nuläge Isen till de två ispisterna produceras med tre stycken kolvkompressoranläggningar. Ishallens avfuktning är av absorptionstyp, men utdömd på grund av låg kapacitet. Spolning av is sker mestadels med varmt vatten. Ventilationen i ishallen är ett ftx-system som värms med återvinning från kompressorer, dock bara kondensorvärme. Övriga lokaler i ishallen ventileras med ftx-aggregat som värmer luften med elbatterier. Omklädningsbyggnader värms med direktverkande elradiatorer, samt att omklädningsbyggnaden för bandy värms delvis med luft från ventilationsaggregat som har vattenbatteri. Byggnad.nr 8, omklädningsbyggnad ventileras med ftx-aggregat och delar av ventilationen är behovsanpassad i form an närvarostyrning med zon-spjäll. Varmvatten värms och förvärms med hetgasåtervinning från kompressoranläggningar, slutvärmning sker med 2st 18kW värmepumpar. Skogsvallen har ett modernt styrsystem för kyla och VS. Belysningsarmaturer är omoderna och saknar effektiv styrutrustning. Den totala årsförbrukningen av El för åren 2008 och 2009 var. Energiförbrukning (notera att 2009 förbrukning saknar decembers siffror) År kwh Energiförbrukningen skiljer sig inte nämnvärt från de normtal som finns för likartade anläggningar. Vattenförbrukningen 2008 uppgick till 6000 m³, någon information om fördelning mellan varmt och kallt vatten finns inte.

2 Schneider Electric, Hägersten A 2 (5) Förslag till åtgärder Kyla Koppla bort befintlig kylanläggning för ishallen, detta är en prefabricerad kylcontainer som lätt kan säljas. Kylanläggning för bandypisten optimeras för maximal kyleffekt och byggs om för flytande kondensering. Kylsystemet förses med tre stycken nya shuntar som förser ispisterna med kyla, köldbärarpumpar förses med frekvensomriktare och styrs efter behov. Kondensorvärme från kylanläggningen används till förvärmning av regenereringsluft till avfuktare och återladdning av borrhål. Vid spolning av is används endast kallt vatten, möjlighet att spola med varmtvatten skall finnas då det kan uppstå behov av att laga eventuella sprickor i isen. Varmvatten fungerar då bättre. (Skulle det visa sig att det inte fungerar, vilket är vanligt beroende på krav är det ett alternativ att investera i en anläggning från Realice som underlättar för spolning med kallt vatten och medför en mycket högkvalitativ is, kostnad ca kr) Värme och varmvatten Byggnader som värms med direktverkande el konverteras till vattenburenvärme. Befintliga värmepumpar kompletteras med ytterligare en värmepump för att klara nytt effekt behov för värme. Brinekretsen hämtar värme från borrhål, dock ej säkert att dessa klarar av att leverera den energi som den nya värmecentralen kräver. Om så sker måste åtgärder vidtas för att komplettera dessa med flera hål eller en uteluft modul. Elbatterier för ventilationen konverteras till vattenbatterier. Vattenbesparande åtgärder installeras på duschar och andra brukare av vatten. Ventilation Nytt avfuktningsaggregat installeras för ishallen. det befintliga är uttjänt och går i dag med låg kapacitet. LA1 Ishallen förses med nya frekvensstyrda och energieffektiva fläktar och motorer, samt kompletteras med Co2 styrning av hallen för att minimera intaget av friskluft. LA1 skall aven förses med en differenstryckstyrning mellan avfuktningsaggregat och tilluftskanal, går avfuktningsaggregatet skall LA1 varva ned. Ishallens avfuktningsaggregat förses med förvärmningsbatteri på regenereringsluften. I bandyhallen installeras avfuktningsaggregat med förvärmningsbatteri på regenereringsluften. Belysning

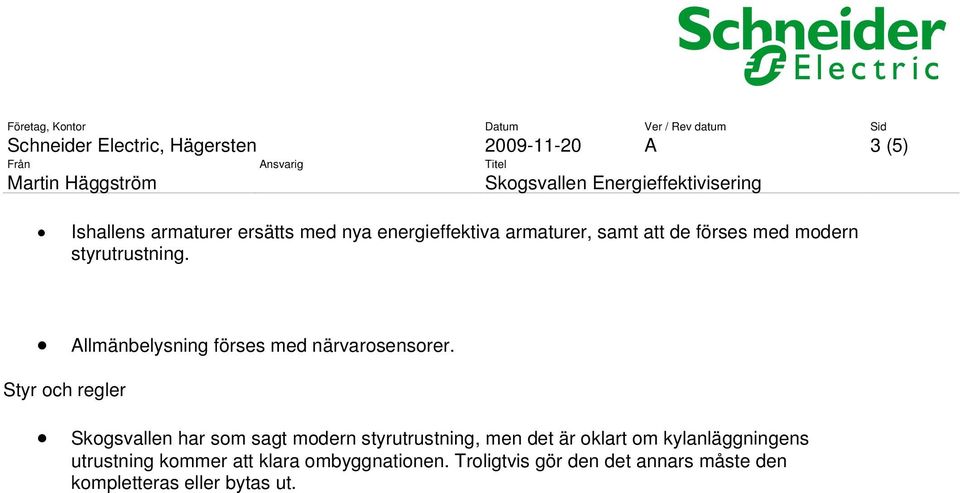

3 Schneider Electric, Hägersten A 3 (5) Ishallens armaturer ersätts med nya energieffektiva armaturer, samt att de förses med modern styrutrustning. Allmänbelysning förses med närvarosensorer. Styr och regler Skogsvallen har som sagt modern styrutrustning, men det är oklart om kylanläggningens utrustning kommer att klara ombyggnationen. Troligtvis gör den det annars måste den kompletteras eller bytas ut.

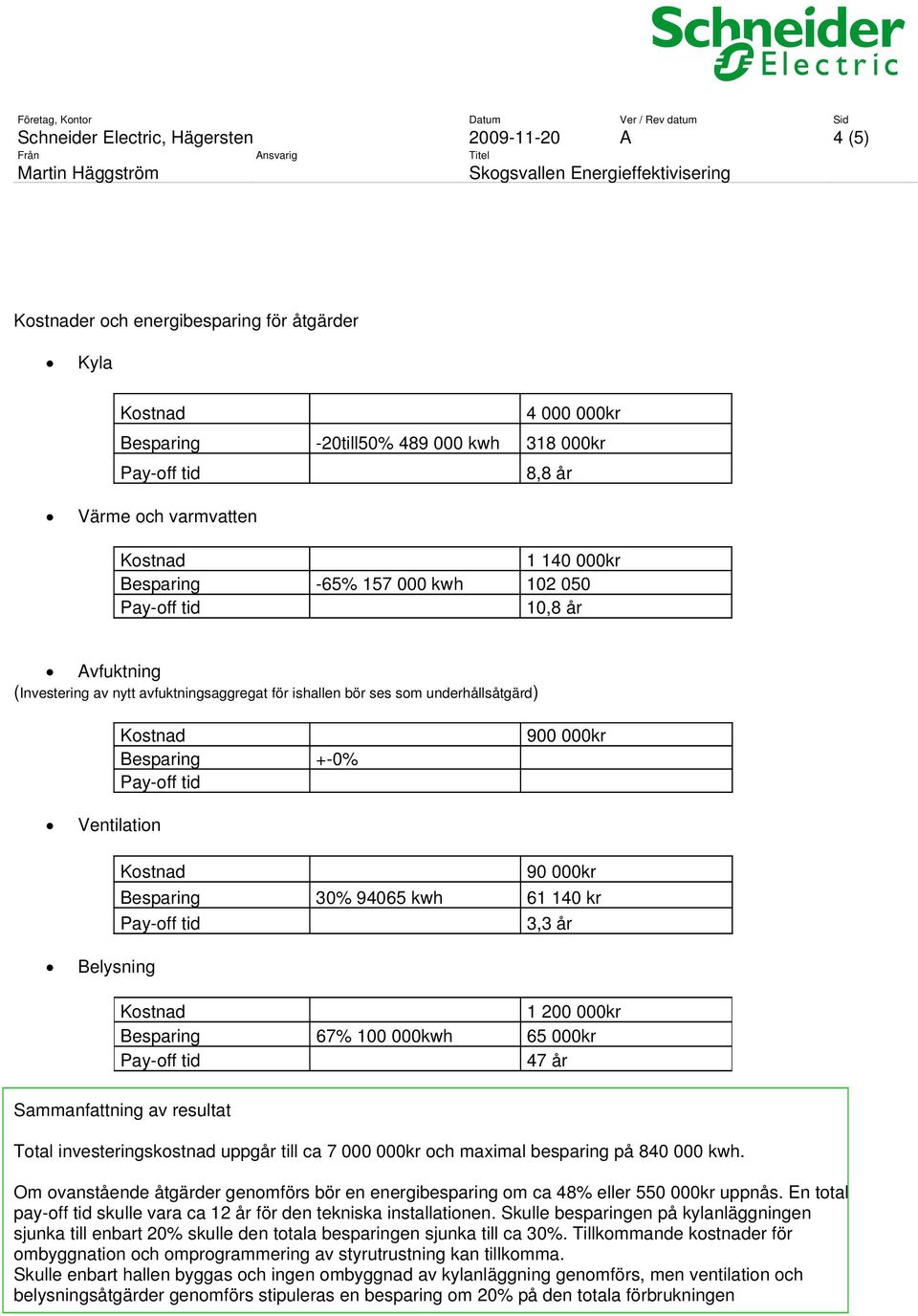

4 Schneider Electric, Hägersten A 4 (5) er och energibesparing för åtgärder Kyla kr Besparing -20till50% kwh kr 8,8 år Värme och varmvatten kr Besparing -65% kwh ,8 år Avfuktning (Investering av nytt avfuktningsaggregat för ishallen bör ses som underhållsåtgärd) Besparing +-0% kr Ventilation kr Besparing 30% kwh kr 3,3 år Belysning kr Besparing 67% kwh kr 47 år Sammanfattning av resultat Total investeringskostnad uppgår till ca kr och maximal besparing på kwh. Om ovanstående åtgärder genomförs bör en energibesparing om ca 48% eller kr uppnås. En total pay-off tid skulle vara ca 12 år för den tekniska installationen. Skulle besparingen på kylanläggningen sjunka till enbart 20% skulle den totala besparingen sjunka till ca 30%. Tillkommande kostnader för ombyggnation och omprogrammering av styrutrustning kan tillkomma. Skulle enbart hallen byggas och ingen ombyggnad av kylanläggning genomförs, men ventilation och belysningsåtgärder genomförs stipuleras en besparing om 20% på den totala förbrukningen

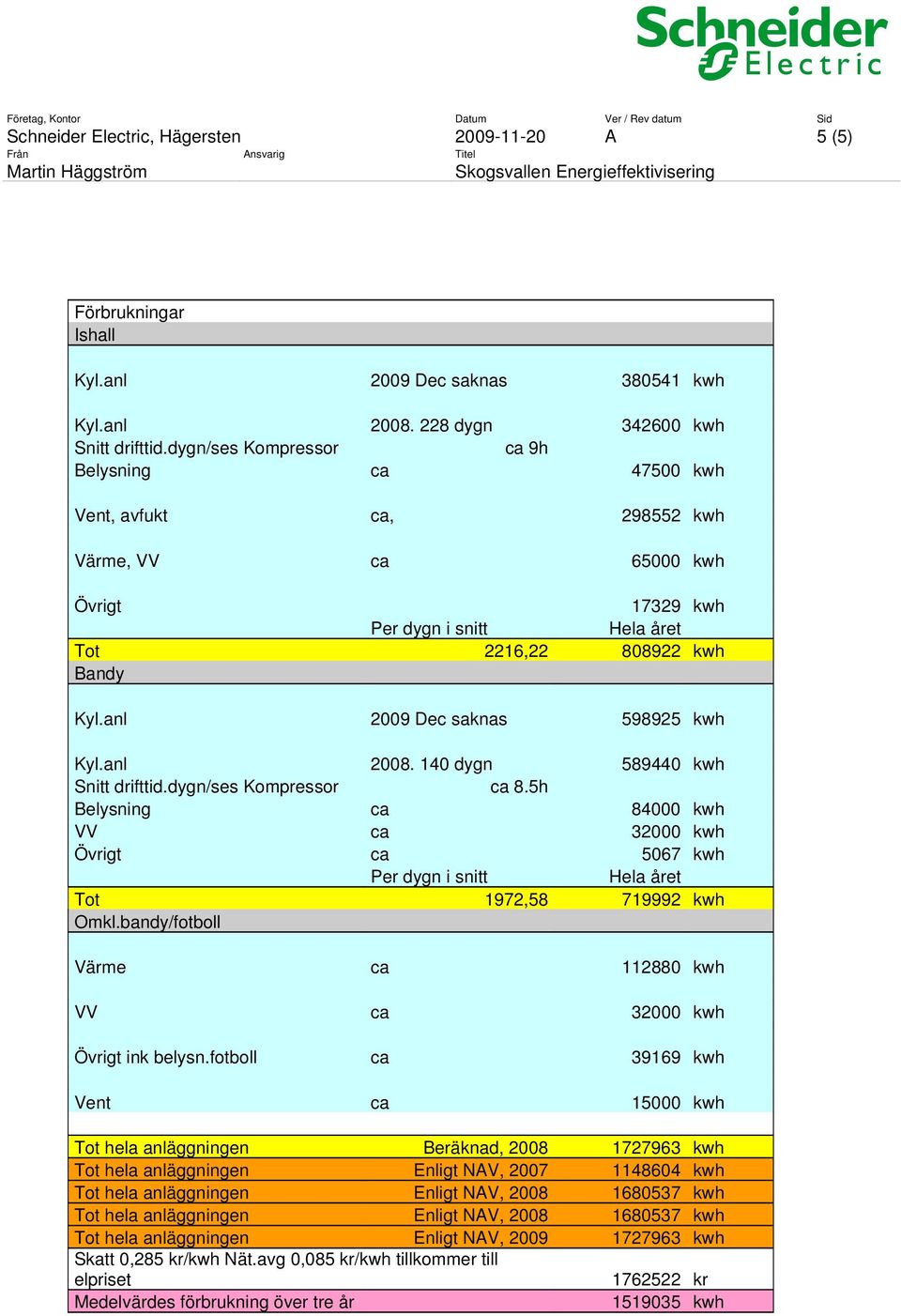

5 Schneider Electric, Hägersten A 5 (5) Förbrukningar Ishall Kyl.anl 2009 Dec saknas kwh Kyl.anl dygn kwh Snitt drifttid.dygn/ses Kompressor ca 9h Belysning ca kwh Vent, avfukt ca, kwh Värme, VV ca kwh Övrigt kwh Per dygn i snitt Hela året Tot 2216, kwh Bandy Kyl.anl 2009 Dec saknas kwh Kyl.anl dygn kwh Snitt drifttid.dygn/ses Kompressor ca 8.5h Belysning ca kwh VV ca kwh Övrigt ca 5067 kwh Per dygn i snitt Hela året Tot 1972, kwh Omkl.bandy/fotboll Värme ca kwh VV ca kwh Övrigt ink belysn.fotboll ca kwh Vent ca kwh Tot hela anläggningen Beräknad, kwh Tot hela anläggningen Enligt NAV, kwh Tot hela anläggningen Enligt NAV, kwh Tot hela anläggningen Enligt NAV, kwh Tot hela anläggningen Enligt NAV, kwh Skatt 0,285 kr/kwh Nät.avg 0,085 kr/kwh tillkommer till elpriset kr Medelvärdes förbrukning över tre år kwh

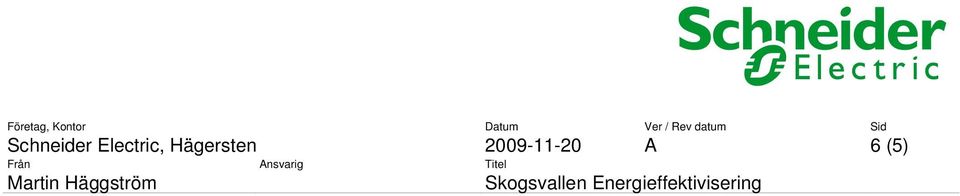

6 Schneider Electric, Hägersten A 6 (5)
