1 1 (5) ÖSTERSUNDS KOMMUN Z - HALLEN bedömning av befintliga installationer för värme, ventilation, tappvarmvatten resp kyla. Åtgärdsförslag med kostnadsuppskattning. Datum Utförd av Bertil Nordenberg Filinformation: M:\BOPEN\Projekt\20030_Multiarena\BYGG\UPegen\Dokument\Teknisk utredning\z-hallen\101_bedömning doc Postadress Besöksadress Telefon Mobil Telefax Bankgiro Teknikpartner AB Box 290 Stortorget bertil.nordenberg@work.utfors.se Östersund

$Datum 2009-04-01 Utförd av Bertil Nordenberg Filinformation: M:\BOPEN\Projekt\20030_Multiarena\BYGG\UPegen\Dokument\Teknisk$

2 2 (5) VENTILATIONSANLÄGGNING A. Ventilationsaggregat för bottenplanet, framsidan. Ett tilluftaggregat resp ett frånluftaggregat placerade i olika utrymmen. Installerat Luftintag från ishallen. Avluften leds in i ishallen. Aggregatet körs kontinuerligt vintertid samt vid behov under övrig tid. - 2 st omklädningsrum - 13 st wc - 2 st urinoarer Aggregaten med tillhörande styr / regler är gamla 25 år och saknar värmeåtervinning. Luftintag från ishallen är ej tillåtet. Utbyte / ombyggnation bör ske av såväl ventaggregat som styr / reglerutrustning. Uppskattad kostnad i dagsläget ca 300 kkr exkl. moms. B. Ventilationsaggregat för bottenplanet, baksidan. Ett ventilationsaggregat med värmeåtervinning. Luftintag från ishallen. Avluften leds in i ishallen Aggregatet körs kontinuerligt vintertid samt dagtid under övrig tid. - 2 st omklädningsrum - 3 st wc -klubbkansli Aggregatet är i normalskick utifrån ålder och kan uppskattningsvis köras i ca 10 år till.

- 2 st omklädningsrum - 13 st wc - 2 st urinoarer Aggregaten med tillhörande styr / regler är gamla 25 år och saknar värmeåtervinning. Luftintag från ishallen är ej tillåtet.

3 3 (5) C. Ventilationsaggregat för övre planet, framsidan. Ett tilluftaggregat resp ett frånluftaggregat placerade i olika utrymmen. Luftintag från ishallen. Avluften leds först till styrketräningslokal och därefter till ishallen Aggregatet körs vid behov. - 2 st teorisalar - 1 st styrketräningslokal - 1st kontor Luftintag från ishallen är ej tillåtet. Uppskattad kostnad i dagsläget för ändring av luftintag respektive avluft ca 40 kkr exkl. moms. D. Frånluftfläkt för övre planet, framsidan. Tilluft som överluft från korridor. Fläkten körs kontinuerligt vintertid samt vid behov under övrig tid. - ett antal förråd Ok. Ingen återvinning, dock relativt små luftflöden. E. Ventilation för ishallen Ventilation av ishallen saknas. Huruvida detta krävs med nuvarande verksamhet bör utredas.

Uppskattad kostnad i dagsläget för ändring av luftintag respektive avluft ca 40 kkr exkl. moms. D. Frånluftfläkt för övre planet, framsidan. Tilluft som överluft från korridor.

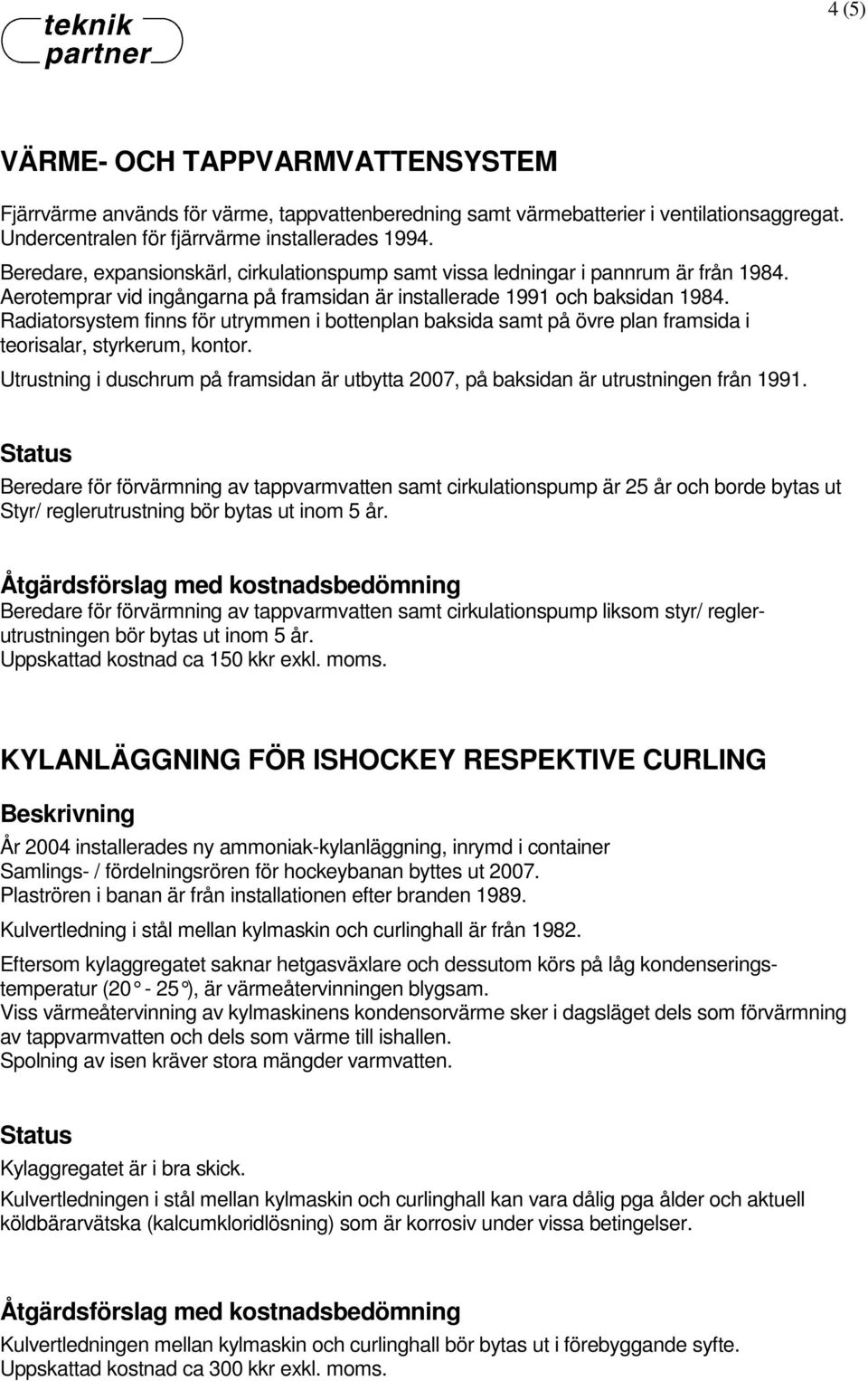

4 4 (5) VÄRME- OCH TAPPVARMVATTENSYSTEM Fjärrvärme används för värme, tappvattenberedning samt värmebatterier i ventilationsaggregat. Undercentralen för fjärrvärme installerades Beredare, expansionskärl, cirkulationspump samt vissa ledningar i pannrum är från Aerotemprar vid ingångarna på framsidan är installerade 1991 och baksidan Radiatorsystem finns för utrymmen i bottenplan baksida samt på övre plan framsida i teorisalar, styrkerum, kontor. Utrustning i duschrum på framsidan är utbytta 2007, på baksidan är utrustningen från Beredare för förvärmning av tappvarmvatten samt cirkulationspump är 25 år och borde bytas ut Styr/ reglerutrustning bör bytas ut inom 5 år. Beredare för förvärmning av tappvarmvatten samt cirkulationspump liksom styr/ reglerutrustningen bör bytas ut inom 5 år. Uppskattad kostnad ca 150 kkr exkl. moms. KYLANLÄGGNING FÖR ISHOCKEY RESPEKTIVE CURLING År 2004 installerades ny ammoniak-kylanläggning, inrymd i container Samlings- / fördelningsrören för hockeybanan byttes ut Plaströren i banan är från installationen efter branden Kulvertledning i stål mellan kylmaskin och curlinghall är från Eftersom kylaggregatet saknar hetgasväxlare och dessutom körs på låg kondenseringstemperatur (20-25 ), är värmeåtervinningen blygs am. Viss värmeåtervinning av kylmaskinens kondensorvärme sker i dagsläget dels som förvärmning av tappvarmvatten och dels som värme till ishallen. Spolning av isen kräver stora mängder varmvatten. Kylaggregatet är i bra skick. Kulvertledningen i stål mellan kylmaskin och curlinghall kan vara dålig pga ålder och aktuell köldbärarvätska (kalcumkloridlösning) som är korrosiv under vissa betingelser. Kulvertledningen mellan kylmaskin och curlinghall bör bytas ut i förebyggande syfte. Uppskattad kostnad ca 300 kkr exkl. moms.

Radiatorsystem finns för utrymmen i bottenplan baksida samt på övre plan framsida i teorisalar, styrkerum, kontor.

5 5 (5) AVFUKTARE FÖR ISHALLEN Installerad Körs vid behov via hygrostat om relativa fuktigheten i ishallen blir för hög. Svårbedömd. Troligtvis krävs ett utbyte inom 5 10 år.
