1 Effektivisering - exempel från svenska ishallar - Arenadagarna 2013 Malmö 06feb13 Jörgen Rogstam & Jörgen Hjert

2 Effektivisering - exempel från svenska ishallar - Introduktion Metod Åtgärder Resultat Tekniken är inte problemet det är frånvaron av beslut Projekt Stoppsladd,

3 Hur fungerar en ishall? Ventilation Belysning Avfuktning Kylsystem Värme/Tappvatten Flera s.k. energisystem samverkar! - Ex. Kyla, värme, avfuktning, belysning, ventilation RETScreen, Canada ( Jörgen Rogstam, Stoppsladd 3

4 Energisystemen ( the big five ) The big five: 1. Kylsystem 2. Värmesystem 3. Belysning 4. Ventilation 5. Avfuktning Övrigt > 90% Jörgen Rogstam, Stoppsladd 4

5 Metod för effektivisering 1. Strategi/beslut vi vill/ska spara energi 2. Inventering 3. Utvärdera 4. Besluta vilka åtgärder som genomförs 5. Genomför åtgärd(er) 6. Verifiera 7. Börja om från pkt 1 eller 2! Jörgen Rogstam, Stoppsladd 5

6 Minsta Moraliska Instrumentering - MMI Internet Server Webbgränssnitt Användare Tot El Ventilation Värme Temp/Rh Ute Modbus Gateway PA Pro Kylanläggning Belysning Avfuktare Temp/Rh Ishall

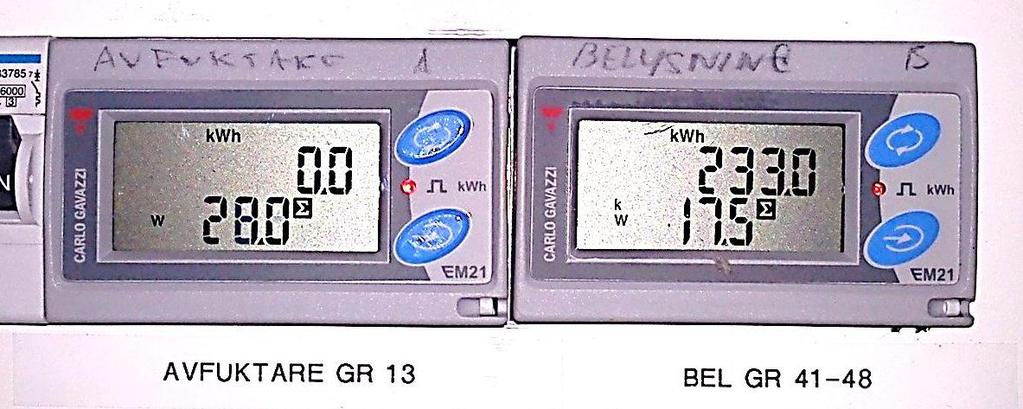

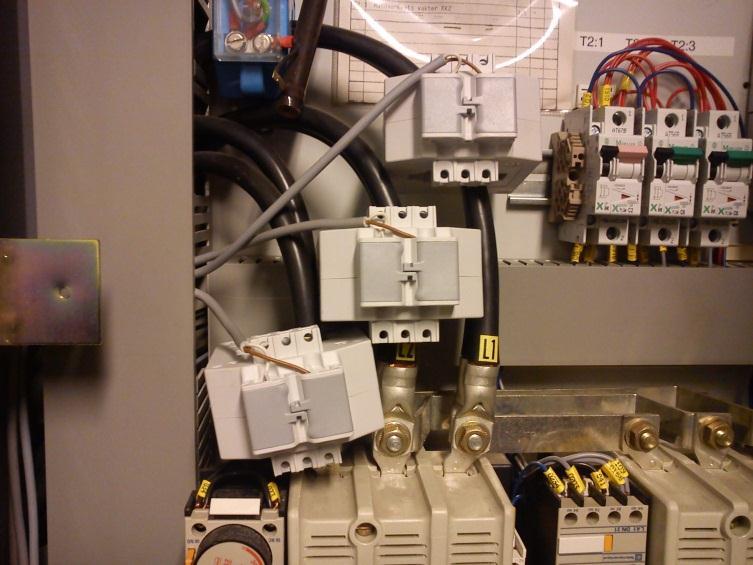

7 Ex. Installation av MMI i en ishall Installationen bestod av 3 nya energimätare 2 fukt & temp Gateway + gränssnitt Installation Kostnaden för installationen - ca 50 tkr Energimätare kostar 5-10 tkr per mätpunkt (installerat och klart) Jörgen Rogstam, Stoppsladd 7

8 Köpt energi per år olika arenatyper Klass Träning 930 MWh/år Klass Publik MWh/år Klass Evenemang MWh/år Jörgen Rogstam, Stoppsladd 8

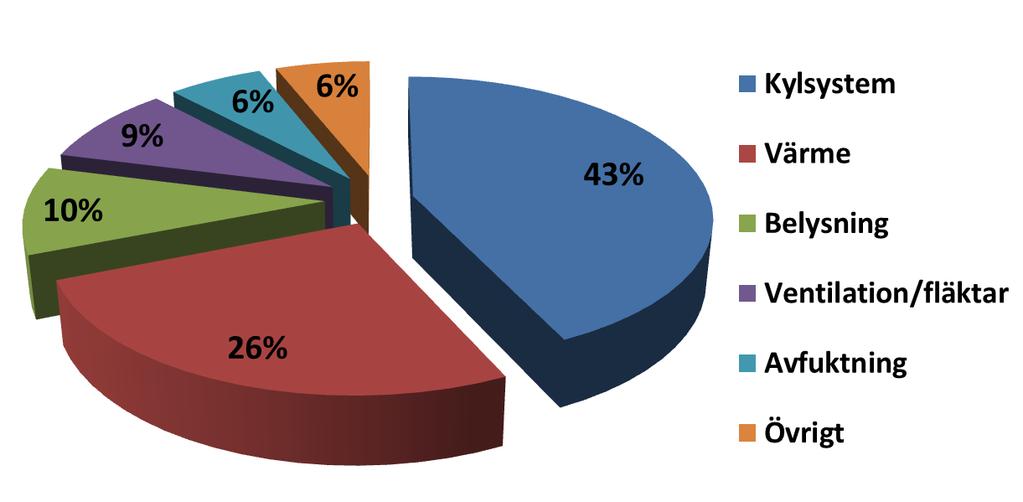

9 Energianvändning i en ishall Energisystem/fördelning ex. 1. Kylsystem 430 MWh 2. Värme (+tappv.) 260 MWh 3. Belysning 100 MWh 4. Ventilation 90 MWh 5. Avfuktning 60 MWh Övrigt 60 MWh Summa ca 1000 MWh Energisystem the big five Det finns idag ca 350 ishallar i Sverige Jörgen Rogstam, Stoppsladd 9

10 Belysning (lux vs. kw) Uppmätt ljus (lux) vid full effekt (beräknad installerad effekt) Medel ca 26 lux/kw Jämförande nyckeltal för din ishall! Jörgen Rogstam, Stoppsladd 10

11 Exempel (effektivisering): Kylsystem Värmesystem Belysning Ventilation Avfuktning Allmänt Jörgen Rogstam, Stoppsladd 11

12 Kylsystemets energianvändning 1 säsong Möjlighet att jämföra perioder, säsonger och olika anläggningar Jörgen Rogstam, Stoppsladd 12

13 Statistikfunktion Statistik för kompressorer säsongen 2011/12 Jörgen Rogstam, Stoppsladd 13

14 Studera, lär åtgärda! Jörgen Rogstam, Stoppsladd 14

15 Presentationsskärm - energianvändning 15 Jörgen Rogstam, Stoppsladd

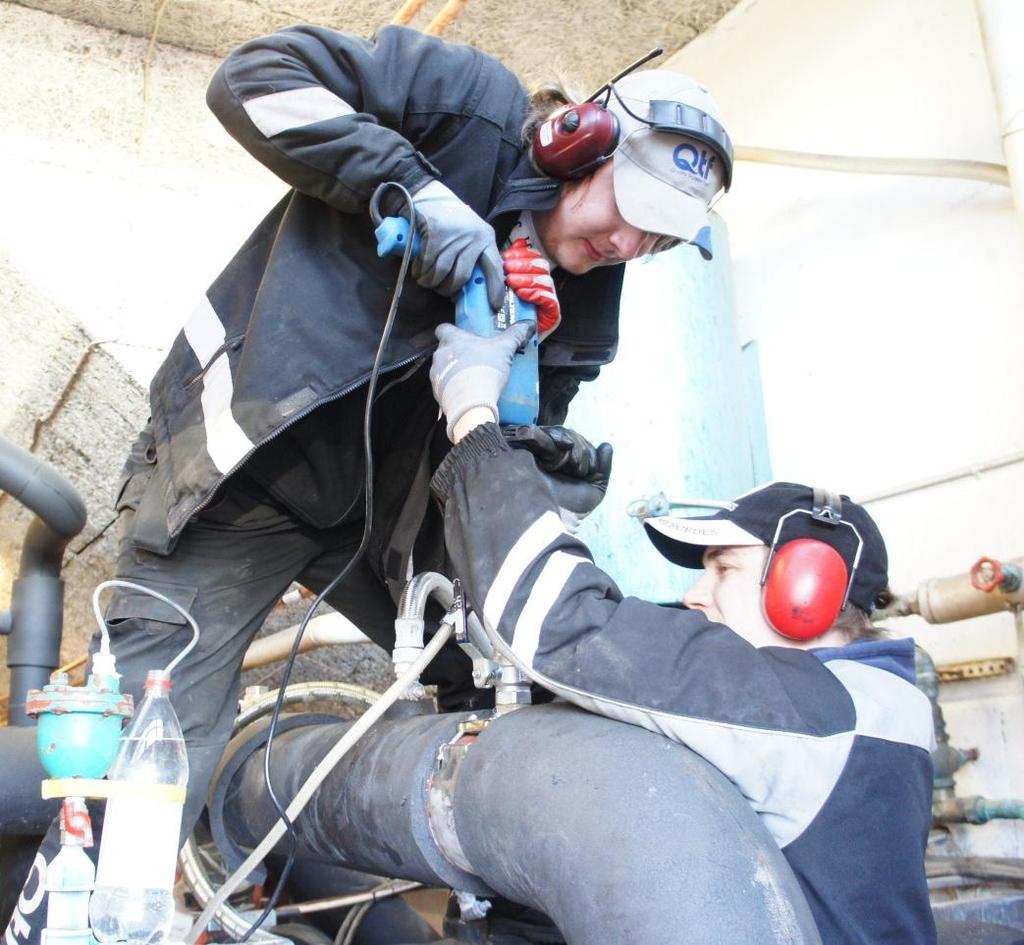

16 Kontrollera vätskesystem (köld-/värmebärare)! Teknikstudie: kontrollera och analysera KB/KM i kylanläggningen Två ishallar analyserades och avgasades aktivt

17 Resultat - avgasning Enorma mängder övriga gaser QTF Jörgen Rogstam, Stoppsladd 17

18 Resultat pumpeffekt (köldbärare) Ca 4 kw Pumpeffekten minskade med ca 4 kw - motsvarande ca 20% Årlig besparing ca kwh Jörgen Rogstam, Stoppsladd 18

19 Kapacitetsreglera KB-pumpar Med rätt reglering blir besparingen ca 50% (40-55 MWh/säsong) Återbetalningstid: år (investering: tkr) Jörgen Rogstam, Stoppsladd 19

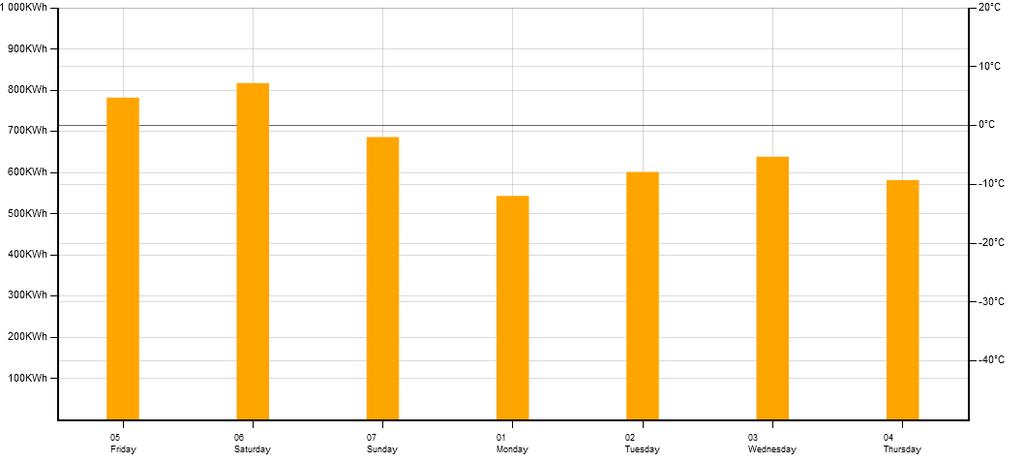

20 Resultat minskad parasit-/pumpeffekt Ca 200 kwh/dg Parasiteffekten minskade med ca 200 kwh per dag Besparingen motsvarar ca kwh per säsong Jörgen Rogstam, Stoppsladd 20

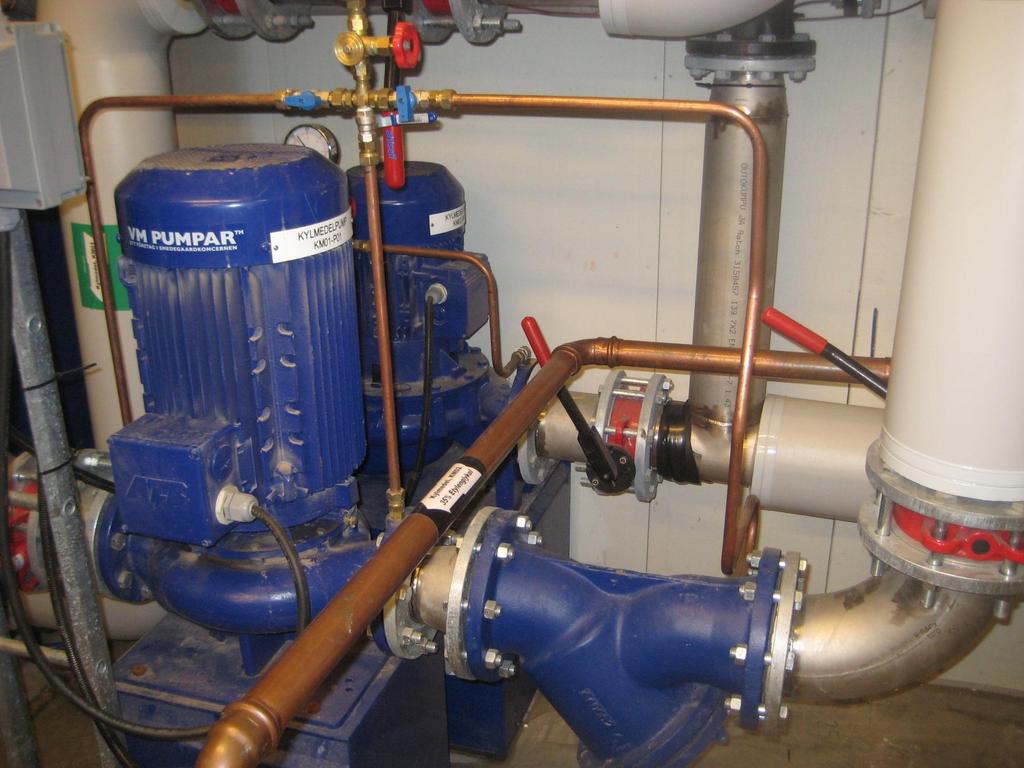

21 Kapacitetsreglera pumpar stryp ej! Jörgen Rogstam, Stoppsladd 21

22 Resultat KM-pumpar Ca 190 kwh/dg Parasiteffekten-/energin minskade med ca 190 kwh/dygn Besparingen motsvarar ca kwh per säsong Jörgen Rogstam, Stoppsladd 22

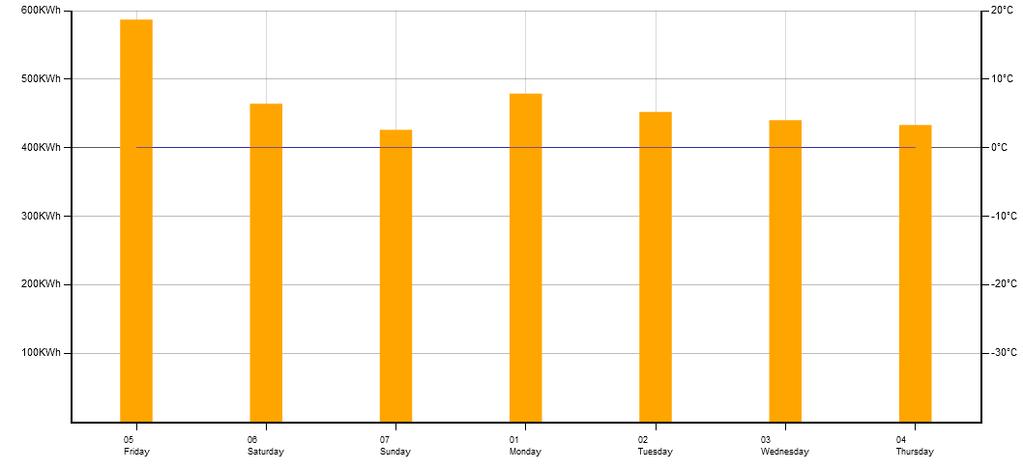

23 Jämförelse parasiter före och efter Ca 400 kwh/dg Parasitenergin minskade i snitt med ca 400 kwh per dag Besparingen motsvarar ca kwh per säsong Jörgen Rogstam, Stoppsladd 23

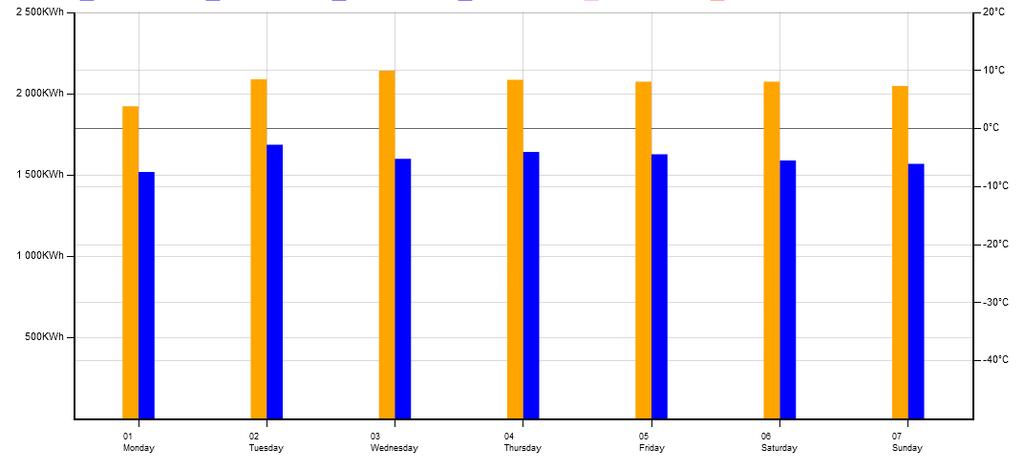

24 Hela kylsystemet före och efter Ca 400 kwh/dg Kylsystemet minskade i snitt med ca 400 kwh per dag Från ca 2000 kwh/dg till ca 1600 kwh/dg Besparingen motsvarar ca kwh per säsong Jörgen Rogstam, Stoppsladd 24

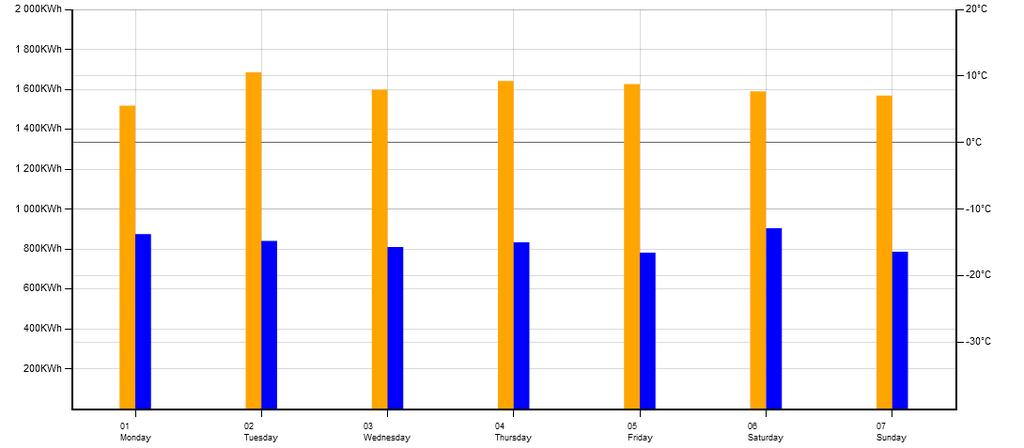

25 Jämförelse av kylsystemen i två ishallar Ca 800 kwh/dg Jämförelse för samma vecka (två likvärdiga hallar) Hall 1 använder dubbelt så mycket energi som hall 2 Skillnaden motsvarar ca kwh per säsong Jörgen Rogstam, Stoppsladd 25

26 Underhåll - rengöring av vvx Förångaren tömdes på olja 13% lägre energianvändning (240 kwh/dag) Besparingen motsvarar kwh per säsong Jörgen Rogstam, Stoppsladd 26

27 Röj runt kylmedelkylare/kondensorer Jörgen Rogstam, Stoppsladd 27

28 Kylsystemets elenergianvändning på natten Dag och natt hall 2 Dag hall 1 Natt hall 1 Den dåliga hallen har samma värmebelastning dag som natt! Energianvändning per dygn: 1600 vs. 800 kwh/dygn Jörgen Rogstam, Stoppsladd 28

29 Nattavstängning - kylmaskineri Istemperaturen stiger kraftigt under natten Temperaturen har återhämtat sig först på eftermiddagen Jörgen Rogstam, Stoppsladd 29

30 Nattavstängning - kylmaskineri Energianvändningen blir i stort sett lika (veckodag i aug/sep) 1076 kwh/dg mot 1045 kwh/dg (nattavstängt) Jörgen Rogstam, Stoppsladd 30

31 Nattavstängning - kylmaskineri På en helgdag hinner inte kylsystemet ikapp lördagar i aug/sep Jörgen Rogstam, Stoppsladd 31

32 Nattavstängning och värmeåtervinning Under natten avges alltid mer värme från kylmaskineriet än vad som köps från fjärrvärmenätet!! Denna anläggning har ingen värmeåtervinning Jörgen Rogstam, Stoppsladd 32

33 Belysning Belysningseffekt: 18 kw (697 Lux) 38 lux/kw Regleras ej av praktiska skäl Tänd ca 15.5 timmar per dygn Ca 62 MWh per säsong (uppskattning) 246 kwh/dygn Belysningseffekt : 30 kw (1100 Lux) 36 lux/kw Reglerbar i 3 steg + underhåll (släcker 2 av 3 armaturer) Tänd ca 11 timmar per dygn Ca 49 MWh per säsong (uppmätt) 212 kwh/dg Jämförelse av belysning (lux) och installerad effekt (kw)

34 Belysning jämförelse (lux vs. kw) Uppmätt ljus (lux) vid full effekt (beräknad installerad effekt) Medel ca 26 lux/kw Jämförande nyckeltal för din ishall! Jörgen Rogstam, Stoppsladd 34

35 LED-belysning i ishallar Uppmätt ljus: 520 lux vid full effekt; 8.4 kw (märkeffekt) Belysningsprestanda 62 lux/kw (nat. snitt 26 lux/kw) Jörgen Rogstam, Stoppsladd 35

36 Ventilation behovsstyr fläktar 11 kw fläktmotor 24/7 100% hela tiden 60 MWh 80% (flödet) kl MWh 50% (flödet) under 90% av tiden 20 MWh Minska varvtal/flöde och temperatur! Natt/dag Träning Jörgen Rogstam, Stoppsladd 36

37 Ventilation Jörgen Rogstam, Stoppsladd 37

38 Ventilation Blås bara in luft där det behövs! Rikta luften dit den ska inte mot isen! Separera ventilation och avfuktning! Stäng av ventilation när den inte behövs! Jörgen Rogstam, Stoppsladd 38

39 Avfuktning Energianvändningen ser mycket olika ut i olika anläggningar! Ishall 3 har inte varit i drift under sommaren!! Jörgen Rogstam, Stoppsladd 39

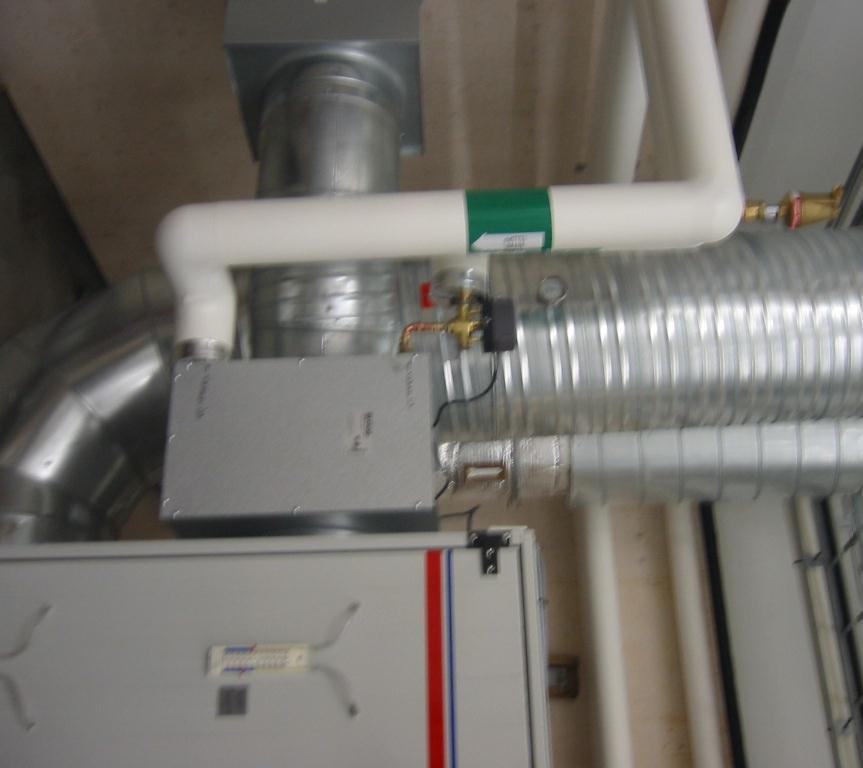

40 Avfuktning sorption + förvärmning Förvärmning med fjärrvärme och/eller VåV! Vätskebatteri värmer regenereringsluften till avfuktaren Jörgen Rogstam, Stoppsladd 40

41 Avfuktning sorption + förvärmning med fjv Förvärmning av regen-luft med 70-gradig fjärrvärme! Potentiellt halverar (-50%) detta elenergianvändningen! Borde varit återvunnen värme! Jörgen Rogstam, Stoppsladd 41

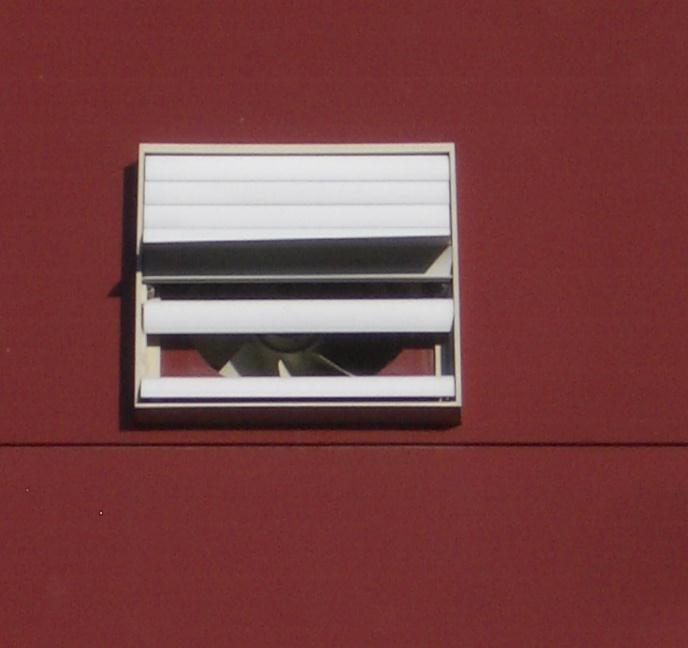

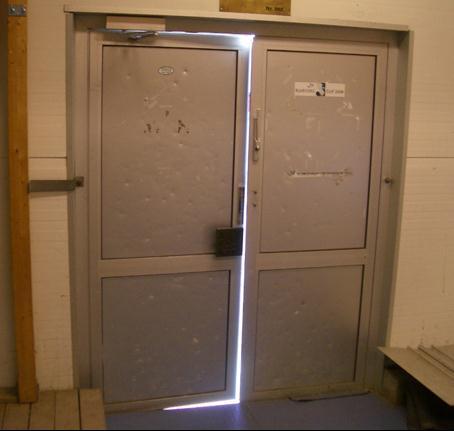

42 Avfuktning luftläckage Gångdörr 1 mm springa kwh/säsong Trasiga jalusier kwh/säsong Dålig tätning utrymningsdörr kwh/säsong Jörgen Rogstam, Stoppsladd 42

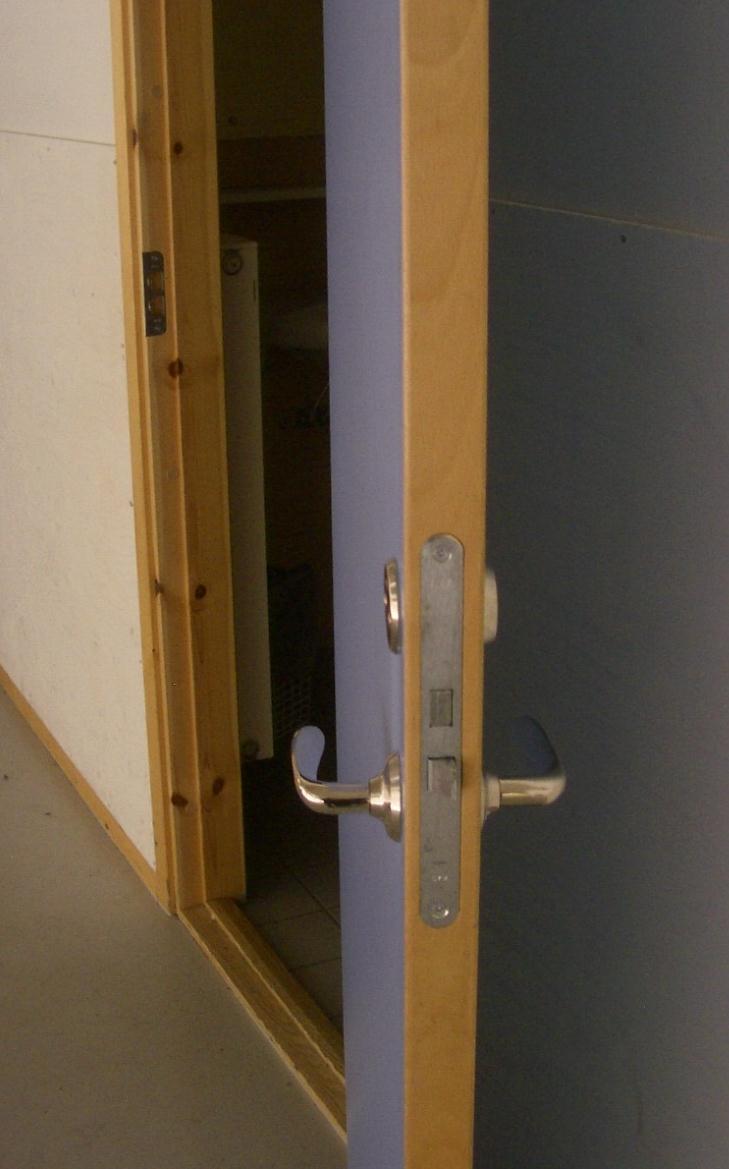

43 Klimatzoner dörrstängare/separera +6 C +20 C Jörgen Rogstam, Stoppsladd 43

44 Klimatzoner forts. +6 C +2 C Jörgen Rogstam, Stoppsladd 44

45 Hur kommer vi vidare? Stoppsladd har påvisat otaliga exempel på hur man tekniskt sparar energi Första Andra steget till effektivisering är mätning Första steget är beslutet att faktiskt vilja spara energi Projekt Stoppsladd vill nu påverka beslutsfattarna! Jörgen Rogstam, Stoppsladd 45

46 Information sök och läs! Sv. Ishockeyförbundet - Bygga ishall Energimyndigheten Stoppsladd rapporter, web, presentationer, tips. Jörgen Rogstam, Stoppsladd 46

47 Utbildning / kompetensutveckling Tack för en bra kurs jag ville bara åka direkt till jobbet efter kursen för att testa de nya tipsen. Vi är mycket nöjda med kursen och med personalens ökade kunskap har vi redan beställt en ändring i en av våra ishallar som kommer att spara ca kwh årligen. Kursen är perfekt för våra sparmål. I en ishall sparar vi nu genom en enkel åtgärd 3000 kr i veckan. Personalen tänker på ett annat sätt efter kursen, på småsaker som kan spara pengar. Utbildningen bidrar till ökad medvetenhet och minskad energianvändning, vilket alltid är viktigt för en arenaägare Jörgen Rogstam, Stoppsladd - IDA

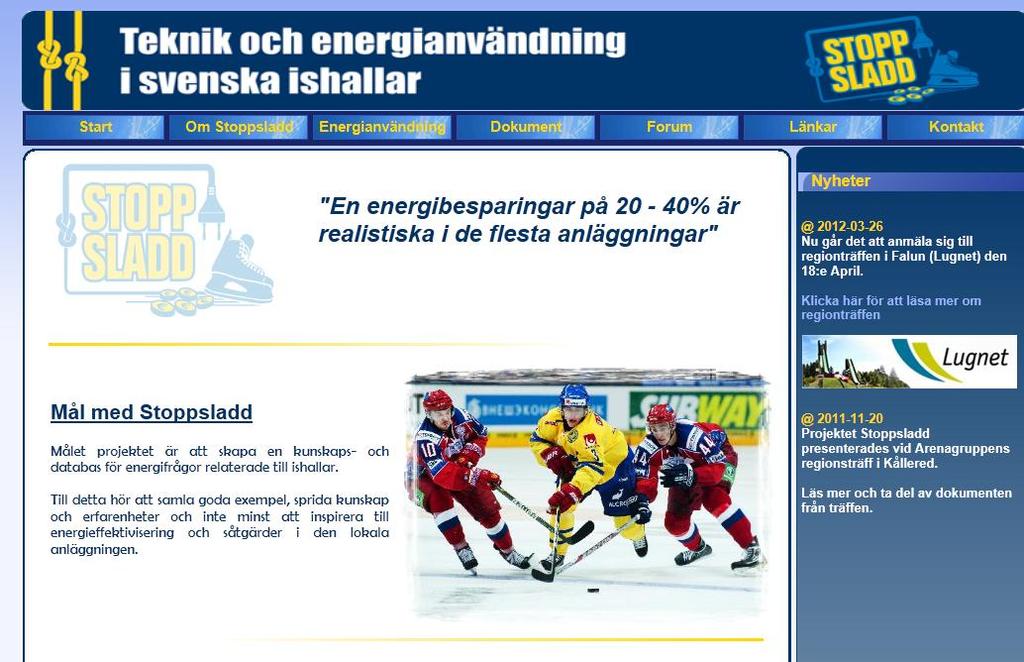

48 Hemsida Jörgen Rogstam, Stoppsladd 48

49 Älta Ishall artikel i Kyla+, nr Tack vare energibesparande åtgärder i Älta ishall har energianvändningen minskat med cirka 40 procent mellan verksamhetsåren 2008 och Öppettiderna har under samma tid ökat med 40 procent Förändring Elanvändning per dygn ca 4100 kwh ca 2500kWh kwh (-39,1%) Total energibesparing kwh 49 Jörgen Rogstam, Stoppsladd

50 Slutligen Tekniken är inte problemet den finns på plats! Problemet är brist på beslut! Informera, utbilda och motivera Anläggningsägare och berörd personal Intresse och uppföljning det gör skillnad! Börja mäta och följ upp! Varje ishall borde ha en energiansvarig person Anläggningar som använder mer än t ex 400 MWh/år borde ha en person med ansvar för energianvändning Besparingspotential - energi 20% går i de flesta fall att spara med nära 0 kr investering 40% kan sparas med god lönsamhet Jörgen Rogstam, Stoppsladd 50
