1 Energiseminarium Ovako Hjulsbro AB Linköping Conny Knutsson xx.xx.05 Name -1

2 OVAKO HJULSBRO AB

3 Vad tillverkar vi? Vår produkt är spännlina. xx.xx.05 Name -3

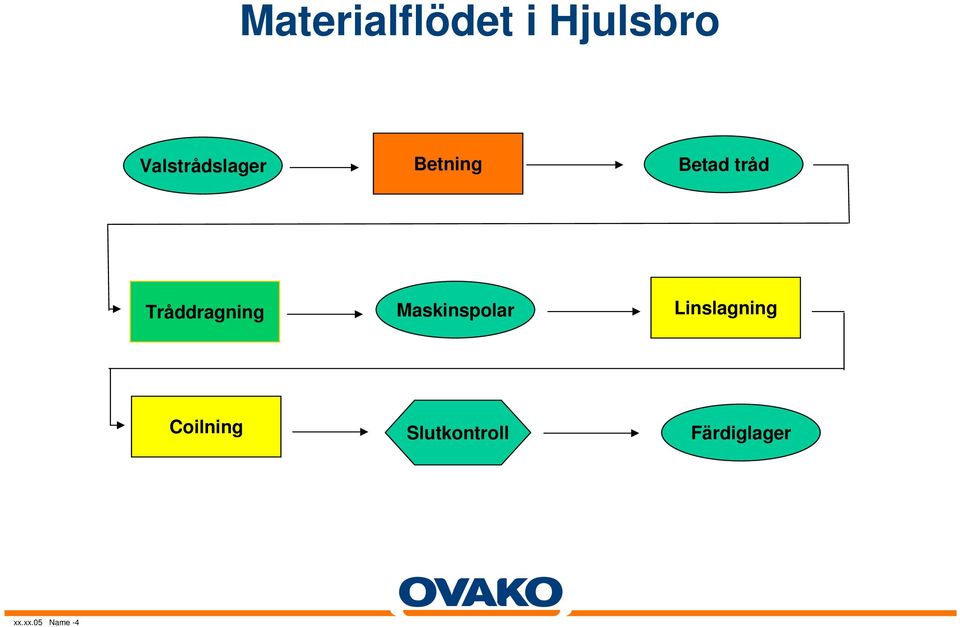

4 Materialflödet i Hjulsbro Valstrådslager Betning Betad tråd Tråddragning Maskinspolar Linslagning Coilning Slutkontroll Färdiglager xx.xx.05 Name -4

5 xx.xx.05 Name -5 Valstråd

6 xx.xx.05 Name -6 Betning

7 xx.xx.05 Name -7 Tråddragning

8 xx.xx.05 Name -8 Dragmaskin

9 xx.xx.05 Name -9 Linslagning

10 xx.xx.05 Name -10 Tak och golv i fastigheter

11 xx.xx.05 Name -11 Järnvägsslipers

12 xx.xx.05 Name -12 Broar

13 Energiförbrukning Vid full produktion förbrukar Ovako Hjulsbro MWh/år xx.xx.05 Name -13

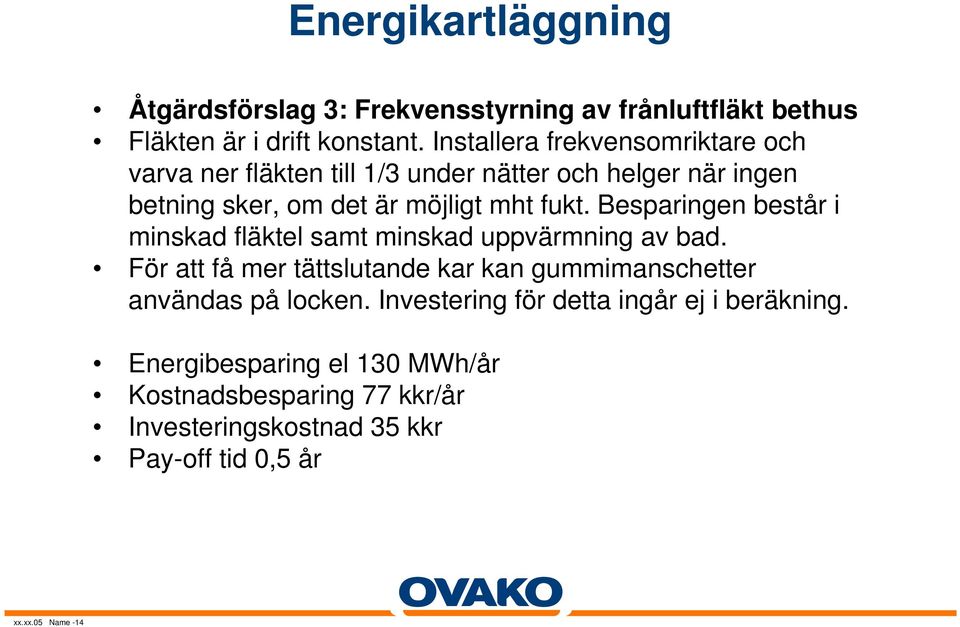

14 Energikartläggning Åtgärdsförslag 3: Frekvensstyrning av frånluftfläkt bethus Fläkten är i drift konstant. Installera frekvensomriktare och varva ner fläkten till 1/3 under nätter och helger när ingen betning sker, om det är möjligt mht fukt. en består i minskad fläktel samt minskad uppvärmning av bad. För att få mer tättslutande kar kan gummimanschetter användas på locken. Investering för detta ingår ej i beräkning. Energibesparing el 130 MWh/år Kostnadsbesparing 77 kkr/år Investeringskostnad 35 kkr Pay-off tid 0,5 år xx.xx.05 Name -14

15 Energikartläggning Åtgärdsförslag 11: Läckagetätning Läckageflödet uppgår till ca 30 % av förbrukningen (kontinuerlig förbrukning till betbad ej medräknad). Genomför läckagetätning. Vid minskning av läckage med 80 % blir besparingen: Energibesparing el 140 MWh/år Kostnadsbesparing 83 kkr/år Investeringskostnad 50 kkr Pay-off tid 0,6 år xx.xx.05 Name -15

16 Energikartläggning Åtgärdsförslag 14: Ny kompressor Befintlig kompressor Atlas Copco GA90 är inte optimal för verksamheten. Ersätt kompressorn med en ny varvtalstyrd kompressor. Som alternativ kan två mindre kompressorer installeras varav en varvtalstyrd som arbetar på toppen och en av-pålast kompressor som bas. Denna åtgärd bör utredas vidare för att få rätt kompressorstorlek. Åtgärder för minskning av luftförbrukning bör genomföras innan investeringar görs. Energibesparing el 130 MWh/år Kostnadsbesparing 77 kkr/år Investeringskostnad 250 kkr Pay-off tid 3,2 år xx.xx.05 Name -16

17 Energikartläggning Åtgärdsförslag 15: Förvärmning av spädvatten till saltbaden Saltbaden har kraftig avdunstning. Spädning sker med kallt vatten från Stångån. Vattnet värms sedan till 95 grd med hjälp av el-patronerna i baden. Installera förvärmning av spädvattnet med fjärrvärme. Kontrollera med Tekniska Verken så att värmeeffekt finns. Energibesparing el 250 MWh/år Energiökning fjärrvärme 250 MWh/år Kostnadsbesparing 100 kkr/år Investeringskostnad 75 kkr Pay-off tid 0,75 år xx.xx.05 Name -17

18 xx.xx.05 Name -18 Sammanfattning

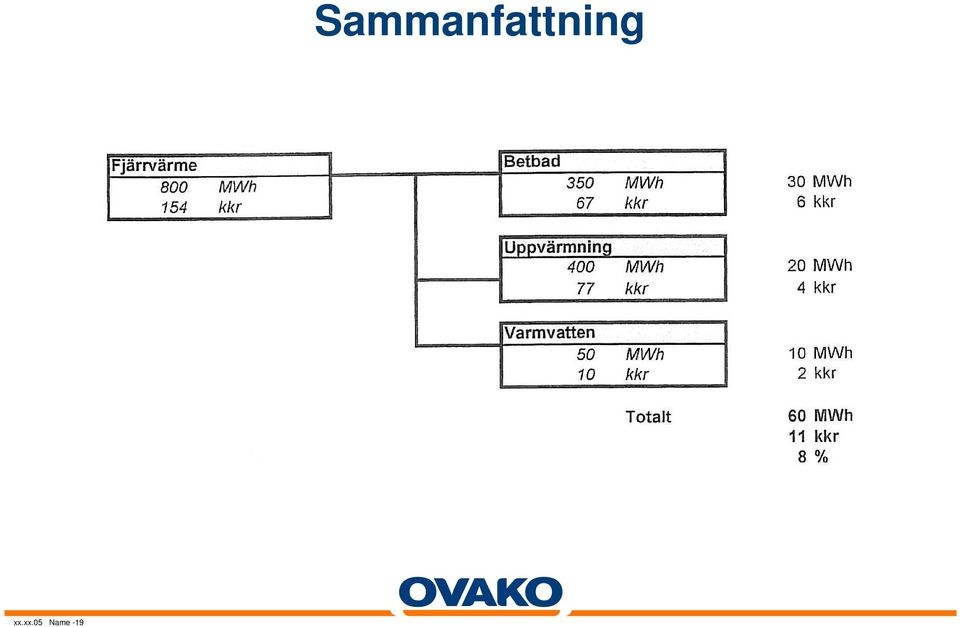

19 xx.xx.05 Name -19 Sammanfattning

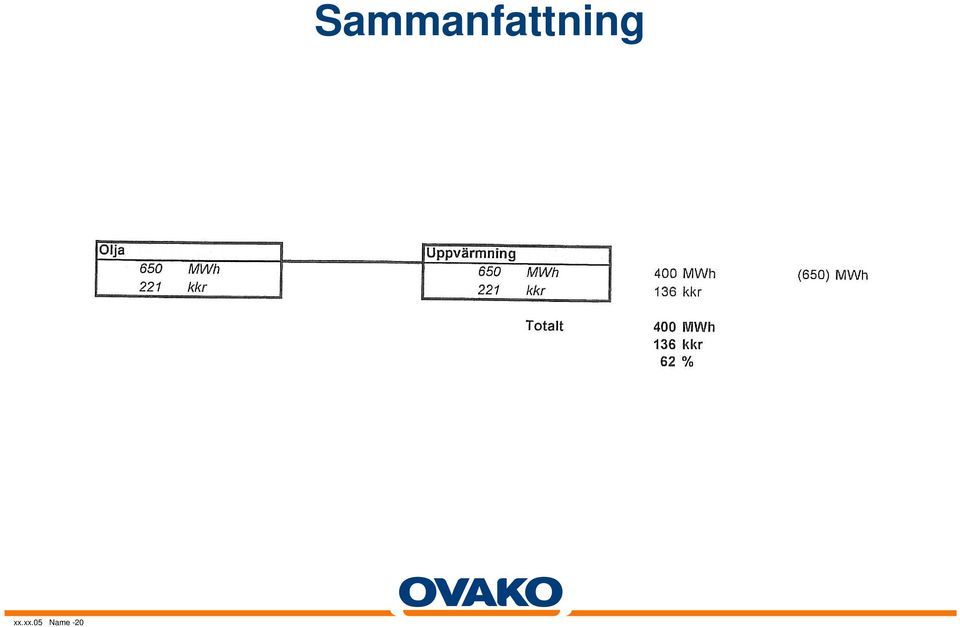

20 xx.xx.05 Name -20 Sammanfattning

21 Energibesparing Totalt identifierades besparingar motsvarande 13 % av energiförbrukningen. xx.xx.05 Name -21

22 Energiplan ENERGIPLAN Utgåva Energikostnaden för framställning av spännlina är en stor del av förädlingskostnaden. Det är därför viktigt att hela tiden följa den tekniska utvecklingen och energieffektivisera vår verksamhet. Under 2007 köpte Ovako Hjulsbro AB tjänsten att ta fram en energikartläggning. Arbetet utfördes av EkoPerspektiv i Linköping AB. Med kartläggningen som grund har denna energiplan tagits fram. En del av förslagen togs omgående omhand för genomförande. Andra har planlagts i tiden. xx.xx.05 Name -22

23 Energiplan Två av förslagen har vi efterhand blivit tveksamma till och de kommer inte att genomföras. Det ena gäller dämpad belysning i Hall 2 C. Den andra gäller en större trycktank som måste utgå p.g.a. vi köpt en helt ny reglerteknik. Rapporten har definierat 18 förbättringsåtgärder med en uppskattad energibesparing motsvarande ca 1800 MWh/år till en kostnad av SEK. Pay-off tiden varierar mellan 0 19 år. Den totala kostnadsbesparingen uppskattas i energiutredningen till SEK/år Energiplanen bygger på dessa åtgärdsförslag samt egna förslag som växt fram under tidens gång. xx.xx.05 Name -23

24 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 1 Ny varvtalsstyrd kompressor ,2 BeH xx.xx.05 Name -24

25 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 2 Intrimning av trycknivåer BeH xx.xx.05 Name -25

26 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 3 Läckage tätning ,6 BeH xx.xx.05 Name -26

27 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 4 Stäng av kompressor under semester ,4 BeH xx.xx.05 Name -27

28 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 5 Förvärmning av vatten till saltbad ,75 BeH xx.xx.05 Name -28

29 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 6 Minska tryckluftsförbrukning vid linslagning ,2 BeH xx.xx.05 Name -29

30 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 7 Tidsstyrning omklädnings Rum BeH xx.xx.05 Name -30

31 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 8 Frekvensstyrning av frånluftsfläkt i bethus ,5 BeH xx.xx.05 Name -31

32 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 9 Ersätt tryckluft vid sköljbad ,6 BeH xx.xx.05 Name -32

33 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 10 Sektionera belysning i Hall ,1 BeH xx.xx.05 Name -33

34 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 11 Kondensator batterier för faskompensering ,2 BeH xx.xx.05 Name -34

35 Energiplan NR Åtgärd Besparin g MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 12 Automatisk avstängning av kringutrustning när huvudlinjen står stilla ,7 BeH xx.xx.05 Name -35

36 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 13 Information till personalen ,4 CK xx.xx.05 Name -36

37 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 14 Installera närvarogivare i lager i Hall BeH xx.xx.05 Name -37

38 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 15 Installera närvarogivare i övriga utrymmen i Hall BeH xx.xx.05 Name -38

39 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 16 Installera tilluft i Bethus ,3 BeH xx.xx.05 Name -39

40 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 17 Bygg kylvattenreservoar nära förbrukare i Hall BeH xx.xx.05 Name -40

41 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. 18 Installera tilloch frånlufts ventilation i Hall CK xx.xx.05 Name -41

42 Energiplan NR Åtgärd MWh/år kkr/år Invest Kostn kkr Pay Off Ansv. Totalt xx.xx.05 Name -42

43 Energiplan Nr Typ av åtgärd Planerad Invest. kostnad Energibesparing Kostnadsbesparing Pay- Off Ansvarig MWH/år kkr/år kkr 1 Ny varvtalsstyrd ,2 BeH kompressor 2 Intrimning av BeH trycknivåer 3 Läckagetätning ,6 BeH 4 Stäng av kompressor ,4 BeH vid semester Planerad Energibesparinbesparing Kostnads- Invest. Pay- Ansvarig Nr Typ av åtgärd kostnad Off MWH/år kkr/år kkr 5 Förvärmning av vatten ,75 BeH till saltbad. 6 Minska ,2 BeH tryckluftsförbrukning vid linslagning. 7 Tidstyrning BeH omklädningsrum 8 Frekvensstyrning ,5 BeH frånluftsfläkt bethus 9 Ersätt tryckluft vid ,57 BeH sköljbad 10 Sektionera belysning i ,1 BeH Hall Kondensatorbatterier ,2 BeH för faskompensering. 12 Automatisk ,7 BeH avstängning av 2009 kringutrustning när huvudlinjen står stilla. 13 Information ,4 CK 14 Installera närvarogivare BeH i lager Hall Installera närvarogivare BeH i övriga utrymmen i Hall Installera tilluft i ,3 BeH bethus. 17 Bygg kylreservoar nära BeH xx.xx.05 Name -43
