1 PROFFS PÅ SENSOR-PRODUKTER ARMATURER MED SENSOR INOMHUS generalagent: Karl H Ström AB, tel

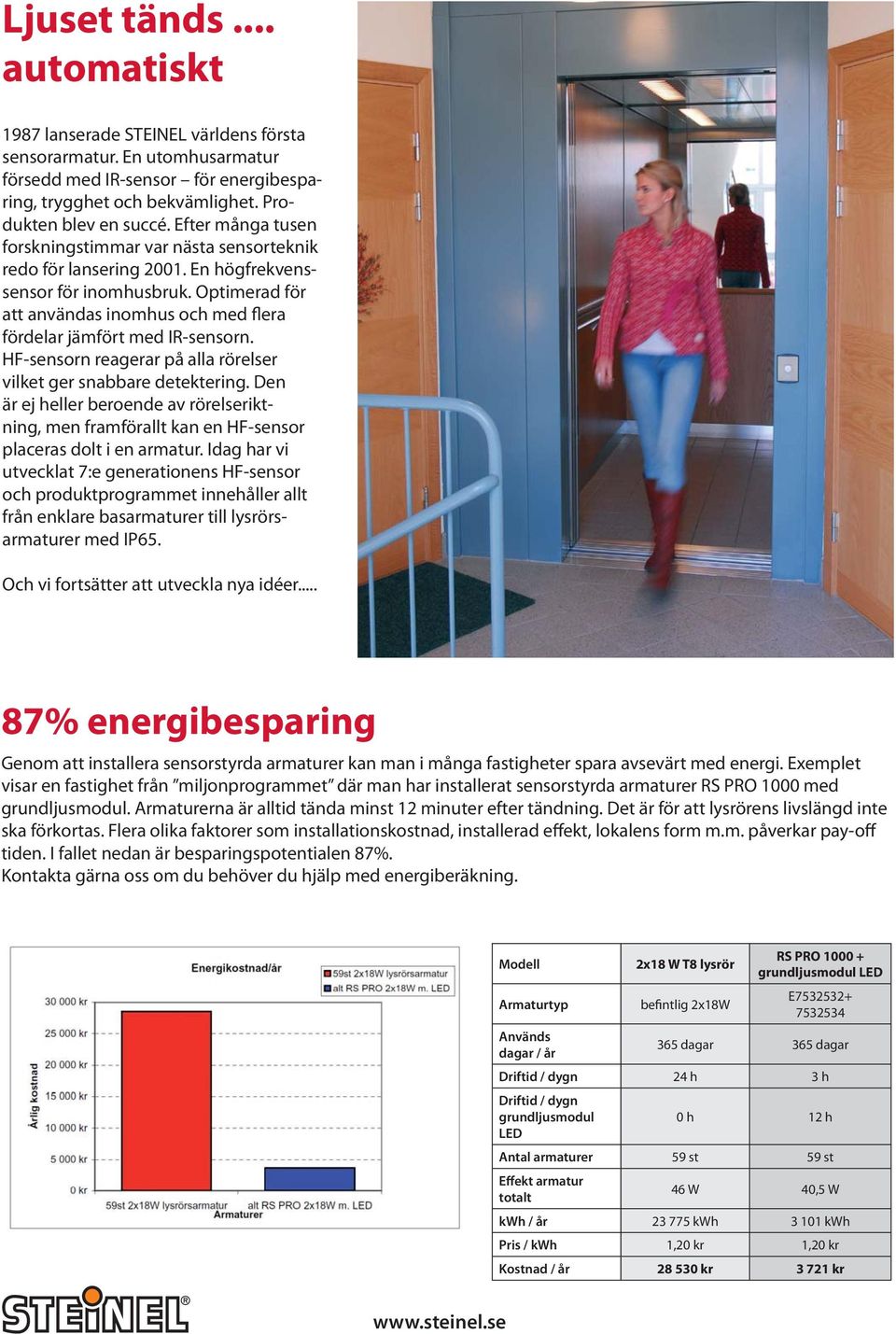

2 Ljuset tänds... automatiskt 1987 lanserade STEINEL världens första sensorarmatur. En utomhusarmatur försedd med IR-sensor för energibesparing, trygghet och bekvämlighet. Produkten blev en succé. Efter många tusen forskningstimmar var nästa sensorteknik redo för lansering En högfrekvenssensor för inomhusbruk. Optimerad för att användas inomhus och med flera fördelar jämfört med IR-sensorn. HF-sensorn reagerar på alla rörelser vilket ger snabbare detektering. Den är ej heller beroende av rörelseriktning, men framförallt kan en HF-sensor placeras dolt i en armatur. Idag har vi utvecklat 7:e generationens HF-sensor och produktprogrammet innehåller allt från enklare basarmaturer till lysrörsarmaturer med IP65. Och vi fortsätter att utveckla nya idéer... 87% energibesparing Genom att installera sensorstyrda armaturer kan man i många fastigheter spara avsevärt med energi. Exemplet visar en fastighet från miljonprogrammet där man har installerat sensorstyrda armaturer RS PRO 1000 med grundljusmodul. Armaturerna är alltid tända minst 12 minuter efter tändning. Det är för att lysrörens livslängd inte ska förkortas. Flera olika faktorer som installationskostnad, installerad effekt, lokalens form m.m. påverkar pay-off tiden. I fallet nedan är besparingspotentialen 87%. Kontakta gärna oss om du behöver du hjälp med energiberäkning. Modell 2x18 W T8 lysrör RS PRO grundljusmodul LED Armaturtyp befintlig 2x18W E Används dagar / år 365 dagar 365 dagar Driftid / dygn 24 h 3 h Driftid / dygn grundljusmodul 0 h 12 h LED Antal armaturer 59 st 59 st Effekt armatur totalt 46 W 40,5 W kwh / år kwh kwh Pris / kwh 1,20 kr 1,20 kr Kostnad / år kr kr

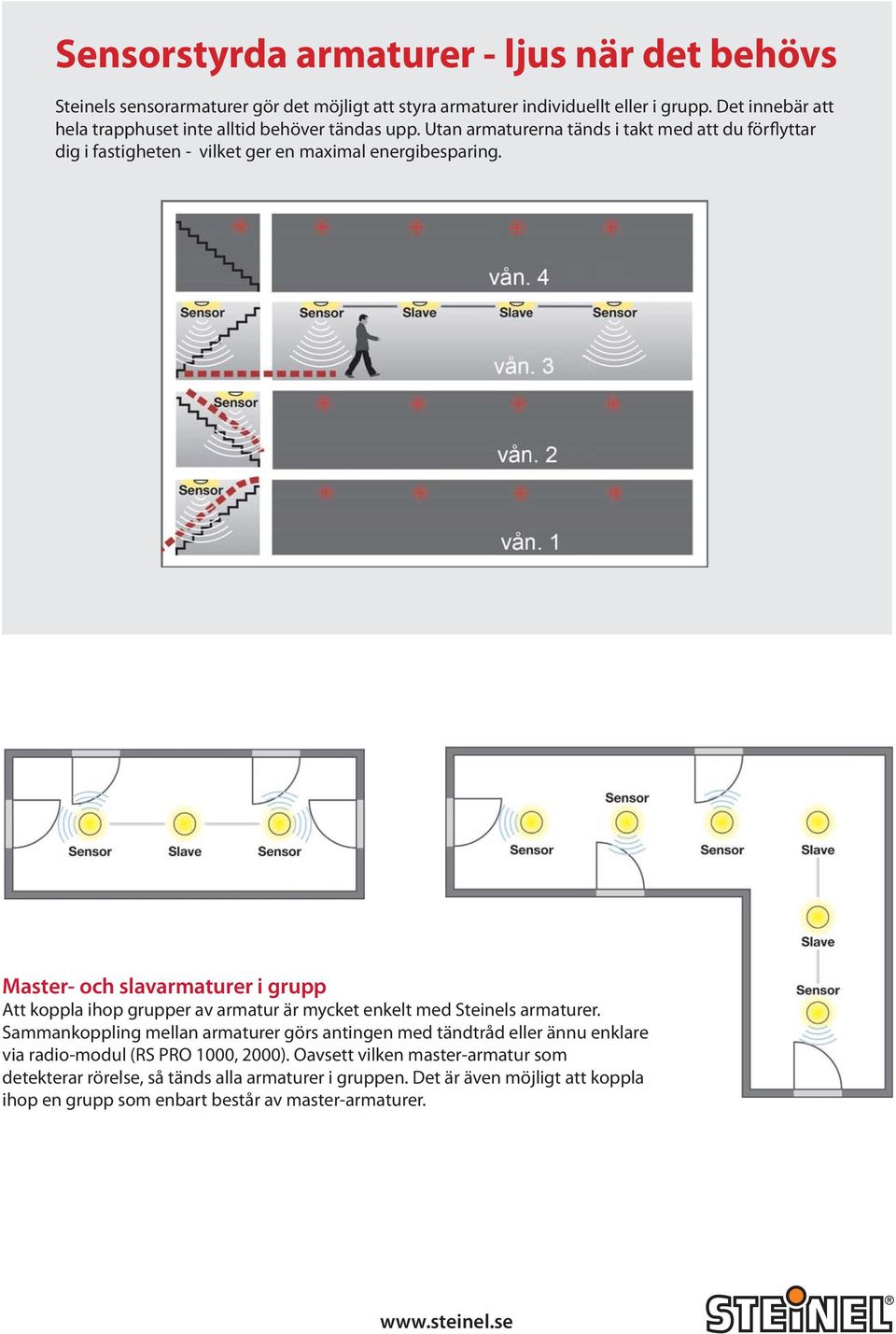

3 Sensorstyrda armaturer - ljus när det behövs Steinels sensorarmaturer gör det möjligt att styra armaturer individuellt eller i grupp. Det innebär att hela trapphuset inte alltid behöver tändas upp. Utan armaturerna tänds i takt med att du förflyttar dig i fastigheten - vilket ger en maximal energibesparing. Master- och slavarmaturer i grupp Att koppla ihop grupper av armatur är mycket enkelt med Steinels armaturer. Sammankoppling mellan armaturer görs antingen med tändtråd eller ännu enklare via radio-modul (RS PRO 1000, 2000). Oavsett vilken master-armatur som detekterar rörelse, så tänds alla armaturer i gruppen. Det är även möjligt att koppla ihop en grupp som enbart består av master-armaturer.

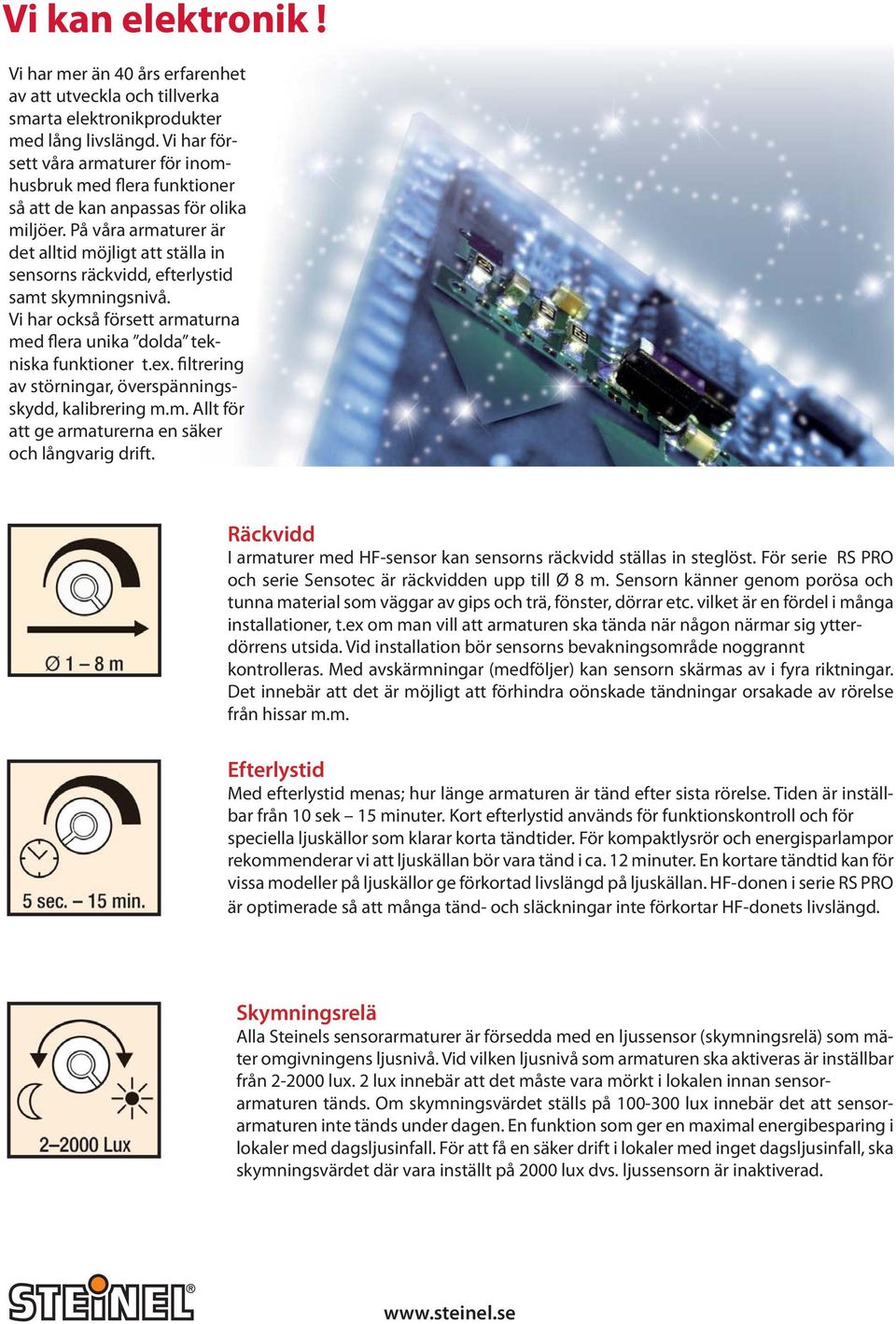

4 Vi kan elektronik! Vi har mer än 40 års erfarenhet av att utveckla och tillverka smarta elektronikprodukter med lång livslängd. Vi har försett våra armaturer för inomhusbruk med flera funktioner så att de kan anpassas för olika miljöer. På våra armaturer är det alltid möjligt att ställa in sensorns räckvidd, efterlystid samt skymningsnivå. Vi har också försett armaturna med flera unika dolda tekniska funktioner t.ex. filtrering av störningar, överspänningsskydd, kalibrering m.m. Allt för att ge armaturerna en säker och långvarig drift. Räckvidd I armaturer med HF-sensor kan sensorns räckvidd ställas in steglöst. För serie RS PRO och serie Sensotec är räckvidden upp till Ø 8 m. Sensorn känner genom porösa och tunna material som väggar av gips och trä, fönster, dörrar etc. vilket är en fördel i många installationer, t.ex om man vill att armaturen ska tända när någon närmar sig ytterdörrens utsida. Vid installation bör sensorns bevakningsområde noggrannt kontrolleras. Med avskärmningar (medföljer) kan sensorn skärmas av i fyra riktningar. Det innebär att det är möjligt att förhindra oönskade tändningar orsakade av rörelse från hissar m.m. Efterlystid Med efterlystid menas; hur länge armaturen är tänd efter sista rörelse. Tiden är inställbar från 10 sek 15 minuter. Kort efterlystid används för funktionskontroll och för speciella ljuskällor som klarar korta tändtider. För kompaktlysrör och energisparlampor rekommenderar vi att ljuskällan bör vara tänd i ca. 12 minuter. En kortare tändtid kan för vissa modeller på ljuskällor ge förkortad livslängd på ljuskällan. HF-donen i serie RS PRO är optimerade så att många tänd- och släckningar inte förkortar HF-donets livslängd. Skymningsrelä Alla Steinels sensorarmaturer är försedda med en ljussensor (skymningsrelä) som mäter omgivningens ljusnivå. Vid vilken ljusnivå som armaturen ska aktiveras är inställbar från lux. 2 lux innebär att det måste vara mörkt i lokalen innan sensorarmaturen tänds. Om skymningsvärdet ställs på lux innebär det att sensorarmaturen inte tänds under dagen. En funktion som ger en maximal energibesparing i lokaler med dagsljusinfall. För att få en säker drift i lokaler med inget dagsljusinfall, ska skymningsvärdet där vara inställt på 2000 lux dvs. ljussensorn är inaktiverad.

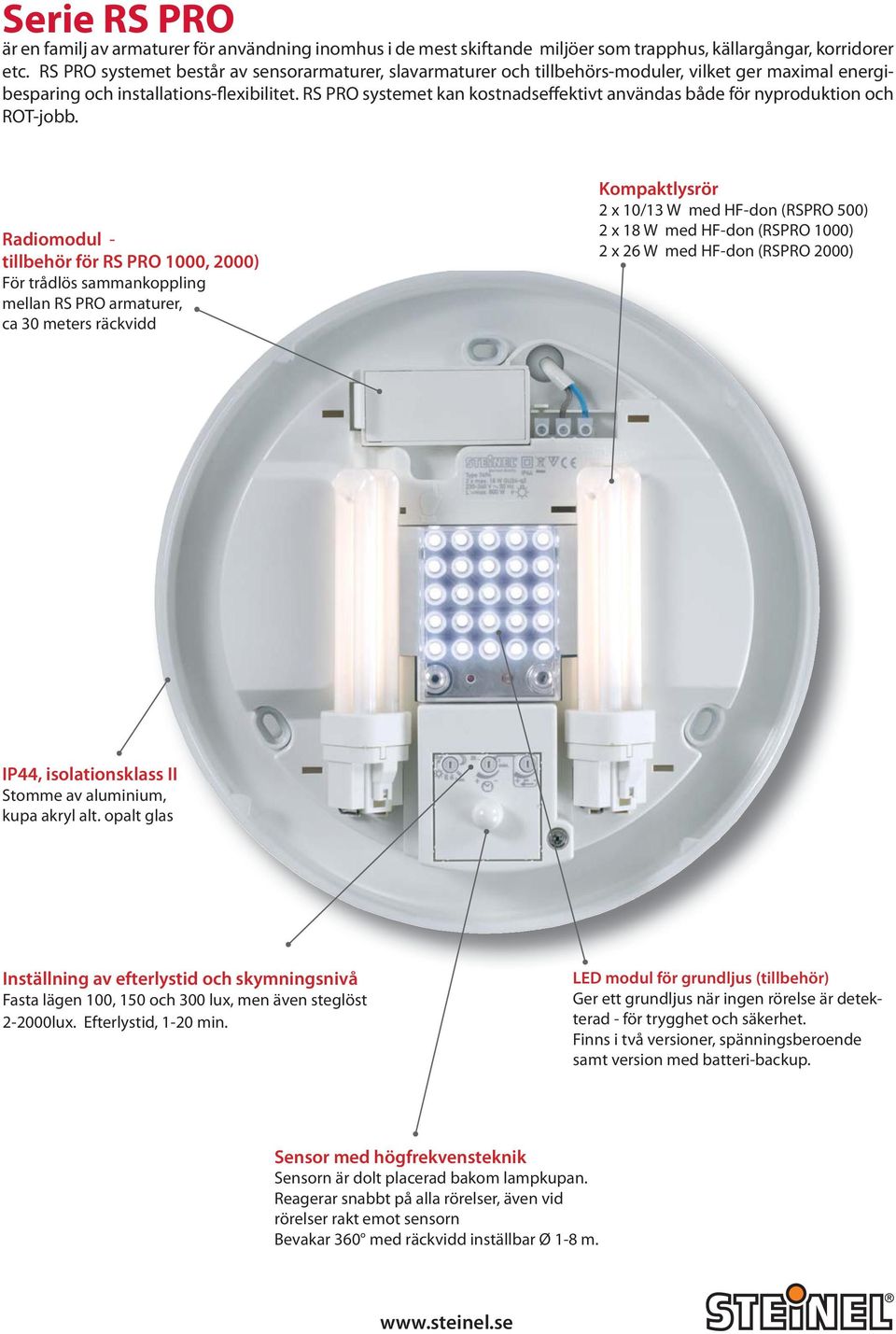

5 Serie RS PRO är en familj av armaturer för användning inomhus i de mest skiftande miljöer som trapphus, källargångar, korridorer etc. RS PRO systemet består av sensorarmaturer, slavarmaturer och tillbehörs-moduler, vilket ger maximal energibesparing och installations-flexibilitet. RS PRO systemet kan kostnadseffektivt användas både för nyproduktion och ROT-jobb. Radiomodul - tillbehör för RS PRO 1000, 2000) För trådlös sammankoppling mellan RS PRO armaturer, ca 30 meters räckviddd Kompaktlysrör 2 x 10/13 W med HF-don (RSPRO 500) 2 x 18 W med HF-don (RSPRO 1000) 2 x 26 W med HF-don (RSPRO 2000) IP44, isolationsklass II Stomme av aluminium, kupa akryl alt. opalt glas Inställning av efterlystid och skymningsnivå Fasta lägen 100, 150 och 300 lux, men även steglöst lux. Efterlystid, 1-20 min. LED modul för grundljus (tillbehör) Ger ett grundljus när ingen rörelse är detekterad - för trygghet och säkerhet. Finns i två versioner, spänningsberoende samt version med batteri-backup. Sensor med högfrekvensteknik Sensorn är dolt placerad bakom lampkupan. Reagerar snabbt på alla rörelser, även vid rörelser rakt emot sensorn Bevakar 360 med räckvidd inställbar Ø 1-8 m.

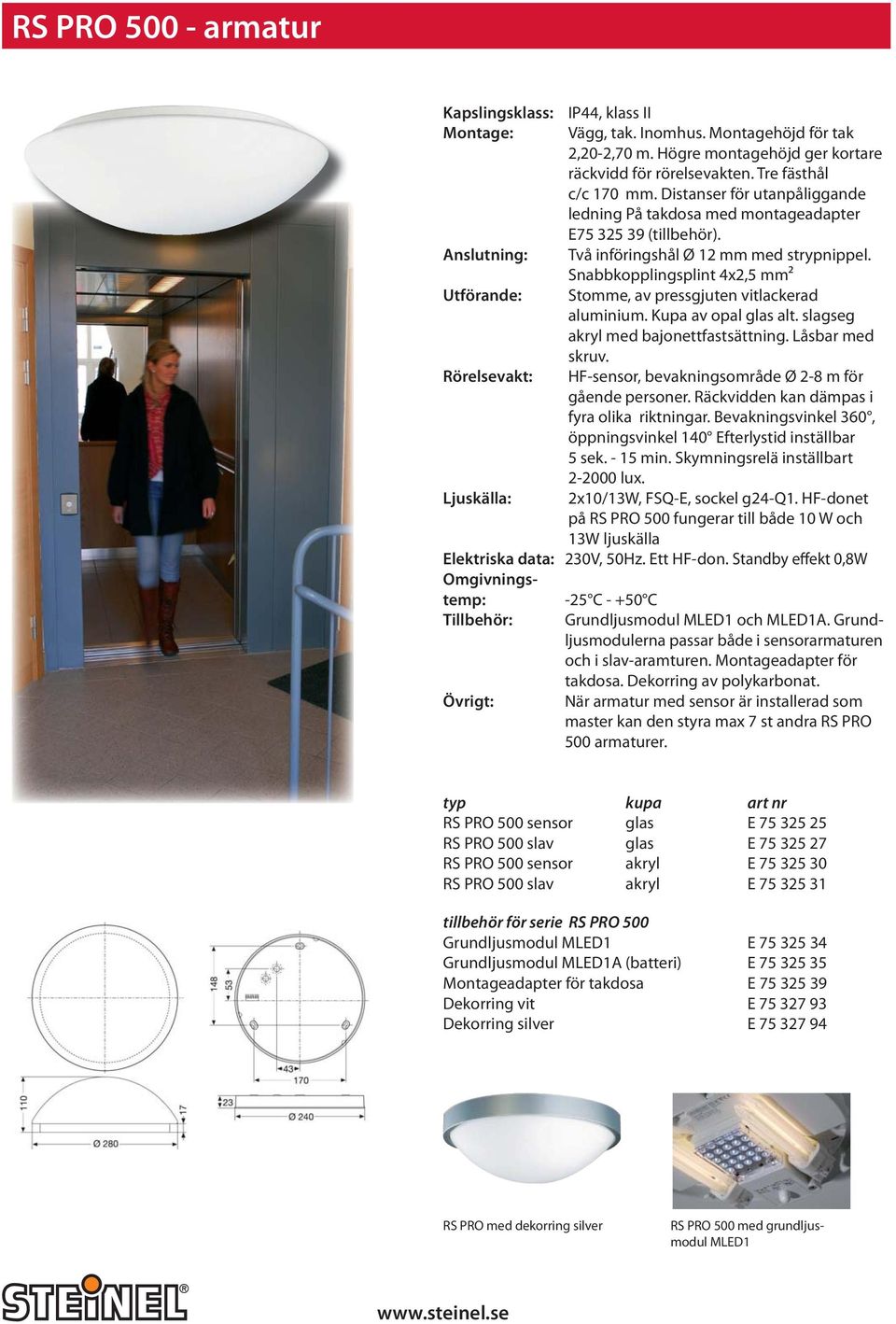

6 RS PRO armatur Kapslingsklass: IP44, klass II Montage: Vägg, tak. Inomhus. Montagehöjd för tak 2,20-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Tre fästhål c/c 170 mm. Distanser för utanpåliggande ledning På takdosa med montageadapter E (tillbehör). Anslutning: Två införingshål Ø 12 mm med strypnippel. Snabbkopplingsplint 4x2,5 mm² Utförande: Stomme, av pressgjuten vitlackerad aluminium. Kupa av opal glas alt. slagseg akryl med bajonettfastsättning. Låsbar med skruv. Rörelsevakt: HF-sensor, bevakningsområde Ø 2-8 m för gående personer. Räckvidden kan dämpas i fyra olika riktningar. Bevakningsvinkel 360, öppningsvinkel 140 Efterlystid inställbar 5 sek min. Skymningsrelä inställbart lux. Ljuskälla: 2x10/13W, FSQ-E, sockel g24-q1. HF-donet på RS PRO 500 fungerar till både 10 W och 13W ljuskälla Elektriska data: 230V, 50Hz. Ett HF-don. Standby effekt 0,8W Omgivningstemp: -25 C C Tillbehör: Grundljusmodul MLED1 och MLED1A. Grundljusmodulerna passar både i sensorarmaturen och i slav-aramturen. Montageadapter för takdosa. Dekorring av polykarbonat. Övrigt: När armatur med sensor är installerad som master kan den styra max 7 st andra RS PRO 500 armaturer. typ kupa art nr RS PRO 500 sensor glas E RS PRO 500 slav glas E RS PRO 500 sensor akryl E RS PRO 500 slav akryl E tillbehör för serie RS PRO 500 Grundljusmodul MLED1 E Grundljusmodul MLED1A (batteri) E Montageadapter för takdosa E Dekorring vit E Dekorring silver E RS PRO med dekorring silver RS PRO 500 med grundljusmodul MLED1

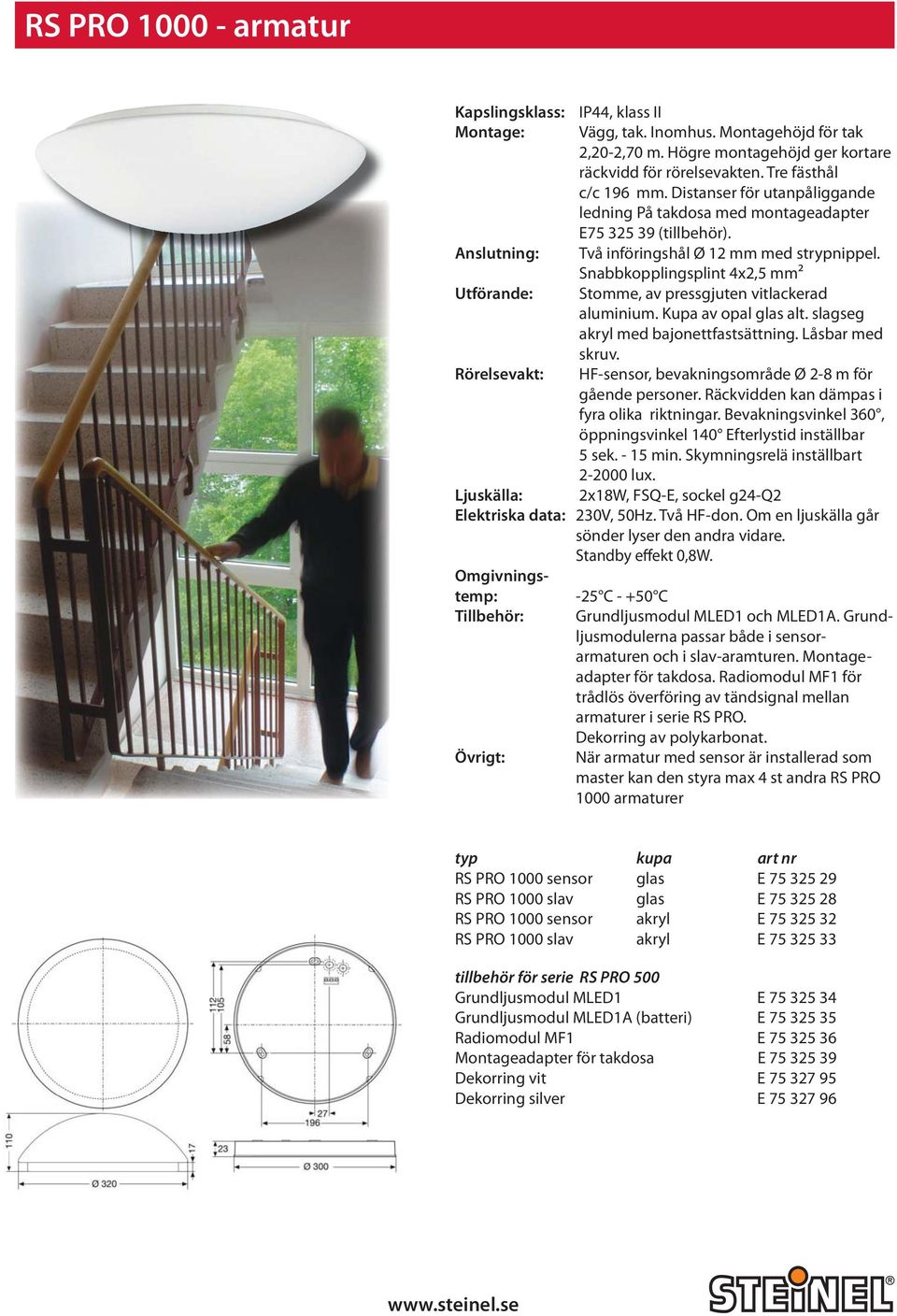

7 RS PRO armatur Kapslingsklass: IP44, klass II Montage: Vägg, tak. Inomhus. Montagehöjd för tak 2,20-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Tre fästhål c/c 196 mm. Distanser för utanpåliggande ledning På takdosa med montageadapter E (tillbehör). Anslutning: Två införingshål Ø 12 mm med strypnippel. Snabbkopplingsplint 4x2,5 mm² Utförande: Stomme, av pressgjuten vitlackerad aluminium. Kupa av opal glas alt. slagseg akryl med bajonettfastsättning. Låsbar med skruv. Rörelsevakt: HF-sensor, bevakningsområde Ø 2-8 m för gående personer. Räckvidden kan dämpas i fyra olika riktningar. Bevakningsvinkel 360, öppningsvinkel 140 Efterlystid inställbar 5 sek min. Skymningsrelä inställbart lux. Ljuskälla: 2x18W, FSQ-E, sockel g24-q2 Elektriska data: 230V, 50Hz. Två HF-don. Om en ljuskälla går sönder lyser den andra vidare. Standby effekt 0,8W. Omgivningstemp: Tillbehör: Övrigt: -25 C C Grundljusmodul MLED1 och MLED1A. Grundljusmodulerna passar både i sensorarmaturen och i slav-aramturen. Montageadapter för takdosa. Radiomodul MF1 för trådlös överföring av tändsignal mellan armaturer i serie RS PRO. Dekorring av polykarbonat. När armatur med sensor är installerad som master kan den styra max 4 st andra RS PRO 1000 armaturer typ kupa art nr RS PRO 1000 sensor glas E RS PRO 1000 slav glas E RS PRO 1000 sensor akryl E RS PRO 1000 slav akryl E tillbehör för serie RS PRO 500 Grundljusmodul MLED1 E Grundljusmodul MLED1A (batteri) E Radiomodul MF1 E Montageadapter för takdosa E Dekorring vit E Dekorring silver E

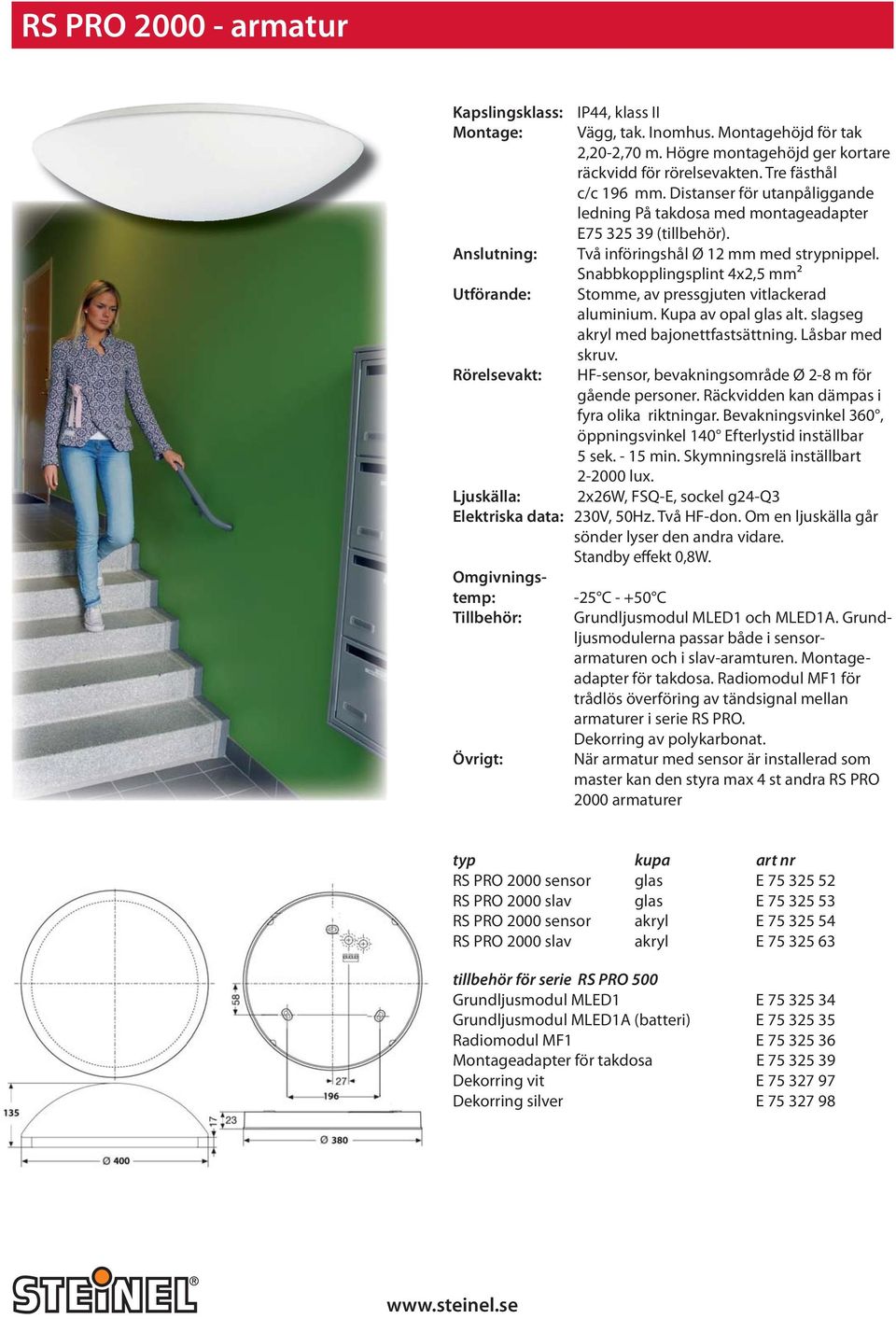

8 RS PRO armatur Kapslingsklass: IP44, klass II Montage: Vägg, tak. Inomhus. Montagehöjd för tak 2,20-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Tre fästhål c/c 196 mm. Distanser för utanpåliggande ledning På takdosa med montageadapter E (tillbehör). Anslutning: Två införingshål Ø 12 mm med strypnippel. Snabbkopplingsplint 4x2,5 mm² Utförande: Stomme, av pressgjuten vitlackerad aluminium. Kupa av opal glas alt. slagseg akryl med bajonettfastsättning. Låsbar med skruv. Rörelsevakt: HF-sensor, bevakningsområde Ø 2-8 m för gående personer. Räckvidden kan dämpas i fyra olika riktningar. Bevakningsvinkel 360, öppningsvinkel 140 Efterlystid inställbar 5 sek min. Skymningsrelä inställbart lux. Ljuskälla: 2x26W, FSQ-E, sockel g24-q3 Elektriska data: 230V, 50Hz. Två HF-don. Om en ljuskälla går sönder lyser den andra vidare. Standby effekt 0,8W. Omgivningstemp: Tillbehör: Övrigt: -25 C C Grundljusmodul MLED1 och MLED1A. Grundljusmodulerna passar både i sensorarmaturen och i slav-aramturen. Montageadapter för takdosa. Radiomodul MF1 för trådlös överföring av tändsignal mellan armaturer i serie RS PRO. Dekorring av polykarbonat. När armatur med sensor är installerad som master kan den styra max 4 st andra RS PRO 2000 armaturer typ kupa art nr RS PRO 2000 sensor glas E RS PRO 2000 slav glas E RS PRO 2000 sensor akryl E RS PRO 2000 slav akryl E tillbehör för serie RS PRO 500 Grundljusmodul MLED1 E Grundljusmodul MLED1A (batteri) E Radiomodul MF1 E Montageadapter för takdosa E Dekorring vit E Dekorring silver E

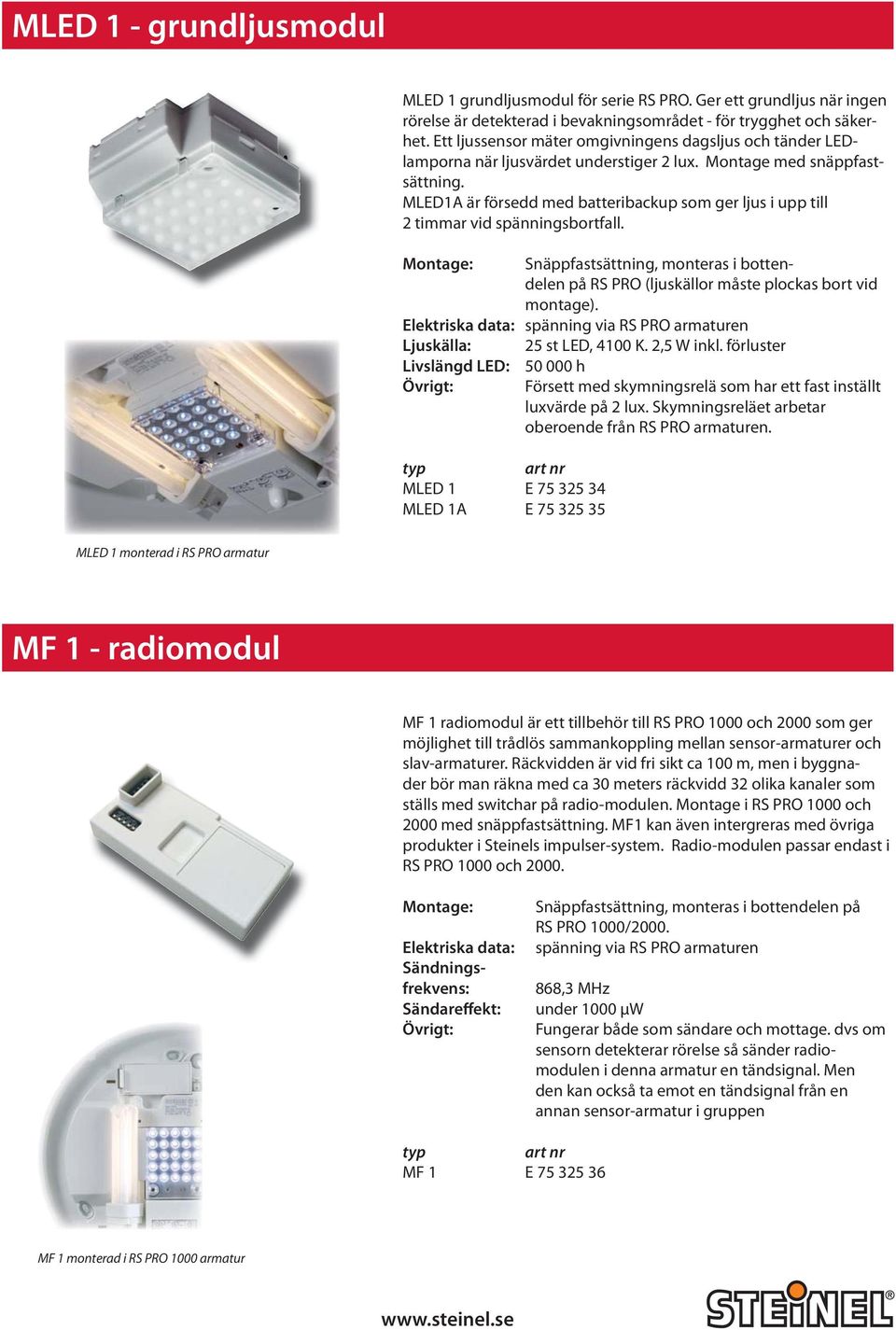

9 MLED 1 - grundljusmodul MLED 1 grundljusmodul för serie RS PRO. Ger ett grundljus när ingen rörelse är detekterad i bevakningsområdet - för trygghet och säkerhet. Ett ljussensor mäter omgivningens dagsljus och tänder LEDlamporna när ljusvärdet understiger 2 lux. Montage med snäppfastsättning. MLED1A är försedd med batteribackup som ger ljus i upp till 2 timmar vid spänningsbortfall. Montage: Snäppfastsättning, monteras i bottendelen på RS PRO (ljuskällor måste plockas bort vid montage). Elektriska data: spänning via RS PRO armaturen Ljuskälla: 25 st LED, 4100 K. 2,5 W inkl. förluster Livslängd LED: Övrigt: typ art nr MLED 1 E MLED 1A E h Försett med skymningsrelä som har ett fast inställt luxvärde på 2 lux. Skymningsreläet arbetar oberoende från RS PRO armaturen. MLED 1 monterad i RS PRO armatur MF 1 - radiomodul MF 1 radiomodul är ett tillbehör till RS PRO 1000 och 2000 som ger möjlighet till trådlös sammankoppling mellan sensor-armaturer och slav-armaturer. Räckvidden är vid fri sikt ca 100 m, men i byggnader bör man räkna med ca 30 meters räckvidd 32 olika kanaler som ställs med switchar på radio-modulen. Montage i RS PRO 1000 och 2000 med snäppfastsättning. MF1 kan även intergreras med övriga produkter i Steinels impulser-system. Radio-modulen passar endast i RS PRO 1000 och Montage: Elektriska data: Sändningsfrekvens: Sändareffekt: Övrigt: Snäppfastsättning, monteras i bottendelen på RS PRO 1000/2000. spänning via RS PRO armaturen 868,3 MHz under 1000 μw Fungerar både som sändare och mottage. dvs om sensorn detekterar rörelse så sänder radiomodulen i denna armatur en tändsignal. Men den kan också ta emot en tändsignal från en annan sensor-armatur i gruppen typ art nr MF 1 E MF 1 monterad i RS PRO 1000 armatur

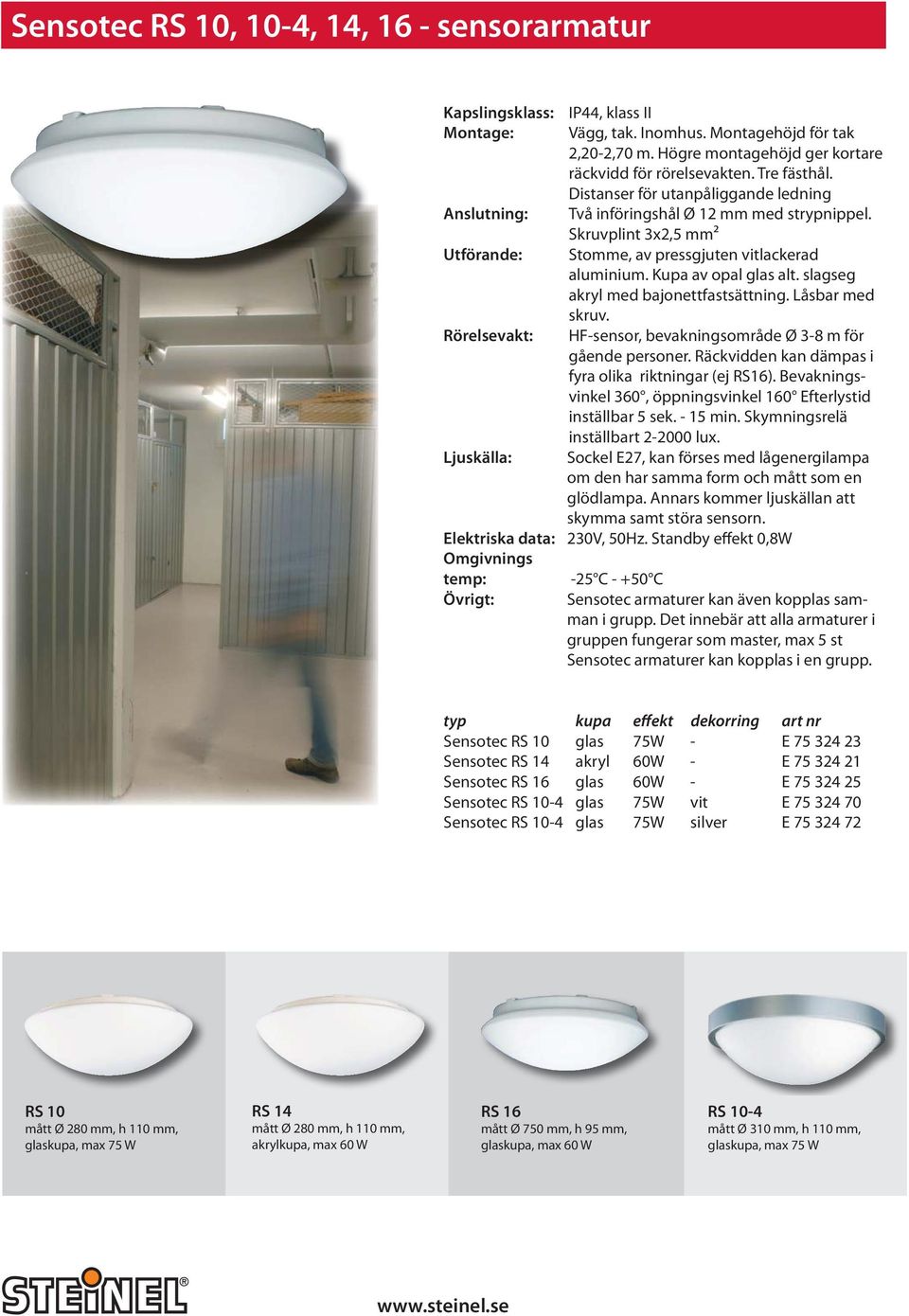

10 Sensotec RS 10, 10-4, 14, 16 - sensorarmatur Kapslingsklass: IP44, klass II Montage: Vägg, tak. Inomhus. Montagehöjd för tak 2,20-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Tre fästhål. Distanser för utanpåliggande ledning Anslutning: Två införingshål Ø 12 mm med strypnippel. Skruvplint 3x2,5 mm² Utförande: Stomme, av pressgjuten vitlackerad aluminium. Kupa av opal glas alt. slagseg akryl med bajonettfastsättning. Låsbar med skruv. Rörelsevakt: HF-sensor, bevakningsområde Ø 3-8 m för gående personer. Räckvidden kan dämpas i fyra olika riktningar (ej RS16). Bevakningsvinkel 360, öppningsvinkel 160 Efterlystid inställbar 5 sek min. Skymningsrelä inställbart lux. Ljuskälla: Sockel E27, kan förses med lågenergilampa om den har samma form och mått som en glödlampa. Annars kommer ljuskällan att skymma samt störa sensorn. Elektriska data: 230V, 50Hz. Standby effekt 0,8W Omgivnings temp: -25 C C Övrigt: Sensotec armaturer kan även kopplas samman i grupp. Det innebär att alla armaturer i gruppen fungerar som master, max 5 st Sensotec armaturer kan kopplas i en grupp. typ kupa effekt dekorring art nr Sensotec RS 10 glas 75W - E Sensotec RS 14 akryl 60W - E Sensotec RS 16 glas 60W - E Sensotec RS 10-4 glas 75W vit E Sensotec RS 10-4 glas 75W silver E RS 10 mått Ø 280 mm, h 110 mm, glaskupa, max 75 W RS 14 mått Ø 280 mm, h 110 mm, akrylkupa, max 60 W RS 16 mått Ø 750 mm, h 95 mm, glaskupa, max 60 W RS 10-4 mått Ø 310 mm, h 110 mm, glaskupa, max 75 W

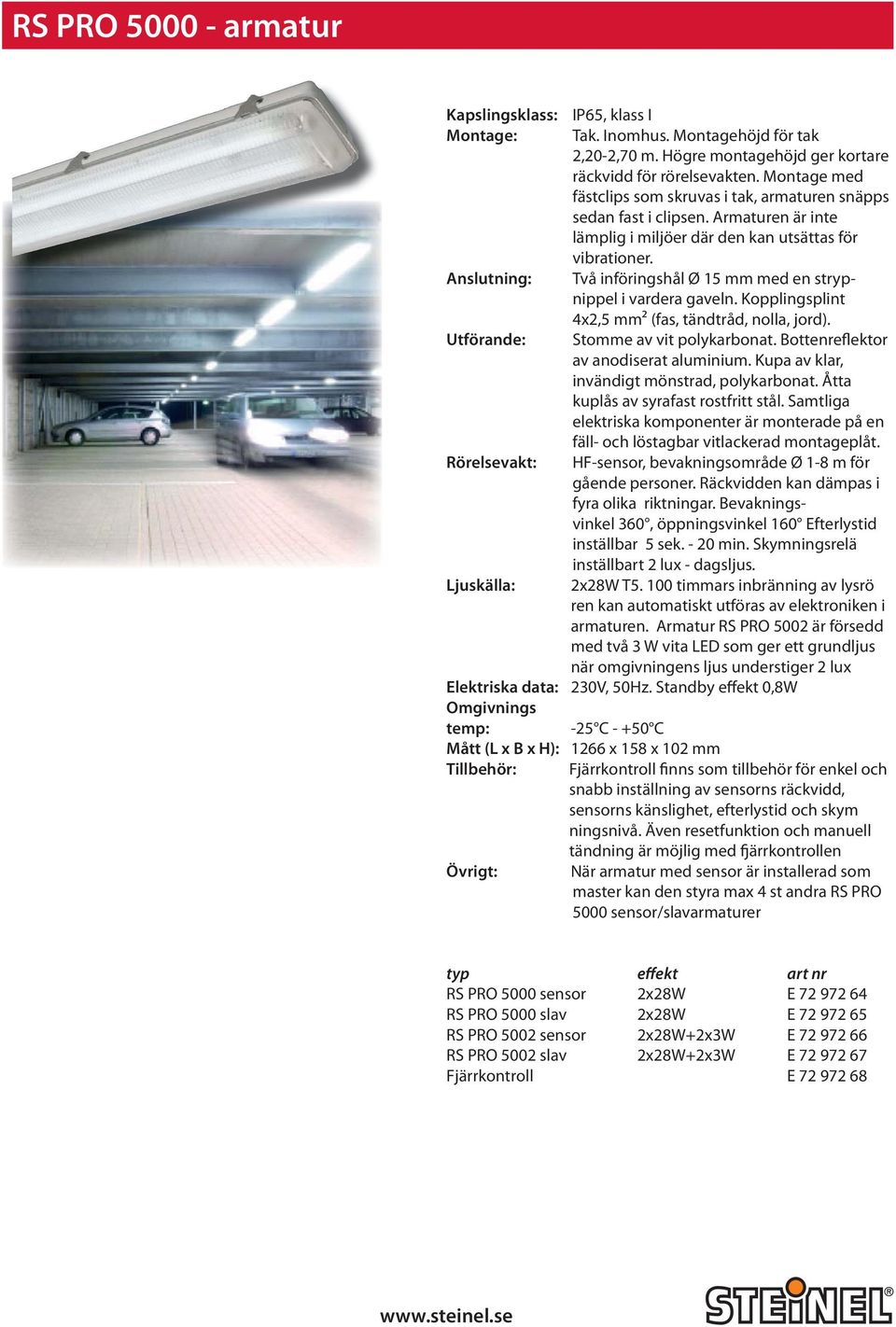

11 RS PRO armatur Kapslingsklass: IP65, klass I Montage: Tak. Inomhus. Montagehöjd för tak 2,20-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Montage med fästclips som skruvas i tak, armaturen snäpps sedan fast i clipsen. Armaturen är inte lämplig i miljöer där den kan utsättas för vibrationer. Anslutning: Två införingshål Ø 15 mm med en strypnippel i vardera gaveln. Kopplingsplint 4x2,5 mm² (fas, tändtråd, nolla, jord). Utförande: Stomme av vit polykarbonat. Bottenreflektor av anodiserat aluminium. Kupa av klar, invändigt mönstrad, polykarbonat. Åtta kuplås av syrafast rostfritt stål. Samtliga elektriska komponenter är monterade på en fäll- och löstagbar vitlackerad montageplåt. Rörelsevakt: HF-sensor, bevakningsområde Ø 1-8 m för gående personer. Räckvidden kan dämpas i fyra olika riktningar. Bevakningsvinkel 360, öppningsvinkel 160 Efterlystid inställbar 5 sek min. Skymningsrelä inställbart 2 lux - dagsljus. Ljuskälla: 2x28W T timmars inbränning av lysrö ren kan automatiskt utföras av elektroniken i armaturen. Armatur RS PRO 5002 är försedd med två 3 W vita LED som ger ett grundljus när omgivningens ljus understiger 2 lux Elektriska data: 230V, 50Hz. Standby effekt 0,8W Omgivnings temp: -25 C C Mått (L x B x H): 1266 x 158 x 102 mm Tillbehör: Fjärrkontroll finns som tillbehör för enkel och snabb inställning av sensorns räckvidd, sensorns känslighet, efterlystid och skym ningsnivå. Även resetfunktion och manuell tändning är möjlig med fjärrkontrollen Övrigt: När armatur med sensor är installerad som master kan den styra max 4 st andra RS PRO 5000 sensor/slavarmaturer typ effekt art nr RS PRO 5000 sensor 2x28W E RS PRO 5000 slav 2x28W E RS PRO 5002 sensor 2x28W+2x3W E RS PRO 5002 slav 2x28W+2x3W E Fjärrkontroll E

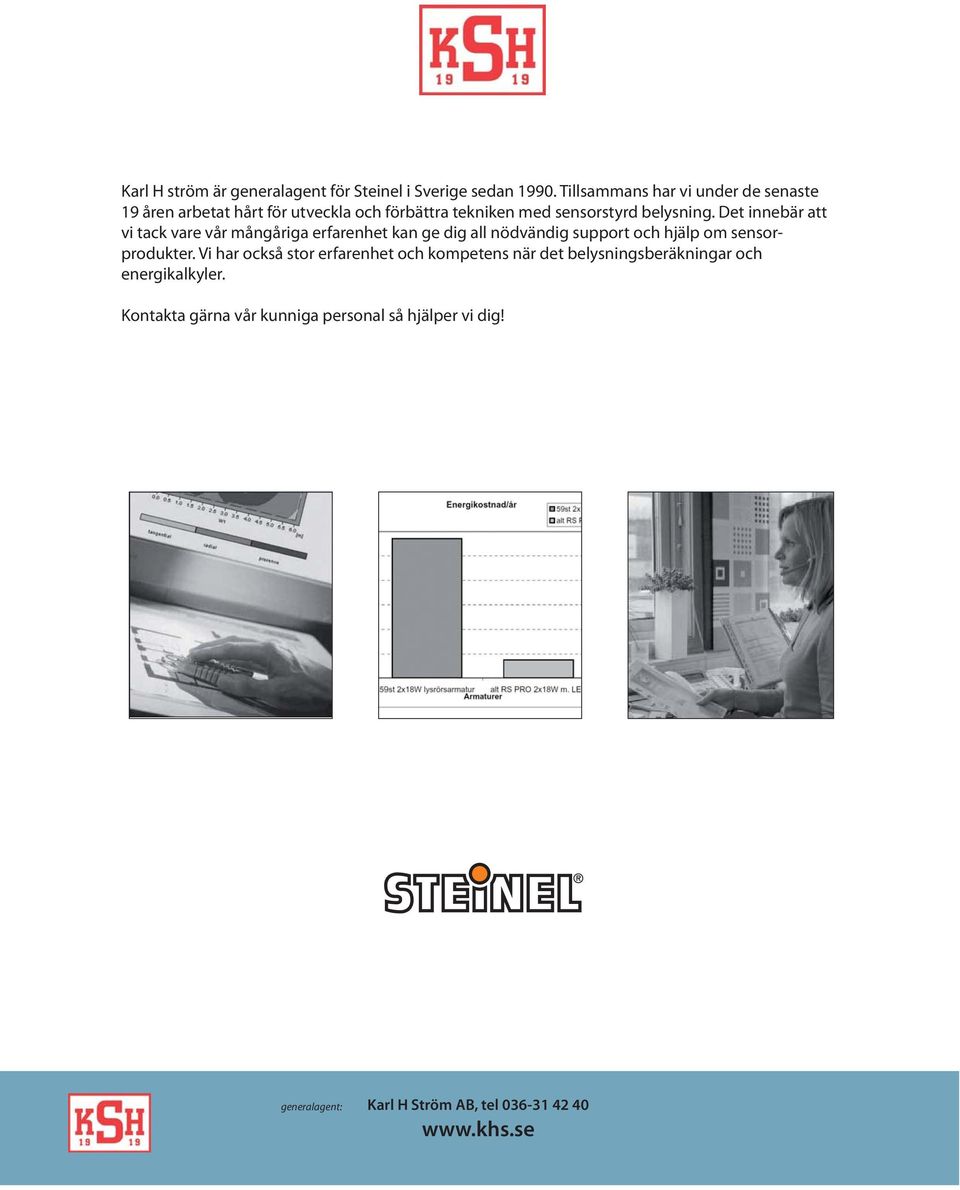

12 Karl H ström är generalagent för Steinel i Sverige sedan Tillsammans har vi under de senaste 19 åren arbetat hårt för utveckla och förbättra tekniken med sensorstyrd belysning. Det innebär att vi tack vare vår mångåriga erfarenhet kan ge dig all nödvändig support och hjälp om sensorprodukter. Vi har också stor erfarenhet och kompetens när det belysningsberäkningar och energikalkyler. Kontakta gärna vår kunniga personal så hjälper vi dig! generalagent: Karl H Ström AB, tel
