1 Sensor Guide Att välj rätt sensorteknik - Rätt produkt i rätt miljö.

2 Det finns en sensorlösning för varje situation. Innehåll De flesta byggnader har en mängd utrymmen där det finns stora möjligheter att spara energi samt öka komforten på din belysningsanläggning. Det kan handla om allt från kontor och korridorer till lager, omklädningsrum och parkeringsutrymmen. Steinel har mer än 25 års erfarenhet av att utveckla produkter för att du ska kunna hitta den optimala produkten för varje utrymme. Genom att kunna arbeta med flera olika tekniker kan vi utnyttja deras fördelar på bästa sätt i varje miljö. I den här broschyren får du tips på vilken sensor som passar i olika situationer. Vi förklarar fördelarna med teknikvalet och viktiga saker att tänka på. Allt för att du på bästa sätt ska kunna utnyttja tekniken till din fördel. Vårt mål är du ska kunna ge din kund bästa möjliga lösning med någon av Steinels sensorer. Sensortekniker 4 Vestibul / korridor 6 Trapphus 8 Kontorsrum 10 Kontorslandskap 11 Konferensrum 12 Klassrum 13 WC / tvättrum 14 Biutrymme 16 P-hus / underjordiskt P-hus 18 Idrottshall 20 Speciella utrymmen 21 Höglager 22 Lager 23 för utomhusbruk 24 Sensorarmaturer för utomhusbruk 26 Skyltbelysning för utomhusbruk 28 Sensorstrålkastare för utomhusbruk 29 KNX sensorer 30 DALI sensorer och sensorarmaturer 32 PROLog 40 RELUX, DIALux 41

3 Våra 4 sensortekniker. För bästa lösning i varje miljö. Passiv-infraröd Reagerar på rörliga värmekällor. Högfrekvens (HF) För snabb detektering av t.ex. dörrens rörelse - ser även genom tunna material. PIR 5,8 GHz Ultraljud Detekterar hela rummet och registrerar även runt objekt. Kamerasensorsystem Registrerar bara människor och räknar dem. 40 khz x 4 5

4 6 Vestibul / korridor Vestibul / korridor 7 Sensorarmaturer Den viktigaste egenskapen för en korridorsensor är förmågan att detektera radial rörelse, dvs rörelse rakt emot sensorn. Steinels korridor-sensorer baseras på HF-teknologi eller ultraljuds-teknologi. Tack vare tekniken får man en säker radiell detektering inom hela räckvidden. I mindre passager etc. kan även vanlig IR-teknik användas där räckvidden inte behöver vara lika lång. IR-teknik fungerar också bra vid takhöjder mellan 3,5-7 m. Speciella användningar Finns risk att få oönskade detekteringar genom väggar etc. är ultraljudssensorerna DUAL US eller Single US ett bättre alternativ. Vid en takhöjd på upp till 7 m är IS 345 infrarödsensor rätt val. Räckvidden är lätt att ställa in på ultraljud- och HF-sensorerna via potentiometer. Till IS 345 medlevereras praktiska avskärmningar. Steinels LED-plafonder med inbyggd HF-sensor är den perfekta lösningen för att få en modern belysningsanläggning i korridor m.m. Oavsett om det är nybyggnation eller ROT-projekt ger den moderna LED-armaturen i kombination med Steinel original HF-sensor överlägsen driftekonomi och komfort. Armaturernas flexibilitet gör att du kan anpassa din belysningsanläggning helt efter dina krav. Installationsinformation Alla modeller kan användas både som vägg- och takarmaturer. Modellerna Q1, S1 och S2 är möjliga att koppla samman via den inbyggda radiomodulen, vilket innebär att du kan gruppera din belysning valfritt utan att behöva ta hänsyn till bef. kabeldragning eller olika faser. Varje armatur kan också ställas in för grundljus. Rörelsevakt Dual HF Högfrekvens-korridorsensor HF-sensorn registrerar rörelser och gående personer, även rakt emot sensorn För vestibuler och korridorer i bostads- och kontorsbyggnader 20 m räckvidd, 10 m i varje riktning, 3m bredd Registrerar lika bra i varje gåriktning Finns i utförande 1-kanal, KNX, 1-10 V, DALI Rörelsevakt Dual US Ultraljud-korridorsensor Ultraljudet omsluter objekten, men detekterar ej igenom material För vestibuler och korridorer i bostads- och kontorsbyggnader 20 m räckvidd, 10 m i varje riktning Registrerar lika bra i varje gåriktning Finns i utförande 1-kanal, 2-kanal, 1-10 V RS PRO LED Q högfrekvenssensor, 8 m (diam.) räckvidd 27,5 W lumen, 3000 K eller 4000 K Grundljus inställbart 10 %-50 %, inbyggd radiokommunikation Funktionsinställning i grupp RS PRO LED S högfrekvenssensor, 8 m (diam.) räckvidd 28 W lumen, 3000 K eller 4000 K Grundljus 10 %, sammankoppling via radio Rörelsevakt IS 345 Infraröd-korridorsensor För vestibuler och korridorer i bostads- och kontorsbyggnader 15 m lång (7 m i varje riktning) och 7 m bred bevakning Takmontage upp till 5 m höjd En lins speciellt anpassad för korridorer, IP54 Rörelsevakt Single US Ultraljud-korridorsensor Ultraljudet omsluter objekten, men detekterar ej igenom material För vestibuler och korridorer i bostads- och kontorsbyggnader 10 m räckvidd bara i en riktning Perfekt bevakning i en riktning Finns i utförande 1-kanal, 2-kanal, 1-10 V RS PRO LED S högfrekvenssensor, 8 m (diam.) räckvidd 16 W lumen, 3000 K eller 4000 K Grundljus 10 %, sammankoppling via radio RS PRO LED R högfrekvenssensor, 8 m (diam.) räckvidd 11 W lumen, 3000 K eller 4000 K Sammankoppling via radio

5 8 Trapphus Trapphus 9 Sensorarmaturer Den viktigaste funktionen i ett trapphus är att detekteringen av människor sker snabbt. Trapphus med sina vinklar och höjdskillnader är därför en icke optimal miljö för en traditionell IR-detektering. Därför bygger Steinels lösningar för trapphus på HF-sensorteknik samt ultraljud som är lämpade för komplexa ytor. Sensorarmaturerna från STEINEL är den perfekta lösningen för nybyggen och renoveringar. Integrerad dold HF-sensor tänder bara ljuset då det verkligen behövs. Modern LED-teknik tillsammans med Steinels avskärmningsbara HF-sensor är den perfekta kombinationen för hög komfort, energibesparing och bästa funktion. Installationsinformation För 360 graders bevakning använder du högfrekvenssensorer För små och vinklade trapphus väljer du Single US ultraljudsensorn Modellerna HF 360 och Single US i Control Pro serie kan enkelt ställas i hel - eller halv-automatsikt läge samt kopplas som master-slav. Installationsinformation Alla modeller kan användas både som vägg- och takarmatur Tack vare den nya funktionen Remote-Group-Setting i modellerna RS PRO 5800/5850 LED är det mycket enkelt att ställa in armaturerna. Via fjärrkontroll skickar du inställningen från en armatur till alla andra! Rörelsevakt HF högfrekvens-rörelsevakt HF-sensorn kan registrera genom mjukt undertak Vägg- och hörnmontage inomhus 8 m räckvidd i diameter, steglöst inställbar Rörelsevakt HF avskärmningsbar HF-sensor HF-sensorn registrerar objekt genom tunna väggar och undertak 12 m räckvidd i diameter vid takmontage 1-kanal, 2-kanal, KNX, 1-10 V, DALI RS PRO LED Q högfrekvenssensor, 8 m Ø räckvidd 27,5 W lumen, 3000 K eller 4000 K Grundljus 10-50%, sammankoppling via radio Funktionsinställning i grupp RS PRO LED S1/S2 360 högfrekvenssensor, 8 m Ø räckvidd 18/28W, 3000 K eller 4000 K Grundljus 10 %, sammankoppling via radio Rörelsevakt Single US Ultrasonic-korridorsensor Ultraljudet omsluter objekten, men detekterar ej igenom material För vestibuler och korridorer i bostads- och kontorsbyggnader 10 m räckvidd i en riktning Perfekt bevakning i en riktning 1-kanal, 2-kanal, 1-10 V RS PRO 5800 LED Sensorarmatur LED, kapslad För robust användning: IP66, IK högfrekvenssensor, 8 m Ø räckvidd 40 W lumen, 4000 K Intelligent gruppfunktion på DALI-bus Funktionsinställning i grupp Grundljus inställbart %, även som slav-armatur RS PRO LED R högfrekvenssensor, 8 m Ø räckvidd 11 W lumen, 3000 K eller 4000 K Enkel installation

6 10 Kontorsrum Kontorslandskap 11 Särskilt på kontor är det viktigt med att minsta rörelse registreras. Känsliga närvarovakter från STEINEL ser till att ljuset inte heller släcks vid stillasittande arbeten framför datorn. Förutom de exakta IR-sensorerna kan STEINEL nu även erbjuda Ultrasonic-sensorer med närvarodetektering. Med STEINEL närvarovakter kan du effektivt övervaka stora kontorsytor med få sensorer. Förutom moderna IR-sensorer, kan STEINEL nu även presentera kombi nationen av IR- och ultraljudteknologi. På så vis kan man få en extra noggrann och känslig närvarodetektering i kontorslandskap. Med endast 4 mm synlig del är IR Quattro SLIM närmast osynlig Med IR Quattro kan du enkelt begränsa bevakningen till önskade arbetsområden Även den minsta rörelse registreras av Ultrasonic US 360 trots hinder och skärmväggar Utnyttja det naturliga dagsljuset genom konstantljusregleringen som versionerna 1-10 V DIM, DALI & KNX har för att få maximal energieffektivitet. IR Quattro HD detekterar ett upp till 64 m 2 stort närvaroområde samt med en exakt kvadratisk begränsning på enskilda arbetsgrupper DualTech öppnar för helt nya tekniska möjligheter med kombinationen IR och ultraljud, t.ex. genom att man tänder ljuset med IR och håller närvaron igång med Ultrasonic-sensorn Montera DualTech i hörnet närmast dörren till rummet, för att maximalt utnyttja den tangentiala detekteringen (tvärs detekteringsfälten) när någon kommer in. Närvarovakt IR Quattro SLIM Närvarovakt IR Quattro Närvarovakt IR Quattro HD Närvarovakt DualTech Diskret IR-närvarovakt Endast 4 mm sticker ner 4 x 4 meter äkta närvarodetektering Försedd med unik Retina-lins 1-kanal, 2-kanal, KNX, 1-10 V, DALI 4 x 4 meter äkta närvarodetektering COM1, COM2, KNX, DIM, DALI, radio 8 x 8 meter äkta närvarodetektering Takmontage upp till 10 meters höjd 1-kanal, 2-kanal, KNX, 1-10 V, DALI 360 närvarovakt DualTech Extra noggrann detektering av närvaro med IR + ultraljud 28 m 2 närvaroområde, takmontage 1-kanal, 2-kanal, 1-10 V Närvarovakt US ultraljud-närvarovakt Ultraljudet omsluter objekten, men detekterar ej igenom material 28 m 2 närvaroområde, infälld alt. utanpåliggande COM1, COM2, DIM

7 12 Konferensrum Klassrum 13 I konferensrum är kraven på närvarodetektering väldigt hög. STEINEL erbjuder innovativa lösningar baserade på IR och ultraljud, samt det världsunika sensor-systemet baserat på kamerateknik. IR Quattro HD detekterar ett upp till 64 m 2 stort bevaknings område samt en exakt kvadratisk begränsning på önskade områden Med pendlade armaturer eller skärmväggar är ultraljudsensorn US 360 ett utmärkt val HPD 1 kan räkna personerna i rummet och kan ge information vidare till ett system för fastighetsautomation via KNX- eller IP-gränsnitt Med HPD1 kan du exakt definiera upp till tre bevaknings zoner! Ljusstyrning med hjälp av sensorer i ett klassrum är en sann utmaning. Stora ytor samt krav på flexibla lösningar är vanligt. Här behöver du bästa möjliga detektering med den allra bästa sensorteknologin från STEINEL. Med det 64 m 2 stora närvaroområdet kan IR Quattro HD bevaka ett helt klassrum US 360 detekterar även små rörelser trots eventuella sikthinder för sensorn, t.ex. skiljeväggar eller stora bildskärmar i rummet Installera IR Quattro SLIM DALI för styrningen av två ljusramper för belysningen i rummet och IR Quattro HD för belysningen till svarta tavlan. En flexibel sensorlösning med egna valmöjligheter för t.ex. manuell dimring. Personsensor HPD1 Närvarovakt IR Quattro Närvarovakt IR Quattro HD Närvarovakt DualTech 120 världsunik kamerasensor Detekterar och räknar sittande och stående personer 3 exakt definierbara bevakningszoner, väggmontage IP- och KNX gränssnitt 4 x 4 meter äkta närvarodetektering 1-kanal, 2-kanal, KNX, 1-10 V, DALI, radio 8 x 8 meter äkta närvarodetektering Takmontage upp till 10 meters höjd 1-kanal, 2-kanal, KNX, 1-10 V, DALI 360 närvarovakt DualTech Extra noggrann detektering av närvaro med IR + ultraljud 28 m 2 närvaroområde, takmontage 1-kanal, 2-kanal, 1-10 V Närvarovakt IR Quattro HD Närvarovakt US 360 Närvarovakt IR Quattro SLIM Närvarovakt US x 8 meter äkta närvarodetektering Takmontage upp till 10 meters höjd 1-kanal, 2-kanal, KNX, 1-10 V, DALI 360 ultraljud-närvarovakt Ultraljudet omsluter objekten, men detekterar ej igenom material 28 m 2 närvaroområde, infällt/utanpåliggande montage 1-kanal, 2-kanal, 1-10 V Diskret IR-närvarovakt Endast 4 mm sticker ner 4 x 4 meter äkta närvarodetektering Försedd med unik Retina-lins 1-kanal, 2-kanal, KNX, 1-10 V, DALI 360 ultraljud-närvarovakt Ultraljudet omsluter objekten, men detekterar ej igenom material 28 m 2 närvaroområde, takmontage 1-kanal, 2-kanal, 1-10 V

8 14 WC / tvättrum WC / tvättrum 15 Sensorarmaturer På toaletter och i tvättrum försvåras detekteringen genom bås och skiljeväggar. Vid den vanliga IR-teknologin måste man installera många sensorer för att kunna garantera en säker funktion - egentligen en sensor ovanför varje toalett. Det blir dyrt och mycket omständigt. Den av STEINEL utvecklade högfrekvensteknologin har möjlighet att även detektera genom tunnare väggar! På så vis behöver du bara en bråkdel antalet sensorer jämfört med IR-teknologin. Den nya ultraljudteknologin är den bästa lösningen för utrymmen med många vinklar och vrår. IS D360 sensorn kan elegant byggas in som IR-lösning tillsammans med GU10 spotlights. På toaletter och i tvättrum kommer sensorbelysningen verkligen till sin rätt. Sensorn som finns integrerad i armaturen registrerar rörelser även bakom skiljeväggar, t.ex. i toalettbåsen. Högfrekvenssensorn som STEINEL tagit fram finns integrerad i armaturen utan att synas och tänder bara ljuset då det behövs. LED-sensor-downlight är en utmärkt lösning där mycket ljus önskas. Skapa gärna belysningsgrupper med downlights, genom att använda master slavarmaturer, en elegant och prisvärd lösning. Rörelsevakt HF HF-sensor HF-sensorn registrerar objekt genom tunna väggar och nedsänkta tak 12 m räckvidd i diameter, takmontage 1-kanal, 2-kanal, KNX, 1-10 V, DALI HF Takadapter För montage ovan undertak RS PRO LED S avskärmningsbar HF-sensor, 8 m Ø räckvidd 16 W lumen, 3000 K eller 4000 K Grundljus 10 %, sammankoppling via radio Sensor-Downlight RS PRO DL LED 22 W LED-sensor-Downlight 360 högfrekvenssensor, 8 m Ø räckvidd 22 W lumen, 3000 K eller 4000 K Grundljus 10 %, även slav-armatur Rörelsevakt IS D IR-rörelsevakt Infällt, montagehöjd max 2,5 meter 16 m räckvidd i diameter 3 pyrosensorer, IP20 Närvarovakt US ultraljud-närvarovakt Ultraljudet omsluter objekten, men detekterar ej igenom material 28 m 2 närvaroområde, takmontage 1-kanal, 2-kanal, 1-10 V Sensor-Downlight RS PRO DL LED 15 W LED-sensor-Downlight 360 högfrekvenssensor, 8 m Ø räckvidd 15 W lumen, 3000 K eller 4000 K Grundljus 10 %, även slav-armatur RS PRO LED R högfrekvenssensor, 8 m Ø räckvidd 11 W lumen, 3000 K eller 4000 K Enkel installation

9 16 Biutrymme Biutrymme 17 Sensorarmaturer Biutrymmen är ofta de största energitjuvarna i en byggnad. Mycket liten närvaro och ingen tydligt ansvarig som släcker ljuset. Beroende av vilken typ av rum det gäller, kan STEINEL erbjuda tre teknologier baserande på IR, högfrekvens och ultraljud. Biutrymmen är ofta mörka utrymmen utan dagsljus. Därför är snabb tändning av belysningen en av de viktigaste egenskaperna. Steinels LED-armaturer med HF-sensor tänder ljuset i samma ögonblick som dörrbladet rör på sig. Använd IR Quattro och IR Quattro SLIM för små och medelstora rum HF 360 är den optimala lösningen, när påverkan av temperaturen försvårar en IR-bevakning (t. ex. i kopieringsrum) eller vindar Med US 360 registreras minsta rörelse trots inskränkt sikt (t. ex. skåp) na kan även konfigureras via de valfria fjärrkontrollerna. Högfrekvenssensorn, osynligt integrerad i armaturen, tänder alltid ljuset blixtsnabbt när någon stiger in i rummet Mycket effektiva STEINEL LED-system med den absolut senaste tekniken, ger en modern och energieffektiv belysning Flera typer av kupor gör att RS Pro LED S1 kan utnyttjas efter behov. T.ex. hög slagtålighet eller högsta ljusutbyte? Närvarovakt IR Quattro SLIM Diskret IR-närvarovakt Endast 4 mm sticker ner 4 x 4 meter äkta närvarodetektering Försedd med unik Retina-lins 1-kanal, 2-kanal, KNX, 1-10 V, DALI Närvarovakt IR Quattro 4 x 4 meter äkta närvarodetektering 1-kanal, 2-kanal, KNX, 1-10 V, DALI, radio RS PRO LED S 1 16 W lumen, 3000 K eller 4000 K Grundljus 10 %, sammankoppling via radio Sensor-Downlight RS PRO DL LED 15 W LED-sensor-Downlight 15 W lumen, 3000 K eller 4000 K Grundljus 10 %, även som slav-armatur Närvarovakt US ultraljud-närvarovakt Ultraljudet omsluter objekten, men detekterar ej igenom material 28 m 2 närvaroområde, takmontage 1-kanal, 2-kanal, 1-10 V Rörelsevakt HF avskärmningsbar HF-sensor HF-sensorn registrerar objekt genom tunna väggar och nedsänkta tak 12 m räckvidd i diameter, takmontage 1-kanal, 2-kanal, KNX, 1-10 V, DALI RS PRO LED R 1 11 W lumen, 3000 K eller 4000 K Enkel installation RS PRO 5800 LED Sensorarmatur LED, kapslad För robust användning: IP66, IK07 40 W lumen, 4000 K Intelligent gruppfunktion på DALI-bus Funktionsinställning i grupp Grundljus inställbart %, även som slav-armatur

10 18 Parkeringshus / Parkeringshus / 19 underjordiskt P-hus underjordiskt P-hus Sensorarmaturer Vem känner inte igen det - parkeringshus med ständigt tänt ljus, utan att någon befinner sig där. Här kan en ljusstyrning som är anpassad till behoven, ge enorma kostnadsbesparingar. Det som måste göras är, att med mycket få sensorer bevaka dessa ytor effektivt. För denna uppgift lämpar sig IR-sensorerna utmärkt. IS 3360 detekterar en yta upp till m 2 Vid infarterna är HF 3360 en idealisk sensor eftersom HF-sensorn säkert detekterar alla rörelser - t.ex. en bil eller garageport SensIQ kan användas både för tak- och väggmontage. Den klassiska belysningslösningen i ett parkeringshus är att ett helt våningsplan är tänt utan att någon befinner sig där. Med Steinels sensorbelysning som tänds vid rörelse kan stora mängder energi sparas. HF-sensorn, osynligt integrerad i armaturen, tänder alltid tillförlitligt ljuset Armaturerna kan tändas gruppvis Mycket effektiva STEINEL LED-system med den senaste tekniska utvecklingen För skapa extra trygghet finns möjlighet till grundljus Den nya extremt innovativa gruppfunktionen RS PRO 5800 LED gör det för första gången möjligt med löpande ljus! Rörelsevakter IS IR-rörelsevakt Detekterar upp till m 2, 20 m räckvidd i radie Takmontage upp till 4 m 3 pyrosensorer, IP54 Rörelsevakt IS IR-rörelsevakt Detekterar upp till 500 m 2, 20 m räckvidd i radie Vägg- & hörnmontage 2 pyrosensorer, IP54 RS PRO 5800 LED Sensorarmatur LED, kapslad För robust användning: IP66, IK07 40 W med 4600 lumen, 4000 K Intelligent gruppfunktion via DALI-bus Funktionsinställning i grupp Grundljus inställbart %, även som slav-armatur RS PRO 5850 LED Sensorarmatur LED, kapslad För robust användning: IP66, IK07 52 W med 5820 lumen, 4000 K Intelligent gruppfunktion via DALI-bus Funktionsinställning i grupp Grundljus inställbart %, även som slav-armatur Rörelsevakt sensiq 300 rörelsevakt för utomhusbruk Vägg-, hörn-, & takmontage Tre zoner à 100 och underkrypskydd Varje zon på 2-20 m kan ställas in individuellt Montage upp till 5 m höjd, IP54 Moduler som tillbehör för radio, mjukstart och potentialfri kontakt Rörelsevakt HF högfrekvens-rörelsevakt 8 m räckvidd i diameter Tack-, vägg- eller hörnmontage Perfekt för infarter där även rörelse från bilar detekteras RS PRO 5002 LED Sensorarmatur T5, kapslad 2 x 28 W T5 och LED-grundljus 6,7 W IP65 och IK07, även som slav-armatur Artikelnr. se sida 40

11 20 Idrottshall Speciella utrymmen 21 / Sensorarmaturer Höga takhöjder är inget problem för Steinels Control Pro IR HD. Med 4800 detekkteringsfält har den överlägsen detektering - även på 10 meters höjd. Speciella utrymmen i skolor eller utrymmen med andra funktioner som exempelvis ett omklädningsrum, är lokaler där ljuset ofta är tänt fast det inte behövs. IR Quattro HD garanterar en säker detektering på takhöjder upp till 10 m Med de fyra pyrosensorerna kan den på montagehöjd på 10 m, utan problem detektera en yta upp till m 2 Med skyddsgaller, skyddar du sensorn mot eventuella skador Du kan lätt ställa in sensorn via fjärrkontrollen som finns som tillbehör. Ultraljud-sensorn US 360 är perfekt konstruerad för rum med många vinklar och vrår, t.ex. omklädningsrum med förvaringsskåp, eftersom ultraljudet sprider ut sig i hela rummet IR-sensorn IS 3360 är den perfekta lösningen för öppna områden med stora ytor Sensor-belysningen RS PRO 5800 LED och RS PRO LED S1 IP 65 är en slagtåliga sensorarmaturer med integrerad HF-sensor för tuffare miljöer Med metall-avskärmingar (följer med) kan du dämpa HF-detekteringen i önskad riktning. En mycket viktig egenskap när armaturen sitter nära en vägg med rörelse bakom. Närvarovakt IR Quattro HD Skyddsgaller IR Quattro HD Närvarovakt US 360 Rörelsevakter IS x 8 meter äkta närvarodetektering Takmontage upp till 10 meters höjd 1-kanal, 2-kanal, KNX, 1-10 V, DALI Skyddar mot skador från bollar eller vandalism Artikelnr. E ultraljud-närvarovakt Ultraljudet omsluter objekten, men detekterar ej igenom material 28 m 2 närvaroområde, takmontage 1-kanal, 2-kanal, 1-10 V 360 IR-rörelsevakt Detekterar upp till m 2, 20 m räckvidd i radie Takmontage upp till 4 m 3 pyrosensorer, IP54 RS PRO 5800 LED RS PRO LED S 1 IP65 Sensorarmatur LED, kapslad För robust användning: IP66, IK07 40 W lumen, 4000 K Intelligent gruppfunktion via DALI-bus Funktionsinställning i grupp Grundljus inställbart %, även som slav-armatur För robust användning: IP65, IK10 16 W lumen (opal 900 lumen), 4000 K Grundljus 10 %, sammankoppling via radio Artikelnr. se sida 40

12 22 Höglager Lager 23 Sensorarmaturer Höglager (8-12m) ställer höga krav på sensortekniken. Tillförlitlig detektering samt avgränsning av tydliga områden är viktiga egenskaper för en fungerande belysningsanläggning. Endast IR-teknik fungerar på dessa höjder. För öppna ytor och höjder upp till 10 m rekommenderar vi IR Quattro HD för detektering av ytor upp till m 2 med endast en sensor För lagergångar har STEINEL IS 345 MX Highbay med en räckvidd på 30 m per gång Befintlig belysning kan kompletteras med sensorerna HBS 300 och 200 Lagerytor har ofta belysningen tänd hela dagen, trots att behovet kan var koncentrerat till korta stunder. Från STEINEL tänds ljuset bara då det verkligen behövs. Om inte, är det släckt eller kan dimras till ett grundljus, Kort och gott i ett lager finns en stor besparingspotential genom användningen av automatiskt ljus. Högfrekvenssensorn, osynligt integrerad i armaturen, tänder alltid tillförlitligt ljuset, armaturerna kan kopplas i grupper Mycket effektiva STEINEL LED-system med den absolut senaste tekniken Alla armaturer finns som slav-variant (utan sensor) Parallell-koppling av sensorer gör att detektorytan kan ökas ytterligare. På modellerna RS PRO 5800 & 5850 LED kan grundljuset ställas in från % och normalljuset från %. Rörelsevakt IS 345MX Highbay IR - lagergångssensor Lager med höga hyllor och gångar upp till 12 m höjd 30 m lång och 4 m bred bevakning En lins speciellt anpassad för lagergångar, IP54 Artikelnr. se sida 38 Närvarovakt IR Quattro HD Takmontage upp till 10 meters höjd 1-kanal, 2-kanal, KNX, 1-10 V, DALI RS PRO 5800 LED Sensorarmatur LED, kapslad För robust användning: IP66, IK07 40 W med 4600 lumen, 4000 K Intelligent gruppfunktion via DALI-bus Funktionsinställning i grupp Grundljus inställbart %, även som slav-armatur RS PRO 5850 LED Sensorarmatur LED, kapslad För robust användning: IP66, IK07 52 W med 5820 lumen, 4000 K Intelligent gruppfunktion via DALI-bus Funktionsinställning i grupp Grundljus inställbart %, även som slav-armatur Rörelsevakt HBS 300 Highbay 360 IR-rörelsevakt För montage på existerande höglagerarmatur Lagerhallar och hallar upp till 14 m höjd 18 m räckvidd i radie Artikelnr. se sida 38 Rörelsevakt HBS 200 Highbay IR lagergångssensor För montage på existerande höglagerarmatur Lager med höga hyllor och gångar upp till 14 m höjd 30 m lång x 4 m bred detektering Artikelnr. se sida 38 RS PRO 5002 LED Sensorarmatur T5, kapslad 2 x 28 W T5 och LED-grundljus 6,7 W IP65 och IK07, även som slav-armatur Artikelnr. se sida 40 RS PRO 5100 Sensorarmatur T5, kapslad 1 x 54 W T5 IP65 och IK07, även som slav-armatur Artikelnr. se sida 40

13 24 Utomhusbruk Utomhusbruk 25 Villor och privata hem I privata bostäder är det oftast det viktigaste med sensorstyrt ljus säkerhet och komfort men också energibesparing. Vare sig det är vid infarten eller entré dörren - ljuset ska tillförlitligt tändas varje gång någon närmar sig huset STEINEL har sensorer för alla situationer, montage på vägg, i tak eller på hörn. Tack vare sin kompakta design är IS mycket diskret och detekterar olika områden utom hus mycket tillförlitligt, med180 graders vinkel sensiq S har ett detekteringsområde som är indelat i tre zoner och räck vidden kan individuellt ställas in för varje zon Tack vare ihf 3-D teknologin kan man undvika oönskade tändningar av ljuset som orsakas av små djur och detekteringsområdet kan exakt ställas in elektroniskt i tre olika områden med en räckvidd på 8 m. Affärskomplex Utomhus, runt affärsbyggnader handlar det fram för allt om säkerhet och effektivitet vid detektering av stora ytor när man vill använda rörelsevakter. sensiq kan installeras upp till en montagehöjd på 5 m, antingen på vägg, under tak eller på hörn Med IS 3180 kan ytor på upp till 500 m2 bevakas utomhus Förutom IR-vakter finns det även från STEINEL den nya ihf-teknologin, som öppnar för helt nya möjligheter när det gäller detektering utomhus Montera IR-sensorn tvärs gåriktningen, för att få en så bra detektering som möjligt. Rörelsevakt ihf 3D Rörelsevakt IS 3180 Rörelsevakt IS 3180 Rörelsevakt sensiq Intelligent HF-sensor Perfekt rörelsevakt för utomhusbruk Räckvidden 0,5-8 m, kan ställas in exakt i 3 riktningar Säker detektering oavsett från vilken riktning Inga oönskade tändningar på grund av smådjur Finns även för KNX Artikelnr. se sida IR-rörelsevakt Detekterar upp till 500 m 2, 20 m räckvidd i radie Vägg- & hörnmontage 2 pyrosensorer, IP IR-rörelsevakt Detekterar upp till 500 m 2, 20 m räckvidd i radie Vägg- & hörnmontage 2 pyrosensorer, IP rörelsevakt för utomhusbruk Vägg-, hörn-, & takmontage Tre zoner à 100 och underkrypskydd Varje zon på 2-20 m kan ställas in individuellt Montage upp till 5 m höjd, IP54 Moduler som tillbehör för radio, mjukstart och potentialfri kontakt Rörelsevakt IS Rörelsevakt sensiq S 180 IR-sensor, 2 pyrosensorer Diskret, smälter in i miljön Utomhus, ytor upp till 200 m 2 Räckvidd upp till max. 12 m Artikelnr. se sida IR-sensor Vägg- & hörnmontage Tre zoner à 100 och underkrypskydd Varje zon på 2-20 m kan ställas in individuellt Montage upp till 5 m höjd, IP54 Finns även för KNX Artikelnr. se sida 38

14 26 Sensorarmaturer för utomhusbruk STEINEL har ett stort urval av LED-sensor-armaturer för utomhusbruk. Vare sig det gäller privata hus, bostadsrättföreningar, hyreshus eller entréer på affärskomplex med detta stora urval hittar du säkert den passande armaturen 27 Sensorarmaturer för utomhusbruk ger komfort och säkerhet genom den innovativa IR-sensorteknologin Integrerade LED-ljussystem fungerar störningsfritt mot sensorerna Grundljus ger en effektfull belys ning av husnumret under natten Vid behov kan du tända ett permanent ljus i 4 tim genom att trycka på strömställaren 2ggr. Sensorarmatur för utomhusbruk L 650 LED Sensorarmatur för utomhusbruk L 691 LED Sensorarmatur för utomhusbruk L 680 LED Sensorarmatur för utomhusbruk L 665 LED LED-sensorarmatur för utomhusbruk Slagtålig kupa av pc IK IR-sensor, 12 m räckvidd 8 W LED-ljussystem, Grundljus, mjukstart Artikelnr. se sida 40 LED-sensorarmatur för utomhusbruk 360 IR-sensor, 8 m räckvidd 16 W LED-ljussystem, Grundljus, mjukstart Fyra olika funktionsprogram Artikelnr. se sida 40 LED-sensorarmatur för utomhusbruk 140 IR-sensor, 12 m räckvidd 8 W LED-ljussystem Grundljus, mjukstart Artikelnr. se sida 40 LED-sensorarmatur för utomhusbruk 360 IR-sensor, 8 m räckvidd 9 W LED-ljussystem, belyst husnummer Grundljus, mjukstart Fyra olika funktionsprogram Artikelnr. se sida 41 Sensorarmatur för utomhusbruk L 675 LED Sensorarmatur för utomhusbruk L 676 LED Sensorarmatur för utomhusbruk L 666 LED Sensorarmatur för utomhusbruk L 690 LED LED-sensorarmatur för utomhusbruk 360 IR-sensor, 8 m räckvidd 9 W LED-ljussystem, belyst husnummer Grundljus, mjukstart Fyra olika funktionsprogram Artikelnr. se sida 40 LED-sensorarmatur för utomhusbruk 360 IR-sensor, 8 m räckvidd 8 W LED-ljussystem, belyst husnummer Grundljus, mjukstart Fyra olika funktionsprogram Artikelnr. se sida 40 LED-sensorarmatur för utomhusbruk 360 IR-sensor, 8 m räckvidd 8 W LED-ljussystem, belyst husnummer Grundljus, mjukstart Fyra olika funktionsprogram Artikelnr. se sida 41 LED-sensorarmatur för utomhusbruk 360 IR-sensor, 8 m räckvidd 16 W LED-ljussystem, Grundljus, mjukstart Fyra olika funktionsprogram Artikelnr. se sida 41

15 28 Skyltbelysning Sensorarmaturer 29 för utomhusbruk för utomhusbruk Strålkastare som är avsedda för att kraftigt belysa ytor har ett stort användningsområde. Ofta handlar det om skyltar, firmalogotyper eller affischer. Tidigare har nästan enbart halogenstrålkastare kunnat användas. Nackdelen är den korta livslängden och den höga energiförbrukning för en halogenljuskälla, vilket innebär väldigt höga drifts- och underhållskostnader. Utan användningen av rörelsevakter har belysning för stora ytor utomhus en mycket hög energiförbrukning Det är först vid användning tillsammans med rörelsevakter som ljuset tänds smart och efter behov. Framför allt vid infarter och på baksidan av byggnader installeras gärna sensorstrålkastarna som en säkerhetsåtgärd. Tack vare integrerat skymningsrelä kan reklamytorna automatiskt belysas under natten med den bredstrålande LED-belysningen från STEINEL Energisnålt LED-ljus med mycket lång livslängd Kan sammankopplas i grupp Med LED-strålkastarna XLED 25 och 10 erbjuder STEINEL två olika ljusstyrkor 4000 och 2000 lumen Belyser ytor upp till 500 m 2 utan problem Strålkastarna har ett vridbart strålkastarhuvud, 10 % grundljus och ett aktivt LED-kylsystem Strålkastarhuvudet kan vridas 180 för att belysa ytorna nerifrån eller uppifrån. Utöka belysningsområdet genom sammankoppling med fler strålkastare. Skyltbelysning XLED FL-100 LED-strålkastare med skymningsrelä För skyltar, affischer och fasader 25 W med 1016 lumen, färgåtergivningsindex RA 90 Armlängd 100 cm, upp till 16 strålkastare kan styras per grupp Artikelnr. se sida 41 Skyltbelysning XLED FL-50 LED-strålkastare med skymningsrelä För skyltar, affischer och fasader 25 W med 1016 lumen, färgåtergivningsindex RA 90 Armlängd 50 cm, upp till 16 strålkastare kan styras per grupp Artikelnr. se sida 41 Sensor-strålkastare XLED 25 LED-strålkastare med rörelsevakt 240 IR-sensor med 12 m räckvidd 62 W 4000 lumen Grundljus 10 % Finns även som slav och för Impulser-systemet Artikelnr. se sida 41 Sensor-strålkastare XLED 10 LED-strålkastare med rörelsevakt 240 IR-sensor med 12 m räckvidd 30 W 2000 lumen Grundljus 10 % Finns även som slav och för Impulser-systemet Artikelnr. se sida 41

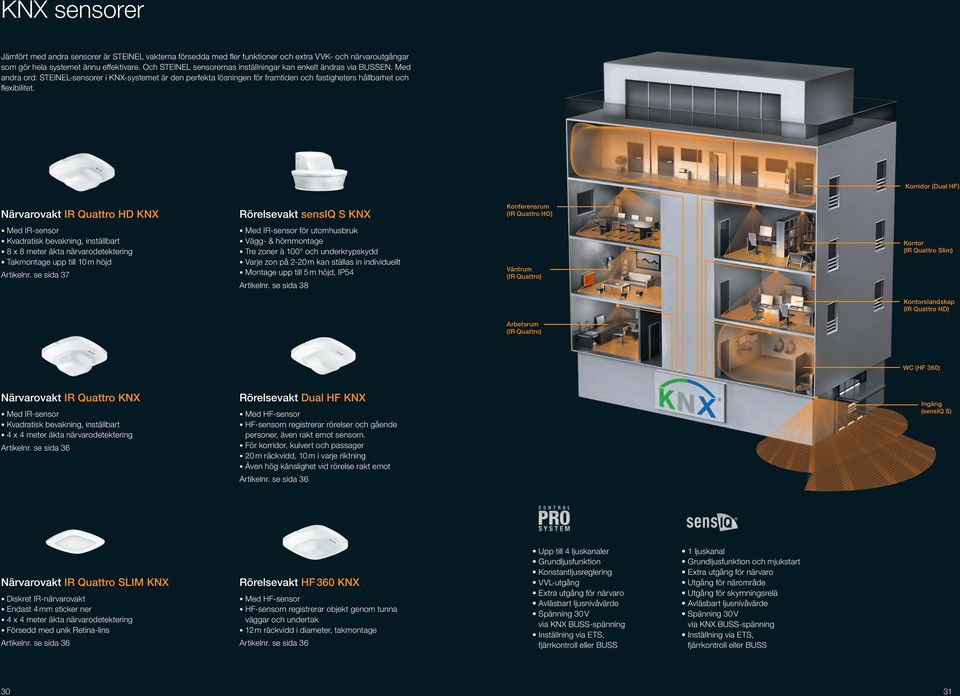

16 KNX sensorer Jämfört med andra sensorer är STEINEL vakterna försedda med fler funktioner och extra VVK- och närvaroutgångar som gör hela systemet ännu effektivare. Och STEINEL sensorernas inställningar kan enkelt ändras via BUSSEN. Med andra ord: STEINEL-sensorer i KNX-systemet är den perfekta lösningen för framtiden och fastigheters hållbarhet och flexibilitet. Korridor (Dual HF) Närvarovakt IR Quattro HD KNX Rörelsevakt sensiq S KNX Konferensrum (IR Quattro HD) 8 x 8 meter äkta närvarodetektering Takmontage upp till 10 m höjd för utomhusbruk Vägg- & hörnmontage Tre zoner à 100 och underkrypskydd Varje zon på 2-20 m kan ställas in individuellt Montage upp till 5 m höjd, IP54 Artikelnr. se sida 38 Väntrum (IR Quattro) Kontor (IR Quattro Slim) Kontorslandskap (IR Quattro HD) Arbetsrum (IR Quattro) WC (HF 360) Närvarovakt IR Quattro KNX 4 x 4 meter äkta närvarodetektering Rörelsevakt Dual HF KNX Med HF-sensor HF-sensorn registrerar rörelser och gående personer, även rakt emot sensorn. För korridor, kulvert och passager 20 m räckvidd, 10 m i varje riktning Även hög känslighet vid rörelse rakt emot Ingång (sensiq S) Närvarovakt IR Quattro SLIM KNX Diskret IR-närvarovakt Endast 4 mm sticker ner 4 x 4 meter äkta närvarodetektering Försedd med unik Retina-lins Rörelsevakt HF 360 KNX Med HF-sensor HF-sensorn registrerar objekt genom tunna väggar och undertak 12 m räckvidd i diameter, takmontage Upp till 4 ljuskanaler Grundljusfunktion Konstantljusreglering VVL-utgång Extra utgång för närvaro Avläsbart ljusnivåvärde Spänning 30 V via KNX BUSS-spänning Inställning via ETS, fjärrkontroll eller BUSS 1 ljuskanal Grundljusfunktion och mjukstart Extra utgång för närvaro Utgång för närområde Utgång för skymningsrelä Avläsbart ljusnivåvärde Spänning 30 V via KNX BUSS-spänning Inställning via ETS, fjärrkontroll eller BUSS 30 31

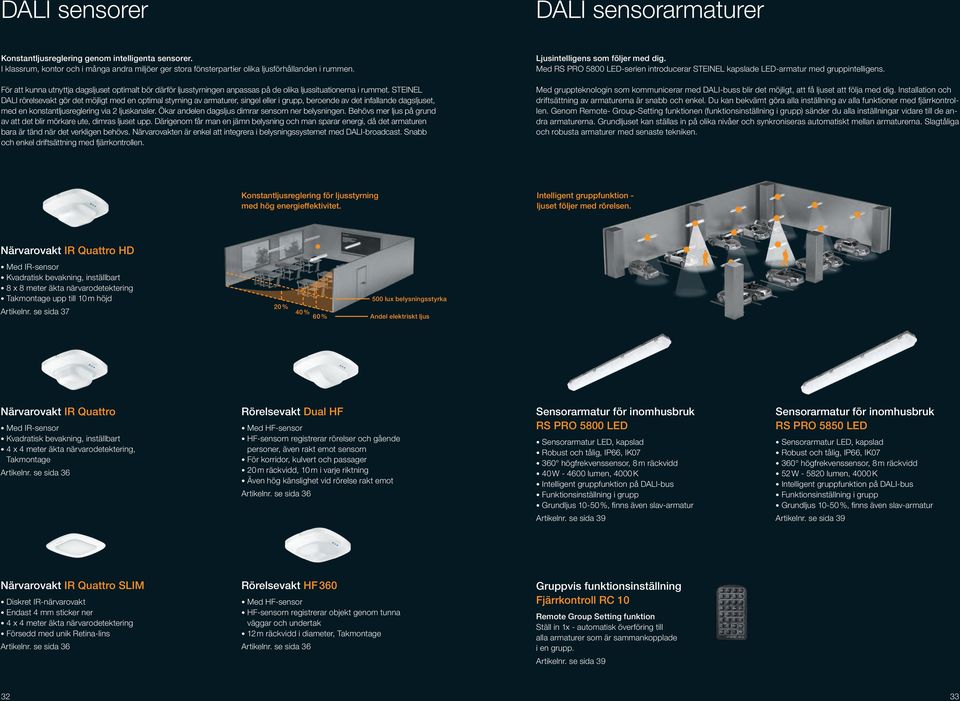

17 DALI sensorer DALI sensorarmaturer Konstantljusreglering genom intelligenta sensorer. I klassrum, kontor och i många andra miljöer ger stora fönsterpartier olika ljusförhållanden i rummen. För att kunna utnyttja dagsljuset optimalt bör därför ljusstyrningen anpassas på de olika ljussituationerna i rummet. STEINEL DALI rörelsevakt gör det möjligt med en optimal styrning av armaturer, singel eller i grupp, beroende av det infallande dagsljuset, med en kon stantljusreglering via 2 ljuskanaler. Ökar andelen dagsljus dimrar sensorn ner belysningen. Behövs mer ljus på grund av att det blir mörkare ute, dimras ljuset upp. Därigenom får man en jämn belysning och man sparar energi, då det armaturen bara är tänd när det verkligen behövs. Närvarovak ten är enkel att integrera i belysningssystemet med DALI-broadcast. Snabb och enkel driftsättning med fjärrkontrollen. Ljusintelligens som följer med dig. Med RS PRO 5800 LED-serien introducerar STEINEL kapslade LED-armatur med gruppintelligens. Med gruppteknologin som kommunicerar med DALI-buss blir det möjligt, att få ljuset att följa med dig. Installation och driftsättning av armaturerna är snabb och enkel. Du kan bekvämt göra alla inställning av alla funktioner med fjärrkontrollen. Genom Remote- Group-Setting funktionen (funktionsinställning i grupp) sänder du alla inställningar vidare till de andra armaturerna. Grundljuset kan ställas in på olika nivåer och synkroniseras automatiskt mellan armaturerna. Slagtåliga och robusta armaturer med senaste tekniken. Konstantljusreglering för ljusstyrning med hög energieffektivitet. Intelligent gruppfunktion - ljuset följer med rörelsen. Närvarovakt IR Quattro HD 8 x 8 meter äkta närvarodetektering Takmontage upp till 10 m höjd 20 % 40 % 60 % 500 lux belysningsstyrka Andel elektriskt ljus Närvarovakt IR Quattro 4 x 4 meter äkta närvarodetektering, Takmontage Rörelsevakt Dual HF Med HF-sensor HF-sensorn registrerar rörelser och gående personer, även rakt emot sensorn För korridor, kulvert och passager 20 m räckvidd, 10 m i varje riktning Även hög känslighet vid rörelse rakt emot RS PRO 5800 LED Sensorarmatur LED, kapslad Robust och tålig, IP66, IK högfrekvenssensor, 8 m räckvidd 40 W lumen, 4000 K Intelligent gruppfunktion på DALI-bus Funktionsinställning i grupp Grundljus %, finns även slav-armatur RS PRO 5850 LED Sensorarmatur LED, kapslad Robust och tålig, IP66, IK högfrekvenssensor, 8 m räckvidd 52 W lumen, 4000 K Intelligent gruppfunktion på DALI-bus Funktionsinställning i grupp Grundljus %, finns även slav-armatur Närvarovakt IR Quattro SLIM Diskret IR-närvarovakt Endast 4 mm sticker ner 4 x 4 meter äkta närvarodetektering Försedd med unik Retina-lins Rörelsevakt HF 360 Med HF-sensor HF-sensorn registrerar objekt genom tunna väggar och undertak 12 m räckvidd i diameter, Takmontage Gruppvis funktionsinställning Fjärrkontroll RC 10 Remote Group Setting funktion Ställ in 1x - automatisk överföring till alla armaturer som är sammankopplade i en grupp

18 Helt exakt i stället för ungefär. STEINEL PROFESSIONAL Planeringsverktyg Planeringsverktyget PROLog ger svar på frågan: Hur mycket energi kan sparas i vårt projekt med intelligent sensorteknik? Med planeringsverktyget PROLog tar du enkelt och exakt fram energisparpotentialen i en byggnad. Det betyder för dig: en exakt mätning, i stället för en uppskattning. Många gånger är det svårt att uppskatta hur användningen ser ut av ett rum. Med PROLog från STEINEL behöver du inte beräkna energibesparingen på en höft, utan du beräknar helt exakt vad intelligent sensorteknik ger för energibesparing i hela fastigheten. PROLog mäter rörelserna i rummet och infallande dagsljus och beräknar sedan hur mycket armaturerna är tända i onödan. Den individuella användningsprofilen ger besparingspotentialen. Med PROLog och PROLog-programvaran får du ett instrument med vilket du kan mäta exakt den onödiga energianvändningen och beräkna den faktiska, individuella energibesparingen. Och resultatet? En åtgärdsplan för optimal ljusstyrning i alla byggnader. Helt enkelt intelligent. international member RELUX I Relux har du förutom möjligheten att beräkna ljuset även möjlighet att placera in och visualisera sensorer och deras räckvidd. I programvaran RELUX för proffs finner du alla data för planeringen av ljus och armaturer från STEINEL, men även för den exakta planeringen av våra sensorers bevakningsområde inklusive visualiseringar. Ladda ner från DIALux Dialux är en gratis programvara som finns att ladda ner gratis från Programmet är ett fantastiskt verktyg för att beräkna och visualisera ljus i rum eller utomhusmiljöer. Du kan inte bara få reda på vilka belysningsstyrkor rummet får utan du kan också se visualiseringar i 3D för att få en känsla för hur armaturer och ljus sprider sig i rummet. I programmet finns möjlighet att ladda ner och beräkna alla produkter från Steinel Professional. Exklusivt för STEINEL Professional kunder är ljusplanerings- och visualiseringsdata from nu tillgängliga som Onlineplugin för DIALux. Under nedladdningslänken finns ljusfördelningskurvor, tekniska data och 3D-volymdata

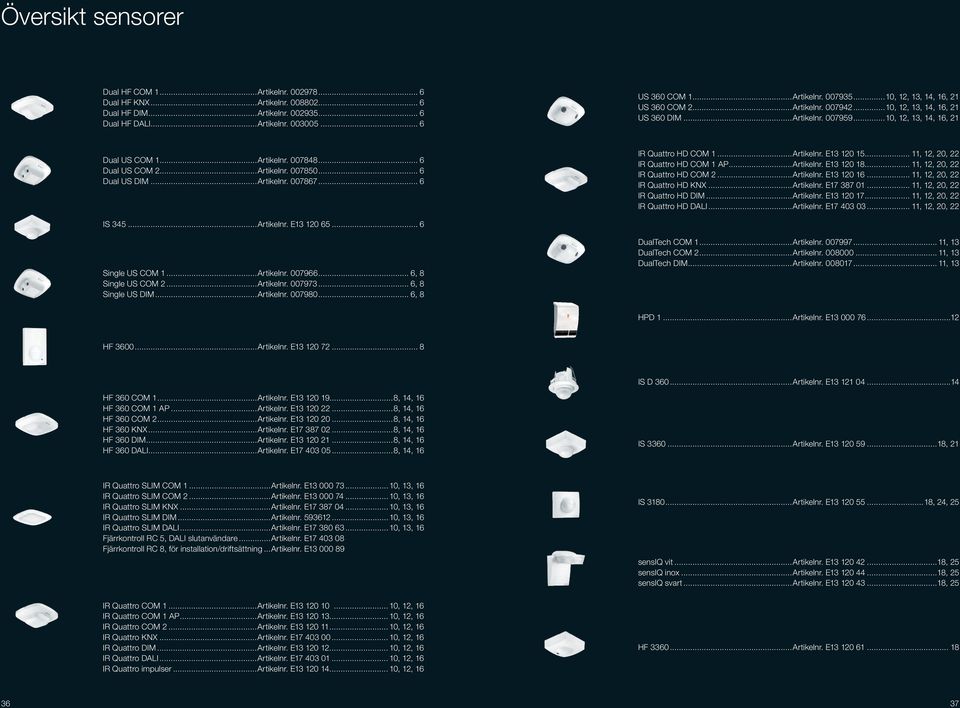

19 Översikt sensorer Dual HF COM 1...Artikelnr Dual HF KNX...Artikelnr Dual HF DIM...Artikelnr Dual HF DALI...Artikelnr US 360 COM 1...Artikelnr , 12, 13, 14, 16, 21 US 360 COM 2...Artikelnr , 12, 13, 14, 16, 21 US 360 DIM...Artikelnr , 12, 13, 14, 16, 21 Dual US COM 1...Artikelnr Dual US COM 2...Artikelnr Dual US DIM...Artikelnr IR Quattro HD COM 1...Artikelnr. E , 12, 20, 22 IR Quattro HD COM 1 AP...Artikelnr. E , 12, 20, 22 IR Quattro HD COM 2...Artikelnr. E , 12, 20, 22 IR Quattro HD KNX...Artikelnr. E , 12, 20, 22 IR Quattro HD DIM...Artikelnr. E , 12, 20, 22 IR Quattro HD DALI...Artikelnr. E , 12, 20, 22 IS Artikelnr. E Single US COM 1...Artikelnr , 8 Single US COM 2...Artikelnr , 8 Single US DIM...Artikelnr , 8 DualTech COM 1...Artikelnr , 13 DualTech COM 2...Artikelnr , 13 DualTech DIM...Artikelnr , 13 HPD 1...Artikelnr. E HF Artikelnr. E IS D Artikelnr. E HF 360 COM 1...Artikelnr. E , 14, 16 HF 360 COM 1 AP...Artikelnr. E , 14, 16 HF 360 COM 2...Artikelnr. E , 14, 16 HF 360 KNX...Artikelnr. E , 14, 16 HF 360 DIM...Artikelnr. E , 14, 16 HF 360 DALI...Artikelnr. E , 14, 16 IS Artikelnr. E , 21 IR Quattro SLIM COM 1...Artikelnr. E , 13, 16 IR Quattro SLIM COM 2...Artikelnr. E , 13, 16 IR Quattro SLIM KNX...Artikelnr. E , 13, 16 IR Quattro SLIM DIM...Artikelnr , 13, 16 IR Quattro SLIM DALI...Artikelnr. E , 13, 16 Fjärrkontroll RC 5, DALI slutanvändare...artikelnr. E Fjärrkontroll RC 8, för installation/driftsättning...artikelnr. E IR Quattro COM 1...Artikelnr. E , 12, 16 IR Quattro COM 1 AP...Artikelnr. E , 12, 16 IR Quattro COM 2...Artikelnr. E , 12, 16 IR Quattro KNX...Artikelnr. E , 12, 16 IR Quattro DIM...Artikelnr. E , 12, 16 IR Quattro DALI...Artikelnr. E , 12, 16 IR Quattro impulser...artikelnr. E , 12, 16 IS Artikelnr. E , 24, 25 sensiq vit...artikelnr. E , 25 sensiq inox...artikelnr. E , 25 sensiq svart...artikelnr. E , 25 HF Artikelnr. E

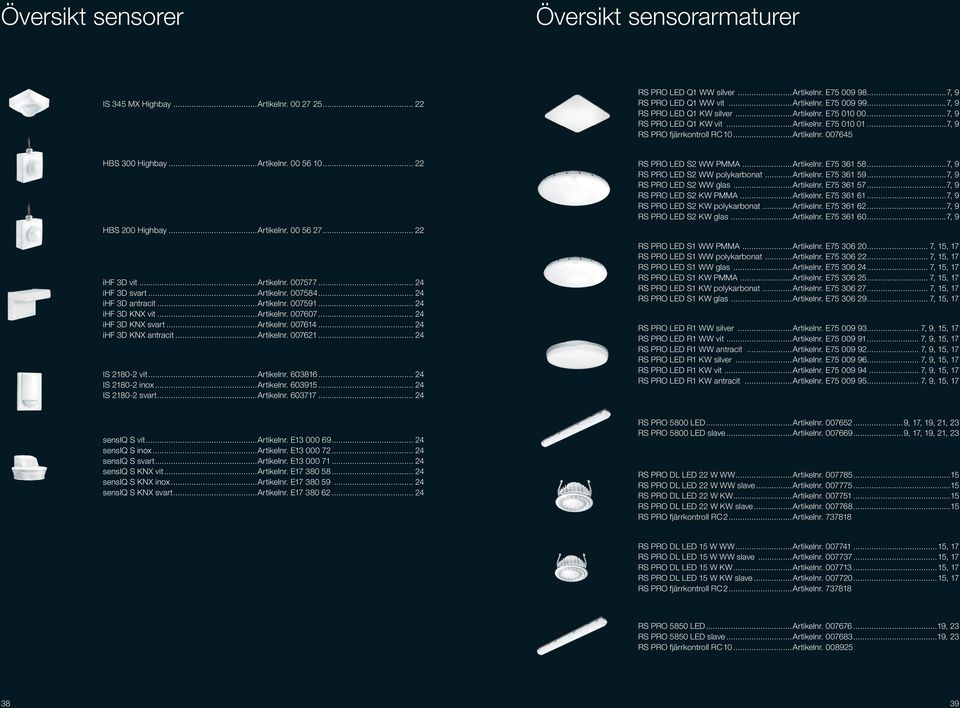

20 Översikt sensorer Översikt sensorarmaturer IS 345 MX Highbay...Artikelnr RS PRO LED Q1 WW silver...artikelnr. E , 9 RS PRO LED Q1 WW vit...artikelnr. E , 9 RS PRO LED Q1 KW silver...artikelnr. E , 9 RS PRO LED Q1 KW vit...artikelnr. E , 9 RS PRO fjärrkontroll RC 10...Artikelnr HBS 300 Highbay...Artikelnr HBS 200 Highbay...Artikelnr ihf 3D vit...artikelnr ihf 3D svart...artikelnr ihf 3D antracit...artikelnr ihf 3D KNX vit...artikelnr ihf 3D KNX svart...artikelnr ihf 3D KNX antracit...artikelnr IS vit...artikelnr IS inox...artikelnr IS svart...artikelnr RS PRO LED S2 WW PMMA...Artikelnr. E , 9 RS PRO LED S2 WW polykarbonat...artikelnr. E , 9 RS PRO LED S2 WW glas...artikelnr. E , 9 RS PRO LED S2 KW PMMA...Artikelnr. E , 9 RS PRO LED S2 KW polykarbonat...artikelnr. E , 9 RS PRO LED S2 KW glas...artikelnr. E , 9 RS PRO LED S1 WW PMMA...Artikelnr. E , 15, 17 RS PRO LED S1 WW polykarbonat...artikelnr. E , 15, 17 RS PRO LED S1 WW glas...artikelnr. E , 15, 17 RS PRO LED S1 KW PMMA...Artikelnr. E , 15, 17 RS PRO LED S1 KW polykarbonat...artikelnr. E , 15, 17 RS PRO LED S1 KW glas...artikelnr. E , 15, 17 RS PRO LED R1 WW silver...artikelnr. E , 9, 15, 17 RS PRO LED R1 WW vit...artikelnr. E , 9, 15, 17 RS PRO LED R1 WW antracit...artikelnr. E , 9, 15, 17 RS PRO LED R1 KW silver...artikelnr. E , 9, 15, 17 RS PRO LED R1 KW vit...artikelnr. E , 9, 15, 17 RS PRO LED R1 KW antracit...artikelnr. E , 9, 15, 17 sensiq S vit...artikelnr. E sensiq S inox...artikelnr. E sensiq S svart...artikelnr. E sensiq S KNX vit...artikelnr. E sensiq S KNX inox...artikelnr. E sensiq S KNX svart...artikelnr. E RS PRO 5800 LED...Artikelnr , 17, 19, 21, 23 RS PRO 5800 LED slave...artikelnr , 17, 19, 21, 23 RS PRO DL LED 22 W WW...Artikelnr RS PRO DL LED 22 W WW slave...artikelnr RS PRO DL LED 22 W KW...Artikelnr RS PRO DL LED 22 W KW slave...artikelnr RS PRO fjärrkontroll RC 2...Artikelnr RS PRO DL LED 15 W WW...Artikelnr , 17 RS PRO DL LED 15 W WW slave...artikelnr , 17 RS PRO DL LED 15 W KW...Artikelnr , 17 RS PRO DL LED 15 W KW slave...artikelnr , 17 RS PRO fjärrkontroll RC 2...Artikelnr RS PRO 5850 LED...Artikelnr , 23 RS PRO 5850 LED slave...artikelnr , 23 RS PRO fjärrkontroll RC 10...Artikelnr

21 Översikt sensorarmaturer RS PRO 5002 LED...Artikelnr. E , 23 RS PRO 5002 LED slave...artikelnr. E , 23 L 665 LED aluminium silver...artikelnr. E RS PRO LED S1 IP 65...Artikelnr. E RS PRO LED S1 IP 65 opal...artikelnr. E L 666 LED aluminium silver...artikelnr. E RS PRO Artikelnr. E RS PRO 5100 slave...artikelnr. E L 690 LED aluminium silver PMMA...Artikelnr. E L 690 LED aluminium antracit PMMA...Artikelnr. E L 690 LED aluminium silver glas...artikelnr. E L 690 LED aluminium antracit glas...artikelnr. E L 650 LED vit...artikelnr L 650 LED grå...artikelnr XLED FL-100 vit...artikelnr. E XLED FL-100 svart...artikelnr. E XLED FL-50 vit...artikelnr. E XLED FL-50 svart...artikelnr. E L 691 LED aluminium silver PMMA...Artikelnr. E L 691 LED aluminium antracit PMMA...Artikelnr. E L 691 LED aluminium silver Glas...Artikelnr. E L 691 LED aluminium antracit Glas...Artikelnr. E L 675 LED aluminium silver...artikelnr L 675 LED aluminium antracit...artikelnr XLED 25 vit...artikelnr. E XLED 25 svart...artikelnr. E XLED-SL 25 vit...artikelnr. E XLED-SL 25 svart...artikelnr. E XLED-FE 25 vit...artikelnr. E XLED-FE 25 svart...artikelnr. E L 676 LED aluminium silver...artikelnr L 676 LED aluminium antracit...artikelnr XLED 10 vit...artikelnr. E XLED 10 svart...artikelnr. E XLED-SL 10 vit...artikelnr. E XLED-SL 10 svart...artikelnr. E XLED-FE 10 vit...artikelnr. E XLED-FE 10 svart...artikelnr. E L 680 LED glas vit...artikelnr L 680 LED glas silver...artikelnr L 680 LED rostfritt stål...artikelnr L 680 LED aluminium silver...artikelnr L 680 LED aluminium antracit...artikelnr Energieffektklass: De avbildade LED-armaturerna har LED-lampor i energiklasserna A++ till A. Lamporna kan inte inte bytas ut i armaturen

22 Kvalitet och service. Varumärket STEINEL 25 års erfarenhet av sensorteknik Unik kunskap kring samspelet mellan armatur och sensor Alla produkter tillverkas i egna fabriker i Europa STEINEL teknisk support och kundservice Telefon: E-post: info@khs.se Måndag - fredag kl års garanti på alla STEINeL Professional Vi utvecklar alla produkter i egen regi, dessutom tillverkar produktern på egna fabriker i Eurpoa. Varje STEINEL-produkt kontroller och funktionstestas innan levereras. Därför kan vi garantera ursprunget, den höga kvalitén och den långa livslängden på alla våra produkter. Ytterligare ett argument som bekräftar STEINELs höga kvalité är att vi lämnar 5-års garanti på alla produkter i sortimentet STEINEL Professional. Produktöversikt Teknisk data Bruksanvisningar STEINEL reservdelsservice Garanti på att originaldelar finns att köpa Kostnadsfri planering och beräkning Telefon: E-post: info@khs.se Certifierad kvalitet Det är en självklarhet för oss att alla produkter från STEINEL uppfyller europeiska säkerhetsnormer. Det kräver mycket arbete och är tekniskt inte alltid så lätt, men det hindrar oss inte. Vi gör det gärna. För att kunna garantera certifierad kvalitet till 100 %. STEINEL akademi Vårt utbildningscentrum i Herzebrock står till förfogande för dig och dina kunder Telefon: +49 (0) 5245 / E-post: academy@steinel.de Naturligtvis är vårt managementsystem certifierat enligt kvalitetsnorm DIN EN ISO 9001 och miljönorm DIN EN ISO STEINEL lokalt Distriktsrepresentanter är din lokala kontakt som kan hjälpa till med besök på plats. Säljdisplayer och utställning för produktpresentation 42

23 KARL H STRÖM AB Verktygsvägen 4 S Jönköping Sverige Telefon Fax E-post info@khs.se /2015 Tekniska ändringar förbehålles.
