1 MAKE A MOVE Enstos energisnåla belysningslösningar 1

2 Make a move

3 Make a move INNEHÅLL Den ovanliga kombinationen Du kommer strax att märka något. Att idén bakom rörelsestyrd belysning innehåller en mycket ovanlig kombination. När du väljer Enstos rörelsestyrda belysning tar du hänsyn till två viktiga intressen: Miljön och pengar. Och du kan nu spara på båda. Kalla inte rörelsestyrd belysning en revolution. Kalla den hellre en evolution. Resultatet av lång utveckling med eftertanke. Satsa på en lösning vars tid är här och nu. Make a move Vi tänder upp Sveriges fastigheter Sverige går mot grönare tider Rörelsestyrd belysning Ensto PIR Ensto Radar Radar Box Den enkla installationen Referensobjekt Trapphus Korridorer Garage Sekundära utrymmen PIR- och Radar-familjer Produkter Teknisk information

4 2 Make a move

5 Vi TÄNDER upp Sveriges fastigheter Men bara när det behövs När en fastighet är utrustad med Enstos röreselstyrda belysningssystem sparar du elektricitet och pengar. Dessutom behöver ingen famla i mörkret efter strömbrytaren. Vi säger: Ljus där det behövs, när det behövs. Ensto erbjuder lösningar för all slags fastighetsbelysning, från bostadshus till kontor och offentliga byggnader. I vårt sortiment ingår allt från enskilda komponenter till heltäckande belysningssystem. Det gör Ensto till Sveriges ledande leverantör av rörelsestyrd fastighetsbelysning. Vi förser våra kunder med energisnåla lösningar. I reda pengar betyder det att de kan få en lägre elräkning. Faktiskt ända upp till 85 % lägre. Det är en kännbar minskning som ni vinner på. Hur gör vi det då? Jo, Enstos rörelsestyrda belysning drar nytta av två teknologier: Ensto PIR (Passiv Infraröd) reagerar på kroppsvärme i kombination med rörelse. Det innebär automatiskt ljus när någon behöver det och bara då. Det är ett enkelt sätt att spara energi. Ensto Radar reagerar på all slags rörelse. Den aktiva Radar-sensorn reagerar snabbare än PIR-sensorn men är känsligare för rörelse. Det ger andra möjligheter än PIR. För att tackla varje frågeställning får ni hjälp av Enstos ljuskonsulter under hela projektet. Dra nytta av vår långa erfarenhet. Då får ni ett genomtänkt belysningssystem som är anpassat efter fastigheten i fråga. Vad du ska förvänta dig av oss Enstos produkter har utvecklats för att täcka alla behov som finns i och runt en fastighet, till exempel trapphus, korridorer, tvättstugor, badrum, garage och kök. Vi vet att belysningssystem utsätts för hårt slitage. Därför använder vi genomgående material av högsta kvalitet i alla produkter. Kvaliteten försäkrar vi oss om genom egen tillverkning vilket också betyder snabb leverans. Det finns förstås en oslagbar fördel med egen utveckling och tillverkning. Vi lägger tyngdpunkten på vad våra kunder uppskattar mest, energisnåla och pålitliga lösningar som är enkla att installera. Dessutom märker våra kunder Enstos kvalitetstänkande när kostnaderna sjunker. Enstos produkter har nämligen låga underhållskostnader. I vårt sortiment hittar du alltid en passande lösning, en lämplig produktfamilj och en smakfull design. Enstos produkter i ett nötskal: En komplett palett av styrda belysningslösningar för inom- och utomhusbruk. Egen tillverkning garanterar hög kvalitet och kort leveranstid. Är kvalitets- och miljöcertifierade enligt ISO och CE. Utvecklas för att spara så mycket energi som möjligt. Flexibla system som kan kombineras efter behov. 3

6 Sverige går mot grönare tider Gör det du också! Vi svenskar kan med gott samvete vara stolta. Vi är duktiga på att spara energi och återanvända. Men vi kan bli bättre. Mycket bättre. På Ensto vet vi att Sveriges fastighetsägare i hög grad kan bidra till lägre energiförbrukning. Ett av de viktigaste sätten är att förnya belysningssystemen både ute och inne. Det är inte svårt och dyrt. Det är precis tvärtom. Varje dag ser allt fler svenskar poängen med energisnåla lösningar. Tiden är rätt för att nu uppgradera till Enstos energisparande system. När belysningssystem planeras noggrant kan fastighetens elförbrukning minska rejält. Det betyder att det finns två klara vinnare. Du och miljön. Grönare grad för grad Ensto har ett brett sortiment av produkter och belysningslösningar. Men vår filosofi är alltid den samma: Ljus där det behövs, när det behövs. Varför ska lamporna i hela trapphuset tändas när en person går på första plan? Varför ska källarlamporna lysa flera dagar för att någon glömde släcka? Det är mycket bättre om lamporna reagerar på rörelse och värme. Då behöver inte mormor och vi andra leta efter strömbrytaren. Det är bekvämt. Det är ekonomiskt. Och det är miljövänligt. Det är Enstos bidrag till en grönare värld. Visst, ännu finns det mycket att göra. Men vi är optimister. När vi jobbar tillsammans är små och stora förändringar möjliga. Sänk elräkningen med Ensto Du vill förstås också veta hur många kronor du kan spara genom att samarbeta med oss på Ensto. Låt oss först bekanta oss med den aktuella fastigheten. Sedan kan vi ge dig en behovsanalys. Efter det får du ett investeringsunderlag med en kalkyl av hur mycket elektricitet som du kan spara. Lampor som inte lyser i onödan och Enstos energisnåla komponenter betyder att fastighetens elförbrukning sjunker rejält. Det går att sänka fastighetens elförbrukning med upp till 85 %. Det är en minskning som verkligen syns på elräkningen. Och vi talar inte om önskedrömmar. Det är fullt möjligt eftersom Enstos team av ljuskonsulter står till ditt förfogande under hela processen, från projekteringen till installationsarbetet. Vi snålar med elektriciteten, men vi slösar gärna med goda råd. Det sköna ljuset I dag forskas det mycket i hur ljus påverkar oss människor. Vi vet att det finns stora skillnader mellan olika slags ljus. Det finns helt enkelt bra ljus och det finns dåligt ljus. Ensto satsar på ljus av högsta kvalitet. Vi tycker att allt ljus ska vara behagligt att vistas i, oavsett om det handlar om ett kontor eller en källare. Därför hjälper vi dig med ljusplaneringen så att den blir optimal. Och därför utvecklar vi också hela tiden våra belysningssystem. På de följande sidorna kan du läsa mer om Enstos olika lösningar. Efter det vill du säkert räkna ut hur mycket du kan spara. Då är du välkommen att använda vår kalkylator på: Eller ännu bättre: Dra nytta av vår långa erfarenhet och ta kontakt. Då får du genast hjälp av Enstos ljuskonsulter. Ensto Building Technology btsweden@ensto.com 4 Make a move

7 Stora inbesparingar väntar Ta kontakt så räknar vi tillsammans ut hur stora dina inbesparingar kan bli. Titta också på sidorna 20 27, där visar vi flera exempel på hur Enstos kostnadseffektiva lösningar hjälper dig att spara energi och pengar. Slå inte pannan i väggen Vad uppfann engelsmannen John Holmes 1884? Jo, strömbrytaren. Med ett knäpp kunde vem som helst tända sina lampor. Men också glömma släcka efter sig. Världen har förändrats under 125 år. Strömbrytaren är inte alltid den bästa lösningen. Du vet, när lådan är tung och du försöker tända lyset med pannan. Det är enklare när lamporna tänds och släcks automatiskt. Och kanske ännu viktigare: Världens energiresurser håller på att ta slut. Men onödig belysning slösar ändå en massa elektricitet. Dag efter dag, vecka efter vecka. Låt oss sätta stopp för slöseriet Med Ensto som din samarbetspartner får du ett fiffigt belysningssystem som sparar elektricitet och som uppskattas av användarna. 5

8 6 Make a move

9 RÖRELSESTYRD BELYSNING Beslutet som ingen har ångrat Att utrusta en fastighet med Enstos rörelsestyrda belysningssystem är ett klokt beslut. Tack vare våra energisnåla lösningar sjunker elkonsumtionen kännbart. Samtidigt blir vardagen bekvämare för alla som vistas i fastigheten. Stundens behov ska avgöra Enstos belysningssystem innebär att ljuset anpassas efter stundens behov, när någon behöver ljus. Lamporna lyser inte dygnet runt och ett helt trapphus blir inte upplyst för att någon går på första plan. Våra system vet när ljus behövs. Den fiffiga sensorn inne i armaturen reagerar på värme och rörelse eller bara på rörelse. Att installera våra belysningssystem är inte svårt. Det knepiga är att planera systemet så att det fungerar precis som det ska. Men lugn, du behöver inte oroa dig över att fatta fel beslut. Du arbetar förstås med Enstos ljuskonsulter under hela projektet. Pusselbitarna faller alltid på plats Att planera ett belysningssystem är som att lägga ett pussel. Först måste helhetsbilden vara klar, sedan ska varje detalj på plats. Något förenklat kan vi säga att den stora frågan står mellan teknologierna PIR- eller Radar. Låt oss förklara: PIR står för Passiv Infraröd och då reagerar sensorn i armaturen på rörelse i kombination med den värme som t ex människans kropp genererar. Om du öppnar en dörr men inte stiger in så tänds inte lampan. Bara när du befinner dig inom sensorns avläsningsområde går ljuset på. Med PIR kan du också styra flera armaturer över ett stort område via en eller flera sensorer. Egenskapen att kombinera värme och rörelse gör PIR till en bekväm och bra lösning för alla slags fastigheter och utrymmen. Radar-systemet i sin tur är ett snabbare system med en känsligare sensor som reagerar på all slags rörelse. Lampan tänds när dörren öppnas, redan innan du stiger in. En armatur som är försedd med en Radar-sensor kan också reagera på vibrationer och rörelse bakom en tunn vägg. Det kan vara precis vad du vill, men det kan också betyda att lampan tänds i onödan, en så kallad skentändning. Du ser säkert vart vi vill komma: Den noggranna planeringen är A & O. Tillsammans går vi igenom hur fastigheten används, vi undersöker i vilka utrymmen PIR passar bäst och var Radar är den bästa lösningen. Men det är inte frågan om antingen/eller, det går också utmärkt att kombinera de här två teknologierna startade vi ett nära samarbete med Ensto för att utveckla våra gemensamma intressen inom styrd belysning. Det är ett lyckat samarbete som fortsätter. Stockholmshem Ljus på användarnas villkor PIR och Radar har två egenskaper gemensamt. De är anpassningsbara och energisnåla system. Du ställer enkelt in när lampan ska släckas efter att den inte längre behövs. Du kan också bestämma storleken på avläsningsområdet. På det sättet rättar sig systemet efter användarnas behov och inte tvärtom. Våra nya rörelsestyrda armaturer är betalda inom 2 år. Bostadsrättsförening Porkala Den harmoniska helheten På Ensto satsar vi inte bara på energisnål teknologi. Vi är lika angelägna om designen av våra armaturer och alla övriga komponenter. Därför har alla Enstos armaturer en stilren och diskret design. För vi tycker att det behagliga ljuset ska få all uppmärksamhet. Så oavsett valet av armaturer kan du vara säker på att helheten ger ett harmoniskt intryck. 7

10 Ensto PIR Reagerar på värme i kombination med rörelse Enstos PIR-teknologi är förmodligen det bästa sättet att spara energi i fastigheten. PIR-sensorn reagerar nämligen på kroppsvärme i kombination med rörelse. Det betyder konkret att du har ljus där du behöver det, när du behöver det. Därför har Enstos PIR-försedda armaturer varit mycket populära sedan En PIR-armatur jobbar lika bra ensam som i grupp. Du kan därför styra belysningen i större utrymmen som garage och korridorer. Resultatet blir att ljuset tänds i sektioner i takt med att du går framåt. Grundljus med PIR-Singel I många fastigheter finns det utrymmen som hela tiden ska vara upplysta. Lösningen är vår PIR-Singel. Med den kan du ställa in grundljuset (5 % eller 20 % av maxnivån). Med PIR-Singel kan du också justera hur starkt ljuset ska vara (80 % eller 100 % av maxnivån) när någon finns inom sensorns avläsningsområde. Det är också möjligt att låta grundljuset släckas 1 timme efter den senaste rörelsen. Lämpliga användningsområden Du börjar säkert se möjligheterna med Ensto PIR? Här är några exempel på vanliga utrymmen och fastigheter där PIR används: Trapphus: Bara full belysning på det våningsplan där någon rör sig. Förråd, toalett, tvättstuga, soprum, källare och vind: Ingen risk att någon glömmer släcka efter sig. Sjukhus, handikapp- och äldreboende: Trygghet när ingen behöver treva i mörkret efter strömbrytaren. Korridorer, omklädningsrum och garage: Med en eller flera PIR-sensorer som styr så kallade slavar kan armaturerna tändas och släckas automatiskt i takt med att du rör på dig. Kontor: PIR-teknologin passar utmärkt i kontorslokaler där det inte bara finns trappor och garage utan också gemensamma utrymmen som toaletter, korridorer och teknikrum. Trafiken i de här utrymmena varierar men med PIR försäkrar du dig om att ljuset inte är på dygnet runt. Fakta Ensto PIR Sparar energi upp till 85 %. Vid en nyinstallation behövs inga kablar dras för strömbrytare. Vid ROT-jobb görs ingen ny kabeldragning. Tryggt och säkert: Det finns alltid ljus där någon rör sig. Bekvämt: Lyset går på automatiskt. Diskret: Sensorn är gömd i armaturen. Det enda som syns är sensorns lins. PIR-sensorer med tänd/släck-funktion kan också användas utomhus. Alla PIR-armaturer ingår i en s k PIRfamilj. PIR-armaturen kallas master. De armaturer som styrs kallas slavar. Bekanta dig mer med familjerna på sidan 27. Enkel montering: PIR-armaturer kan enkelt monteras på väggar och i tak, med eller utan grundljus och ställbart skymningsrelä. 8 Make a move

11 PIR med tänd- och släckfunktion 0 % I viloläge är armaturen släckt. 100 % När sensorn registrerar värme i kombination med rörelse tänds armaturen och ljusnivån blir 100 %. 100 % Efter att sensorn har registrerat rörelse är ljuset tänt under den förinställda fördröjningstiden. 0 % Om sensorn inte registrerar rörelse under fördröjningstiden släcks ljuset automatiskt. PIR med grundljus 5 10 % I viloläge lyser armaturen med 5 10 % av den maximala ljusnivån. 100 % När sensorn registrerar värme i kombination med rörelse höjs ljusnivån till 100 %. 100 % Efter att sensorn har registrerat rörelse är ljuset tänt på 100 % under den förinställda fördröjningstiden % Om sensorn inte registrerar rörelse under fördröjningstiden återställs grundnivån på 5 10 %. Teknisk information om PIR och PIR-Singel Ljuset tänds automatiskt när varm rörelse kommer inom avläsningsområdet och släcks efter inställd tid, då rörelse inte längre noteras. PIR Avläsningssområde: 360º / 135º, ca 6 m i diameter Temperaturområde: 180 PIR utan grundljus: ºC PIR med grundljus: ºC2,5 m 2,5 m Ställbart skymningsrelä: 1 lux oändligt. (Ställs på 0 60 oändligt vid grundljus i armaturen.) 3 0 Tid 3 minuter Extern belastning: 460 VA. Max 4 master tillsammans 270 PIR-Singel Avläsningsområde: 360º / 135º, ca 6 7 m i diameter Temperaturområde: ºC +25ºC Ställbart grundljus: ca 5/20 % 7 m 5 m 5 m 7 m Stälbart styrtljus: 90 ca 80/100 % Ställbart skymningsrelä: 1 lux oändligt. (Ställs på oändligt vid grundljus i armaturen.) Tid: 1 minuter. Grundljuset kan släckas helt 1 timme efter senaste rörelse för att få extra energibesparing. Extern belastning: Ingen (Singel-armatur) m L, N: 2VAC 50/60Hz A, B: 2VAC 5,8 GHz 09 2A LUX: 1lx - TIME: 1- min ,5 m 2,5 m 2,5 m 2,5 m m 5 5 m 7 m 7 m 5 m 5 m 7 m TIME LUX PXA 55 SENS TEST lx Max Min min 3 min 5 lx 10 min 100 lx LUX SENS TEST 2,5 3, m m 6 m

12 Ensto Radar Reagerar på rörelse Ensto Radar är på alerten hela tiden. Radar lämpar sig för utrymmen där sensorn aktivt kan leta efter all slags rörelse. I motsats till vår PIR-teknologi reagerar Radar på all rörelse, både dörrar som öppnas och människor som rör på sig. När Radarsensorn installeras i en armatur får du ett mycket reaktionssnabbt system med hög känslighet. Sensorn har ett stort avläsningsområde och sensorn reagerar på rörelse bakom tunnare väggar och dörrar. Det betyder att du får belysning som tänder tidigt. Lämpliga användningsområden Möjligheterna som Ensto Radar ger dig är snudd på oändliga. Här är några exempel på var våra kunder använder Radar: Källarkorridor: Dela in korridoren med en Radar-sensor och så kallade slavar som styrs av sensorn. Resultatet blir att ljuset tänds i sektioner i takt med att du går framåt. Trapphus: Ställ in Radar-sensorn så att bara våningsplanet du befinner dig på har belysning. Övriga utrymmen: Placera armaturen så att den inte känner av rörelser t ex bakom dörr/fönster - om det förstås inte är meningen. Fakta Ensto RADAR Sparar energi upp till 85 %. Vid en nyinstallation behövs inga kablar dras för strömbrytare. Vid ROT-jobb görs ingen ny kabeldragning. Tryggt och säkert: Det finns alltid ljus där någon rör sig. Bekvämt: Lyset går på automatiskt. Ska installeras i utrymmen inomhus. Det stora och känsliga avläsningsområdet kräver noggrann planering för att minimera skentändningar. Alla Radar-armaturer ingår i en s k Radar-familj. Radar-armaturen kallas master. De armaturer som styrs kallas slavar. Bekanta dig mer med familjerna på sidan 27. Osynlig sensor: Radar-sensorn sitter diskret inuti armaturen, vilket minskar risken för vandalism. Enkel montering: Radar-armaturer kan enkelt monteras på väggar och i tak, med eller utan grundljus och ställbart skymningsrelä. 10 Make a move

13 RADAR med tänd- och släckfunktion 0 % I viloläge är armaturen släckt. Sensorn känner hela tiden av området efter rörelse. 100 % När sensorn registrerar rörelse tänds armaturen och ljusnivån blir 100 %. 100 % Efter att sensorn har registrerat rörelse är ljuset tänt under den förinställda fördröjningstiden. 0 % Om sensorn inte registrerar rörelse under fördröjningstiden släcks ljuset automatiskt. RADAR med grundljus 5 10 % I viloläge lyser armaturen med 5 10 % av den maximala ljusnivån. Sensorn läser hela tiden av området efter rörelse. 100 % När sensorn registrerar rörelse tänds armaturen och ljusnivån blir 100 %. 100 % Efter att sensorn har registrerat rörelse är ljuset tänt under den förinställda fördröjningsperioden % Om sensorn inte registrerar rörelse under fördröjningsperioden återställs grundnivån på 5 10 %. Teknisk information om RADAR-sensorn Ljuset tänds automatiskt när all form av rörelse kommer inom detektorområdet och släcks efter inställd tid, då rörelse inte längre noteras. Radar kan reagera t ex genom glas och tunna väggar. Radar rekommenderas inte utomhus. Avläsningsområde: 360º upp till ca 8 m i diameter / º upp och ner vid väggmontage ser ca 6 m Temperaturområde: Radar utan 2,5 grundljus: m 2,5 m ºC Radar med grundljus: ºC Ställbart skymningsrelä: 5 lux oändligt. (Ställs på oändligt 180 vid grundljus i armaturen.) Tid: 1 minuter Extern belastning: 460 VA. 7 m 5 m 5 m 7 m 90 Max 5 master tillsammans. 0 Minimiavstånd mellan 60 Radar-armaturer: 3,5 m. 3 0 m L, N: 2VAC 50/60Hz A, B: 2VAC 5,8 GHz 09 2A LUX: 1lx - TIME: 1- min ,5 m 2,5 m 2,5 m 2,5 m m 5 5 m 7 m 7 m 5 m 5 m 7 m TIME LUX PXA 55 SENS TEST lx Max Min min 3 min 5 lx 10 min 100 lx LUX SENS TEST 2,5 3, m m 6 m

14 RADAR BOX Styr belysningen i källarkorridoren Nu behöver du inte utrusta alla armaturer i källarkorridoren med rörelsesensor. Låt istället Radar Box styra belysningen. Enstos Radar Box är utvecklad för att styra belysningen i längre källarkorridorer. Sensorn har ett stort avläsningsområde, i källarkorridorer upp till 12 meter, beroende på installationsplatsen och utformningen av korridoren. Dessutom är Radar Box en utmärkt lösning om fastighetens källarkorridorer redan har Enstos armaturer utan rörelsesensorer. Med Radar Box är det nämligen möjligt att i efterhand utrusta korridorerna med rörelsestyrd belysning. Radar Box kan givetvis installeras i andra slags utrymmen också. Vill du ha hjälp? Kontakta Enstos ljuskonsulter. Teknisk information om Radar Box hittar du på föregående sida. RADAR RADAR RADAR RADAR JONO-BELYSNINGAR 50 m Källarkorridor Med en Radar Box korrekt placerad i korridoren kan du styra allt ljus som behövs. 12 Make a move

15 13

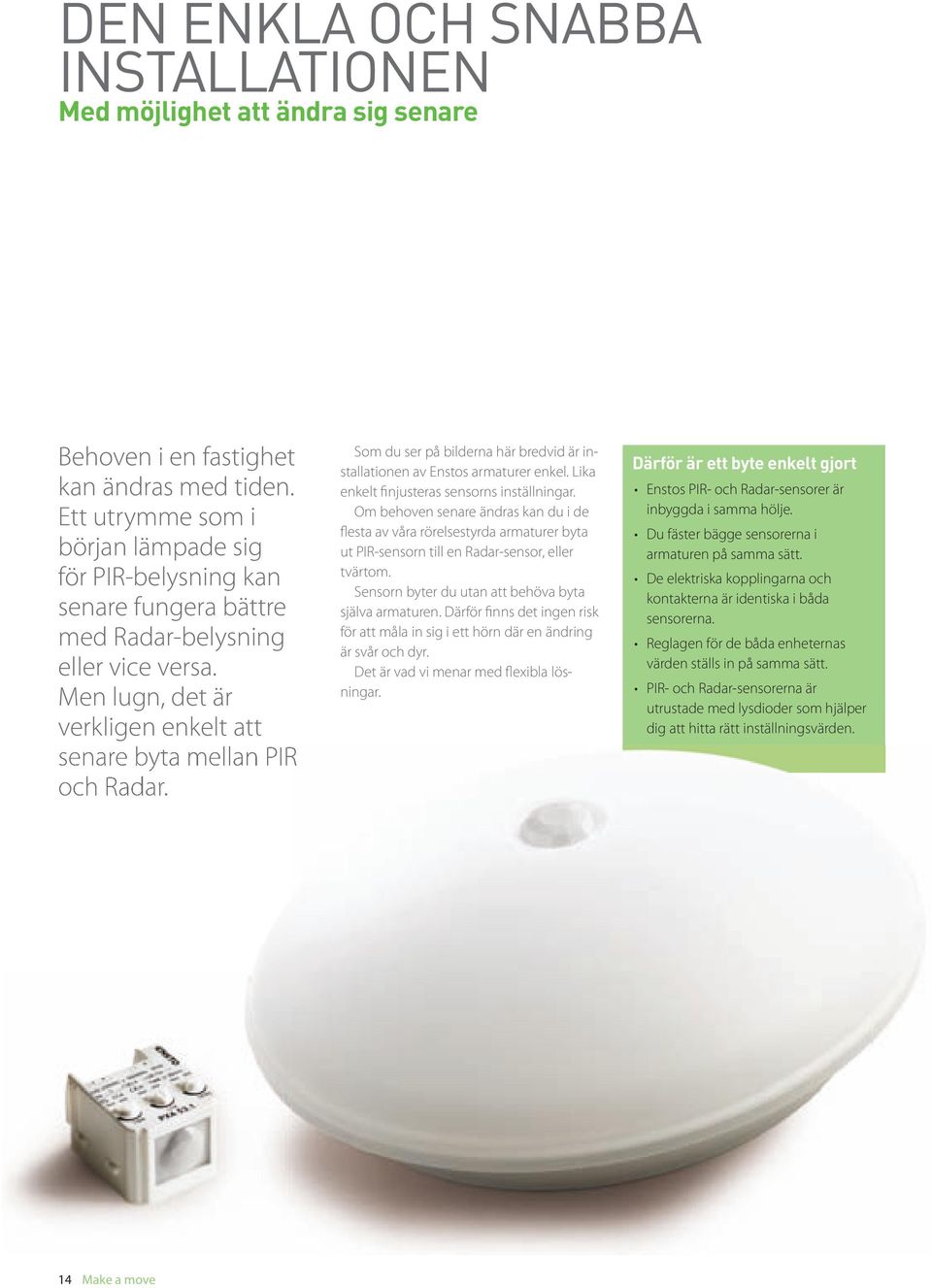

16 DEN ENKLA OCH SNABBA INSTALLATIONEN Med möjlighet att ändra sig senare Behoven i en fastighet kan ändras med tiden. Ett utrymme som i början lämpade sig för PIR-belysning kan senare fungera bättre med Radar-belysning eller vice versa. Men lugn, det är verkligen enkelt att senare byta mellan PIR och Radar. Som du ser på bilderna här bredvid är installationen av Enstos armaturer enkel. Lika enkelt finjusteras sensorns inställningar. Om behoven senare ändras kan du i de flesta av våra rörelsestyrda armaturer byta ut PIR-sensorn till en Radar-sensor, eller tvärtom. Sensorn byter du utan att behöva byta själva armaturen. Därför finns det ingen risk för att måla in sig i ett hörn där en ändring är svår och dyr. Det är vad vi menar med flexibla lösningar. Därför är ett byte enkelt gjort Enstos PIR- och Radar-sensorer är inbyggda i samma hölje. Du fäster bägge sensorerna i armaturen på samma sätt. De elektriska kopplingarna och kontakterna är identiska i båda sensorerna. Reglagen för de båda enheternas värden ställs in på samma sätt. PIR- och Radar-sensorerna är utrustade med lysdioder som hjälper dig att hitta rätt inställningsvärden. 14 Make a move

17 Centrumskivan är lätt att fästa. Testläge: Vrid SENS-reglaget tills lysdioden börjar blinka. Då aktiveras ett test på 180 sekunder. under testperioden registrerar armaturen rörelser och tänds då i några sekunder åt gången. på det sättet kan du avgöra avläsningsområdets storlek och välja den bästa placering för armaturen. Stommen kommer på plats med en enkel vridning. Anslutningen görs snabbt och enkelt. Lysdioder (LED) för enkel inställning. Vi har utökat den nya pir-sensorn med lysdioder (LED). I vissa lägen börjar de blinka som stöd vid vissa inställningar. Lysdioderna är placerade bredvid sensorn bakom den skyddade plasten. Tryck fast kupan. Klart! 15

18 16

19 REFERENSOBJEKT OCH APPLIKATIONER Från ord till handling 17

20 TRAPPHUS Ljus på den våning någon befinner sig Trapphus är klassiska energislukare. Det finns inte någon orsak att lysa upp hela trapphuset då du tar hissen från entréplanet till tredje våningen. Då behövs bara ljus på två våningar, eller hur? Mörka trapphus Om trapphuset saknar fönster som släpper in dagsljus rekommenderar vi armaturer med grundljus för att höja komfort och säkerhet. Grundljuset är fast inställt att hela tiden ligga på ca 5 10 % av den maximala ljusstyrkan. Ljusa trapphusen Om trapphuset har fönster finns det två alternativ: 1. Använd en armatur med en tänd- och släckfunktion i kombination med det ställbara skymningsrelät som finns i sensorn. Då går belysningen på vid rörelse från skymning till gryning. 2. Använd en armatur som är försedd med grundljusfunktionen och kombinera med ett externt skymningsrelä. Då lyser grundljuset från skymning till gryning. Tips för PIR-installationer Om PIR-sensorer installeras i trapphuset är det viktigt att varje sensor placeras så att den känner av rörelse vid hiss, trappa och dörr. Då följer belysningen elegant med alla som rör sig i fastigheten. Tips för Radar-installationer Eftersom Radar-sensorn är känslig för all slags rörelse är det viktigt att försäkra sig om att sensorn inte placeras så att den reagerar på rörelse t ex bakom dörrar eller hissar. 18 Make a move

21 Referensobjekt 1 Fastighetens våningsplan och trapphus var utrustade med konstant belysning som byttes ut mot Enstos PIR-styrda belysning med grundljus. Före: Armatur i befintlig anläggning Antal Effekt Reaktoreffekt Total effekt Brinntid/dygn 2x18w lysrör med drossel 162 st 36 watt 26 watt watt 24 timmar Energiförbrukning /dygn: 241,06 KWh Kostnad per år (1 kr/kwh): kronor Efter: Armatur i ny AVR D styrd anläggning lyser ca med 10 % grundljus AVR D lyser med 100 % pir pir Antal Effekt Reaktoreffekt Total effekt Brinntid/dygn 162 st 5 watt 5 watt 1620 watt 22 timmar Energiförbrukning: 46,66 KWh Kostnad per år (1 kr/kwh): kronor 162 st 29 watt 5 watt 5508 watt 2 timmar Notera att pir-sensorn placerades så att den reagerar på rörelse vid alla dörrar och trappor. Inbesparning för kunden per år: Energi 80,6 % och kronor. Investeringskalkyl Energikostnad per år för befintlig anläggning: kr styrd belysning: kr Energikostnad per kvartal för befintlig anläggning: kr styrd belysning: kr Merkostnad för inköp av PIR-armaturer, per styck 600 kr Antal armaturer 162 Summa merkostnad för investering av PIR-armaturer kr Merkostnad för PIR-armaturer Ackumulerad energikostnad för styrd anläggning per kvartal Ackumulerad energikostnad för befintlig anlägging per kvartal 0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Energibesparing Anläggningen betald: Efter mindre än 1 år. 19

22 KORRIDORER Låt ljuset tändas efter hand I korridorer, källare, vindar, äldreboende och omklädnadsutrymmen är det smart att använda styrd belysning. Vår rekommendation för korridorer och liknande utrymmen är PIR- eller Radararmaturer med en tänd- och släckfunktion. Alternativt kan man använda en grundljusfunktion med standard-/slavarmatur och byggsektioner. Då behöver ingen treva efter strömbrytaren. Vi föreslår PIR-försedda armaturer i vanliga korridorer, äldreboenden och omklädnadsutrymmen. Radar-försedda armaturer passar i källarkorridorer och andra delar av fastigheten där väggarna är kraftigare och risken för skentändning därför är låg. 20 Make a move

23 Referensobjekt 2 Fastighetens källarkorridor var utrustad med tidsstyrd belysning som hade kompletterats med tryckknappar. Man bytte till 4 Radar-armaturer med tänd- och släckfunktion tillsammans med 8 slavarmaturer. Före: Armatur i befintlig anläggning Antal Effekt Reaktoreffekt Total effekt Brinntid/dygn 2x18w lysrör med HF-don 12 st 29 watt 5 watt 408 watt 12 timmar Energiförbrukning /dygn: 4,90 KWh Kostnad per år (1 kr/kwh): kronor Efter: Armatur i ny styrd anläggning AVR E Radar master AVR E Slav till Radar RADAR SLAV Antal Effekt Reaktoreffekt Total effekt Brinntid/dygn 4 st watt 5 watt 140 watt 4 timmar 8 st watt 5 watt 280 watt 4 timmar Radar-sensorerna placerades vid alla dörrar för snabbaste reaktionstid. Dörrarna var gjorda i plåt så det fanns ingen risk för skentändning. Energiförbrukning/dygn: 1,68 KWh Kostnad per år (1 kr/kwh): 613 kronor Inbesparning för kunden per år: Energi 65,7 % och 1174 kronor. Investeringskalkyl Energikostnad per år för befintlig anläggning: styrd belysning: kr 613 kr Energikostnad per kvartal för befintlig anläggning: 447 kr styrd belysning: 153 kr Merkostnad för inköp av RADAR-armaturer, per styck 600 kr Antal armaturer 4 Summa merkostnad för investering av PIR-armaturer 2400 kr Merkostnad för RADAR-armaturer Q1 Q2 Q3 Q4 Q5 Q6 Q7 Anläggningen betald: Inom 1,5 år. Q8 Ackumulerad energikostnad för styrd anläggning per kvartal Ackumulerad energikostnad för befintlig anlägging per kvartal Energibesparing 21

24 GARAGE Ljus vartefter du kör Garage kan vara knepiga utrymmen att utrusta med belysning. Det är ingen idé att lysa upp hela garaget för att en bil kör i garaget däremot ökar trygghetskänslan med god belysning. I varma och mörka garage föreslår vi PIRarmaturer som har grundljusfunktion tillsammans med standard-/slavarmaturer och byggsektioner. På det sättet tänds ljuset vartefter som du kör. I parkeringsfickorna kan man dessutom komplettera med PIR-armaturer som har tänd- och släckfunktion. PIR-armaturer kan också installeras i kalla och ljusa garage. Välj då PIR med tänd- och släckfunktion tillsammans med standard-/ slavarmatur och byggsektioner. Grundljus för tryggheten Ett enkelt sätt att höja trygghetskänslan är att ha grundljus i garaget, i alla fall från skymning till gryning. Placera då sektionerna längs körbanan. Det går också bra att i parkeringsfickorna komplettera med PIR-armaturer som har en tänd- och släckfunktion. Armaturer med Radar-sensor kan också installeras i garage. Kom ihåg att Radar-sensorn tänder på all rörelse. Därför fungerar den inte optimalt utomhus eller i omgivningar där vibrationer förekommer. 22 Make a move

25 Referensobjekt 3 I fastighetens garage bytte man från en tidsstyrd belysning till en PIR-styrd anläggning med grundljus. Trots att brinntiden ökades med grundljus dygnet runt på 2 armaturer blev energibesparing rejäl. Före: Armatur i befintlig anläggning Antal Effekt Reaktoreffekt Total effekt Brinntid/dygn 1x36w lysrör med drossel 8 st 36 watt 13 watt 392 watt 16 timmar Energiförbrukning/dygn: 6,27 KWh Kostnad per år (1 kr/kwh): kronor Efter SLAV pir Armatur i ny Jono-lysrör styrd anläggning AVR D med ca 10 % grundljus Jono-lysrör AVR D med ca 100 % belysning Jono-lysrör AVR E med PIR tänd- och släckfunktion Jono-lysrör AVR66.036E slav pir SLAV Antal Effekt Reaktoreffekt Total effekt Brinntid/dygn 2 st 5 watt 5 watt 20 watt 20 timmar Energiförbrukning/dygn: 1,49 KWh Kostnad per år (1 kr/kwh): 543 kronor 2 st 29 watt 5 watt 68 watt 4 timmar 2 st 29 watt 5 watt 68 watt 4 timmar 4 st 29 watt 5 watt 136 watt 4 timmar SLAV pir pir SLAV Belysningen i garaget har delats upp i två sektioner. Har du parkeringen närmast infarten finns det ingen anledning att tända upp längre in i garaget. Inbesparning för kunden per år: Energi 76,3 % och kronor. Investeringskalkyl Energikostnad per år för befintlig anläggning: styrd belysning: kr 543 kr Energikostnad per kvartal för befintlig anläggning: 572 kr styrd belysning: 136 kr Merkostnad för inköp av PIR-armaturer, per styck 600 kr Antal armaturer 2 Summa merkostnad för investering av PIR-armaturer kr Merkostnad för PIR-armaturer Q1 Q2 Q3 Q4 Q5 Q6 Q7 Anläggningen betald: Inom 6 månader. Q8 Ackumulerad energikostnad för styrd anläggning per kvartal Ackumulerad energikostnad för befintlig anlägging per kvartal Energibesparing 23

26 Sekundära utrymmen Små rum kan sluka mycket energi Hur ofta är det tänt i fastighetens mindre utrymmen? Alltför ofta! För utrymmen som toaletter, förråd, soprum, cykel- och barnvagnsrum, lager, serviceutrymmen och tvättstugor föreslår vi PIR- eller Radar-armaturer med tänd- och släckfunktion. För större utrymmen kan man lägga till en standard-/slavarmatur. En PIR-installation kan göras för alla ovanstående utrymmen. Kom ihåg att placera PIR-armaturerna så att sensorn läser av området kring dörrarna till varje utrymme. En Radar-installation rekommenderar vi för sådana utrymmen där väggarna är kraftigare, vilket minskar risken för skentändningar. Placera Radar-armaturen så att den inte känner av rörelse till exempel utanför utrymmets fönster och dörr. 24 Make a move

27 Referensobjekt 4 I fastighetens tvättrum hade kunden en tidsstyrd belysning som sedan byttes ut till en PIR-styrd armatur. Förutom att inbesparingen var över 80 % betalades det nya systemet redan under det första året. Före: Armatur i befintlig anläggning Antal Effekt Reaktoreffekt Total effekt Brinntid/dygn 2x36w tidsstyrda lysrör med drossel 6 st 72 watt 26 watt 588 watt 12 timmar Energiförbrukning/dygn: 7,06 KWh Kostnad per år (1 kr/kwh): kronor Efter Armatur i ny styrd anläggning Jono-lysrör AVR E med PIR-sensor master Jono-lysrör AVR66.058E slav pir SLAV SLAV Antal 2 st Effekt 48 watt Reaktoreffekt 5 watt Total effekt 106 watt Brinntid/dygn 4 timmar Energiförbrukning: 1,27 KWh Kostnad per år (1 kr/kwh): 464 kronor 4 st 48 watt 5 watt 212 watt 4 timmar SLAV SLAV Notera att pir-sensorerna placerades i två hörn för att täcka upp rörelse i hela rummet. pir Inbesparning för kunden per år: Energi 82,0 % och kronor. Investeringskalkyl Energikostnad per år för befintlig anläggning: kr rörelsestyrd belysning: 464 kr Energikostnad per kvartal för befintlig anläggning: 644 kr rörelsestyrd belysning: 116 kr Merkostnad för inköp av PIR-armaturer, per styck 600 kr Antal armaturer 2 Summa merkostnad för investering av PIR-armaturer kr Merkostnad för PIR-armaturer Ackumulerad energikostnad för styrd anläggning per kvartal Ackumulerad energikostnad för befintlig anlägging per kvartal 0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Energibesparing Anläggningen betald: Inom 1 år. 25

28 FAMILJERNA PIR OCH RADAR Harmoni med enhetlighet Med familjerna PIR och Radar får du ett likadant utseende på armaturerna och samma socklar i hela fastigheten. Med de här familjerna kan du enkelt styra hela fastighetens belysning både enskilt och i grupp, som master- och slavstyrning. De flesta familjerna består av: Armatur med rörelsevakt (tänd- och släckfunktion) Armatur med rörelsevakt och grundljus med svag belysning när ingen är inom avläsningsområdet Standardarmatur utan eller med grundljus, s k slavarmatur PIR-Singel PIR-singel är en egen PIR utan familj. PIR-Singel kan inte slavas. Istället erbjuder PIR-Singel möjligheterna att ställa in nivån på grundljuset i armaturen (5 %/20 %), ställa in nivån på det PIR-styrda ljuset (100 %/80 %). Dessutom kan grundljuset stängas av 1 timme efter den senaste rörelsen inom avläsningsområdet. Vi är PIR-Singel: AVR D AVR D AVR D AVR D 26 Make a move

29 PIR-familjerna Familj AVR254 2x9W AVR E Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR254.29E Standard-/Slavarmatur Familj AVR320 2x13W AVR E Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR D ca 10 % grundljus (lyser konstant)/ 100 % ljus via PIR (styrt ljus) AVR E Standard-/Slavarmatur AVR D Standard-/Slavarmatur HFDim 1-10V Familj 320 2x18W AVR E Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR D ca 10 % grundljus (lyser konstant)/ 100 % ljus via PIR (styrt ljus) AVR E Standard-/Slavarmatur AVR D Standard-/Slavarmatur HFDim 1-10V AVR DR Standard-/Slavarmatur färdig kopplad för 3- alt 4-ledare Familj AVR400 2x18W AVR E Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR D ca 10 % grundljus (lyser konstant)/ 100 % ljus via PIR (styrt ljus) AVR E Standard-/Slavarmatur AVR D Standard-/Slavarmatur HFDim 1-10V AVR DR Standard-/Slavarmatur färdig kopplad för 3- alt 4-ledare Familj AVR400 2x26W AVR E Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR D ca 10 % grundljus (lyser konstant)/ 100 % ljus via PIR (styrt ljus) AVR E Standard-/Slavarmatur AVR D Standard-/Slavarmatur HFDim 1-10V Familj AVR1 2x9W AVR1.294E Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR1.29/94E Grundljus (lyser konstant) + ljus via PIR (styrt ljus) AVR1.29E Standard-/Slavarmatur Familj AVR72 1x18W AVR E Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR72.118H Standard-/Slavarmatur AVR72.118E Standard-/Slavarmatur Familj AVR66, Jono AVR66.0xx4H Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR66.0xx4E Armaturen tänder på varm rörelse beroende på inställd ljusnivå (lux) AVR66.0xx6D ca 5 % grundljus (lyser konstant)/100 % ljus via PIR (styrt ljus) AVR66.0xxH Standard-/Slavarmatur AVR66.0xxE Standard-/Slavarmatur xx = wattstyrka. Välj mellan 11W (2G7), 15W, 18W, 36W, 58W (T8/G13), 14W, 21W, 28W, 35W (T5/G5) (OBS! Alla wattstyrkor finns inte med alla funktioner. ) Radar-familjerna Familj AVR320 2x13W AVR E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR D ca 10 % grundljus (lyser konstant)/100 % ljus via Radar (styrt ljus) AVR E Standard-/Slavarmatur AVR D Standard-/Slavarmatur HFDim 1-10V Familj AVR320 2x18W AVR E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR D ca 10 % grundljus (lyser konstant)/ 100 % ljus via Radar (styrt ljus) AVR E Standard-/Slavarmatur AVR D Standard-/Slavarmatur HFDim 1-10V AVR DR Standard-/Slavarmatur med relä kopplad för 3- eller 4-ledare vid slavstyrning Familj AVR400 2x18W AVR E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR D ca 10 % grundljus (lyser konstant)/ 100 % ljus via Radar (styrt ljus) AVR E Standard-/Slavarmatur AVR D Standard-/Slavarmatur HFDim 1-10V AVR DR Standard-/Slavarmatur med relä kopplad för 3- eller 4-ledare vid slavstyrning Familj AVR400 2x26W AVR E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR D ca 10 % grundljus (lyser konstant)/ 100 % ljus via Radar (styrt ljus) AVR E Standard-/Slavarmatur AVR D Standard-/Slavarmatur HFDim 1-10V Familj AVR4 2x9W AVR4.299E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR4.29E Standard-/Slavarmatur Familj AVR14 2x9W AVR14.299E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR14.29E Standard-/Slavarmatur Familj AVR67 AVR67.0xx9E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR67.0xxE Standard-/Slavarmatur xx = wattstyrka. Välj mellan 14W, 21W, 28W, 35W (T5/G5) Familj AVR68 2x14W AVR E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR DR ca 10 % grundljus (lyser konstant)/ 100 % ljus via PIR (styrt ljus) AVR68.014E Standard-/Slavarmatur AVR68.014D Standard-/Slavarmatur HFDim 1-10V AVR68.014DR Standard-/Slavarmatur med relä kopplad för 3- eller 4-ledare vid slavstyrning Familj AVR68 2x28W AVR E Armaturen tänder på rörelse beroende på inställd ljusnivå (lux) AVR DR ca 10 % grundljus (lyser konstant)/ 100 % ljus via PIR (styrt ljus) AVR68.028E Standard-/Slavarmatur AVR68.028D Standard-/Slavarmatur HFDim 1-10V AVR68.028DR Standard-/Slavarmatur med relä kopplad för 3- eller 4-ledare vid slavstyrning 27

30 28

31 PRODUKTER Universalarmaturer Bänkbelysning Bastuarmaturer Jono-armaturer Utomhusarmaturer ROV-kedjebelysning Teknisk information

32 120 Universalarmaturer AVR254 BQKRy{ ihnm IP54 3x2,5mm² Armaturen ger ett behagligt sken genom akrylkupan med satinyta. Ljuset i armaturen fördelas jämt och enhetligt. Kupan följer storebröderna AVR320 och AVR400 i design och finish, vilket gör det möjligt att få eleganta och breda belysningslösningar. Tillsammans med AVR320 och AVR400 bildar AVR254 armaturserie Ensto TRIO. AVR254 är anpassad både för utom- och inomhusbruk. Med bra ljusteknik, enkel installation, flera dekorringar och visir får armatur AVR254 ett brett användningsområde. En armatur - 16 utseenden! AVR254 ARMATURER MED MAGNETIsKT DRIfTDON INKlusIVE överhettningsskydd AVR x9W TC/G23 2V 50Hz AVR254.29MP xAVR254 2x9W TC/G23 2V 50Hz AVR254 ARMATURER MED elektroniskt DRIfTDON (hf) AVR254.29E x9W TC-E/2G7 2/240V 0-50/60Hz AVR254 PIR ARMATURER MED MAGNETIsKT DRIfTDON INKlusIVE överhettningsskydd. Obs! Skyddsklass I AVR x9W TC/G23 2V 50Hz AVR254 PIR ARMATURER MED elektroniskt DRIfTDON (hf) AVR E x9W TC-E/2G7 2/240V 50/60Hz AVR254 DEKORRAM AV POlYKARBONAT, KAN MONTERAs i TVå olika NIVåER AVL Vit AVL57/AL Aluminium AVR254 DEKORRAM AV PUlVERlacKERAD aluminium AVL Vit AVL Antik silver AVL Stål AVR254 DEKORRAM MED VIsIR AV galvaniserad, PUlVERlacKERAD stål AVL Vit AVL Antik silver AVL Stål AVR254 fyrkant DEKOR AV galvaniserad, PUlVERlacKERAD stål AVL Vit AVL Stål AVR254 fyrkant DEKOR MED VIsIR AV galvaniserad, PUlVERlacKERAD stål AVL Vit AVL Stål AVR254 TÄcKRING AV POlYKARBONAT AVL Vit AVL42/AL Aluminium AVR254 TIllBEhör och REsERVDElAR AVL AVR254 infällningsbygel AVV Reservkupa av akryl för AVR254 armatur, opal AVV Reservkupa av akryl för AVR 254 PIR-armatur, opal AVR Ø Ø254 AVL40 AVL40.3 Ø AVL41 AVL41.3 Ø AVL42 Ø AVR320 och AVC320 AQKRy{ ihnm IP44 5x2,5mm² Armaturserien AVR320 har en ny lösning för att göra installationen snabb och enkel. Varje ljuskälla har en egen skräddarskydd reflektor som kan erbjuda bästa funktionen av just den ljuskällan i AVR320-serien. Armaturhus och kupa är gjorda av slagtålig polykarbonat. Tillsammans med AVR254 och AVR 400 bildar AVR320 armaturserie Ensto TRIO med brett användningsområde och med många möjligheter både inne och ute. Som standard medjöljer fästdetaljer för infällt montage. AVR320 ARMATURER för E27 KOMPAKTlysrör. AVR320.1 levereras MED 15W/E27 lampa AVR x23W max / TC-DSE/E27 2V 50Hz, 3x2,5mm² AVR320 ARMATURER MED MAGNETIsKT DRIfTDON INKlusIVE överhettningsskydd AVR x26W TC-D/G24d-3 2V 50Hz, 3x2,5mm² AVR320 ARMATURER MED elektroniskt DRIfTDON (hf) AVR E x26W TC-DE/G24q-3 2/240V 0-50/60Hz AVR E x28W TC-DD/GR10q 2/240V 0-50/60Hz AVR E x13W TC-DE/G24q-1 2/240V 0-50/60Hz AVR E x18W TC-DE/G24q-2 2/240V 0-50/60Hz AVR /9E W TC-DE/G24q-2 + 9W TC-E/2G7 AVR /18E W TC-DE/G24q-2 2/240V 0-50/60Hz AVR CE x22W T5C/2GX13 2/240V 0-50/60Hz AVR320 nödarmaturer MED elektroniskt DRIfTDON (hf) AVR E/3SM AVR320/3SM IP44 2xTC-DE 18W E PC O AVR320 Ø Ø AVL45 AVL45.3 Ø = Ljuskälla ingår

33 120 Universalarmaturer AVC320 ARMATURER MED 3-POlIG EnsTONET NAC31.W VID ARMATURhusET sida. Obs! KAPlINGsklass IP20 AVC E x26W TC-DE/G24q-3 2/240V 0-50/60Hz AVC E x18W TC-DE/G24q-2 2/240V 0-50/60Hz AVR320 MED 1-10V DIMMBART elektroniskt DRIfTDON (hfd) AVR D x13W TC-DE/G24q-1 2/240V 0-50/60Hz AVR D x18W TC-DE/G24q V 0-50/60Hz AVR320 MED DIMMBAR 1-10V elektroniskt DRIfTDON (hfd) och RElä för extern 2V styrning från 5% ljus TIll 100% ljus AVR DR x18W TC-DE/G24q-2 2V 50Hz AVR320 PIR ARMATURER MED elektroniskt DRIfTDON (hf) AVR E x13W TC-DE/G24q-1 2/240V 50/60Hz AVR /94E W TC-E/2G7+18W TC-DE/G24q-2 2/240V 50/60Hz AVR E x18W TC-DE/G24q-2 2/240V 50/60Hz AVR CE x22W T5C/2GX13 2/240V 50/60Hz AVR320 RADAR ARMATURER MED elektroniskt DRIfTDON (hf) AVR E x13W TC-DE/G24q-1 2/240V 50/60Hz AVR E x18W TC-DE/G24q-2 2/240V 50/60Hz AVC320 PIR ARMATURER MED elektroniskt DRIfTDON (hf). ARMATURER försett MED 3-POlIG EnsTONET NAC31.W VID ARMATURhusET sida. Obs! KAPlINGsklass IP20 AVC E x18W TC-DE/G24q-2 2/240V 50/60Hz AVR320PIR MED elektroniskt DRIfTDON (hf) och styrrelä för styrning AV TIll/från MED extra 2V MATNING AVR ER x18W TC-DE/G24q-2 2V 50Hz AVR320 PIR MED 1-10V DIMMBART elektroniskt DRIfTDON (hfd). lyser KONsTANT MED 5%, PIR styr BElysNINGEN TIll 100% AVR D x13W TC-DE/G24q-1 2/240V 50Hz AVR D x18W TC-DE/G24q-2 2/240V 50Hz AVR320 PIR MED 1-10V DIMMBART elektroniskt DRIfTDON (hfd). lyser KONsTANT MED 5% eller 20%, PIR styr BElysNINGEN TIll 80% eller 100% AVR D x13W TC-DE/G24q-1 2/240V 50Hz AVR D x18W TC-DE/G24q-2 2/240V 50Hz AVR320 RADAR ARMATURER MED 1-10V DIMMBART elektroniskt DRIfTDON (hfd). lyser KONsTANT MED 5%, RADAR styr BElysNINGEN TIll 100% AVR D x13W TC-DE/G24q-1 2/240V 50Hz AVR D x18W TC-DE/G24q-2 2/240V 50Hz AVR320 DEKORRAM AV POlYKARBONAT, KAN MONTERAs i TVå olika NIVåER AVL Vit AVL58/AL Aluminium AVR320 DEKORRAM AV PUlVERlacKERAD aluminium AVL Vit AVL Antik silver AVL Stål AVR320 DEKORRAM MED VIsIR AV galvaniserad, PUlVERlacKERAD stål AVL Vit AVL Antik silver AVL Stål AVR320 fyrkant DEKOR AV galvaniserad, PUlVERlacKERAD stål AVL Vit AVL Stål AVR320 fyrkant DEKOR MED VIsIR AV galvaniserad, PUlVERlacKERAD stål AVL Vit AVL Stål AVR320 TIllBEhör och REsERVDElAR AVV Reservkupa av polykarbonat för AVR320 armatur, opal AVV Reservkupa av polykarbonat för AVR320 PIR-armatur, opal Ø AVR320 PIR Ø AVL58...AVL58/AL AVL46...AVL AVL47...AVL AVL49...AVL = Ljuskälla ingår 31

34 Universalarmaturer AVR400 AQKRy{ ihnm IP44 5x2,5mm² AVR400 är en armaturserie med mjuk och följsam design, vilket gör den lämplig som både tak- och väggarmatur. Tack vare det breda utbudet på ljuskällor och dekorramar passar AVR400 såväl i småhus som offentliga byggnader. AVR400 är lämplig för korridorer, trappor, entrer samt även för våta utrymmen. Stomme och kupa av återvinningsbar, slagtålig och UV-beständig polykarbonat. Bottenplattan är vridbar och genomskinlig. Som standard medföljer fästdetaljer för infällt montage. Tillsammans med AVR254 och AVR320 bildar AVR400 armaturserie Ensto TRIO med brett användningsområde och med många möjligheter. AVR400 ARMATUR för E27 AVR x100W A60/E27 AVR400 ARMATURER MED elektroniskt DRIfTDON (hf) AVR E x18W TC-L/2G11 2/240V 0-50/60Hz AVR /9E x18W TC-L/2G11+2x9W TC-E/2G V 0-50/60Hz AVR /18E W+18W TC-L/2G11 2/240V 0-50/60Hz AVR E x18W TC-L/2G11 2/240V 0-50/60Hz+E14 max 10W AVR E x26W TC-DE/G24q-3 240V 0-50/60Hz AVR E x38W TC-DD/GR10q 2/240V 0-50/60Hz AVR CE x55W T5C/2GX13 2/240V 0-50/60Hz AVR400 nödarmaturer MED MAGNETIsKT DRIfTDON och elektronisk TÄNDARE AVR H/3M AVR400/3M IP44 TC-DD 28W H PC O AVR400 nödarmaturer MED elektroniskt DRIfTDON (hf) AVR E/3SM AVR400/3SM IP44 2xTC-L 18W E PC O AVR400 MED 1-10V DIMMBAR elektroniskt DRIfTDON (hfd) AVR D x18W TC-L/2G11 2/240V 0-50/60Hz AVR D x26W TC-DE/G24q-3 2/240V 0-50/60Hz AVR400 MED DIMMBAR 1-10V elektroniskt DRIfTDON (hfd) och RElä för extern 2V styrning från 5% ljus TIll 100% ljus AVR DR x18W TC-L/2G11 2V 50Hz AVR400 PIR ARMATURER MED elektroniskt DRIfTDON (hf) AVR E x18W TC-L/2G11 2/240V 50/60Hz AVR /94E W TC-E/2G7+18W TC-L/2G11 2/240V 50/60Hz AVR E x26W TC-DE/G24q-3 2/240V 50/60Hz AVR /94E x18W TC-L/2G11+2x9W TC-E/2G7 2/240V 50/60Hz AVR CE x55W T5C/2GX13 2/240V 50/60Hz AVR400 RADAR ARMATURER MED elektroniskt DRIfTDON (hf) AVR E x18W TC-L/2G11 2/240V 50/60Hz AVR E x26W TC-DE/G24q-3 2/240V 50/60Hz AVR400PIR MED elektroniskt DRIfTDON (hf) och styrrelä för styrning AV TIll/från MED extra 2V MATNING AVR ER x18W TC-L/2G11 2V 50Hz AVR400 PIR MED 1-10V DIMMBART elektroniskt DRIfTDON (hfd). lyser KONsTANT MED 5%, PIR styr BElysNINGEN TIll 100% AVR D x18W TC-L/2G11 2/240V 50Hz AVR /186D W+18W TC-L/2G11 2/240V 50/60Hz AVR D x26W TC-DE/G24q-3 2/240V 50Hz AVR400 PIR MED 1-10V DIMMBART elektroniskt DRIfTDON (hfd). lyser KONsTANT MED 5% eller 20%, PIR styr BElysNINGEN TIll 80% eller 100% AVR D x18W TC-L/2G11 2/240V 50Hz AVR D x26W TC-DE/G24q-3 2/240V 50/60Hz AVR400 RADAR MED 1-10V DIMMBART elektroniskt DRIfTDON (hfd). lyser KONsTANT MED 5%, RADAR styr BElysNINGEN TIll 100% AVR D x18W TC-L/2G11 2/240V 50Hz AVR D x26W TC-DE/G24q-3 2/240V 50Hz AVR400 PIR ARMATUR MED elektroniskt DRIfTDON (hf). FörsETT MED extra 2G7 lamphållare för separat säkerhetsenhet AVR /97E x18W TC-L/2G11+9W TC-E/2G7 2/240V 50/60Hz+2G7 AVR400 DEKORRAM AV POlYKARBONAT AVL Dekorram, vit ( plast ) AVL52/AL Dekorram, matt aluminium ( plast ) AVL Dekorram, ljus träimitation ( plast ) AVL Dekorram, mörk träimitation ( plast ) AVL Dekorram, grafitgrå ( plast ) AVR400 DEKORRAM AV POlYKARBONAT, KAN MONTERAs i TVå olika NIVåER AVL Dekorram, vit ( plast ) AVL59/AL Dekorram, aluminium ( plast ) AVR400 DEKORRAM AV PUlVERlacKERAD aluminium AVL Vit AVL Antik silver AVL Stål AVR400 TIllBEhör och REsERVDElAR AVV Reservkupa av polykarbonat för AVR400 armatur, opal AVV Reservkupa av polykarbonat för AVR400 PIR-armatur, opal 32 AVR400 Ø Ø AVL52 AVL 54 Ø AVR400 PIR Ø Ø AVL 59...AVL59/AL = Ljuskälla ingår
