Cesar. Modern och stilren armatur för effektbelysning på husfasader

Storlek: px

Starta visningen från sidan:

Download "Cesar. Modern och stilren armatur för effektbelysning på husfasader"

Carina Nilsson
för 8 år sedan
Visningar:

1 Cesar Modern och stilren armatur för effektbelysning på husfasader

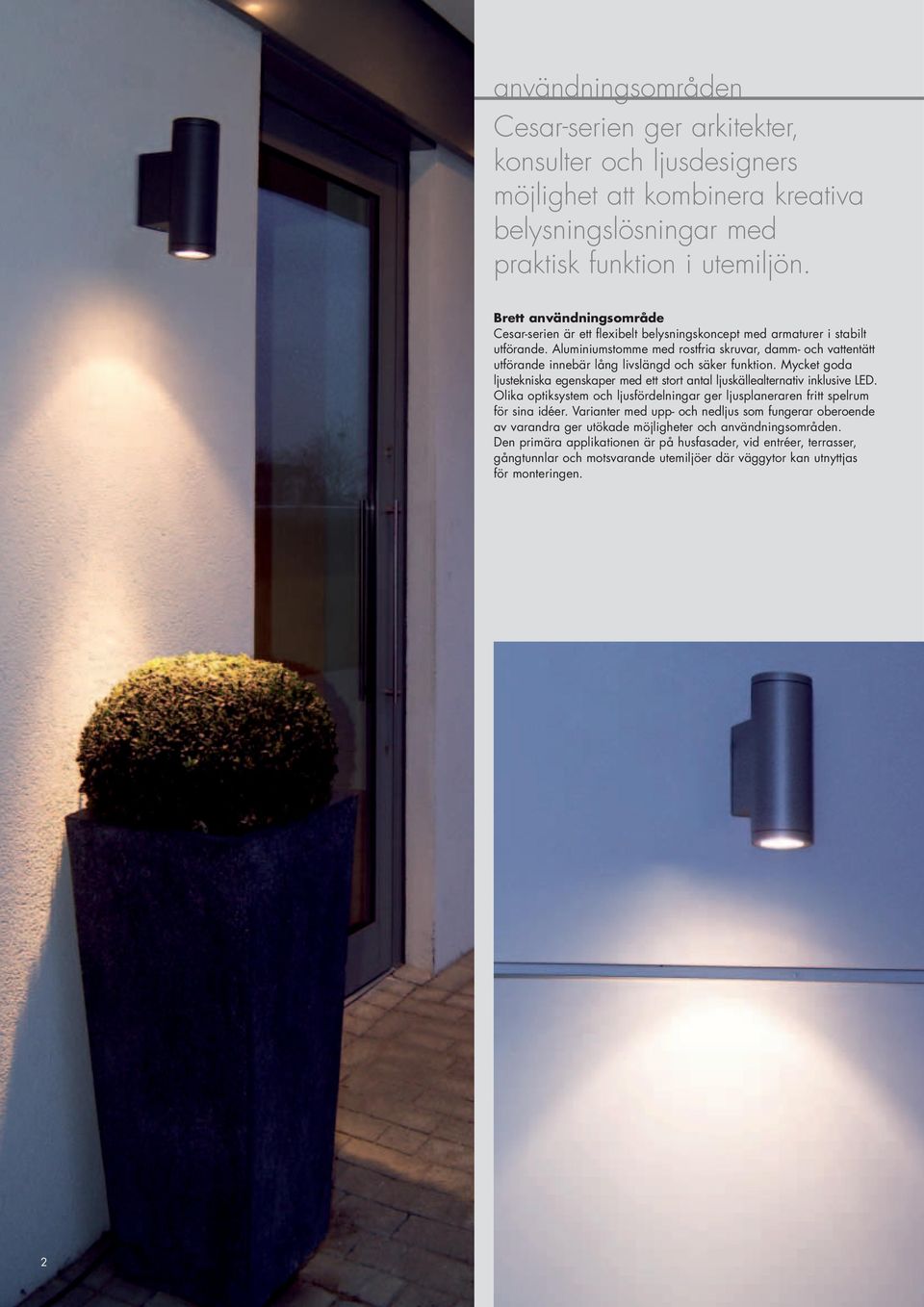

2 användningsområden Cesar-serien ger arkitekter, konsulter och ljusdesigners möjlighet att kombinera kreativa belysningslösningar med praktisk funktion i utemiljön. Brett användningsområde Cesar-serien är ett flexibelt belysningskoncept med armaturer i stabilt utförande. Aluminiumstomme med rostfria skruvar, damm- och vattentätt utförande innebär lång livslängd och säker funktion. Mycket goda ljustekniska egenskaper med ett stort antal ljuskällealternativ inklusive LED. Olika optiksystem och ljusfördelningar ger ljusplaneraren fritt spelrum för sina idéer. Varianter med upp- och nedljus som fungerar oberoende av varandra ger utökade möjligheter och användningsområden. Den primära applikationen är på husfasader, vid entréer, terrasser, gångtunnlar och motsvarande utemiljöer där väggytor kan utnyttjas för monteringen. 2

Aluminiumstomme med rostfria skruvar, damm- och vattentätt utförande innebär lång livslängd och säker funktion.

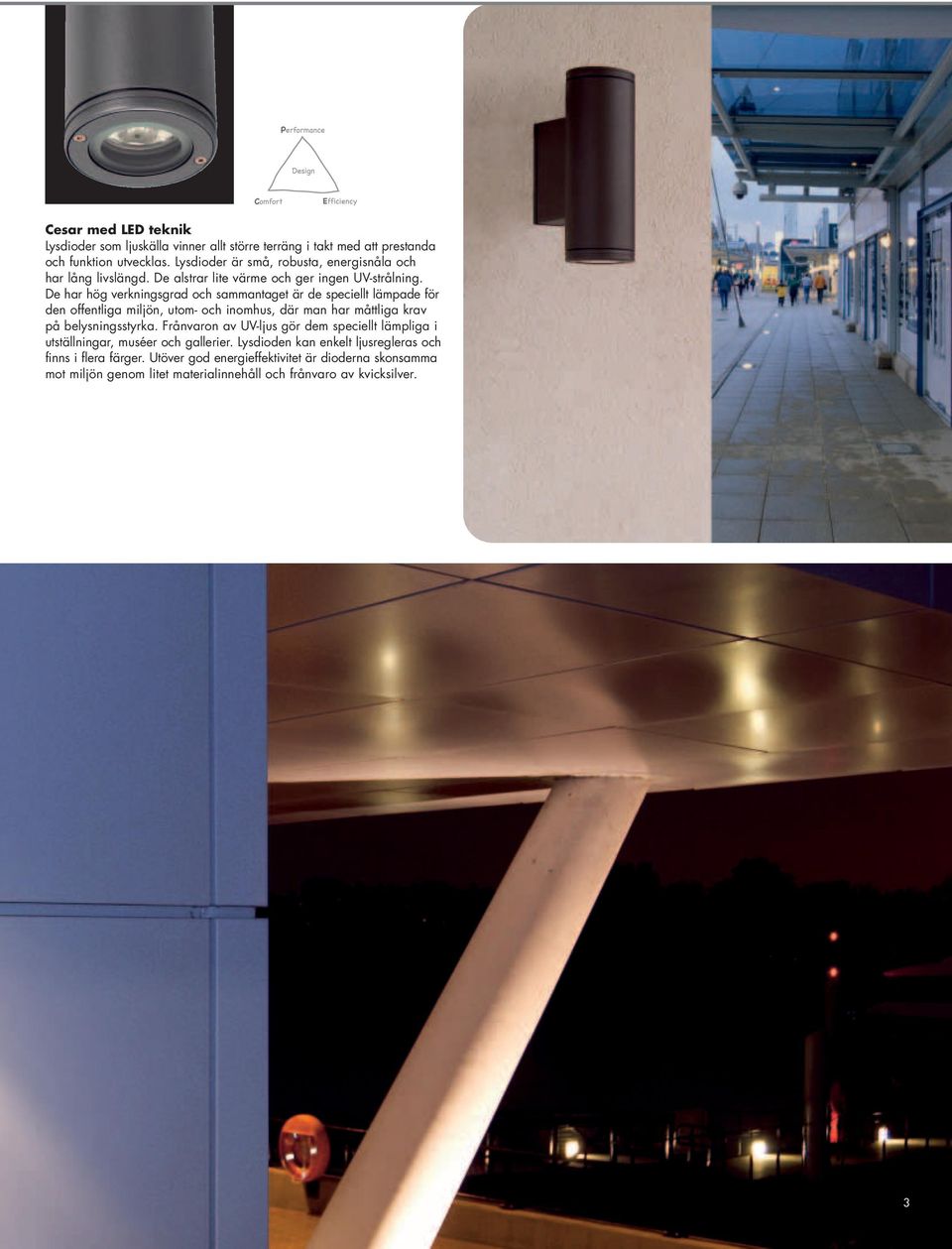

3 Cesar med LED teknik Lysdioder som ljuskälla vinner allt större terräng i takt med att prestanda och funktion utvecklas. Lysdioder är små, robusta, energisnåla och har lång livslängd. De alstrar lite värme och ger ingen UV-strålning. De har hög verkningsgrad och sammantaget är de speciellt lämpade för den offentliga miljön, utom- och inomhus, där man har måttliga krav på belysningsstyrka. Frånvaron av UV-ljus gör dem speciellt lämpliga i utställningar, muséer och gallerier. Lysdioden kan enkelt ljusregleras och finns i flera färger. Utöver god energieffektivitet är dioderna skonsamma mot miljön genom litet materialinnehåll och frånvaro av kvicksilver. 3

De har hög verkningsgrad och sammantaget är de speciellt lämpade för den offentliga miljön, utom- och inomhus, där man har måttliga krav på belysningsstyrka.

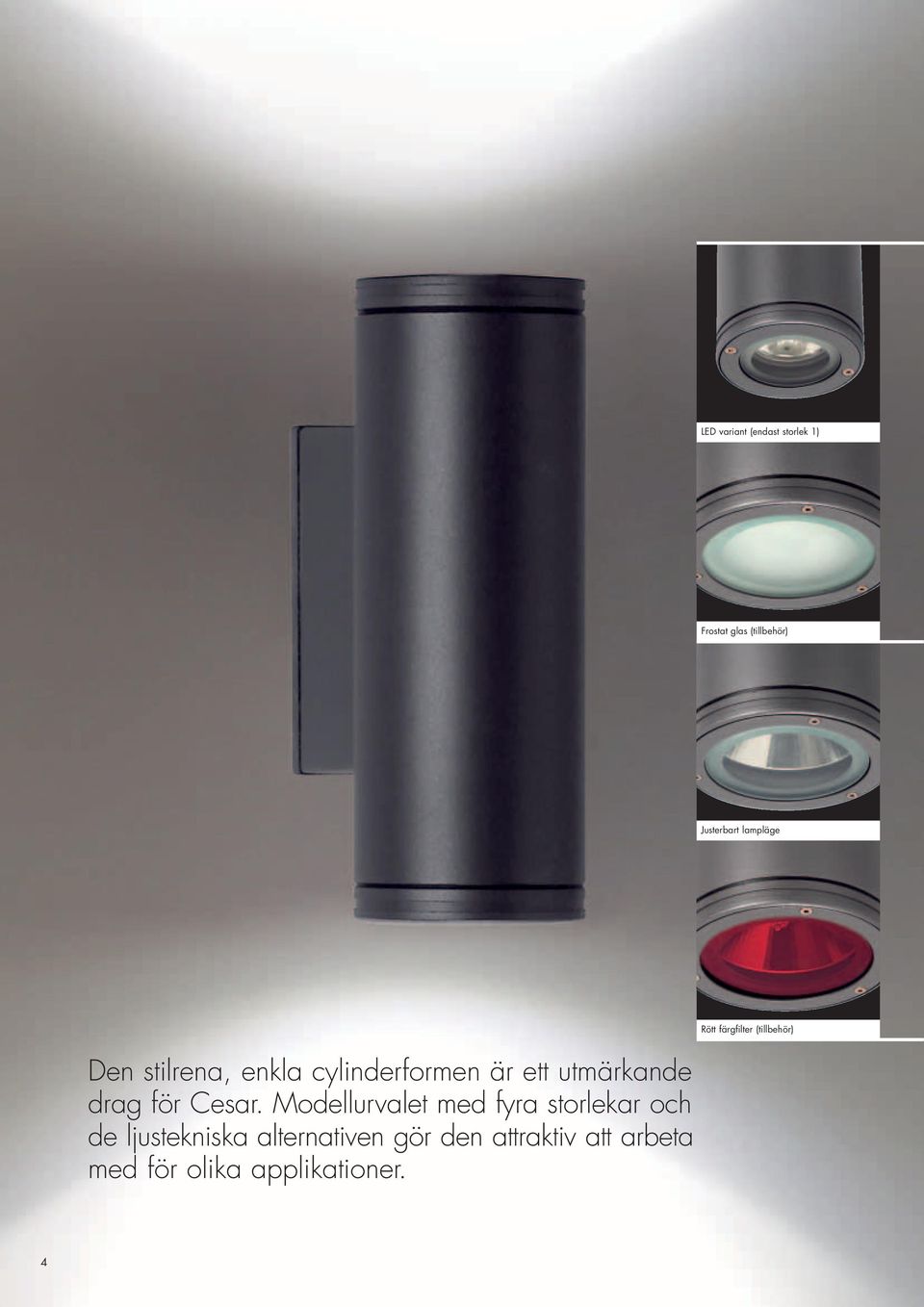

4 LED variant (endast storlek 1) Frostat glas (tillbehör) Justerbart lampläge Rött färgfilter (tillbehör) Den stilrena, enkla cylinderformen är ett utmärkande drag för Cesar. Modellurvalet med fyra storlekar och de ljustekniska alternativen gör den attraktiv att arbeta med för olika applikationer. 4

5 brett urval Armaturerna finns med enbart nedljus eller en kombination av upp-/nedljus samt ett urval alternativa ljuskällor Ljuseffekter Justerbara lamplägen (ej för TC-TEL-modeller) ökar mångsidigheten Smal- och mediumstrålande reflektorer ger möjlighet till väl anpassade ljusfördelningar Med samma armatur ges möjlighet till oberoende upp och nedljus. Under högtrafik kan båda ljusriktningarna utnyttjas medan senare under kväll och natt kan uppljuset släckas ned för att undvika störande effekter. Även under dagtid bidrar Cesar till att ge stil och atmosfär åt omgivningen. Den enkla, cylindriska formen passar speciellt bra in i den moderna byggnadsarkitekturen Under den mörka delen av dygnet skapar Cesar en känsla av trygghet, samtidigt som det effektfulla ljuset ger estetiska mervärden. Byggnadens arkitektur och detaljer i fasaden får nya dimensioner som skapar en positiv upplevelse av hela miljön. Stabil konstruktion av pressgjuten aluminium, kombinerar ett intryck av enkel elegans med lång hållbarhet Skruvar i rostfritt stål, säkerställer livslängd och enkelt underhåll IP65 Andra RAL-färger kan levereras på begäran Utbudet av olika ljuskällor, effekter och optiklösningar möjliggör optimala belysningslösningar med god energieffektivitet Inbyggda driftdon Säker och enkel installation med bara ett verktyg Direkt elanslutning mellan väggfäste och armaturhus minskar installationstid och kostnader Varianter med dubbla ljuskällor i separata kretsar ger kontrollerbart och energieffektivt ljus. Mediumstrålande Reflektor i Reflektor i Reflektor i reflektor kombination med kombination med kombination med elliptisk lins elliptisk lins frostat glas färgfilter Vid skymning Under natten Olika färgeffekter med LED (armaturstorlek 1). Rött, grönt, blått, gult eller vitt ljus (6K) För övriga storlekar finns färgfilter som tillbehör i rött, grönt, blått och gult Frostat glas (tillbehör) ger ett mjukare ljus 5

Under högtrafik kan båda ljusriktningarna utnyttjas medan senare under kväll och natt kan uppljuset släckas ned för att undvika störande effekter.

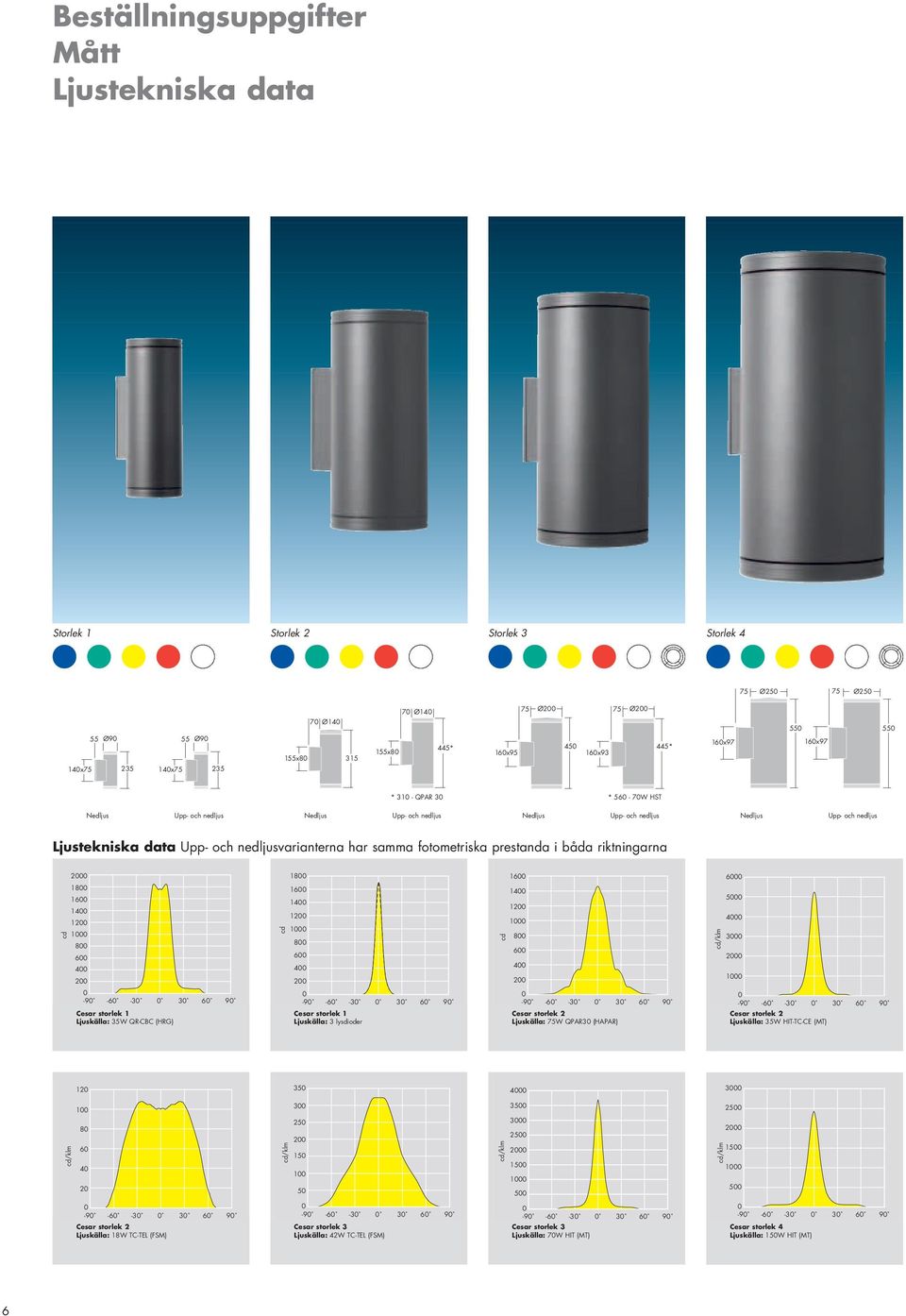

6 Beställningsuppgifter Mått Ljustekniska data Storlek 1 Storlek 2 Storlek 3 Storlek 4 75 Ø25 75 Ø25 7 Ø14 75 Ø2 75 Ø2 7 Ø Ø9 55 Ø9 155x x8 445* 16x x93 445* 16x97 16x97 14x x * 31 - QPAR 3 * 56-7W HST Nedljus Upp- och nedljus Nedljus Upp- och nedljus Nedljus Upp- och nedljus Nedljus Upp- och nedljus Ljustekniska data Upp- och nedljusvarianterna har samma fotometriska prestanda i båda riktningarna cd cd cd Cesar size storlek 1 1 Lamp: Ljuskälla: 35W 35W QR-CBC QR-CBC (HRG) Cesar size storlek 1 1 Lamp: Ljuskälla: 3 LED 3 lysdioder Cesar storlek size 2 2 Ljuskälla: Lamp: 75W 75W QPAR3 QPAR3 (HAPAR) Cesar size storlek 2 2 Lamp: Ljuskälla: 35W 35W HIT-TC-CE HIT-TC-CE (MT) Cesar storlek size 2 2 Ljuskälla: Lamp: 18W 18W TC-TEL TC-TEL (FSM) Cesar storlek size 3 3 Ljuskälla: Lamp: 42W 42W TC-TEL TC-TEL (FSM) Cesar Cesar storlek size 3 3 Ljuskälla: Lamp: 7W 7W HIT HIT (MT) Cesar size storlek 4 4 Lamp: Ljuskälla: 15W 15W HIT HIT (MT) 6

fotometriska prestanda i båda riktningarna 2 18 16 6 cd 18 16 14 12 1 8 6 4 2 cd 16 14 12 1 8 6 4 2 cd 14 12 1 8 6 4 2 5 4 3 2 1 3 6 9 3 6 9 3 6 9 3 6 9 Cesar size storlek 1 1 Lamp: Ljuskälla: 35W

7 Ljuskällor 3W LED (endast storlek 1) 35W, QR-CBC (HRG) halogen. Sockel: GU5.3 75W, QPAR3 (HAPAR) halogen. Sockel: E W, TC-TEL (FSM) kompaktlysrör. Sockel: GX24q-2/3/4 35W, HIT-TC-CE (MT) metallhalogen. Sockel: G W, HIT (MT) metallhalogen. Sockel: G12 7W, HST (ST) högtrycksnatrium. Sockel: E27 Material/Ytbehandling Stomme och ram: pressgjuten aluminium EN AB47 och extruderad ENAW 66-stomme (kopparfri) med högt korrosionsskydd, pulvermålade nära RAL 97 med korrosionsskydd. Reflektor: renaluminium Frontglas: härdat 6 mm glas för storlek 1, 8 mm för storlek 2 och 3, 12 mm för storlek 4. Skruvförband: rostfritt stål Packning: silikon Installation/Montering För montage på ytterväggar. Snabbkopplingar för elanslutning, kabeldiametrar, storlek 1 min: 8 mm, max: 12 mm, storlek 2, 3 och 4 min: 6 mm, max: 12 mm. Standard Utförd enligt EN 6598 Skyddsklass I Mekanisk skyddsklass IK8 IP65 Beställningsuppgifter Ljuskällor beställs separat (utom lysdioder) E-Nummer Utförande Ilcos- Sockel Vikt kod (kg) Cesar, LED-varianter, storlek 1 - Downlight CESAR 1 1X3W 23/24V 3LED WHI NA NA CESAR 1 1X3W 23/24V 3LED BLU NA NA CESAR 1 1X3W 23/24V 3LED GRN NA NA CESAR 1 1X3W 23/24V 3LED RED NA NA CESAR 1 1X3W 23/24V 3LED YEL NA NA 1.7 Cesar, LED-varianter, storlek 1 - Up/Downlight CESAR 1 2X3W 23/24V 3LED WHI NA NA CESAR 1 2X3W 23/24V 3LED BLU NA NA CESAR 1 2X3W 23/24V 3LED GRN NA NA CESAR 1 2X3W 23/24V 3LED RED NA NA CESAR 1 2X3W 23/24V 3LED YEL NA NA 1.9 Cesar storlek 1 - Downlight CESAR 1 1x35W 12V QR-CBC51/GU5,3 HRG GU Cesar, storlek 1 - Up/Downlight CESAR 1 2X35W 12V QR-CBC51/GU5,3 HRG GU Cesar, storlek 2 - Downlight CESAR 2 1X75W 23/24V QPAR3/E27 HAPAR E CESAR 2 1X18W 23/24V TC-TEL/GX24-q2 FSM GX24-q CESAR 2 1X35W 23/24V HIT-TC-CE/G8,5 MT G Cesar size 2 - Up/Downlight CESAR 2 2X75W 23/24V QPAR3/E27 HAPAR E CESAR 2 2X18W 23/24V TC-TEL /GX24-q2 FSM GX24-q CESAR 2 2X35W 23/24V HIT-TC-CE/G8,5 MT G Cesar, storlek 3 - Downlight CESAR 3 1X26/42W 23/24 TC-TEL/GX24q-3/4 FSM GX24q-3/ CESAR 3 1X7W 23/24 HIT/G12 MT G CESAR 3 1X7W 23/24 HST/E27 STH E Cesar, storlek 3 - Up/Downlight CESAR 3 2X26/42W 23/24 TC-TEL/GX24q-3/4 FSM GX24q-3/ CESAR 3 2X7W 23/24 HIT/G12 MT G CESAR 3 2X7W 23/24 HST/E27 STH E Cesar, storlek 4 - Downlight CESAR 4 1X15W HIT/G12 MT G Cesar, storlek 4 - Up/Downlight CESAR 4 2X15W HIT/G12 MT G Tillbehör CESAR 1 FILTER BLÅ STORLEK 1 FILTER BLÅ CESAR 1 FILTER GRÖN STORLEK 1 FILTER GRÖN CESAR 1 FILTER RÖD STORLEK 1 FILTER RÖD CESAR 1 FILTER GUL STORLEK 1 FILTER GUL CESAR 1 FILTER FR STORLEK 1 FROSTAT GLAS CESAR 2 FILTER BLÅ STORLEK 2 FILTER BLÅ CESAR 2 FILTER GRÖN STORLEK 2 FILTER GRÖN CESAR 2 FILTER RÖD STORLEK 2 FILTER RÖD CESAR 2 FILTER GUL STORLEK 2 FILTER GUL CESAR 2 FILTER FR STORLEK 2 FROSTAT GLAS CESAR 3 FILTER BLÅ STORLEK 3 FILTER BLÅ CESAR 3 FILTER GRÖN STORLEK 3 FILTER GRÖN CESAR 3 FILTER RÖD STORLEK 3 FILTER RÖD CESAR 3 FILTER GUL STORLEK 2 FILTER GUL CESAR 3 FILTER FR STORLEK 3 FROSTAT GLAS CESAR 4 FILTER BLÅ STORLEK 4 FILTER BLÅ CESAR 4 FILTER GRÖN STORLEK 4 FILTER GRÖN CESAR 4 FILTER RÖD STORLEK 4 FILTER RÖD CESAR 4 FILTER GUL STORLEK 4 FILTER GUL CESAR 4 FILTER FR STORLEK 4 FROSTAT GLAS CESAR 3/4 LV ANTI GLARE BLÄNDSKYDD STORLEK 3/4.1 7

Sockel: E27 Material/Ytbehandling Stomme och ram: pressgjuten aluminium EN AB47 och extruderad ENAW 66-stomme (kopparfri) med högt korrosionsskydd, pulvermålade nära RAL 97 med korrosionsskydd.

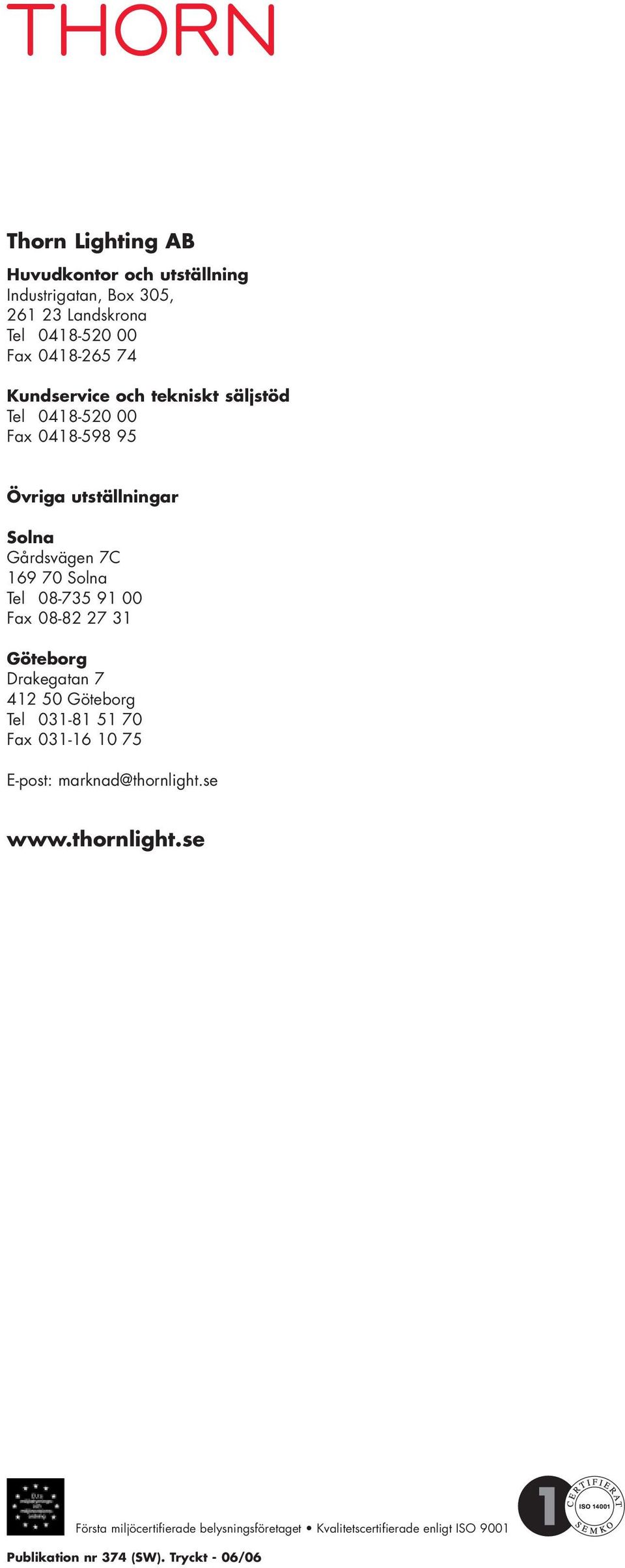

8 Thorn Lighting AB Huvudkontor och utställning Industrigatan, Box 35, Landskrona Tel Fax Kundservice och tekniskt säljstöd Tel Fax Övriga utställningar Solna Gårdsvägen 7C Solna Tel Fax Göteborg Drakegatan Göteborg Tel Fax E-post: marknad@thornlight.se Första miljöcertifierade belysningsföretaget Kvalitetscertifierade enligt ISO 91 Publikation nr 374 (SW). Tryckt - 6/6

8-735 91 Fax 8-82 27 31 Göteborg Drakegatan 7 412 5 Göteborg Tel 31-81 51 7 Fax 31-16 1 75 E-post: marknad@thornlight.
