1 Qba Kompakt strålkastare för dekorativ utomhusbelysning

2 Qba Kompakt strålkastare för effektfull belysning av fasader, konstnärliga dekorationer, monument och statyer. Qba är en enkel men modern strålkastare i två storlekar och med ett precisionsreflektorsystem som kan ge rotationssymmetrisk, bisymmetrisk eller asymmetrisk ljusdistribution. Själva armaturen är konstruerad så att den diskret smälter in såväl i moderna som traditionella miljöer. Strålkastaren monteras med hjälp av en smart dold distansbygel. Qba finns som standard med ytfinish i grå pulverlack men kan beställas med ytfinish i tegelrött eller ljus sand. Även andra RAL-färger kan erhållas på begäran. Förutom de belysningseffekter som kan uppnås med de olika reflektorerna, finns tillbehör som till exempel färgfilter, skärmar och, bländskydd som ytterligare ökar möjligheterna till speciella ljuseffekter. 2

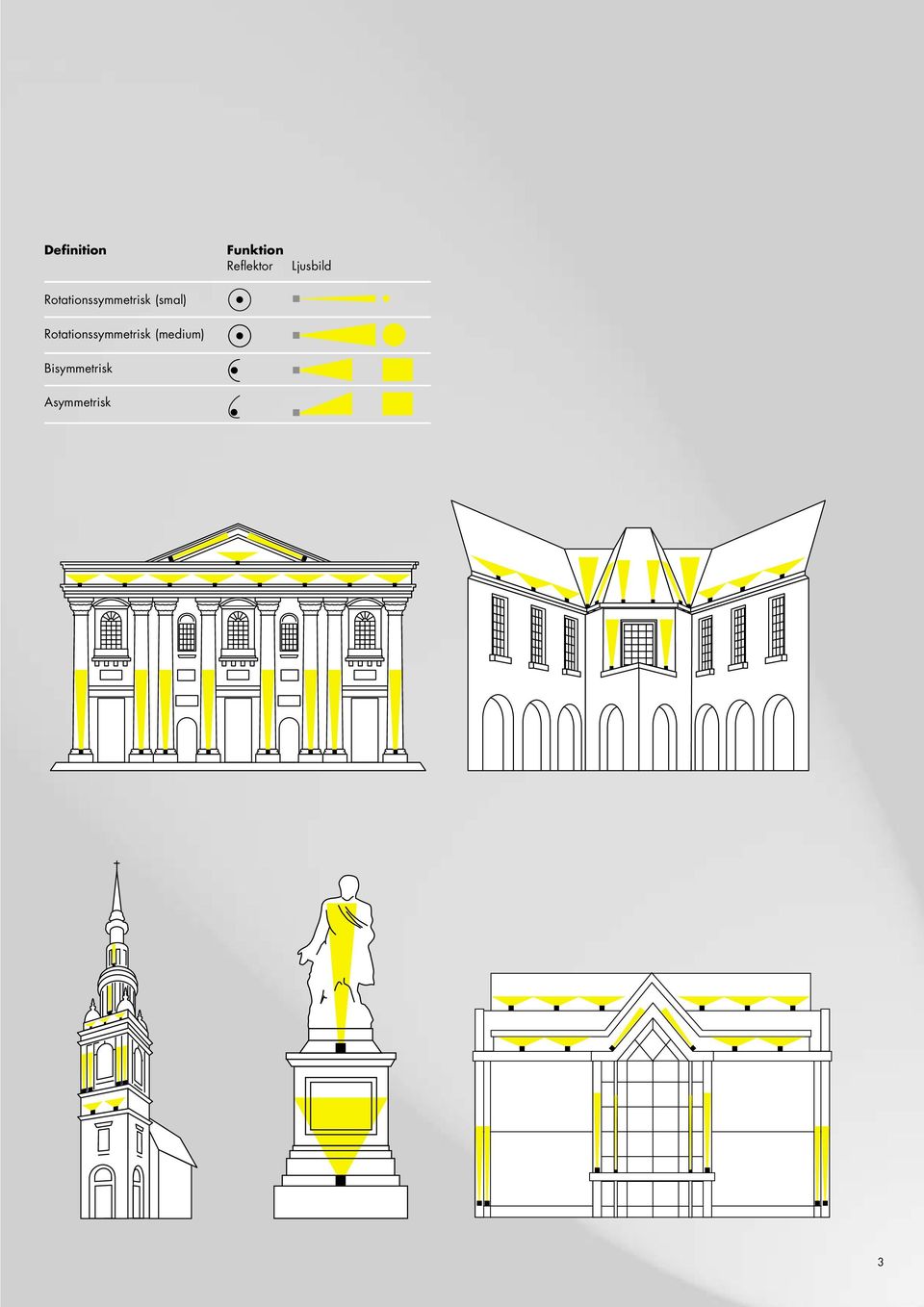

3 Definition Funktion Reflektor Ljusbild Rotationssymmetrisk (smal) Rotationssymmetrisk (medium) Bisymmetrisk Asymmetrisk 3

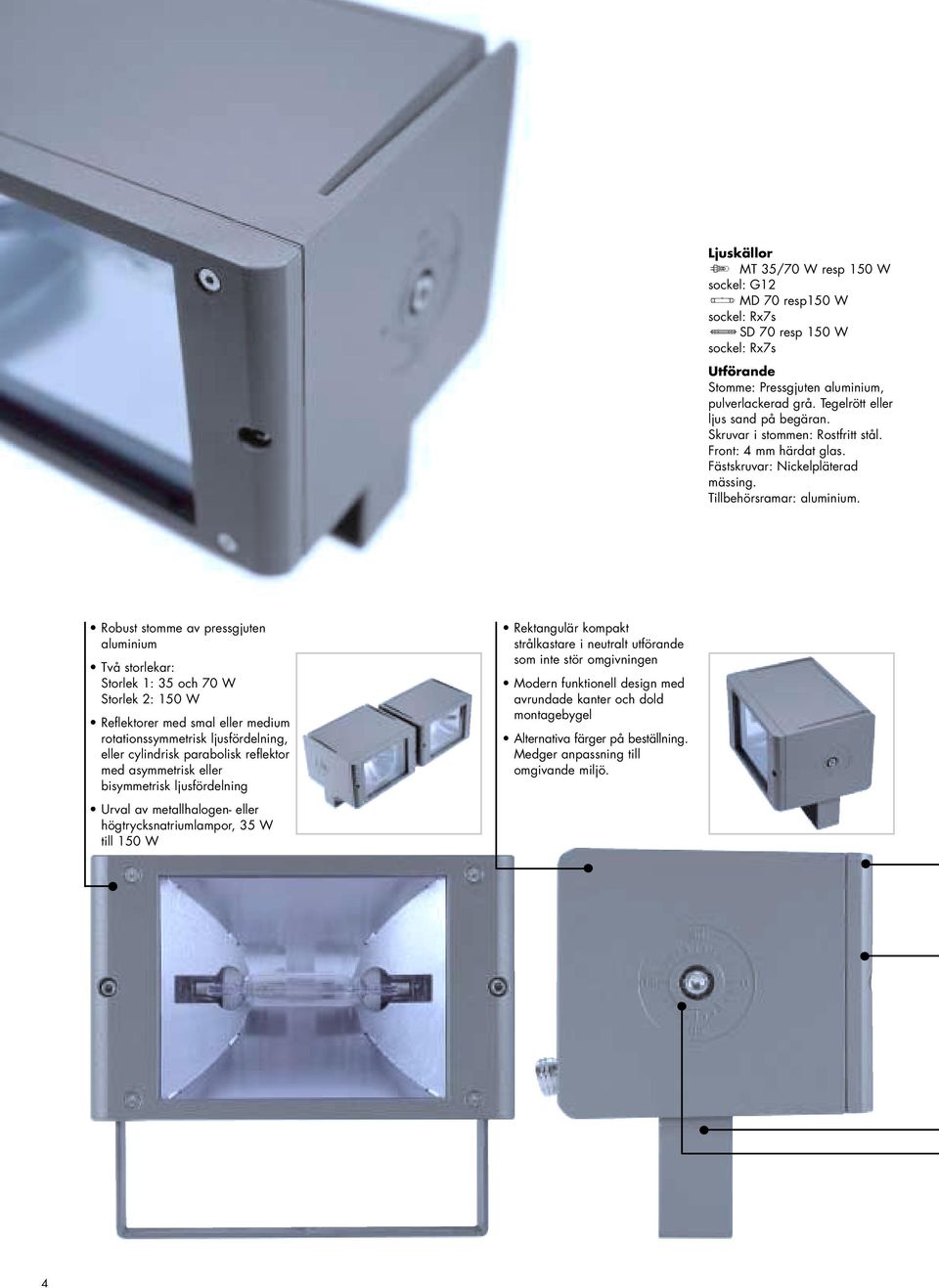

4 Ljuskällor MT 35/7 W resp 15 W sockel: G12 MD 7 resp15 W sockel: Rx7s SD 7 resp 15 W sockel: Rx7s Utförande Stomme: Pressgjuten aluminium, pulverlackerad grå. Tegelrött eller ljus sand på begäran. Skruvar i stommen: Rostfritt stål. Front: 4 mm härdat glas. Fästskruvar: Nickelpläterad mässing. Tillbehörsramar: aluminium. Robust stomme av pressgjuten aluminium Två storlekar: Storlek 1: 35 och 7 W Storlek 2: 15 W Reflektorer med smal eller medium rotationssymmetrisk ljusfördelning, eller cylindrisk parabolisk reflektor med asymmetrisk eller bisymmetrisk ljusfördelning Urval av metallhalogen- eller högtrycksnatriumlampor, 35 W till 15 W Rektangulär kompakt strålkastare i neutralt utförande som inte stör omgivningen Modern funktionell design med avrundade kanter och dold montagebygel Alternativa färger på beställning. Medger anpassning till omgivande miljö. 4

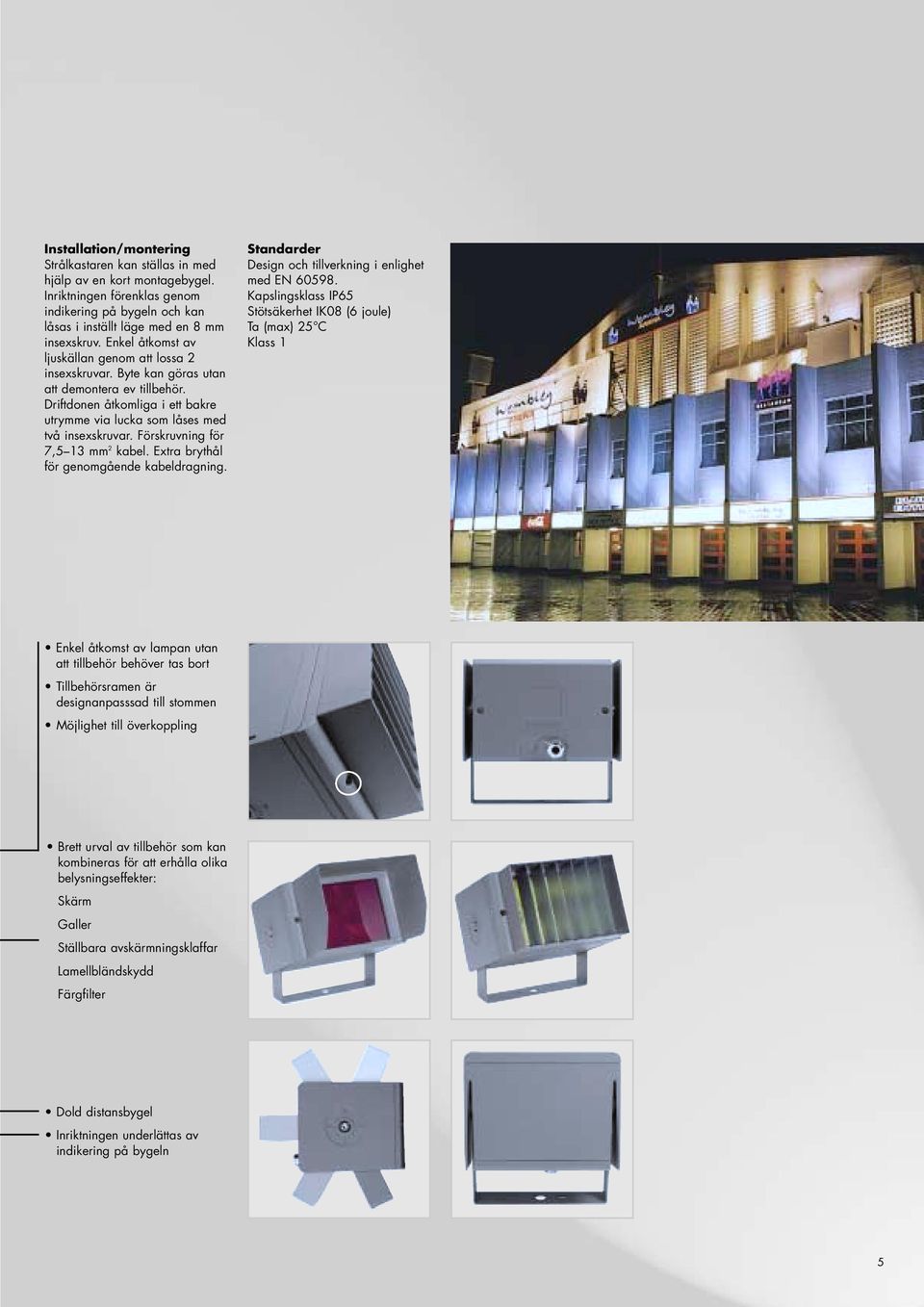

5 Installation/montering Strålkastaren kan ställas in med hjälp av en kort montagebygel. Inriktningen förenklas genom indikering på bygeln och kan låsas i inställt läge med en 8 mm insexskruv. Enkel åtkomst av ljuskällan genom att lossa 2 insexskruvar. Byte kan göras utan att demontera ev tillbehör. Driftdonen åtkomliga i ett bakre utrymme via lucka som låses med två insexskruvar. Förskruvning för 7,5 13 mm 2 kabel. Extra brythål för genomgående kabeldragning. Standarder Design och tillverkning i enlighet med EN Kapslingsklass IP65 Stötsäkerhet IK8 (6 joule) Ta (max) 25 C Klass 1 Enkel åtkomst av lampan utan att tillbehör behöver tas bort Tillbehörsramen är designanpasssad till stommen Möjlighet till överkoppling Brett urval av tillbehör som kan kombineras för att erhålla olika belysningseffekter: Skärm Galler Ställbara avskärmningsklaffar Lamellbländskydd Färgfilter Dold distansbygel Inriktningen underlättas av indikering på bygeln 5
