1 * Nu ger vi fackmannen 5 års garanti vid köp av nya produkter genom att fackmannen enkelt går in på vår hemsida och registrerar sig och produkten. BOJ-belysning Bländfri arbetsplatsbelysning

2 BOJ arbetsplatsbelysning med lågenergi BOJ är en arbetsbelysning som är konstruerad för att klara den hårda och tuffa miljön som ofta förekommer på ett bygge. 48V är ett utförande som är en vanligt förkommande spänning för slingbelysning vid byggnation. Andra lågspänningsnivåer levereras som kundanpassningar. Alla BOJ är utrustade med lågenergilampor, främst för att reducera energiåtgången, men även för ökad livslängd och minskat behov av underhåll. Alla BOJ levereras med skyddande plastpåse som förenklar rengöring och er kupan lång livslängd. Rundstrålande ljus bländar inte och minskar skuggor Godkänd att ställas på brännbart underlag (F-märkt) Extra uttag för handverktyg och kedjekoppling (230V) Förberedd för montage på vägg, stativ, i tak eller direkt på golvet Typprovad av Semko och CE märkt Tekniska Data, BOJ 48V och 230V Typ Artikelnr Spänning Effekt Utförande Kapslingsklass Vikt Boj 24/23 E V 1x23W 1m kabel 2x2,5 IP 54 1,8 Boj 48/23 E V 1x 23W 1 m kabel 2x2,5 IP 54 1,6 Boj 48/23 E V 1x23W 6 m kabel 2x2,5 och stickpropp CEE , 1 uttag IP 54 1,8 Boj 230/23 E V 1x23W 6 m kabel 3G1,5 med stickpropp, 2 uttag IP 54 1,7 Boj 230/42E E V 1x42W 6 m kabel 3G1,5 med stickpropp, 2 uttag IP 54 1,8 Boj 230/23 F V 23W 6m kabel 3G1,5, 216P6 IP 54 2,5 Boj 230/23 F V 23W 6m kabel 3G1,5, 216P6 IP 54 2,5 Boj 230/42E F V 42W 6m kabel 3G1,5, 216P6 IP 54 2 Plastpåse E

3 Nödboj Byggplatsbelysning med inbyggd batterifunktion för reservdrift. El-Björns NödBoj är den smidiga lösningen på problemet med utrymningsbelysning vid tillfälliga installationer. NödBojen baserar sig på vår storsäljande rundstrålande arbetsplatsbelysning Boj, men har försetts med batteribackup som träder in vid strömavbrott. Det behov av nödljus/reservbelysning som regleras i Arbetsmiljöverkets författningar lämnas ibland obeaktade vid tillfälliga installationer, t.ex. på byggarbetsplatser, eftersom det saknas standarder för hur en sådan ska vara utförd. Med NödBoj kan byggarbetsledare enkelt uppfylla AFS 1999:3 28, En byggplatsbelysning där NödBoj används på strategiska punkter längs utrymningsvägarna tillgodoser enkelt och tryggt behovet av nödljus/reservbelysning. Samtidigt ger batteridriften fler användningsområden exempelvis som arbetsbelysning utan kabeldragning vid korta arbeten. Rundstrålande ljus bländar inte och minskar skuggor Godkänd att ställas på brännbart underlag (F-märkt) Extra uttag för handverktyg och kedjekoppling (230V) Förberedd för montage på vägg, stativ, i tak eller direkt på golvet Typprovad av Semko och CE märkt 30 min. batteribackupp Tekniska Data, Nödboj 48V och 230V Typ Artikelnr Spänning Effekt Utförande Kapslingsklass Vikt Boj 48/26 Nödljus E V 1x 26 W 1 m kabel 2x2,5 IP 54 2 Boj 48/26 6m Nödljus E V 1x26 W 6 m kabel 2x2,5 med stickpropp CEE IP 54 2,5 Boj 230/26 Nödljus E V 1x26 W 6 m kabel 3G1,5 med stickpropp, 1 uttag IP 54 1,7 Boj 230/26 F Nödljus E V 1x26 W 2 m kabel 3G1,5, 1 uttag IP 54 1,8 Plastpåse E

4 Arbetsplatsbelysning LED & Xenon EBL Led belysning El-Björns riktade arbetsplatsbelysning EBL 940 är LED-lampa med unik funktion och design. Belysningen är anpassad för riktad belysning på några meters avstånd och kan med fördel användas ihop med El-Björns stativ alternativt hängas upp i lampans krok. Armaturen är helt i anodiserad aluminium för att få bästa motståndskraft mot slitage och tåla tufft klimat. EBL 940 och EBL 865 uppfyller de strängaste kvalitetskrav för arbetsplatsbelysning. Produkffördelar EBL 940 Skaktålig Litet format Perfekt för riktad arbetsplatsbelysning Går att seriekoppla upp till 10 st EBL 940 Mycket lång livslängd. Inga underhållskostnader Krok för upphängning, fastsättning på stativ och alternativt upphängning av exempelvis kabel Perfekt för användning med El-Björns stativ Arbetsområde, ljusbild EBL 940: Ger ett behagligt ljus - utvalda dioder för absolut högsta färgåtergivning m LUX 30 LUX 15 LUX 10 EBX Xenon belysning El-Björns riktade arbetsplatsbelysning EBX 640 är en Xenon-lampa med inre drivdon. Metallhöljet är av naturanodiserad aluminium vilket ger lampan dess extraordinära styrka samtidigt som det fungerar som ett extra filter mot elektromagnetiska vågor. Det lilla formatet och den låga vikten på lampan kontra prestanda är unikt för byggbranschen. Kan med fördel användas med El-Björns stativ Universal S2000 alternativt 3st EBX 640 till El-Björns stativ Universal S5000. EBX 640 uppfyller de strängaste kvalitetskrav på arbetsplatsbelysning.

5 Produkffördelar EBX 640 Lång livslängd Skaktålig Ger dagsljusliknande ljuskaraktär Extremt lätt & litet format på lampan vilket ger ett mycket litet vindfång Snabbare tändning än keramisk metall-halogen Låg vikt Perfekt för användning med El-Björns stativ. Arbetsområde, ljusbild EBX 640: Magnum 108W- arbetsbelysning Arbetsbelysning för alla hantverkare! Nu har även El-Björn den kända och välbeprövade Arbetslampan Magnum i sitt sortiment. Genom den solida konstruktion och IP 54 klassningen kan arbetslampan användas inom många olika arbetsområden. Slagfast plast och oljebeständiga gummikanter, gör att Magnum lampan är perfekt för användning inom tuffa arbetsmiljöer. 3 x 36 W ger ett perfekt ljusflöde på 8700 lm och livlsängden ligger på ca timmar. Magnum leveras med 5 m kabel och plugg och kan därmed enkelt användas på det nya El-Björn stativet Universal S2000, som har en maxhöjd på 2 m. Produkffördelar Magnum 108W 3x36W Robust konstruktion och täthet IP 54 klassad Slagtålig plast med oljebeständiga gummikanter Ljuskälla PL 3 x 36W (8700lm) Genomsnittlig livslängd per lysrör ca h Levereras med 5m kabel och plugg Levereras med inbyggda dubbla stickkontakter Tekniska Data Typ Artikelnr Spänning Effekt Utförande Kapslingsklass Vikt EBL 940 E V 15 W Led belysning IP 67 0,7 EBX 640 E V 35 W Xenon belysning IP 65 1,2 Magnum 108W E V 3x36 W 5M / 3G1 / schuko E/F Hybrid IP 54 5,9

6 Universal Stativ S2000 Stativ S2000 för arbetsbelysning är utvecklat för att användaren ska slippa klämrisker och skador på golvunderlag. Många vill också slippa att frakta olika och skrymmande belysningsstativ. Lösningen till detta är det nya universal-stativet. S2000 går mycket enkelt att fälla ihop till ett kompakt paket vilket gör det enkelt att transportera och lagerhålla. Universalstatvitet har skyddande plastfötter, smart placering av justeringsskruv och ett stort höjdinställningsområde. Produktfördelar: Stabil konstruktion med 3 ben gör att stativet alltid står stadigt. Justeringsratten för höjdinställningen är nedflyttad för minimera klämrisken. Stativet är steglöst justerbart mellan mm. Totalvikten är bara 4,1. Rostskyddsbehandlat stativ. Tar liten plats vid transport. Passar El-Björns Boj arbetsplatsbelysning men har ett lampfäste av universalmodell. Skyddande plastfötter på benen och mittenröret för att slippa risken för märken på underlaget. Du kan använda stativet för belastning upp till 4 med bibehållen stabiliet. Typ Artikelnr Utförande Vikt Stativ S1250 E Stativ till BOJ mm. Höj- och sänkbart. 3,5 Stativ Universal S2000 E Universalstativ till Boj mm. Höj- och sänkbart. 4,1 Stativ Universal S5000 E Universalstativ. Höj- och sänkbart mm. 18

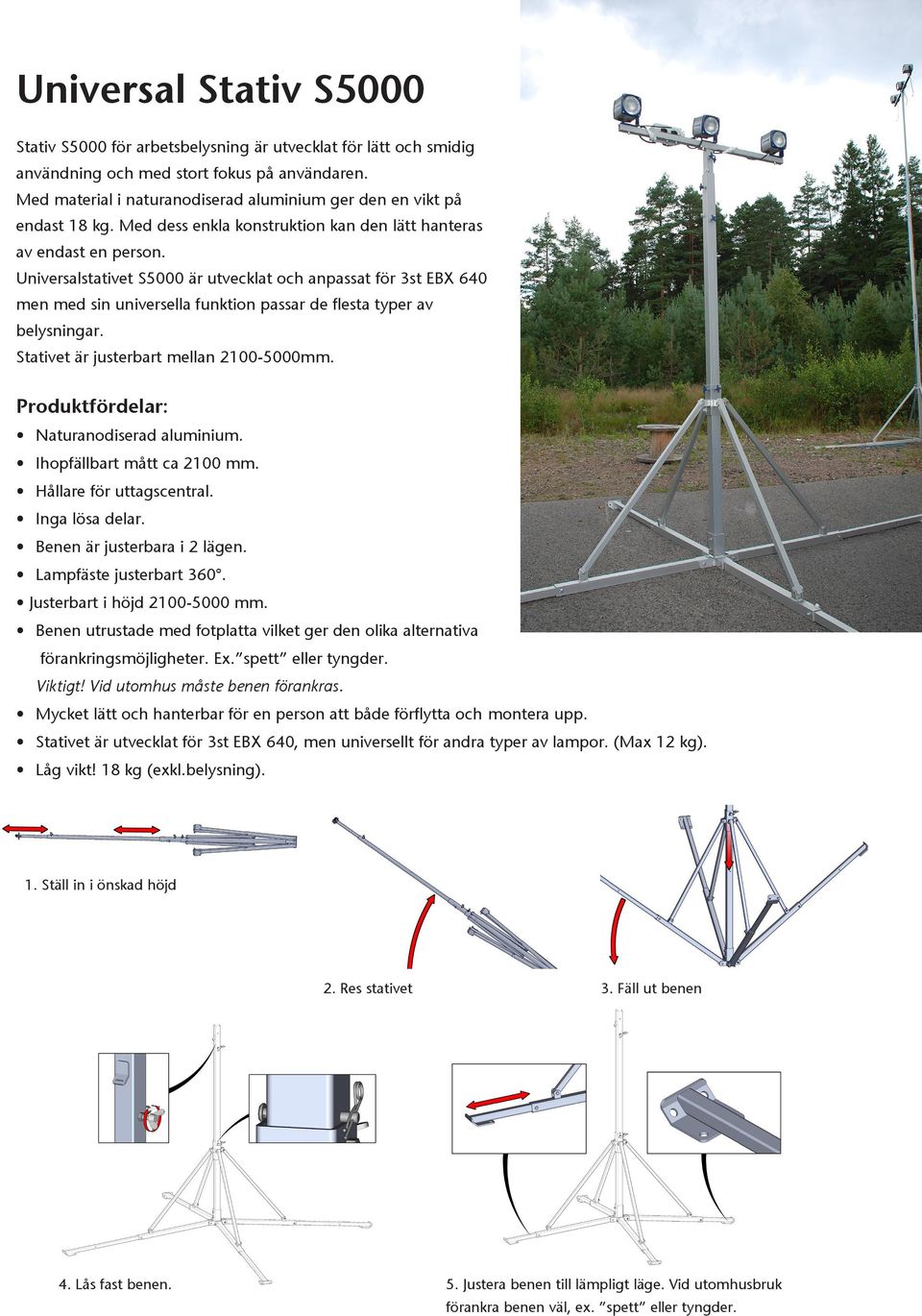

7 Universal Stativ S5000 Stativ S5000 för arbetsbelysning är utvecklat för lätt och smidig användning och med stort fokus på användaren. Med material i naturanodiserad aluminium ger den en vikt på endast 18. Med dess enkla konstruktion kan den lätt hanteras av endast en person. Universalstativet S5000 är utvecklat och anpassat för 3st EBX 640 men med sin universella funktion passar de flesta typer av belysningar. Stativet är justerbart mellan mm. Produktfördelar: Naturanodiserad aluminium. Ihopfällbart mått ca 2100 mm. Hållare för uttagscentral. Inga lösa delar. Benen är justerbara i 2 lägen. Lampfäste justerbart 360. Justerbart i höjd mm. Benen utrustade med fotplatta vilket ger den olika alternativa förankringsmöjligheter. Ex. spett eller tyngder. Viktigt! Vid utomhus måste benen förankras. Mycket lätt och hanterbar för en person att både förflytta och montera upp. Stativet är utvecklat för 3st EBX 640, men universellt för andra typer av lampor. (Max 12 ). Låg vikt! 18 (exkl.belysning). 1. Ställ in i önskad höjd 2. Res stativet 4. Lås fast benen. 3. Fäll ut benen 5. Justera benen till lämpligt läge. Vid utomhusbruk förankra benen väl, ex. spett eller tyngder.

8 Transformatorer Belysningscentraler El-Björns BT-transformatorer är certifierade enligt standard SS (EN 60742) och anpassade till ELSÄK-FS 2008:1 och SS EN Transformatorerna är transportabla eftersom de är avsedda för tillfällig belysning på byggarbetsplatser, i tankar e.t.c. Kapslingen är tillverkad i korrisionsbeständig förzinkad De nya och anpassade belysningscentralerna är tillverkade i slagtålig termoplast. De är framtagna för användning till El-Björns belysningsprodukter EBL 940 och EBX 640. Centralerna är försedda med bärhandtag och upphängningshål som gör att du enkelt kan hänga fast dem på El-Björns universalstativ. stålplåt som fosfaterats och belagts med pulverlack i blå polyester. Vissa utföranden har även plintanslutning. Transformatorer/Belysningscentraler Typ Artikelnr Inkommande Transformator Utgående Tidsstyrning Vikt Schukostickpropp med kabel 2-pol/230V A CEE intag 5-pol/400V A 230/ 24V VA 230/ 48V VA 400/ 48V VA Uttag CEE St 2-pol/ 30V DC 2-pol/ 230V 16A 5-pol/ 400V 16A Plint St 16A BT 124U E Nej 4,7 BT 148U E Nej 4,7 BT 348P E Nej 28 BT 348AP E Ja 28 BT 348U E Nej 28 BT 948MP E Nej 71 BT 948AP E Ja 71 BT 948AU E Ja 71 U 16 Mini E ,1 U 16P E ,4 U- utföranden har uttag för stickpropp A- utföranden har intregrerad tidsstyrning El-Björn AB Tel: , Fax: E-post: info@elbjorn.se, P- utföranden har plintanslutning M- utföranden kan styras av en A-trafo (som slav) BM0004-SE
