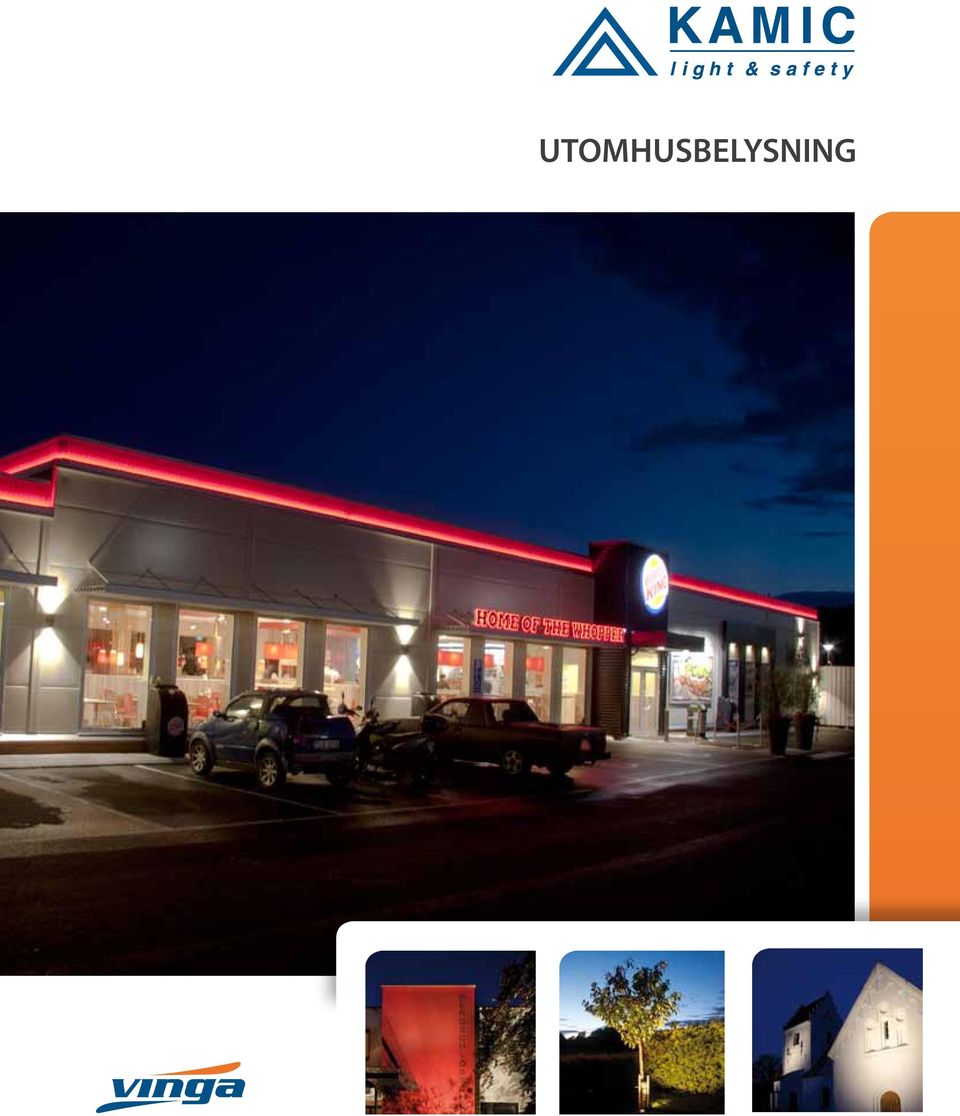

1 UTOMHUSBELYSNING

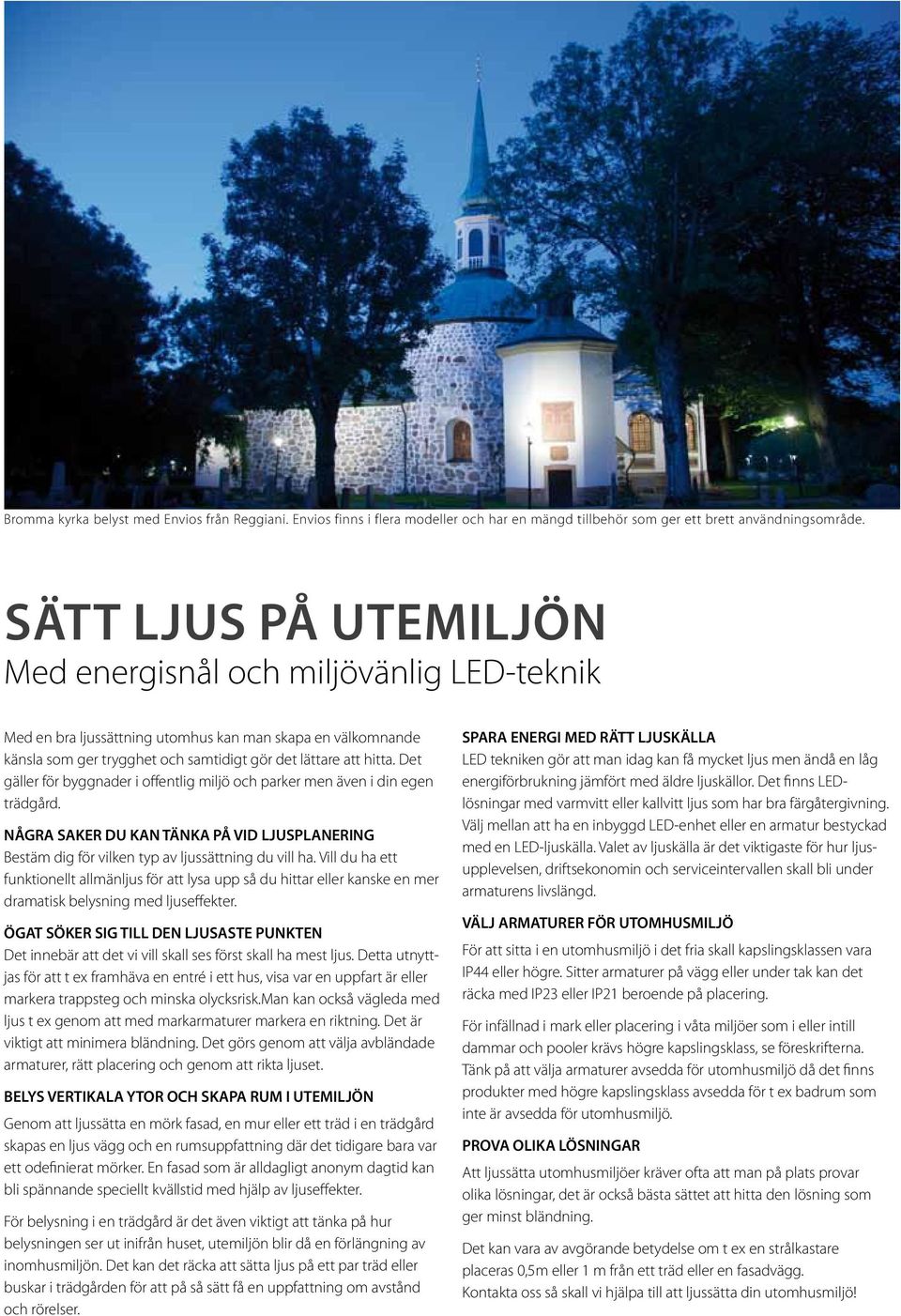

2 Bromma kyrka belyst med Envios från Reggiani. Envios finns i flera modeller och har en mängd tillbehör som ger ett brett användningsområde. Sätt ljus på utemiljön Med energisnål och miljövänlig LED-teknik Med en bra ljussättning utomhus kan man skapa en välkomnande känsla som ger trygghet och samtidigt gör det lättare att hitta. Det gäller för byggnader i offentlig miljö och parker men även i din egen trädgård. NÅGRA SAKER DU KAN TÄNKA PÅ VID LJUSPLANERING Bestäm dig för vilken typ av ljussättning du vill ha. Vill du ha ett funktionellt allmänljus för att lysa upp så du hittar eller kanske en mer dramatisk belysning med ljuseffekter. ÖGAT SÖKER SIG TILL DEN LJUSASTE PUNKTEN Det innebär att det vi vill skall ses först skall ha mest ljus. Detta utnyttjas för att t ex framhäva en entré i ett hus, visa var en uppfart är eller markera trappsteg och minska olycksrisk.man kan också vägleda med ljus t ex genom att med markarmaturer markera en riktning. Det är viktigt att minimera bländning. Det görs genom att välja avbländade armaturer, rätt placering och genom att rikta ljuset. BELYS VERTIKALA YTOR OCH SKAPA RUM I UTEMILJÖN Genom att ljussätta en mörk fasad, en mur eller ett träd i en trädgård skapas en ljus vägg och en rumsuppfattning där det tidigare bara var ett odefinierat mörker. En fasad som är alldagligt anonym dagtid kan bli spännande speciellt kvällstid med hjälp av ljuseffekter. För belysning i en trädgård är det även viktigt att tänka på hur belysningen ser ut inifrån huset, utemiljön blir då en förlängning av inomhusmiljön. Det kan det räcka att sätta ljus på ett par träd eller buskar i trädgården för att på så sätt få en uppfattning om avstånd och rörelser. SPARA ENERGI MED RÄTT LJUSKÄLLA LED tekniken gör att man idag kan få mycket ljus men ändå en låg energiförbrukning jämfört med äldre ljuskällor. Det finns LEDlösningar med varmvitt eller kallvitt ljus som har bra färgåtergivning. Välj mellan att ha en inbyggd LED-enhet eller en armatur bestyckad med en LED-ljuskälla. Valet av ljuskälla är det viktigaste för hur ljusupplevelsen, driftsekonomin och serviceintervallen skall bli under armaturens livslängd. VÄLJ ARMATURER FÖR UTOMHUSMILJÖ För att sitta i en utomhusmiljö i det fria skall kapslingsklassen vara IP44 eller högre. Sitter armaturer på vägg eller under tak kan det räcka med IP23 eller IP21 beroende på placering. För infällnad i mark eller placering i våta miljöer som i eller intill dammar och pooler krävs högre kapslingsklass, se föreskrifterna. Tänk på att välja armaturer avsedda för utomhusmiljö då det finns produkter med högre kapslingsklass avsedda för t ex badrum som inte är avsedda för utomhusmiljö. PROVA OLIKA LÖSNINGAR Att ljussätta utomhusmiljöer kräver ofta att man på plats provar olika lösningar, det är också bästa sättet att hitta den lösning som ger minst bländning. Det kan vara av avgörande betydelse om t ex en strålkastare placeras 0,5m eller 1 m från ett träd eller en fasadvägg. Kontakta oss så skall vi hjälpa till att ljussätta din utomhusmiljö!

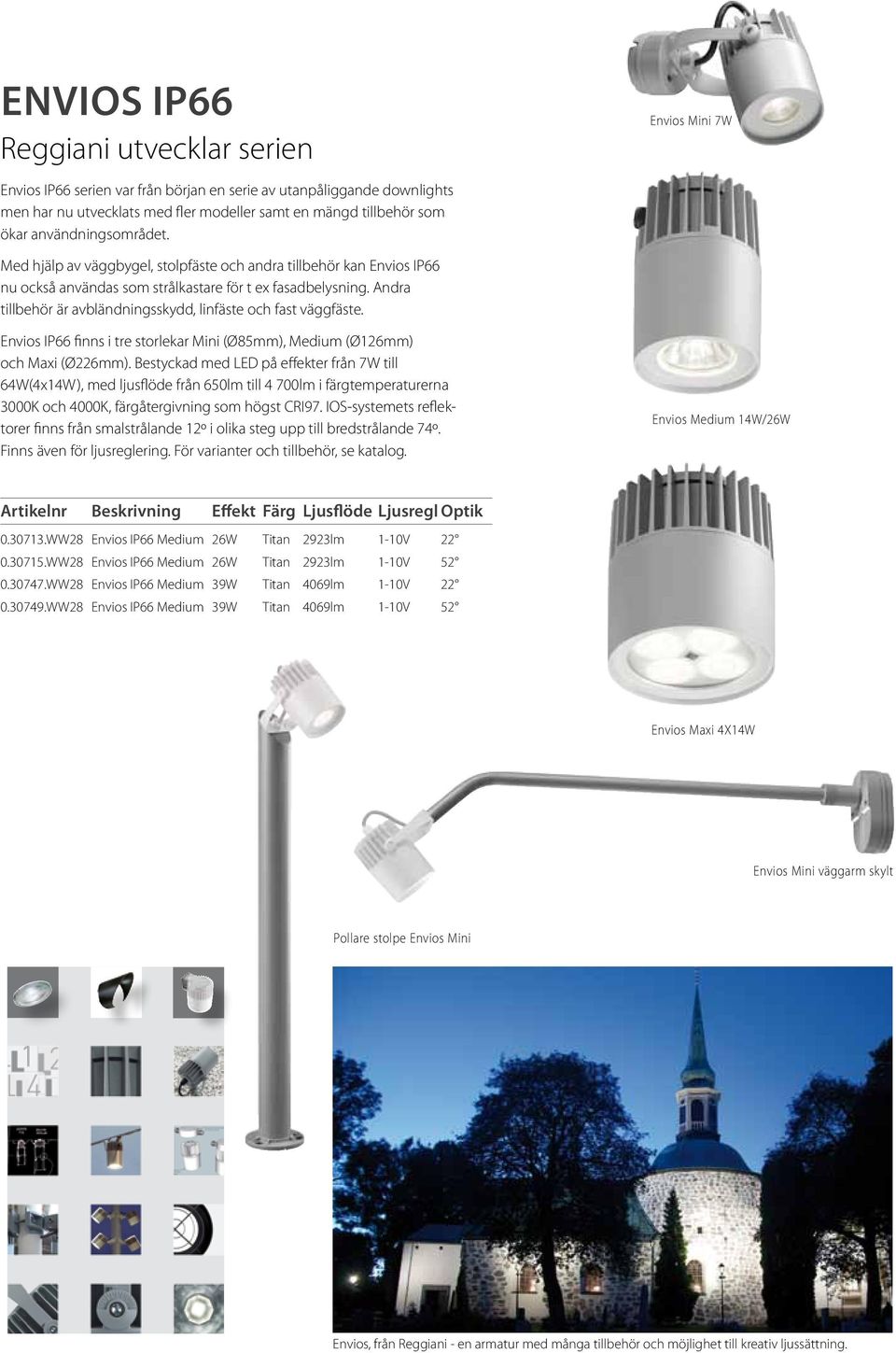

3 Envios IP66 Reggiani utvecklar serien Envios Mini 7W Envios IP66 serien var från början en serie av utanpåliggande downlights men har nu utvecklats med fler modeller samt en mängd tillbehör som ökar användningsområdet. Med hjälp av väggbygel, stolpfäste och andra tillbehör kan Envios IP66 nu också användas som strålkastare för t ex fasadbelysning. Andra tillbehör är avbländningsskydd, linfäste och fast väggfäste. Envios IP66 finns i tre storlekar Mini (Ø85mm), Medium (Ø126mm) och Maxi (Ø226mm). Bestyckad med LED på effekter från 7W till 64W(4x14W), med ljusflöde från 650lm till 4 700lm i färgtemperaturerna 3000K och 4000K, färgåtergivning som högst CRI97. IOS-systemets reflektorer finns från smalstrålande 12º i olika steg upp till bredstrålande 74º. Finns även för ljusreglering. För varianter och tillbehör, se katalog. Envios Medium 14W/26W Artikelnr Beskrivning Effekt Färg Ljusflöde Ljusregl Optik WW28 Envios IP66 Medium 26W Titan 2923lm 1-10V WW28 Envios IP66 Medium 26W Titan 2923lm 1-10V WW28 Envios IP66 Medium 39W Titan 4069lm 1-10V WW28 Envios IP66 Medium 39W Titan 4069lm 1-10V 52 Envios Maxi 4X14W Envios Mini väggarm skylt Pollare stolpe Envios Mini Envios, från Reggiani - en armatur med många tillbehör och möjlighet till kreativ ljussättning.

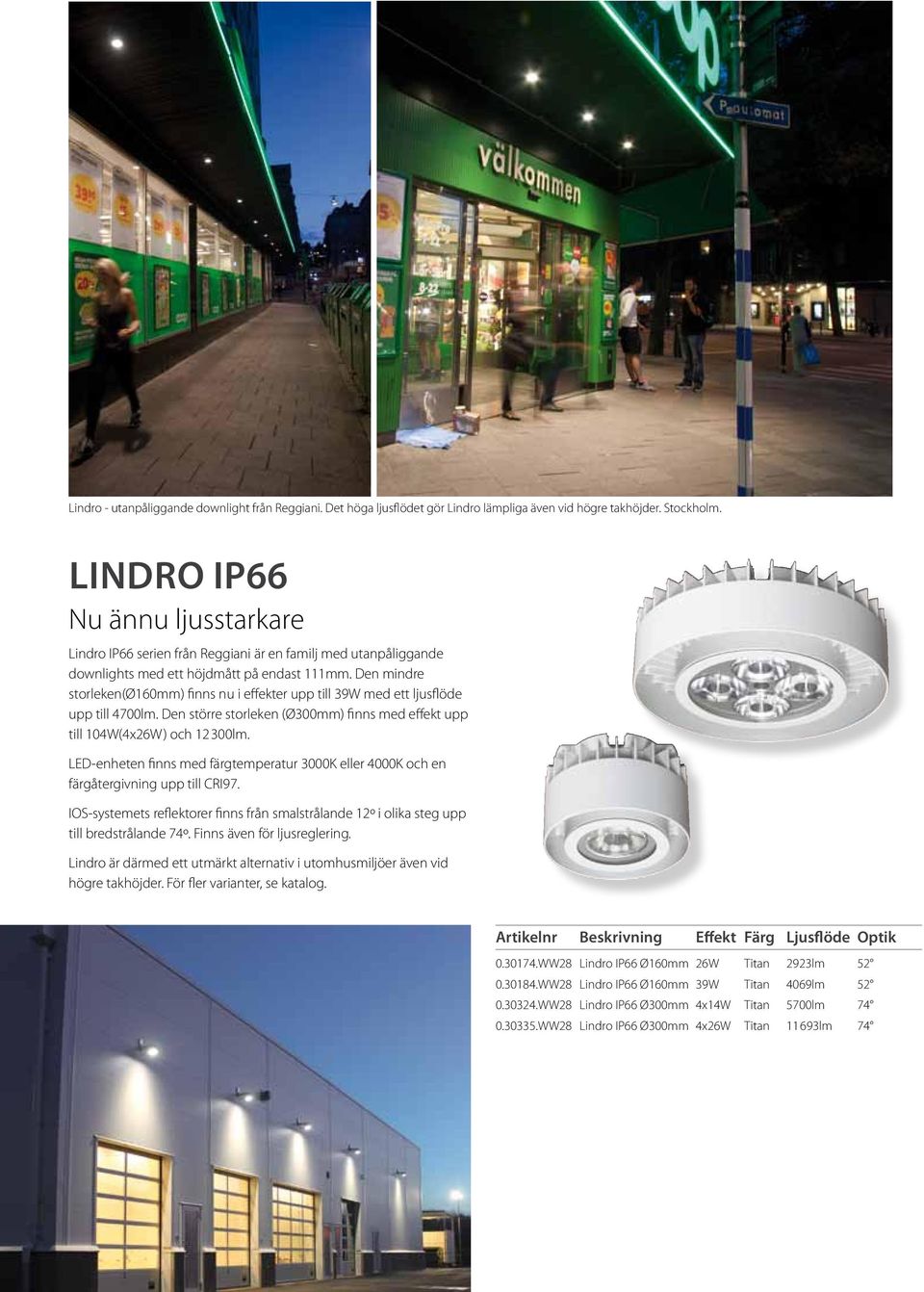

4 Lindro - utanpåliggande downlight från Reggiani. Det höga ljusflödet gör Lindro lämpliga även vid högre takhöjder. Stockholm. Lindro IP66 Nu ännu ljusstarkare Lindro IP66 serien från Reggiani är en familj med utanpåliggande downlights med ett höjdmått på endast 111mm. Den mindre storleken(ø160mm) finns nu i effekter upp till 39W med ett ljusflöde upp till 4700lm. Den större storleken (Ø300mm) finns med effekt upp till 104W(4x26W) och 12300lm. LED-enheten finns med färgtemperatur 3000K eller 4000K och en färgåtergivning upp till CRI97. IOS-systemets reflektorer finns från smalstrålande 12º i olika steg upp till bredstrålande 74º. Finns även för ljusreglering. Lindro är därmed ett utmärkt alternativ i utomhusmiljöer även vid högre takhöjder. För fler varianter, se katalog. Artikelnr Beskrivning Effekt Färg Ljusflöde Optik WW28 Lindro IP66 Ø160mm 26W Titan 2923lm WW28 Lindro IP66 Ø160mm 39W Titan 4069lm WW28 Lindro IP66 Ø300mm 4x14W Titan 5700lm WW28 Lindro IP66 Ø300mm 4x26W Titan 11693lm 74

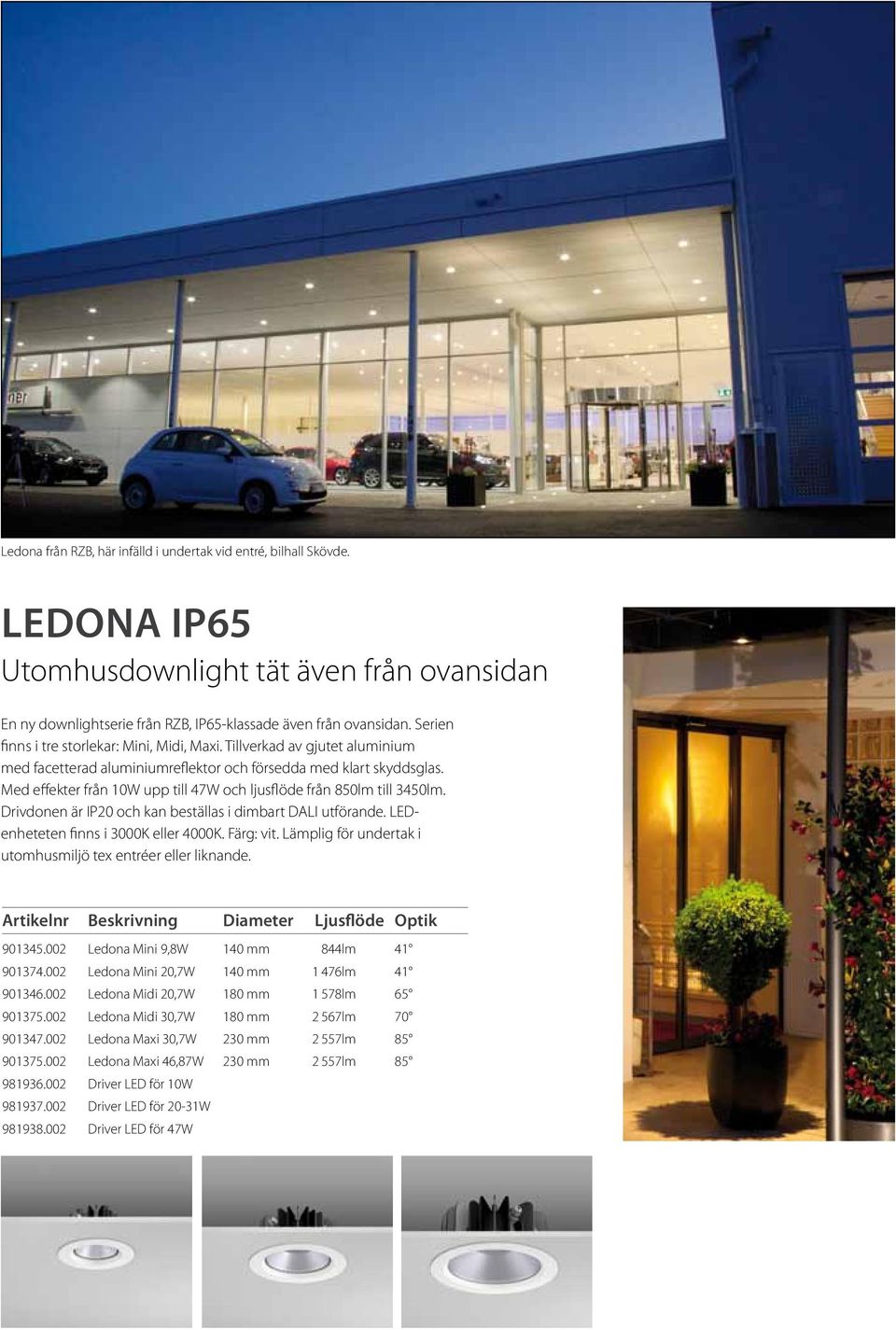

5 Ledona från RZB, här infälld i undertak vid entré, bilhall Skövde. Ledona IP65 Utomhusdownlight tät även från ovansidan En ny downlightserie från RZB, IP65-klassade även från ovansidan. Serien finns i tre storlekar: Mini, Midi, Maxi. Tillverkad av gjutet aluminium med facetterad aluminiumreflektor och försedda med klart skyddsglas. Med effekter från 10W upp till 47W och ljusflöde från 850lm till 3450lm. Drivdonen är IP20 och kan beställas i dimbart DALI utförande. LEDenheteten finns i 3000K eller 4000K. Färg: vit. Lämplig för undertak i utomhusmiljö tex entréer eller liknande. Artikelnr Beskrivning Diameter Ljusflöde Optik Ledona Mini 9,8W 140 mm 844lm Ledona Mini 20,7W 140 mm 1 476lm Ledona Midi 20,7W 180 mm 1 578lm Ledona Midi 30,7W 180 mm 2 567lm Ledona Maxi 30,7W 230 mm 2 557lm Ledona Maxi 46,87W 230 mm 2 557lm Driver LED för 10W Driver LED för 20-31W Driver LED för 47W

6 LIGHTSTREAM LED IP65 Mini, Midi och Maxi Strålkastarserie från RZB med brett utbud av effekter och spridningsvinklar. Gjorda av gjutet aluminium med härdat frontglas och reflektor av aluminium. Inbyggdt drivdon. Varmvitt ljus; 3000K, med god färgåtergivning, CRI Kan även beställas i silvergrå, samt med färgtemperatur 4000K. Stolpfäste finns som tillbehör. Överkopplingsbar. Klass I, IP65, 230V, 50Hz. Mått: LxBxH Mini 194x109x226 mm, Midi 267x142x336 mm, Maxi 174x374x501 mm. Artikelnr Beskrivning Effekt Färg Ljusflöde Optik Lightstream LED Mini 22W Antracit 1 510lm 12º Lightstream LED Mini 28W Antracit 2 090lm 32º Lightstream LED Mini 28W Antracit 2 150lm 106º Lightstream LED Midi 50W Antracit 2 520lm 12º Lightstream LED Midi 56W Antracit 4 140lm 32º Lightstream LED Midi 56W Antracit 4 030lm 106º Lightstream LED Maxi 116W Antracit 9 440lm 44º Lightstream LED Maxi 235W Antracit 17150lm 44º Lightstream LED Maxi 116W Antracit 9 020lm 102º Lightstream LED Maxi 235W Antracit lm 102º Lightstream LED Maxi 116W Antracit 9 820lm asym Lightstream LED Maxi 235W Antracit lm asym Mini silver Midi antracit Mini antracit Maxi silver

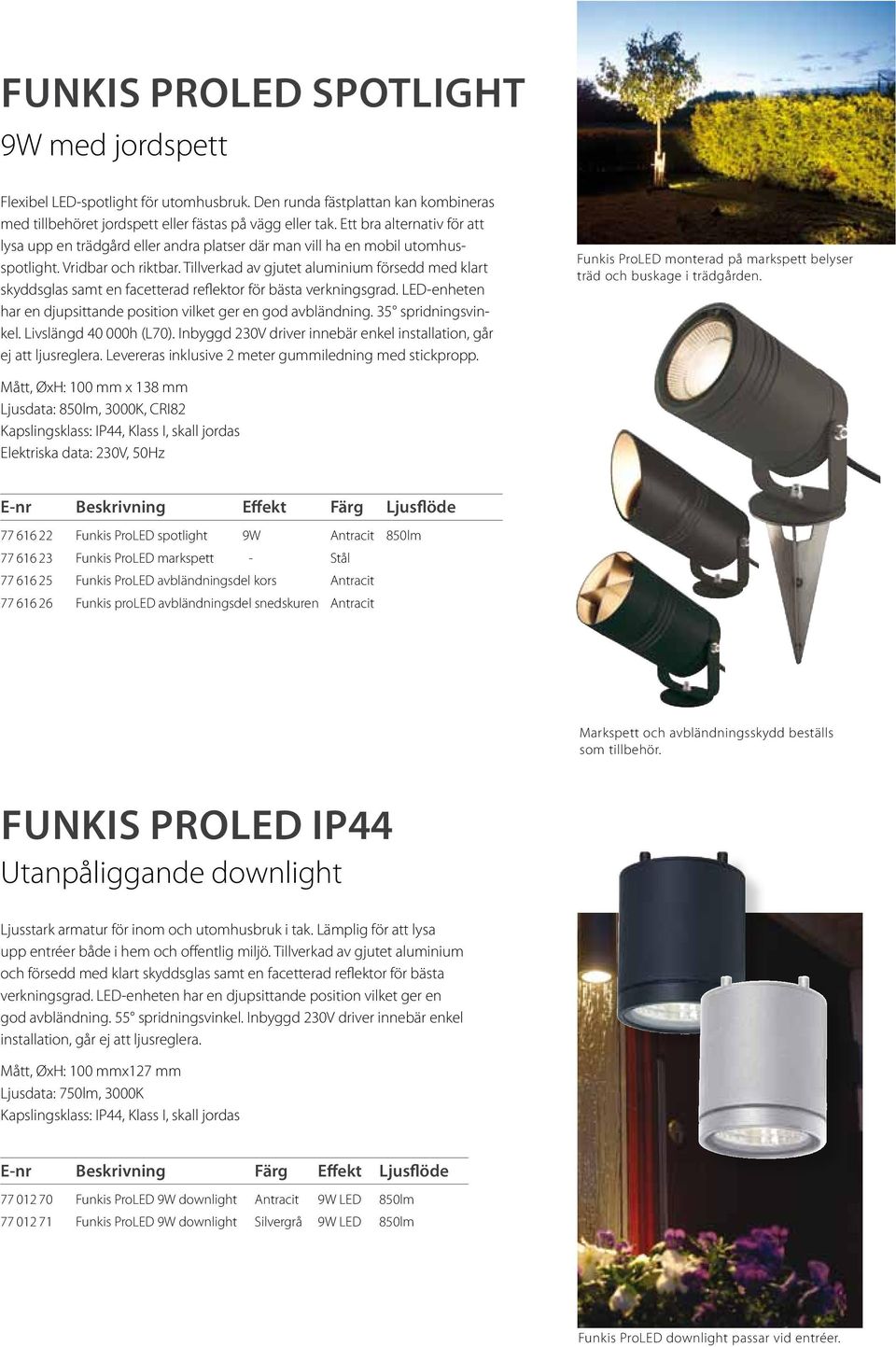

7 FUNKIS PROLED SPOTLIGHT 9W med jordspett Flexibel LED-spotlight för utomhusbruk. Den runda fästplattan kan kombineras med tillbehöret jordspett eller fästas på vägg eller tak. Ett bra alternativ för att lysa upp en trädgård eller andra platser där man vill ha en mobil utomhusspotlight. Vridbar och riktbar. Tillverkad av gjutet aluminium försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LED-enheten har en djupsittande position vilket ger en god avbländning. 35 spridningsvinkel. Livslängd h (L70). Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Levereras inklusive 2 meter gummiledning med stickpropp. Funkis ProLED monterad på markspett belyser träd och buskage i trädgården. Mått, ØxH: 100 mm x 138 mm Ljusdata: 850lm, 3000K, CRI82 Kapslingsklass: IP44, Klass I, skall jordas Elektriska data: 230V, 50Hz E-nr Beskrivning Effekt Färg Ljusflöde Funkis ProLED spotlight 9W Antracit 850lm Funkis ProLED markspett - Stål Funkis ProLED avbländningsdel kors Antracit Funkis proled avbländningsdel snedskuren Antracit Markspett och avbländningsskydd beställs som tillbehör. Funkis ProLED IP44 Utanpåliggande downlight Ljusstark armatur för inom och utomhusbruk i tak. Lämplig för att lysa upp entréer både i hem och offentlig miljö. Tillverkad av gjutet aluminium och försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LED-enheten har en djupsittande position vilket ger en god avbländning. 55 spridningsvinkel. Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Mått, ØxH: 100 mmx127 mm Ljusdata: 750lm, 3000K Kapslingsklass: IP44, Klass I, skall jordas E-nr Beskrivning Färg Effekt Ljusflöde Funkis ProLED 9W downlight Antracit 9W LED 850lm Funkis ProLED 9W downlight Silvergrå 9W LED 850lm Funkis ProLED downlight passar vid entréer.

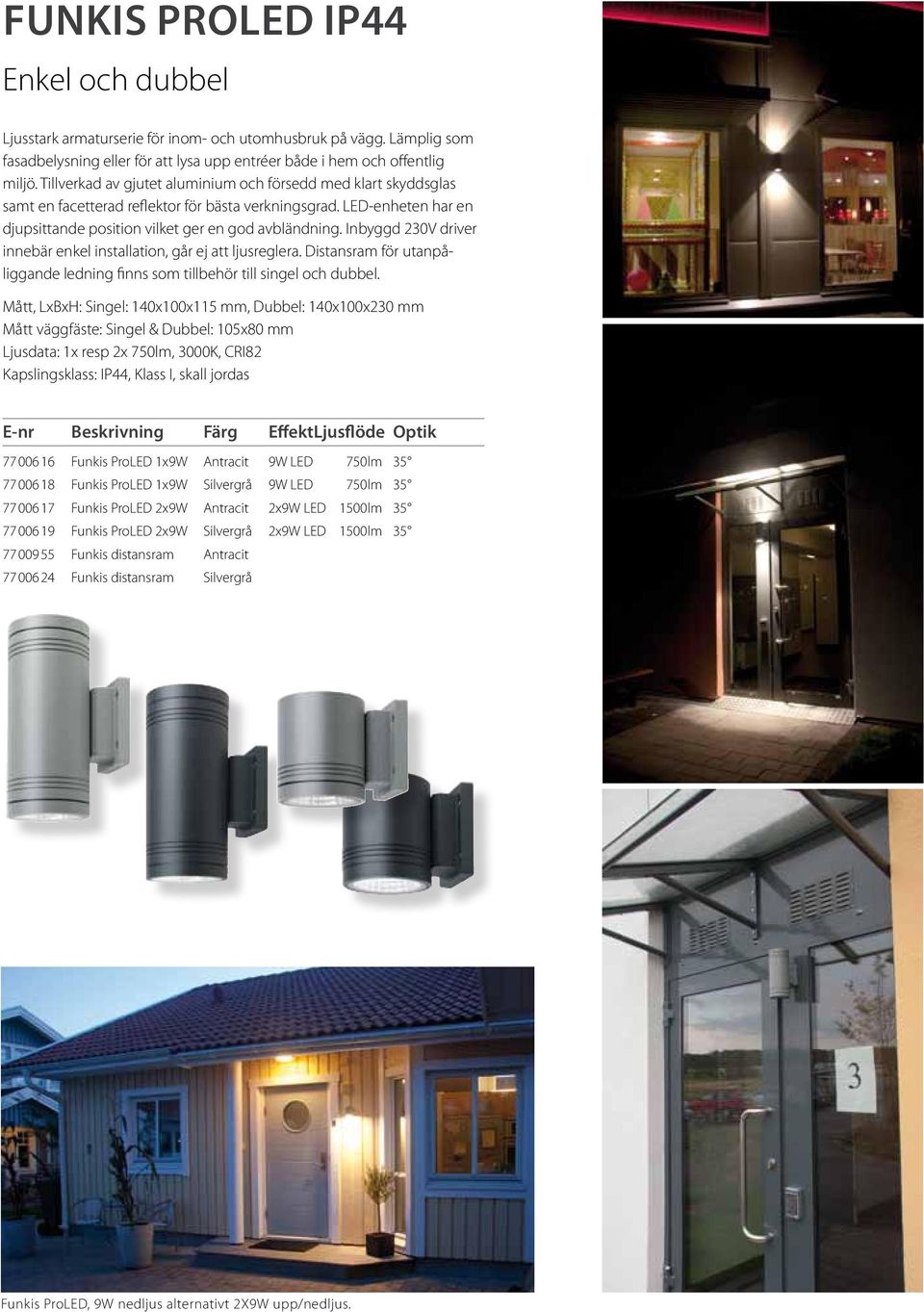

8 Funkis ProLED IP44 Enkel och dubbel Ljusstark armaturserie för inom- och utomhusbruk på vägg. Lämplig som fasadbelysning eller för att lysa upp entréer både i hem och offentlig miljö. Tillverkad av gjutet aluminium och försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LED-enheten har en djupsittande position vilket ger en god avbländning. Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Distansram för utanpåliggande ledning finns som tillbehör till singel och dubbel. Mått, LxBxH: Singel: 140x100x115 mm, Dubbel: 140x100x230 mm Mått väggfäste: Singel & Dubbel: 105x80 mm Ljusdata: 1x resp 2x 750lm, 3000K, CRI82 Kapslingsklass: IP44, Klass I, skall jordas E-nr Beskrivning Färg EffektLjusflöde Optik Funkis ProLED 1x9W Antracit 9W LED 750lm Funkis ProLED 1x9W Silvergrå 9W LED 750lm Funkis ProLED 2x9W Antracit 2x9W LED 1500lm Funkis ProLED 2x9W Silvergrå 2x9W LED 1500lm Funkis distansram Antracit Funkis distansram Silvergrå Funkis ProLED, 9W nedljus alternativt 2X9W upp/nedljus.

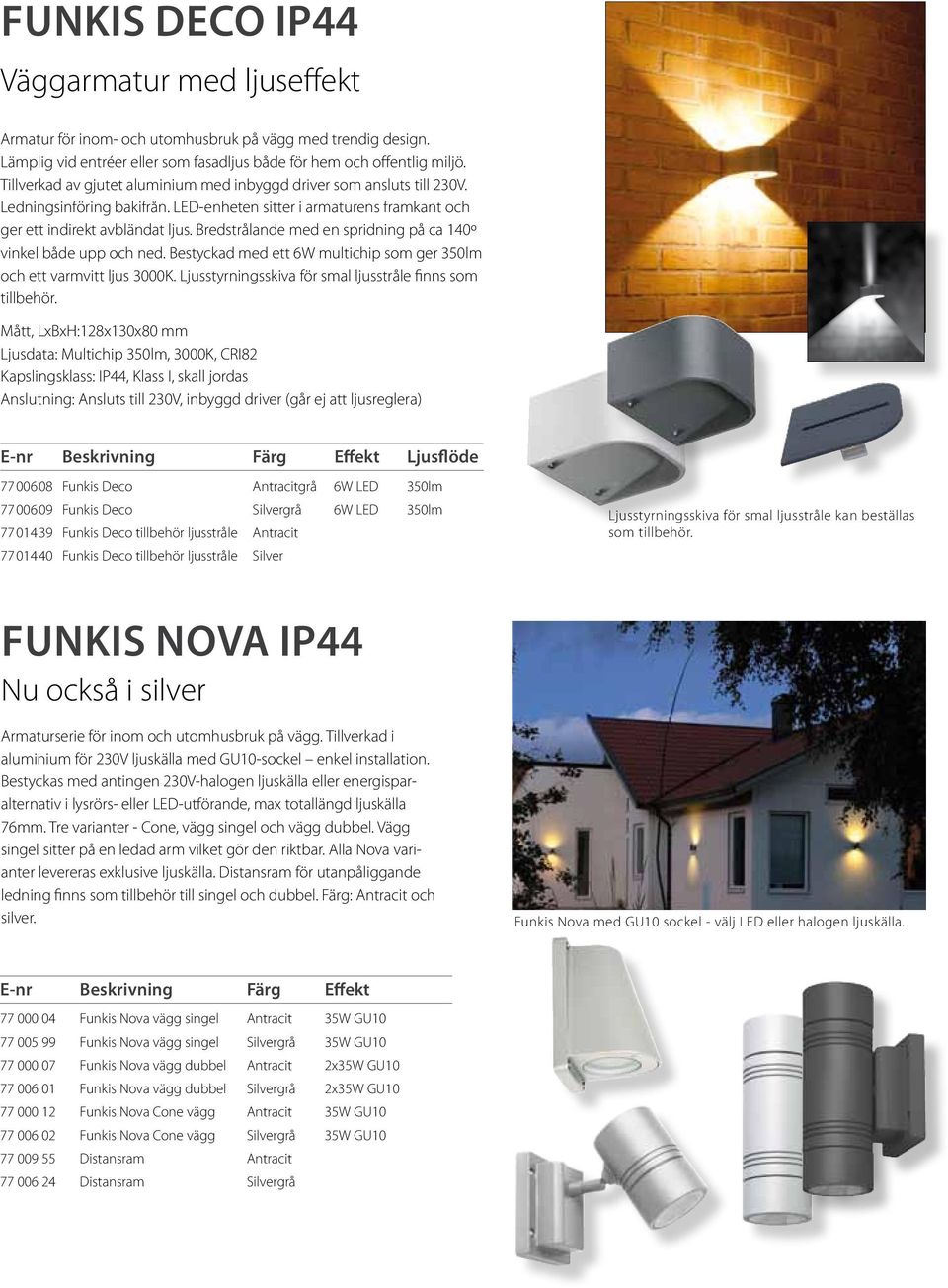

9 Funkis Deco IP44 Väggarmatur med ljuseffekt Armatur för inom- och utomhusbruk på vägg med trendig design. Lämplig vid entréer eller som fasadljus både för hem och offentlig miljö. Tillverkad av gjutet aluminium med inbyggd driver som ansluts till 230V. Ledningsinföring bakifrån. LED-enheten sitter i armaturens framkant och ger ett indirekt avbländat ljus. Bredstrålande med en spridning på ca 140º vinkel både upp och ned. Bestyckad med ett 6W multichip som ger 350lm och ett varmvitt ljus 3000K. Ljusstyrningsskiva för smal ljusstråle finns som tillbehör. Mått, LxBxH:128x130x80 mm Ljusdata: Multichip 350lm, 3000K, CRI82 Kapslingsklass: IP44, Klass I, skall jordas Anslutning: Ansluts till 230V, inbyggd driver (går ej att ljusreglera) E-nr Beskrivning Färg Effekt Ljusflöde Funkis Deco Antracitgrå 6W LED 350lm Funkis Deco Silvergrå 6W LED 350lm Funkis Deco tillbehör ljusstråle Antracit Funkis Deco tillbehör ljusstråle Silver Ljusstyrningsskiva för smal ljusstråle kan beställas som tillbehör. FUNKIS NOVA IP44 Nu också i silver Armaturserie för inom och utomhusbruk på vägg. Tillverkad i aluminium för 230V ljuskälla med GU10-sockel enkel installation. Bestyckas med antingen 230V-halogen ljuskälla eller energisparalternativ i lysrörs- eller LED-utförande, max totallängd ljuskälla 76mm. Tre varianter - Cone, vägg singel och vägg dubbel. Vägg singel sitter på en ledad arm vilket gör den riktbar. Alla Nova varianter levereras exklusive ljuskälla. Distansram för utanpåliggande ledning finns som tillbehör till singel och dubbel. Färg: Antracit och silver. Funkis Nova med GU10 sockel - välj LED eller halogen ljuskälla. E-nr Beskrivning Färg Effekt Funkis Nova vägg singel Antracit 35W GU Funkis Nova vägg singel Silvergrå 35W GU Funkis Nova vägg dubbel Antracit 2x35W GU Funkis Nova vägg dubbel Silvergrå 2x35W GU Funkis Nova Cone vägg Antracit 35W GU Funkis Nova Cone vägg Silvergrå 35W GU Distansram Antracit Distansram Silvergrå

10 FUNKIS TECH IP67 MARKSTRÅLKASTARE LED Energisnåla En serie markstrålkastare i olika storlekar och effekter. Gjorda med kantring av rostfritt stål och armaturhus av gjutet aluminium. Försedda med klart skyddsglas och leveraras inklusive infällnadsmodul i plast. Inbyggda fasta LED-enheter samt inbyggda 230V-drivers för alla, utom Funkis Micro 3W som ansluts till separat driver 350mA. Frontglas klarar kg statisk belastning beroende på modell, ej för överkörning. IP67, Klass I (utom Micro 3W, Klass III). Varmvita LED 3000K. E-nr Beskrivning Ljusflöde Ytter Ø Djup Optik Micro 3W, 350mA 300lm Ø56 mm 100 mm 25º Mini 1W, 230V 120lm Ø93 mm 100 mm 30º x1W, 230V 360lm Ø135 mm 112 mm 10º W, 230V 750lm Ø190 mm 135 mm 10º W, 230V 750lm Ø190 mm 135 mm 30º Lys upp mörka fasader med energisnåla markstrålkastare - olika storlekar och ljusstyrkor.

11

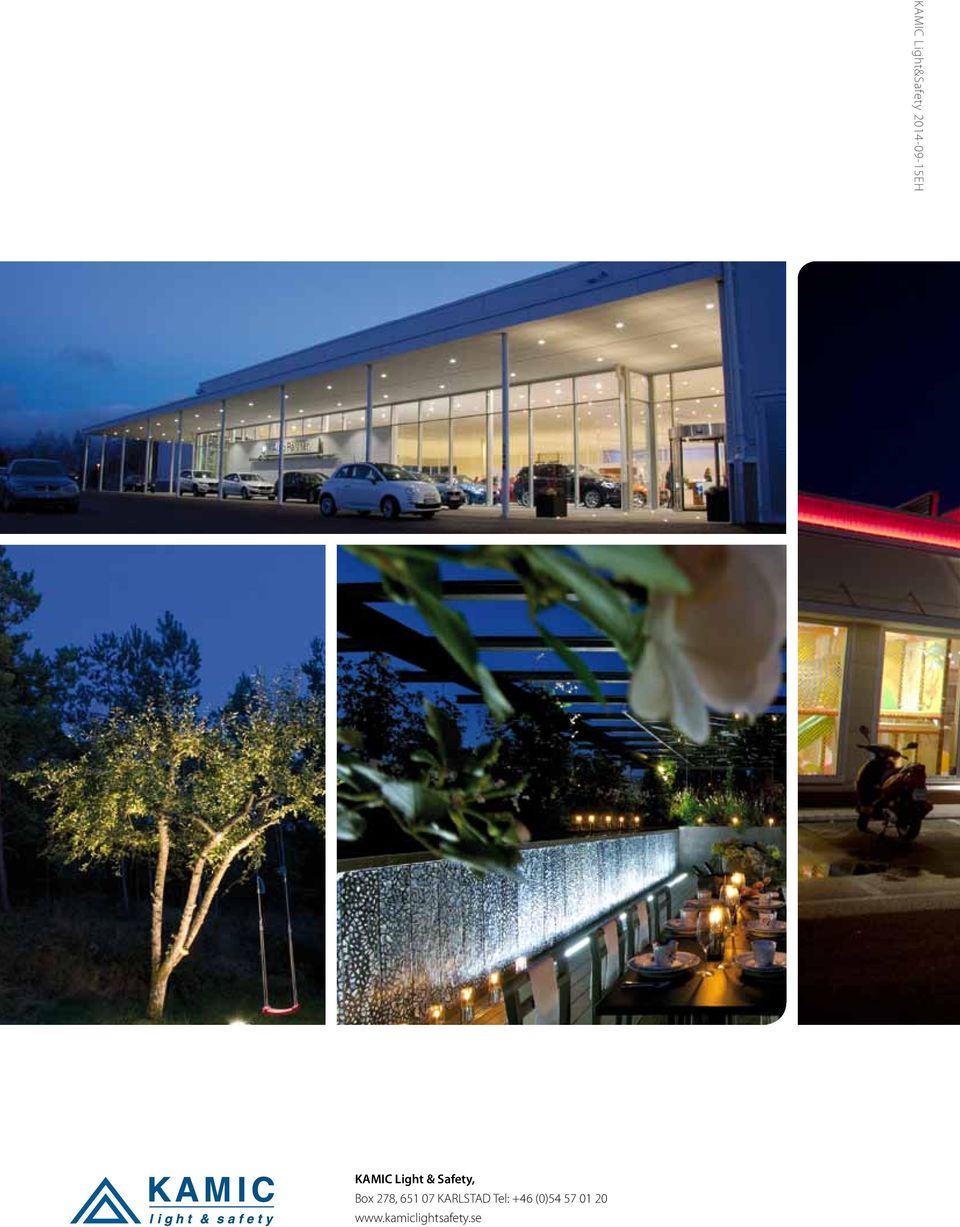

12 KAMIC Light&Safety EH KAMIC Light & Safety, Box 278, KARLSTAD Tel: +46 (0)
