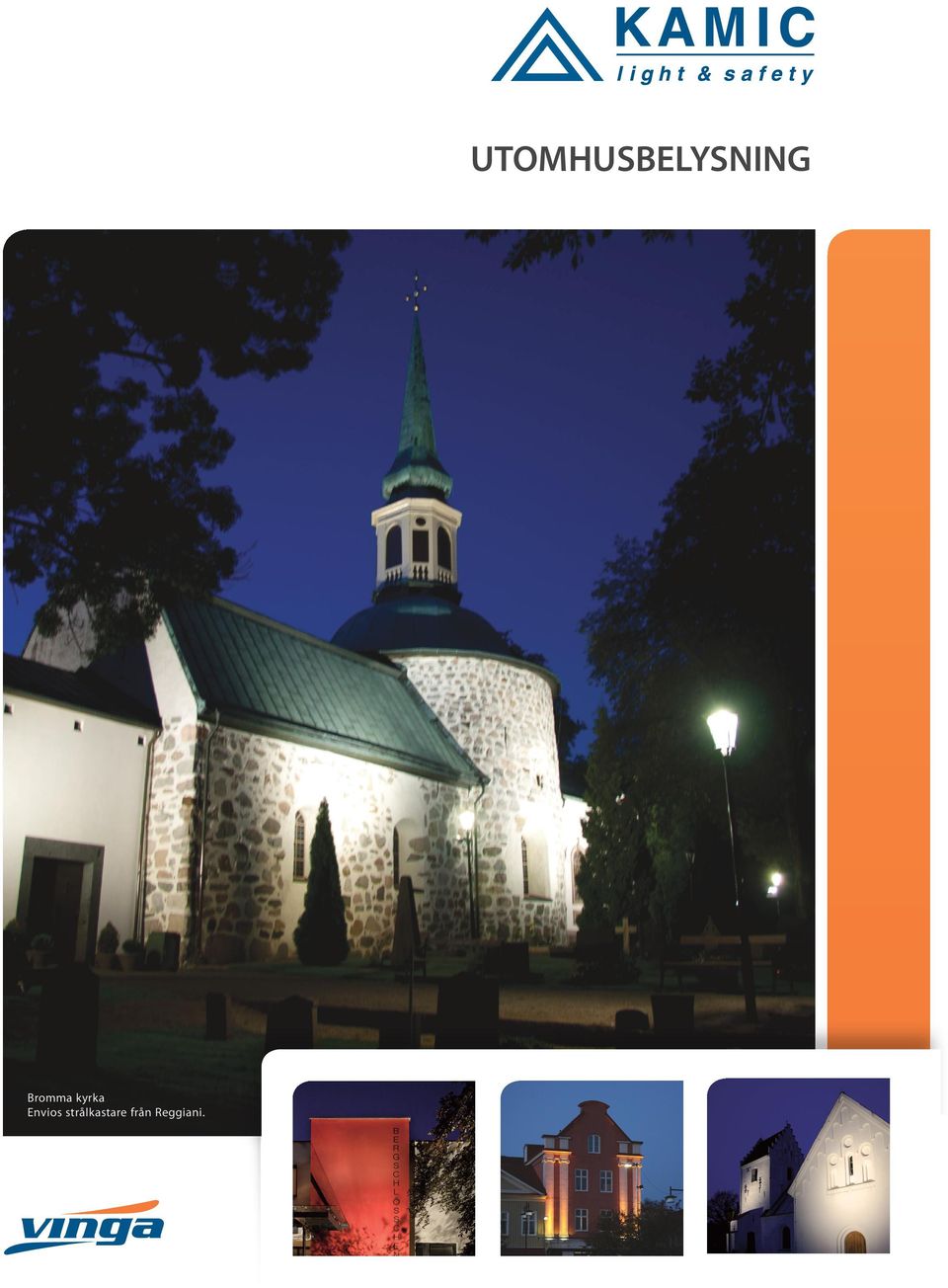

UTOMHUSBELYSNING. Bromma kyrka Envios strålkastare från Reggiani.

Transkript

1 UTOMHUSBELYSNING Bromma kyrka Envios strålkastare från Reggiani.

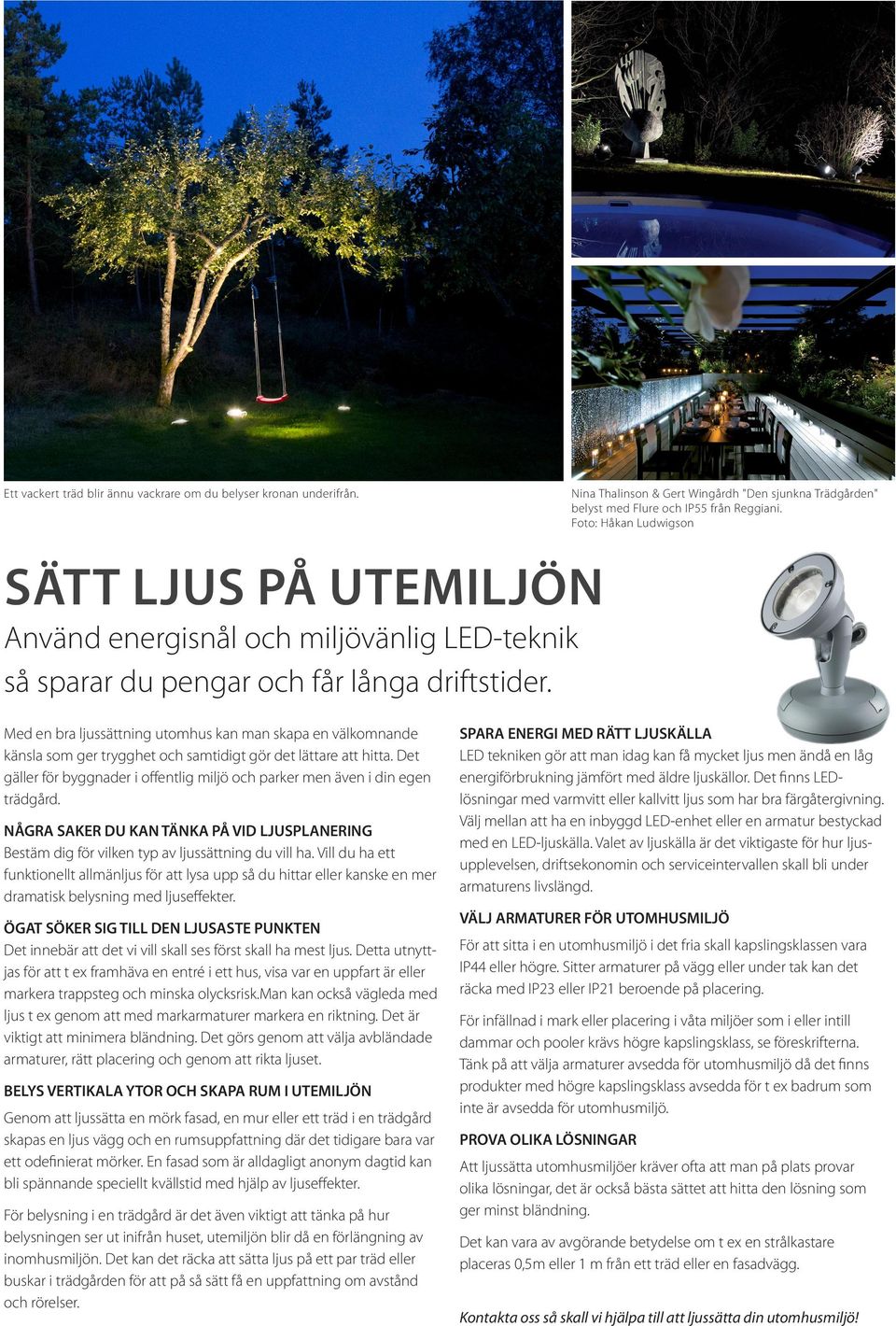

2 Ett vackert träd blir ännu vackrare om du belyser kronan underifrån. Nina Thalinson & Gert Wingårdh "Den sjunkna Trädgården" belyst med Flure och IP55 från Reggiani. Foto: Håkan Ludwigson Sätt ljus på utemiljön Använd energisnål och miljövänlig LED-teknik så sparar du pengar och får långa driftstider. Med en bra ljussättning utomhus kan man skapa en välkomnande känsla som ger trygghet och samtidigt gör det lättare att hitta. Det gäller för byggnader i offentlig miljö och parker men även i din egen trädgård. NÅGRA SAKER DU KAN TÄNKA PÅ VID LJUSPLANERING Bestäm dig för vilken typ av ljussättning du vill ha. Vill du ha ett funktionellt allmänljus för att lysa upp så du hittar eller kanske en mer dramatisk belysning med ljuseffekter. ÖGAT SÖKER SIG TILL DEN LJUSASTE PUNKTEN Det innebär att det vi vill skall ses först skall ha mest ljus. Detta utnyttjas för att t ex framhäva en entré i ett hus, visa var en uppfart är eller markera trappsteg och minska olycksrisk.man kan också vägleda med ljus t ex genom att med markarmaturer markera en riktning. Det är viktigt att minimera bländning. Det görs genom att välja avbländade armaturer, rätt placering och genom att rikta ljuset. BELYS VERTIKALA YTOR OCH SKAPA RUM I UTEMILJÖN Genom att ljussätta en mörk fasad, en mur eller ett träd i en trädgård skapas en ljus vägg och en rumsuppfattning där det tidigare bara var ett odefinierat mörker. En fasad som är alldagligt anonym dagtid kan bli spännande speciellt kvällstid med hjälp av ljuseffekter. För belysning i en trädgård är det även viktigt att tänka på hur belysningen ser ut inifrån huset, utemiljön blir då en förlängning av inomhusmiljön. Det kan det räcka att sätta ljus på ett par träd eller buskar i trädgården för att på så sätt få en uppfattning om avstånd och rörelser. SPARA ENERGI MED RÄTT LJUSKÄLLA LED tekniken gör att man idag kan få mycket ljus men ändå en låg energiförbrukning jämfört med äldre ljuskällor. Det finns LEDlösningar med varmvitt eller kallvitt ljus som har bra färgåtergivning. Välj mellan att ha en inbyggd LED-enhet eller en armatur bestyckad med en LED-ljuskälla. Valet av ljuskälla är det viktigaste för hur ljusupplevelsen, driftsekonomin och serviceintervallen skall bli under armaturens livslängd. VÄLJ ARMATURER FÖR UTOMHUSMILJÖ För att sitta i en utomhusmiljö i det fria skall kapslingsklassen vara IP44 eller högre. Sitter armaturer på vägg eller under tak kan det räcka med IP23 eller IP21 beroende på placering. För infällnad i mark eller placering i våta miljöer som i eller intill dammar och pooler krävs högre kapslingsklass, se föreskrifterna. Tänk på att välja armaturer avsedda för utomhusmiljö då det finns produkter med högre kapslingsklass avsedda för t ex badrum som inte är avsedda för utomhusmiljö. PROVA OLIKA LÖSNINGAR Att ljussätta utomhusmiljöer kräver ofta att man på plats provar olika lösningar, det är också bästa sättet att hitta den lösning som ger minst bländning. Det kan vara av avgörande betydelse om t ex en strålkastare placeras 0,5m eller 1 m från ett träd eller en fasadvägg. Kontakta oss så skall vi hjälpa till att ljussätta din utomhusmiljö!

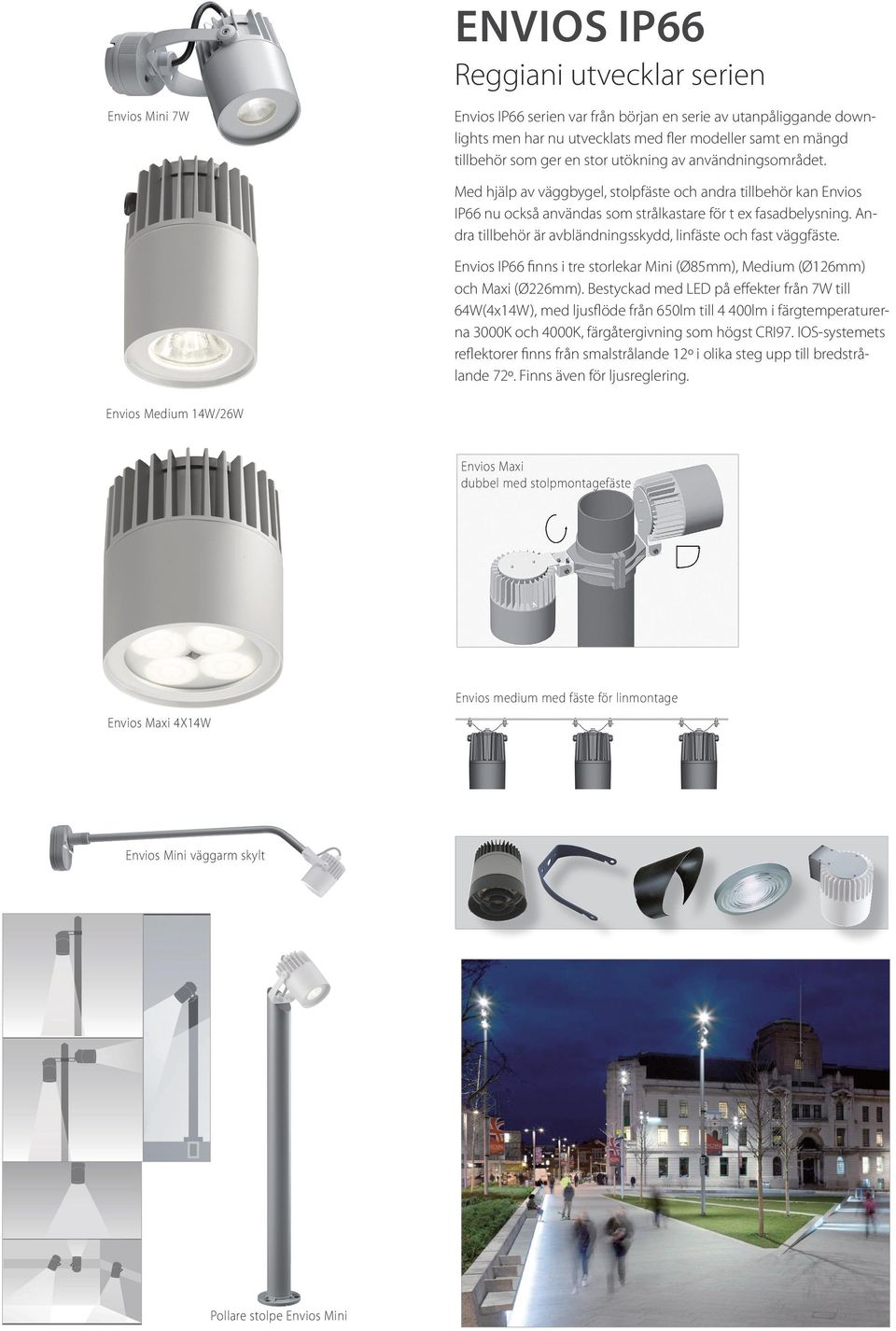

3 Envios IP66 Reggiani utvecklar serien Envios IP66 serien var från början en serie av utanpåliggande downlights men har nu utvecklats med fler modeller samt en mängd tillbehör som ger en stor utökning av användningsområdet. Envios Mini 7W Med hjälp av väggbygel, stolpfäste och andra tillbehör kan Envios IP66 nu också användas som strålkastare för t ex fasadbelysning. Andra tillbehör är avbländningsskydd, linfäste och fast väggfäste. Envios IP66 finns i tre storlekar Mini (Ø85mm), Medium (Ø126mm) och Maxi (Ø226mm). Bestyckad med LED på effekter från 7W till 64W(4x14W), med ljusflöde från 650lm till 4 400lm i färgtemperaturerna 3000K och 4000K, färgåtergivning som högst CRI97. IOS-systemets reflektorer finns från smalstrålande 12º i olika steg upp till bredstrålande 72º. Finns även för ljusreglering. Envios Medium 14W/26W Envios Maxi dubbel med stolpmontagefäste Envios medium med fäste för linmontage Envios Maxi 4X14W Envios Mini väggarm skylt Pollare stolpe Envios Mini

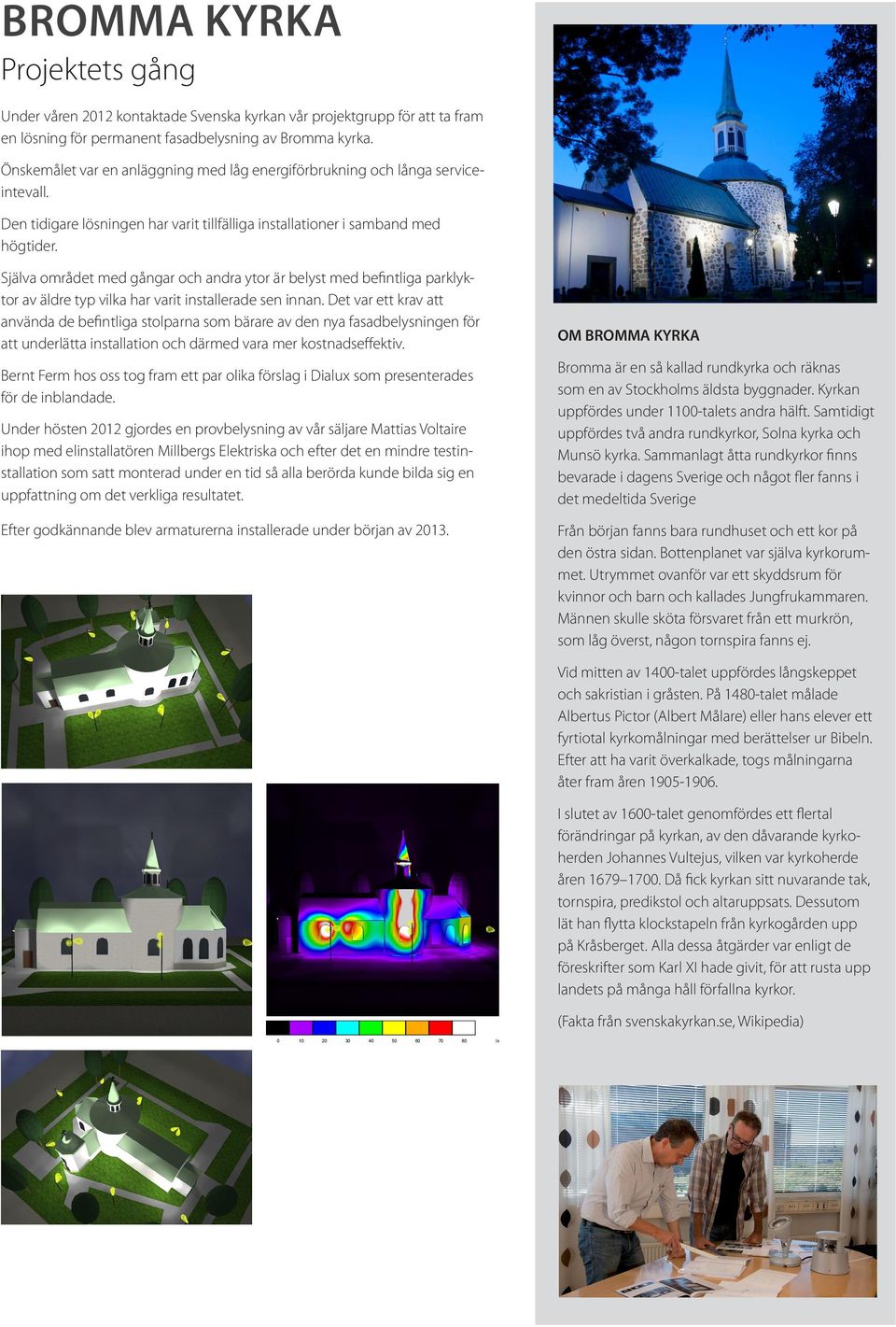

4 Projekt 1 Bromma Kyrka Projektets gång Under våren 2012 kontaktade Svenska kyrkan vår projektgrupp för att ta fram en lösning för permanent fasadbelysning av Bromma kyrka. Önskemålet var en anläggning med låg energiförbrukning och långa serviceintevall. Den tidigare lösningen har varit tillfälliga installationer i samband med högtider. Själva området med gångar och andra ytor är belyst med befintliga parklyktor av äldre typ vilka har varit installerade sen innan. Det var ett krav att använda de befintliga stolparna som bärare av den nya fasadbelysningen för att underlätta installation och därmed vara mer kostnadseffektiv. Bernt Ferm hos oss tog fram ett par olika förslag i Dialux som presenterades för de inblandade. Under hösten 2012 gjordes en provbelysning av vår säljare Mattias Voltaire ihop med elinstallatören Millbergs Elektriska och efter det en mindre testinstallation som satt monterad under en tid så alla berörda kunde bilda sig en uppfattning om det verkliga resultatet. Efter godkännande blev armaturerna installerade under början av OM BROMMA KYRKA Bromma är en så kallad rundkyrka och räknas som en av Stockholms äldsta byggnader. Kyrkan uppfördes under 1100-talets andra hälft. Samtidigt uppfördes två andra rundkyrkor, Solna kyrka och Munsö kyrka. Sammanlagt åtta rundkyrkor finns bevarade i dagens Sverige och något fler fanns i det medeltida Sverige Från början fanns bara rundhuset och ett kor på den östra sidan. Bottenplanet var själva kyrkorummet. Utrymmet ovanför var ett skyddsrum för kvinnor och barn och kallades Jungfrukammaren. Männen skulle sköta försvaret från ett murkrön, som låg överst, någon tornspira fanns ej. Projekt 1 Vinga Ljus AB Hulda Mellgrens Gata Västra frölunda Handläggare Bernt Ferm Telefon Vinga Ljus AB Fax e-post bf@vingaljus.se Hulda Mellgrens Gata Västra frölunda Utomhusscen 1 / 3D återgivning Handläggare Bernt Ferm Telefon Fax e-post bf@vingaljus.se Utomhusscen 1 / Intensitet återges med färgvariationer Vid mitten av 1400-talet uppfördes långskeppet och sakristian i gråsten. På 1480-talet målade Albertus Pictor (Albert Målare) eller hans elever ett fyrtiotal kyrkomålningar med berättelser ur Bibeln. Efter att ha varit överkalkade, togs målningarna åter fram åren I slutet av 1600-talet genomfördes ett flertal förändringar på kyrkan, av den dåvarande kyrkoherden Johannes Vultejus, vilken var kyrkoherde åren Då fick kyrkan sitt nuvarande tak, tornspira, predikstol och altaruppsats. Dessutom lät han flytta klockstapeln från kyrkogården upp på Kråsberget. Alla dessa åtgärder var enligt de föreskrifter som Karl XI hade givit, för att rusta upp landets på många håll förfallna kyrkor. (Fakta från svenskakyrkan.se, Wikipedia) lx Sida 1 Sida 1

5 Belysningslösningen Kyrkan är belyst med armaturen Envios IP 66 medium. Totalt sitter det 14 armaturer som är bestyckade med en fast LED-enhet på 26W. Valet från beställaren blev att använda varmvitt ljus 3000K där färgåtergivningsindex CRI är 85 som framhäver fasadens ljusa yta på ett varmt och naturligt sätt. Varje armatur ger ett ljusflöde på ca 2400lm. För att belysa de olika delarna valdes att kombinera reflektorer 52 grader på väggarna med smalstrålande 12gradig spridning på tornet och spiran. Armaturens små mått med en diameter Ø126mm och en längd 190mm gjorde att de kunde monteras i par på ett av installatören specialbyggt fäste på de befintliga stolparna utan att de blev för skrymmande. Den totalt installerade effekten är ca 400W inkl systemförluster i drivdon.

6 Lindro IP66 Nu ännu ljusstarkare Lindro IP66 serien från Reggiani är en familj med utanpåliggande downlights med ett höjdmått på endast 111mm. Den mindre storleken(ø160mm) finns nu i effekter upp till 39W med ett ljusflöde upp till 4300lm. Den större storleken (Ø300mm) finns med effekt upp till 104W(4x26W) och lm. LED-enheten finns med färgtemperatur 3000K eller 4000K och en färgåtergivning upp till CRI97. IOS-systemets reflektorer finns från smalstrålande 12º i olika steg upp till bredstrålande 72º. Finns även för ljusreglering. Lindro är därmed ett utmärkt alternativ i utomhusmiljöer även med högre takhöjder. LED Rios Strålkastare IP66 14W 26W Rios (Reggiani) LED-strålkastare IP66 för utomhusbruk som ger mycket ljus (14W - 995lm, 26W- 2408lm). Ljuset är varmvitt och har god färgåtergivning (CRI85). Små mått gör att de kan användas i både offentlig- och hemmiljö. Diameter Ø130mm och höjd 222mm. Armaturhus i gjutet aluminium. Inbyggt elektroniskt drivdon ansluts till 230V. IOS-reflektorsystemet gör det möjligt att styra ljuset med olika spridningsvinklar. Finns i utförande för ljusreglering och som skyltbelysning. Lång livslängd gör Rios extra lämplig där långa serviceintervall krävs. Rios finns också i metallhalogen (HIT) utförande 20, 35 och 70W. Kan beställas i färgerna: titan, vit eller antracitsvart.

7 IOS Utbytbara reflektorer LED LUCE från Reggiani är ett ljusstarkt armaturprogram med varmvitt LED-ljus som har hög färgåtergivning. LED LUCE består av ett antal produktfamiljer som alla är bestyckade med samma LED-enhet och därmed får samma goda egenskaper. Reggiani har till de olika produktfamiljerna utvecklat olika reflektorer som passar till ett flertal produktfamiljer. Reflektorerna finns i många olika spridningsvinklar vilket gör att man kan få just den ljusbild som behövs och de går enkelt att byta i efterhand. Mira reflektorn har en vridbar lins i fronten som ger en elliptisk ljusbild vilket kan vara använbart vi belysning av skyltar och liknande. Armaturerna levereras ink-lusive reflektorer. IOS, Interchangeable Optical System omfattar hela Reggianis produktportfölj. Metamorphosi Markstrålkastare - brett urval IP67 Markstrålkastare är en vanlig typ av armatur för att belysa fasader, markera entréer eller t ex lysa upp träd. I Reggianis produktfamilj Metamorphosi finns ett brett utbud av professionella markstrålkastare. I flera storlekar från Ø74mm till Ø410mm. Med effekter från 3W LED till 150W metallhalogen. Olika spridningsvinklar, asymmetriskt ljus och modeller möjliga att rikta. Armaturhuset är normalt av aluminium med täckring av rostfritt stål. För extra krävande miljöer kan armaturhus och täckring i rostfritt syrafast stål eller brons beställas. Bredden gör att det går att hitta lösningar för att lysa upp höga hus eller en trappa vid en entré. MULTISPOT Fast downlight för tuffa miljöer IP66 Downlight för utomhusbruk med kapslingsklass IP66, både från ovan- och undersidan plus drivdon. Armaturhus i gjutet aluminium och även klart skyddsglas. Armatur Ø212mm, håltagning Ø188mm, inbyggnadsdjup 240mm. Kompaktlysrör eller metallhalogenljuskälla.

8 FUNKIS DECO Väggarmatur med ljuseffekt IP44 Armatur för inom och utomhusbruk på vägg, lämplig vid entréer eller som fasadljus. Bredstrålande med spridning på ca 140 upp och ned. Bestyckad med ett 6W LED-chip som ger 350lm och ett varmvitt ljus 3000K. E-nr Beskrivning Färg Effekt Funkis Deco 6W LED Funkis Deco 6W LED FUNKIS PROLED Ljusstark fasadbelysning IP44 Ljusstark armaturserie för inom och utomhusbruk på vägg. Ljusflöde 1x9W 750lm, 2x9W 1500lm. Lämplig som fasadbelysning eller för att lysa upp t ex entréer både i hem och offentlig miljö. Tillverkad av gjutet aluminium försedd med klart skyddsglas samt en facetterad reflektor för bästa verkningsgrad. LED enheten har en djupsittande position vilket ger en god avbländning. Inbyggd 230V driver innebär enkel installation, går ej att ljusreglera. Distansram för utanpåliggande ledning finns som tillbehör till singel och dubbel. E-nr Beskrivning Färg Effekt ProLED 1x9W 9W LED ProLED 1x9W 9W LED ProLED 2x9W 2x9W LED ProLED 2x9W 2x9W LED Distansram Distansram

9 FUNKIS NOVA IP44 Nu också i silver Armaturserie för inom och utomhusbruk på vägg. Tillverkad i aluminium för 230V ljuskälla med GU10-sockel enkel installation. Bestyckas med antingen 230V-halogen ljuskälla eller energisparalternativ i lysrörs- eller LED-utförande, max totallängd ljuskälla 76mm. Tre varianter - Cone, vägg singel och vägg dubbel. Vägg singel sitter på en ledad arm vilket gör den riktbar. Alla Nova varianter levereras exklusive ljuskälla. Distansram för utanpåliggande ledning finns som tillbehör till singel och dubbel. Färger: antracit och silver. E-nr Beskrivning Färg Effekt Funkis Nova vägg singel 35W GU Funkis Nova vägg singel 35W GU Funkis Nova vägg dubbel 2x35W GU Funkis Nova vägg dubbel 2x35W GU Funkis Nova Cone vägg 35W GU Funkis Nova Cone vägg 35W GU Distansram Distansram NU I SILVER Markstrålkastare är ett spännande sätt att lysa upp utemiljön. Rätt ljussättning av träd eller en fasad skapar en dramatisk effekt och ger perspektiv i utomhusmiljön. Nya Funkis Tech Markstrålkastare med LED IP67 Nytt - en serie markstrålkastare med LED vilket ger låg energiförbrukning, lång livslängd och låg yttemperatur på glaset. Finns i två storlekar på armaturerna (Ø135mm/Ø190) och två olika effekter (3W/10W). Serien har utförande med toppring av rostfritt stål, armaturhus av gjutet aluminium med frontglas. Levereras inklusive infällnadsbox för mark. LED enheten är riktbar +/- 15º. 3W modellen finns i smalstrålande utförande och 10W modellen finns smalstrålande eller mediumstrålande. Varmvitt ljus 3000K. Vi har även större markstrålkastare med andra ljuskällor: halogen, lysrör, HIT. E-nr Beskrivning Ytterdiam Djup Håltagn Funkis Tech 3x1W vit 10º Ø mm Ø121mm Funkis Tech 10W vit 10º Ø mm Ø179mm Funkis Tech 10W vit 30º Ø mm Ø179mm

10 Väggarmaturer finns i en mängd olika utföranden. Det kan t ex vara armaturer som ger ett allmänljus, fasadljusarmaturer eller riktbara strålkastare. Nadelspot mini LED IP65 Dekorativ och energisnål fasadbelysning Nadelspot från RZB är en liten kompakt armatur med måtten 126x96x96mm och rundad front, tillverkad av gjutet aluminium med klart skyddsglas. Försedd med LED-enhet på 4W eller 8W. Finns med varmvitt ljus 3000K eller kallvitt ljus 6300K. Ett bra alternativ för att skapa ljuseffekter på fasaden då det finns olika varianter med smalstrålande och bredstrålande optik för upp och ned ljus. Zono I LED IP65 Kubformad RZB kommer med en minimalistisk armatur med måtten 110x100x100mm. Den är tillverkad av gjutet aluminium med klart skyddsglas. Försedd med LED-enhet på 4W eller 8W. Finns med varmvitt ljus 3000K eller kallvitt ljus 6300K. Skapa ljuseffekter på fasaden med hjälp av de olika varianterna av optik, smalstrålande och bredstrålande samt för upp och ned ljus. Ledona IP65 Utomhusdownlight En ny downlightserie från RZB som finns för inomhusmiljö (IP20) och utomhusmiljö (IP65). Utomhusmodellerna är IP65-klassade även från ovansidan. Serien finns i tre storlekar Mini, Midi, Maxi där Mini har en ytterdiameter på Ø140mm, Midi Ø180mm och Maxi Ø230mm. Tillverkad av gjutet aluminium och försedd med facetterad aluminiumreflektor. IP65 modellerna är försedda med klart skyddsglas. Med effekter från 10W upp till 47W och ljusflöde från 850lm till 3450lm kan modellerna ersätta de flesta traditionella downlight-applikationer. Drivdonen är IP20 och finns att få i dimbart DALI utförande. LED enheteten finns i 3000K eller 4000K.

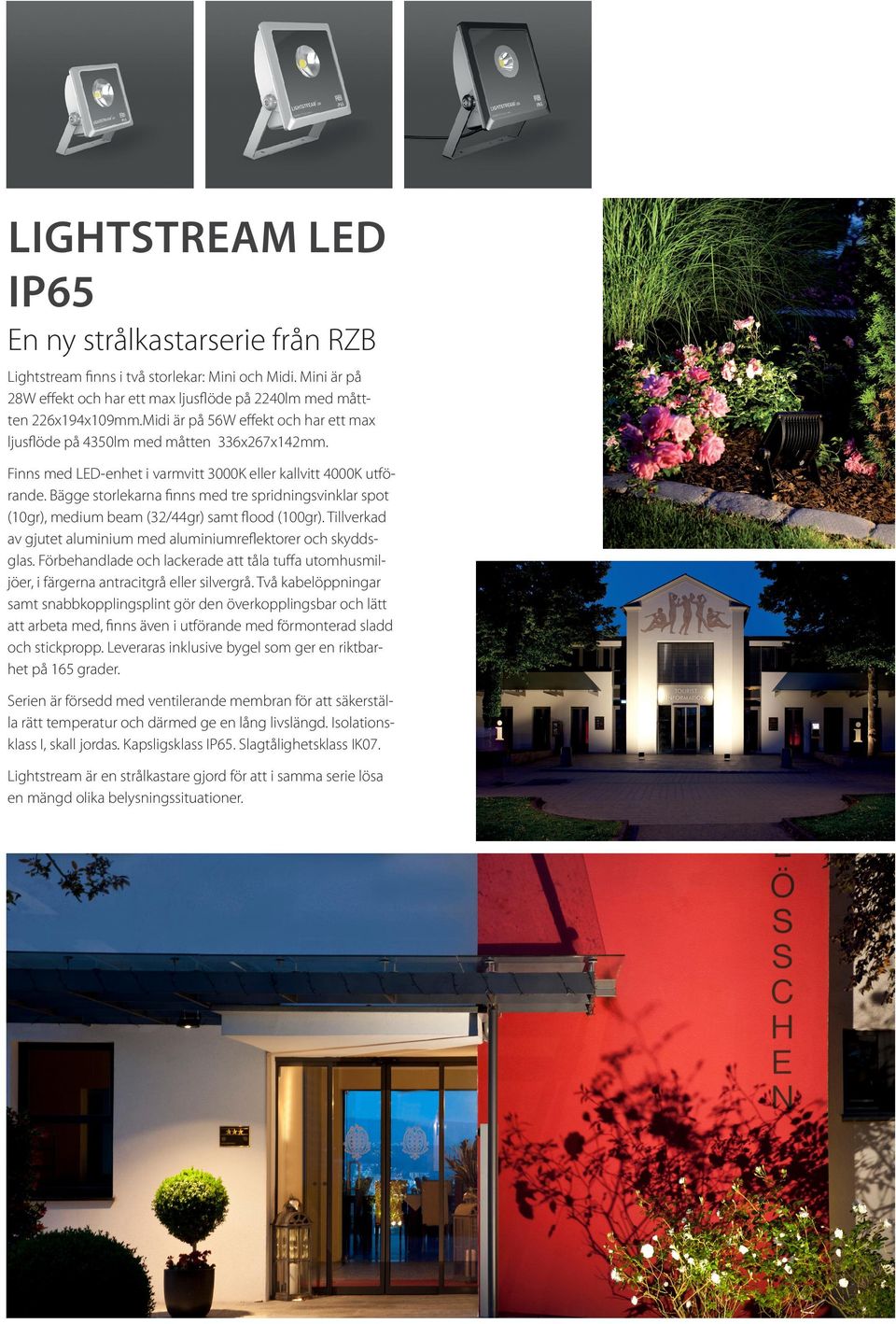

11 Lightstream LED IP65 En ny strålkastarserie från RZB Lightstream finns i två storlekar: Mini och Midi. Mini är på 28W effekt och har ett max ljusflöde på 2240lm med måt ten 226x194x109mm.Midi är på 56W effekt och har ett max ljusflöde på 4350lm med måtten 336x267x142mm. Finns med LED-enhet i varmvitt 3000K eller kallvitt 4000K utförande. Bägge storlekarna finns med tre spridningsvinklar spot (10gr), medium beam (32/44gr) samt flood (100gr). Tillverkad av gjutet aluminium med aluminiumreflektorer och skyddsglas. Förbehandlade och lackerade att tåla tuffa utomhusmiljöer, i färgerna antracitgrå eller silvergrå. Två kabelöppningar samt snabbkopplingsplint gör den överkopplingsbar och lätt att arbeta med, finns även i utförande med förmonterad sladd och stickpropp. Leveraras inklusive bygel som ger en riktbarhet på 165 grader. Serien är försedd med ventilerande membran för att säkerställa rätt temperatur och därmed ge en lång livslängd. Isolationsklass I, skall jordas. Kapsligsklass IP65. Slagtålighetsklass IK07. Lightstream är en strålkastare gjord för att i samma serie lösa en mängd olika belysningssituationer.

12 Kamic Light&Safety EH KAMIC Light & Safety, Box 278, KARLSTAD Tel: +46 (0)
