1 avion nya former för kontorsbelysning

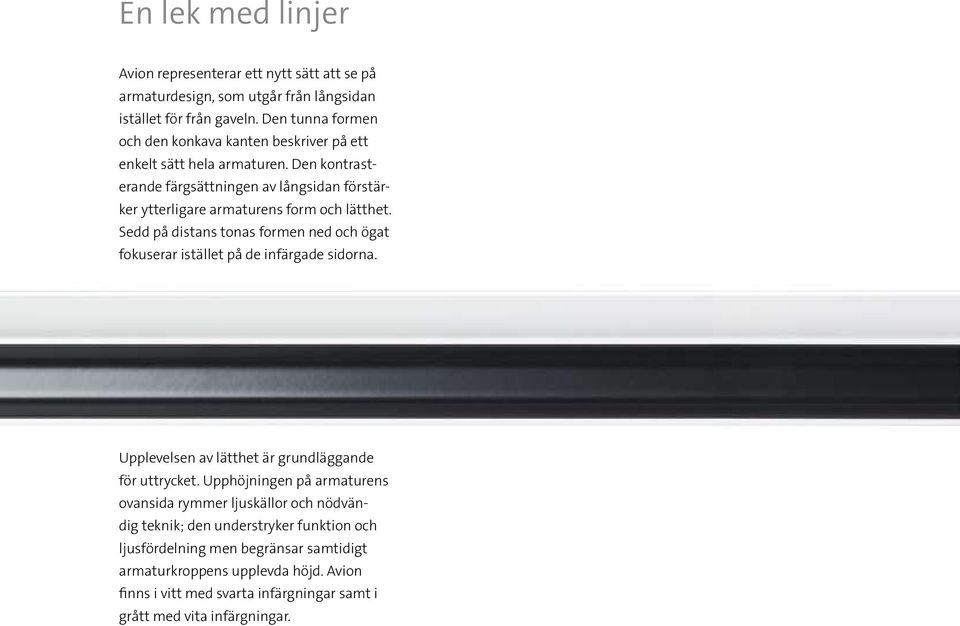

2

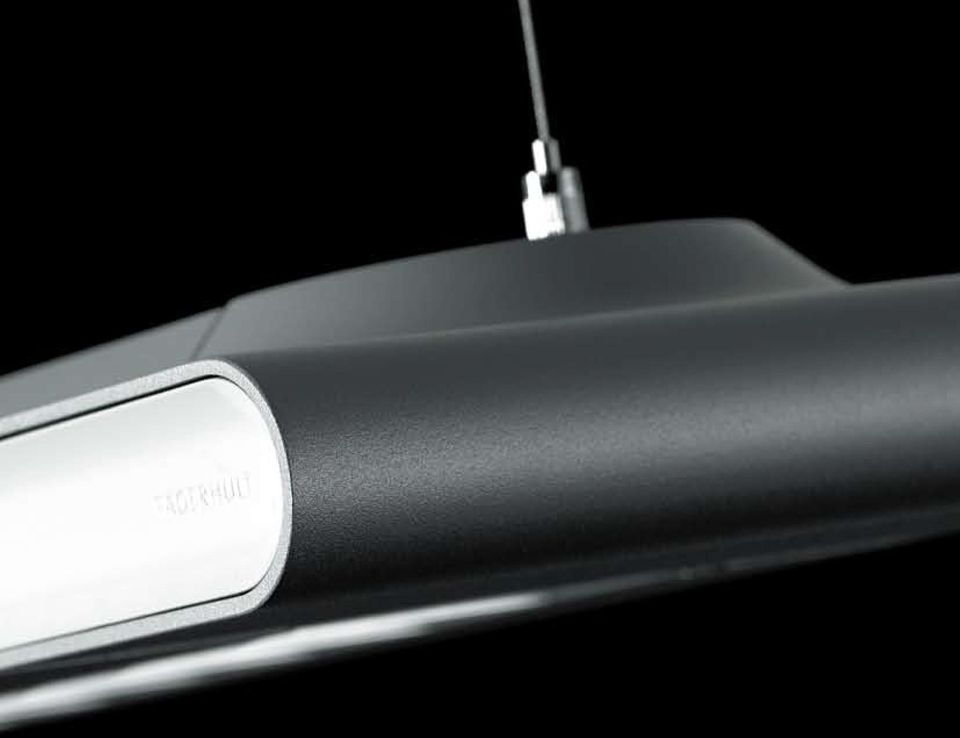

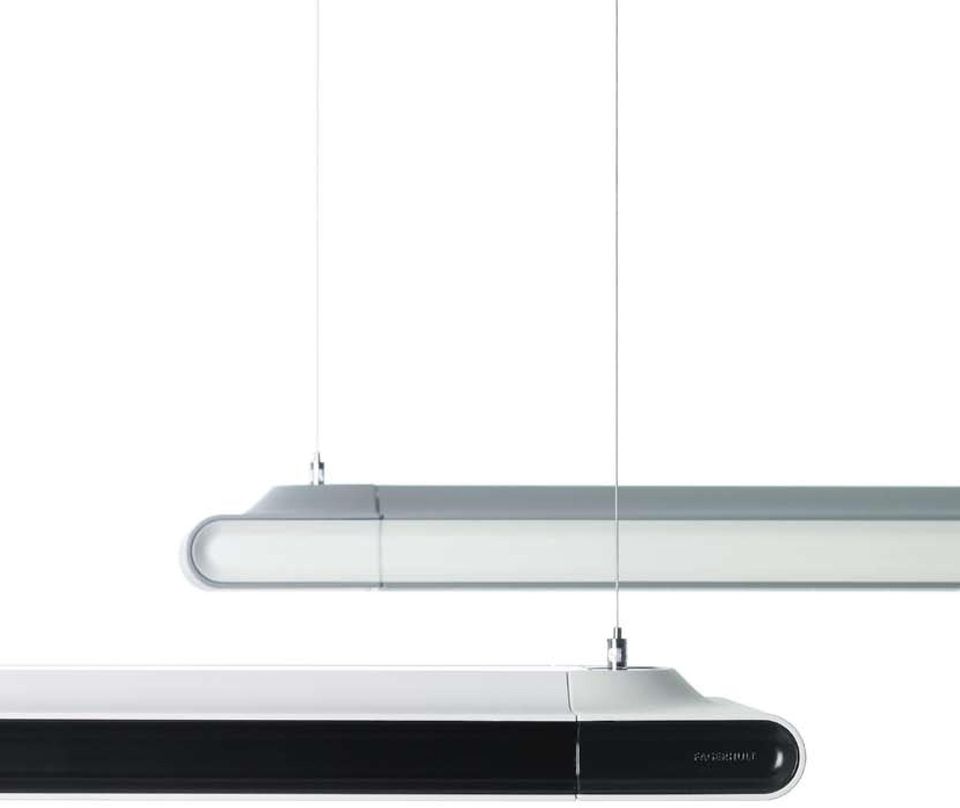

3 Fångad i tyngd löshet Is som flyter på vattnet. En snöflinga som skär genom den kristallklara luften Fagerhults Avion är ett visuellt luftakrobatiskt nummer. Ett elegant ljusflak som för tankarna till tyngdlöshet. I grunden en klassisk solitär som designats för att ingå i större system, där de karaktäristiska långsidorna skapar ett spännande linjespel. Ett designprojekt hos Fagerhult innebär att det tekniska arbetet sker parallellt med formgivningen. Allt görs från grunden och resultatet är en armatur där teknik och form inte kan separeras. Utgångspunkten är en idé om en upplevelse; de tekniska lösningarna existerar inte för sin egen skull, utan är medel för att uppnå den tänkta ljusbilden. Tekniken ska inte synas, bara upplevas genom ljuset.

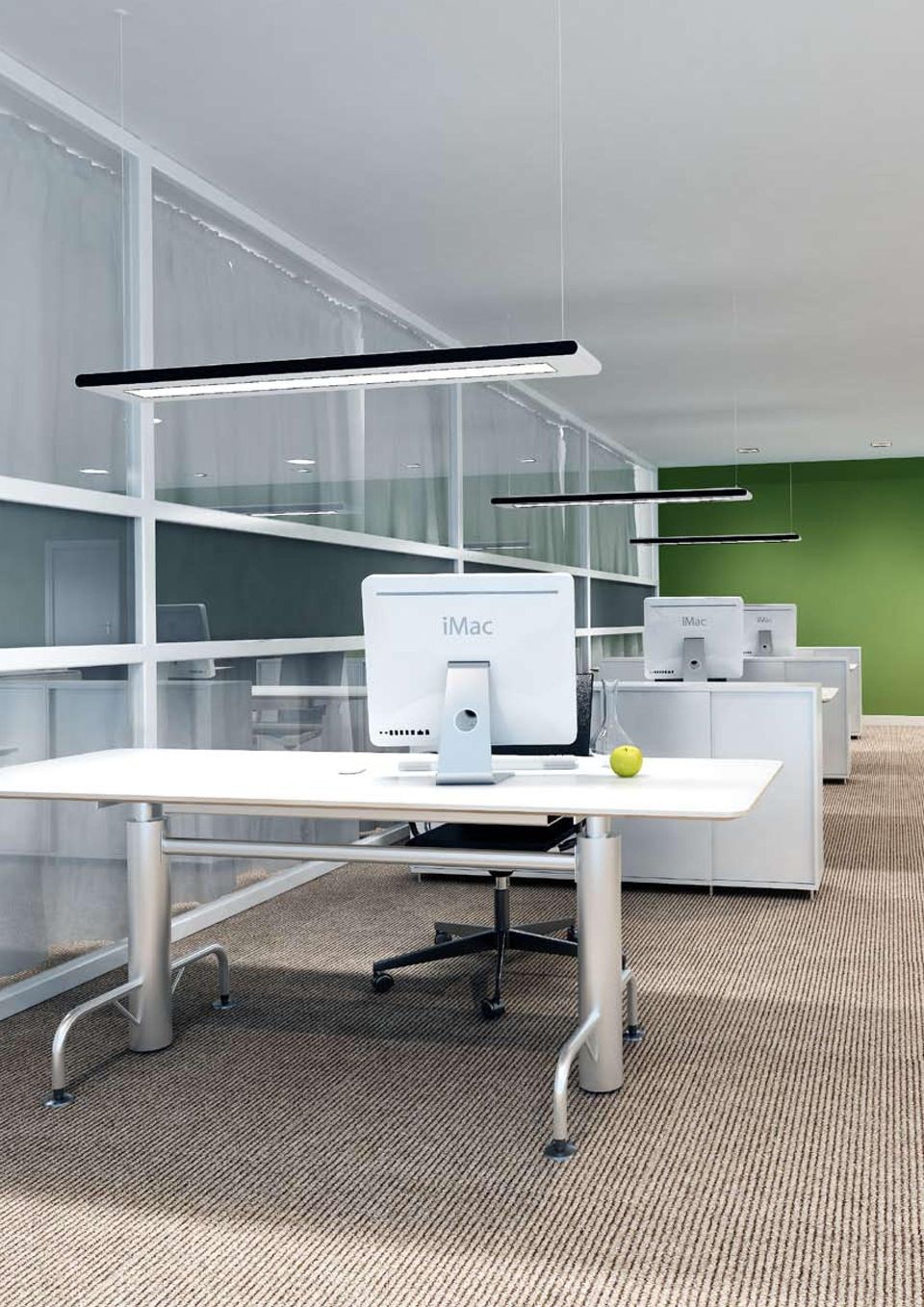

4 En lek med linjer Avion representerar ett nytt sätt att se på armaturdesign, som utgår från långsidan istället för från gaveln. Den tunna formen och den konkava kanten beskriver på ett enkelt sätt hela armaturen. Den kontrasterande färgsättningen av långsidan förstärker ytterligare armaturens form och lätthet. Sedd på distans tonas formen ned och ögat fokuserar istället på de infärgade sidorna. Upplevelsen av lätthet är grundläggande för uttrycket. Upphöjningen på armaturens ovansida rymmer ljuskällor och nödvändig teknik; den understryker funktion och ljusfördelning men begränsar samtidigt armaturkroppens upplevda höjd. Avion finns i vitt med svarta infärgningar samt i grått med vita infärgningar.

5

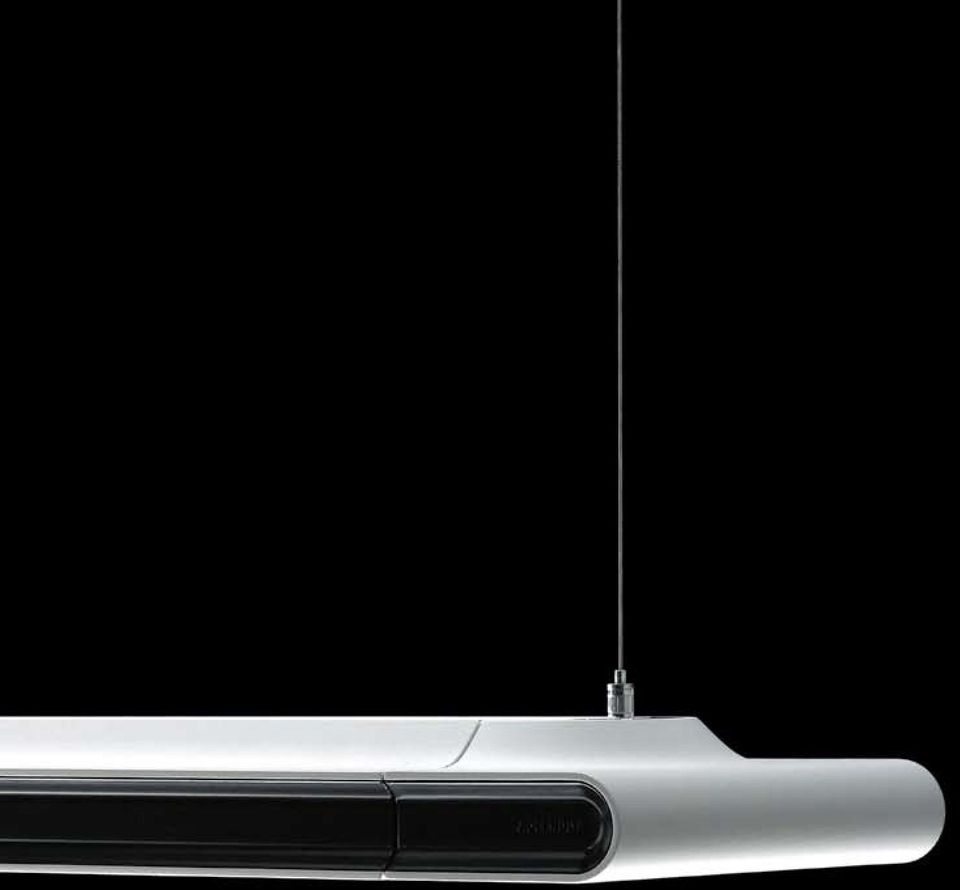

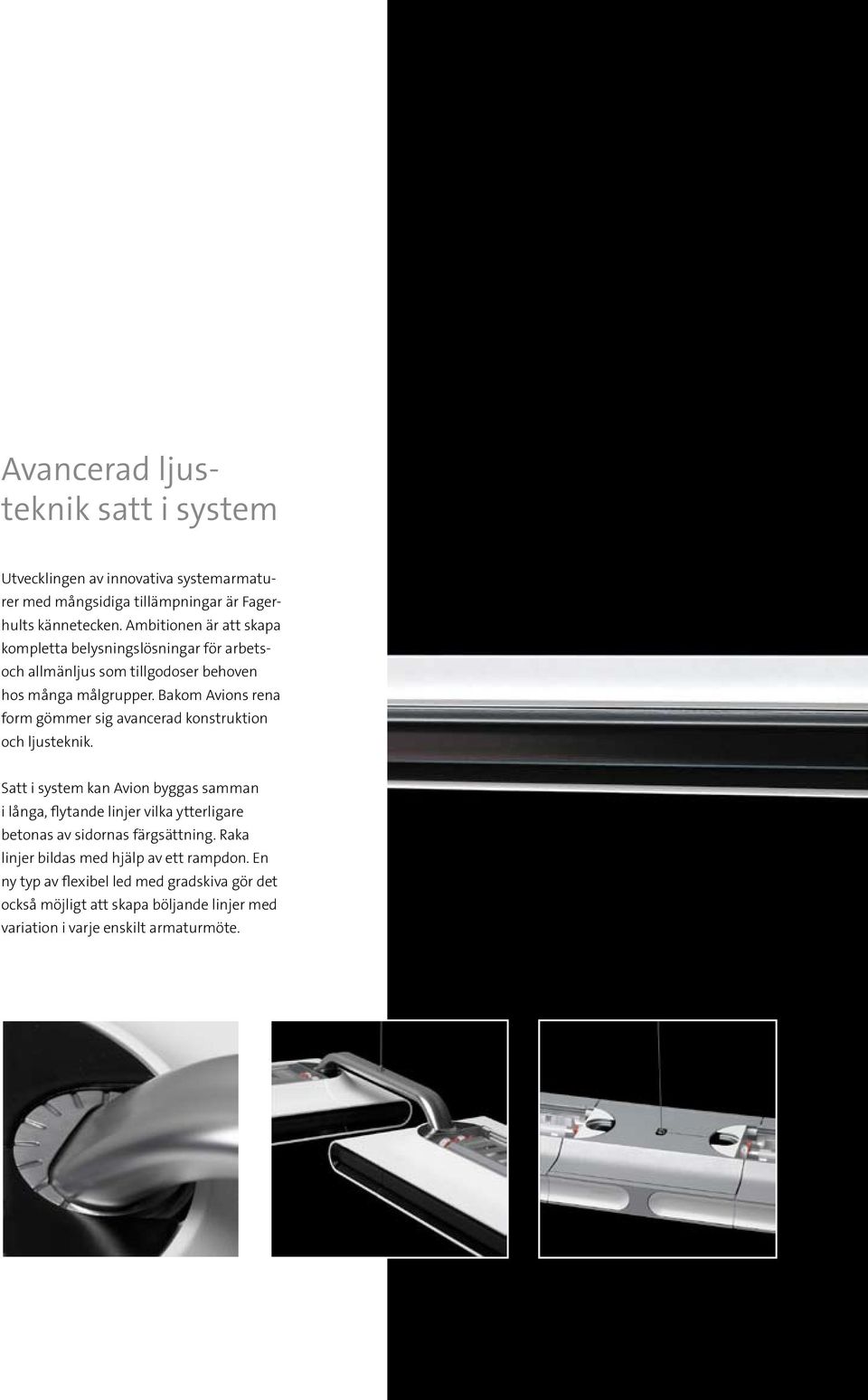

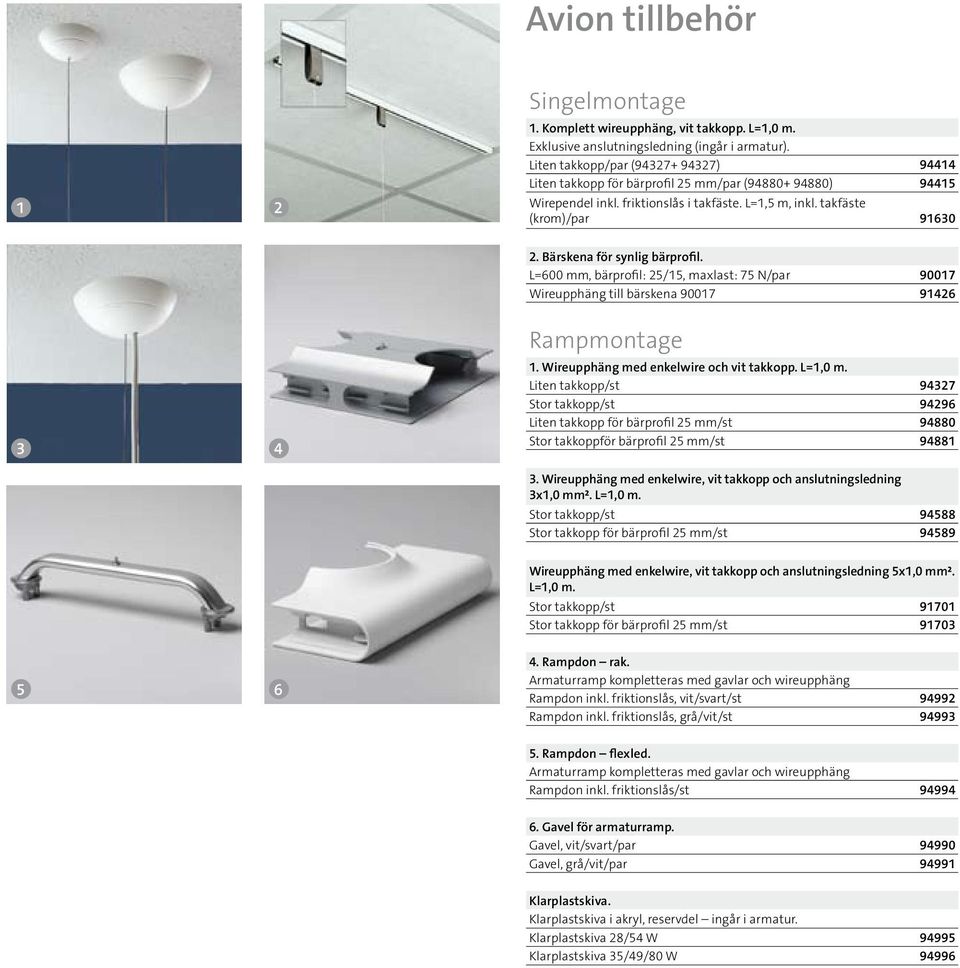

6 Avancerad ljusteknik satt i system Utvecklingen av innovativa systemarmaturer med mångsidiga tillämpningar är Fagerhults kännetecken. Ambitionen är att skapa kompletta belysningslösningar för arbetsoch allmänljus som tillgodoser behoven hos många målgrupper. Bakom Avions rena form gömmer sig avancerad konstruktion och ljusteknik. Satt i system kan Avion byggas samman i långa, flytande linjer vilka ytterligare betonas av sidornas färgsättning. Raka linjer bildas med hjälp av ett rampdon. En ny typ av flexibel led med gradskiva gör det också möjligt att skapa böljande linjer med variation i varje enskilt armaturmöte.

7

8

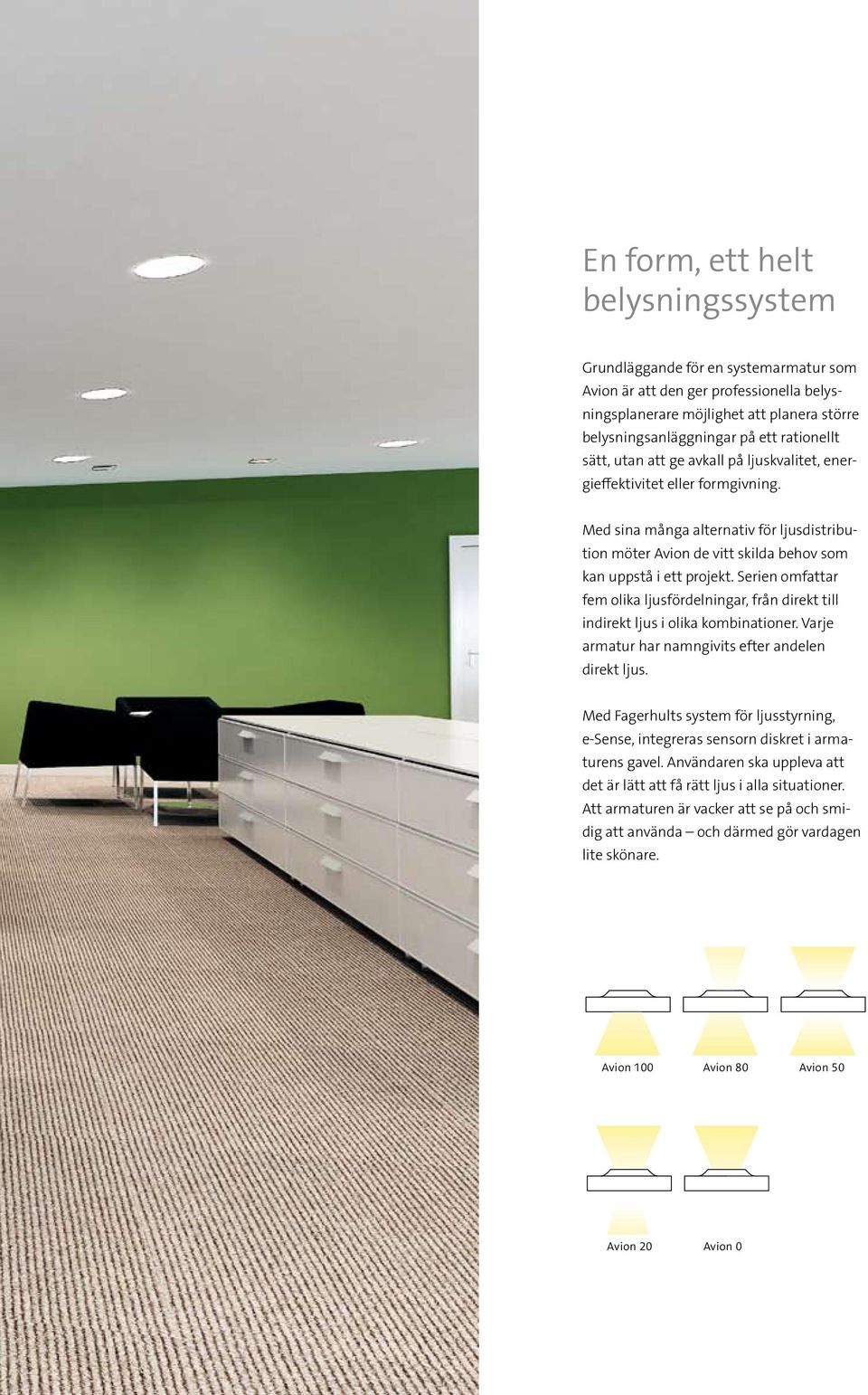

9 En form, ett helt belysningssystem Grundläggande för en systemarmatur som Avion är att den ger professionella belysningsplanerare möjlighet att planera större belysningsanläggningar på ett rationellt sätt, utan att ge avkall på ljuskvalitet, energieffektivitet eller formgivning. Med sina många alternativ för ljusdistribution möter Avion de vitt skilda behov som kan uppstå i ett projekt. Serien omfattar fem olika ljusfördelningar, från direkt till indirekt ljus i olika kombinationer. Varje armatur har namngivits efter andelen direkt ljus. Med Fagerhults system för ljusstyrning, e-sense, integreras sensorn diskret i armaturens gavel. Användaren ska uppleva att det är lätt att få rätt ljus i alla situationer. Att armaturen är vacker att se på och smidig att använda och därmed gör vardagen lite skönare. Avion 100 Avion 80 Avion 50 Avion 20 Avion 100 Avion 80 Avion 50 Avion 20 Avion 0

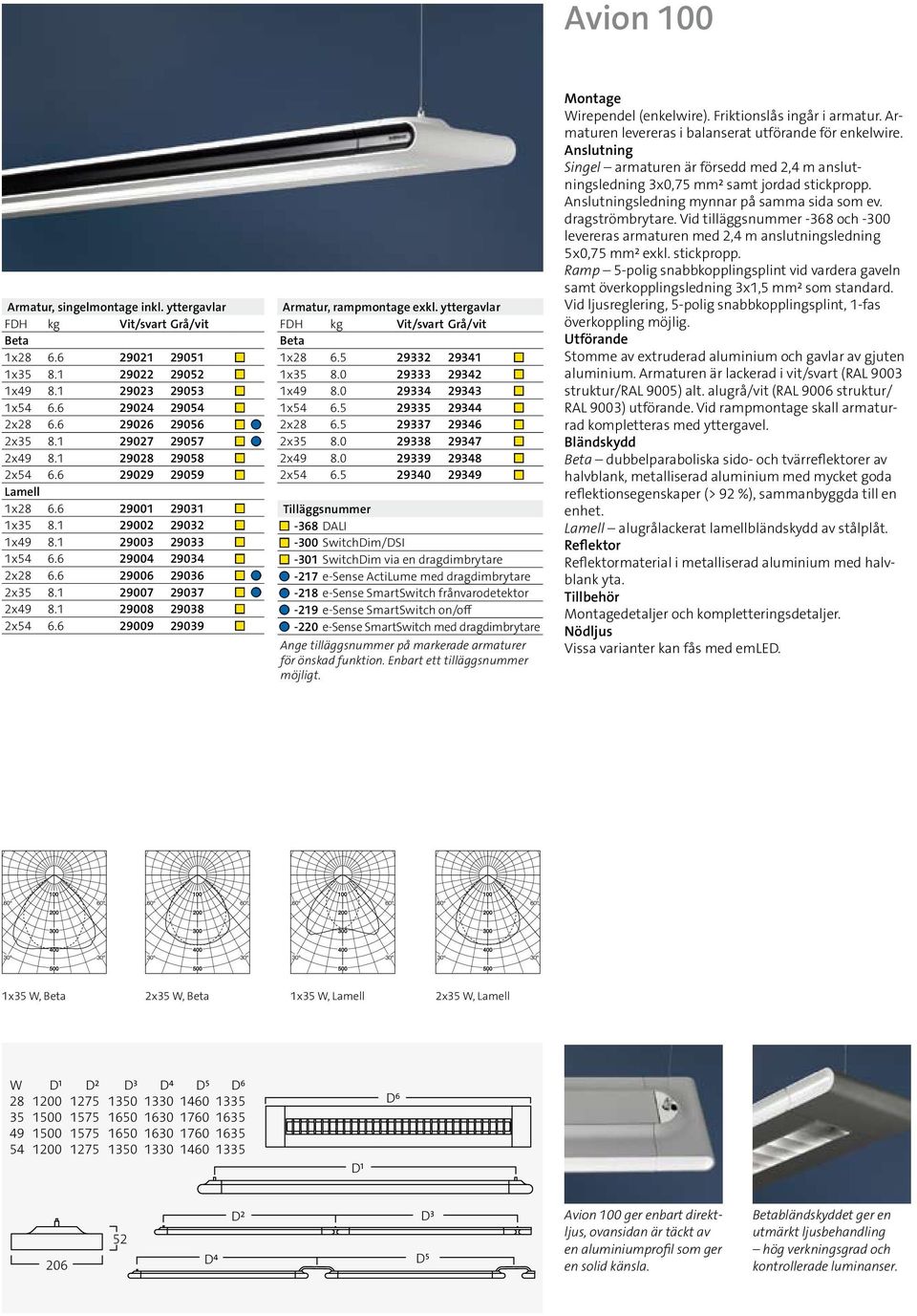

10 Avion 100 Armatur, singelmontage inkl. yttergavlar 1x x x x x x x x Lamell 1x x x x x x x x Armatur, rampmontage exkl. yttergavlar 1x x x x x x x x Tilläggsnummer -368 DALI -300 SwitchDim/DSI -301 SwitchDim via en dragdimbrytare -217 e-sense ActiLume med dragdimbrytare -218 e-sense SmartSwitch frånvarodetektor -219 e-sense SmartSwitch on/off -220 e-sense SmartSwitch med dragdimbrytare Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Wirependel (enkelwire). Friktionslås ingår i armatur. Armaturen levereras i balanserat utförande för enkelwire. Anslutning Singel armaturen är försedd med 2,4 m anslutningsledning 3x0,75 mm² samt jordad stickpropp. Anslutningsledning mynnar på samma sida som ev. dragströmbrytare. Vid tilläggsnummer -368 och -300 levereras armaturen med 2,4 m anslutningsledning 5x0,75 mm² exkl. stickpropp. Ramp 5-polig snabbkopplingsplint vid vardera gaveln samt överkopplingsledning 3x1,5 mm² som standard. Vid ljusreglering, 5-polig snabbkopplingsplint, 1-fas överkoppling möjlig. Utförande Stomme av extruderad aluminium och gavlar av gjuten aluminium. Armaturen är lackerad i vit/svart (RAL 9003 struktur/ral 9005) alt. alugrå/vit (RAL 9006 struktur/ RAL 9003) utförande. Vid rampmontage skall armaturrad kompletteras med yttergavel. Bländskydd dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %), sammanbyggda till en enhet. Lamell alugrålackerat lamellbländskydd av stålplåt. Reflektor Reflektormaterial i metalliserad aluminium med halvblank yta. Tillbehör Montagedetaljer och kompletteringsdetaljer. Nödljus Vissa varianter kan fås med emled. 1x35 W, 2x35 W, 1x35 W, Lamell 2x35 W, Lamell W D¹ D² D³ D⁴ D⁵ D⁶ D¹ D⁶ D⁴ D² D³ D⁵ Avion 100 ger enbart direktljus, ovansidan är täckt av en aluminiumprofil som ger en solid känsla. bländskyddet ger en utmärkt ljusbehandling hög verkningsgrad och kontrollerade luminanser.

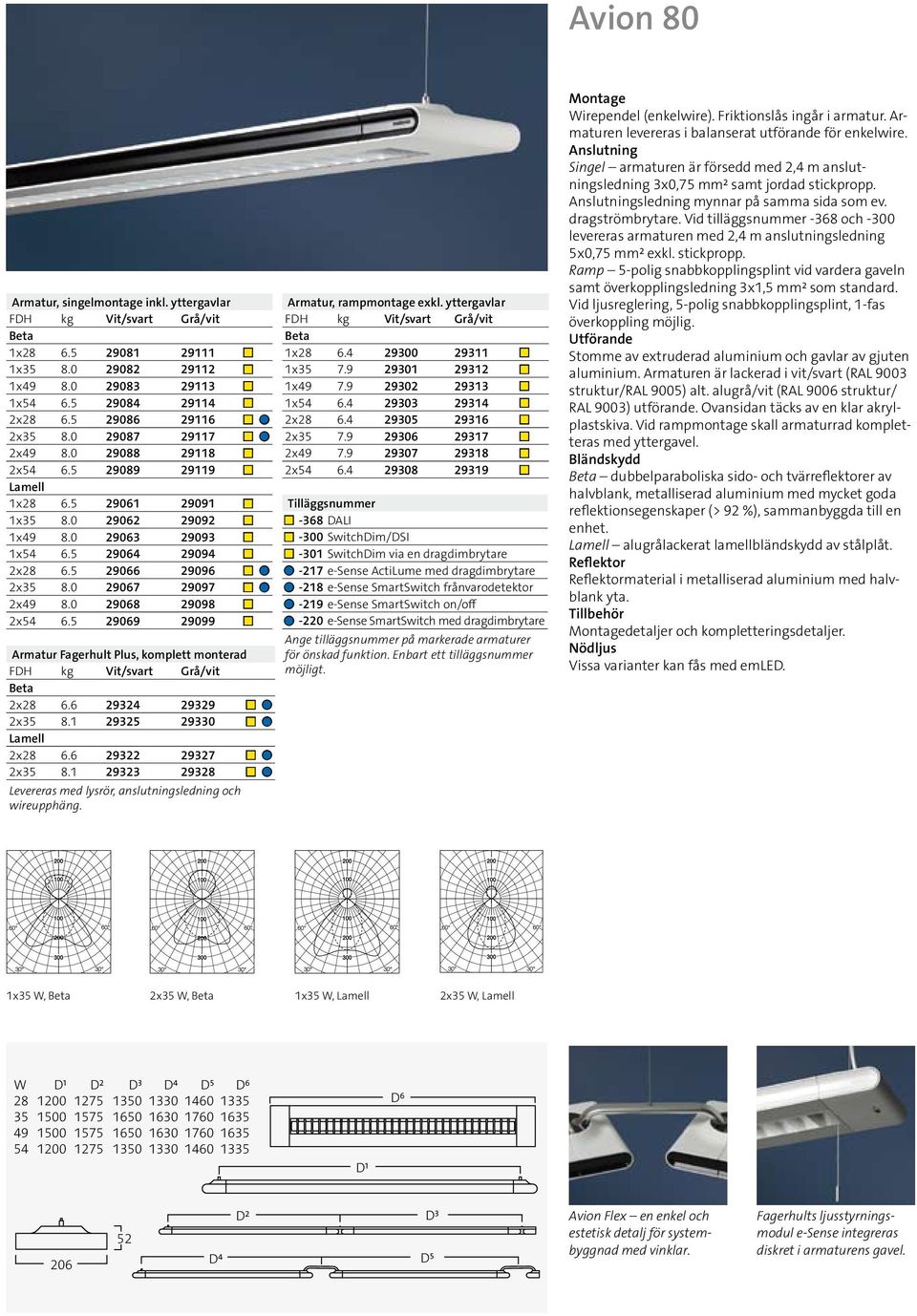

11 Avion 80 Armatur, singelmontage inkl. yttergavlar 1x x x x x x x x Lamell 1x x x x x x x x Armatur Fagerhult Plus, komplett monterad 2x x Lamell 2x x Levereras med lysrör, anslutningsledning och wireupphäng. Armatur, rampmontage exkl. yttergavlar 1x x x x x x x x Tilläggsnummer -368 DALI -300 SwitchDim/DSI -301 SwitchDim via en dragdimbrytare -217 e-sense ActiLume med dragdimbrytare -218 e-sense SmartSwitch frånvarodetektor -219 e-sense SmartSwitch on/off -220 e-sense SmartSwitch med dragdimbrytare Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Wirependel (enkelwire). Friktionslås ingår i armatur. Armaturen levereras i balanserat utförande för enkelwire. Anslutning Singel armaturen är försedd med 2,4 m anslutningsledning 3x0,75 mm² samt jordad stickpropp. Anslutningsledning mynnar på samma sida som ev. dragströmbrytare. Vid tilläggsnummer -368 och -300 levereras armaturen med 2,4 m anslutningsledning 5x0,75 mm² exkl. stickpropp. Ramp 5-polig snabbkopplingsplint vid vardera gaveln samt överkopplingsledning 3x1,5 mm² som standard. Vid ljusreglering, 5-polig snabbkopplingsplint, 1-fas överkoppling möjlig. Utförande Stomme av extruderad aluminium och gavlar av gjuten aluminium. Armaturen är lackerad i vit/svart (RAL 9003 struktur/ral 9005) alt. alugrå/vit (RAL 9006 struktur/ RAL 9003) utförande. Ovansidan täcks av en klar akrylplastskiva. Vid rampmontage skall armaturrad kompletteras med yttergavel. Bländskydd dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %), sammanbyggda till en enhet. Lamell alugrålackerat lamellbländskydd av stålplåt. Reflektor Reflektormaterial i metalliserad aluminium med halvblank yta. Tillbehör Montagedetaljer och kompletteringsdetaljer. Nödljus Vissa varianter kan fås med emled. 1x35 W, 2x35 W, 1x35 W, Lamell 2x35 W, Lamell W D¹ D² D³ D⁴ D⁵ D⁶ D¹ D⁶ D⁴ D² D³ D⁵ Avion Flex en enkel och estetisk detalj för systembyggnad med vinklar. Fagerhults ljusstyrningsmodul e-sense integreras diskret i armaturens gavel.

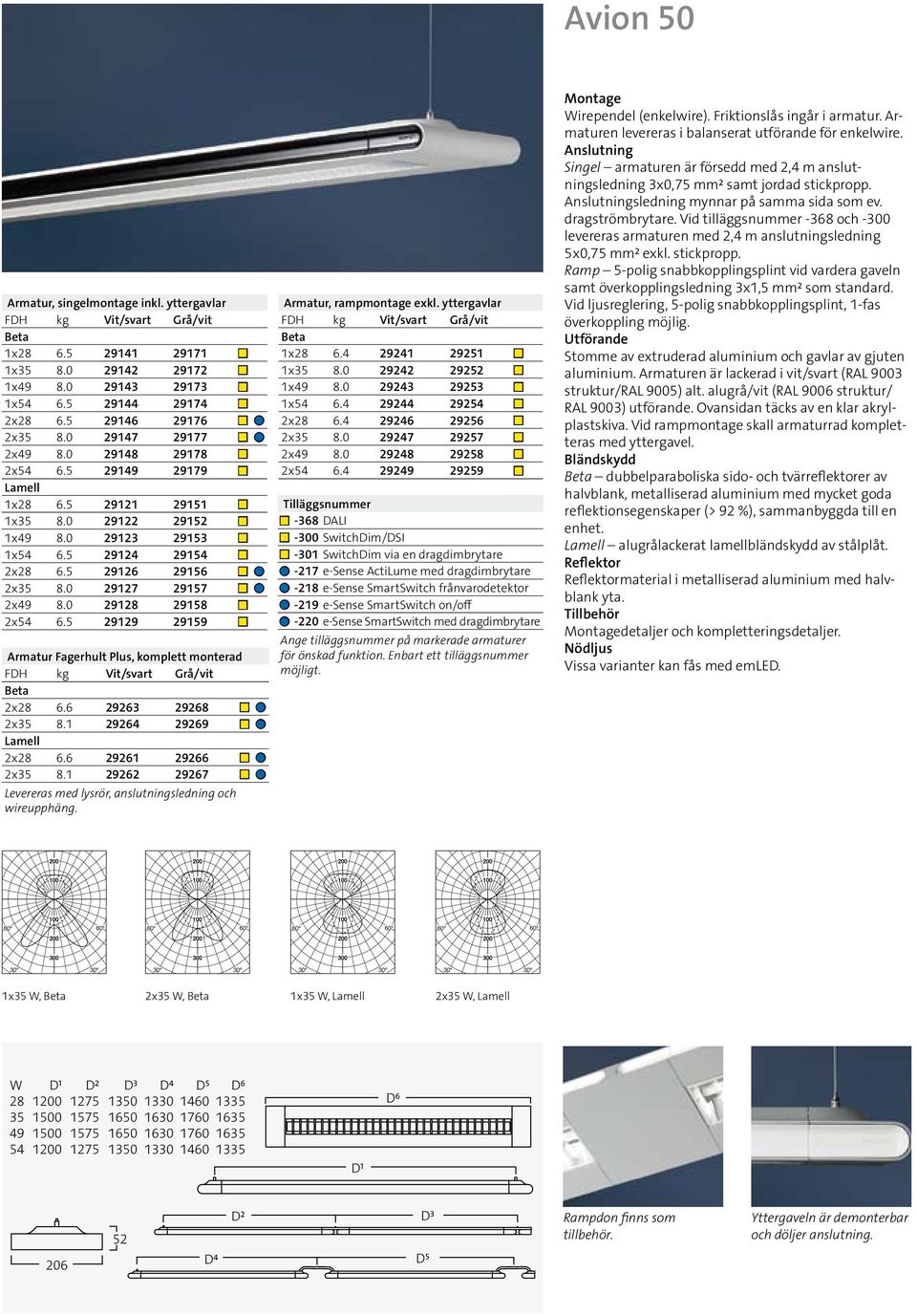

12 Avion 50 Armatur, singelmontage inkl. yttergavlar 1x x x x x x x x Lamell 1x x x x x x x x Armatur Fagerhult Plus, komplett monterad 2x x Lamell 2x x Levereras med lysrör, anslutningsledning och wireupphäng. Armatur, rampmontage exkl. yttergavlar 1x x x x x x x x Tilläggsnummer -368 DALI -300 SwitchDim/DSI -301 SwitchDim via en dragdimbrytare -217 e-sense ActiLume med dragdimbrytare -218 e-sense SmartSwitch frånvarodetektor -219 e-sense SmartSwitch on/off -220 e-sense SmartSwitch med dragdimbrytare Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Wirependel (enkelwire). Friktionslås ingår i armatur. Armaturen levereras i balanserat utförande för enkelwire. Anslutning Singel armaturen är försedd med 2,4 m anslutningsledning 3x0,75 mm² samt jordad stickpropp. Anslutningsledning mynnar på samma sida som ev. dragströmbrytare. Vid tilläggsnummer -368 och -300 levereras armaturen med 2,4 m anslutningsledning 5x0,75 mm² exkl. stickpropp. Ramp 5-polig snabbkopplingsplint vid vardera gaveln samt överkopplingsledning 3x1,5 mm² som standard. Vid ljusreglering, 5-polig snabbkopplingsplint, 1-fas överkoppling möjlig. Utförande Stomme av extruderad aluminium och gavlar av gjuten aluminium. Armaturen är lackerad i vit/svart (RAL 9003 struktur/ral 9005) alt. alugrå/vit (RAL 9006 struktur/ RAL 9003) utförande. Ovansidan täcks av en klar akrylplastskiva. Vid rampmontage skall armaturrad kompletteras med yttergavel. Bländskydd dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %), sammanbyggda till en enhet. Lamell alugrålackerat lamellbländskydd av stålplåt. Reflektor Reflektormaterial i metalliserad aluminium med halvblank yta. Tillbehör Montagedetaljer och kompletteringsdetaljer. Nödljus Vissa varianter kan fås med emled. 1x35 W, 2x35 W, 1x35 W, Lamell 2x35 W, Lamell W D¹ D² D³ D⁴ D⁵ D⁶ D¹ D⁶ D⁴ D² D³ D⁵ Rampdon finns som tillbehör. Yttergaveln är demonterbar och döljer anslutning.

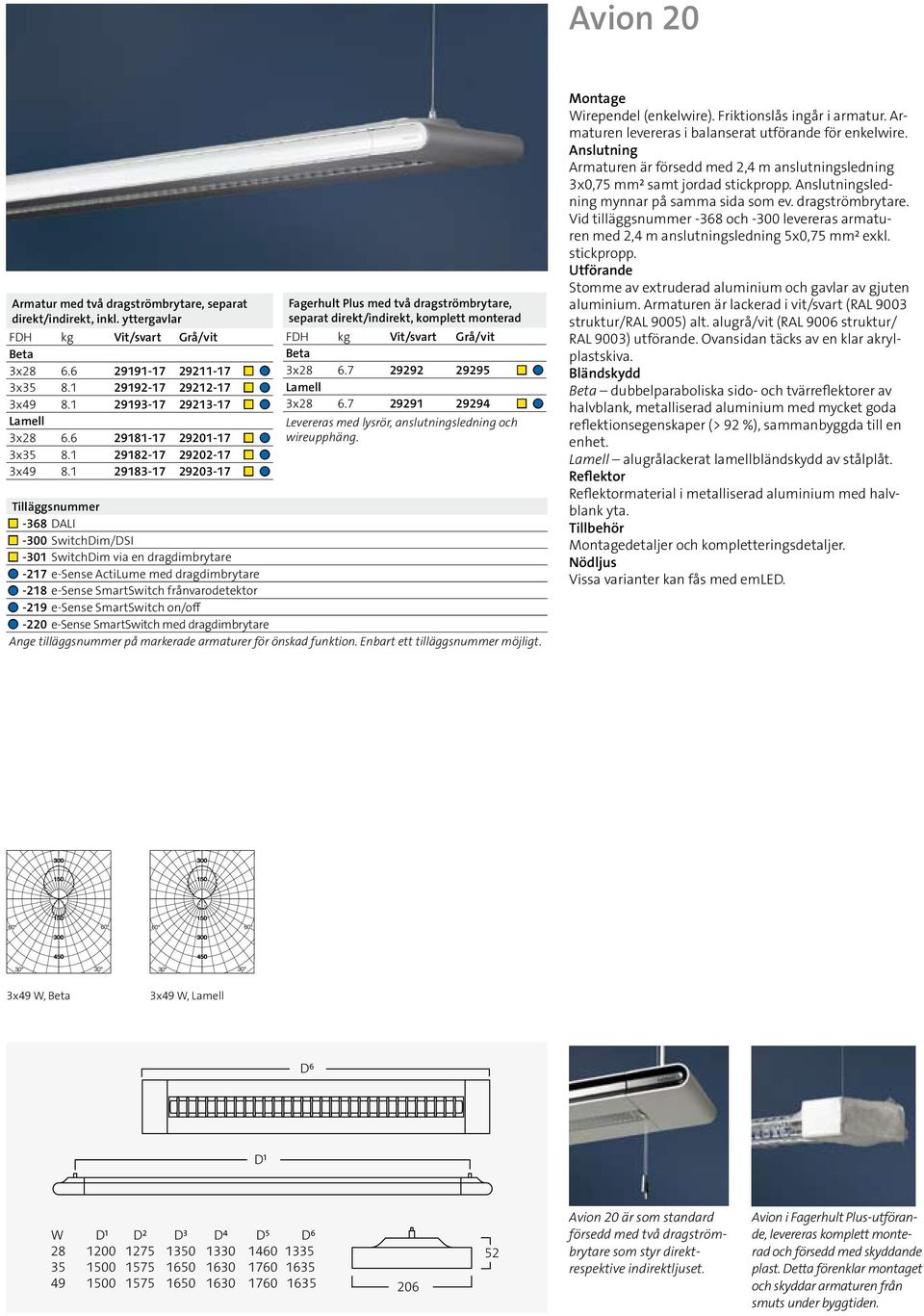

13 Avion 20 Armatur med två dragströmbrytare, separat direkt/indirekt, inkl. yttergavlar 3x x x Lamell 3x x x Fagerhult Plus med två dragströmbrytare, separat direkt/indirekt, komplett monterad 3x Lamell 3x Levereras med lysrör, anslutningsledning och wireupphäng. Tilläggsnummer -368 DALI -300 SwitchDim/DSI -301 SwitchDim via en dragdimbrytare -217 e-sense ActiLume med dragdimbrytare -218 e-sense SmartSwitch frånvarodetektor -219 e-sense SmartSwitch on/off -220 e-sense SmartSwitch med dragdimbrytare Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Wirependel (enkelwire). Friktionslås ingår i armatur. Armaturen levereras i balanserat utförande för enkelwire. Anslutning Armaturen är försedd med 2,4 m anslutningsledning 3x0,75 mm² samt jordad stickpropp. Anslutningsledning mynnar på samma sida som ev. dragströmbrytare. Vid tilläggsnummer -368 och -300 levereras armaturen med 2,4 m anslutningsledning 5x0,75 mm² exkl. stickpropp. Utförande Stomme av extruderad aluminium och gavlar av gjuten aluminium. Armaturen är lackerad i vit/svart (RAL 9003 struktur/ral 9005) alt. alugrå/vit (RAL 9006 struktur/ RAL 9003) utförande. Ovansidan täcks av en klar akrylplastskiva. Bländskydd dubbelparaboliska sido- och tvärreflektorer av halvblank, metalliserad aluminium med mycket goda reflektionsegenskaper (> 92 %), sammanbyggda till en enhet. Lamell alugrålackerat lamellbländskydd av stålplåt. Reflektor Reflektormaterial i metalliserad aluminium med halvblank yta. Tillbehör Montagedetaljer och kompletteringsdetaljer. Nödljus Vissa varianter kan fås med emled. 3x49 W, 3x49 W, Lamell D⁶ D¹ W D¹ D² D³ D⁴ D⁵ D⁶ Avion 20 är som standard försedd med två dragströmbrytare som styr direktrespektive indirektljuset. Avion i Fagerhult Plus-utförande, levereras komplett monterad och försedd med skyddande plast. Detta förenklar montaget och skyddar armaturen från smuts under byggtiden.

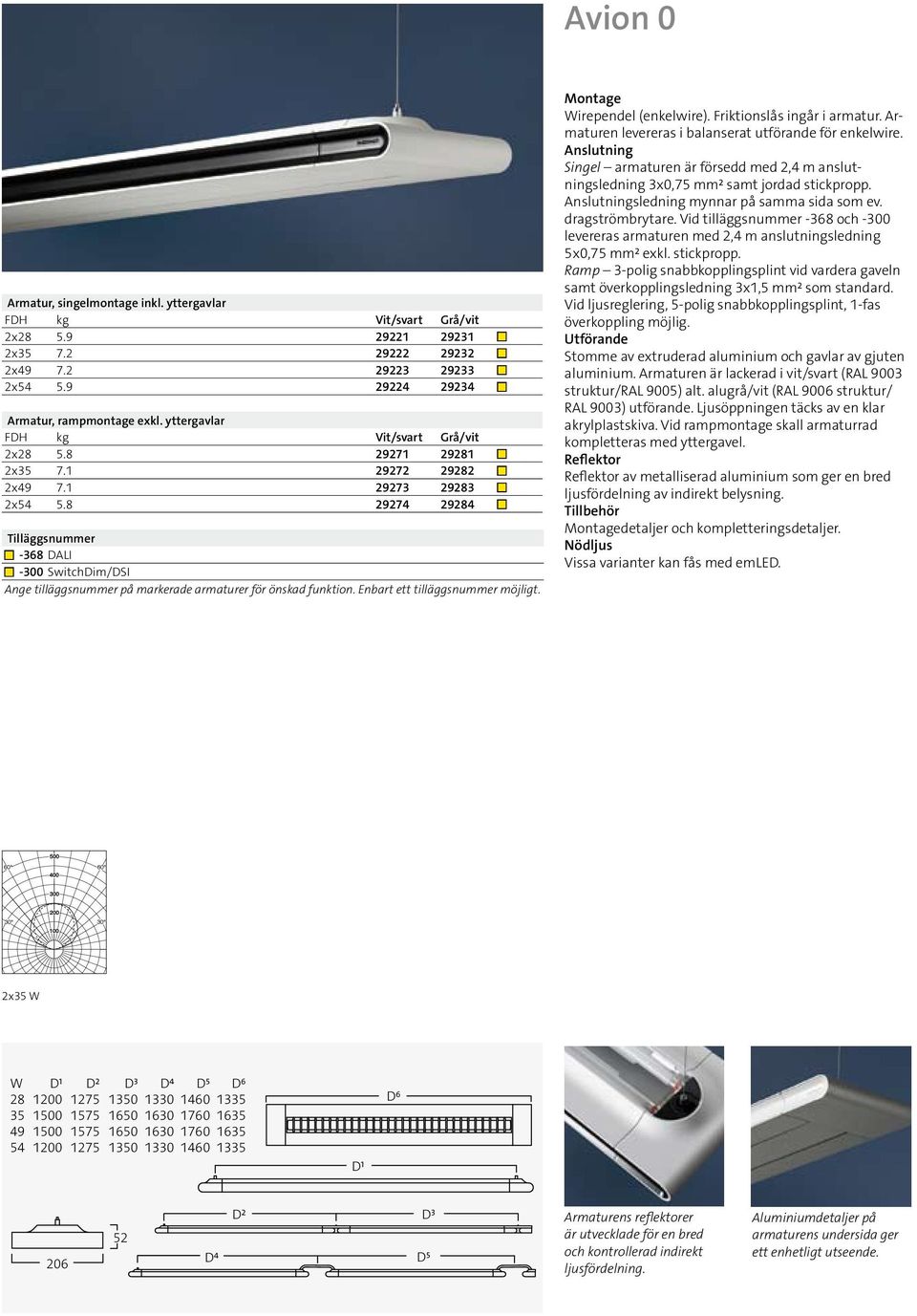

14 Avion 0 Armatur, singelmontage inkl. yttergavlar 2x x x x Armatur, rampmontage exkl. yttergavlar 2x x x x Tilläggsnummer -368 DALI -300 SwitchDim/DSI Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Wirependel (enkelwire). Friktionslås ingår i armatur. Armaturen levereras i balanserat utförande för enkelwire. Anslutning Singel armaturen är försedd med 2,4 m anslutningsledning 3x0,75 mm² samt jordad stickpropp. Anslutningsledning mynnar på samma sida som ev. dragströmbrytare. Vid tilläggsnummer -368 och -300 levereras armaturen med 2,4 m anslutningsledning 5x0,75 mm² exkl. stickpropp. Ramp 3-polig snabbkopplingsplint vid vardera gaveln samt överkopplingsledning 3x1,5 mm² som standard. Vid ljusreglering, 5-polig snabbkopplingsplint, 1-fas överkoppling möjlig. Utförande Stomme av extruderad aluminium och gavlar av gjuten aluminium. Armaturen är lackerad i vit/svart (RAL 9003 struktur/ral 9005) alt. alugrå/vit (RAL 9006 struktur/ RAL 9003) utförande. Ljusöppningen täcks av en klar akrylplastskiva. Vid rampmontage skall armaturrad kompletteras med yttergavel. Reflektor Reflektor av metalliserad aluminium som ger en bred ljusfördelning av indirekt belysning. Tillbehör Montagedetaljer och kompletteringsdetaljer. Nödljus Vissa varianter kan fås med emled. 2x35 W W D¹ D² D³ D⁴ D⁵ D⁶ D¹ D⁶ D⁴ D² D³ D⁵ Armaturens reflektorer är utvecklade för en bred och kontrollerad indirekt ljusfördelning. Aluminiumdetaljer på armaturens undersida ger ett enhetligt utseende.
