1 fagerhult starkare än någonsin Produktnyheter våren 2016 title Subtitle

2 1 2 3 Energibesparingspotential i multihallar 1. T8 med konventionell drift, 68 Disal T8 3x58 W. 2. T5, 56 Excis T5 4x49 W besparing 20 %. 3. LED, 32 Excis LED lm besparing 65 %. Koll på bollen med bra ljus Tennis, bordtennis, basket, handboll snabba bollar i luften eller ingen boll alls? Var den på linjen eller inte? Bra ljus gör idrotten roligare och bättre för alla. Det behöver inte vara komplicerat att få till ett bra ljus i en idrottshall, bara lite omtanke. Alla hallar är olika, både vad gäller utformning och storlek, från skolgymnastiksalen till hockeyarenan med TV-sändningar. Oavsett hall är det enkelt att få till ett bra ljus med Fagerhults nya Excis LED. Flera ljusfördelningar, flera flöden, möjligheterna är många. Det kanske inte bara är sport, många hallar utnyttjas till annat, mässor, teater, dans, konserter, alla aktiviteter med olika krav. 2

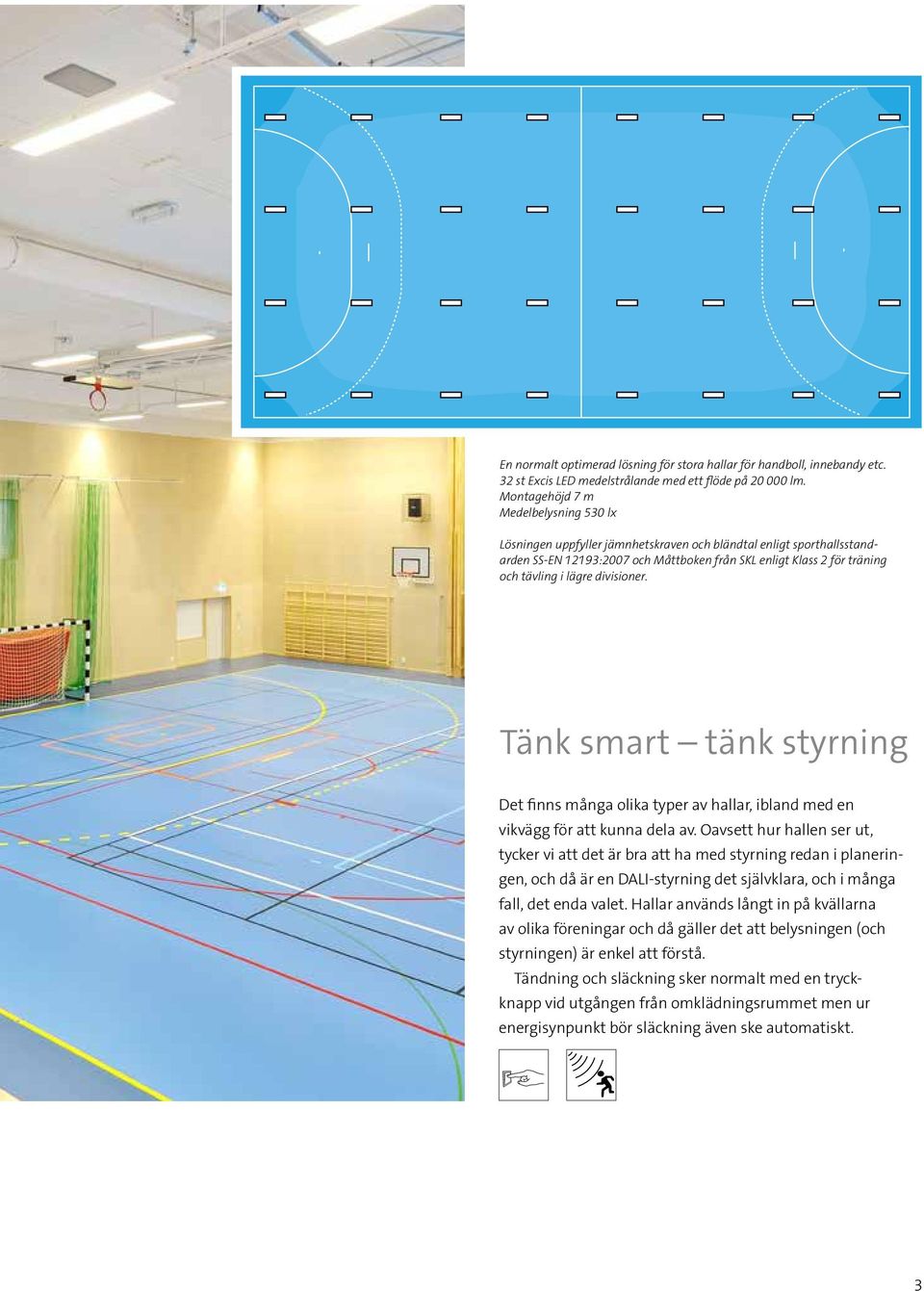

3 En normalt optimerad lösning för stora hallar för handboll, innebandy etc. 32 st Excis LED medelstrålande med ett flöde på lm. Montagehöjd 7 m Medelbelysning 530 lx Lösningen uppfyller jämnhetskraven och bländtal enligt sporthallsstandarden SS-EN 12193:2007 och Måttboken från SKL enligt Klass 2 för träning och tävling i lägre divisioner. Tänk smart tänk styrning Det finns många olika typer av hallar, ibland med en vikvägg för att kunna dela av. Oavsett hur hallen ser ut, tycker vi att det är bra att ha med styrning redan i planeringen, och då är en DALI-styrning det självklara, och i många fall, det enda valet. Hallar används långt in på kvällarna av olika föreningar och då gäller det att belysningen (och styrningen) är enkel att förstå. Tändning och släckning sker normalt med en tryckknapp vid utgången från omklädningsrummet men ur energisynpunkt bör släckning även ske automatiskt. 3

4 Excis LED En idealisk lösning i sporthallar med avseende på ljuskomfort, energieffektivitet, tålighet och underhållsfrihet. Tre ljusfördelningar och tre olika flöden ger förutsättningar för en optimerad belysning för olika hallar och olika sporter. Bländningskontrollen är en optisk skiva som kontrollerar ljuset i längdledd och skapar en väl avbländad armatur där alla varianter klarar UGR-kraven i sporthallar. Optimerade ljusflöden, en effektivitet på upp till 130 lm/w kombinerat med bra avbländning gör Excis LED till det självklara valet när laget skall tas ut. Excis LED Bred, medel eller asymmetrisk 46 W, lm, 130 lm/w 92 W, lm, 130 lm/w 159 W, lm, 130 lm/w (Värdena anger medelstrålande, 4000 K) L 80 B h h/10 % livslängd på drivern Ljusstyrning: DALI/faspulskontroll Enkel installation Montage dikt tak eller på lina eller rör. Anslutning i gaveln döljs av ett täcklock. Försedd med överkopplingsledning för enkel vidarekoppling. Vid DALI finns möjligheten att ansluta armaturerna i hallen på tre olika faser. Bollsäker Som bollskydd täcks ljusöppningen av en PMMA-skiva (akryl) som inte stjäl ljus. Skivan i kombination med stommen av extruderad aluminium ger en mekaniskt robust armatur som uppfyller standarden för bolltest, VDE

5 DTI LED DTI LED har utvecklats för ljuskomfort och energieffektivitet med Beta Opti. Resultatet är en lättplanerad armatur med hög effektivitet. DTI LED ger frihet i fullskaliga belysningsprojekt för kontor, skola och andra arbetsmiljöer. Välj mellan Type 1 takarmatur med enbart direkt ljus och Type 2 pendelarmatur med direkt och indirekt ljus. Fyra olika lumenpaket gör det möjligt att skräddarsy belysningen. DTI LED Fyra flöden (Type 2): 23 W, 3100 lm, 140 lm/w (4000 K) 36 W, 4800 lm, 137 lm/w (4000 K) 42 W, 5600 lm, 135 lm/w (4000 K) 49 W, 6500 lm, 133 lm/w (4000 K) L 80 B h h/10 % livslängd på drivern Ljusstyrning: DALI/faspulskontroll, e-sense ActiLume, e-sense Connect, e-sense SmartSWITCH DTI LED Type 1 Med enbart direkt ljus för montage i tak i 600- eller 1200-längd. 600 finns med ett flöde och 1200 finns med fyra olika flöden vilket ger förutsättningar för att alltid kunna hitta den perfekta armaturen för behovet i just ditt belysningsprojekt. DTI LED Type W, 1000 lm, 106 lm/w (4000 K) 1200 längd 17 W, 2000 lm, 119 lm/w (4000 K) 25 W, 2900 lm, 118 lm/w (4000 K) 40 W, 4200 lm, 107 lm/w (4000 K) 51 W, 5200 lm, 103 lm/w (4000 K) L 80 B h h/10 % livslängd på drivern Ljusstyrning: DALI/faspulskontroll, e-sense ActiLume (masterarmatur), e-sense SmartSWITCH till/från DTI LED Type 2 Ljusfördelning 50/50 för att skapa rum med omfältsljus längd med fyra olika flöden för singeleller rampmontage. DTI LED Type 2 finns med olika styrningsalternativ, dragström-/ dragdimbrytare och som Fagerhult Plus. 5

6 Recesso LED Med Beta Opti tar Recesso kontroll över både ljusflödet och effektiviteten. Recesso LED erbjuder en enastående ljus komfort som möter behoven av ett bländfritt och kontrastrikt ljus. Ur installationssynpunkt är Recesso verkligt kostnadseffektiv det är bara att sätta i stickproppen. Under byggtiden sitter skyddsfolien kvar på armaturen och avlägsnas enkelt efter slutstädningen, då den dras av. En enkel och snabb installation hela vägen. Recesso LED IP 20 1-cell (150/ ) 32 W, 3870 lm, 121 lm/w 2-cell ( ) 25 W, 3000 lm, 120 lm/w ( ) 32 W, 3870 lm, 121 lm/w 4-cell ( ) 32 W, 3948 lm, 123 lm/w ( ) 43 W, 5512 lm, 128 lm/w L 70 B h h/10 % livslängd på drivern Ljusstyrning: DALI/faspulskontroll Multilume Slim Multilume är Fagerhults stora familj LED-armaturer för infällnad. Nu finns Multilume Slim som ny medlem i familjen. Multilume Slim en riktigt låg armatur för infällnad i synligt bärverk, lägre än bärprofilerna. Dessutom ca 25% lättare än sina syskon. Oavsett Opal- eller Deltabländskydd erbjuder Multilume Slim en riktigt energieffektiv lösning. Med Delta-bländskydd uppfyller Multilume Slim SS-EN Multilume Slim IP x600 Delta 35 W, 4276 lm, 120 lm/w (4000 K) Opal 35 W, 4415 lm, 126 lm/w (4000 K) L 90 B h h/10 % livslängd på drivern Ljusstyrning: DALI/Faspulskontroll 6

7 Lepo LED Lepo LED finns i tre längde, skärmen av matt opal akryl ger en jämn lysande yta. Naturlig form och tidlöst uttryck som passar i många miljöer. Höga takhöjder, kluster, olika nivåer unika belysningslösningar i alla projekt. Lepo LED är underhållsfri och energieffektiv med lång livslängd. Driftdonet är dolt i armaturen, vilket skapar ett vackert uttryck och möjliggör långa ledningslängder. Lepo LED har DALI som standard och är förberedd för montage av flera armaturer över varandra vilket ger möjligheter till intressanta installationer. Lepo LED IP W, 2500 lm, 120 lm/w (4000 K) W, 3500 lm, 122 lm/w (4000 K) W, 5000 lm, 125 lm/w (4000 K) L 90 B h h/10 % livslängd på drivern Ljusstyrning: DALI/Faspulskontroll som standard WL 2 En armatur med lång livslängd för infällnad i vägg. Installationsbox för anslutning av VP-rör. Armaturen monteras med fjäderfästen utan synliga skruvar. Ljuskällan är dold i armaturens överdel och en veckad reflektor diffuserar ut ljuset jämt över golvet. Vit eller grå strukturlack med 3000 eller 4000 K. Zest Basic LED En underskåpsarmatur erbjuder enkelt montage med nyckelhål. Driftdon inbyggt i stommen ansluts till 230 V. Ljuspaket med LED-moduler och diffusor ansluts med snabbkoppling. Finns i vit lack med 2700 eller 3000 K. 600 eller 1200 längd, brytare på fronten. IP 21. 7

8 Beta Opti Genom att fördela luminanserna från LEDmodulerna har vi skapat en lysande yta som är behaglig för ögat och eliminerar bländning. Beta Opti är en ny generation bländskydd baserat på vårt legendariska r5. Tvärreflektorn samarbetar med effektiva sidoreflektorer för en bred ljusbild. Beta Opti optimerar effektiviteten men ger också en fantastisk ljuskomfort och har utvecklats för att ta tillvara LED-teknikens alla fördelar utan att kompromissa med komforten. Resultatet är en klassisk så kallad batwing-formad ljusfördelning som sprider ljuset ut åt sidorna. Fördelarna är en enklare ljusplanering och bättre jämnhet där ljuset fyller ut mellan armaturraderna utan att skapa alltför höga luminanser rakt under armaturen. Vår ambition har varit att skapa en hållbar och framtidssäker bländskyddsteknologi som sätter människan och miljön i centrum. Utan kompromisser, utan undanflykter. Optimal kontroll Beta Opti ger fullständig kontroll över ljusflödet. Reflektorerna precisionsstyr ljuset så att det distribueras nedåt och ut ur armaturen. Allt ljus tas till vara, utan att blända. Optimal effektivitet Beta Opti tar effektiviteten till en ny nivå. Den optiska verkningsgraden går från traditionella 70 lm/w (T5) till 120 lm/w. Optimal komfort Beta Opti skapar ett bländfritt och kontrastrikt ljus för trivsamma och produktiva arbetsmiljöer. Genom att fördela luminanserna från LED-modulerna har vi skapat ljuskomfort i världsklass. Två exempel med Beta Opti. Till vänster Itza och till höger en 4-cells Recesso LED. Beta Opti arbetar koncentrerat med bländskyddets sidoreflektorer för att skapa en bred kontrollerad ljusbild med optimal effektivitet och ljuskomfort. 8

9 Conledo G2 Vialume 1 Evolume 1 Lunova Stolparmaturer Vi utvecklar hela tiden vårt sortiment av stolparmaturer för gång- och cykelvägar, bostadsområden och stadsgator där vi sätter visuell komfort, säkerhet och energieffektivitet i centrum. Till alla våra egna stolparmaturer erbjuder vi ljusstyrning för bättre ekonomi och minskad miljöbelastning. Conledo G2 har i sin andra generation försetts med våra unika AGC-linser (Advance Glare Control) som är optimerade för flera användningsområden. Resultatet är en armatur med unikt, organiskt uttryck med upplyst opal kupa för visuell vägledning. Vialume 1 är en formskön armatur där linserna bildar ett lysande kluster. De lyser även upp kanten av ljusöppningen så att armaturen syns på avstånd. AGC-linserna finns i olika varianter för att optimera ljusbilden enligt standarden. Evolume 1 är en energi- och kostnadseffektiv serie där vi kombinerat AGC-linser i olika varianter för anpassade ljusbilder med en modern design. Lunova är det perfekta valet när det gäller rundstrålande stolparmaturer för park och stad, utvecklad med fokus på god visuell komfort, tidlös design och kostnadseffektivitet. För fullständig information om vårt erbjudande, se vår hemsida. Look pollare Cool vägg Eclatec Sedan ett tag tillbaka har vi ett urval produkter från franska Eclatec som kompletterar vårt egna erbjudande på ett bra sätt, bland annat med linhängda Metro Catelux. Det högkvalitativa Eclatecsortimentet innehåller många spännande lösningar med en lite annorlunda design för representativ utformning och ljussättning av det offentliga rummets parker och gator. Nya material från Simes Från Simes såg vi i höstas en helt ny serie belysning i betong. Nu kommer flera olika serier med inslag av ett helt nytt material oljad teak! Söker du något unikt och nytänkande ska du se närmare på serierna Cool, Look och Skill där inslaget av oljad teak kombineras med olika färger på metallmaterialen på ett spännande sätt. Se mer om produkterna på vår hemsida. 9
