Plane. Ljusledare, nytt infällt armaturkoncept med LED-teknik

Transkript

1 Plane Ljusledare, nytt infällt armaturkoncept med LED-teknik

2 Plane är en innovativ modularmatur som är resultatet av framsteg inom LED-tekniken och Thorns egen utveckling som kombinerar det bästa inom belysningsdesign. Plane är en ny armatur för mark- och vägginfälld belysning, ledbelysning och färgväxling. Plane har ett unikt modulkoncept med många färgalternativ och är utrustad med den senaste LED-tekniken. Detta ger ett stort urval av dimensioner med enhetlig belysning och exceptionellt låg energianvändning. Varför LED? LED-tekniken har unika egenskaper, vilket innebär att den kan nå en prestanda och funktionsnivå som inte kan uppnås med andra belysningsmetoder. Plane består av en endimensionell rad av lysdioder i miniatyr som avger ett mycket skarpt ljus idealiskt för väggbelysning. Patrick Rimoux Lång livslängd Låga underhållskostnader Hög effektivitet Låg energianvändning Låg spänningsnivå Kall ljuskägla, inget UV-ljus Hög optisk prestanda och ljuskontroll Stort urval av färger Dynamisk färgväxling Dimbar 2

3 Plane Infälld modulbelysning för utomhus Designer: Patrick Rimoux Modulkonstruktion som uppfyller standard och projektspecifika krav. Finns för mark eller vägg Stort urval av färgade dioder samt teknik för färgväxling Kapslingsklass enligt IP67 Halkfritt glas på begäran. Infällningslåda för betonginstallation på begäran. RGB-versionerna av Plane levereras utan RGBkontrollsystem. Dessa varianter kan styras med en RGBsekvenser, vid behov med en RGB-booster som tillbehör. Ljuskällor Lysdiod (förinstallerat kretskort med en uppsättning lysdioder) Utförande Stomme/ram: extruderad aluminium, lackerad i mörkgrå färg (lik RAL 9007). Andra RAL-kulörer på begäran (endast pulverlackat). Kabelskydd för infällning (rör): PVC Glas: härdat, tjocklek 10 mm. Packning: silikon Ankarfästen för markinstallation: rostfritt stål Stöd för vägg- och betonginstallation: aluminium Installation/Montage Standardstorlekar från 140 x 140 mm upp till 1000 x 600 mm (se beställningsuppgifter). Lämpligt för mark-, väggoch betonginfällning Andra storlekar på begäran. Markinfälld installation: Min. djup 350 mm. Ett gruslager på minst 300 mm måste användas under hållaren för att säkerställa att dräneringen blir effektiv. Kabelskydd (rör) 80 mm Ø och 250 mm långt. Fyra ankarfästen fixerar armaturen i marken. Halkfritt glas finns tillgängligt på begäran max 1000 mm x 600 mm. Vägginfälld installation: Minsta djup 72 mm. Fyra M4-skruvar fixerar armaturen i ramen som är avsedd för väggbruk. Torr vägg maxtjocklek 16 mm. Betonginfälld installation: Minsta djup 82 mm. I övrigt som vägginstallationen, men en extra ram för betong krävs. Kabel förskruvning PG13 med anslutningsplint för max 2 x 1,5 mm 2 för en rund kabel med yttre diameter på 6-12 mm. Möjlighet till överkoppling. Bärkapacitet: 500 kg Standarder Design och tillverkning enligt EN60598 Klass II Ta -20/+40 0 C 5 Nm slagtålighet Kapslingsklass IP67 Specialstorlek 3

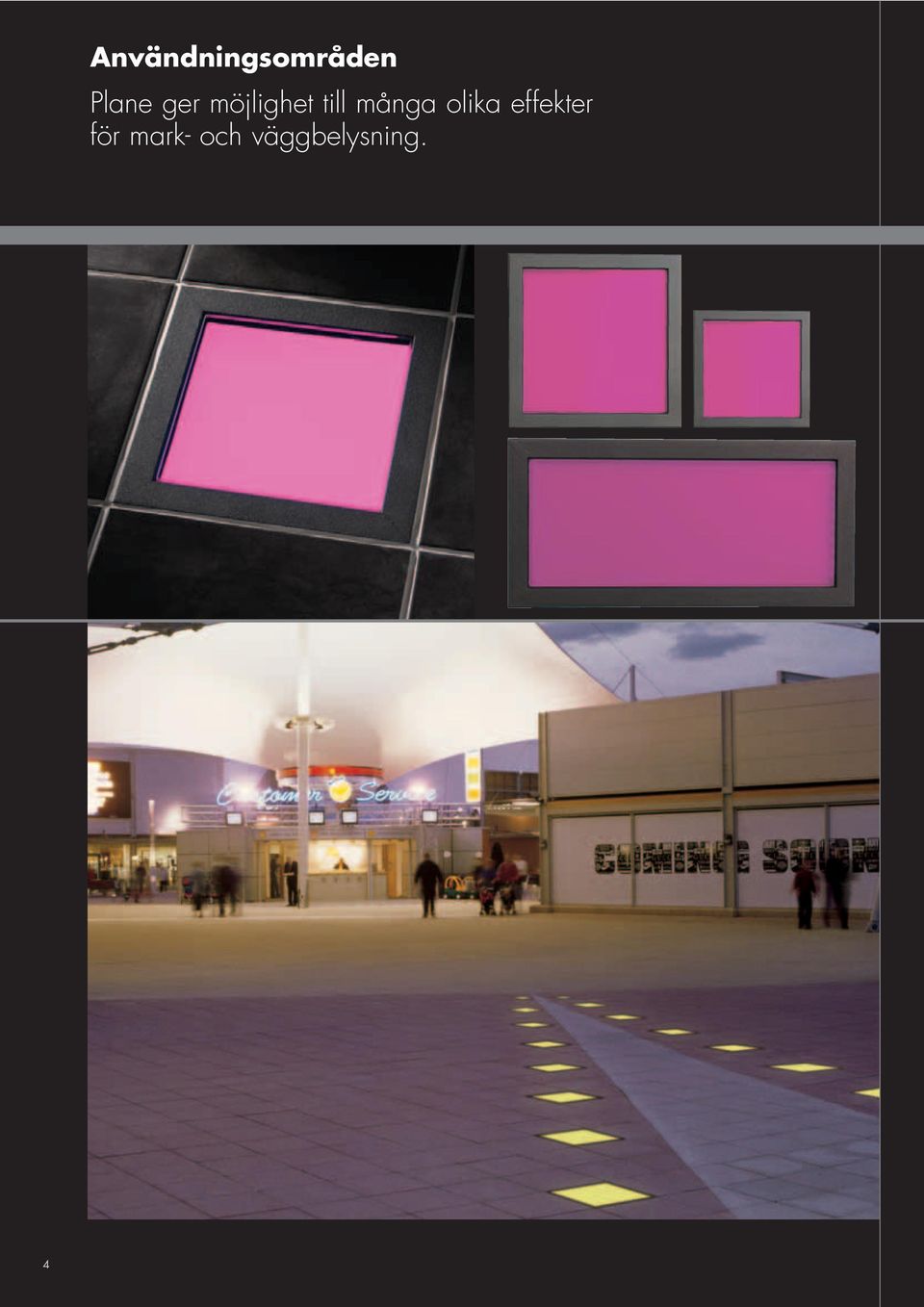

4 Användningsområden Plane ger möjlighet till många olika effekter för mark- och väggbelysning. 4

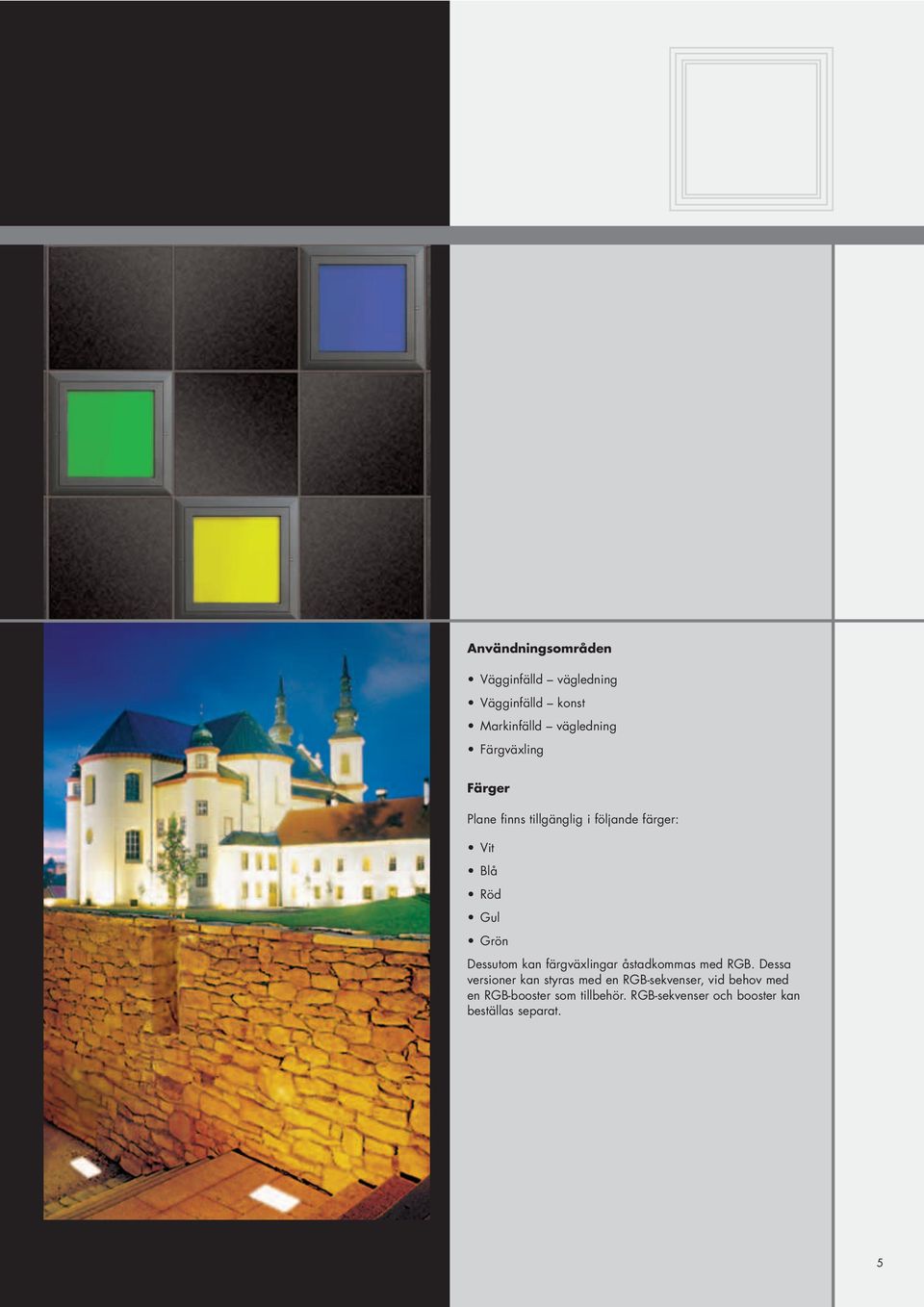

5 Användningsområden Vägginfälld vägledning Vägginfälld konst Markinfälld vägledning Färgväxling Färger Plane finns tillgänglig i följande färger: Vit Blå Röd Gul Grön Dessutom kan färgväxlingar åstadkommas med RGB. Dessa versioner kan styras med en RGB-sekvenser, vid behov med en RGB-booster som tillbehör. RGB-sekvenser och booster kan beställas separat. 5

6 Beställningsuppgifter och dimensioner Modulsystemet En stor fördel med LED-serien Plane är att den ger en mycket enhetlig belysning över många olika ytstorlekar, både av standardmått och specialtillverkade ytor. Standarddimensioner Markvariant Väggvariant Betonginfällningslåda 140 x 140 mm 200 x 200 mm 300 x 300 mm 400 x 400 mm Specialdimensioner (för t ex markvarianter) Minsta tillgängliga bredd: 140 mm Minsta tillgängliga längd: 140 mm Största tillgängliga bredd: 600 mm Största tillgängliga längd: mm Beställningsuppgifter 6 SAP-kod Utförande Vikt (kg) Markvarianter PLANE MRE/G 220V 140X140 WHI 1, PLANE MRE/G 220V 140X140 BLU 1, PLANE MRE/G 220V 140X140 RED 1, PLANE MRE/G 220V 140X140 GRN 1, PLANE MRE/G 220V 140X140 AMB 1, PLANE MRE/G 220V 140X140 RGB 1, PLANE MRE/G 220V 140X290 WHI PLANE MRE/G 220V 140X290 BLU PLANE MRE/G 220V 140X290 RED PLANE MRE/G 220V 140X290 GRN PLANE MRE/G 220V 140X290 AMB PLANE MRE/G 220V 140X290 RGB PLANE MRE/G 220V 140X440 WHI 4, PLANE MRE/G 220V 140X440 BLU 4, PLANE MRE/G 220V 140X440 RED 4, PLANE MRE/G 220V 140X440 GRN 4, PLANE MRE/G 220V 140X440 AMB 4, PLANE MRE/G 220V 140X440 RGB 4, PLANE MRE/G 220V 200X200 WHI PLANE MRE/G 220V 200X200 BLU PLANE MRE/G 220V 200X200 RED PLANE MRE/G 220V 200X200 GRN PLANE MRE/G 220V 200X200 AMB PLANE MRE/G 220V 200X200 RGB PLANE MRE/G 220V 300X300 WHI PLANE MRE/G 220V 300X300 BLU PLANE MRE/G 220V 300X300 RED PLANE MRE/G 220V 300X300 GRN PLANE MRE/G 220V 300X300 AMB PLANE MRE/G 220V 300X300 RGB PLANE MRE/G 220V 400X400 WHI PLANE MRE/G 220V 400X400 BLU PLANE MRE/G 220V 400X400 RED PLANE MRE/G 220V 400X400 GRN PLANE MRE/G 220V 400X400 AMB PLANE MRE/G 220V 400X400 RGB 12 Tillbehör BETONGINFÄLLNINGSLÅDA FÖR PLANE 140x140 0, BETONGINFÄLLNINGSLÅDA FÖR PLANE 140x290 0, BETONGINFÄLLNINGSLÅDA FÖR PLANE 140x440 0, BETONGINFÄLLNINGSLÅDA FÖR PLANE 200x200 0, BETONGINFÄLLNINGSLÅDA FÖR PLANE 300x300 0, BETONGINFÄLLNINGSLÅDA FÖR PLANE 400x400 1 SAP-kod Utförande Vikt (kg) Väggvarianter PLANE MRE/W 140X140 WHI 1, PLANE MRE/W 140X140 BLU 1, PLANE MRE/W 140X140 RED 1, PLANE MRE/W 140X140 GRN 1, PLANE MRE/W 140X140 AMB 1, PLANE MRE/W 140X140 RGB 1, PLANE MRE/W 140X290 WHI 3, PLANE MRE/W 140X290 BLU 3, PLANE MRE/W 140X290 RED 3, PLANE MRE/W 140X290 GRN 3, PLANE MRE/W 140X290 AMB 3, PLANE MRE/W 140X290 RGB 3, PLANE MRE/W 140X440 WHI 5, PLANE MRE/W 140X440 BLU 5, PLANE MRE/W 140X440 RED 5, PLANE MRE/W 140X440 GRN 5, PLANE MRE/W 140X440 AMB 5, PLANE MRE/W 140X440 RGB 5, PLANE MRE/W 200X200 WHI 3, PLANE MRE/W 200X200 BLU 3, PLANE MRE/W 200X200 RED 3, PLANE MRE/W 200X200 GRN 3, PLANE MRE/W 200X200 AMB 3, PLANE MRE/W 200X200 RGB 3, PLANE MRE/W 300X300 WHI 7, PLANE MRE/W 300X300 BLU 7, PLANE MRE/W 300X300 RED 7, PLANE MRE/W 300X300 GRN 7, PLANE MRE/W 300X300 AMB 7, PLANE MRE/W 300X300 RGB 7, PLANE MRE/W 400X400 WHI PLANE MRE/W 400X400 BLU PLANE MRE/W 400X400 RED PLANE MRE/W 400X400 GRN PLANE MRE/W 400X400 AMB PLANE MRE/W 400X400 RGB 13 Styrningar RGB-SEKVENSER FÖR BAND/PLANE RGB-SBOOSTER FÖR BAND/PLANE 1 WHI vit, BLU blå, RED röd, GRN grön, AMB - bärnsten, RGB röd, grön och blå
