1 funktionell utomhusbelysning Produkter för utomhusmiljöer 2010

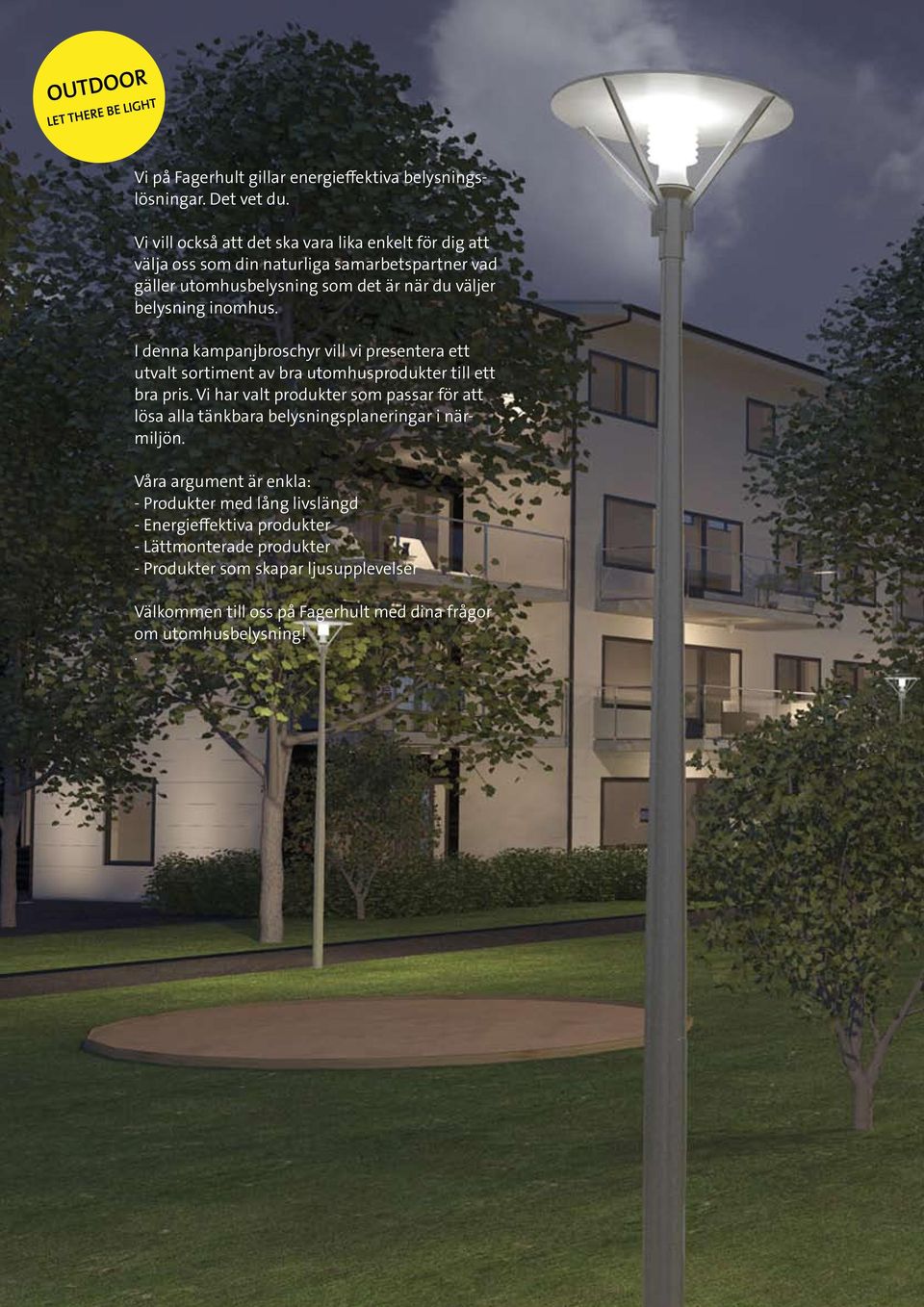

2 Vi på Fagerhult gillar energieffektiva belysningslösningar. Det vet du. Vi vill också att det ska vara lika enkelt för dig att välja oss som din naturliga samarbetspartner vad gäller utomhusbelysning som det är när du väljer belysning inomhus. I denna kampanjbroschyr vill vi presentera ett utvalt sortiment av bra utomhusprodukter till ett bra pris. Vi har valt produkter som passar för att lösa alla tänkbara belysningsplaneringar i närmiljön. Våra argument är enkla: - Produkter med lång livslängd - Energieffektiva produkter - Lättmonterade produkter - Produkter som skapar ljusupplevelser Välkommen till oss på Fagerhult med dina frågor om utomhusbelysning!. 2

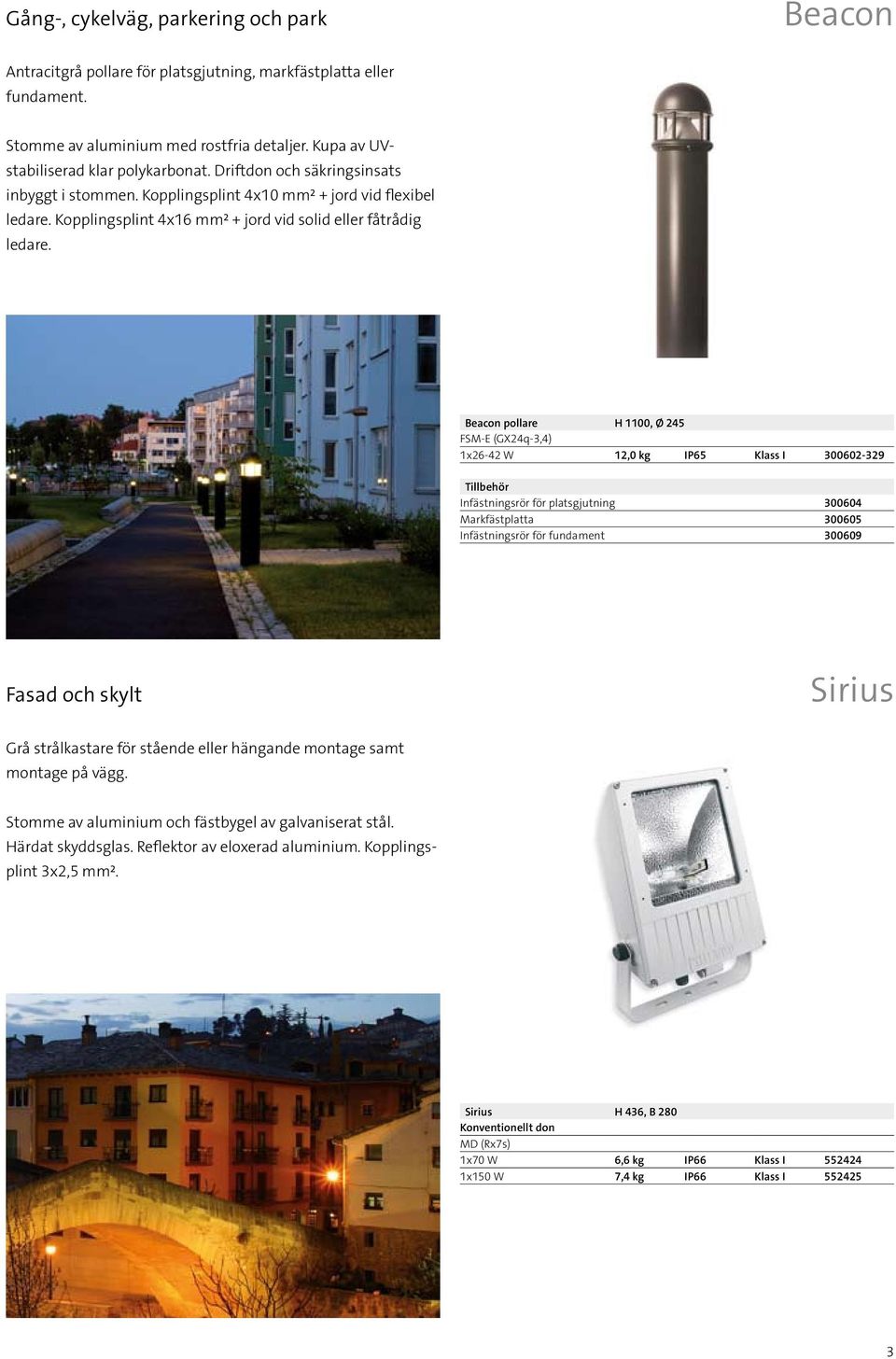

3 Gång-, cykelväg, parkering och park Beacon Antracitgrå pollare för platsgjutning, markfästplatta eller fundament. Stomme av aluminium med rostfria detaljer. Kupa av UVstabiliserad klar polykarbonat. Driftdon och säkringsinsats inbyggt i stommen. Kopplingsplint 4x10 mm² + jord vid flexibel ledare. Kopplingsplint 4x16 mm² + jord vid solid eller fåtrådig ledare. Beacon pollare H 1100, Ø 245 FSM-E (GX24q-3,4) 1x26-42 W 12,0 kg IP65 Klass I Tillbehör Infästningsrör för platsgjutning Markfästplatta Infästningsrör för fundament Fasad och skylt Sirius Grå strålkastare för stående eller hängande montage samt montage på vägg. Stomme av aluminium och fästbygel av galvaniserat stål. Härdat skyddsglas. Reflektor av eloxerad aluminium. Kopplingsplint 3x2,5 mm². Sirius H 436, B 280 Konventionellt don MD (Rx7s) 1x70 W 6,6 kg IP66 Klass I x150 W 7,4 kg IP66 Klass I

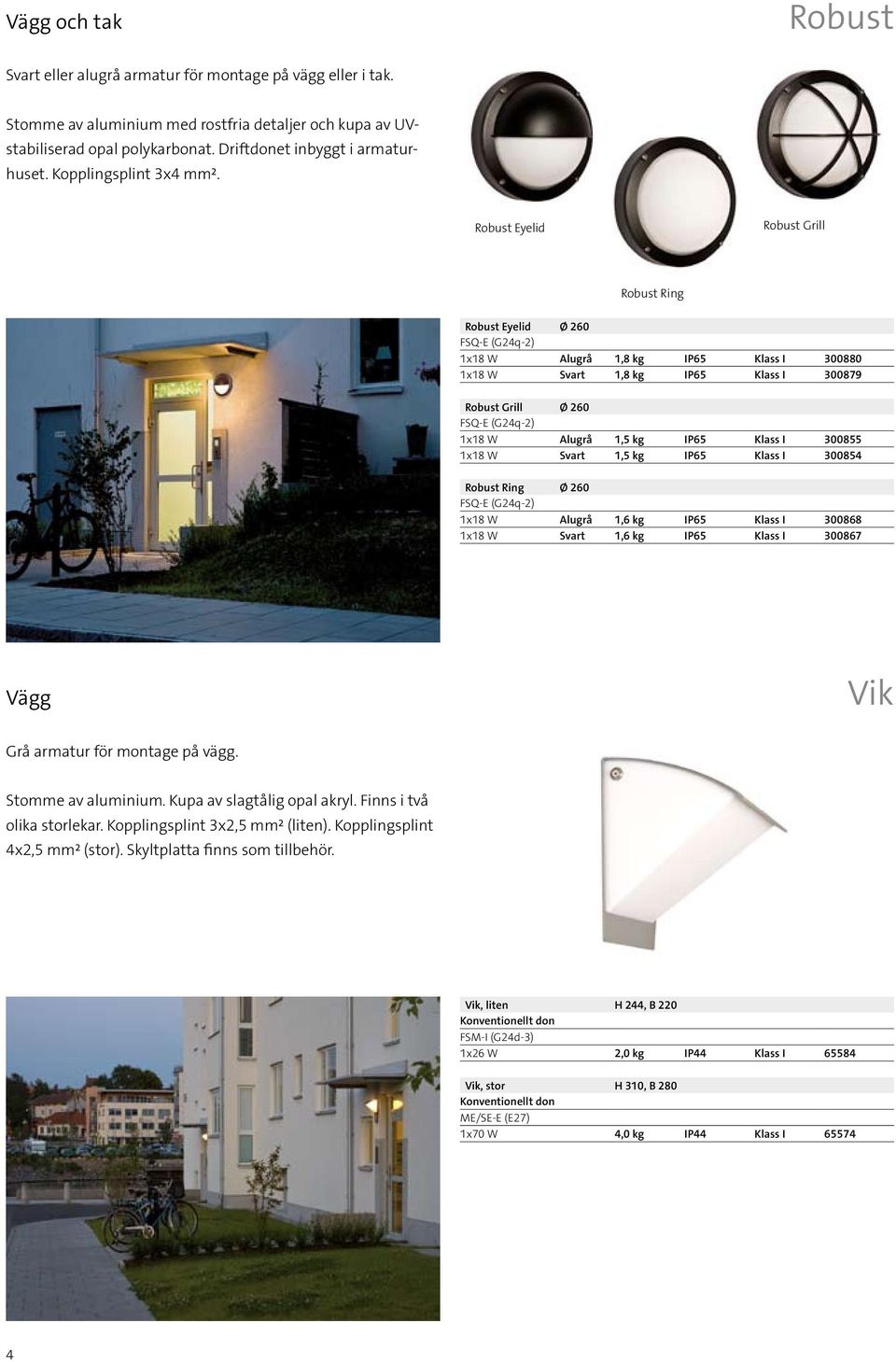

4 Vägg och tak Robust Svart eller alugrå armatur för montage på vägg eller i tak. Stomme av aluminium med rostfria detaljer och kupa av UVstabiliserad opal polykarbonat. Driftdonet inbyggt i armaturhuset. Kopplingsplint 3x4 mm². Robust Eyelid Robust Grill Robust Ring Robust Eyelid Ø 260 FSQ-E (G24q-2) 1x18 W Alugrå 1,8 kg IP65 Klass I x18 W Svart 1,8 kg IP65 Klass I Robust Grill Ø 260 FSQ-E (G24q-2) 1x18 W Alugrå 1,5 kg IP65 Klass I x18 W Svart 1,5 kg IP65 Klass I Robust Ring Ø 260 FSQ-E (G24q-2) 1x18 W Alugrå 1,6 kg IP65 Klass I x18 W Svart 1,6 kg IP65 Klass I Vägg Vik Grå armatur för montage på vägg. Stomme av aluminium. Kupa av slagtålig opal akryl. Finns i två olika storlekar. Kopplingsplint 3x2,5 mm² (liten). Kopplingsplint 4x2,5 mm² (stor). Skyltplatta finns som tillbehör. Vik, liten H 244, B 220 Konventionellt don FSM-I (G24d-3) 1x26 W 2,0 kg IP44 Klass I Vik, stor H 310, B 280 Konventionellt don ME/SE-E (E27) 1x70 W 4,0 kg IP44 Klass I

5 Vägg och tak Rondo Antracitgrå takarmatur. Stomme av aluminium med rostfria detaljer. Härdat skyddsglas. Reflektor av eloxerad aluminium. Kopplingsplint 3x4 mm². Överkoppling möjlig. Bredstrålande. Rondo tak H 271, Ø 152 FSM-E (GX24q-2) 1x18 W 5,0 kg IP65 Klass I MTm (PGJ5) 1x35 W 5,0 kg IP65 Klass I Antracitgrå takarmatur för infällt montage, taktjocklek mm. Stomme av aluminium med rostfria detaljer. Härdat skyddsglas. Reflektor av eloxerad aluminium. Kopplingsplint 5x2,5 mm². Med extern box för driftdon. Kabellängd 0,5 m. Överkoppling möjlig. Bredstrålande. Rondo infälld H 190 (FSM-E) / H 131 (PGJ5), Ø 187 FSM-E (GX24q-2) 1x18 W 2,5 kg IP65 Klass I MTm (PGJ5) 1x35 W 2,5 kg IP65 Klass I Antracitgrå väggarmatur. Stomme av aluminium med rostfria detaljer. Härdat skyddsglas. Reflektor av eloxerad aluminium. Inkopplingsdon 3x2,5 mm² i väggfäste. Överkoppling ej möjlig. Twinversionen har både upp- och nedljus. Bredstrålande. Rondo vägg H 271, Ø 184 FSM-E (GX24q-3) 1x26-32 W 4,0 kg IP65 Klass I Rondo twin H 450, Ø 152 FSM-E (GX24q-3) 2x18 W 2,7 kg IP65 Klass I Rondo tak Rondo infälld Rondo vägg Rondo twin 5

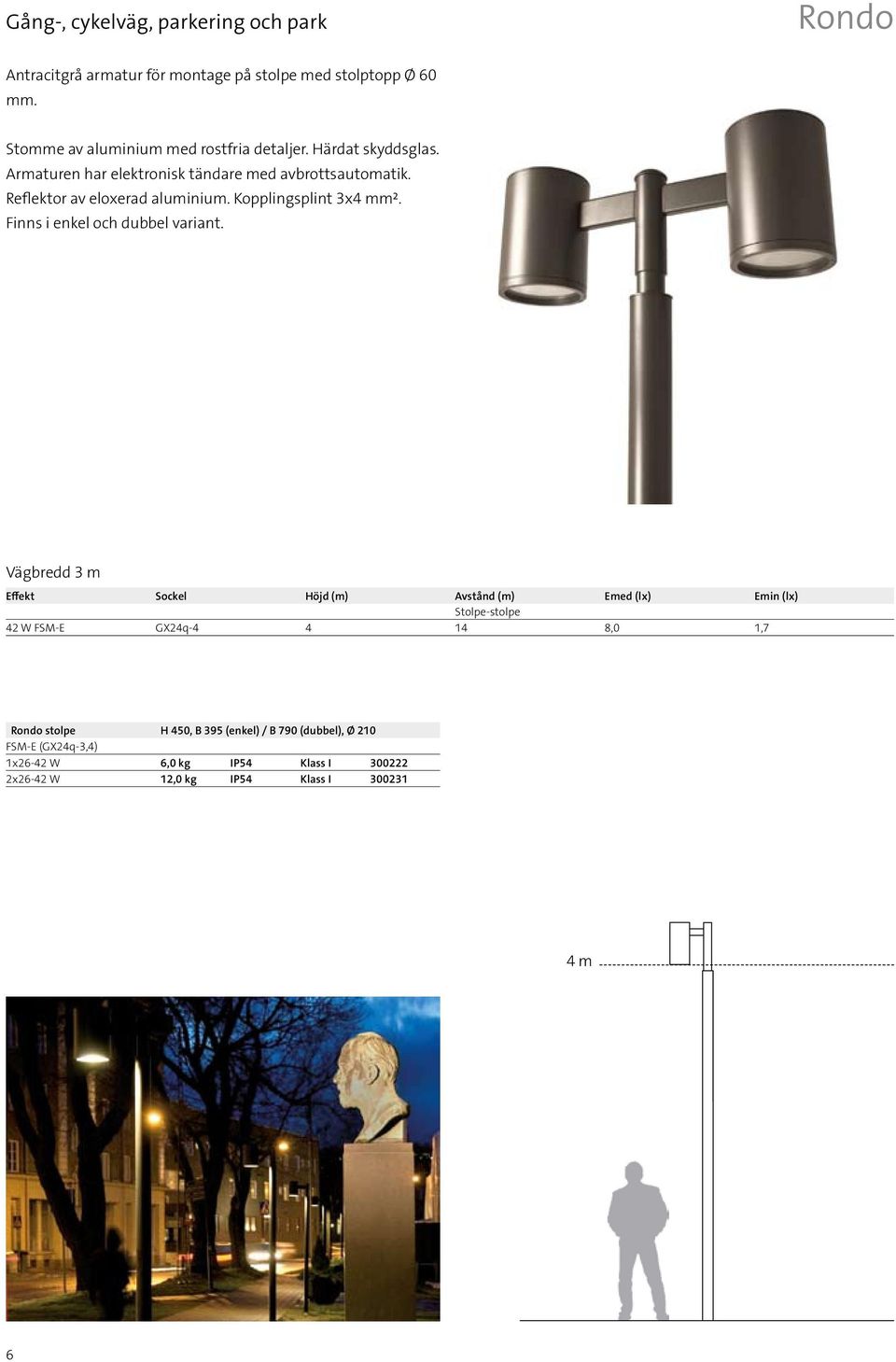

6 Gång-, cykelväg, parkering och park Rondo Antracitgrå armatur för montage på stolpe med stolptopp Ø 60 mm. Stomme av aluminium med rostfria detaljer. Härdat skyddsglas. Armaturen har elektronisk tändare med avbrottsautomatik. Reflektor av eloxerad aluminium. Kopplingsplint 3x4 mm². Finns i enkel och dubbel variant. Vägbredd 3 m Effekt Sockel Höjd (m) Avstånd (m) Emed (lx) Emin (lx) Stolpe-stolpe 42 W FSM-E GX24q ,0 1,7 Rondo stolpe H 450, B 395 (enkel) / B 790 (dubbel), Ø 210 FSM-E (GX24q-3,4) 1x26-42 W 6,0 kg IP54 Klass I x26-42 W 12,0 kg IP54 Klass I m 6

7 Gång-, cykelväg, parkering, park och vägg Triton Alugrå armatur för montage på stolpe med stolptopp Ø 60 mm. Finns även som enkel och dubbel pollare för markfästplatta eller fundament samt för montage på vägg. Stomme av gjuten aluminium med rostfria detaljer. Plant härdat klarglas. Byte av ljuskälla sker underifrån. Driftdon i armatur. Reflektor av eloxerad aluminium. Montagelucka på pollaren. Triton stolpe levereras med 5 m anslutningskabel, 2x1,5 mm². Triton pollare har kopplingsplint 3x2,5 mm² i kopplingsdosa. Kabel mellan kopplingsdosa och armatur medföljer. För komplett pollare krävs både pollarstolpe och armatur. Triton vägg har snabbkopplingsplint 3x2,5 mm² och kabelingång från vägg. 3 uppfästningspunkter. Överkoppling möjlig. Triton stolpe Triton pollare Vägbredd 3 m Triton vägg Effekt Sockel Höjd (m) Avstånd (m) Emed (lx) Emin (lx) Stolpe-stolpe 35 W MTm PGJ ,7 1,7 70 W MT G12 5, ,2 1,6 Triton stolpe H 180, B 496 MT (G12) 1x70 W 5,3 kg IP65 Klass II MTm (PGJ5) 1x35 W 5,3 kg IP65 Klass I Triton vägg H 320, B 194 FSM-E (GX24q-2) 1x18 W 3,7 kg IP65 Klass I Triton pollare H 1290, B 194 FSM-E (GX24q-2) 1x18 W 3,7 kg IP65 Klass I Pollarstolpe 12,0 kg Enkel Pollarstolpe 12,0 kg Dubbel Tillbehör pollare Infästningsrör för fundament m 7

8 Gång-, cykelväg, parkering, park och vägg Ypsilon Alugrå armatur för montage på stolpe med stolptopp Ø 60 mm. Finns även för montage på vägg. Stomme av gjuten aluminium med rostfria detaljer. Kupa av slagtålig UV-stabiliserad akryl. Tak av aluminium. Driftdon förkopplat till plint. Armaturen har elektronisk tändare med avbrottsautomatik. Bländskydd av eloxerad aluminium. Lampbyte sker ovanifrån genom servicelucka. Kopplingsplint 3x4 mm². Ypsilon stolpe Ypsilon vägg Vägbredd 3 m Effekt Sockel Höjd (m) Avstånd (m) Emed (lx) Emin (lx) Stolpe-stolpe 42 W FSM-E GX24q ,5 3,3 70 W ME E ,8 2,3 Ypsilon stolpe H 501, Ø 658 FSM-E (GX24q-4) 1x42 W 10,0 kg IP44 Klass I Konventionellt don ME/SE-E (E27) 1x70 W 10,0 kg IP44 Klass I Ypsilon vägg H 557, Ø 658 FSM-E (GX24q-4) 1x42 W 11,0 kg IP44 Klass I Konventionellt don ME/SE-E (E27) 1x70 W 11,0 kg IP44 Klass I m 8

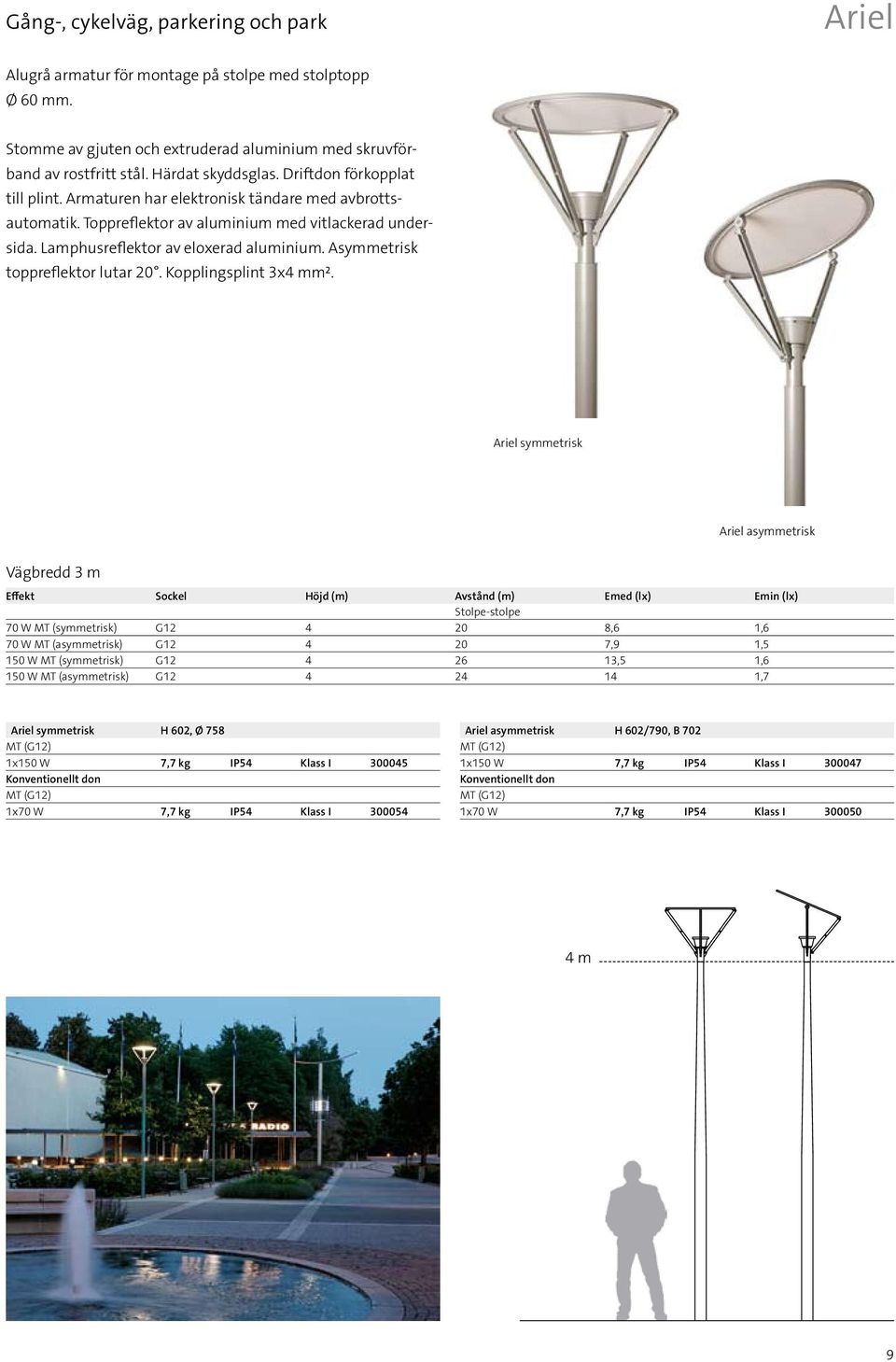

9 Gång-, cykelväg, parkering och park Ariel Alugrå armatur för montage på stolpe med stolptopp Ø 60 mm. Stomme av gjuten och extruderad aluminium med skruvförband av rostfritt stål. Härdat skyddsglas. Driftdon förkopplat till plint. Armaturen har elektronisk tändare med avbrottsautomatik. Toppreflektor av aluminium med vitlackerad undersida. Lamphusreflektor av eloxerad aluminium. Asymmetrisk toppreflektor lutar 20. Kopplingsplint 3x4 mm². Ariel symmetrisk Ariel asymmetrisk Vägbredd 3 m Effekt Sockel Höjd (m) Avstånd (m) Emed (lx) Emin (lx) Stolpe-stolpe 70 W MT (symmetrisk) G ,6 1,6 70 W MT (asymmetrisk) G ,9 1,5 150 W MT (symmetrisk) G ,5 1,6 150 W MT (asymmetrisk) G ,7 Ariel symmetrisk H 602, Ø 758 MT (G12) 1x150 W 7,7 kg IP54 Klass I Konventionellt don MT (G12) 1x70 W 7,7 kg IP54 Klass I Ariel asymmetrisk H 602/790, B 702 MT (G12) 1x150 W 7,7 kg IP54 Klass I Konventionellt don MT (G12) 1x70 W 7,7 kg IP54 Klass I m 9

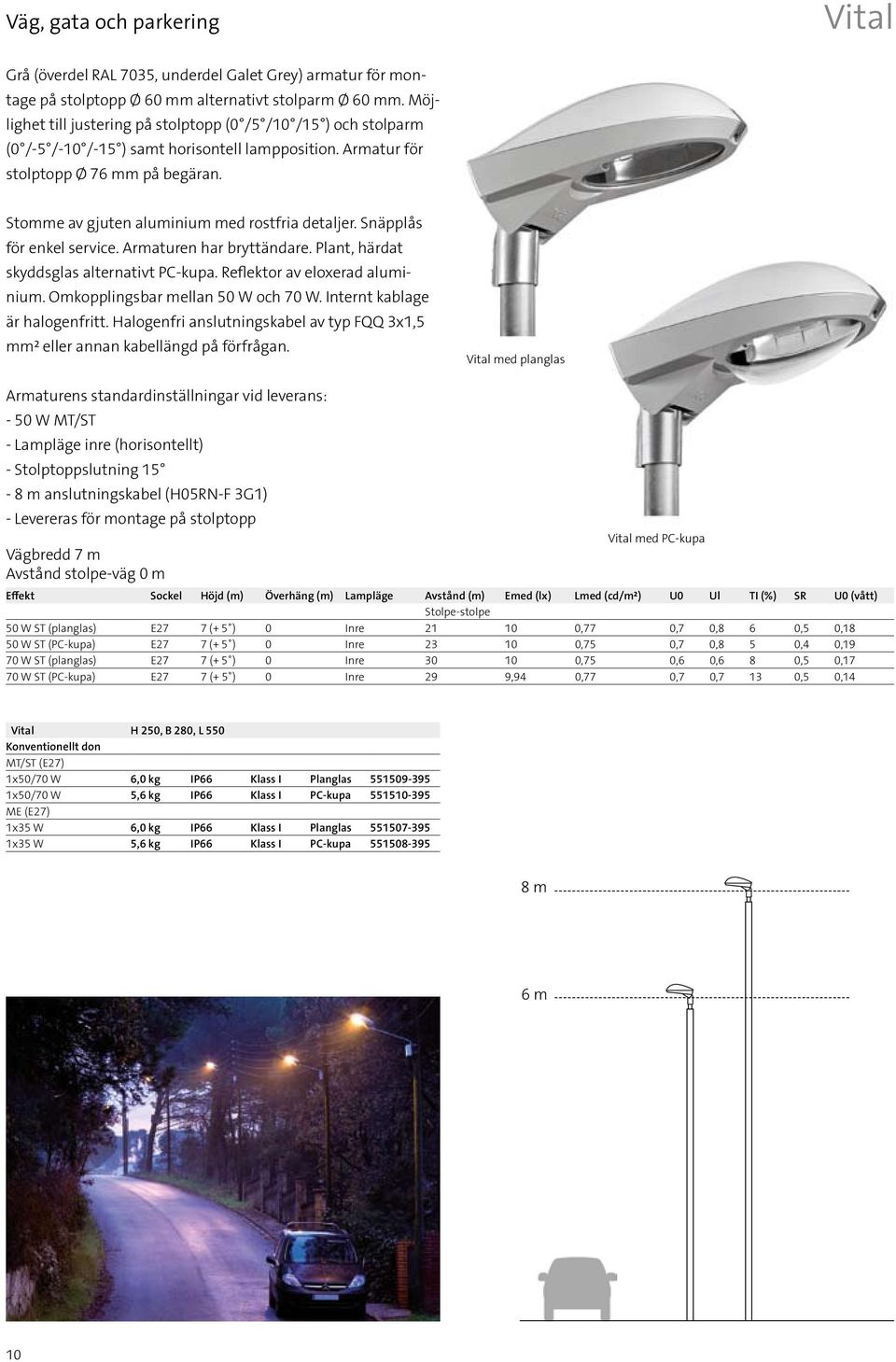

10 Väg, gata och parkering Vital Grå (överdel RAL 7035, underdel Galet Grey) armatur för montage på stolptopp Ø 60 mm alternativt stolparm Ø 60 mm. Möjlighet till justering på stolptopp (0 /5 /10 /15 ) och stolparm (0 /-5 /-10 /-15 ) samt horisontell lampposition. Armatur för stolptopp Ø 76 mm på begäran. Stomme av gjuten aluminium med rostfria detaljer. Snäpplås för enkel service. Armaturen har bryttändare. Plant, härdat skyddsglas alternativt PC-kupa. Reflektor av eloxerad aluminium. Omkopplingsbar mellan 50 W och 70 W. Internt kablage är halogenfritt. Halogenfri anslutningskabel av typ FQQ 3x1,5 mm² eller annan kabellängd på förfrågan. Vital med planglas Armaturens standardinställningar vid leverans: - 50 W MT/ST - Lampläge inre (horisontellt) - Stolptoppslutning 15-8 m anslutningskabel (H05RN-F 3G1) - Levereras för montage på stolptopp Vägbredd 7 m Avstånd stolpe-väg 0 m Vital med PC-kupa Effekt Sockel Höjd (m) Överhäng (m) Lampläge Avstånd (m) Emed (lx) Lmed (cd/m²) U0 Ul TI (%) SR U0 (vått) Stolpe-stolpe 50 W ST (planglas) E27 7 (+ 5 ) 0 Inre ,77 0,7 0,8 6 0,5 0,18 50 W ST (PC-kupa) E27 7 (+ 5 ) 0 Inre ,75 0,7 0,8 5 0,4 0,19 70 W ST (planglas) E27 7 (+ 5 ) 0 Inre ,75 0,6 0,6 8 0,5 0,17 70 W ST (PC-kupa) E27 7 (+ 5 ) 0 Inre 29 9,94 0,77 0,7 0,7 13 0,5 0,14 Vital H 250, B 280, L 550 Konventionellt don MT/ST (E27) 1x50/70 W 6,0 kg IP66 Klass I Planglas x50/70 W 5,6 kg IP66 Klass I PC-kupa ME (E27) 1x35 W 6,0 kg IP66 Klass I Planglas x35 W 5,6 kg IP66 Klass I PC-kupa m 6 m 10

11 Väg, gata och parkering Arc Grå (RAL 7035) armatur för montage på stolptopp Ø 60 mm eller Ø 76 mm alternativt stolparm Ø 60 mm. Möjlighet till justering på stolptopp (0 /5 /10 ) och stolparm (0 /-5 /-10 ) samt horisontell och vertikal lampposition. Stomme av gjuten aluminium med rostfria detaljer. Snäpplås för enkel service. Armaturen har bryttändare. Plant, alternativt kupat, härdat skyddsglas. Reflektor av eloxerad aluminium. SIP (Single Ingress Protection). Omkopplingsbar mellan 50 W och 70 W. Internt kablage är halogenfritt. Halogenfri anslutningskabel av typ FQQ 3x1,5 mm² eller annan kabellängd på förfrågan. Arc med planglas Armaturens standardinställningar vid leverans: - 50 W MT/ST - Lampläge 1 (vertikalt), lampläge C (horisontellt) - Stolptoppslutning 5-8 m anslutningskabel (H05RN-F 3G1) för 50/70 W alternativt 12 m (H05RN-F 3G1) för 100 W och 150 W. Vägbredd 7 m Avstånd stolpe-väg 0 m Arc med kupat glas Effekt Sockel Höjd (m) Överhäng (m) Lampläge Avstånd (m) Emed (lx) Lmed (cd/m²) U0 Ul TI (%) SR U0 (vått) Stolpe-stolpe 50 W ST (planglas) E27 7 (+ 5 ) 0 1C 22 9,85 0,77 0,5 0,6 5 0,5 0,11 70 W ST (planglas) E27 7 (+ 5 ) 0 1C ,87 0,5 0,6 7 0,5 0,11 70 W ST (kupat glas) E27 7 (+ 5 ) 0 1C ,76 0,4 0,5 12 0,6 0, W ST (planglas) E40 12 (+ 5 ) 0 1C 34 9,6 0,76 0,7 0,8 4 0,7 0, W ST (kupat glas) E40 12 (+ 5 ) 0 1C 34 9,13 0,77 0,7 0,8 6 0,7 0,14 Arc H 190 (planglas)/240 (kupat glas), B 325, L 670 Konventionellt don MT/ST/ (E27, E40) 1x50/70 W 10,0 kg IP66 Klass I Planglas x100 W 10,0 kg IP66 Klass I Planglas x150 W 10,0 kg IP66 Klass I Planglas MT/ST/ME/SE-E (E27, E40) 1x50/70 W 10,0 kg IP66 Klass I Kupat glas x100 W 10,0 kg IP66 Klass I Kupat glas x150 W 10,0 kg IP66 Klass I Kupat glas m 8 m 11

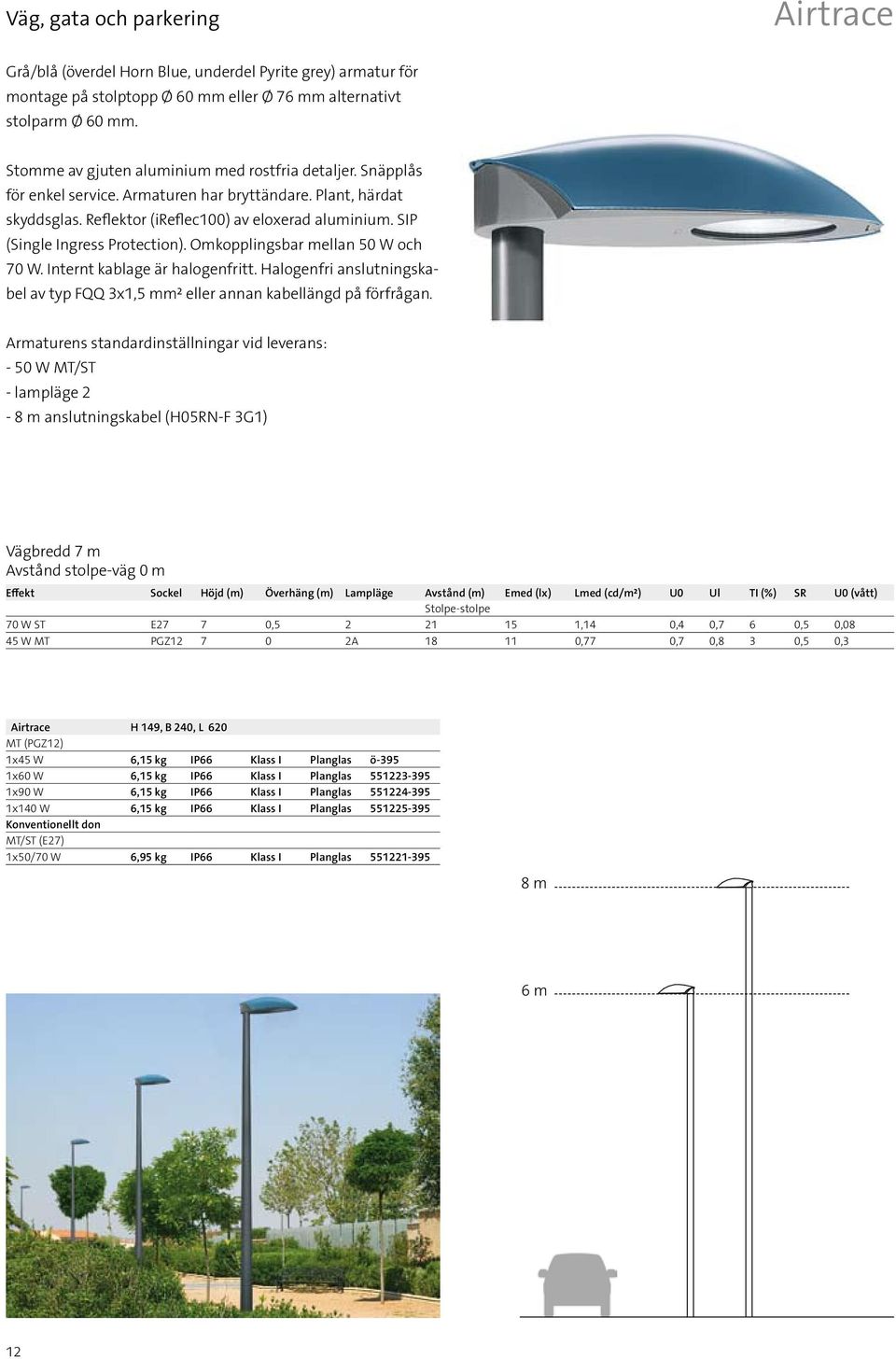

12 Väg, gata och parkering Airtrace Grå/blå (överdel Horn Blue, underdel Pyrite grey) armatur för montage på stolptopp Ø 60 mm eller Ø 76 mm alternativt stolparm Ø 60 mm. Stomme av gjuten aluminium med rostfria detaljer. Snäpplås för enkel service. Armaturen har bryttändare. Plant, härdat skyddsglas. Reflektor (ireflec100) av eloxerad aluminium. SIP (Single Ingress Protection). Omkopplingsbar mellan 50 W och 70 W. Internt kablage är halogenfritt. Halogenfri anslutningskabel av typ FQQ 3x1,5 mm² eller annan kabellängd på förfrågan. Armaturens standardinställningar vid leverans: - 50 W MT/ST - lampläge 2-8 m anslutningskabel (H05RN-F 3G1) Vägbredd 7 m Avstånd stolpe-väg 0 m Effekt Sockel Höjd (m) Överhäng (m) Lampläge Avstånd (m) Emed (lx) Lmed (cd/m²) U0 Ul TI (%) SR U0 (vått) Stolpe-stolpe 70 W ST E27 7 0, ,14 0,4 0,7 6 0,5 0,08 45 W MT PGZ A ,77 0,7 0,8 3 0,5 0,3 Airtrace H 149, B 240, L 620 MT (PGZ12) 1x45 W 6,15 kg IP66 Klass I Planglas ö-395 1x60 W 6,15 kg IP66 Klass I Planglas x90 W 6,15 kg IP66 Klass I Planglas x140 W 6,15 kg IP66 Klass I Planglas Konventionellt don MT/ST (E27) 1x50/70 W 6,95 kg IP66 Klass I Planglas m 6 m 12

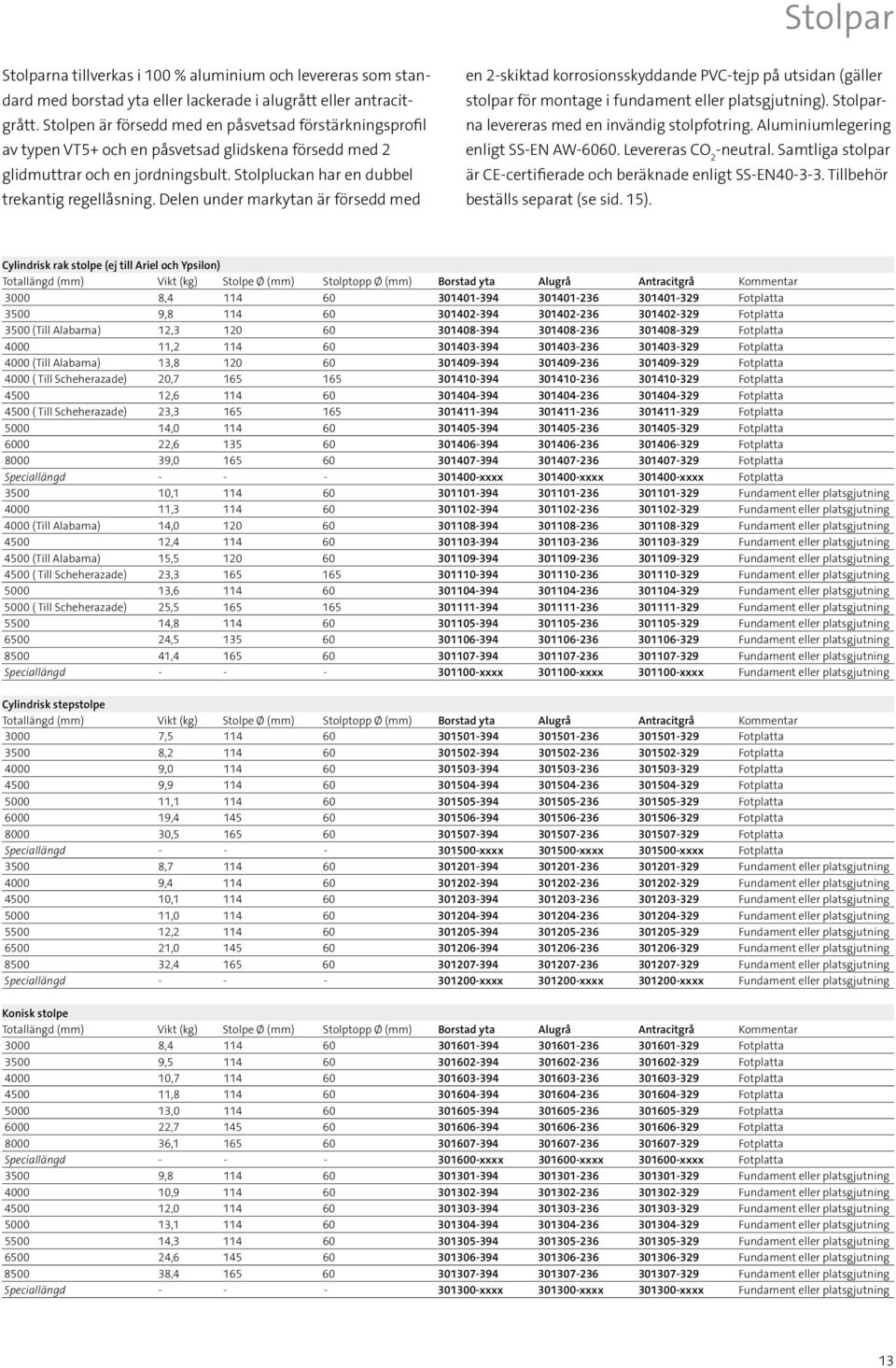

13 Stolpar Stolparna tillverkas i 100 % aluminium och levereras som standard med borstad yta eller lackerade i alugrått eller antracitgrått. Stolpen är försedd med en påsvetsad förstärkningsprofil av typen VT5+ och en påsvetsad glidskena försedd med 2 glidmuttrar och en jordningsbult. Stolpluckan har en dubbel trekantig regellåsning. Delen under markytan är försedd med en 2-skiktad korrosionsskyddande PVC-tejp på utsidan (gäller stolpar för montage i fundament eller platsgjutning). Stolparna levereras med en invändig stolpfotring. Aluminiumlegering enligt SS-EN AW Levereras CO 2 -neutral. Samtliga stolpar är CE-certifierade och beräknade enligt SS-EN Tillbehör beställs separat (se sid. 15). Cylindrisk rak stolpe (ej till Ariel och Ypsilon) Totallängd (mm) Vikt (kg) Stolpe Ø (mm) Stolptopp Ø (mm) Borstad yta Alugrå Antracitgrå Kommentar , Fotplatta , Fotplatta 3500 (Till Alabama) 12, Fotplatta , Fotplatta 4000 (Till Alabama) 13, Fotplatta 4000 ( Till Scheherazade) 20, Fotplatta , Fotplatta 4500 ( Till Scheherazade) 23, Fotplatta , Fotplatta , Fotplatta , Fotplatta Speciallängd xxxx xxxx xxxx Fotplatta , Fundament eller platsgjutning , Fundament eller platsgjutning 4000 (Till Alabama) 14, Fundament eller platsgjutning , Fundament eller platsgjutning 4500 (Till Alabama) 15, Fundament eller platsgjutning 4500 ( Till Scheherazade) 23, Fundament eller platsgjutning , Fundament eller platsgjutning 5000 ( Till Scheherazade) 25, Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning Speciallängd xxxx xxxx xxxx Fundament eller platsgjutning Cylindrisk stepstolpe Totallängd (mm) Vikt (kg) Stolpe Ø (mm) Stolptopp Ø (mm) Borstad yta Alugrå Antracitgrå Kommentar , Fotplatta , Fotplatta , Fotplatta , Fotplatta , Fotplatta , Fotplatta , Fotplatta Speciallängd xxxx xxxx xxxx Fotplatta , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning Speciallängd xxxx xxxx xxxx Fundament eller platsgjutning Konisk stolpe Totallängd (mm) Vikt (kg) Stolpe Ø (mm) Stolptopp Ø (mm) Borstad yta Alugrå Antracitgrå Kommentar , Fotplatta , Fotplatta , Fotplatta , Fotplatta , Fotplatta , Fotplatta , Fotplatta Speciallängd xxxx xxxx xxxx Fotplatta , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning , Fundament eller platsgjutning Speciallängd xxxx xxxx xxxx Fundament eller platsgjutning 13

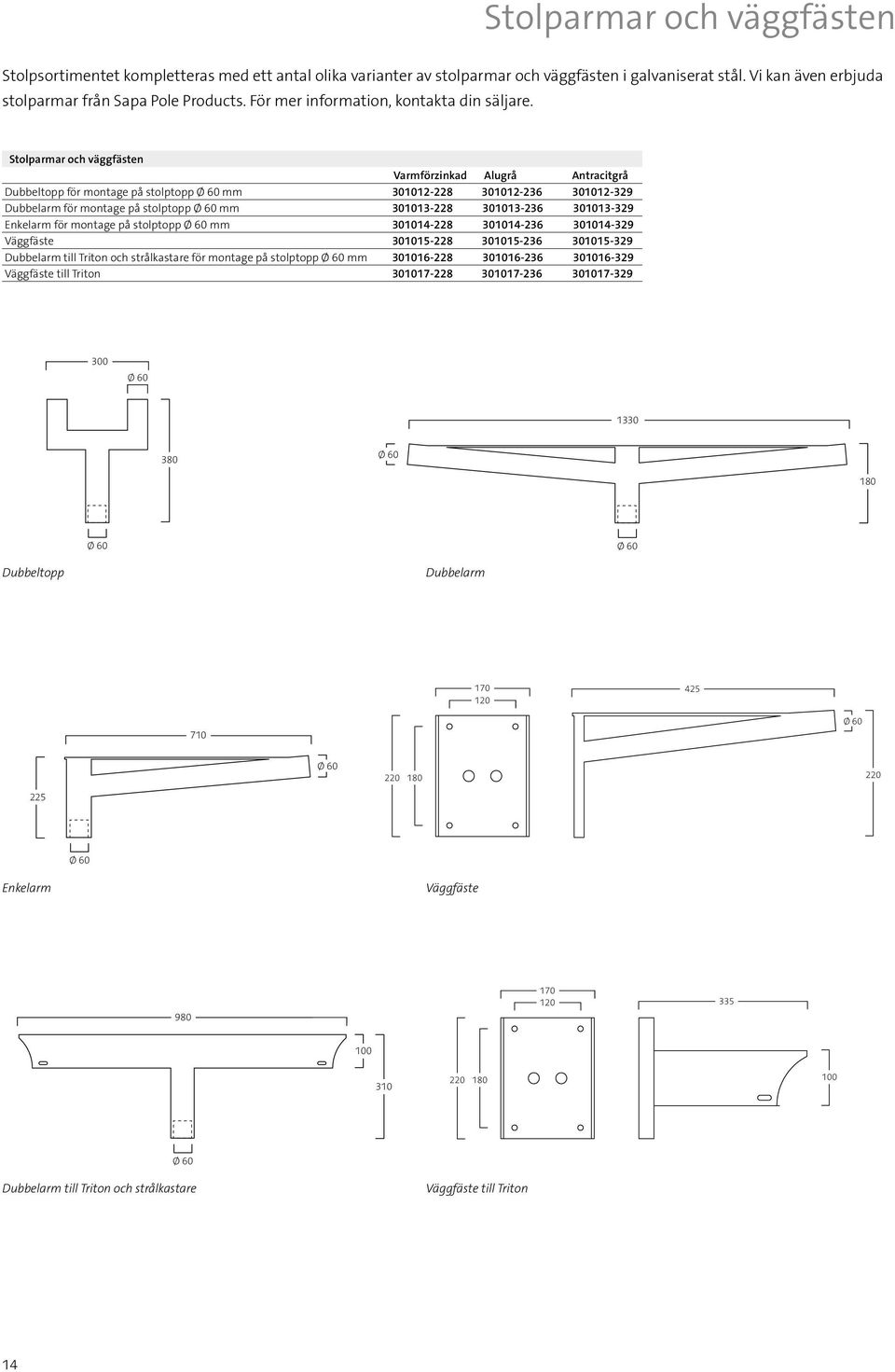

14 Stolparmar och väggfästen Stolpsortimentet kompletteras med ett antal olika varianter av stolparmar och väggfästen i galvaniserat stål. Vi kan även erbjuda stolparmar från Sapa Pole Products. För mer information, kontakta din säljare. Stolparmar och väggfästen Varmförzinkad Alugrå Antracitgrå Dubbeltopp för montage på stolptopp Ø 60 mm Dubbelarm för montage på stolptopp Ø 60 mm Enkelarm för montage på stolptopp Ø 60 mm Väggfäste Dubbelarm till Triton och strålkastare för montage på stolptopp Ø 60 mm Väggfäste till Triton Ø Ø Ø 60 Ø 60 Dubbeltopp Dubbelarm Ø 60 Ø Ø 60 Enkelarm Väggfäste Ø 60 Dubbelarm till Triton och strålkastare Väggfäste till Triton 14

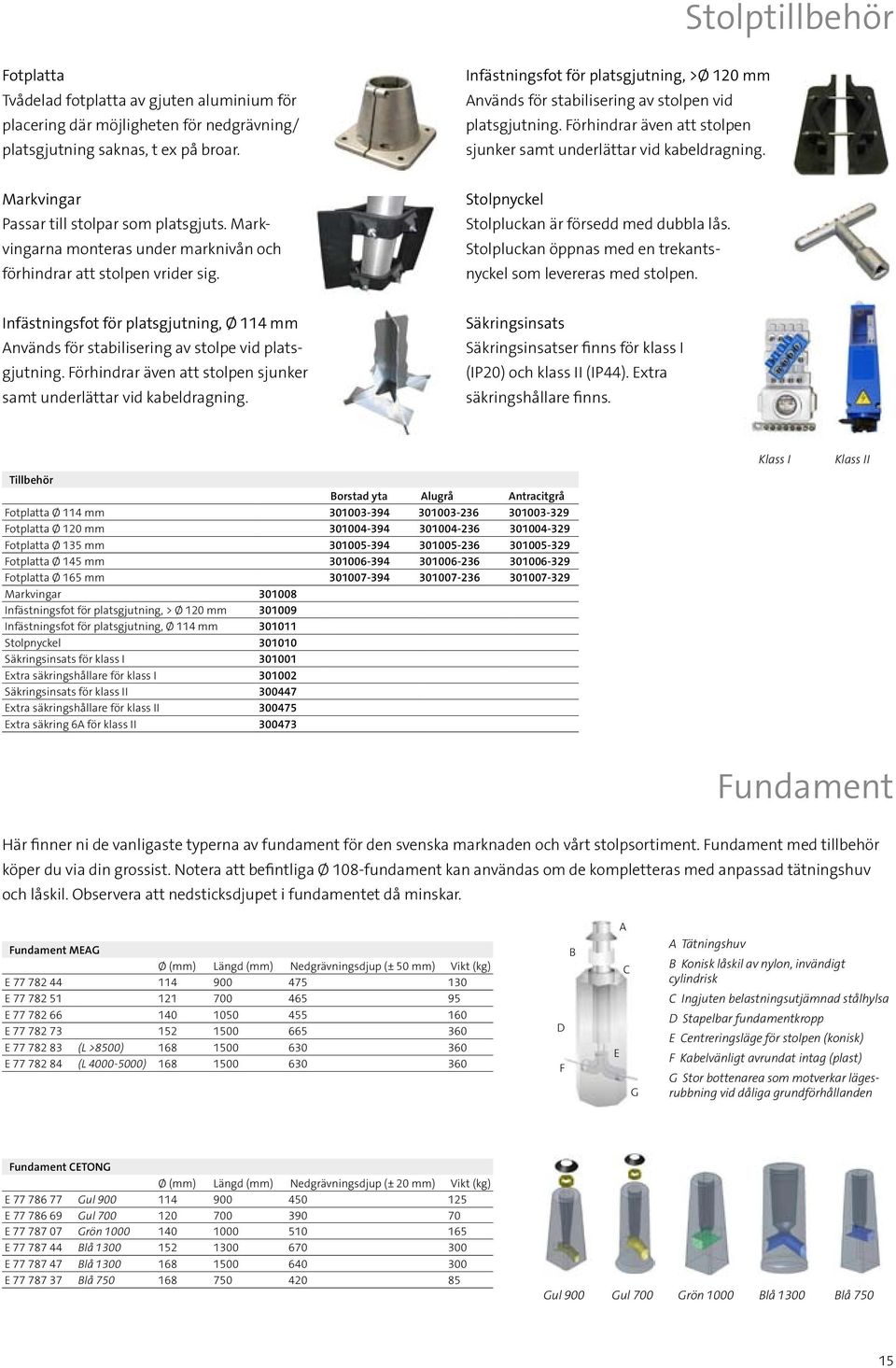

15 Stolptillbehör Fotplatta Tvådelad fotplatta av gjuten aluminium för placering där möjligheten för nedgrävning/ platsgjutning saknas, t ex på broar. Infästningsfot för platsgjutning, >Ø 120 mm Används för stabilisering av stolpen vid platsgjutning. Förhindrar även att stolpen sjunker samt underlättar vid kabeldragning. Markvingar Passar till stolpar som platsgjuts. Markvingarna monteras under marknivån och förhindrar att stolpen vrider sig. Stolpnyckel Stolpluckan är försedd med dubbla lås. Stolpluckan öppnas med en trekantsnyckel som levereras med stolpen. Infästningsfot för platsgjutning, Ø 114 mm Används för stabilisering av stolpe vid platsgjutning. Förhindrar även att stolpen sjunker samt underlättar vid kabeldragning. Säkringsinsats Säkringsinsatser finns för klass I (IP20) och klass II (IP44). Extra säkringshållare finns. Klass I Klass II Tillbehör Borstad yta Alugrå Antracitgrå Fotplatta Ø 114 mm Fotplatta Ø 120 mm Fotplatta Ø 135 mm Fotplatta Ø 145 mm Fotplatta Ø 165 mm Markvingar Infästningsfot för platsgjutning, > Ø 120 mm Infästningsfot för platsgjutning, Ø 114 mm Stolpnyckel Säkringsinsats för klass I Extra säkringshållare för klass I Säkringsinsats för klass II Extra säkringshållare för klass II Extra säkring 6A för klass II Fundament Här finner ni de vanligaste typerna av fundament för den svenska marknaden och vårt stolpsortiment. Fundament med tillbehör köper du via din grossist. Notera att befintliga Ø 108-fundament kan användas om de kompletteras med anpassad tätningshuv och låskil. Observera att nedsticksdjupet i fundamentet då minskar. A Fundament MEAG Ø (mm) Längd (mm) Nedgrävningsdjup (± 50 mm) Vikt (kg) E E E E E (L >8500) E (L ) D F B C E G A Tätningshuv B Konisk låskil av nylon, invändigt cylindrisk C Ingjuten belastningsutjämnad stålhylsa D Stapelbar fundamentkropp E Centreringsläge för stolpen (konisk) F Kabelvänligt avrundat intag (plast) G Stor bottenarea som motverkar lägesrubbning vid dåliga grundförhållanden Fundament CETONG Ø (mm) Längd (mm) Nedgrävningsdjup (± 20 mm) Vikt (kg) E Gul E Gul E Grön E Blå E Blå E Blå Gul 900 Gul 700 Grön 1000 Blå 1300 Blå

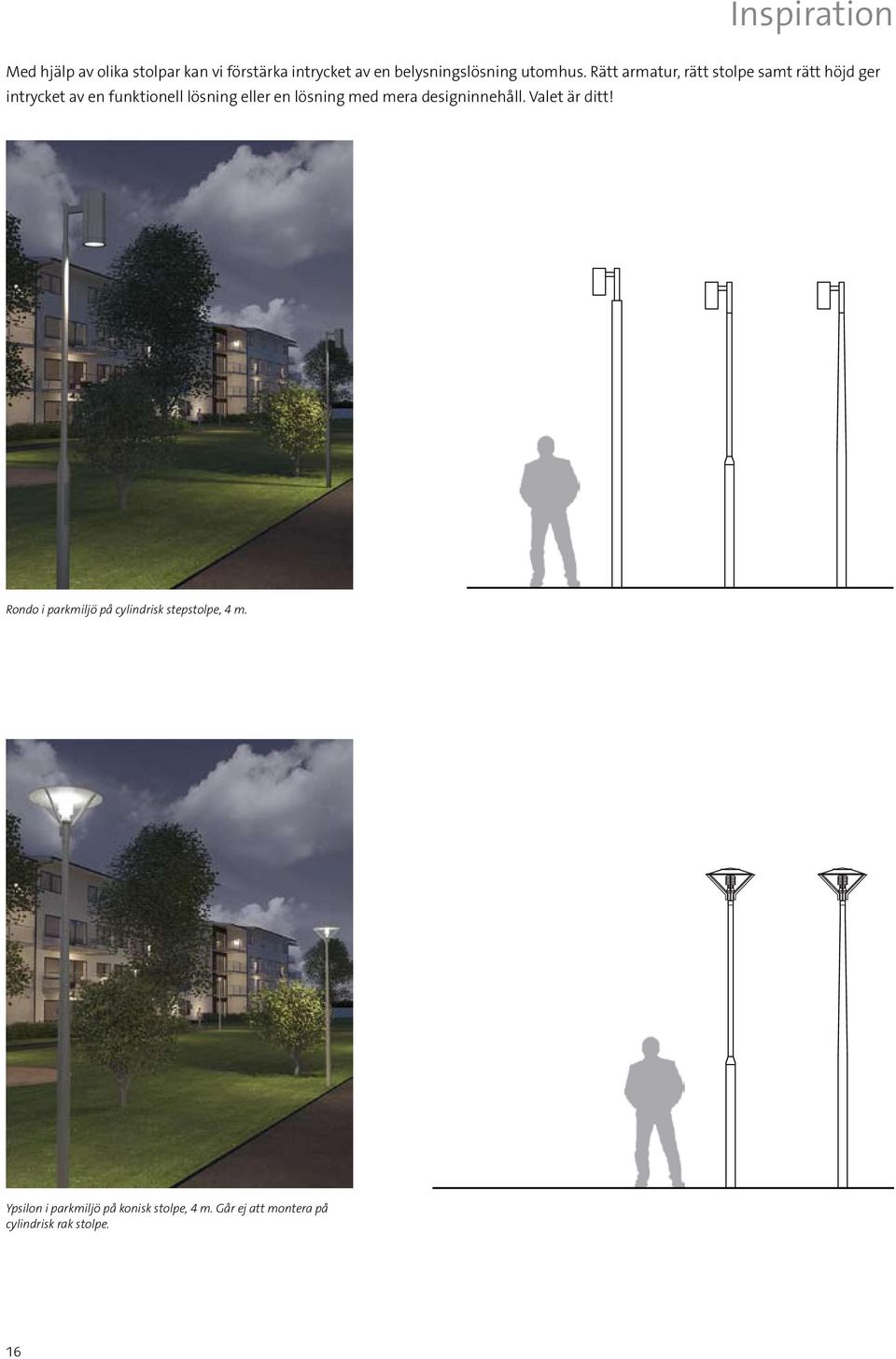

16 Inspiration Med hjälp av olika stolpar kan vi förstärka intrycket av en belysningslösning utomhus. Rätt armatur, rätt stolpe samt rätt höjd ger intrycket av en funktionell lösning eller en lösning med mera designinnehåll. Valet är ditt! Rondo i parkmiljö på cylindrisk stepstolpe, 4 m. Ypsilon i parkmiljö på konisk stolpe, 4 m. Går ej att montera på cylindrisk rak stolpe. 16

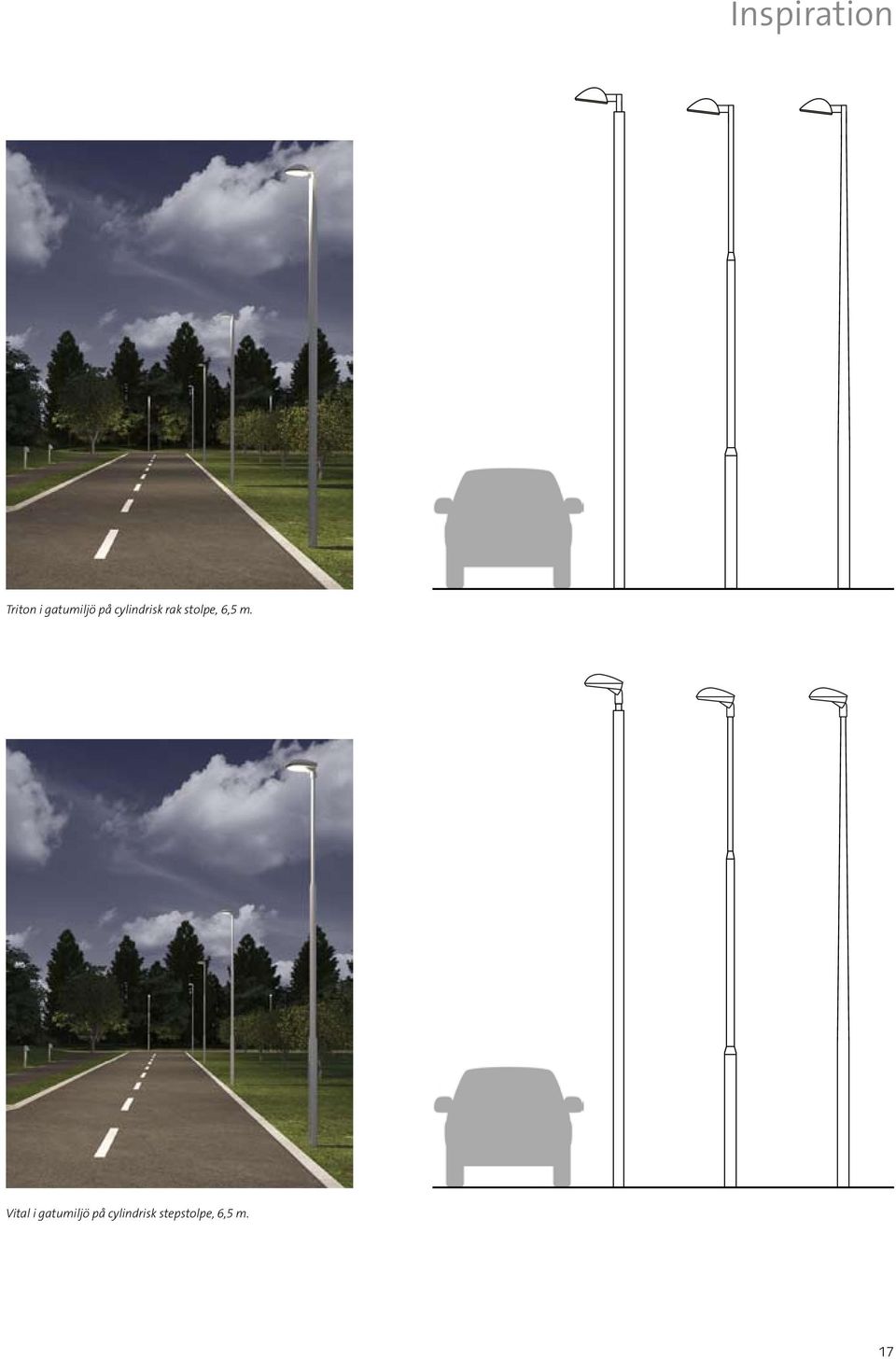

17 Inspiration Triton i gatumiljö på cylindrisk rak stolpe, 6,5 m. Vital i gatumiljö på cylindrisk stepstolpe, 6,5 m. 17

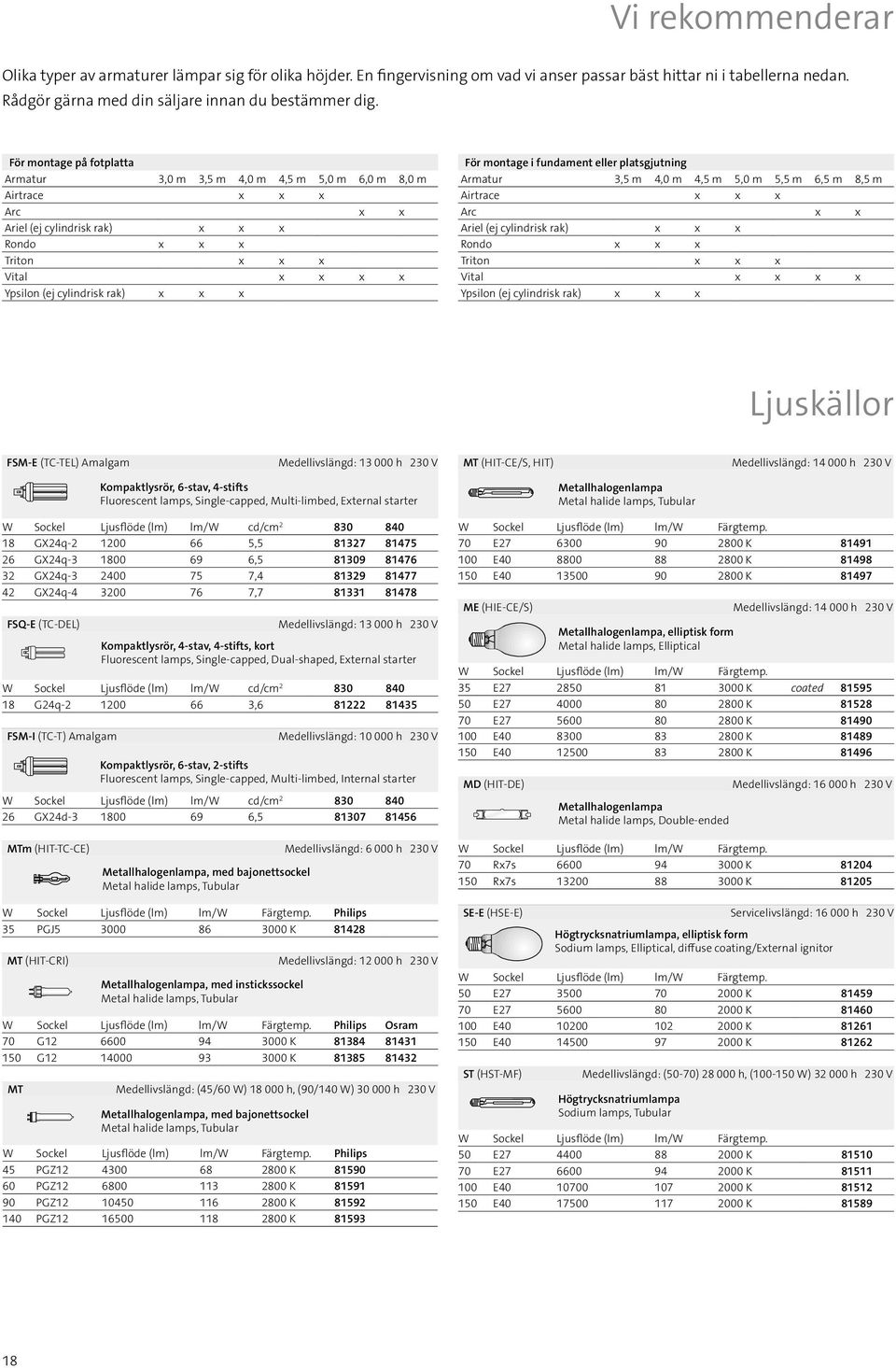

18 Vi rekommenderar Olika typer av armaturer lämpar sig för olika höjder. En fingervisning om vad vi anser passar bäst hittar ni i tabellerna nedan. Rådgör gärna med din säljare innan du bestämmer dig. För montage på fotplatta Armatur 3,0 m 3,5 m 4,0 m 4,5 m 5,0 m 6,0 m 8,0 m Airtrace x x x Arc x x Ariel (ej cylindrisk rak) x x x Rondo x x x Triton x x x Vital x x x x Ypsilon (ej cylindrisk rak) x x x För montage i fundament eller platsgjutning Armatur 3,5 m 4,0 m 4,5 m 5,0 m 5,5 m 6,5 m 8,5 m Airtrace x x x Arc x x Ariel (ej cylindrisk rak) x x x Rondo x x x Triton x x x Vital x x x x Ypsilon (ej cylindrisk rak) x x x Ljuskällor FSM-E (TC-TEL) Amalgam Medellivslängd: h 230 V MT (HIT-CE/S, HIT) Medellivslängd: h 230 V Kompaktlysrör, 6-stav, 4-stifts Fluorescent lamps, Single-capped, Multi-limbed, External starter W Sockel Ljusflöde (lm) lm/w cd/cm GX24q , GX24q , GX24q , GX24q , FSQ-E (TC-DEL) Medellivslängd: h 230 V Kompaktlysrör, 4-stav, 4-stifts, kort Fluorescent lamps, Single-capped, Dual-shaped, External starter W Sockel Ljusflöde (lm) lm/w cd/cm G24q , FSM-I (TC-T) Amalgam Medellivslängd: h 230 V Kompaktlysrör, 6-stav, 2-stifts Fluorescent lamps, Single-capped, Multi-limbed, Internal starter W Sockel Ljusflöde (lm) lm/w cd/cm GX24d , Metallhalogenlampa Metal halide lamps, Tubular W Sockel Ljusflöde (lm) lm/w Färgtemp. 70 E K E K E K ME (HIE-CE/S) Metallhalogenlampa, elliptisk form Metal halide lamps, Elliptical Medellivslängd: h 230 V W Sockel Ljusflöde (lm) lm/w Färgtemp. 35 E K coated E K E K E K E K MD (HIT-DE) Metallhalogenlampa Metal halide lamps, Double-ended Medellivslängd: h 230 V MTm (HIT-TC-CE) Metallhalogenlampa, med bajonettsockel Metal halide lamps, Tubular Medellivslängd: h 230 V W Sockel Ljusflöde (lm) lm/w Färgtemp. 70 Rx7s K Rx7s K W Sockel Ljusflöde (lm) lm/w Färgtemp. Philips 35 PGJ K MT (HIT-CRI) Metallhalogenlampa, med instickssockel Metal halide lamps, Tubular Medellivslängd: h 230 V W Sockel Ljusflöde (lm) lm/w Färgtemp. Philips Osram 70 G K G K MT Medellivslängd: (45/60 W) h, (90/140 W) h 230 V Metallhalogenlampa, med bajonettsockel Metal halide lamps, Tubular W Sockel Ljusflöde (lm) lm/w Färgtemp. Philips 45 PGZ K PGZ K PGZ K PGZ K SE-E (HSE-E) Servicelivslängd: h 230 V Högtrycksnatriumlampa, elliptisk form Sodium lamps, Elliptical, diffuse coating/external ignitor W Sockel Ljusflöde (lm) lm/w Färgtemp. 50 E K E K E K E K ST (HST-MF) Medellivslängd: (50-70) h, ( W) h 230 V Högtrycksnatriumlampa Sodium lamps, Tubular W Sockel Ljusflöde (lm) lm/w Färgtemp. 50 E K E K E K E K

19 19

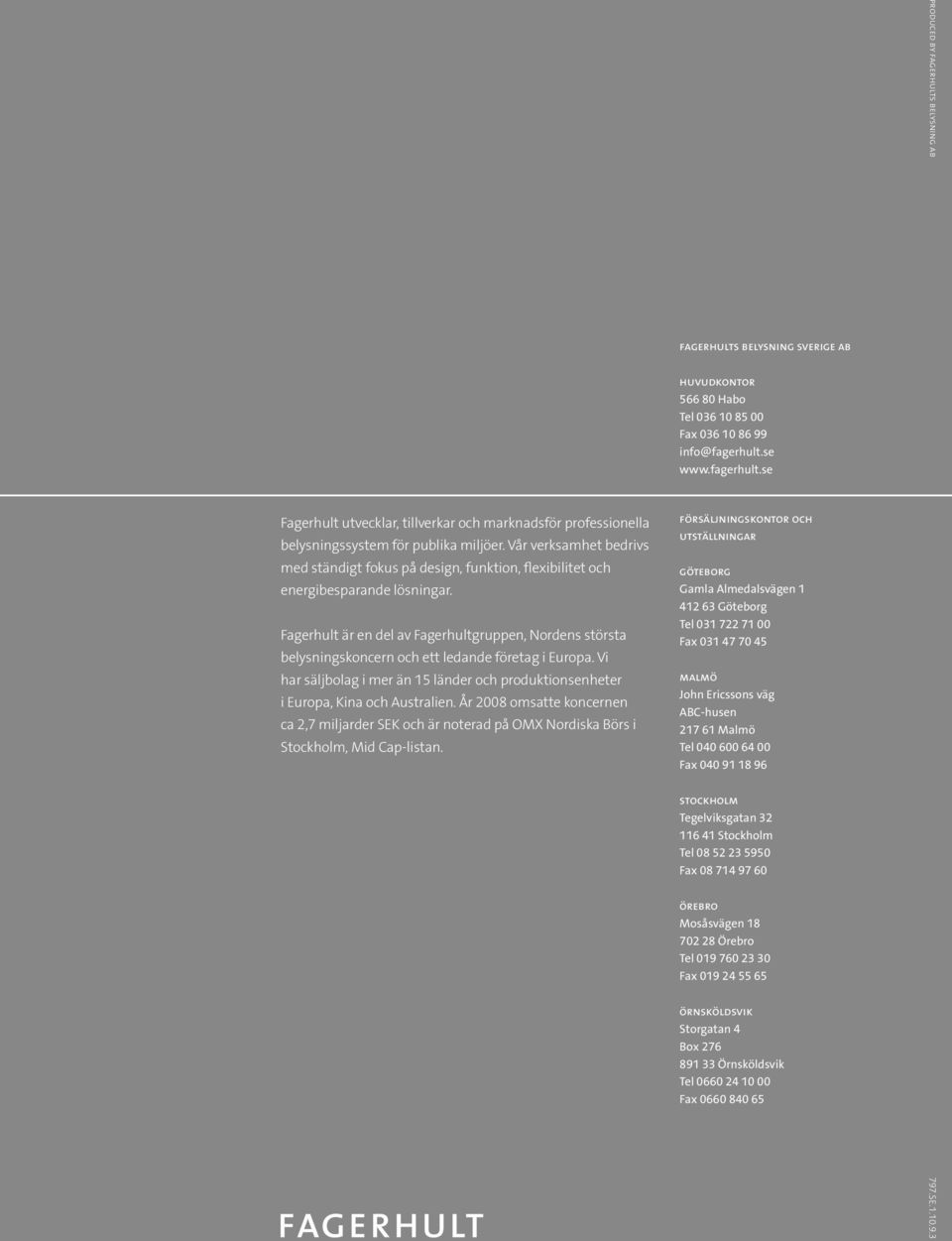

20 produced by fagerhults belysning ab fagerhults belysning sverige ab huvudkontor Habo Tel Fax Fagerhult utvecklar, tillverkar och marknadsför professionella belysningssystem för publika miljöer. Vår verksamhet bedrivs med ständigt fokus på design, funktion, flexibilitet och energibesparande lösningar. Fagerhult är en del av Fagerhultgruppen, Nordens största belysningskoncern och ett ledande företag i Europa. Vi har säljbolag i mer än 15 länder och produktionsenheter i Europa, Kina och Australien. År 2008 omsatte koncernen ca 2,7 miljarder SEK och är noterad på OMX Nordiska Börs i Stockholm, Mid Cap-listan. försäljningskontor och utställningar göteborg Gamla Almedalsvägen Göteborg Tel Fax malmö John Ericssons väg ABC-husen Malmö Tel Fax stockholm Tegelviksgatan Stockholm Tel Fax örebro Mosåsvägen Örebro Tel Fax örnsköldsvik Storgatan 4 Box Örnsköldsvik Tel Fax SE
