Vi tar vår utomhusbelysning till nya höjder! Varför aluminium? Miljöperspektiv

Transkript

1 Stolpar

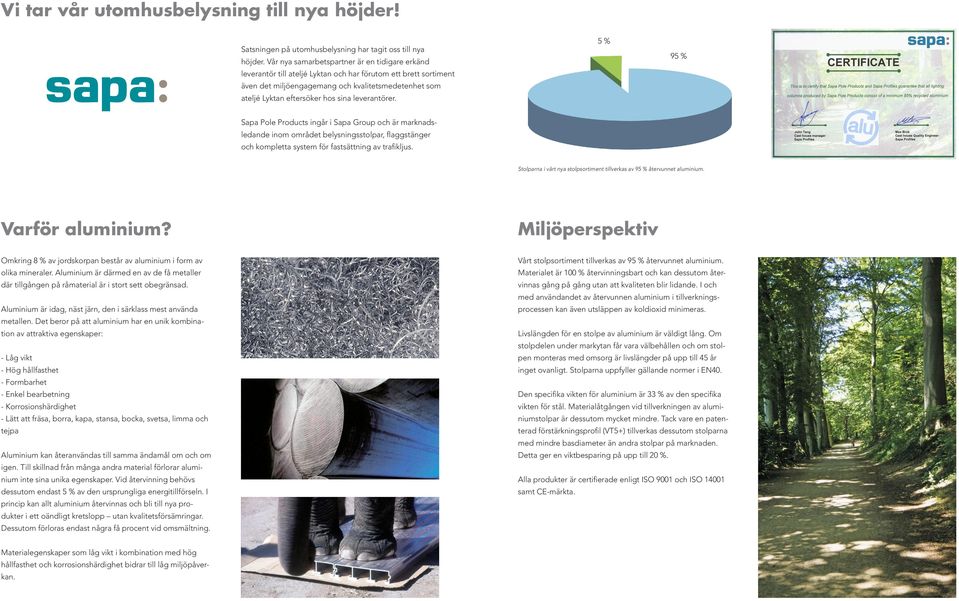

2 Vi tar vår utomhusbelysning till nya höjder! 5% Satsningen på utomhusbelysning har tagit oss till nya 95 % höjder. Vår nya samarbetspartner är en tidigare erkänd leverantör till ateljé Lyktan och har förutom ett brett sortiment även det miljöengagemang och kvalitetsmedetenhet som ateljé Lyktan eftersöker hos sina leverantörer. Sapa Pole Products ingår i Sapa Group och är marknadsledande inom området belysningsstolpar, flaggstänger och kompletta system för fastsättning av trafikljus. Stolparna i vårt nya stolpsortiment tillverkas av 95 % återvunnet aluminium. Varför aluminium? Miljöperspektiv Omkring 8 % av jordskorpan består av aluminium i form av Vårt stolpsortiment tillverkas av 95 % återvunnet aluminium. olika mineraler. Aluminium är därmed en av de få metaller Materialet är 100 % återvinningsbart och kan dessutom åter- där tillgången på råmaterial är i stort sett obegränsad. vinnas gång på gång utan att kvaliteten blir lidande. I och med användandet av återvunnen aluminium i tillverknings- Aluminium är idag, näst järn, den i särklass mest använda processen kan även utsläppen av koldioxid minimeras. metallen. Det beror på att aluminium har en unik kombination av attraktiva egenskaper: Livslängden för en stolpe av aluminium är väldigt lång. Om stolpdelen under markytan får vara välbehållen och om stol- - Låg vikt pen monteras med omsorg är livslängder på upp till 45 år - Hög hållfasthet inget ovanligt. Stolparna uppfyller gällande normer i EN40. - Formbarhet - Enkel bearbetning Den specifika vikten för aluminium är 33 % av den specifika - Korrosionshärdighet vikten för stål. Materialåtgången vid tillverkningen av alumi- - Lätt att fräsa, borra, kapa, stansa, bocka, svetsa, limma och niumstolpar är dessutom mycket mindre. Tack vare en paten- tejpa terad förstärkningsprofil (VT5+) tillverkas dessutom stolparna med mindre basdiameter än andra stolpar på marknaden. Aluminium kan återanvändas till samma ändamål om och om Detta ger en viktbesparing på upp till 20 %. igen. Till skillnad från många andra material förlorar aluminium inte sina unika egenskaper. Vid återvinning behövs Alla produkter är certifierade enligt ISO 9001 och ISO dessutom endast 5 % av den ursprungliga energitillförseln. I samt CE-märkta. princip kan allt aluminium återvinnas och bli till nya produkter i ett oändligt kretslopp utan kvalitetsförsämringar. Dessutom förloras endast några få procent vid omsmältning. Materialegenskaper som låg vikt i kombination med hög hållfasthet och korrosionshärdighet bidrar till låg miljöpåverkan.

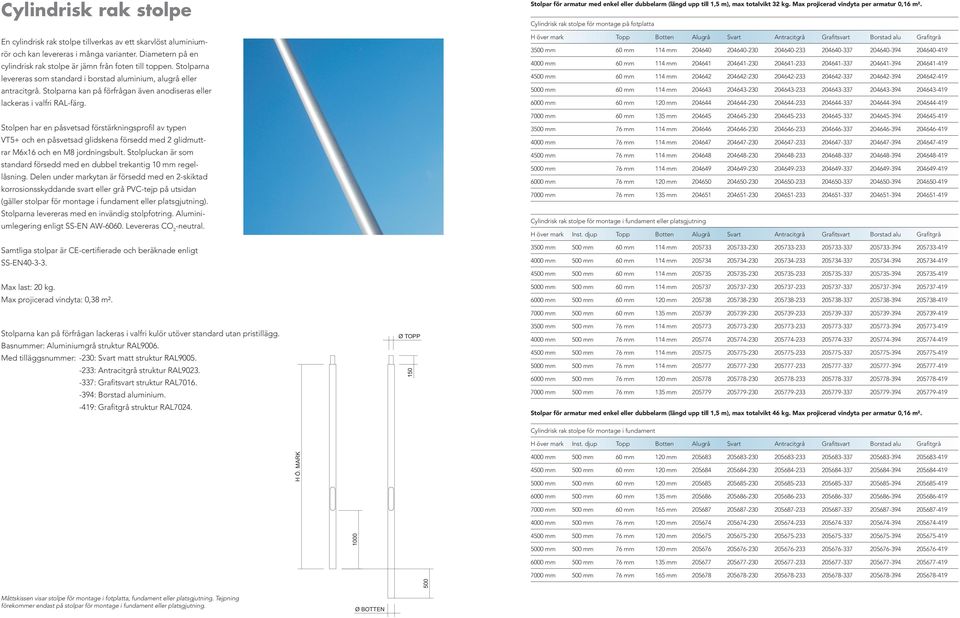

3 Cylindrisk rak stolpe En cylindrisk rak stolpe tillverkas av ett skarvlöst aluminiumrör och kan levereras i många varianter. Diametern på en cylindrisk rak stolpe är jämn från foten till toppen. Stolparna levereras som standard i borstad aluminium, alugrå eller antracitgrå. Stolparna kan på förfrågan även anodiseras eller lackeras i valfri RAL-färg. Stolpen har en påsvetsad förstärkningsprofil av typen VT5+ och en påsvetsad glidskena försedd med 2 glidmuttrar M6x16 och en M8 jordningsbult. Stolpluckan är som standard försedd med en dubbel trekantig 10 mm regellåsning. Delen under markytan är försedd med en 2-skiktad korrosionsskyddande svart eller grå PVC-tejp på utsidan (gäller stolpar för montage i fundament eller platsgjutning). Stolparna levereras med en invändig stolpfotring. Aluminiumlegering enligt SS-EN AW Levereras CO 2 -neutral. Samtliga stolpar är CE-certifierade och beräknade enligt SS-EN Max last: 20 kg. Max projicerad vindyta: 0,38 m². Stolpar för armatur med enkel eller dubbelarm (längd upp till 1,5 m), max totalvikt 32 kg. Max projicerad vindyta per armatur 0,16 m². Cylindrisk rak stolpe för montage på fotplatta H över mark Topp Botten Alugrå Svart Antracitgrå Grafitsvart Borstad alu Grafitgrå 3500 mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 120 mm mm 60 mm 135 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 120 mm mm 76 mm 135 mm Cylindrisk rak stolpe för montage i fundament eller platsgjutning 3500 mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 120 mm Stolparna kan på förfrågan lackeras i valfri kulör utöver standard utan pristillägg. Basnummer: Aluminiumgrå struktur RAL9006. Med tilläggsnummer: -230: Svart matt struktur RAL : Antracitgrå struktur RAL : Grafitsvart struktur RAL : Borstad aluminium. -419: Grafitgrå struktur RAL7024. Ø TOPP mm 500 mm 60 mm 135 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 135 mm Stolpar för armatur med enkel eller dubbelarm (längd upp till 1,5 m), max totalvikt 46 kg. Max projicerad vindyta per armatur 0,16 m². Cylindrisk rak stolpe för montage i fundament H Ö. MARK 4000 mm 500 mm 60 mm 120 mm mm 500 mm 60 mm 120 mm mm 500 mm 60 mm 120 mm mm 500 mm 60 mm 135 mm mm 500 mm 60 mm 165 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 135 mm mm 500 mm 76 mm 165 mm Måttskissen visar stolpe för montage i fotplatta, fundament eller platsgjutning. Tejpning förekommer endast på stolpar för montage i fundament eller platsgjutning. Ø BOTTEN

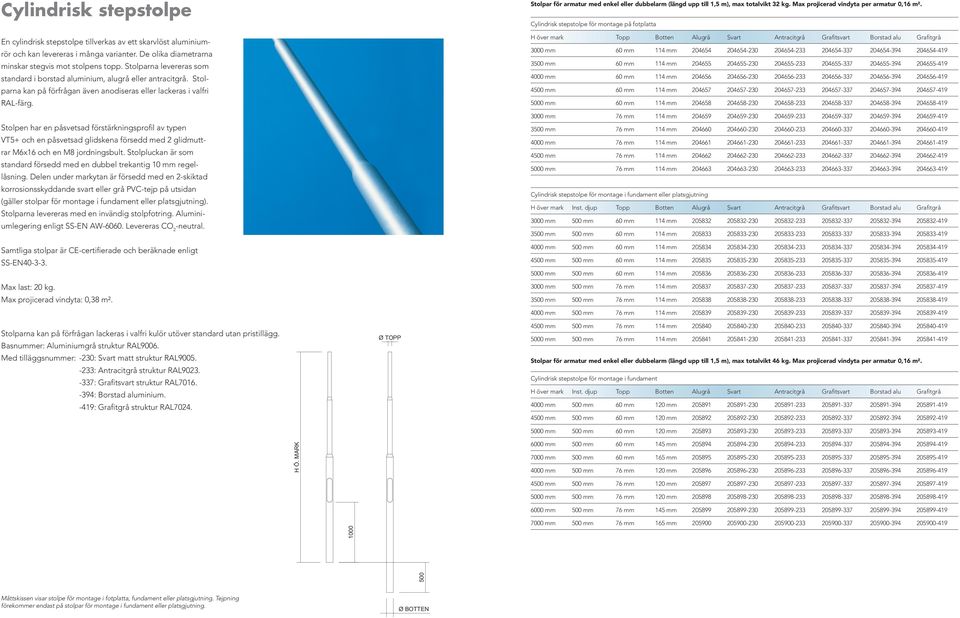

4 Cylindrisk stepstolpe En cylindrisk stepstolpe tillverkas av ett skarvlöst aluminiumrör och kan levereras i många varianter. De olika diametrarna minskar stegvis mot stolpens topp. Stolparna levereras som standard i borstad aluminium, alugrå eller antracitgrå. Stolparna kan på förfrågan även anodiseras eller lackeras i valfri RAL-färg. Stolpen har en påsvetsad förstärkningsprofil av typen VT5+ och en påsvetsad glidskena försedd med 2 glidmuttrar M6x16 och en M8 jordningsbult. Stolpluckan är som standard försedd med en dubbel trekantig 10 mm regellåsning. Delen under markytan är försedd med en 2-skiktad korrosionsskyddande svart eller grå PVC-tejp på utsidan (gäller stolpar för montage i fundament eller platsgjutning). Stolparna levereras med en invändig stolpfotring. Aluminiumlegering enligt SS-EN AW Levereras CO 2 -neutral. Samtliga stolpar är CE-certifierade och beräknade enligt SS-EN Max last: 20 kg. Max projicerad vindyta: 0,38 m². Stolparna kan på förfrågan lackeras i valfri kulör utöver standard utan pristillägg. Basnummer: Aluminiumgrå struktur RAL9006. Med tilläggsnummer: -230: Svart matt struktur RAL : Antracitgrå struktur RAL : Grafitsvart struktur RAL : Borstad aluminium. -419: Grafitgrå struktur RAL7024. Ø TOPP Stolpar för armatur med enkel eller dubbelarm (längd upp till 1,5 m), max totalvikt 32 kg. Max projicerad vindyta per armatur 0,16 m². Cylindrisk stepstolpe för montage på fotplatta H över mark Topp Botten Alugrå Svart Antracitgrå Grafitsvart Borstad alu Grafitgrå 3000 mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm Cylindrisk stepstolpe för montage i fundament eller platsgjutning 3000 mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm Stolpar för armatur med enkel eller dubbelarm (längd upp till 1,5 m), max totalvikt 46 kg. Max projicerad vindyta per armatur 0,16 m². Cylindrisk stepstolpe för montage i fundament 4000 mm 500 mm 60 mm 120 mm mm 500 mm 60 mm 120 mm mm 500 mm 60 mm 120 mm H Ö. MARK 6000 mm 500 mm 60 mm 145 mm mm 500 mm 60 mm 165 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 145 mm mm 500 mm 76 mm 165 mm Måttskissen visar stolpe för montage i fotplatta, fundament eller platsgjutning. Tejpning förekommer endast på stolpar för montage i fundament eller platsgjutning. Ø BOTTEN

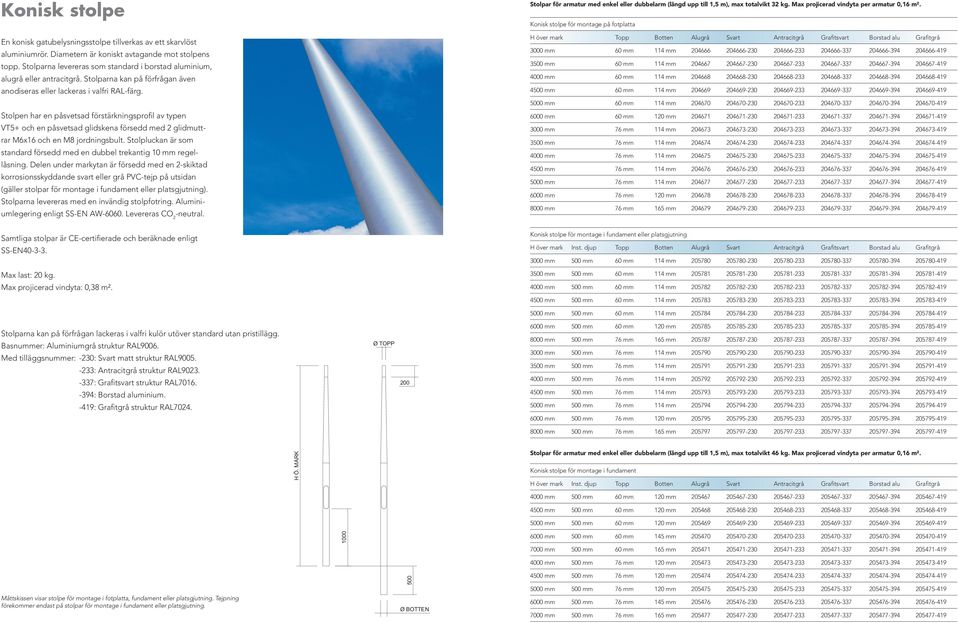

5 Konisk stolpe En konisk gatubelysningsstolpe tillverkas av ett skarvlöst aluminiumrör. Diametern är koniskt avtagande mot stolpens topp. Stolparna levereras som standard i borstad aluminium, alugrå eller antracitgrå. Stolparna kan på förfrågan även anodiseras eller lackeras i valfri RAL-färg. Stolpen har en påsvetsad förstärkningsprofil av typen VT5+ och en påsvetsad glidskena försedd med 2 glidmuttrar M6x16 och en M8 jordningsbult. Stolpluckan är som standard försedd med en dubbel trekantig 10 mm regellåsning. Delen under markytan är försedd med en 2-skiktad korrosionsskyddande svart eller grå PVC-tejp på utsidan (gäller stolpar för montage i fundament eller platsgjutning). Stolparna levereras med en invändig stolpfotring. Aluminiumlegering enligt SS-EN AW Levereras CO 2 -neutral. Samtliga stolpar är CE-certifierade och beräknade enligt SS-EN Max last: 20 kg. Max projicerad vindyta: 0,38 m². Stolpar för armatur med enkel eller dubbelarm (längd upp till 1,5 m), max totalvikt 32 kg. Max projicerad vindyta per armatur 0,16 m². Konisk stolpe för montage på fotplatta H över mark Topp Botten Alugrå Svart Antracitgrå Grafitsvart Borstad alu Grafitgrå 3000 mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 114 mm mm 60 mm 120 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 114 mm mm 76 mm 120 mm mm 76 mm 165 mm Konisk stolpe för montage i fundament eller platsgjutning 3000 mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm mm 500 mm 60 mm 114 mm Stolparna kan på förfrågan lackeras i valfri kulör utöver standard utan pristillägg. Basnummer: Aluminiumgrå struktur RAL9006. Med tilläggsnummer: -230: Svart matt struktur RAL : Antracitgrå struktur RAL : Grafitsvart struktur RAL : Borstad aluminium. -419: Grafitgrå struktur RAL7024. Ø TOPP mm 500 mm 60 mm 120 mm mm 500 mm 76 mm 165 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 114 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 165 mm H Ö. MARK Stolpar för armatur med enkel eller dubbelarm (längd upp till 1,5 m), max totalvikt 46 kg. Max projicerad vindyta per armatur 0,16 m². Konisk stolpe för montage i fundament 4000 mm 500 mm 60 mm 120 mm mm 500 mm 60 mm 120 mm mm 500 mm 60 mm 120 mm mm 500 mm 60 mm 145 mm mm 500 mm 60 mm 165 mm mm 500 mm 76 mm 120 mm Måttskissen visar stolpe för montage i fotplatta, fundament eller platsgjutning. Tejpning förekommer endast på stolpar för montage i fundament eller platsgjutning. 500 Ø BOTTEN 4500 mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 120 mm mm 500 mm 76 mm 145 mm mm 500 mm 76 mm 165 mm

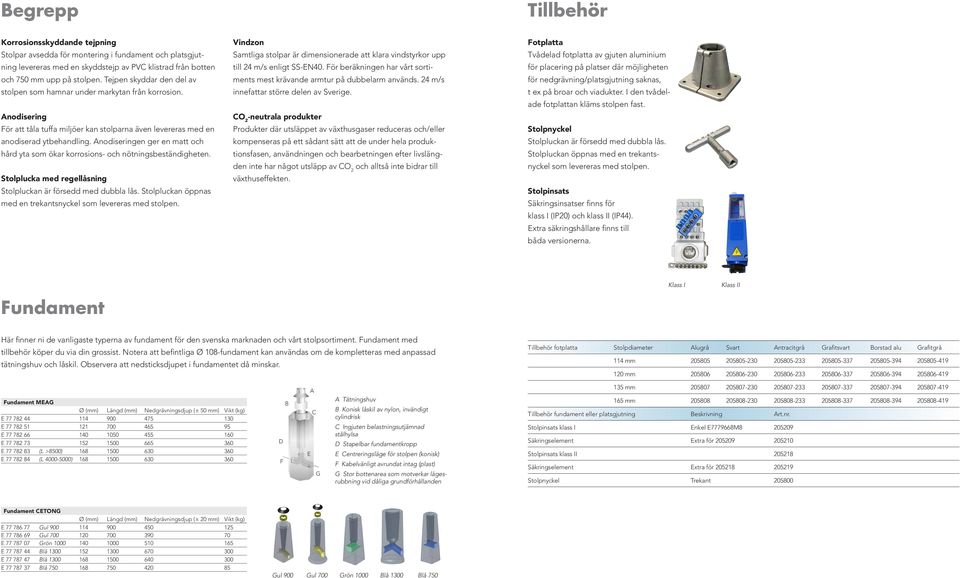

6 Begrepp Tillbehör Korrosionsskyddande tejpning Stolpar avsedda för montering i fundament och platsgjutning levereras med en skyddstejp av PVC klistrad från botten och 750 mm upp på stolpen. Tejpen skyddar den del av stolpen som hamnar under markytan från korrosion. Anodisering För att tåla tuffa miljöer kan stolparna även levereras med en anodiserad ytbehandling. Anodiseringen ger en matt och hård yta som ökar korrosions- och nötningsbeständigheten. Stolplucka med regellåsning Stolpluckan är försedd med dubbla lås. Stolpluckan öppnas med en trekantsnyckel som levereras med stolpen. Vindzon Samtliga stolpar är dimensionerade att klara vindstyrkor upp till 24 m/s enligt SS-EN40. För beräkningen har vårt sortiments mest krävande armtur på dubbelarm används. 24 m/s innefattar större delen av Sverige. CO 2 -neutrala produkter Produkter där utsläppet av växthusgaser reduceras och/eller kompenseras på ett sådant sätt att de under hela produktionsfasen, användningen och bearbetningen efter livslängden inte har något utsläpp av CO 2 och alltså inte bidrar till växthuseffekten. Fotplatta Tvådelad fotplatta av gjuten aluminium för placering på platser där möjligheten för nedgrävning/platsgjutning saknas, t ex på broar och viadukter. I den tvådelade fotplattan kläms stolpen fast. Stolpnyckel Stolpluckan är försedd med dubbla lås. Stolpluckan öppnas med en trekantsnyckel som levereras med stolpen. Stolpinsats Säkringsinsatser finns för klass I (IP20) och klass II (IP44). Extra säkringshållare finns till båda versionerna. Klass I Klass II Fundament Här finner ni de vanligaste typerna av fundament för den svenska marknaden och vårt stolpsortiment. Fundament med tillbehör köper du via din grossist. Notera att befintliga Ø 108-fundament kan användas om de kompletteras med anpassad tätningshuv och låskil. Observera att nedsticksdjupet i fundamentet då minskar. Tillbehör fotplatta Stolpdiameter Alugrå Svart Antracitgrå Grafitsvart Borstad alu Grafitgrå 114 mm mm A 135 mm Fundament MEAG Ø (mm) Längd (mm) Nedgrävningsdjup (± 50 mm) Vikt (kg) E E E E E (L >8500) E (L ) D F B C E G A Tätningshuv B Konisk låskil av nylon, invändigt cylindrisk C Ingjuten belastningsutjämnad stålhylsa D Stapelbar fundamentkropp E Centreringsläge för stolpen (konisk) F Kabelvänligt avrundat intag (plast) G Stor bottenarea som motverkar lägesrubbning vid dåliga grundförhållanden 165 mm Tillbehör fundament eller platsgjutning Beskrivning Art.nr. Stolpinsats klass I Enkel E M Säkringselement Extra för Stolpinsats klass II Säkringselement Extra för Stolpnyckel Trekant Fundament CETONG Ø (mm) Längd (mm) Nedgrävningsdjup (± 20 mm) Vikt (kg) E Gul E Gul E Grön E Blå E Blå E Blå Gul 900 Gul 700 Grön 1000 Blå 1300 Blå 750

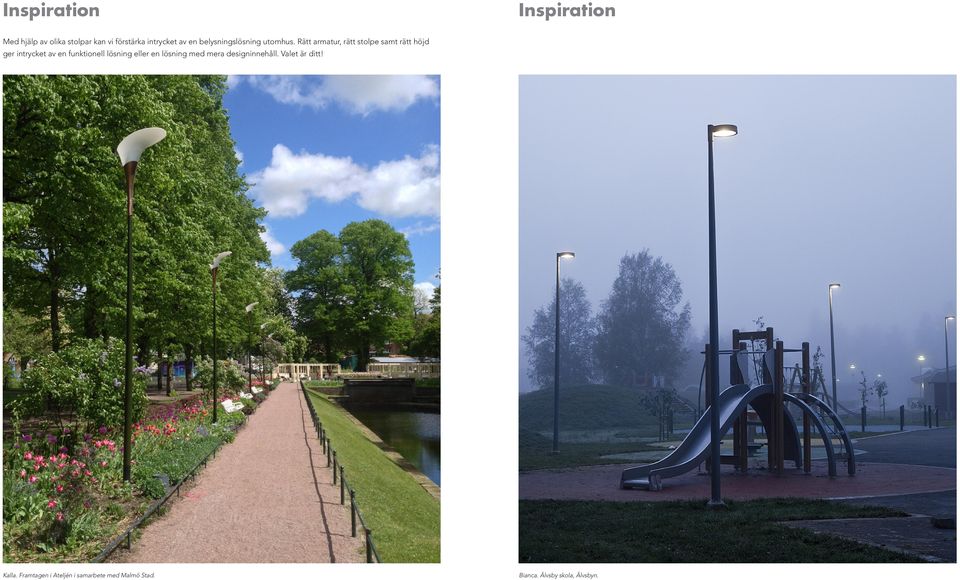

7 Inspiration Inspiration Med hjälp av olika stolpar kan vi förstärka intrycket av en belysningslösning utomhus. Rätt armatur, rätt stolpe samt rätt höjd ger intrycket av en funktionell lösning eller en lösning med mera designinnehåll. Valet är ditt! Kalla. Framtagen i Ateljén i samarbete med Malmö Stad. Bianca. Älvsby skola, Älvsbyn.
