1 Produktkatalog Reglar / Spanjoletter

2

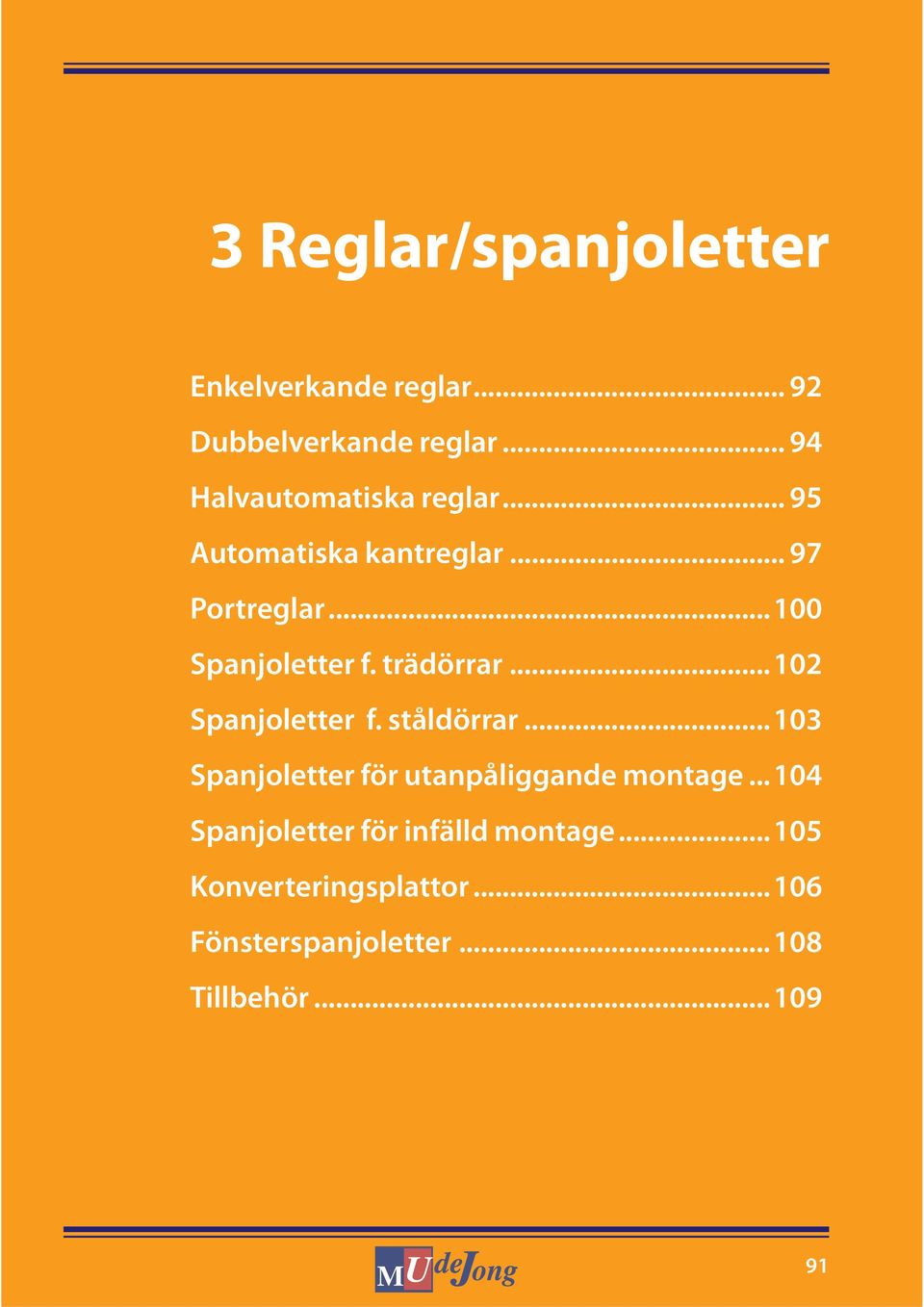

3 Reglar/spanjoletter Enkelverkande reglar Dubbelverkande reglar Halvautomatiska reglar Automatiska kantreglar Portreglar Spanjoletter f. trädörrar Spanjoletter f. ståldörrar...10 Spanjoletter för utanpåliggande montage Spanjoletter för infälld montage Konverteringsplattor Fönsterspanjoletter Tillbehör

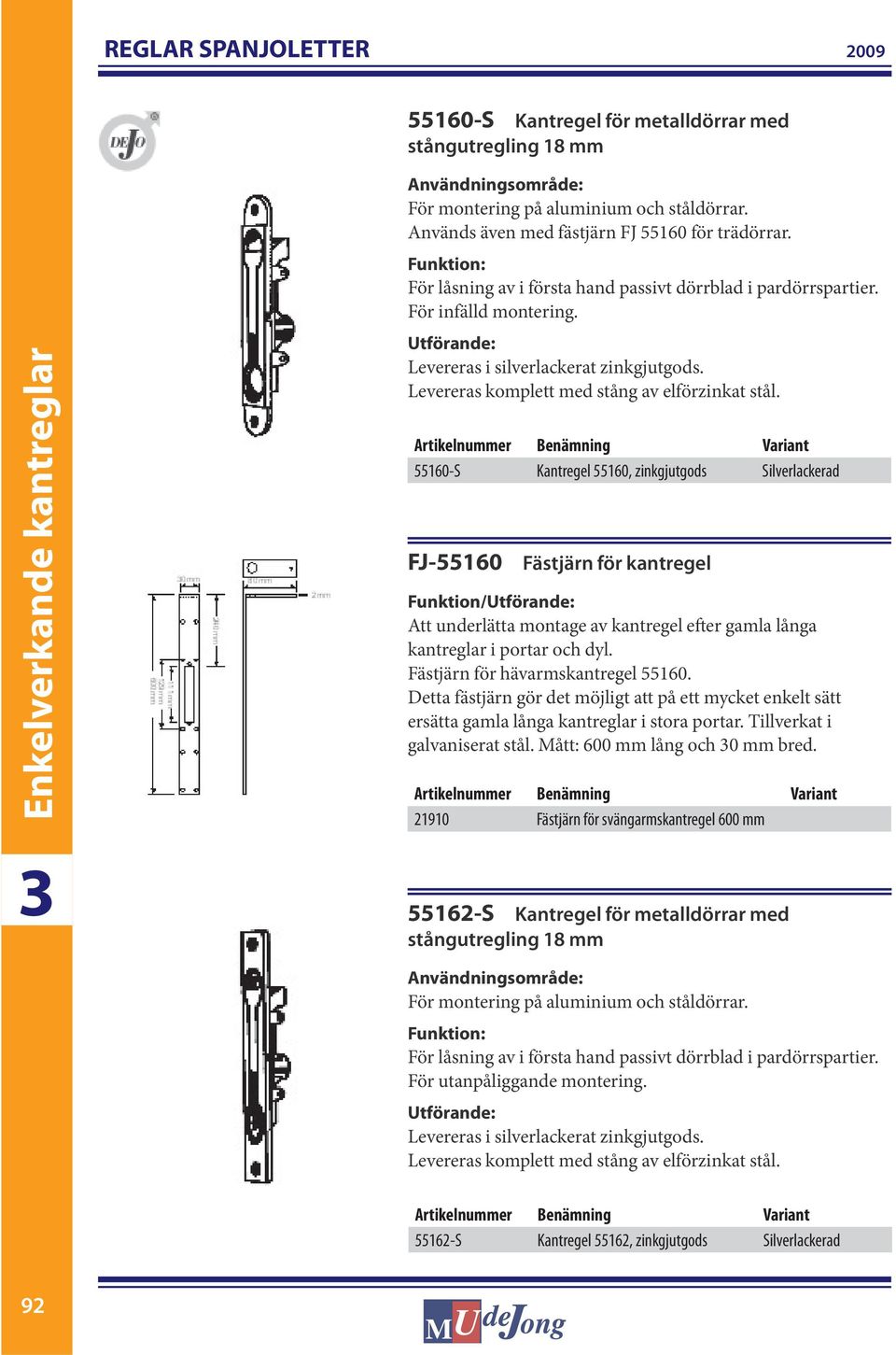

4 REGLAR SPANJOLETTER S Kantregel för metalldörrar med stångutregling 18 mm Enkelverkande kantreglar För montering på aluminium och ståldörrar. Används även med fästjärn FJ för trädörrar. För infälld montering. Levereras i silverlackerat zinkgjutgods. Levereras komplett med stång av elförzinkat stål S Kantregel 55160, zinkgjutgods Silverlackerad FJ Fästjärn för kantregel Funktion/ Att underlätta montage av kantregel efter gamla långa kantreglar i portar och dyl. Fästjärn för hävarmskantregel Detta fästjärn gör det möjligt att på ett mycket enkelt sätt ersätta gamla långa kantreglar i stora portar. Tillverkat i galvaniserat stål. Mått: 600 mm lång och 0 mm bred Fästjärn för svängarmskantregel 600 mm S Kantregel för metalldörrar med stångutregling 18 mm För montering på aluminium och ståldörrar. För utanpåliggande montering. Levereras i silverlackerat zinkgjutgods. Levereras komplett med stång av elförzinkat stål S Kantregel 55162, zinkgjutgods Silverlackerad 92

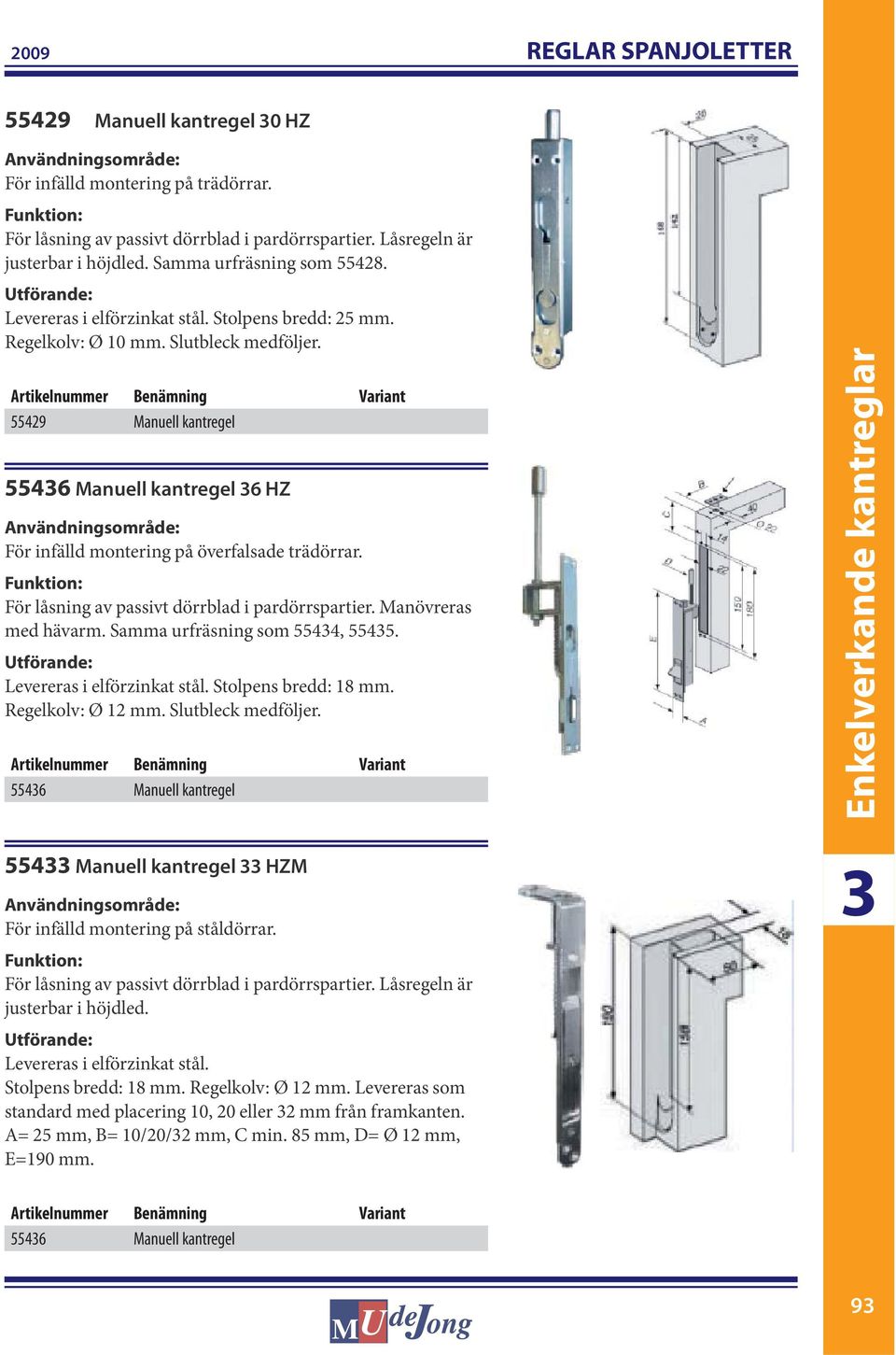

5 2009 REGLAR SPANJOLETTER Manuell kantregel 0 HZ För infälld montering på trädörrar. För låsning av passivt dörrblad i pardörrspartier. Låsregeln är justerbar i höjdled. Samma urfräsning som Levereras i elförzinkat stål. Stolpens bredd: 25 mm. Regelkolv: Ø 10 mm. Slutbleck medföljer Manuell kantregel 5546 Manuell kantregel 6 HZ För infälld montering på överfalsade trädörrar. För låsning av passivt dörrblad i pardörrspartier. Manövreras med hävarm. Samma urfräsning som 5544, Levereras i elförzinkat stål. Stolpens bredd: 18 mm. Regelkolv: Ø 12 mm. Slutbleck medföljer Manuell kantregel Enkelverkande kantreglar 554 Manuell kantregel HZM För infälld montering på ståldörrar. För låsning av passivt dörrblad i pardörrspartier. Låsregeln är justerbar i höjdled. Levereras i elförzinkat stål. Stolpens bredd: 18 mm. Regelkolv: Ø 12 mm. Levereras som standard med placering 10, 20 eller 2 mm från framkanten. A= 25 mm, B= 10/20/2 mm, C min. 85 mm, D= Ø 12 mm, E=190 mm Manuell kantregel 9

6 REGLAR SPANJOLETTER Stångutregling 14 mm, raka hörn För montering på aluminium eller ståldörrar. Regelkista infälld, med infällda stänger. Dubbelverkande kantreglar Levereras i elförzinkat stål. Levereras i styck utan stänger, styroch slutbleck, beställs separat Kantregel, 2-vägs, stål Elförzinkat Rundstänger Ø 10 mm, 2 x 1500 mm (sats) Stål obehandlat D Styrhylsa Ø 10,5 mm Nylon Slutbleck Ø 10,5 mm Stål elförzinkat Stångutregling 20 mm, raka eller runda hörn För montering på aluminium, ståldörrar eller trädörrar. Regelkista infälld, med infällda stänger. Levereras i elförzinkat stål. Raka eller runda hörn. Levereras i styck utan stänger, styr- och slutbleck, beställs separat. Kan också erhållas med inbyggd mikrobrytare Kantregel, 2-vägs, stål Elförzinkat Micro Kantregel, 2-vägs, stål med mikrobrytare Elförzinkat Kantregel, 2-vägs, stål med runda hörn Elförzinkat Rundstänger Ø 10 mm, 2 x 1500 mm (sats) Stål obehandlat D Styrhylsa Ø 10,5 mm Nylon Slutbleck Ø 10,5 mm Stål elförzinkat 94

7 2009 REGLAR SPANJOLETTER 5545 Halvautomatiskt kantregel 5 HZ För infällning i trädörrar eller ståldörrar. Endast överkantsmontage då den vändbara fallkolven är konstant aktiverad. Rekommenderas som kompletterande produkt när automatisk kantregel 4 HZ monteras på underkant. För låsning av passivt dörrblad i pardörrspartier. Reglar dörren automatiskt i stängt läge. Uppregling sker manuellt. Levereras i elförzinkat stål. Fallkolv: 17 x 15 mm. Vändbar. Stolpbredd: 18 mm Halvautomatisk kantregel 5547 Automatiskt kantregel för utrymningsdörrar För infällning i trädörrar eller ståldörrar. Endast överkantsmontage då den vändbara fallkolven är konstant aktiverad. Rekommenderas som kompletterande produkt när automatisk kantregel 4 HZ monteras på underkant. För låsning av passivt dörrblad i pardörrspartier. Reglar dörren manuellt i stängt läge. Uppregling sker automatiskt när man trycker på dörren. Levereras i elförzinkat stål. Fallkolv: 17 x 15 mm. Vändbar. Stolpbredd: 18 mm. Halvautomatiska kantreglar 5547 Automatisk kantregel 95

8 REGLAR SPANJOLETTER Halvautomatisk kantregel för trädörrar Halvautomatiska kantreglar För pardörrar. Monteras i det passiva (först stängande) dörrbladet. Kan monteras i brandklassade dörrar. För automatisk regling, manuell uppregling av i första hand passivt dörrblad i pardörrspartier. Infälld montering. Levereras i elförzinkat stål, med rostfri stolpe och bleck. Levereras i styck inklusive stolpe och bleck Halvautomatisk kantregel Halvautomatisk kantregel för ståldörrar För pardörrar. Monteras i det passiva (först stängande) dörrbladet. Kan monteras i brandklassade dörrar. För automatisk regling, manuell uppregling av i första hand passivt dörrblad i pardörrspartier. Infälld montering. Levereras i elförzinkat stål, med rostfri stolpe och bleck. Levereras i styck inklusive stolpe och bleck Halvautomatisk kantregel 96

9 2009 REGLAR SPANJOLETTER Automatisk kantregel för trädörrar För pardörrar. Monteras i det passiva (först stängande) dörrbladet. Kan monteras i brandklassade dörrar. För automatisk regling av i första hand passivt dörrblad i pardörrspartier. Infälld montering. Levereras i elförzinkat stål, med rostfri stolpe och bleck. Levereras i styck inklusive stolpe och bleck fjädrande slutbleck Automatisk kantregel för trädörr Rostfri stolpe 5500 Fjädrande slutbleck Rostfrit & aluminium Automatisk kantregel för ståldörrar För pardörrar. Monteras i det passiva (först stängande) dörrbladet. Kan monteras i brandklassade dörrar. Automatiska kantreglar För automatisk regling av i första hand passivt dörrblad i pardörrspartier. Infälld montering. Levereras i elförzinkat stål, med rostfri stolpe och bleck. Levereras i styck inklusive stolpe och bleck Automatisk kantregel för trädörr Rostfri stolpe 5500 Fjädrande slutbleck Rostfrit & aluminium 5500 fjädrande slutbleck 97

10 REGLAR SPANJOLETTER Automatisk kantregel 26 HZ För infälld montering på stål eller aluminumdörrar utan hörnförband. Vändbar fallkolv. För låsning av passivt dörrblad i pardörrspartier. Justerbar i höjdled, tvingande regling. Levereras i elförzinkat stål. Stolpens bredd: 25 mm. Glid- och slutbleck medföljer. Automatiska kantreglar Automatisk kantregel Automatisk kantregel 27 HZ För infälld montering på stål eller aluminiumdörrar med eller utan hörnförband. Vändbar fallkolv. För låsning av passivt dörrblad i pardörrspartier. Justerbar i höjdled, tvingande regling. Levereras i elförzinkat stål. Stolpens bredd: 25 mm. Regelkolv: Ø 12 mm. Glid och slutbleck medföljer Automatisk kantregel Justerbart golvbleck 18 HZ För infälld montering i golv. Möjliggör exakt anpassning till låsregel vid installation och efterjustering genom excentrisk skiva. Levereras i förzinkat stål Justerbart golvbleck 98

11 2009 REGLAR SPANJOLETTER H / V Automatisk kantregel 28 HZ För infälld montering på trädörrar. För låsning av passivt dörrblad i pardörrspartier. Låsregeln är justerbar i höjdled. Tvingande funktion. Urfräsning lika Levereras i elförzinkat stål. Höger/vänster-utförande. Stolpens bredd: 25 mm. Regelkolv: Ø 10 mm. Glid- och slutbleck medföljer H Automatisk kantregel Höger V Automatisk kantregel Vänster 5544 H / V Automatisk kantregel 4 HZ För infälld montering på överfalsade trädörrar. För låsning av passivt dörrblad i pardörrspartier. Regeln har fjädrande funktion. Samma urfräsning som 5545, Levereras i: Elförzinkat stål. Höger /vänster utförande. Stolpens bredd: 18 mm. Regelkolv: Ø 12 mm. Glid- och slutbleck medföljer 5544 H Automatisk kantregel Höger 5544 V Automatisk kantregel Vänster 5544 Automatisk kantregel 4 HZ Enkelverkande kantreglar För infälld montering stål och aluminiumdörrar. Låsning av passivt dörrblad vid pardörrar. Justerbar regelkolv i höjdled. Tvingande eller fjädrande funktion. Vändbar fallkolv. Levereras i elförzinkat stål. På beställning rostfri stolpe. Stolpens bredd: 20 mm. Höjd 160 mm. A= 10/2 mm, B= 7/40mm, C= Ø 10/ 12 mm Automatisk kantregel 99

12 REGLAR SPANJOLETTER Portregel för 1 X1 stång Portregel för 16 X16 stång För montering på aluminium-, stål- eller träportar. Ej låsbar. Regelkista utanpåliggande, med utanpåliggande stänger. Utregling mm mm. Levereras i förzinkat stål. Levereras i styck med 4 st styrbleck Stänger och slutbleck beställs separat. Portreglar 5500 Portregel, stål för 1 mm stänger Grå hammarlack Portregel, stål för 16 mm stänger Grå hammarlack 5502 Stänger 1 x 1 mm 1 x 2500 mm Stål förzinkat Fyrkantstänger 16 x 16 mm, Stål obehandlat mm Slutbleck 1 x 1 mm plant Stål elförzinkat Slutbleck 16 x 16 mm Stål elförzinkat H/V För montering på vikportar. Portregel med stångutregling 29 mm Regelkista utanpåliggande, med utanpåliggande stänger 25x10 mm. Handtagsrörelse 90. Levereras i grå hammarlack. Galvaniserat utförande på beställning. Levereras i styck utan stänger, styr- och slutbleck, beställs separat H/V Portregel, stål Grå hammarlack 5550 Stänger 25x10 mm, Stål obehandlat mm (sats) 5551 Styrbleck, stål, för skruvning Stål elförzinkat 5552 Styrbleck, stål, för svetsning Stål obehandlat 5557 Slutbleck Stål elförzinkat 100

13 2009 REGLAR SPANJOLETTER ZES H/V Portregel med stångutregling 45 mm För montering på vikportar. Regelkista utanpåliggande, med utanpåliggande stänger 25x10 mm. Handtagsrörelse 90. Levereras i: Svart Zink. Extra rostskyddad Galvaniserat utförande på beställning. Levereras i styck utan stänger, styr- och slutbleck, beställs separat ZES-H/V Portregel, stål Svart zink Stänger 0 x 10 mm, mm Stål obehandlat Styrbleck stål, för skruvning Stål elförzinkat Styrbleck stål, för svetsning Stål obehandlat 5554 Vinkelslutbleck Stål elförzinkat 5557 Slutbleck Stål elförzinkat AXREGEL 7000 Stark låsbar regling av passiv dörrhalva för pardörrar, nattlåsning av skjutportar. Portreglar Reglande stänger löper upp och ned dolda i ett profilrör av stål. Längden justeras genom att kapa övre regelstången samt den lösa profilrörsdelen för övre halvan av axregeln. Reglas med låsbart handtag. Galvaniserat stål med låsbart handtag (utan cylinder). Levereras i mm längd. Kan levereras i andra längder på beställning. Stång Ø 16 mm hus 50 X 25 mm Axregel

14 REGLAR SPANJOLETTER Spanjolett med stångutregling 22 mm - Infälld montering För infälld montering i trädörrar. Ej låsbar. Regelkista, stänger och ev styrhylsor skall fällas in i dörrbladet. Spanjoletter för ståldörrar Levereras i: silveranodiserad aluminium. Levereras i styck med slutbleck Stänger och alternativa slutbleck beställs separat Spanjolett, aluminium Silveranodiserad Fyrkantstänger 12x12 mm, 2 x 1500 mm Stål obehandlat Styrhylsa Zinkgjutgods Låsbar spanjolett med stångutregling 22 mm Infälld montering För infälld montering i trädörrar. Låsbar med rundcylinder. Regelkista, stänger och ev styrhylsor skall fällas in i dörrbladet. Levereras i silveranodiserad aluminium. Levereras i styck med slutbleck Levereras komplett med specialcylinder. Stänger och alternativa slutbleck beställs separat Spanjolett, aluminium Silveranodiserad Fyrkantstänger 12x12 mm, 2 x 1500 mm Stål obehandlat Styrhylsa Zinkgjutgods 102

15 2009 REGLAR SPANJOLETTER Spanjolett med stångutregling 22 mm Infälld montering För montering på aluminium- eller ståldörrar. Ej låsbar. Regelkista utanpåliggande, stängerna infällda i dörrbladet. Levereras i silveranodiserad aluminium. Leveras i styck med slutbleck och Stänger och alternativa slutbleck beställs separat. 221 mm hög (200 mm c/c mellan hålen) 2 mm bred (15 mm c/c mellan hålen) Spanjolett, aluminium Silveranodiserad Rundstänger Ø 10 mm, 2 x 1500 mm Stål obehandlat (sats) Rundstångstillsats Stål elförzinkat D Styrhylsa Ø 10,5 mm Nylon Fyrkantstänger 12x12 mm, 2 x 1500 mm Stål obehandlat Låsbar spanjolett med stångutregling 22 mm Infälld montering För montering på aluminium- eller ståldörrar. Låsbar med profilcylinder Spanjoletter för ståldörrar Regelkista utanpåliggande, stängerna infällda i dörrbladet. Levereras i silveranodiserad aluminium. Leveras i styck med slutbleck och Stänger och alternativa slutbleck beställs separat Spanjolett, aluminium Silveranodiserad Rundstänger Ø 10 mm, 2 x 1500 mm Stål obehandlat (sats) Rundstångstillsats Stål elförzinkat D Styrhylsa Ø 10,5 mm Nylon Fyrkantstänger 12x12 mm, 2 x 1500 mm Stål obehandlat Europacylinder enkel 5-stift Krom

16 Spanjoletter för utanpåliggande montage REGLAR SPANJOLETTER Spanjolett med stångutregling 22 mm För utanpåliggande montering. Ej låsbar. Regelkista och stängerna utanpåliggande på dörrbladet. Levereras i silveranodiserad aluminium. Leveras i styck med 2 slutbleck och 4 styrhylsor Stänger och alternativa slutbleck beställs separat Spanjolett, aluminium Silveranodiserad 5512 Fyrkantstång 12 x 12 mm, 1 x 2500 mm Stål galvaniserat Fyrkantstång 12 x 12 mm, 1 x 000 mm Stål galvanisrat Styrhylsa Aluminium Slutbleck. Plant. Elförzinkat stål H/V H/V Spanjolett med stångutregling 2 mm Låsbar spanjolett med stångutregling 2 mm med signalfunktion låst / olåst För utanpåliggande montering. Regelkista och stängerna utanpåliggande på dörrbladet. Levereras i silveranodiserad aluminium. Levereras i styck med 2 slutbleck och 2 styrhylsor Stänger och alternativa slutbleck beställs separat H/V Spanjolett 55144, aluminium Höger/Vänster H/V Spanjolett Låsbar, aluminium Höger/Vänster 5502 Fyrkantstång 1 x 1 mm, 1 x 2500 mm Stål förzinkat Fyrkantstång 1 x 1 mm, 1 x 000 mm Stål förzinkat Styrhylsa för 1 x1 mm Aluminium Slutbleck. Plant. Elförzinkat stål Europacylinder enkel 5-stift Krom 104

17 2009 REGLAR SPANJOLETTER 5511 Spanjolett med stångutregling 2 mm 5517 Låsbar spanjolett med stångutregling 2 mm För montering på metalldörrar. Regelkista utanpåliggande, stängerna infällda i dörrbladet. Levereras i silveranodiserad aluminium. Levereras i styck med slutbleck och levereras med specialcylinder. Stänger och alternativa slutbleck beställs separat H/V Spanjolett 5511, aluminium Höger/Vänster 5517-H/V Spanjolett 5517 Låsbar, aluminium Höger/Vänster Rundstänger Ø 10 mm, 2 x 1500 mm Stål obehandlat (sats) Rundstångstillsats Stål elförzinkat D Styrhylsa Ø 10,5 mm Nylon Fyrkantstänger 12 x 12 mm, 2 x 1500 mm Stål obehandlat 5514 Spanjolett med stångutregling 2 mm 5516 Låsbar spanjolett med stångutregling 2 mm med signalfunktion låst / olåst För montering på metalldörrar. Regelkista utanpåliggande, stängerna infällda i dörrbladet. Levereras i silveranodiserad aluminium. Levereras i styck med slutbleck och Stänger och alternativa slutbleck beställs separat H/V Spanjolett, aluminium Silveranodiserad 5516-H/V Spanjolett, aluminium Silveranodiserad Rundstänger Ø 10 mm, 2 x 1500 mm Stål obehandlat (sats) Rundstångstillsats Stål elförzinkat D Styrhylsa Ø 10,5 mm Nylon Fyrkantstänger 12 x 12 mm, 2 x 1500 mm Stål obehandlat Europacylinder enkel 5-stift Krom Spanjoletter för infälld montage 105

18 REGLAR SPANJOLETTER Konverteringsplatta mellan och 5511 / 7/ 4/ 6 Konverteringsplatta vid utbyte mellan och 5511, 5517, 5514 och 5516 (enligt EN 179). Täcker över den ursprungliga urfräsningen. Levereras i aluminium. Konverteringsplattor 5598 Konverteringsplatta Aluminium Konverteringsplatta mellan och 5511 / 7/ 4/ 6 Konverteringsplatta vid utbyte mellan och 5511, 5517, 5514 och 5516 (enligt EN 179). Täcker över den ursprungliga urfräsningen. Levereras i aluminium Konverteringsplatta Aluminium Förlängd rundstångstillsats Vid utbyte mellan och 5517 till 5511, 5517, 5514 och 5516 med bibehållna stänger. Levereras i sats om 2 förlängare Förlängd rundstångstillsats L=58 mm 106

19 2009 REGLAR SPANJOLETTER Kopplingsbeslag För montering på metalldörrar. Passar till 5511, 5517, 5514, För montering av rundstänger med M 10 gänga. Dörren kan levereras med förmonterade stänger. Spanjoletten kan då levereras separat och monteras på arbetsplatsen. Gulkromaterad Kopplingsbeslag S Stångutregling 20 mm För montering på metalldörrar, ej låsbar. Regelkista utanpåliggande, stängerna infällda i dörrbladet. Levereras i silveranodiserad aluminium. Guld-/brunanodiserat eller lackerad i olika färger på beställning. Leveras i styck, utan styr- och slutbleck. Stänger och alternativa slutbleck beställs separat. Tillbehör, vandalsäkerspanjolett S Spanjolett, aluminium Silveranodiserad Rundstänger Ø 10 mm, 2 x 1500 mm Stål obehandlat (sats) D Rundstångstillsats Stål elförzinkat D Styrhylsa Ø 10,5 mm Nylon Slutbleck Ø 10,5 mm Stål elförzinkat Fyrkantstänger 12 x 12 mm, 2 x 1500 mm Stål obehandlat Slutbleck 12 x 12 mm Stål elförzinkat 107

20 REGLAR SPANJOLETTER Stångutregling 15 mm utan stolpe För montering på aluminium eller ståldörrar/fönster. Regelkista infälld, med infällda stänger. Levereras i elförzinkat stål. För handtag med stift 7 x 7 mm. Leveras i styck utan stänger, styr- och slutbleck. Stänger, styr- och slutbleck beställs separat. Fönsterspanjoletter 5502 Insticksspanjolett, stål Elförzinkat Rundstänger Ø 10 mm, 2 x 1500 mm Stål obehandlat (sats) D Styrhylsa Ø 10,5 mm Nylon Slutbleck Ø 10,5 mm Stål elförzinkat 5504 Stångutregling 16 mm, med stolpe För montering på aluminium eller ståldörrar/fönster. Regelkista infälld, med infällda stänger. Levereras i elförzinkat stål. För handtag med stift 7 x 7 mm. Leveras i styck utan stänger, styr- och slutbleck. Stänger, styr- och slutbleck beställs separat. A = 15 mm. B = 29 mm. C = 20 mm Insticksspanjolett, stål Elförzinkat Rundstänger Ø 10 mm, 2 x 1500 mm Stål obehandlat (sats) D Styrhylsa Ø 10,5 mm Nylon Slutbleck Ø 10,5 mm Stål elförzinkat Uppreglingsnyckel Levereras i förzinkat stål Uppreglingsnyckel, stål Förzinkat 108

21 2009 REGLAR SPANJOLETTER Handtag 4-kantspinne 7 mm Levereras i silveranodiserad aluminium. Skylt 29 x 66 mm. Grepp L = 126 mm. Projektion 57 mm. Passar till 5502 och Handtag, aluminium Silveranodiserad Styr- och slutbleck för rundstänger Ø 10 mm Styrhylsa D nylon Styrbleck förzinkatstål Vinkelbleck 5551 förzinkatstål Slutbleck förzinkatstål Styr- och slutbleck för fyrkantsstänger X12 mm Styrhylsa Zinkgods Vinkelbleck 5552 förzinkatstål Slutbleck förzinkatstål Styr- och slutbleck för plattstänger X10 mm Styrbleck 5551 Elförzinkat stål Svetsstyrbleck 5552 obehandlat stål Slutbleck 5557 Elförzinkat stål Tillbehör, styrbleck Styr- och slutbleck för plattstänger X10 mm Styrbleck Elförzinkat stål Svetsstyrbleck obehandlat stål Slutbleck 5557 Elförzinkat stål 109
