1 Belysningskatalog 2004/2005

2 I Töcksfors i västra Värmland utvecklar och producerar vi våra belysningsarmaturer. Med eget ljuslaboratorium och egna anläggningar för plåt- och plastbearbetning har vi kontroll över hela processen från idé till färdig produkt. I nära samarbete med världsledande leverantörer ser vi till att alltid kunna erbjuda den senaste tekniken i våra produkter. Vår strävan är att ge dig som kund bästa tänkbara service vad gäller belysningsteknisk rådgivning och projektering. Genom kontinuerlig utveckling och anpassning av våra produkter gör vi vårt bästa för att vara en flexibel leverantör som uppfyller ständigt ökande krav beträffande design, ekonomi, miljö och teknik. För uppdateringar och senaste nytt hänvisar vi till vår webbplats

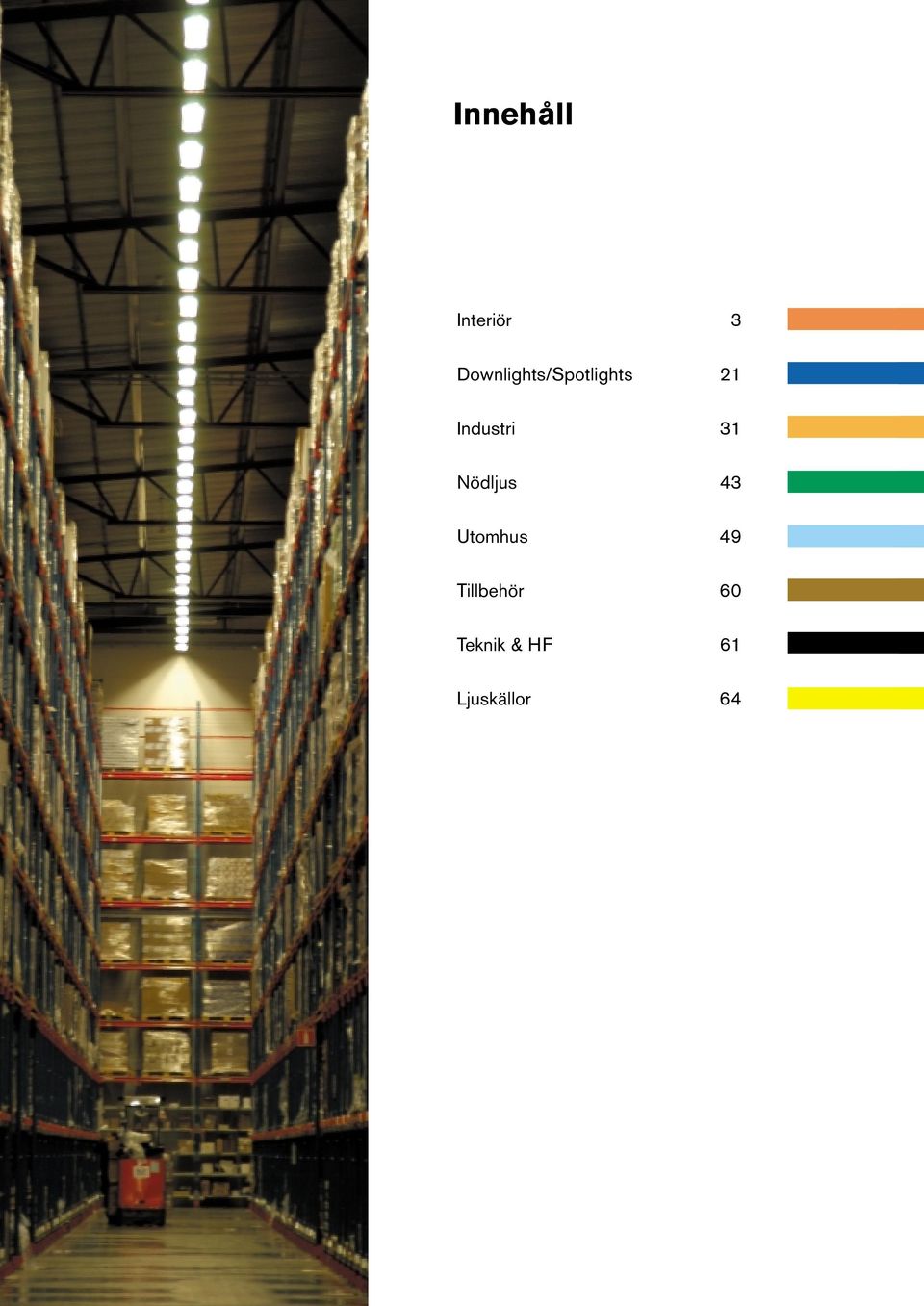

3 Innehåll Interiör 3 Downlights/Spotlights 21 Industri 31 Nödljus 43 Utomhus 49 Tillbehör 60 Teknik & HF 61 Ljuskällor 64

4 2

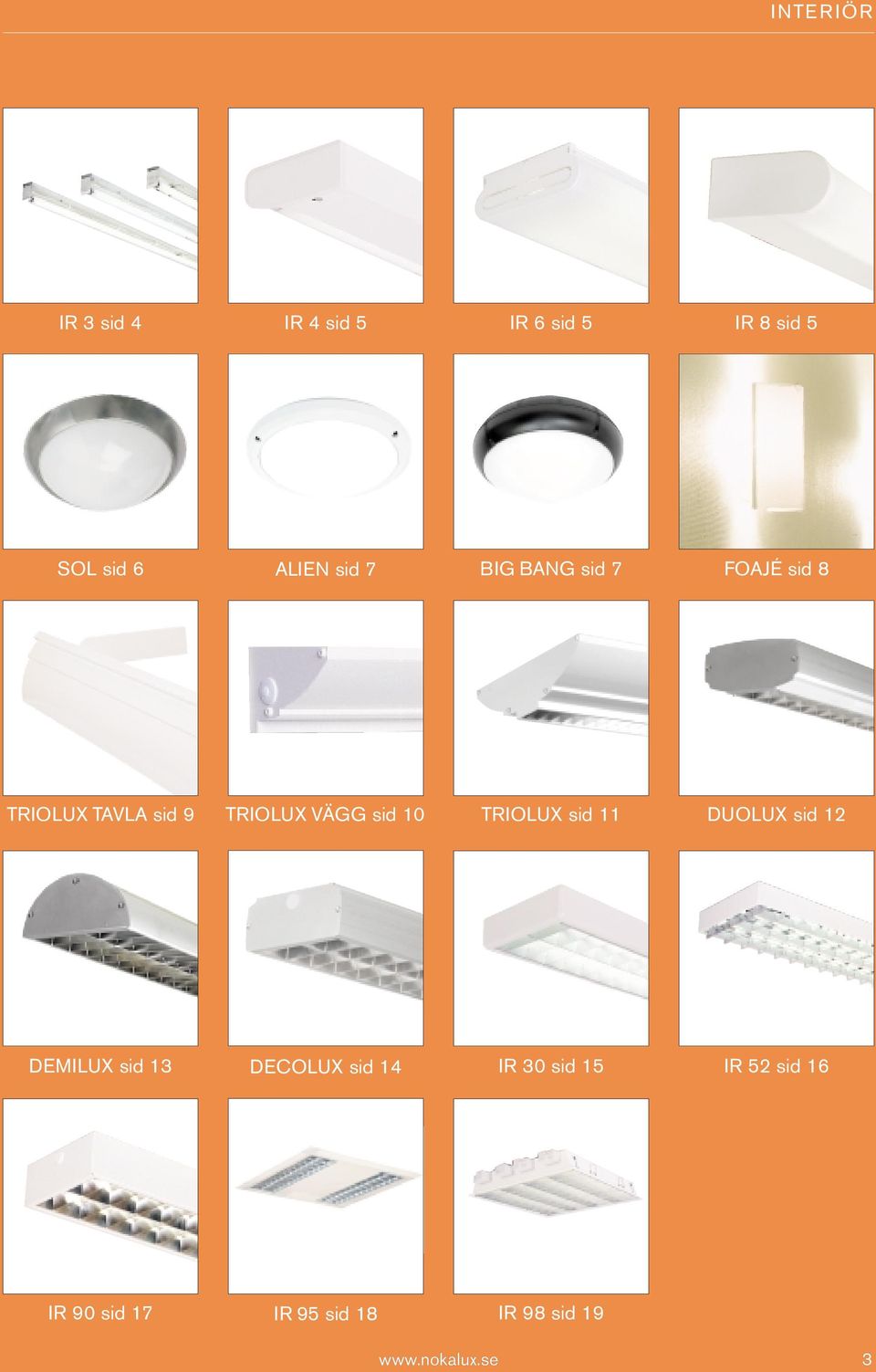

5 INTERIÖR IR 3 sid 4 IR 4 sid 5 IR 6 sid 5 IR 8 sid 5 SOL sid 6 ALIEN sid 7 BIG BANG sid 7 FOAJÉ sid 8 TRIOLUX TAVLA sid 9 TRIOLUX VÄGG sid 10 TRIOLUX sid 11 DUOLUX sid 12 DEMILUX sid 13 DECOLUX sid 14 IR 30 sid 15 IR 52 sid 16 IR 90 sid 17 IR 95 sid 18 IR 98 sid

6 INTERIÖR IR 3 Lysrörsränna för T5- och T8-ljuskälla. Stomme av aluzink. Låg profil med sidomonterat driftdon gör armaturen lämplig för dolt montage. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 20 CE Typ Best. nr L B H c/c Vikt IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/ <2 IR 3/118 HF <2 IR 3/136 HF <2 IR 3/158 HF <2 4

7 INTERIÖR IR 4/6/8 Bänkbelysning med stomme av vitlackerad stålplåt. Försedd med dubbelt vändbart, jordat uttag (14 W ej vändbart). T8 med konventionella don. Kan erhållas med timer eller utan uttag. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 20 CE Typ Best. nr L B H c/c Vikt IR 4/ ,5 IR 4/ ,5 IR 4/ ,5 IR 4/ ,5 Köksbelysning med stomme av vitlackerad plåt och gavlar av slagtålig plast. Kupa av opal linjemönstrad akryl. T8 med konventionella don. Montage dikt tak, fäste för takdosa ingår. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 20 CE Typ Best. nr L B H c/c Vikt IR 6/ ,5 IR 6/ ,5 IR 6/ ,7 IR 6/ ,5 Badrumsbelysning med stomme av vitlackerad plåt. Kupa av opal akryl. Montage på vägg. Kan erhållas med eller utan 230 V uttag (jordfelsbrytare erfordras). Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 44 CE Typ Best. nr L B H c/c Vikt IR 8/ ,5 IR 8/ V uttag ,7 IR 8/ ,5 IR 8/ V uttag ,7 5

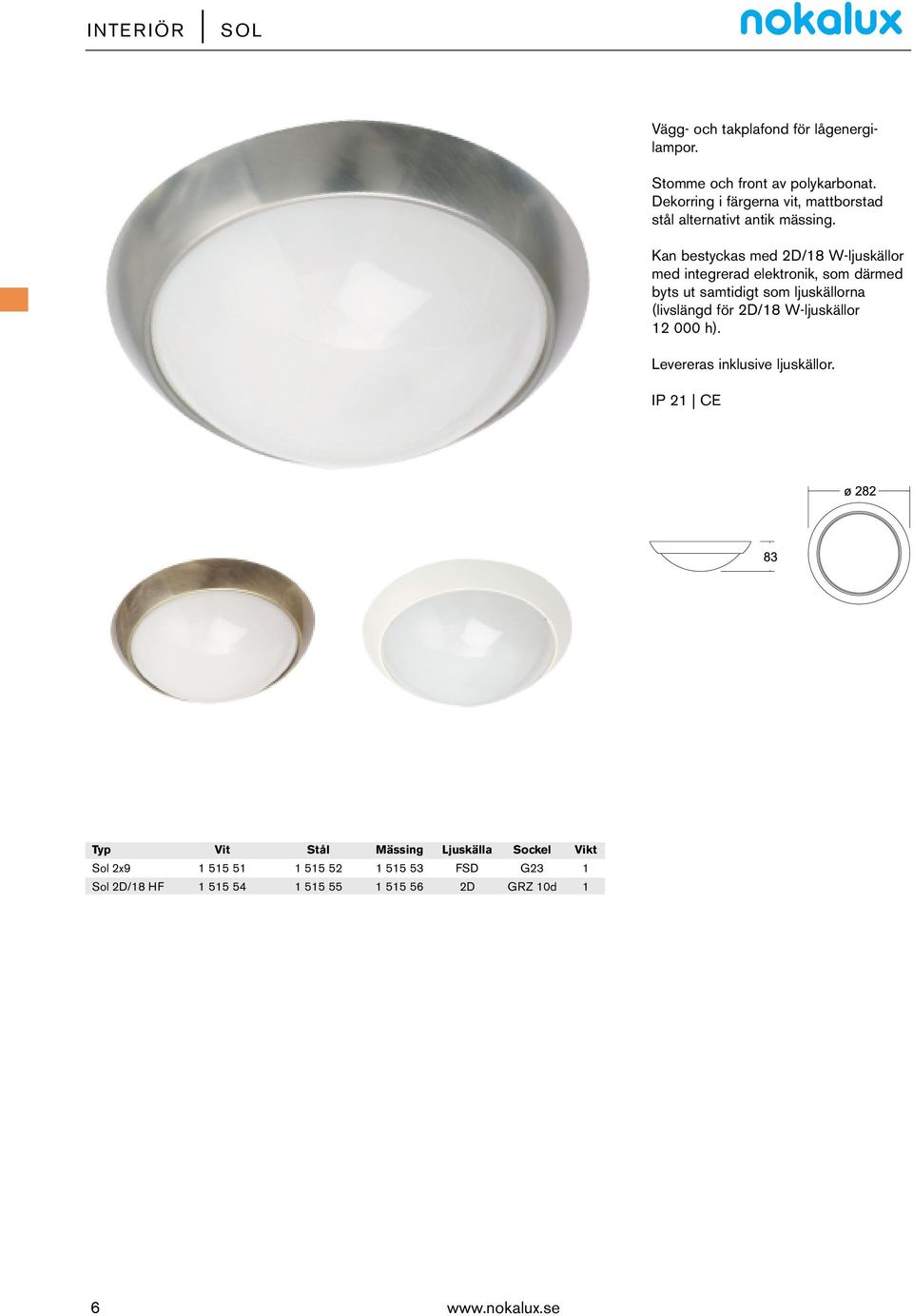

8 INTERIÖR SOL Vägg- och takplafond för lågenergilampor. Stomme och front av polykarbonat. Dekorring i färgerna vit, mattborstad stål alternativt antik mässing. Kan bestyckas med 2D/18 W-ljuskällor med integrerad elektronik, som därmed byts ut samtidigt som ljuskällorna (livslängd för 2D/18 W-ljuskällor h). Levereras inklusive ljuskällor. IP 21 CE Typ Vit Stål Mässing Ljuskälla Sockel Vikt Sol 2x FSD G23 1 Sol 2D/18 HF D GRZ 10d 1 6

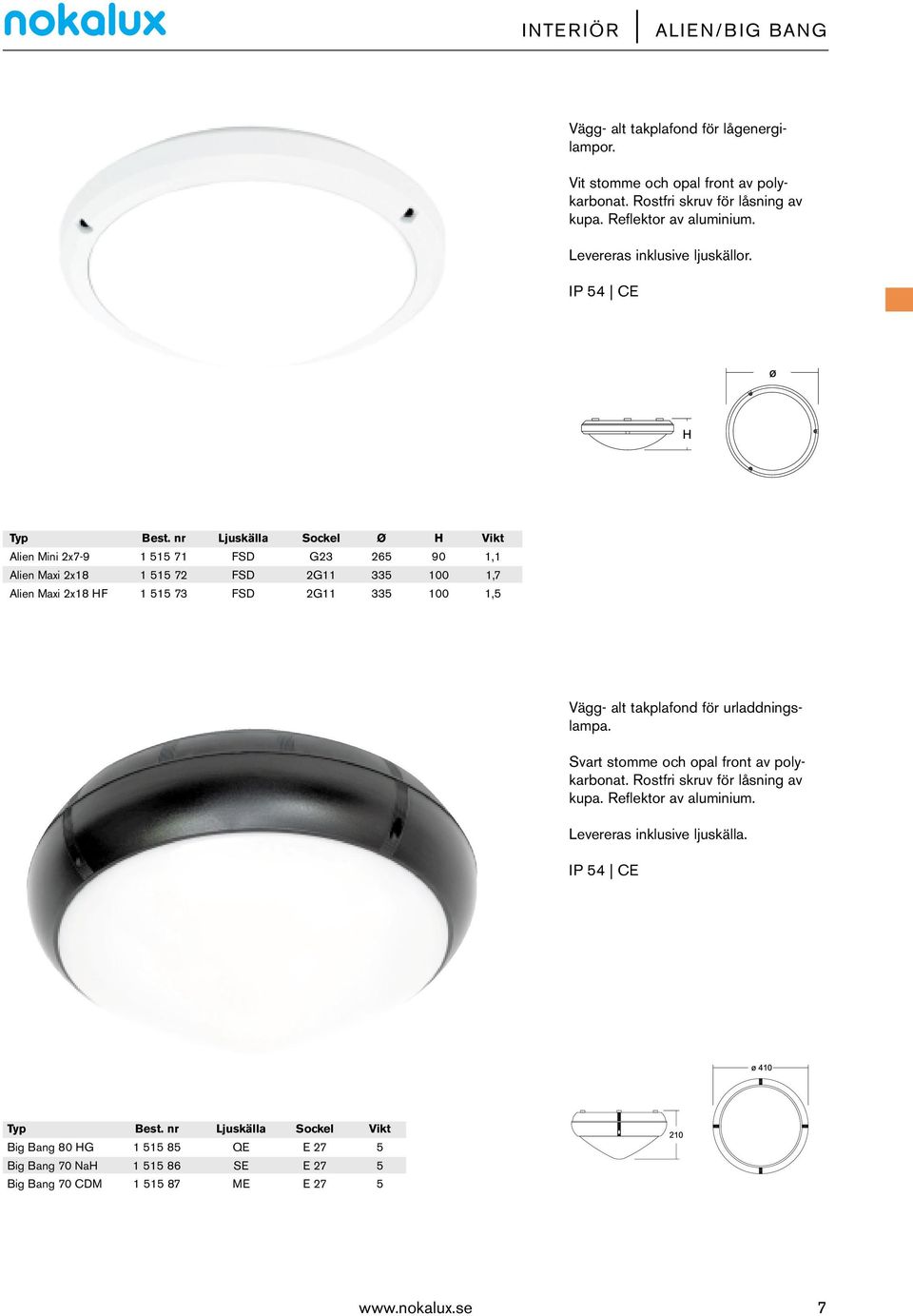

9 INTERIÖR ALIEN/BIG BANG Vägg- alt takplafond för lågenergilampor. Vit stomme och opal front av polykarbonat. Rostfri skruv för låsning av kupa. Reflektor av aluminium. Levereras inklusive ljuskällor. IP 54 CE Typ Best. nr Ljuskälla Sockel Ø H Vikt Alien Mini 2x FSD G ,1 Alien Maxi 2x FSD 2G ,7 Alien Maxi 2x18 HF FSD 2G ,5 Vägg- alt takplafond för urladdningslampa. Svart stomme och opal front av polykarbonat. Rostfri skruv för låsning av kupa. Reflektor av aluminium. Levereras inklusive ljuskälla. IP 54 CE Typ Best. nr Ljuskälla Sockel Vikt Big Bang 80 HG QE E 27 5 Big Bang 70 NaH SE E 27 5 Big Bang 70 CDM ME E

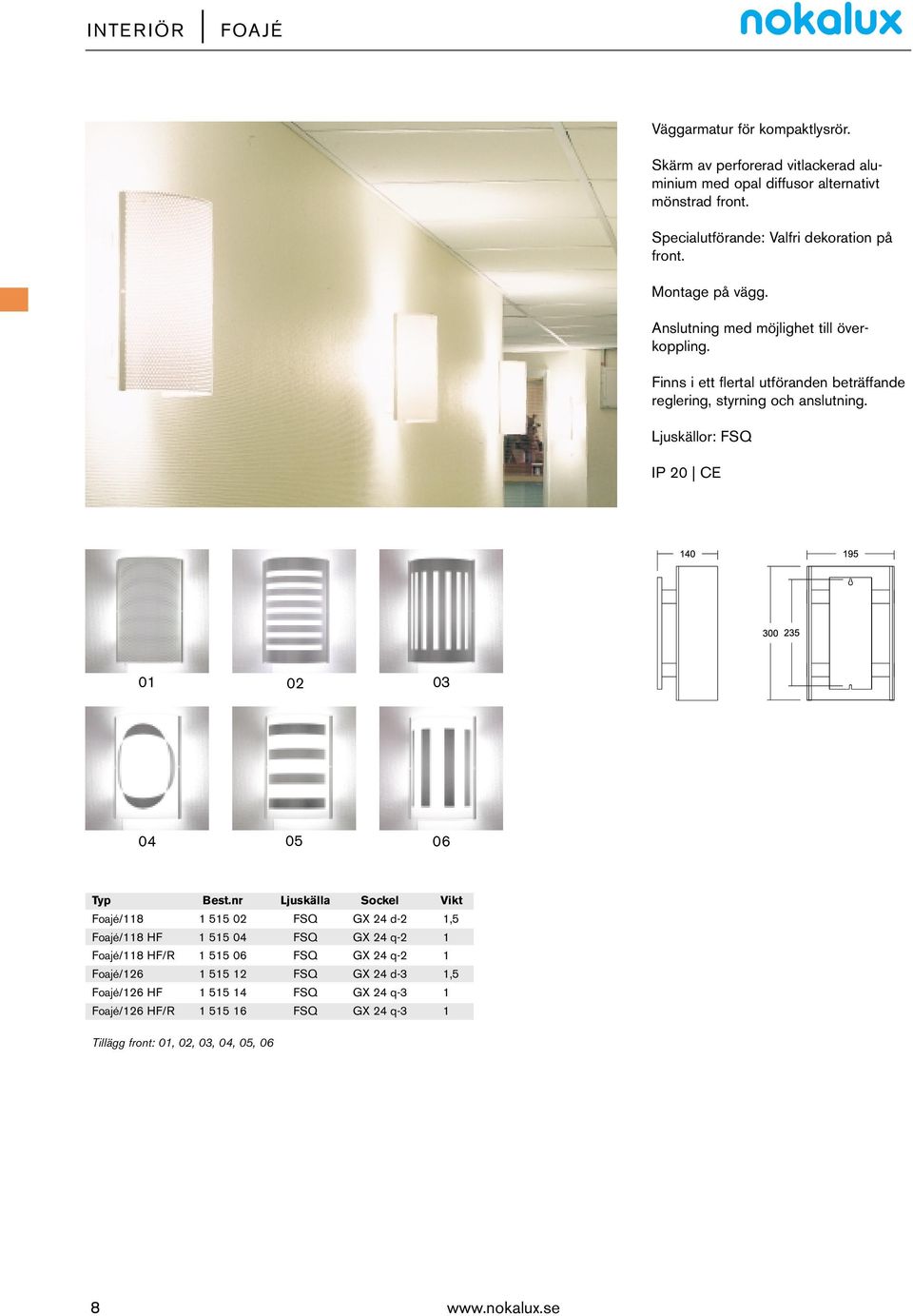

10 INTERIÖR FOAJÉ Väggarmatur för kompaktlysrör. Skärm av perforerad vitlackerad aluminium med opal diffusor alternativt mönstrad front. Specialutförande: Valfri dekoration på front. Montage på vägg. Anslutning med möjlighet till överkoppling. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Ljuskällor: FSQ IP 20 CE Typ Best.nr Ljuskälla Sockel Vikt Foajé/ FSQ GX 24 d-2 1,5 Foajé/118 HF FSQ GX 24 q-2 1 Foajé/118 HF/R FSQ GX 24 q-2 1 Foajé/ FSQ GX 24 d-3 1,5 Foajé/126 HF FSQ GX 24 q-3 1 Foajé/126 HF/R FSQ GX 24 q-3 1 Tillägg front: 01, 02, 03, 04, 05,

11 INTERIÖR TRIOLUX TAVLA Tavelbelysning, vitlackerad med stomme av strängsprutad aluminium och gavlar av plåt. Reflektor av metalliserad renaluminium MIRO. Som standard med väggkonsol. Alternativt för pendelmontage. Finns även för rampmontage med speciella rampdon. Anslutning i gavel eller vid fästpunkt för konsol. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 20 CE För tillbehör se sid. 60. Tillbehör Rampdon Triolux Tavla Väggkonsol Triolux Tavla Wirependel Triolux Tavla För övriga tillbehör se sid cd/1000 lm Väggkonsol Typ Best. nr L B H c/c Vikt Triolux Tavla/ Triolux Tavla/ Triolux Tavla/ Triolux Tavla/ Triolux Tavla/ Triolux Tavla/ Triolux Tavla/136 HF Triolux Tavla/158 HF

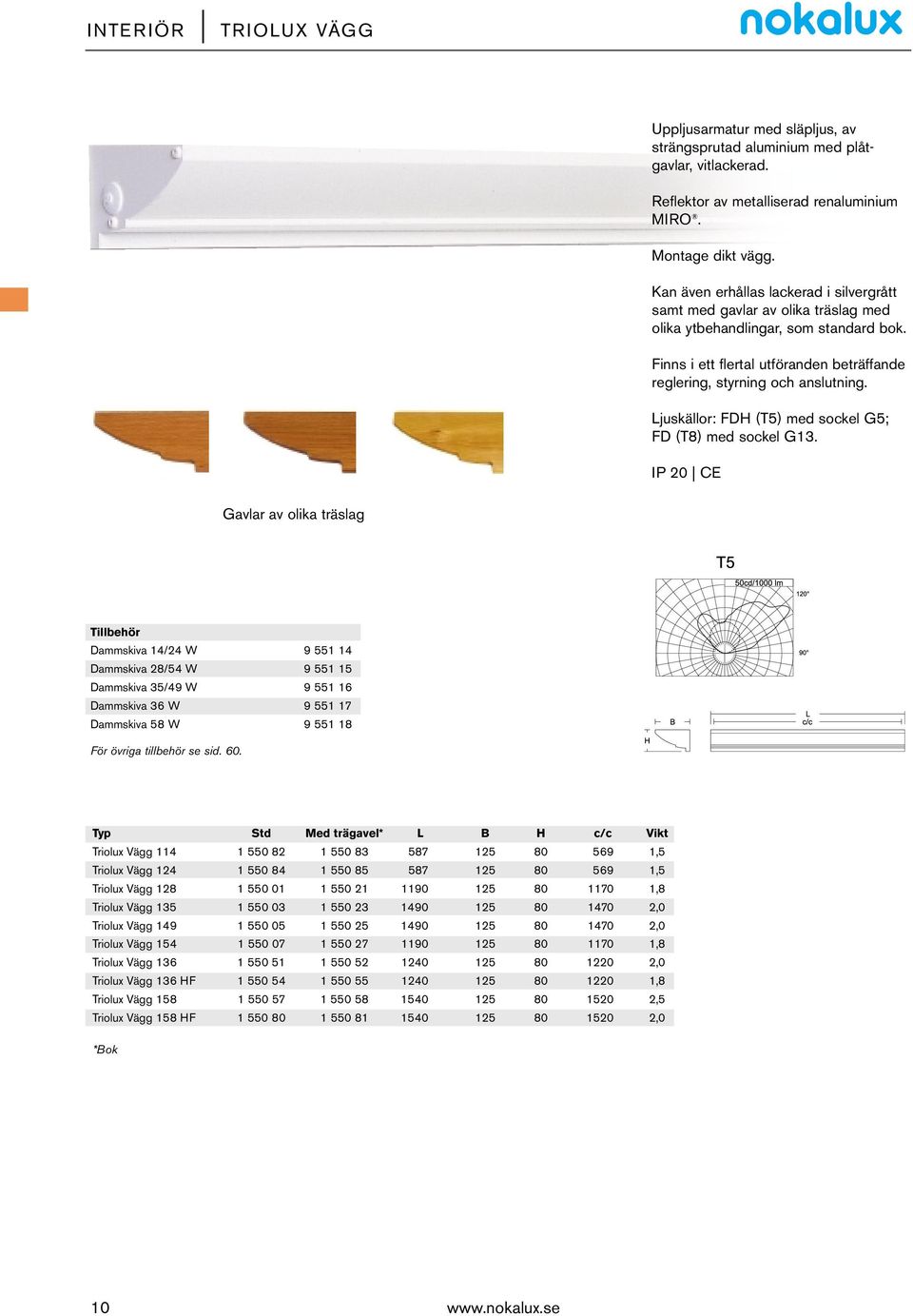

12 INTERIÖR TRIOLUX VÄGG Uppljusarmatur med släpljus, av strängsprutad aluminium med plåtgavlar, vitlackerad. Reflektor av metalliserad renaluminium MIRO. Montage dikt vägg. Kan även erhållas lackerad i silvergrått samt med gavlar av olika träslag med olika ytbehandlingar, som standard bok. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 20 CE Gavlar av olika träslag Tillbehör Dammskiva 14/24 W Dammskiva 28/54 W Dammskiva 35/49 W Dammskiva 36 W Dammskiva 58 W För övriga tillbehör se sid. 60. Typ Std Med trägavel* L B H c/c Vikt Triolux Vägg ,5 Triolux Vägg ,5 Triolux Vägg ,8 Triolux Vägg ,0 Triolux Vägg ,0 Triolux Vägg ,8 Triolux Vägg ,0 Triolux Vägg 136 HF ,8 Triolux Vägg ,5 Triolux Vägg 158 HF ,0 *Bok 10

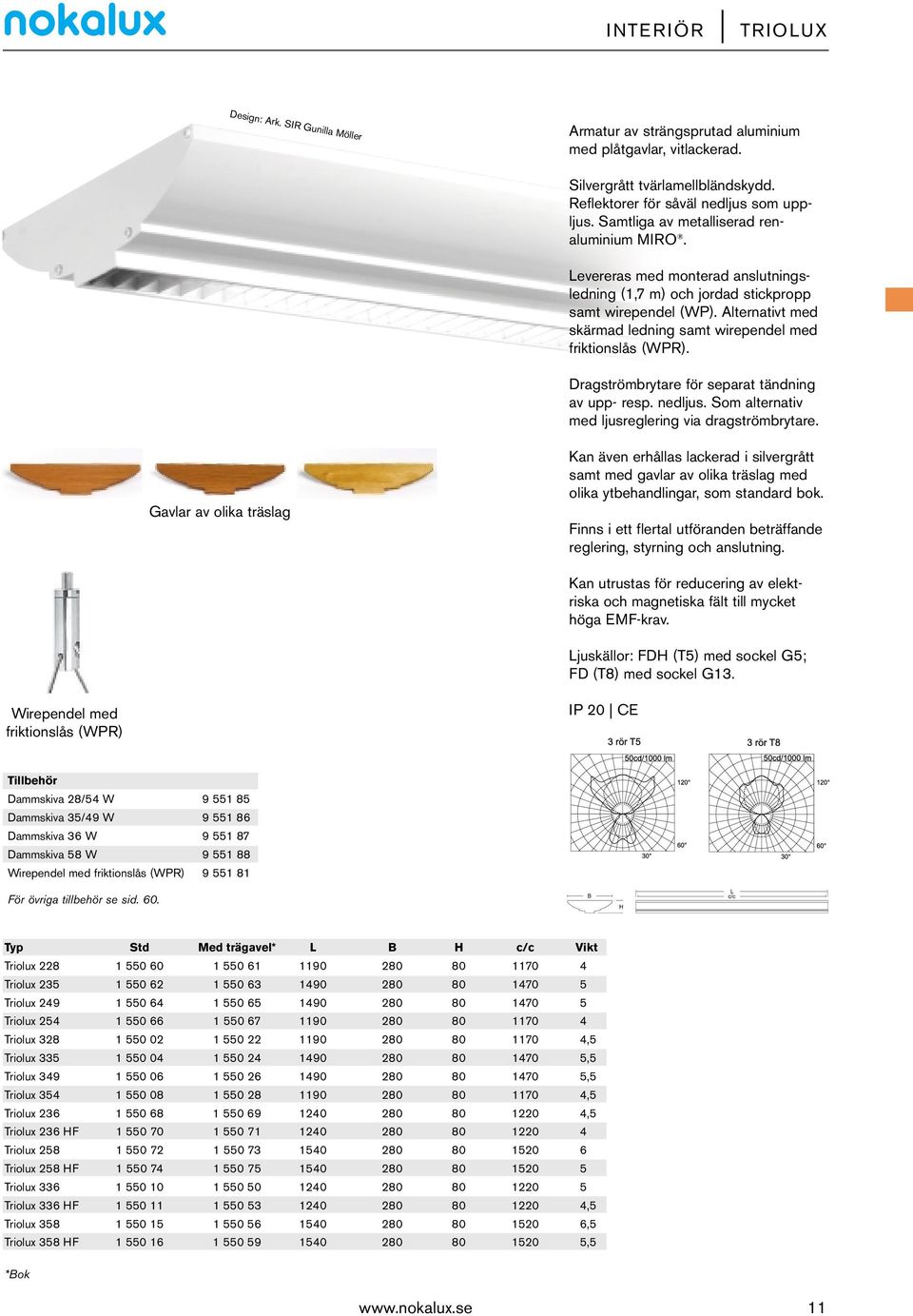

13 INTERIÖR TRIOLUX Design: Ark. SIR Gunilla Möller Armatur av strängsprutad aluminium med plåtgavlar, vitlackerad. Silvergrått tvärlamellbländskydd. Reflektorer för såväl nedljus som uppljus. Samtliga av metalliserad renaluminium MIRO. Levereras med monterad anslutningsledning (1,7 m) och jordad stickpropp samt wirependel (WP). Alternativt med skärmad ledning samt wirependel med friktionslås (WPR). Dragströmbrytare för separat tändning av upp- resp. nedljus. Som alternativ med ljusreglering via dragströmbrytare. Gavlar av olika träslag Kan även erhållas lackerad i silvergrått samt med gavlar av olika träslag med olika ytbehandlingar, som standard bok. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan utrustas för reducering av elektriska och magnetiska fält till mycket höga EMF-krav. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. Wirependel med friktionslås (WPR) IP 20 CE Tillbehör Dammskiva 28/54 W Dammskiva 35/49 W Dammskiva 36 W Dammskiva 58 W Wirependel med friktionslås (WPR) För övriga tillbehör se sid. 60. B H L c/c Typ Std Med trägavel* L B H c/c Vikt Triolux Triolux Triolux Triolux Triolux ,5 Triolux ,5 Triolux ,5 Triolux ,5 Triolux ,5 Triolux 236 HF Triolux Triolux 258 HF Triolux Triolux 336 HF ,5 Triolux ,5 Triolux 358 HF ,5 *Bok 11

14 INTERIÖR DUOLUX Armatur av natureloxerad aluminium med lackerade plåtgavlar. Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd. Reflektor för uppljus som standard. Samtliga bländskydd och reflektorer av metalliserad renaluminium MIRO. Som standard montage i wirependel med friktionslås (WPR). Levereras med monterad anslutningsledning (1,7 m) och jordad stickpropp. Alternativt med skärmad ledning. Kan förses med dragströmbrytare för separat tändning. Som alternativ med ljusreglering via dragsnöre (DIG). Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan även erhållas i vitlackerat utförande (V). Ljuskällor: FDH (T5) med sockel G5. 2-rörsutförande 3-rörsutförande Vitlackerad IP 20 CE För tillbehör se sid. 60. Wirependel med friktionslås (WPR) Typ EP DP EP / DIG DP / DIG L B H c/c Vikt Duolux Duolux ,5 Duolux ,5 Duolux Duolux ,5 Duolux Duolux Duolux ,5 EP enkelparabol DP dubbelparabol DIG ljusreglering via dragströmbrytare Tilläggsbeteckning: vitlackerad V 12

15 INTERIÖR DEMILUX Armatur av natureloxerad aluminium med lackerade plåtgavlar. Perforerad ovansida som standard. Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd av metalliserad renaluminium MIRO. Som tillbehör clips för låsning av bländskydd. Levereras med monterad anslutningsledning (1,7 m) och jordad stickpropp samt wirependel (WP). Alternativt med skärmad ledning samt wirependel med friktionslås (WPR). Wirependlar justerbara längs armaturen. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan även erhållas i vitlackerat utförande (V) samt med tät ovansida (T). Ljuskällor: FDH (T5) med sockel G5. IP 20 CE 1-rörsutförande Vitlackerad Wirependel, justerbar i längsled Wirependel med friktionslås (WPR) Tillbehör Wirependel med friktionslås (WPR) Låsclips för bländskydd B H L För övriga tillbehör se sid. 60. Typ EP DP L B H Vikt Demilux Demilux Demilux Demilux Demilux ,5 Demilux ,5 Demilux ,5 Demilux ,5 EP enkelparabol DP dubbelparabol Tilläggsbeteckningar: vitlackerad V; tät T 13

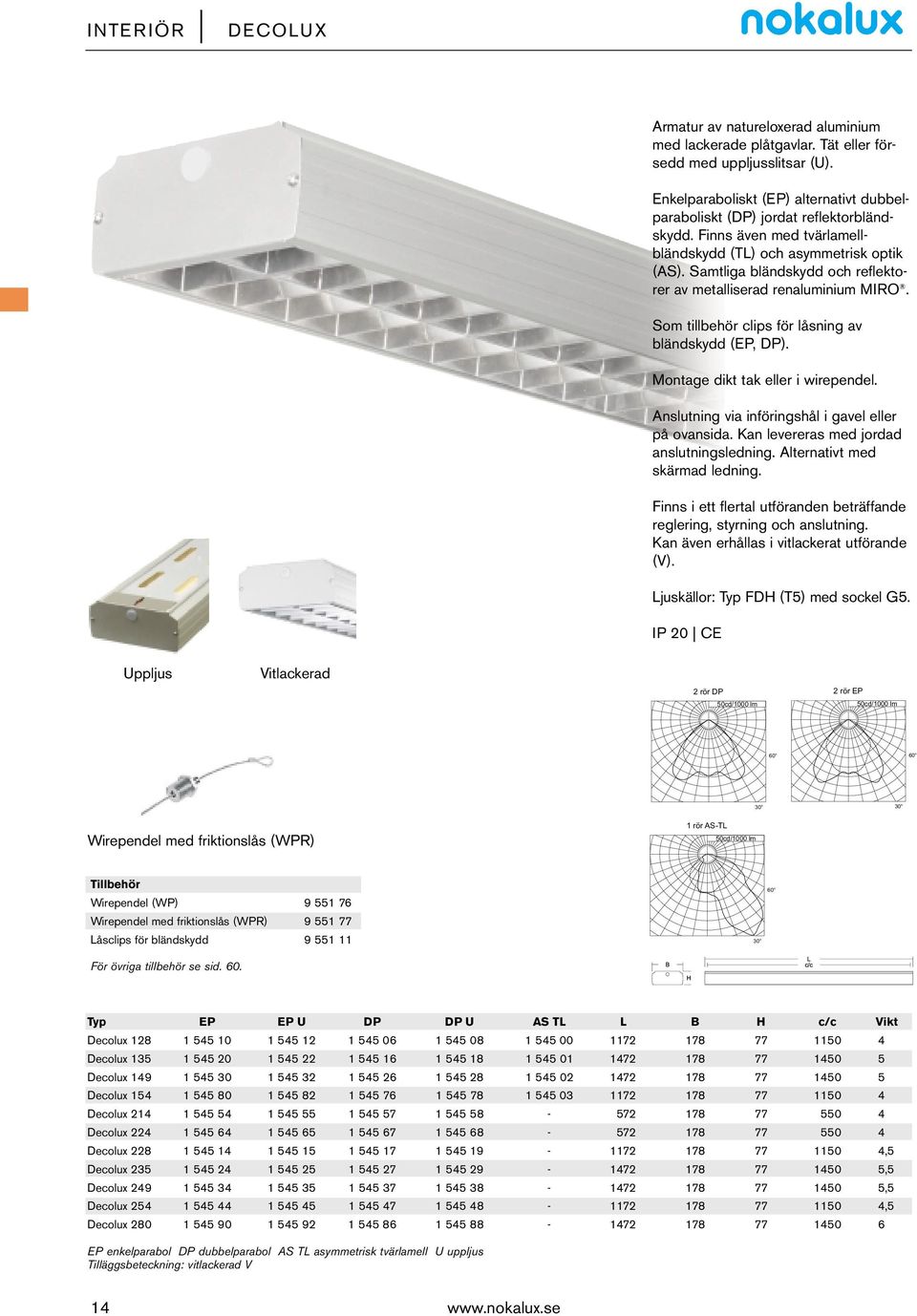

16 INTERIÖR DECOLUX Armatur av natureloxerad aluminium med lackerade plåtgavlar. Tät eller försedd med uppljusslitsar (U). Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd. Finns även med tvärlamellbländskydd (TL) och asymmetrisk optik (AS). Samtliga bländskydd och reflektorer av metalliserad renaluminium MIRO. Som tillbehör clips för låsning av bländskydd (EP, DP). Montage dikt tak eller i wirependel. Anslutning via införingshål i gavel eller på ovansida. Kan levereras med jordad anslutningsledning. Alternativt med skärmad ledning. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan även erhållas i vitlackerat utförande (V). Ljuskällor: Typ FDH (T5) med sockel G5. IP 20 CE Uppljus Vitlackerad 2rör DP 50cd/1000 lm 2rör EP 50cd/1000 lm Wirependel med friktionslås (WPR) 1 rör AS-TL 50cd/1000 lm Tillbehör Wirependel (WP) Wirependel med friktionslås (WPR) Låsclips för bländskydd För övriga tillbehör se sid. 60. Typ EP EP U DP DP U AS TL L B H c/c Vikt Decolux Decolux Decolux Decolux Decolux Decolux Decolux ,5 Decolux ,5 Decolux ,5 Decolux ,5 Decolux EP enkelparabol DP dubbelparabol AS TL asymmetrisk tvärlamell U uppljus Tilläggsbeteckning: vitlackerad V 14

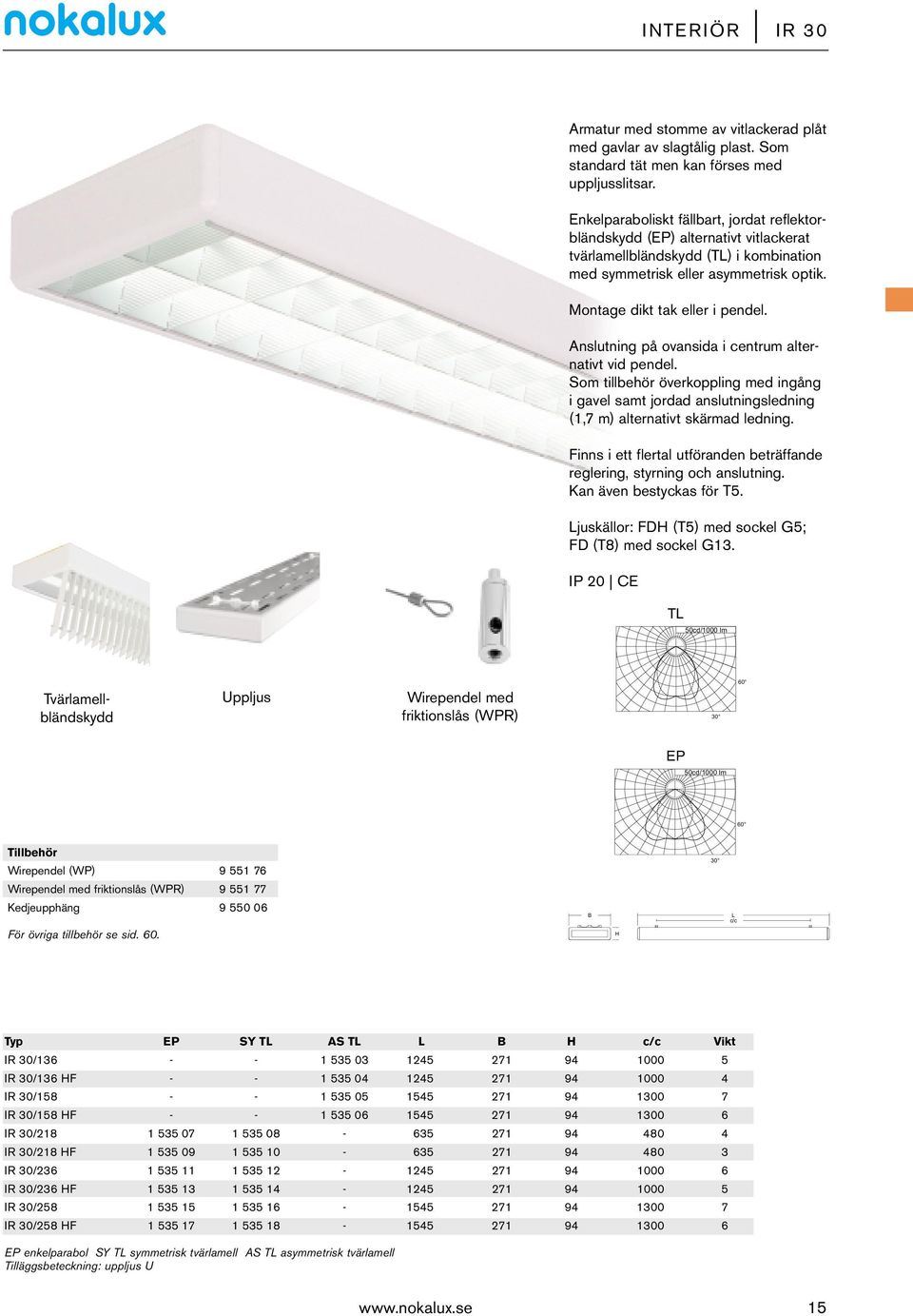

17 INTERIÖR IR 30 Armatur med stomme av vitlackerad plåt med gavlar av slagtålig plast. Som standard tät men kan förses med uppljusslitsar. Enkelparaboliskt fällbart, jordat reflektorbländskydd (EP) alternativt vitlackerat tvärlamellbländskydd (TL) i kombination med symmetrisk eller asymmetrisk optik. Montage dikt tak eller i pendel. Anslutning på ovansida i centrum alternativt vid pendel. Som tillbehör överkoppling med ingång i gavel samt jordad anslutningsledning (1,7 m) alternativt skärmad ledning. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan även bestyckas för T5. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 20 CE TL 50cd/1000 lm Tvärlamellbländskydd Uppljus Wirependel med friktionslås (WPR) EP 50cd/1000 lm 60 Tillbehör Wirependel (WP) Wirependel med friktionslås (WPR) Kedjeupphäng För övriga tillbehör se sid. 60. B H 30 L c/c Typ EP SY TL AS TL L B H c/c Vikt IR 30/ IR 30/136 HF IR 30/ IR 30/158 HF IR 30/ IR 30/218 HF IR 30/ IR 30/236 HF IR 30/ IR 30/258 HF EP enkelparabol SY TL symmetrisk tvärlamell AS TL asymmetrisk tvärlamell Tilläggsbeteckning: uppljus U 15

18 INTERIÖR IR 52 Sporthallsarmatur med förstärkt bländskydd. Stomme av vitlackerad aluzink. Rutbländskydd av vitlackerad aluminium. Reflektorer av metalliserad renaluminium MIRO. Montage dikt tak, på wire, på rör med speciellt fäste eller på ställbart takfäste. Som tillbehör fästen. Som standard 3-fas överkoppling 2,5 mm 2. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 20 CE 3rör T8 100cd/1000 lm 3rör T5 100cd/1000 lm Fällbart bländskydd Rörfästen Ställbart takfäste Linfäste Tillbehör Rörfästen Linfästen Ställbart takfäste För övriga tillbehör se sid. 60. Typ Best. nr L B H c/c Vikt IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/ ,5 IR 52/258 HF ,5 IR 52/336 HF ,5 IR 52/358 HF ,5 16

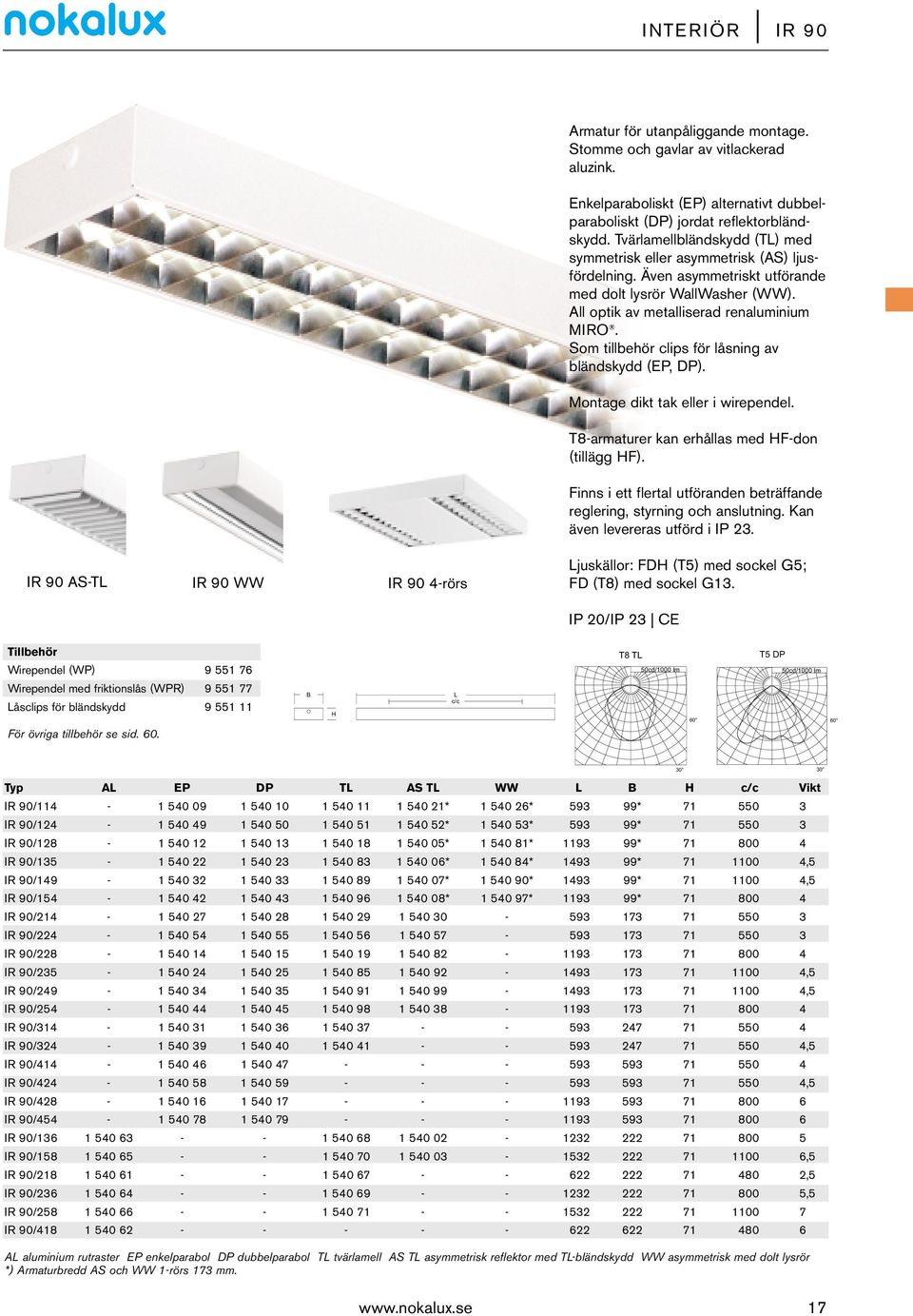

19 INTERIÖR IR 90 Armatur för utanpåliggande montage. Stomme och gavlar av vitlackerad aluzink. Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd. Tvärlamellbländskydd (TL) med symmetrisk eller asymmetrisk (AS) ljusfördelning. Även asymmetriskt utförande med dolt lysrör WallWasher (WW). All optik av metalliserad renaluminium MIRO. Som tillbehör clips för låsning av bländskydd (EP, DP). Montage dikt tak eller i wirependel. T8-armaturer kan erhållas med HF-don (tillägg HF). Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan även levereras utförd i IP 23. IR 90 AS-TL IR 90 WW IR 90 4-rörs Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 20/IP 23 CE Tillbehör Wirependel (WP) Wirependel med friktionslås (WPR) Låsclips för bländskydd För övriga tillbehör se sid. 60. B H L c/c T8 TL 50cd/1000 lm 60 T5 DP 50cd/1000 lm Typ AL EP DP TL AS TL WW L B H c/c Vikt IR 90/ * * * IR 90/ * * * IR 90/ * * * IR 90/ * * * ,5 IR 90/ * * * ,5 IR 90/ * * * IR 90/ IR 90/ IR 90/ IR 90/ ,5 IR 90/ ,5 IR 90/ IR 90/ IR 90/ ,5 IR 90/ IR 90/ ,5 IR 90/ IR 90/ IR 90/ IR 90/ ,5 IR 90/ ,5 IR 90/ ,5 IR 90/ IR 90/ AL aluminium rutraster EP enkelparabol DP dubbelparabol TL tvärlamell AS TL asymmetrisk reflektor med TL-bländskydd WW asymmetrisk med dolt lysrör *) Armaturbredd AS och WW 1-rörs 173 mm. 17

20 INTERIÖR IR 95 AS TL WW Armatur för infällning i undertak. Stomme av vitlackerad aluzink. Enkelparaboliskt (EP) alternativt dubbelparaboliskt (DP) jordat reflektorbländskydd. Tvärlamellbländskydd (TL) med symmetrisk eller asymmetrisk (AS) ljusfördelning. Även med dolt lysrör WallWasher (WW). All optik av metalliserad renaluminium MIRO. Som tillbehör clips för låsning av bländskydd (EP, DP). Montage i undertak med T-profil. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Ljuskällor: FDH (T5) med sockel G5. IP 20 CE Tillbehör Låsclips för bländskydd T8 TL 50cd/1000 lm För övriga tillbehör se sid B L c/c H Typ EP DP TL AS TL WW L B H Vikt IR 95/ * * * 71 3 IR 95/ * * * 71 3 IR 95/ * * * 71 4 IR 95/ * * * 71 4,5 IR 95/ * * * 71 4,5 IR 95/ * * * 71 4 IR 95/ IR 95/ IR 95/ IR 95/ ,5 IR 95/ ,5 IR 95/ IR 95/ IR 95/ ,5 IR 95/ IR 95/ ,5 IR 95/ IR 95/ EP enkelparabol DP dubbelparabol TL tvärlamell AS TL asymmetrisk reflektor med TL-bländskydd WW asymmetrisk optik med dolt lysrör * Armaturbredd AS och WW 1-rörs 173 mm. 18

21 INTERIÖR IR 98 Interiörarmatur för infällt montage i undertak. Stomme av vitlackerad plåt. Enkelparaboliskt fällbart jordat reflektorbländskydd. Montage i undertak med T-profil. Som tillbehör beslag för montage i dold bärprofil. Levereras med monterad anslutningsledning (1,7 m) och jordad stickpropp. Alternativt med skärmad ledning. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Ljuskällor: FD (T8) med sockel G13. IP 20 CE Tillbehör Upphängningsbeslag för dold bärprofil rör 50cd/1000 lm För övriga tillbehör se sid Typ Best. nr L B H Vikt IR 98/ IR 98/218 HF IR 98/ IR 98/418 HF IR 98/ IR 98/236 HF rör 50cd/1000 lm B L H 19

22 20

23 DOWNLIGHTS/SPOTLIGHTS DL 43 sid 22 DL 45 sid 23 DL 52 sid 24 DL 74 sid 25 ALU sid 26 NORDUK sid 27 SEAL sid 28 MANTA sid

24 DOWNLIGHTS/SPOTLIGHTS DL 43 Downlight för infällt montage. Armaturring av gjuten aluminium, övriga detaljer av aluzink. Reflektor av högglanseloxerad renaluminium. Fästes i undertak med justerbara byglar. Vid montage i mjuka tak används avbärare. DL 43 kan levereras i lågbyggt utförande (126 mm) med komponentbox separerad från armatur (tillägg L). Som tillbehör härdat glas i fästring IP 65. Anslutning i komponentbox med möjlighet till överkoppling alternativt försedd med jordad anslutningsledning. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan förses med nödljusenhet (NÖD). Ringbländskydd Glasskiva Härdat glas Ett brett program av tillbehör såsom ringpaket, glasdekorer samt IP 65- utförande gör DL 43 användbar i många miljöer. IP 20/IP 65 CE Glasring Avbärare för mjuka tak Tillbehör Glasring blå Glasring frostad Glasskiva med frostad yttre del Glasskiva med blå yttre del Glasskiva med grön yttre del Ringbländskydd vitt Ringbländskydd silvergrått Härdat frostat glas i vit fästring IP Härdat klart glas i vit fästring IP Härdat frostat glas i fästring av råaluminium IP Härdat klart glas i fästring av råaluminium IP Avbärare mjuka tak För övriga tillbehör se sid. 60. Typ Best. nr Ljuskälla Sockel Vikt DL 4334/ FSQ GX 24 d-1 1,5 DL 4334/110 HF FSQ GX 24 q-1 1,5 DL 4334/ FSQ GX 24 d-1 1,5 DL 4334/113 HF FSQ GX 24 q-1 1,5 DL 4334/ FSM GX 24 d-2 1,5 DL 4334/118 HF FSMH GX 24 q-2 1,5 DL 4334/ FSM GX 24 d-3 1,5 DL 4334/126 HF FSMH GX 24 q-3 1,5 DL 4334/ HF FSMH GX 24 q-3/4 1,5 DL 4344/ FSQ GX 24 d-1 1,8 DL 4344/210 HF FSQ GX 24 q-1 1,8 DL 4344/ FSQ GX 24 d-1 1,8 DL 4344/213 HF FSQ GX 24 q-1 1,8 DL 4344/ FSM GX 24 d-2 1,8 DL 4344/218 HF FSMH GX 24 q-2 1,8 DL 4344/ FSM GX 24 d-3 1,8 DL 4344/226 HF FSMH GX 24 q-3 1,8 Tilläggsbeteckningar: lågbyggt utförande (126 mm) L; nödljusenhet NÖD 22

25 DOWNLIGHTS/SPOTLIGHTS DL 45 Ringbländskydd Glasskiva Downlight för infällning i undertak. Armaturring av gjuten aluminium, övriga detaljer av aluzink. Reflektor av högglanseloxerad renaluminium. Fästes i undertak med justerbara byglar. Vid montage i mjuka tak används avbärare. DL 45 kan levereras i lågbyggt utförande (171 mm) med komponentbox separerad från armatur (L). Som tillbehör härdat glas i fästring IP 65. Anslutning i komponentbox med möjlighet till överkoppling alternativt försedd med jordad anslutningsledning. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Kan förses med nödljusenhet (NÖD). Ett brett program av tillbehör såsom ringpaket, glasdekorer samt IP 65- utförande gör DL 45 användbar i många miljöer. IP 20/IP 65 CE Härdat glas Avbärare för mjuka tak 206 ø 255 Tillbehör Glasskiva med frostad yttre del Glasskiva med blå yttre del Glasskiva med grön yttre del Ringbländskydd vitt Ringbländskydd silvergrått Härdat frostat glas i vit fästring IP Härdat klart glas i vit fästring IP Härdat frostat glas i fästring av råaluminium IP Härdat klart glas i fästring av råaluminium IP Avbärare mjuka tak För övriga tillbehör se sid. 60. Typ Best.nr Ljuskälla Sockel Vikt DL 4520/ FSM GX 24 d-3 1,8 DL 4520/ HF FSMH GX 24 q-3/4 1,8 DL 4535/ FSM GX 24 d-3 1,9 DL 4535/ HF FSMH GX 24 q-4 1,9 Tilläggsbeteckningar: lågbyggt utförande (171 mm) L; nödljusenhet NÖD 23

26 DOWNLIGHTS/SPOTLIGHTS DL 52 Downlight för urladdningslampa. Armaturring av gjuten aluminium, övriga detaljer av aluzink. Reflektor av högglanseloxerad renaluminium med semidiffus nedre del för minskad luminans. Som standard med härdat skyddsglas IP 45. Fästes i undertak med justerbara byglar. Vid montage i mjuka tak används avbärare. Anslutning i separat komponentbox med möjlighet till överkoppling alternativt försedd med jordad anslutningsledning. IP 45 CE Avbärare för mjuka tak Tillbehör Avbärare mjuka tak För övriga tillbehör se sid. 60. Typ Best. nr Ljuskälla Sockel Ø H Vikt DL 5243/35 CDM-T MT G DL 5243/70 CDM-T MT G DL 5243/150 CDM-T MT G DL 5251/50 White SON STH PG DL 5251/100 White SON STH PG

27 DOWNLIGHTS/SPOTLIGHTS DL 74 Downlight för utanpåliggande montage. Stomme av lackerad aluminium. Reflektor av högglanseloxerad renaluminium. Innerdel med elkomponenter monteras. Därefter reflektor med stomme. Finns i ett flertal utföranden beträffande reglering, styrning och anslutning. Ringpaket och glasdekorer gör DL 74 användbar i många miljöer. Möjlighet för anslutning av utanpåliggande ledning med distansbygel, samt montage i lutande tak med speciell snedtakscylinder. IP 20 CE Ringbländskydd Glasskiva Tillbehör Glasskiva med frostad yttre del Glasskiva med blå yttre del Glasskiva med grön yttre del Ringbländskydd vitt Ringbländskydd silvergrått Distans för ytmonterad kabel Typ Best. nr Ljuskälla Sockel Vikt DL 7445/ FSQ GX 24 d-1 1,5 DL 7445/113 HF FSQ GX 24 q-1 1,2 DL 7445/ FSM GX 24 d-2 1,5 DL 7445/118 HF FSMH GX 24 q-2 1,2 DL 7445/ FSM GX 24 d-3 1,5 DL 7445/ HF FSMH GX 24 q-3/4 1,2 DL 7455/ FSM GX 24 d-2 1,8 DL 7455/218 HF FSMH GX 24 q-2 1,5 DL 7455/ FSM GX 24 d-3 1,8 DL 7455/226 HF FSMH GX 24 q-3 1,5 25

28 DOWNLIGHTS/SPOTLIGHTS ALU Downlight för halogenlampa. Stomme av pressgjuten aluminium, som standard vitlackerad kan förses med rak alternativt konisk glasring och 1351 ställbar för olika ljusriktningar (max 45 ). Montage i undertak med snäppfästen. Som tillbehör avbärare för mjuka tak samt lågvoltstransformatorer. IP 20 CE Glasring, vit Glasring, blå Avbärare Elektroniska transformatorer Tillbehör Avbärare mjuka tak Glasring, vit konisk Glasring, blå konisk Glasring, vit rak Glasring, blå rak Transformator, elektronisk 70 VA Transformator, elektronisk 70 VA, för apparatdosa Transformator, elektronisk 105 VA Transformator, elektronisk 150 VA Typ Best. nr Ljuskälla Sockel Ø Ø hålt. Höjd Vikt ALU V max 50 W HRGI GU 5, ,1 ALU V max 50 W HRGI GU 5, ,1 ALU V max 50 W HRGI alt. HARI GZ ,1 26

29 DOWNLIGHTS/SPOTLIGHTS NORDUK Downlight IP 54 för halogenlampa 12 V. Stomme av pressgjuten aluminium med matterat glas i olika färger. Tätt glas IP 54, öppet glas IP 20. Montage i undertak med snäppfästen. Som tillbehör avbärare för mjuka tak samt lågvoltstransformatorer. IP 20/IP 54 CE Öppet glas Vit Blå Amber Avbärare Elektroniska transformatorer Tillbehör Avbärare mjuka tak Transformator, elektronisk 70 VA Transformator, elektronisk 70 VA, för apparatdosa Transformator, elektronisk 105 VA Transformator, elektronisk 150 VA Typ IP 54 IP 20 Ljuskälla Sockel Vikt Norduk max 35 W HRGI GU 5,3 0,4 Norduk max 35 W HRGI GU 5,3 0,4 Norduk max 35 W HRGI GU 5,3 0,4 12 Vit, 32 Blå, 92 Amber 27

30 DOWNLIGHTS/SPOTLIGHTS SEAL Downlight IP 65 för halogenlampa 12V. Stomme av pressgjuten aluminium. Härdat glas i snäppbar ring. Finns i olika utföranden: vit, guld, krom och råaluminium. Montage i undertak med snäppfästen. Som tillbehör avbärare för mjuka tak samt lågvoltstransformatorer. IP 65 CE Råaluminium Vit Guld Krom Avbärare Elektroniska transformatorer Tillbehör Avbärare mjuka tak Transformator, elektronisk 70 VA Transformator, elektronisk 70 VA, för apparatdosa Transformator, elektronisk 105 VA Transformator, elektronisk 150 VA Typ Best. nr. Ljuskälla Sockel Vikt Seal max 35 W HRGI GU 5,3 0,3 Seal max 35 W HRGI GU 5,3 0,3 Seal max 35 W HRGI GU 5,3 0,3 Seal max 35 W HRGI GU 5,3 0,3 01 Vit, 03 Guld, 04 Krom, 08 Råaluminium 28

31 DOWNLIGHTS/SPOTLIGHTS MANTA Spotlight för montage dikt tak eller i strömskena. Stomme av gjuten aluminium, som standard lackerad silvergrå. Försedd med härdat skyddsglas samt ställbar montagebygel. Reflektor av renaluminium. Kan även levereras svart eller vit. Avsedd för metallhalogen- (MT), Mastercolor- (MT) alternativt White SON-lampa (STH). Levereras inklusive ljuskälla. Som tillbehör ställbara avbländare samt takfäste eller 3-fas universaladapter för enkel anslutning i strömskena. IP 20 CE Takfäste Adapter Avbländare Tillbehör Takfäste fas universaladapter Avbländare Typ Best. nr Ljuskälla Sockel Vikt Manta 50 SDW-TG STH GX ,1 Manta 100 SDW-TG STH GX ,1 Manta 70 CDM-T MT G 12 3,1 Manta 150 CDM-T MT G 12 3,1 Manta 70 MH MT G 12 3,1 Manta 150 MH MT G 12 3,1 29

32 30

33 INDUSTRI ID 12 sid 32 ID 15 sid 33 ID 29 sid 34 ID 20 sid 35 ID 25 sid 36 ID 65 sid 37 ID 40 sid DEKOR sid 40 LAMBDA sid

34 INDUSTRI ID 12 Industriarmatur för urladdningslampa, lågenergilampa eller QL-lampa ( h). Stomme av vitlackerad aluzinkplåt. Reflektor av eloxerad renaluminium. Som tillbehör olika typer av avskärmningar. Montage dikt tak eller på bärlina. IP 23T CE Polykarbonatkupa Tvärlamellbländskydd Tillbehör Linfästen Tvärlamellbländskydd 250 W Polykarbonatkupa 250 W Polykarbonatkupa 400 W Planglas 250 W Planglas 400 W För övriga tillbehör se sid. 60. Typ Best. nr Ljuskälla Sockel L B H* c/c Vikt ID 12/80 Hg QE E ID 12/125 Hg QE E ID 12/250 Hg QE E ID 12/400 Hg QE E ID 12/70 NaH-I SE E ID 12/70 NaH-E SE E ID 12/150 NaH-E SE E ID 12/250 NaH-E SE E ID 12/400 NaH-E SE E ID 12/70 CDM-ET ME E ID 12/100 CDM-ET ME E ID 12/150 CDM-ET ME E ID 12/250 MH ME E ID 12/400 MH ME E ID 12/55 QL QL ID 12/85 QL QL ID 12/165 QL QL ID 12/85 PL-H PL-H 2G ID 12/120 PL-H PL-H 2G *) Höjdmått exklusive avskärmningar. 32

35 INDUSTRI ID 15 Kapslad industriarmatur IP 54 för urladdningslampor eller QL-lampa ( h). Stomme av vitlackerad aluzink försedd med härdat klarglas i fällbar ram. Reflektor av metalliserad renaluminium MIRO. Kan förses med optik för olika ljusfördelningar. Som tillbehör rörsäkring och fästen. Montage dikt tak, infälld i undertak, på väggkonsol eller bärlina. IP 54/IP 54T CE AS MH 100cd/1000 lm BI MH 100cd/1000 lm Infällningsram Ställbar konsol Linfäste NB MH 100cd/1000 lm SY MH 100cd/1000 lm Tillbehör Infällningsram Väggkonsol Ställbar konsol Linfästen Rörsäkring För övriga tillbehör se sid. 60. Typ SY AS BI NB Ljuskälla Sockel Vikt ID 15/125 Hg QE E 27 10,5 ID 15/250 Hg QE E 40 11,5 ID 15/150 NaH ST E ID 15/250 NaH * * * * ST E 40 11,5 ID 15/400 NaH * * * * ST E 40 12,5 ID 15/250 MH * * * * MT E 40 11,5 ID 15/400 MH * * * * MT E 40 12,5 ID 15/100 CDM-ET ME E ID 15/150 CDM-ET ME E ID 15/85 QL QL - 7 SY Symmetrisk reflektor AS Asymmetrisk reflektor BI Bisymmetrisk reflektor NB Smalstrålande reflektor *Avsedd för såväl NaH- som MH-ljuskälla 33

36 INDUSTRI ID 29 Öppen armatur för urladdningslampa, IP 23. Stomme och gavlar av aluzink. Reflektor av eloxerad renaluminium, enkelt demonterbar utan verktyg. Som tillbehör tvärlamellbländskydd. Montage dikt tak, på väggkonsol eller lina. Linöverfall ingår. IP 23T CE Tillbehör Tvärlamellbländskydd, fällbart Konsol 45/ Ställbar konsol För övriga tillbehör se sid. 60. Typ Best. nr Ljuskälla Sockel Vikt ID 29/80 Hg QE E 27 3 ID 29/125 Hg QE E 27 3 ID 29/70 NaH SE E

37 INDUSTRI ID 20 Kapslad armatur IP 44. Stomme av aluzink med gavlar av slagtålig plast. Kupa av klar linjeprismatisk akryl. Montage dikt tak eller vägg, på lina eller väggkonsol. Anslutning via gavel eller i centrum. Som standard överkopplingsbar plint. Kan förses med överkopplingsledning. Finns i ett flertal utföranden beträffande styrning, montage och anslutning samt med inbyggd nödljusenhet (NÖD). Kan även erhållas vitlackerad (V). Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 44T CE Vitlackerad Linfäste B L c/c Tillbehör 3-fas överkoppling 28/36/54 W fas överkoppling 35/49/58 W Konsol 45/ Linfästen Skyddsrumsbygel Ställbar konsol H För övriga tillbehör se sid. 60. Typ Best. nr L B H c/c Vikt ID 20/ ID 20/ ID 20/ ID 20/ ID 20/ ID 20/ ID 20/ ID 20/ ID 20/ ID 20/ ID 20/218 HF ID 20/236 HF ID 20/258 HF Tilläggsbeteckningar: vitlackerad V; nödljusenhet NÖD 35

38 INDUSTRI ID 25 Kapslad industriarmatur IP 44. Stomme av aluzink med gavlar av UVbeständig slagtålig plast. Underglas av transparent polykarbonat. Reflektor av metalliserad renaluminium MIRO. Montage dikt tak, på bärlina eller väggkonsol. Som standard med 3-fas överkoppling 2,5 mm 2. Finns i ett flertal utföranden beträffande styrning, montage och anslutning samt med inbyggd nödljusenhet (NÖD). Kan även erhållas vitlackerad (V). Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 44T CE Fällbart underglas T5 50cd/1000 lm T8 50cd/1000 lm Linfäste B L c/c H Tillbehör Konsol 45/ Linfästen Skyddsrumsbygel Ställbar konsol För övriga tillbehör se sid. 60. Typ Best. nr L B H c/c Vikt ID 25/ ID 25/ ID 25/ ID 25/ ID 25/ ID 25/ ID 25/ ID 25/ ID 25/ ID 25/ ID 25/218 HF ID 25/236 HF ID 25/258 HF Tilläggsbeteckningar: vitlackerad V; nödljusenhet NÖD 36

39 INDUSTRI ID 65 Kapslad armatur IP 65. Stomme av glasfiberarmerad plast och kupa som standard av akryl. Kuplås av rostfritt stål. Alternativt kupa av polykarbonat. Som tillbehör reflektor. Montage dikt tak, på armaturskena eller lina. Som standard 3-fas överkoppling 2,5 mm 2 för 58 W, för övriga 1,5 mm 2. Genomföring i gavel. Kan förses med jordad anslutningsledning. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 65 CE Linfäste Tillbehör Linfäste Reflektor 18 W Reflektor 28/36/54 W Reflektor 35/49/58 W För övriga tillbehör se sid. 60 Typ Best. nr L B H c/c Vikt ID 65/ ID 65/ ID 65/236 HF ID 65/ ID 65/258 HF ID 65/ ID 65/ ID 65/ ID 65/

40 INDUSTRI ID 40 Öppen industriarmatur IP 23. Stomme och gavlar av aluzink. T5-modeller som standard med reflektor av metalliserad renaluminium MIRO. T8-modeller som standard med reflektor av eloxerad renaluminium. Reflektor enkelt demonterbar utan verktyg. Som tillbehör låsbart tvärlamellbländskydd. Flexibelt montage dikt tak, på armaturskena eller lina. Linöverfall ingår. Finns även för montage i systemtak med specialbyglar. Som standard med 3-fas överkoppling 2,5 mm 2. Kan även förses med anslutningsledning och adapter för strömskena. Alternativt med monterad anslutningsledning och snabbkopplingar. Finns i ett flertal utföranden beträffande styrning, montage och anslutning samt med inbyggd nödljusenhet (NÖD). Kan även erhållas vitlackerad (V). Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. IP 23T CE

41 INDUSTRI ID 40 Ställbar konsol Fäste för systemtak Låsbart bländskydd, nedfällt Snabbkoppling Tillbehör Ställbar konsol Fäste för systemtak Bländskydd ID40/36W Bländskydd ID40/58W Bländskydd ID40/28-54W Bländskydd ID40/ W För övriga tillbehör se sid. 60. Linöverfall T5 Typ M B S H H+ * L B H c/c Vikt ID 40/ ID 40/ ,5 ID 40/ ,5 ID 40/ ID 40/ ID 40/ ID 40/ ,5 ID 40/ ,5 ID 40/ ID 40/ ,5 ID 40/ ,5 M Medelstrålande B Bredstrålande S Smalstrålande H Höglagerutförande H+ Maximerat höglagerutförande * Bredd 238 Höjd 120 Tilläggsbeteckningar: vitlackerad V; nödljusenhet NÖD T8 Typ M Std M MIRO H MIRO H MIRO+ * L B H c/c Vikt ID 40/ ,5 ID 40/118 HF ID 40/ ID 40/136 HF ,5 ID 40/ ID 40/158 HF ,5 ID 40/ ID 40/218 HF ,5 ID 40/ ID 40/236 HF ,5 ID 40/ ,5 ID 40/258 HF ,5 ID 40/336 HF ID 40/ ,5 ID 40/358 HF M Medelstrålande H Höglagerutförande H MIRO+ Maximerat höglagerutförande * Bredd 238 Höjd 120 Tilläggsbeteckningar: vitlackerad V; nödljusenhet NÖD 39

42 INDUSTRI DEKOR Pendelarmatur för ett flertal ljuskällor. Stomme, driftdonsenhet och takfäste av pressgjuten aluminium. Reflektor av transparent akryl med linjeprismatiskt mönster på insida. Slät utsida för enklare rengöring. Som standard med takfäste inklusive 2 st friktionslås för dubbel wirependel samt anslutningsledning 1,5 m. Kan även levereras med separat driftdonsbox för placering ovan undertak (SEP). Dekor E27 avsedd för glödlampa eller lågenergilampa, exempelvis PLE-T. Levereras inklusive ljuskällor. IP 20 CE Takfäste Skyddsglas Tillbehör Skyddsglas Frostad reflektor Aluminiumfärgad reflektor Typ Std. SEP Ljuskälla Sockel Vikt Std. Vikt SEP* Dekor E IAA alt. FBT E27 1,4 - Dekor 50 Hg QE E27 3,5 1,4 Dekor 80 Hg QE E27 3,5 1,4 Dekor 125 Hg QE E27 3,5 1,4 Dekor 70 NaH SE E27 3,5 1,4 Dekor 70 MH ME E27 3,5 1,4 Dekor 100 MH ME E27 3,5 1,4 Dekor 150 MH ME E27 3,5 1,4 Dekor 70 CDM-T MT G 12 3,5 1,4 Dekor 150 CDM-T MT G 12 3,5 1,4 Dekor FSQ alt. FSM GX 24 d-3 2,5 1,4 Dekor 126/132/142 HF FSMH GX 24 q-3/4 2,5 1,4 SEP Separat driftdonsbox * Vikt exkl. driftdonsbox 40

43 UTOMHUS LAMBDA Industriarmatur för vertikal lampa IP 23 alt. IP 65. Stomme av pressgjuten aluminium, som standard lackerad silvergrå. Trycksvarvad reflektor av eloxerad aluminium. Alternativt skärm av transparent akryl med linjeprismatiskt mönster på insida. Som standard montage i kedjependel. Som tillbehör fällbart skyddsglas IP 65 samt skyddsgaller. IP 23/IP 65 CE Skyddsgaller Skyddsglas för akrylskärm Armatur med skyddsglas Tillbehör Skyddsgaller smalstrålande Skyddsgaller bredstrålande Skyddsglas IP 65 smalstrålande Skyddsglas IP 65 bredstrålande Skyddsglas för akrylskärm Typ Smalstrålande Bredstrålande Akrylskärm Ljuskälla Sockel Vikt Lambda 250 Hg QE E40 6 Lambda 400 Hg QE E40 6 Lambda 150 NaH SE E40 6 Lambda 250 NaH SE E40 6 Lambda 400 NaH SE E40 6 Lambda 250 MH ME E40 6 Lambda 400 MH ME E40 6 Lambda 150 CDM-ET ME E

44 42

45 NÖDLJUS RAPIDA sid 44 DOMINA sid 45 MYLIGHT sid 46 INBYGGNADSSATS sid 47 Utöver de produkter vi här presenterar kan vi erbjuda ett stort sortiment av alternativa armaturer, mobila enheter samt större stationära centralenheter. Kontakta oss för närmare information. Dimensionering av ljusstyrka vid nödljusdrift Rekommenderade lägsta värde på ljusstyrkan vid golv för följande exempel: Samlingslokaler och öppna ytor 0,5 lux Gångstråk och korridorer 1 lux Trappor 5 lux Högriskarbetsplatser 15 lux Rekommenderad jämnhet vid utrymningsvägar 40% (Emin/Emax) Dimensionering av nödljusskylt (enl. europeisk standard EN 1838) d = s x p d = avstånd till skylt (m) s (konstant) = 100 för ytterbelyst alt. 200 för innerbelyst skylt p = skyltens höjd (m) 43

46 NÖDLJUS RAPIDA Nödljusarmatur med eller utan piktogram. Batteri-backup för 60 min. drift. Försedd med laddningsindikator. Front och stomme av självsläckande polykarbonat. Enkelt montage med snabbmonteringssats. Som tillbehör front för dubbelsidigt utförande inkl. piktogram, samt infällningssats. Finns i ett flertal utföranden beträffande backup-tid. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. Levereras inklusive ljuskälla. IP 40 CE Monteringssats Dubbelsidigt utförande Piktogramsats Tillbehör Piktogramsats, enkelsidig 8W Piktogramsats, enkelsidig 18W Dubbelsidigt utförande, 8W Flaggmontageplåt 8W Infällningssats, 8W Skyddsgaller, 8W Typ Best. nr Ljuskälla Sockel L B H Vikt Rapida 108 T W FDH G ,9 Rapida 118 T W FD G ,1 44

47 NÖDLJUS DOMINA Nödljusarmatur med eller utan piktogram. Batteri-backup för 60 min. drift. Front och stomme av självsläckande polykarbonat. Med inbyggd självtest för armaturens funktion och batteriets kondition. Indikeras med lysdioder. Som tillbehör front för dubbelsidigt utförande inkl. piktogram. Finns i ett flertal utföranden beträffande backup-tid. Ljuskällor: FDH (T5) med sockel G5; FD (T8) med sockel G13. Levereras inklusive ljuskälla. IP 65 CE Dubbelsidigt utförande Piktogramsats Tillbehör Piktogramsats, enkelsidig 8W Piktogramsats, enkelsidig 18W Dubbelsidigt utförande, 8W Flaggmontageplåt 8W Skyddsgaller, 8W Skyddsgaller, 18W Typ Best. nr Ljuskälla Sockel L B H Vikt Domina 108 T W FDH G ,9 Domina 118 T W FD G ,2 45

48 NÖDLJUS MYLIGHT Portabel laddningsbar nödljuslampa med kallkatodlysrör 2,1 W (65 Lm). Hölje och front av slagtålig plast. Dubbelisolerad. Armaturen försedd med on/off-brytare, fällbar stickpropp samt laddningsindikator. Max. 2 tim. batteridrift och 24 tim. laddningstid. Exempel på användningsområden: I hem, i garage, i barnrum, på äldreboende. IP 40 CE Enkel montering med upphängningskrok MyLight på laddning Typ Best. nr Vikt MyLight ,4 46

49 NÖDLJUS INBYGGNADSSATS Nödljusutrustning för inbyggnad i de flesta av våra standardarmaturer, för W. Avsedd för såväl T5- som T8-armaturer. Finns även i utförande med självtest (R8 ACT). Exempel på armaturer som kan utrustas med nödljus. Typ Effekt Best. nr R W R8 ACT* 14-58W *Avsedd för självtest. 47

50 48

51 UTOMHUS ARTE sid 50 VG 4/5 sid 51 VG 9/10 sid VG 12 sid AERO sid 56 TECNO sid 57 SISTEMA sid 58 ICARO sid 59 PEGASO sid
