Diskbänkar. Kap 2 BSAB PUF.11. På rostfritt stativ FR 204. På rostfria konsoler FR 205. På rostfria benbockar FR 206.

Transkript

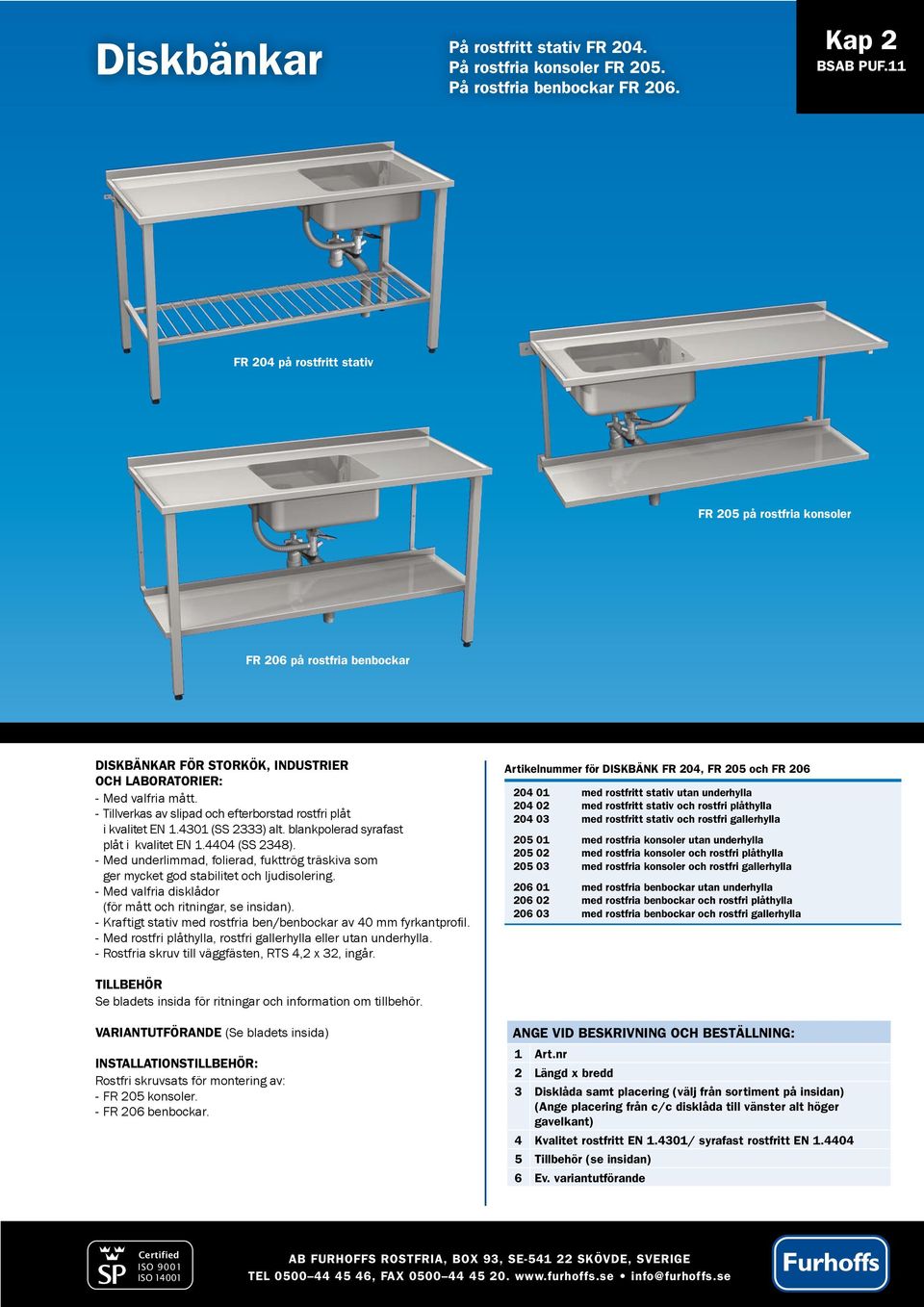

1 Diskbänkar På rostfritt stativ FR 204. På rostfria konsoler FR 205. På rostfria benbockar FR 206. Kap 2 BSAB PUF.11 FR 204 på rostfritt stativ FR 205 på rostfria konsoler FR 206 på rostfria benbockar DISKBÄNKAR FÖR STORKÖK, INDUSTRIER OCH LABORATORIER: - Med valfria mått. - Tillverkas av slipad och efterborstad rostfri plåt i kvalitet EN (SS 2333) alt. blankpolerad syrafast plåt i kvalitet EN (SS 2348). - Med underlimmad, folierad, fukttrög träskiva som ger mycket god stabilitet och ljudisolering. - Med valfria disklådor (för mått och ritningar, se insidan). - Kraftigt stativ med rostfria ben/benbockar av 40 mm fyrkantprofil. - Med rostfri plåthylla, rostfri gallerhylla eller utan underhylla. - Rostfria skruv till väggfästen, RTS 4,2 x 32, ingår. Artikelnummer för DISKBÄNK FR 204, FR 205 och FR med rostfritt stativ utan underhylla med rostfritt stativ och rostfri plåthylla med rostfritt stativ och rostfri gallerhylla med rostfria konsoler utan underhylla med rostfria konsoler och rostfri plåthylla med rostfria konsoler och rostfri gallerhylla med rostfria benbockar utan underhylla med rostfria benbockar och rostfri plåthylla med rostfria benbockar och rostfri gallerhylla TILLBEHÖR Se bladets insida för ritningar och information om tillbehör. VARIANTUTFÖRANDE (Se bladets insida) INSTALLATIONSTILLBEHÖR: Rostfri skruvsats för montering av: - FR 205 konsoler. - FR 206 benbockar. ANGE VID BESKRIVNING OCH BESTÄLLNING: 1 Art.nr 2 Längd x bredd 3 Disklåda samt placering (välj från sortiment på insidan) (Ange placering från c/c disklåda till vänster alt höger gavelkant) 4 Kvalitet rostfritt EN / syrafast rostfritt EN Tillbehör (se insidan) 6 Ev. variantutförande ISO 11 TEL , FAX info@furhoffs.se

2 Diskbänkar FR 204, FR 205, FR 206 FR 204 med rostfritt stativ Std 70, min Antal benpar Bänklängd, mm 2 st st st 3510 c/c vänster Valfri bredd standard 620 (min. 110) (min. 110) c/c höger FR 205 med rostfria konsoler Ø Antal konsoler Bänklängd, mm 2 st st st Valfri bredd standard 620 Std 70, min 50. (min. 110) c/c vänster c/c höger (min. 110) FR 206 med rostfria benbockar Ø 11 Antal benbockar Bänklängd, mm 2 st st st 3510 (min. 110) (min. 110) Std. 70,min 50 Valfri bredd standard 620 c/c vänster c/c höger 310 REV 112 Vissa kombinationer av disklådor, skåp, hurtsar m.m. kan behöva kompletteras med fler benpar, konsoler eller benbockar. ISO 11 TEL , FAX info@furhoffs.se

3 /180 Diskbänkar FR 204, FR 205, FR 206 tillbehör Ø115 Ø G1½ utv Ø125 Volym ca 1,0 L Lådhöjd 135 eller 180 mm Korghöjd 185 mm SILHINK Art.nr 2SH11 Upplyftbar silhink. Ytterbehållaren är insvetsad i disklådans botten. DRAGLÅDA Art.nr 2DL01, höjd 135 mm. DRAGLÅDA Art.nr 2DL02, höjd 180 mm. Med lådförstycke på expansionsbeslag. Inkl. rostfri insatslåda för förvaring av t.ex verktyg och dyl. (kan ersättas av gastronormkantin). TRÅDKORG Art.nr 2TK Av plastbelagd tråd. Monterad på rostfria gejdrar LÅDHURTS Art.nr 2LH01, 3 st GN 1/1 150 LÅDHURTS Art.nr 2LH02, 4 st GN 1/1 100 Av rostfri plåt med 3 eller 4 lådförstycken på expansionsbeslag med upphängningsram för gastronormkantiner. Inkl. 3 resp 4 st kantiner av plast GN 1/1. ENKELSKÅP Art.nr 2ES02 Av rostfri plåt med löstagbar innerhylla som är flyttbar i 3 lägen. Dörren har dolda, självstängande gångjärn med dämpningsfunktion för tyst stängning. Levereras med vänsterhängd dörr som enkelt är vändbar till högerhängd. DUBBELSKÅP Art.nr 2DS02 Av rostfri plåt med löstagbar innerhylla som är flyttbar i 3 lägen. Dörrarna har dolda, självstängande gångjärn med dämpningsfunktion för tyst stängning. Bänkarna utförs som standard utan blandarhål måste beställas som variantutförande enligt nedan: BLANDARHÅL Art.nr 2HB35 Fabriksborrat blandarhål utförs med Ø35 mm (för enhålsblandare om inget annat anges). Placeringen är mitt bakom enkellådan eller mellan de två lådorna på en dubbellåda samt c/c 35 mm från disklådans bakkant. På begäran kan annan placering eller håldiameter utföras. Vissa designblandare bygger extra mycket bakåt mot vägg och i kombination med vald disklåda och/eller bakkant kan det hända att den inte får plats. GIPSAVSKILJARE Art.nr 2GA Av rostfritt stål. Kundanpassade speciallösningar är vår styrka. Kontakta oss om projekterings- och ritningshjälp. Med reservation för eventuella ändringar. ISO 11 TEL , FAX info@furhoffs.se

4 Diskbänkar FR 204, FR 205, FR 206 VARIANTUTFÖRANDE (Se även bladets baksida för fler varianter) Blankpolerad yta för kvalitet EN Ram av fyrkantprofil. I utrymmen där inget organiskt material får förekomma kan den underlimmade träskivan ersättas med rostfri ram av fyrkantprofil. Dubbelplåtutförande. Ordinarie diskbänksplåt förses med en underlimmad rostfri plåt samt ram av rostfri fyrkantprofil. Täckt undersida med silikontätade fogar runt ytterkant och mot ev. disklåda. Höj- och sänkbart stativ manövrerat med vev eller elektriskt. Standard ställbarhet mm. Täckta sidor: gavel-, fram- och/eller baksida. Dörrar på framsidan. Lås till skåpsdörrar. Skraphål/hål för avfall. Med eller utan lock. Randspolning i disklådor. Öppet stativ med stag endast i bakkant. Helsvetsat stativ. Kundanpassade speciallösningar är vår styrka. Kontakta oss om projekterings- och ritningshjälp. Med reservation för eventuella ändringar. ISO 11 TEL , FAX info@furhoffs.se

5 Variantutförande Diskbänkar FR 204, FR 205, FR 206 DISKLÅDOR: Även disklådor från FR 208-sortimentet kan väljas. K-50 BE BD Låddjup 160/200 Låddjup 200 Låddjup 200 BE BD BE Låddjup 240 Låddjup 240 Låddjup 240 BD-70 BE-special BD-special Låddjup 240 Låddjup 240 eller 360 Låddjup 240 eller 360 BE-special kan även utföras med mått som är helt kundanpassade. BD-special kan även utföras med mått som är helt kundanpassade. STANDARDKANTER: Framkant och gavelkanter: C 25 VARIANTER PÅ KANTER: Alla kanter: G Bakkant: Gavelkanter: J J R8 R8 AVLOPPSUTFÖRANDE: BE- och BD-lådor är försedda med förkromad avloppsventil R 1 1/2, bräddavlopp och vattenlås av plast. I K-50 är den högra lådan försedd med avloppsventil. (Tratten till vänster har ingen avstängning.) ISO 11 TEL , FAX info@furhoffs.se

6 Diskbänkar FR 204, FR 205, FR 206 VARIANTUTFÖRANDE (Se även bladets insida för fler varianter) Fullbredd på gallerhylla. Fullbredd på plåthylla. ISO 11 TEL , FAX info@furhoffs.se
