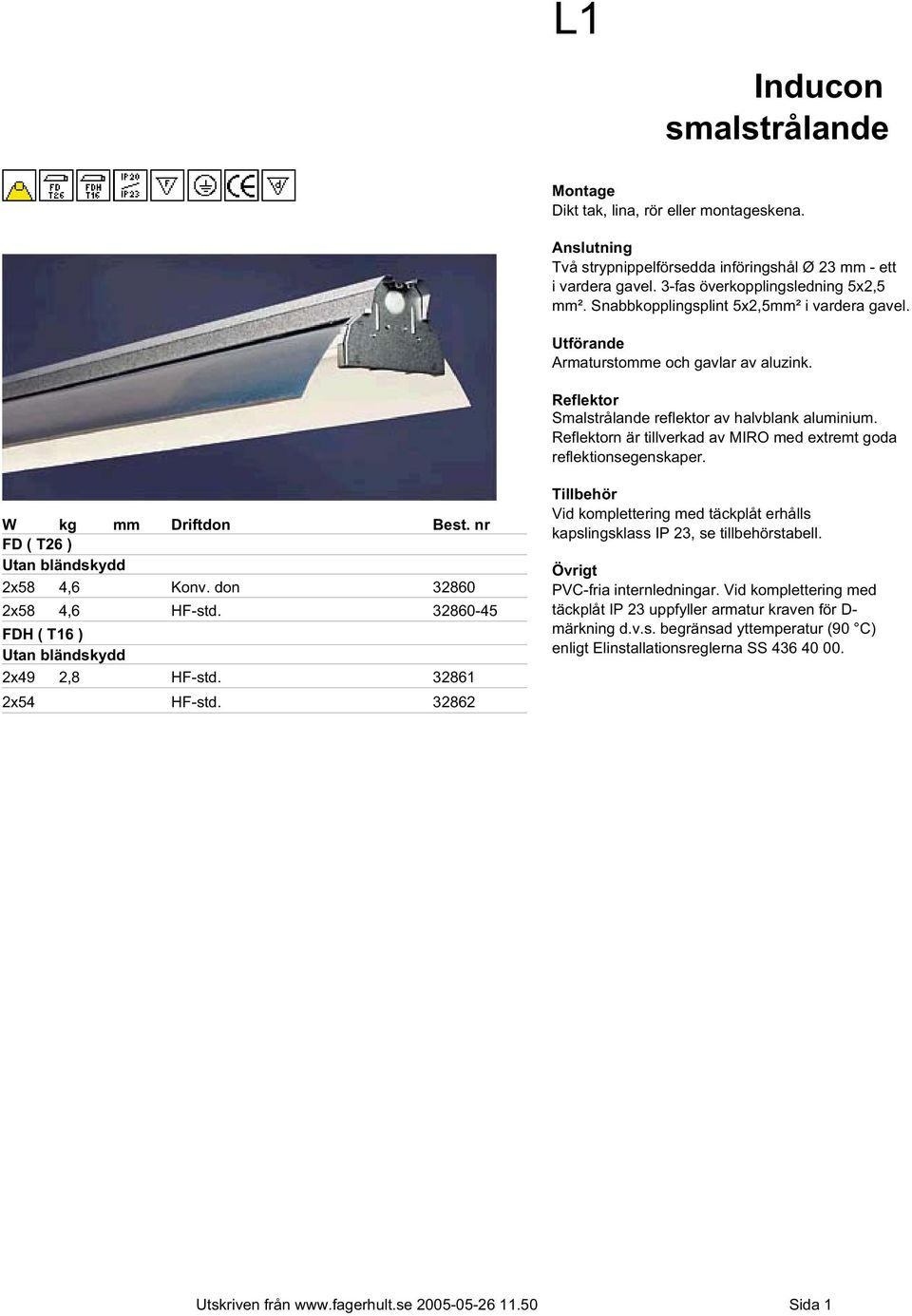

1 Inducon smalstrålande Montage Dikt tak, lina, rör eller montageskena. Anslutning Två strypnippelförsedda införingshål Ø 23 mm - ett i vardera gavel. 3-fas överkopplingsledning 5x2,5 mm². Snabbkopplingsplint 5x2,5mm² i vardera gavel. Utförande Armaturstomme och gavlar av aluzink. Reflektor Smalstrålande reflektor av halvblank aluminium. Reflektorn är tillverkad av MIRO med extremt goda reflektionsegenskaper. W kg mm Driftdon Best. nr FD ( T26 ) Utan bländskydd 2x58 4,6 Konv. don x58 4,6 HF-std FDH ( T16 ) Utan bländskydd 2x49 2,8 HF-std x54 HF-std Tillbehör Vid komplettering med täckplåt erhålls kapslingsklass IP 23, se tillbehörstabell. Övrigt PVC-fria internledningar. Vid komplettering med täckplåt IP 23 uppfyller armatur kraven för D- märkning d.v.s. begränsad yttemperatur (90 C) enligt Elinstallationsreglerna SS Utskriven från Sida 1

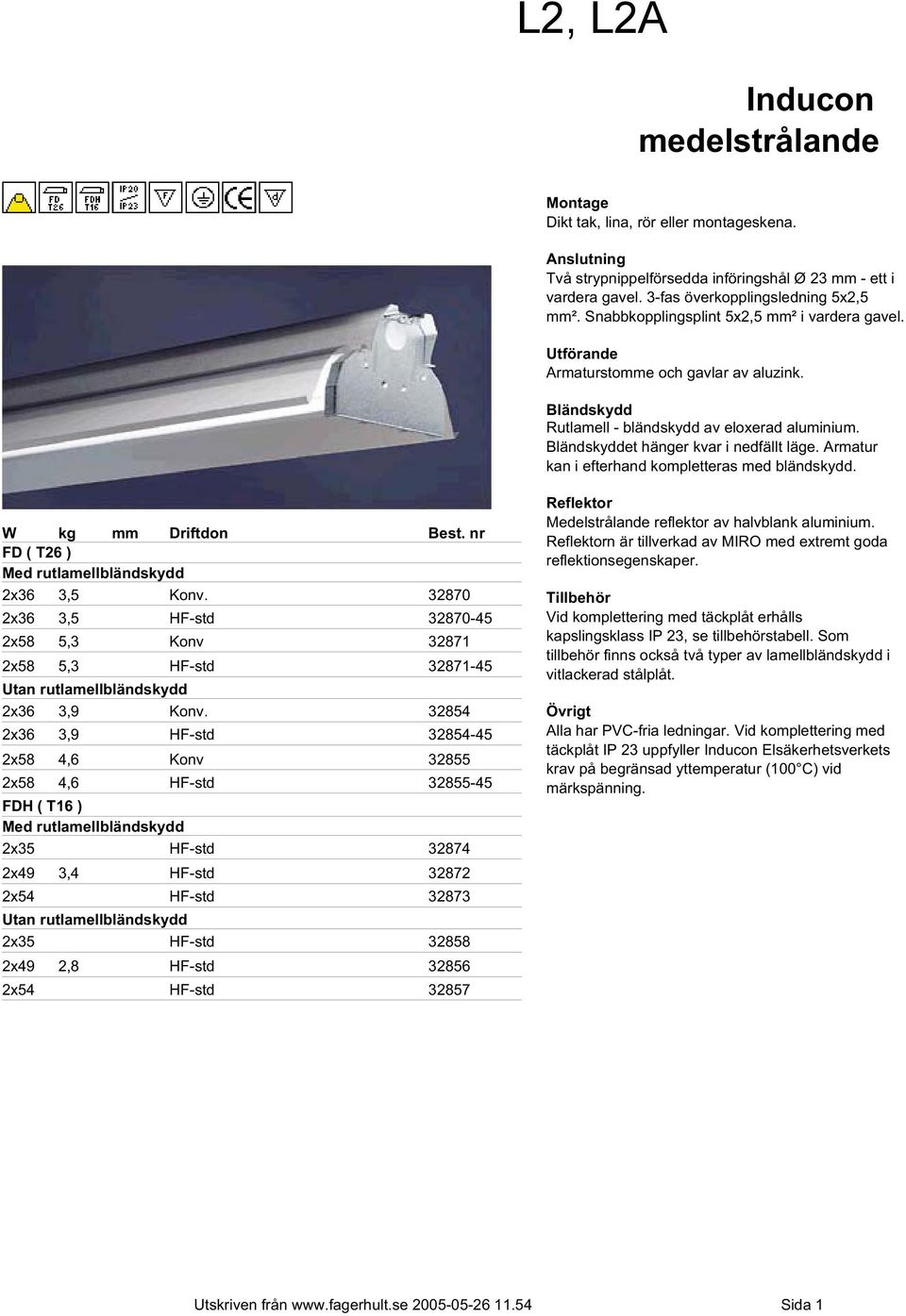

2 Inducon medelstrålande Montage Dikt tak, lina, rör eller montageskena. Anslutning Två strypnippelförsedda införingshål Ø 23 mm - ett i vardera gavel. 3-fas överkopplingsledning 5x2,5 mm². Snabbkopplingsplint 5x2,5 mm² i vardera gavel. Utförande Armaturstomme och gavlar av aluzink. Bländskydd Rutlamell - bländskydd av eloxerad aluminium. Bländskyddet hänger kvar i nedfällt läge. Armatur kan i efterhand kompletteras med bländskydd. W kg mm Driftdon Best. nr FD ( T26 ) Med rutlamellbländskydd 2x36 3,5 Konv x36 3,5 HF-std x58 5,3 Konv x58 5,3 HF-std Utan rutlamellbländskydd 2x36 3,9 Konv x36 3,9 HF-std x58 4,6 Konv x58 4,6 HF-std FDH ( T16 ) Med rutlamellbländskydd 2x35 HF-std x49 3,4 HF-std x54 HF-std Utan rutlamellbländskydd 2x35 HF-std x49 2,8 HF-std x54 HF-std Reflektor Medelstrålande reflektor av halvblank aluminium. Reflektorn är tillverkad av MIRO med extremt goda reflektionsegenskaper. Tillbehör Vid komplettering med täckplåt erhålls kapslingsklass IP 23, se tillbehörstabell. Som tillbehör finns också två typer av lamellbländskydd i vitlackerad stålplåt. Övrigt Alla har PVC-fria ledningar. Vid komplettering med täckplåt IP 23 uppfyller Inducon Elsäkerhetsverkets krav på begränsad yttemperatur (100 C) vid märkspänning. Utskriven från Sida 1

3 Februari 2003, flik 4 QUARTOLAMP INOMHUS Design: Torsten Thorup, Claus Bonderup Fox Design AB Box 2081, Stockholm Tel: Fax: E-post: info@foxdesign.se Hemsida: Utställningar: Skeppsbron 3, Malmö Södra Allégatan 2B, Göteborg Kornhamnstorg 49, Stockholm

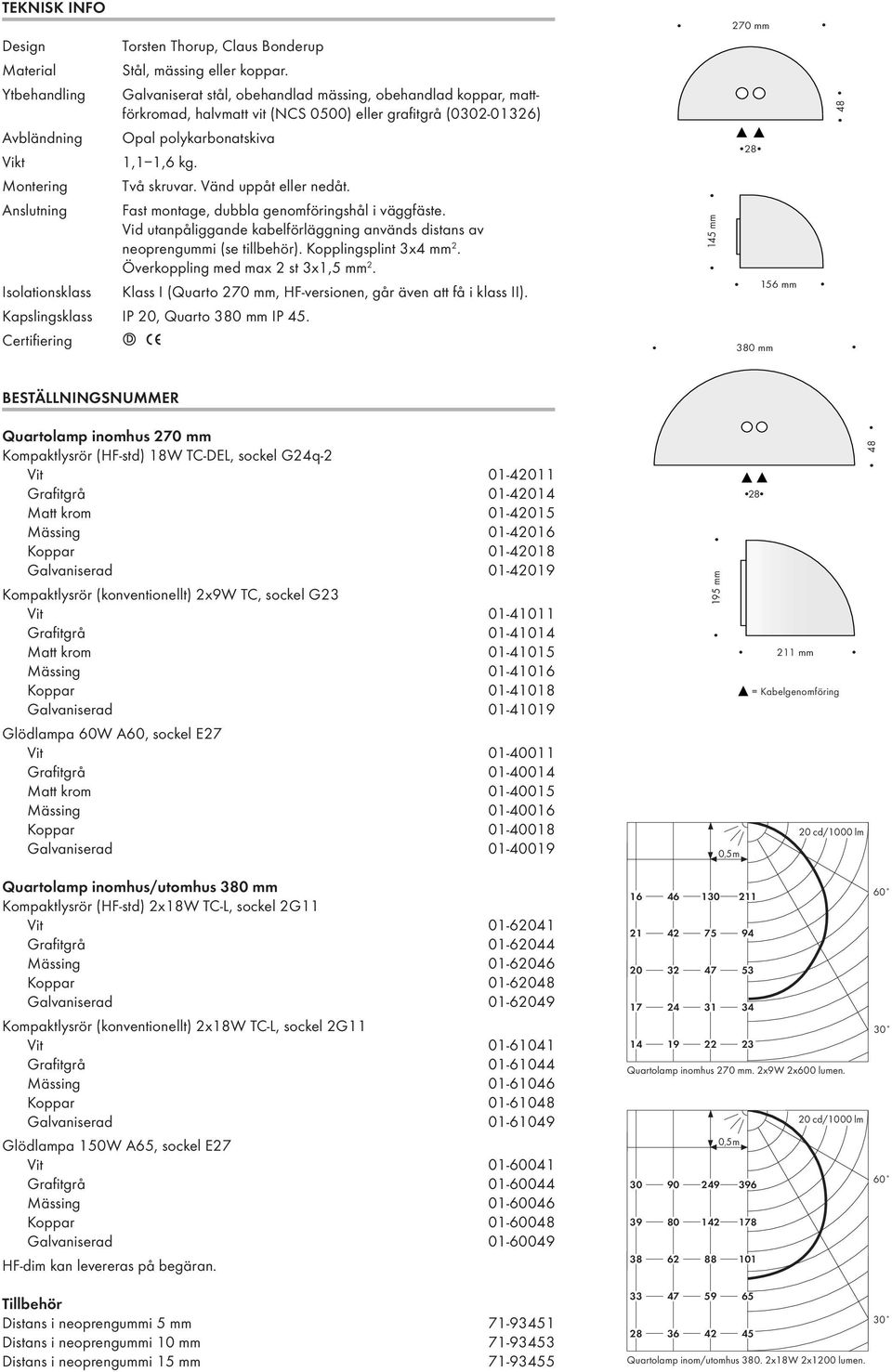

4 TEKNISK INFO Design Material Torsten Thorup, Claus Bonderup Stål, mässing eller koppar. 270 mm Ytbehandling Avbländning Vikt Montering Anslutning Isolationsklass Galvaniserat stål, obehandlad mässing, obehandlad koppar, mattförkromad, halvmatt vit (NCS 0500) eller grafitgrå ( ) Opal polykarbonatskiva 1,1 1,6 kg. Två skruvar. Vänd uppåt eller nedåt. Fast montage, dubbla genomföringshål i väggfäste. Vid utanpåliggande kabelförläggning används distans av neoprengummi (se tillbehör). Kopplingsplint 3x4 mm 2. Överkoppling med max 2 st 3x1,5 mm 2. Klass I (Quarto 270 mm, HF-versionen, går även att få i klass II). 145 mm mm 48 Kapslingsklass IP 20, Quarto 380 mm IP 45. Certifiering 380 mm BESTÄLLNINGSNUMMER Quartolamp inomhus 270 mm Kompaktlysrör (HF-std) 18W TC-DEL, sockel G24q-2 Vit Grafitgrå Matt krom Mässing Koppar Galvaniserad Kompaktlysrör (konventionellt) 2x9W TC, sockel G23 Vit Grafitgrå Matt krom Mässing Koppar Galvaniserad Glödlampa 60W A60, sockel E27 Vit Grafitgrå Matt krom Mässing Koppar Galvaniserad mm 0,5m mm = Kabelgenomföring 20 cd/1000 lm 48 Quartolamp inomhus/utomhus 380 mm Kompaktlysrör (HF-std) 2x18W TC-L, sockel 2G11 Vit Grafitgrå Mässing Koppar Galvaniserad Kompaktlysrör (konventionellt) 2x18W TC-L, sockel 2G11 Vit Grafitgrå Mässing Koppar Galvaniserad Glödlampa 150W A65, sockel E27 Vit Grafitgrå Mässing Koppar Galvaniserad HF-dim kan levereras på begäran. Tillbehör Distans i neoprengummi 5 mm Distans i neoprengummi 10 mm Distans i neoprengummi 15 mm Quartolamp inomhus 270 mm. 2x9W 2x600 lumen. 20 cd/1000 lm 0,5m Quartolamp inom/utomhus x18W 2x1200 lumen

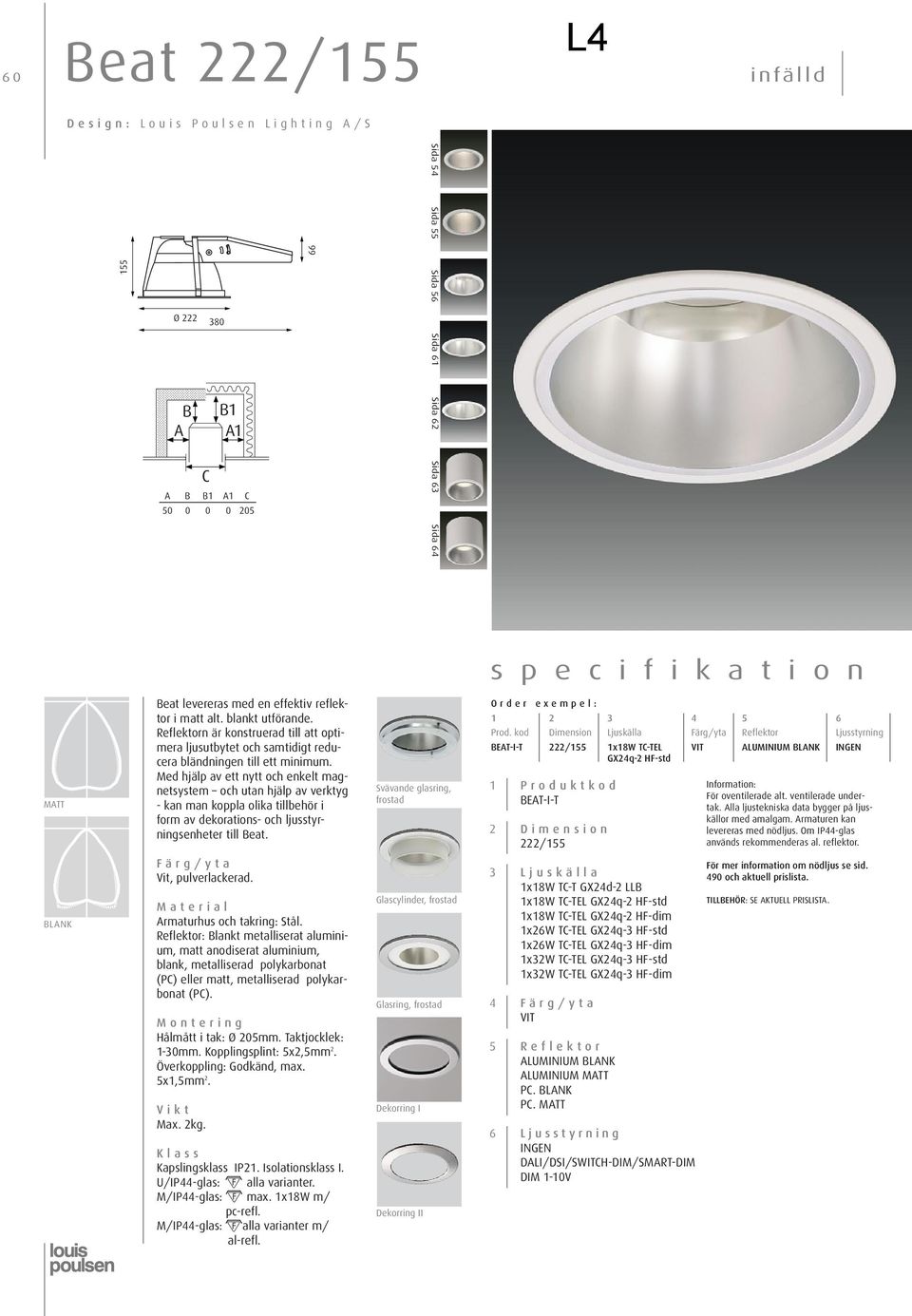

5

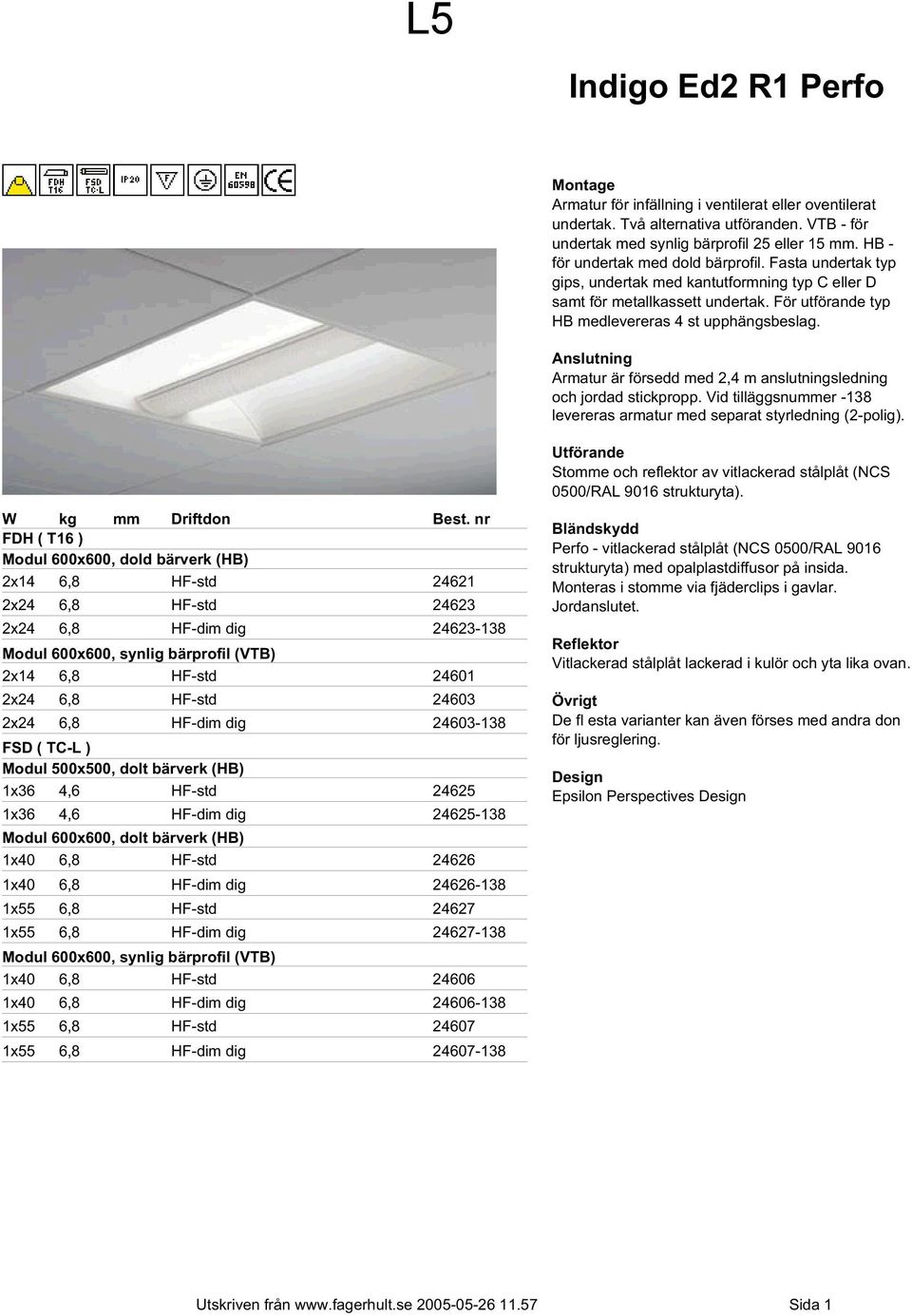

6 Indigo Ed2 R1 Perfo Montage Armatur för infällning i ventilerat eller oventilerat undertak. Två alternativa utföranden. VTB - för undertak med synlig bärprofil 25 eller 15 mm. HB - för undertak med dold bärprofil. Fasta undertak typ gips, undertak med kantutformning typ C eller D samt för metallkassett undertak. För utförande typ HB medlevereras 4 st upphängsbeslag. Anslutning Armatur är försedd med 2,4 m anslutningsledning och jordad stickpropp. Vid tilläggsnummer -138 levereras armatur med separat styrledning (2-polig). Utförande Stomme och reflektor av vitlackerad stålplåt (NCS 0500/RAL 9016 strukturyta). W kg mm Driftdon Best. nr FDH ( T16 ) Modul 600x600, dold bärverk (HB) 2x14 6,8 HF-std x24 6,8 HF-std x24 6,8 HF-dim dig Modul 600x600, synlig bärprofil (VTB) 2x14 6,8 HF-std x24 6,8 HF-std x24 6,8 HF-dim dig FSD ( TC-L ) Modul 500x500, dolt bärverk (HB) 1x36 4,6 HF-std x36 4,6 HF-dim dig Modul 600x600, dolt bärverk (HB) 1x40 6,8 HF-std x40 6,8 HF-dim dig x55 6,8 HF-std x55 6,8 HF-dim dig Modul 600x600, synlig bärprofil (VTB) 1x40 6,8 HF-std x40 6,8 HF-dim dig x55 6,8 HF-std x55 6,8 HF-dim dig Bländskydd Perfo - vitlackerad stålplåt (NCS 0500/RAL 9016 strukturyta) med opalplastdiffusor på insida. Monteras i stomme via fjäderclips i gavlar. Jordanslutet. Reflektor Vitlackerad stålplåt lackerad i kulör och yta lika ovan. Övrigt De fl esta varianter kan även förses med andra don för ljusreglering. Design Epsilon Perspectives Design Utskriven från Sida 1

7 AllFive klar Montage Dikt tak, lina, wire och horisontellt på vägg. Vid montage med medföljande packningar erhålls kapslingsklass IP 44, utan packningar IP rörs armaturen är inte balanserad, därför bör linmontage undvikas. Anslutning Fyra strypnippelförsedda införingshål - två Ø 19 mm i armaturens ovansida samt en Ø 16 mm knockout i vardera gavel. Snabbkopplingsplint 5x2,5 mm2 i armaturens mitt möjliggör överkoppling. Armaturen fi nns även i utförande med 3-fas överkopplingsledning 5x1,5 mm² och snabbkopplingsplint vid vardera gavel (-143). W kg mm Best. nr FDH ( T16 ) 1x14 1, x28 2, x35 2, x49 2, x14 1, x28 2, x35 2, x49 2, Armatur med emled 1x28 2, x35 2, Utförande Stomme av vitlackerad aluzink (NCS 0500/RAL 9016). Gavlar i ASA-plast. Nödljus AllFive med emled fi nns i 1x28 W och 1x35 W. Information om emled och hur dess funktion säkerställs fi nns på sid När armatur med emled monteras med medföljande packningar erhålls kapslingsklass IP 23, utan packningar IP 20. Bländskydd Klar kupa av extruderad akryl med prismatiskt undersida och linjemönstrade sidor. Övrigt Reflektor av högglansolexerad aluminium finns som tillbehör till 2-rörsvarianterna. Armatur kan kompletteras med skyddsrumsbygel som uppfyller Räddningsverkets bestämmelser; SR - 1:a utgåvan. Utskriven från Sida 1

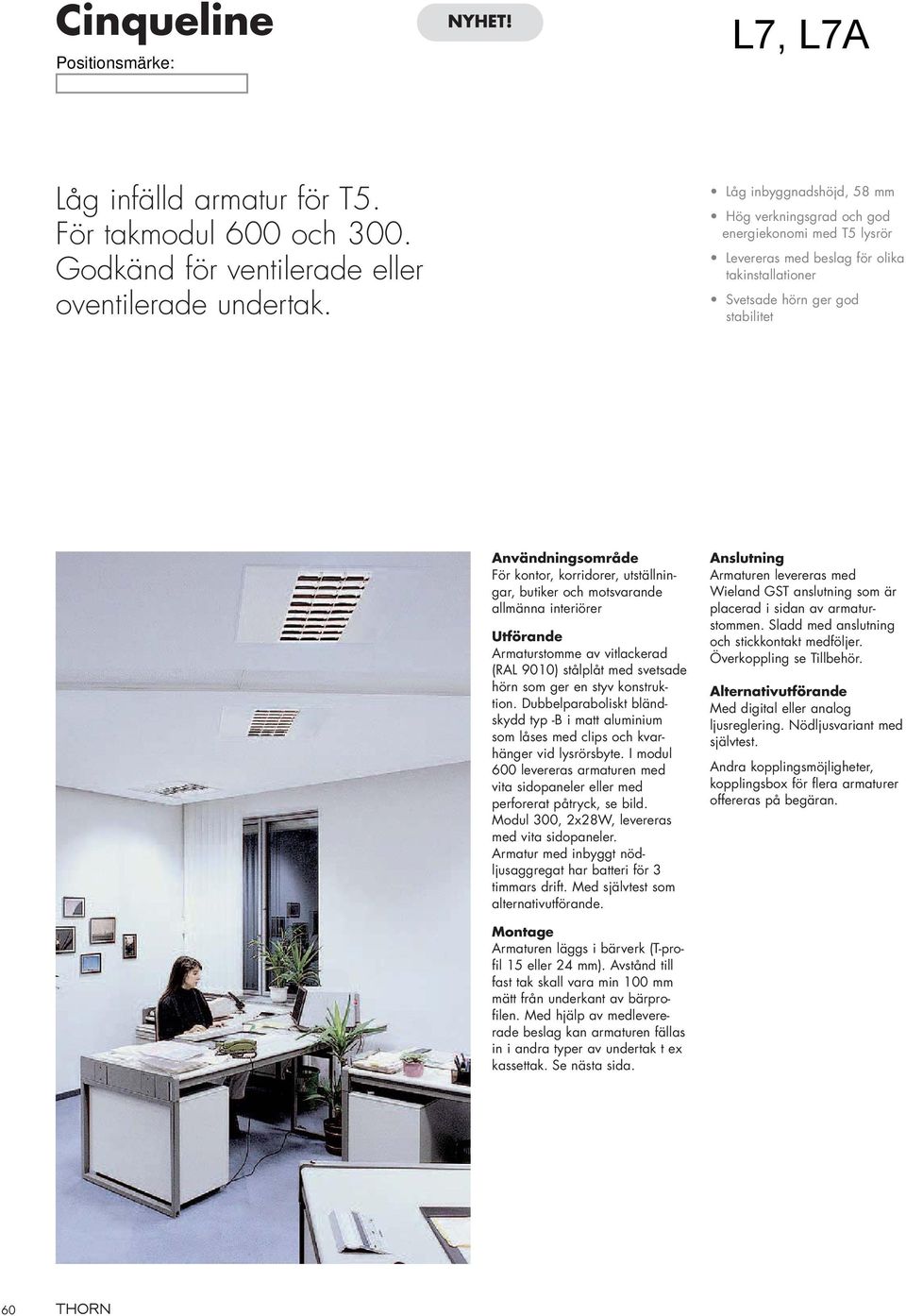

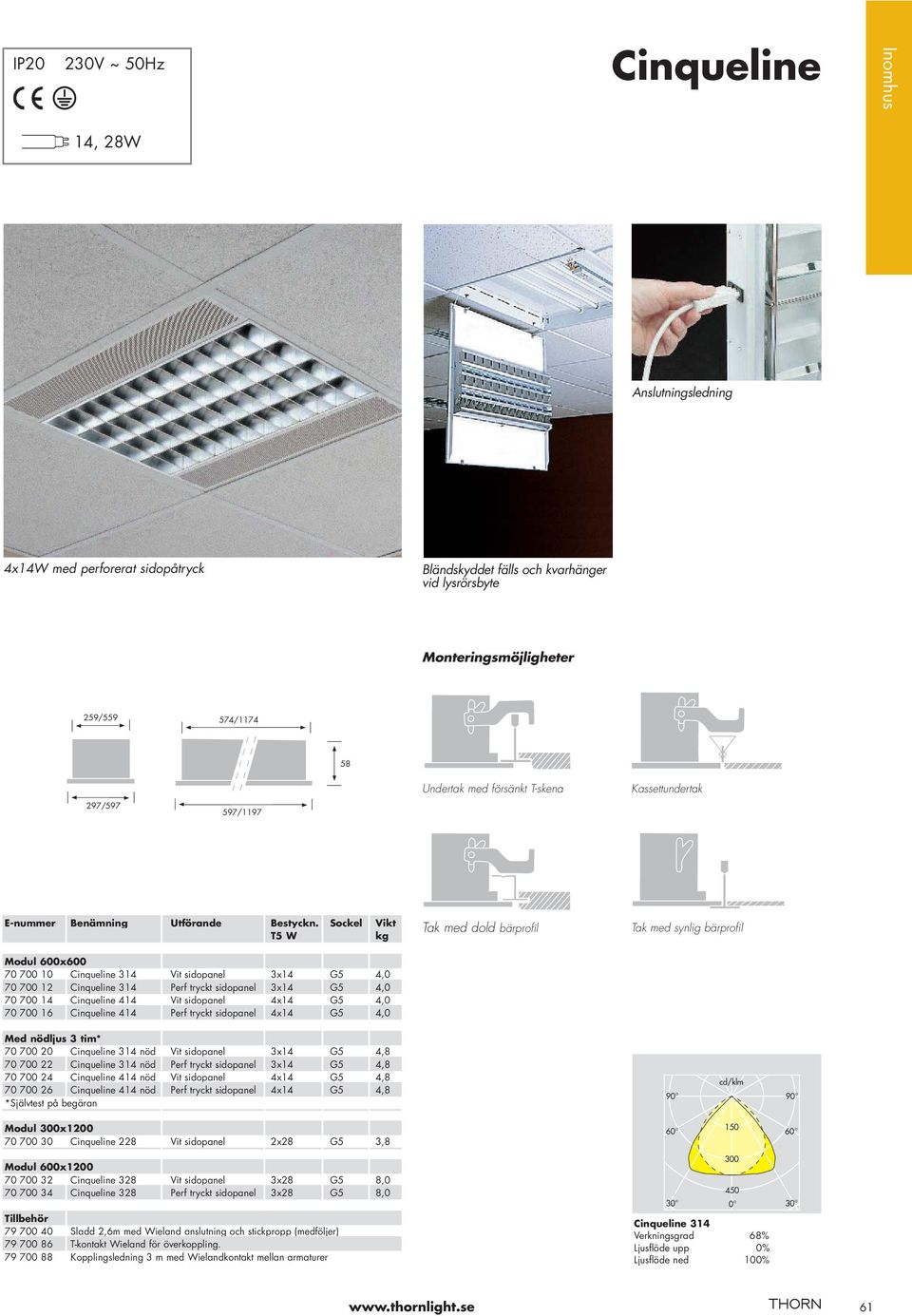

8 Cinqueline Positionsmärke: Låg infälld armatur för T5. För takmodul 600 och 300. Godkänd för ventilerade eller oventilerade undertak. Låg inbyggnadshöjd, 58 mm Hög verkningsgrad och god energiekonomi med T5 lysrör Levereras med beslag för olika takinstallationer Svetsade hörn ger god stabilitet Användningsområde För kontor, korridorer, utställningar, butiker och motsvarande allmänna interiörer Utförande Armaturstomme av vitlackerad (RAL 9010) stålplåt med svetsade hörn som ger en styv konstruktion. Dubbelparaboliskt bländskydd typ -B i matt aluminium som låses med clips och kvarhänger vid lysrörsbyte. I modul 600 levereras armaturen med vita sidopaneler eller med perforerat påtryck, se bild. Modul 300, 2x28W, levereras med vita sidopaneler. Armatur med inbyggt nödljusaggregat har batteri för 3 timmars drift. Med självtest som alternativutförande. Anslutning Armaturen levereras med Wieland GST anslutning som är placerad i sidan av armaturstommen. Sladd med anslutning och stickkontakt medföljer. Överkoppling se Tillbehör. Alternativutförande Med digital eller analog ljusreglering. Nödljusvariant med självtest. Andra kopplingsmöjligheter, kopplingsbox för flera armaturer offereras på begäran. Montage Armaturen läggs i bärverk (T-profil 15 eller 24 mm). Avstånd till fast tak skall vara min 100 mm mätt från underkant av bärprofilen. Med hjälp av medlevererade beslag kan armaturen fällas in i andra typer av undertak t ex kassettak. Se nästa sida. 60

9 IP20 230V ~ 50Hz Cinqueline Inomhus 14, 28W Anslutningsledning 4x14W med perforerat sidopåtryck Bländskyddet fälls och kvarhänger vid lysrörsbyte Monteringsmöjligheter 259/ / Undertak med försänkt T-skena Kassettundertak 297/ /1197 E-nummer Benämning Utförande Bestyckn. Sockel Vikt T5 W kg Tak med dold bärprofil Tak med synlig bärprofil Modul 600x Cinqueline 314 Vit sidopanel 3x14 G5 4, Cinqueline 314 Perf tryckt sidopanel 3x14 G5 4, Cinqueline 414 Vit sidopanel 4x14 G5 4, Cinqueline 414 Perf tryckt sidopanel 4x14 G5 4,0 Med nödljus 3 tim* Cinqueline 314 nöd Vit sidopanel 3x14 G5 4, Cinqueline 314 nöd Perf tryckt sidopanel 3x14 G5 4, Cinqueline 414 nöd Vit sidopanel 4x14 G5 4, Cinqueline 414 nöd Perf tryckt sidopanel 4x14 G5 4,8 *Självtest på begäran 90 cd/klm 90 Modul 300x Cinqueline 228 Vit sidopanel 2x28 G5 3, Modul 600x Cinqueline 328 Vit sidopanel 3x28 G5 8, Cinqueline 328 Perf tryckt sidopanel 3x28 G5 8,0 Tillbehör Sladd 2,6m med Wieland anslutning och stickpropp (medföljer) T-kontakt Wieland för överkoppling Kopplingsledning 3 m med Wielandkontakt mellan armaturer Cinqueline 314 Verkningsgrad 68% Ljusflöde upp 0% Ljusflöde ned 100%

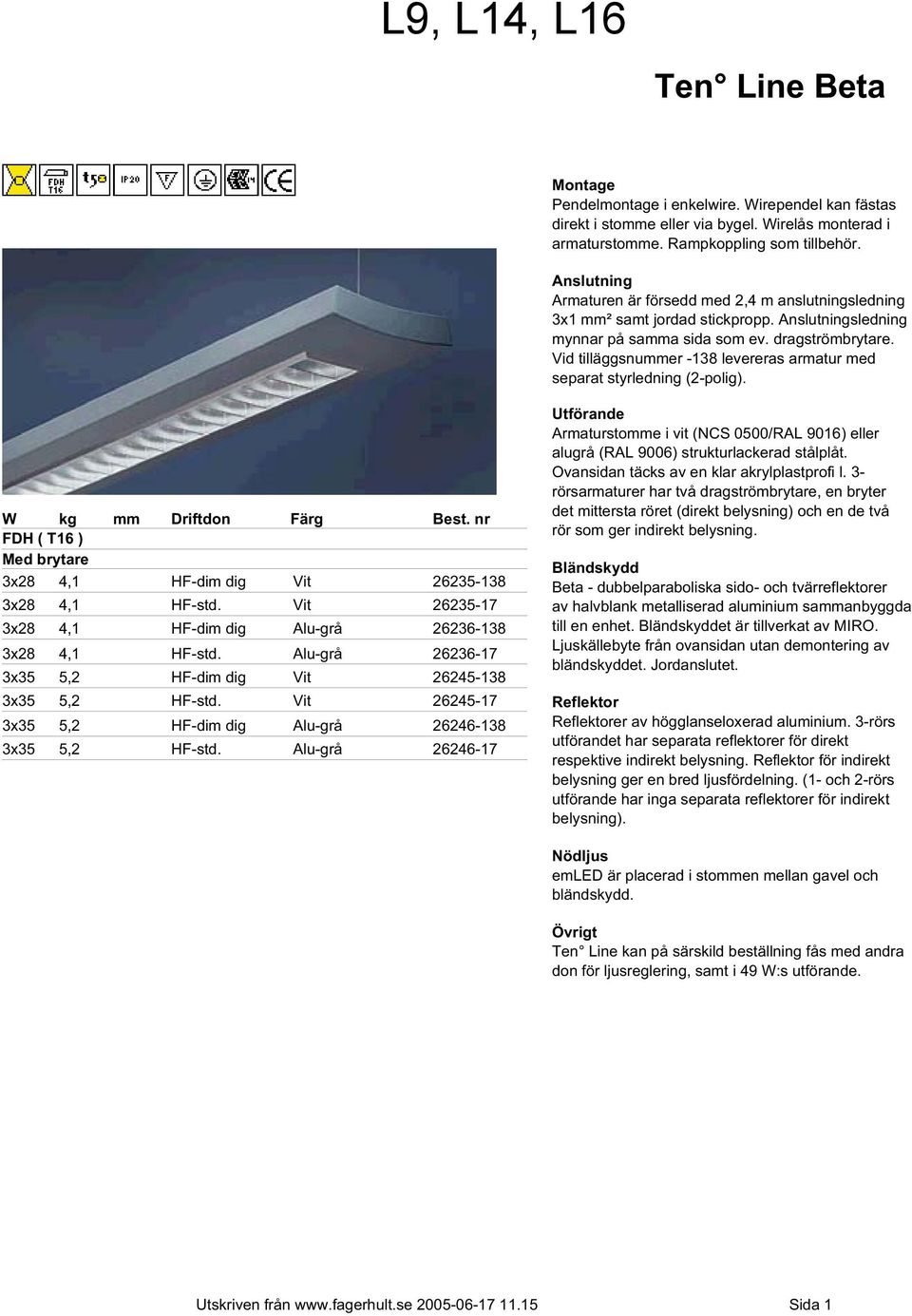

10 Ten Line Beta Montage Pendelmontage i enkelwire. Wirependel kan fästas direkt i stomme eller via bygel. Wirelås monterad i armaturstomme. Rampkoppling som tillbehör. Anslutning Armaturen är försedd med 2,4 m anslutningsledning 3x1 mm² samt jordad stickpropp. Anslutningsledning mynnar på samma sida som ev. dragströmbrytare. Vid tilläggsnummer -138 levereras armatur med separat styrledning (2-polig). W kg mm Driftdon Färg Best. nr FDH ( T16 ) Med brytare 3x28 4,1 HF-dim dig Vit x28 4,1 HF-std. Vit x28 4,1 HF-dim dig Alu-grå x28 4,1 HF-std. Alu-grå x35 5,2 HF-dim dig Vit x35 5,2 HF-std. Vit x35 5,2 HF-dim dig Alu-grå x35 5,2 HF-std. Alu-grå Utförande Armaturstomme i vit (NCS 0500/RAL 9016) eller alugrå (RAL 9006) strukturlackerad stålplåt. Ovansidan täcks av en klar akrylplastprofi l. 3- rörsarmaturer har två dragströmbrytare, en bryter det mittersta röret (direkt belysning) och en de två rör som ger indirekt belysning. Bländskydd Beta - dubbelparaboliska sido- och tvärreflektorer av halvblank metalliserad aluminium sammanbyggda till en enhet. Bländskyddet är tillverkat av MIRO. Ljuskällebyte från ovansidan utan demontering av bländskyddet. Jordanslutet. Reflektor Reflektorer av högglanseloxerad aluminium. 3-rörs utförandet har separata reflektorer för direkt respektive indirekt belysning. Reflektor för indirekt belysning ger en bred ljusfördelning. (1- och 2-rörs utförande har inga separata reflektorer för indirekt belysning). Nödljus emled är placerad i stommen mellan gavel och bländskydd. Övrigt Ten Line kan på särskild beställning fås med andra don för ljusreglering, samt i 49 W:s utförande. Utskriven från Sida 1

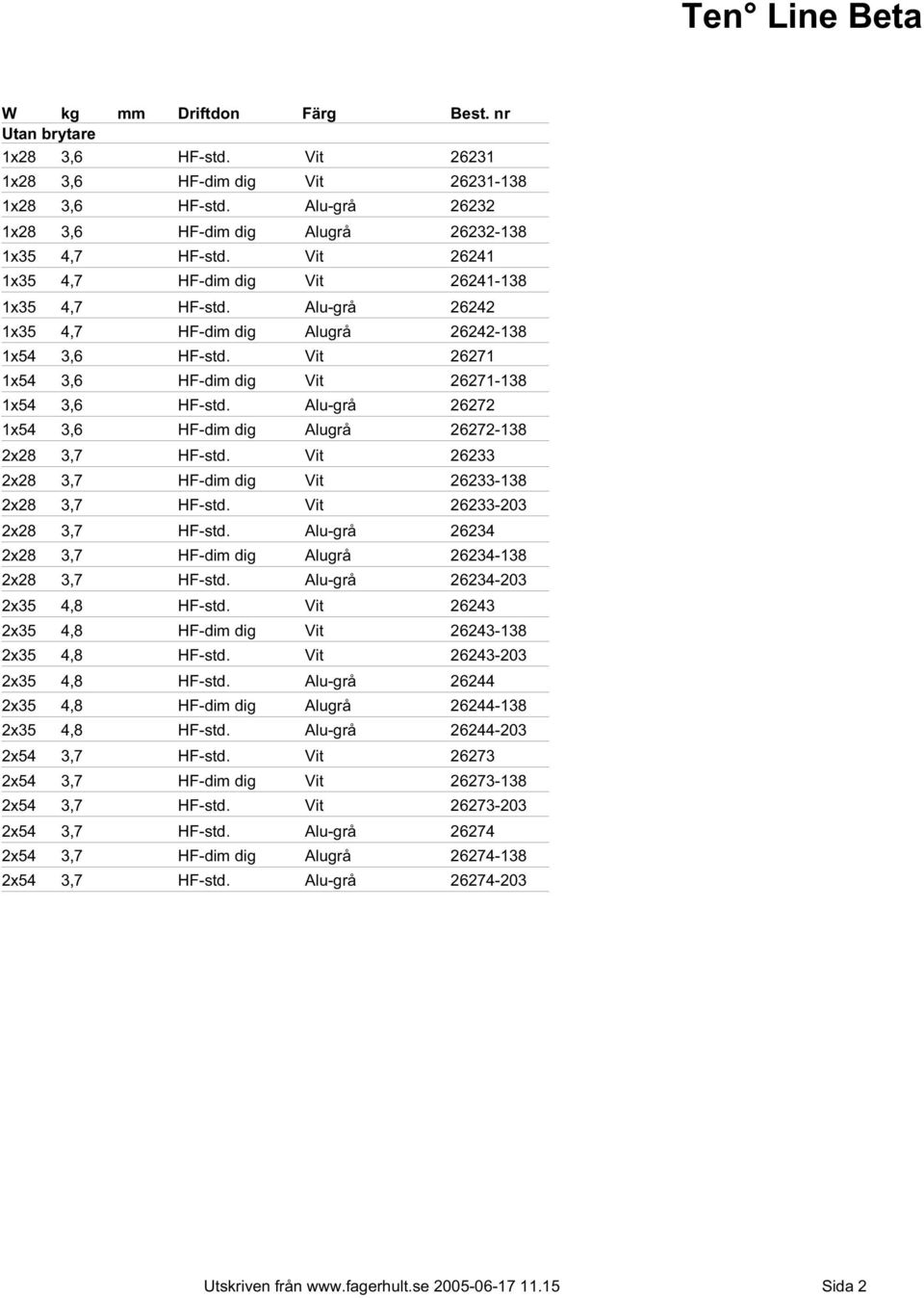

11 Ten Line Beta W kg mm Driftdon Färg Best. nr Utan brytare 1x28 3,6 HF-std. Vit x28 3,6 HF-dim dig Vit x28 3,6 HF-std. Alu-grå x28 3,6 HF-dim dig Alugrå x35 4,7 HF-std. Vit x35 4,7 HF-dim dig Vit x35 4,7 HF-std. Alu-grå x35 4,7 HF-dim dig Alugrå x54 3,6 HF-std. Vit x54 3,6 HF-dim dig Vit x54 3,6 HF-std. Alu-grå x54 3,6 HF-dim dig Alugrå x28 3,7 HF-std. Vit x28 3,7 HF-dim dig Vit x28 3,7 HF-std. Vit x28 3,7 HF-std. Alu-grå x28 3,7 HF-dim dig Alugrå x28 3,7 HF-std. Alu-grå x35 4,8 HF-std. Vit x35 4,8 HF-dim dig Vit x35 4,8 HF-std. Vit x35 4,8 HF-std. Alu-grå x35 4,8 HF-dim dig Alugrå x35 4,8 HF-std. Alu-grå x54 3,7 HF-std. Vit x54 3,7 HF-dim dig Vit x54 3,7 HF-std. Vit x54 3,7 HF-std. Alu-grå x54 3,7 HF-dim dig Alugrå x54 3,7 HF-std. Alu-grå Utskriven från Sida 2

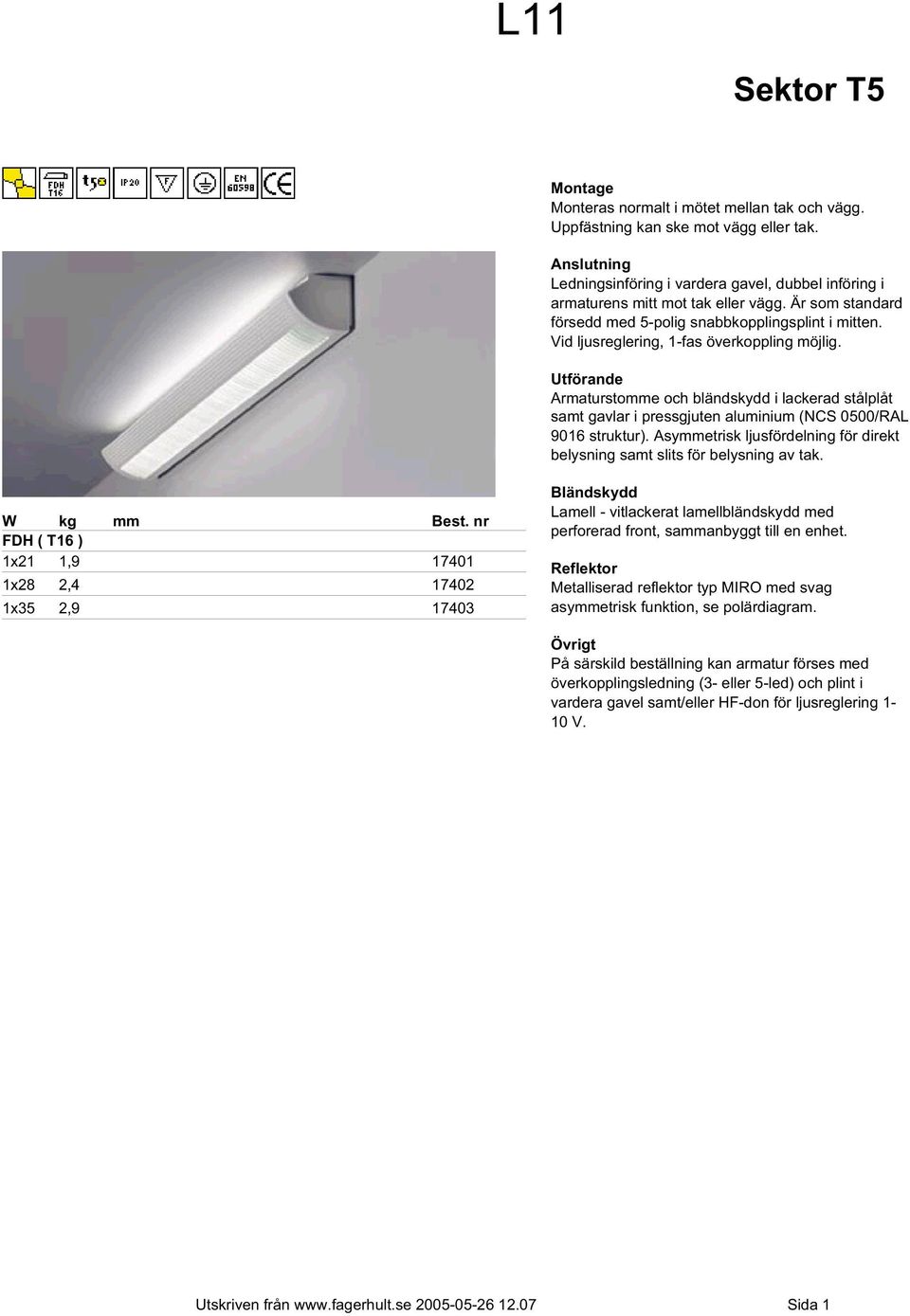

12 Sektor T5 Montage Monteras normalt i mötet mellan tak och vägg. Uppfästning kan ske mot vägg eller tak. Anslutning Ledningsinföring i vardera gavel, dubbel införing i armaturens mitt mot tak eller vägg. Är som standard försedd med 5-polig snabbkopplingsplint i mitten. Vid ljusreglering, 1-fas överkoppling möjlig. Utförande Armaturstomme och bländskydd i lackerad stålplåt samt gavlar i pressgjuten aluminium (NCS 0500/RAL 9016 struktur). Asymmetrisk ljusfördelning för direkt belysning samt slits för belysning av tak. W kg mm Best. nr FDH ( T16 ) 1x21 1, x28 2, x35 2, Bländskydd Lamell - vitlackerat lamellbländskydd med perforerad front, sammanbyggt till en enhet. Reflektor Metalliserad reflektor typ MIRO med svag asymmetrisk funktion, se polärdiagram. Övrigt På särskild beställning kan armatur förses med överkopplingsledning (3- eller 5-led) och plint i vardera gavel samt/eller HF-don för ljusreglering 1-10 V. Utskriven från Sida 1

13 Indigo Ed2 R1 Perfo Montage Armatur för infällning i ventilerat eller oventilerat undertak. Två alternativa utföranden. VTB - för undertak med synlig bärprofil 25 eller 15 mm. HB - för undertak med dold bärprofil. Fasta undertak typ gips, undertak med kantutformning typ C eller D samt för metallkassett undertak. För utförande typ HB medlevereras 4 st upphängsbeslag. Anslutning Armatur är försedd med 2,4 m anslutningsledning och jordad stickpropp. Vid tilläggsnummer -138 levereras armatur med separat styrledning (2-polig). Utförande Stomme och reflektor av vitlackerad stålplåt (NCS 0500/RAL 9016 strukturyta). W kg mm Driftdon Best. nr FDH ( T16 ) Modul 600x600, dold bärverk (HB) 2x14 6,8 HF-std x24 6,8 HF-std x24 6,8 HF-dim dig Modul 600x600, synlig bärprofil (VTB) 2x14 6,8 HF-std x24 6,8 HF-std x24 6,8 HF-dim dig FSD ( TC-L ) Modul 500x500, dolt bärverk (HB) 1x36 4,6 HF-std x36 4,6 HF-dim dig Modul 600x600, dolt bärverk (HB) 1x40 6,8 HF-std x40 6,8 HF-dim dig x55 6,8 HF-std x55 6,8 HF-dim dig Modul 600x600, synlig bärprofil (VTB) 1x40 6,8 HF-std x40 6,8 HF-dim dig x55 6,8 HF-std x55 6,8 HF-dim dig Bländskydd Perfo - vitlackerad stålplåt (NCS 0500/RAL 9016 strukturyta) med opalplastdiffusor på insida. Monteras i stomme via fjäderclips i gavlar. Jordanslutet. Reflektor Vitlackerad stålplåt lackerad i kulör och yta lika ovan. Övrigt De fl esta varianter kan även förses med andra don för ljusreglering. Design Epsilon Perspectives Design Utskriven från Sida 1

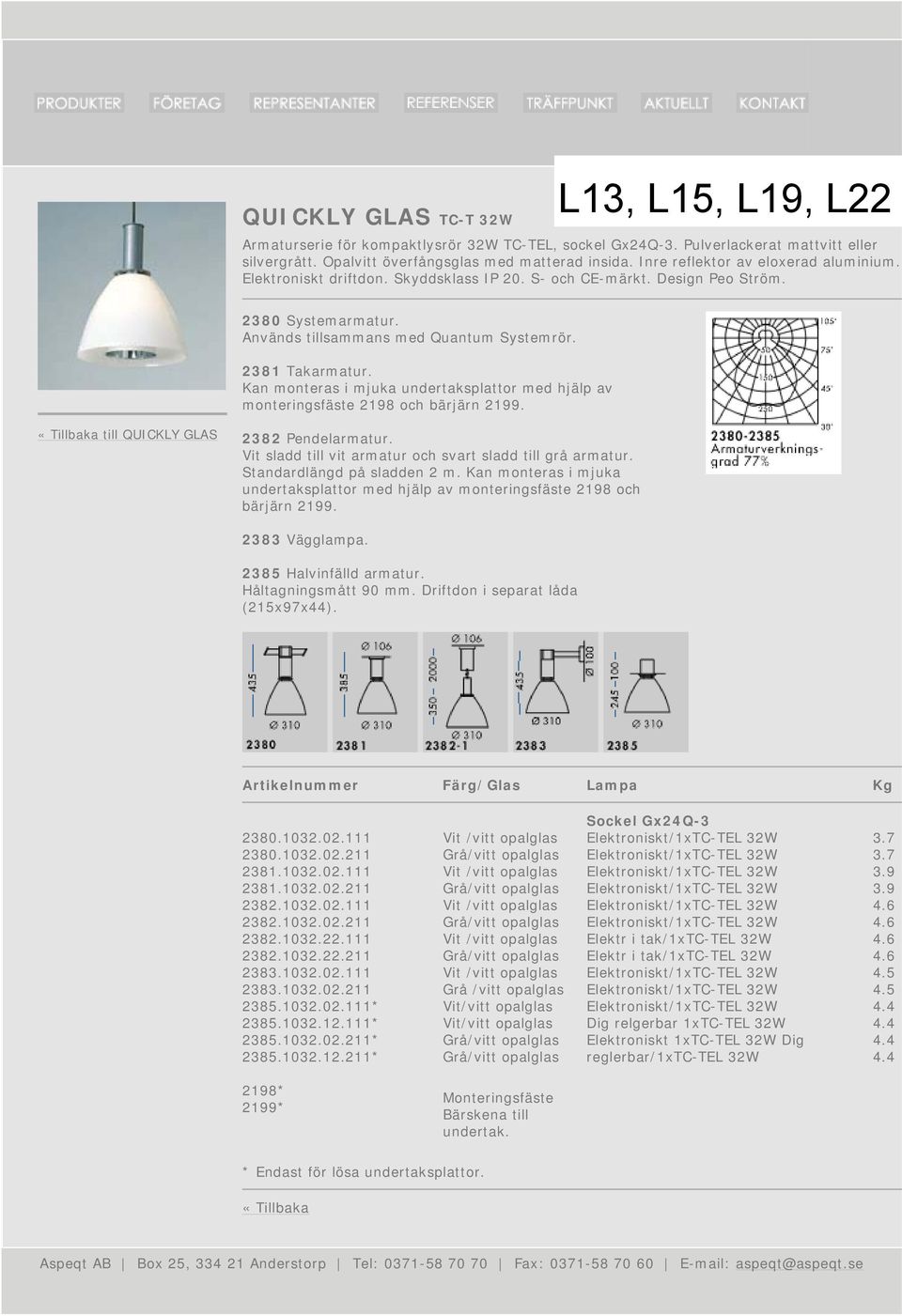

14 QUICKLY GLAS TC-T 32W Armaturserie för kompaktlysrör 32W TC-TEL, sockel Gx24Q-3. Pulverlackerat mattvitt eller silvergrått. Opalvitt överfångsglas med matterad insida. Inre reflektor av eloxerad aluminium. Elektroniskt driftdon. Skyddsklass IP 20. S- och CE-märkt. Design Peo Ström Systemarmatur. Används tillsammans med Quantum Systemrör Takarmatur. Kan monteras i mjuka undertaksplattor med hjälp av monteringsfäste 2198 och bärjärn «Tillbaka till QUICKLY GLAS 2382 Pendelarmatur. Vit sladd till vit armatur och svart sladd till grå armatur. Standardlängd på sladden 2 m. Kan monteras i mjuka undertaksplattor med hjälp av monteringsfäste 2198 och bärjärn Vägglampa Halvinfälld armatur. Håltagningsmått 90 mm. Driftdon i separat låda (215x97x44). Artikelnummer Färg/Glas Lampa Kg * * * * Vit /vitt opalglas Grå/vitt opalglas Vit /vitt opalglas Grå/vitt opalglas Vit /vitt opalglas Grå/vitt opalglas Vit /vitt opalglas Grå/vitt opalglas Vit /vitt opalglas Grå /vitt opalglas Vit/vitt opalglas Vit/vitt opalglas Grå/vitt opalglas Grå/vitt opalglas Sockel Gx24Q-3 Elektroniskt/1xTC-TEL 32W Elektroniskt/1xTC-TEL 32W Elektroniskt/1xTC-TEL 32W Elektroniskt/1xTC-TEL 32W Elektroniskt/1xTC-TEL 32W Elektroniskt/1xTC-TEL 32W Elektr i tak/1xtc-tel 32W Elektr i tak/1xtc-tel 32W Elektroniskt/1xTC-TEL 32W Elektroniskt/1xTC-TEL 32W Elektroniskt/1xTC-TEL 32W Dig relgerbar 1xTC-TEL 32W Elektroniskt 1xTC-TEL 32W Dig reglerbar/1xtc-tel 32W * 2199* Monteringsfäste Bärskena till undertak. * Endast för lösa undertaksplattor. «Tillbaka Aspeqt AB Box 25, Anderstorp Tel: Fax: aspeqt@aspeqt.se

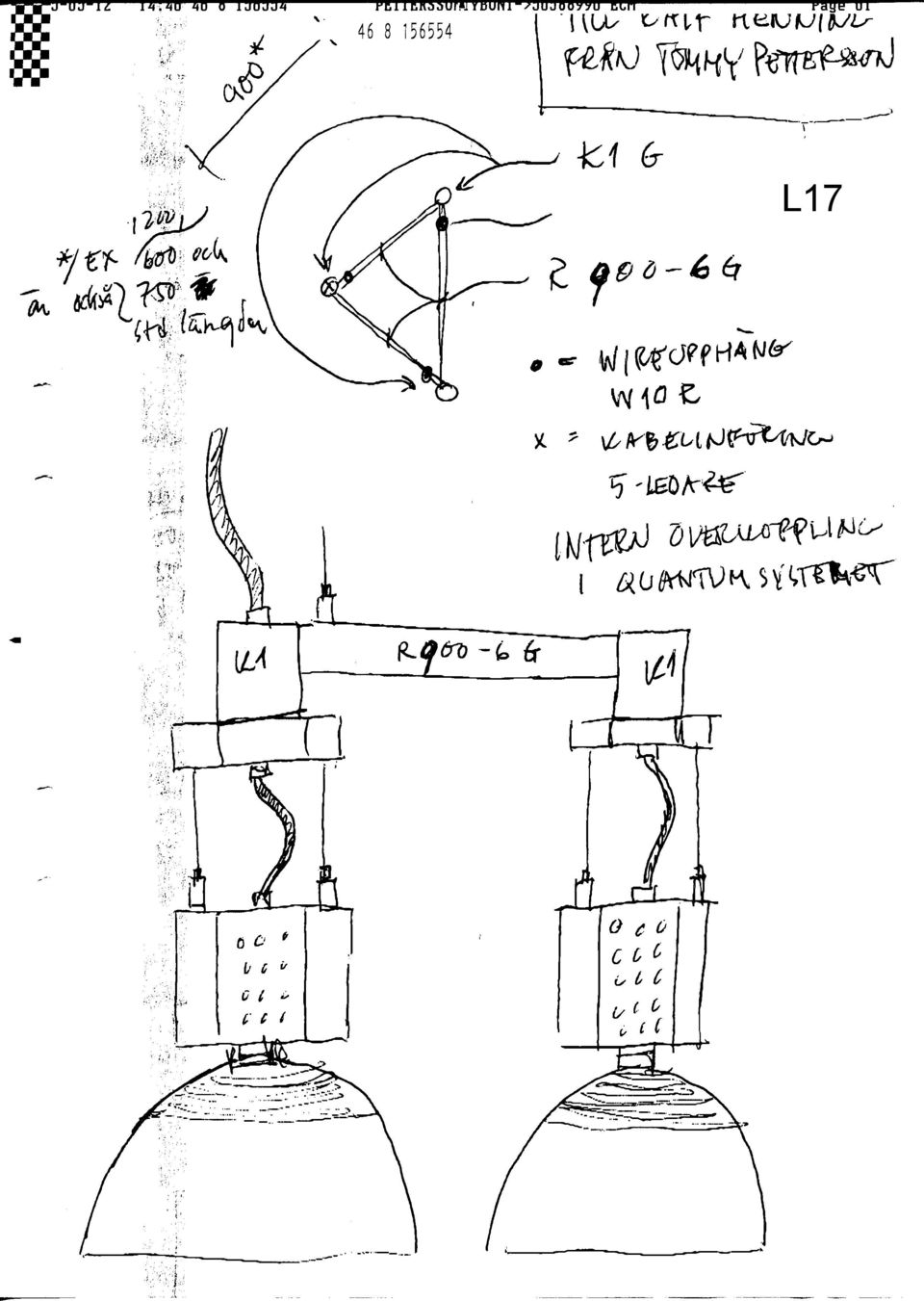

15

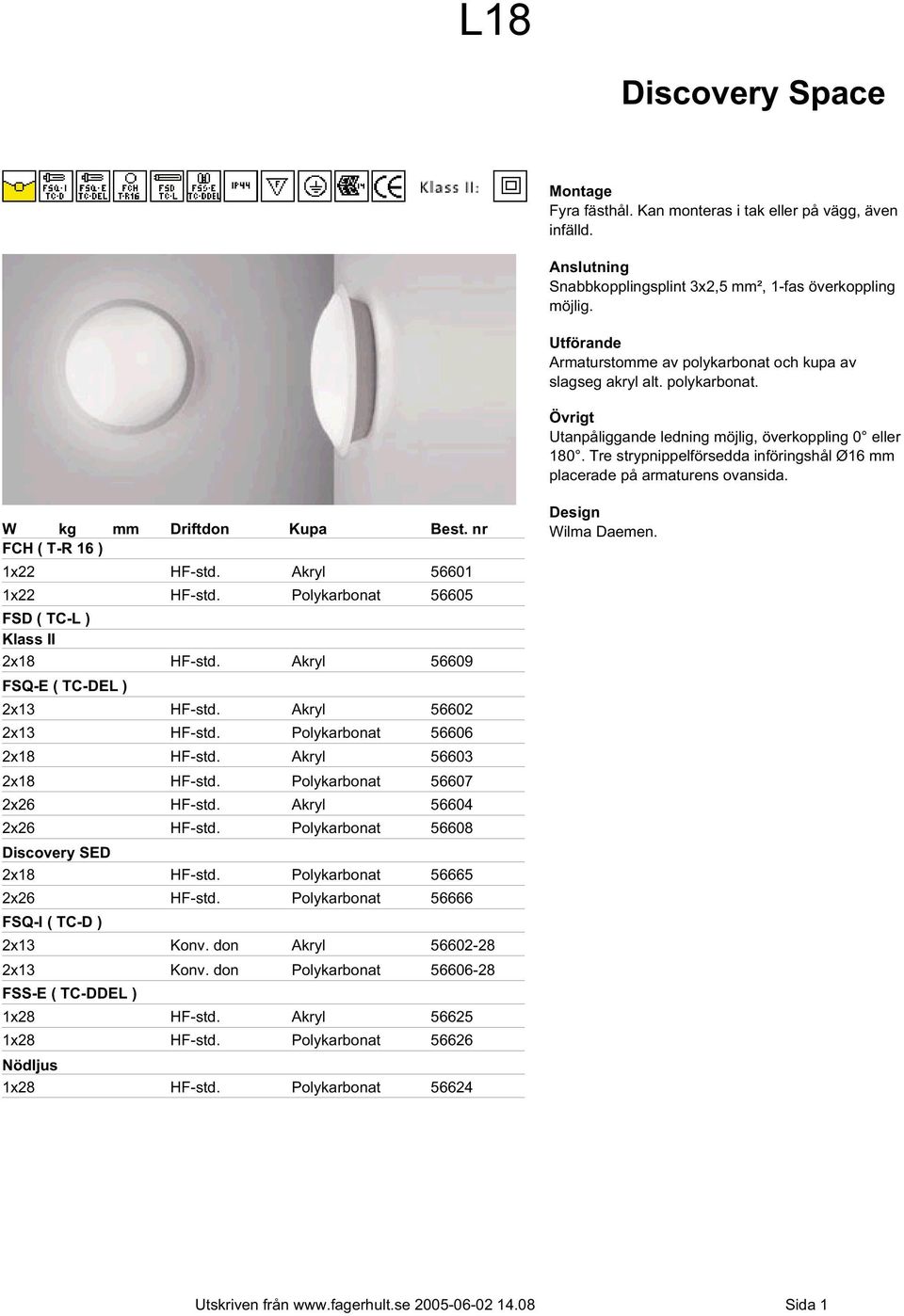

16 Discovery Space Montage Fyra fästhål. Kan monteras i tak eller på vägg, även infälld. Anslutning Snabbkopplingsplint 3x2,5 mm², 1-fas överkoppling möjlig. Utförande Armaturstomme av polykarbonat och kupa av slagseg akryl alt. polykarbonat. Övrigt Utanpåliggande ledning möjlig, överkoppling 0 eller 180. Tre strypnippelförsedda införingshål Ø16 mm placerade på armaturens ovansida. W kg mm Driftdon Kupa Best. nr FCH ( T-R 16 ) 1x22 HF-std. Akryl x22 HF-std. Polykarbonat FSD ( TC-L ) Klass II 2x18 HF-std. Akryl FSQ-E ( TC-DEL ) 2x13 HF-std. Akryl x13 HF-std. Polykarbonat x18 HF-std. Akryl x18 HF-std. Polykarbonat x26 HF-std. Akryl x26 HF-std. Polykarbonat Discovery SED 2x18 HF-std. Polykarbonat x26 HF-std. Polykarbonat FSQ-I ( TC-D ) 2x13 Konv. don Akryl x13 Konv. don Polykarbonat FSS-E ( TC-DDEL ) 1x28 HF-std. Akryl x28 HF-std. Polykarbonat Nödljus 1x28 HF-std. Polykarbonat Design Wilma Daemen. Utskriven från Sida 1

17 Zest Montage Undersida av överskåp, hyllor och dylikt. Uppfästning via nyckelhål. Se måttskiss. Anslutning Zest levereras för två alternativa anslutningar och med vippströmbrytare i fronten. A - för fast inkoppling med ledningsingång i armaturens mitt. Utförande för fast anslutning har skyddsklass IP 21. B - snabbkopplingsanslutning placerad vid gavel. Snabbkopplingen fungerar även som överkoppling till uttagsenhet eller vid rampmontage av armaturer (gäller ej armatur för fast anslutning). Utförande för snabbkoppling har skyddsklass IP 20. Inkoppling alt. överkoppling, se måttskiss. Snabbkopplingskontakt fabrikat Wieland GST18. W kg mm Best. nr FDH ( T16 ) Armatur för fast installation 1x14 1, x21 1, x28 2, Armatur för fast installation inkl. diffusor 1x14 1, x21 1, x28 2, Armatur för fast installation med integrerat uttag 1x14 1, x21 2, Armatur för fast installation med integrerat uttag inkl. diffusor 1x14 1, x21 2, Armatur för fast installation med integrerat uttag inkl. diffusor och timer 1x14 1, x21 1, Armatur för fast installation med integrerat uttag och timer 1x14 1, x21 2, Armatur för snabbkoppling 1x14 1, x21 1, x28 2, Armatur för snabbkoppling inkl. diffusor 1x14 1, x21 1, x28 2, Utförande Armatur och uttagsenhet av vitlackerad stålplåt (NCS 0500/RAL 9016). Armatur med integrerat uttag finns i utförande med timer (30 minuter) kopplad till eluttag. Bländskydd Kan även fås med opal diffusor. Övrigt Armatur för fast anslutning kan inte kombineras med uttagsenhet. Design Epsilon Perspectives Design. Utskriven från Sida 1

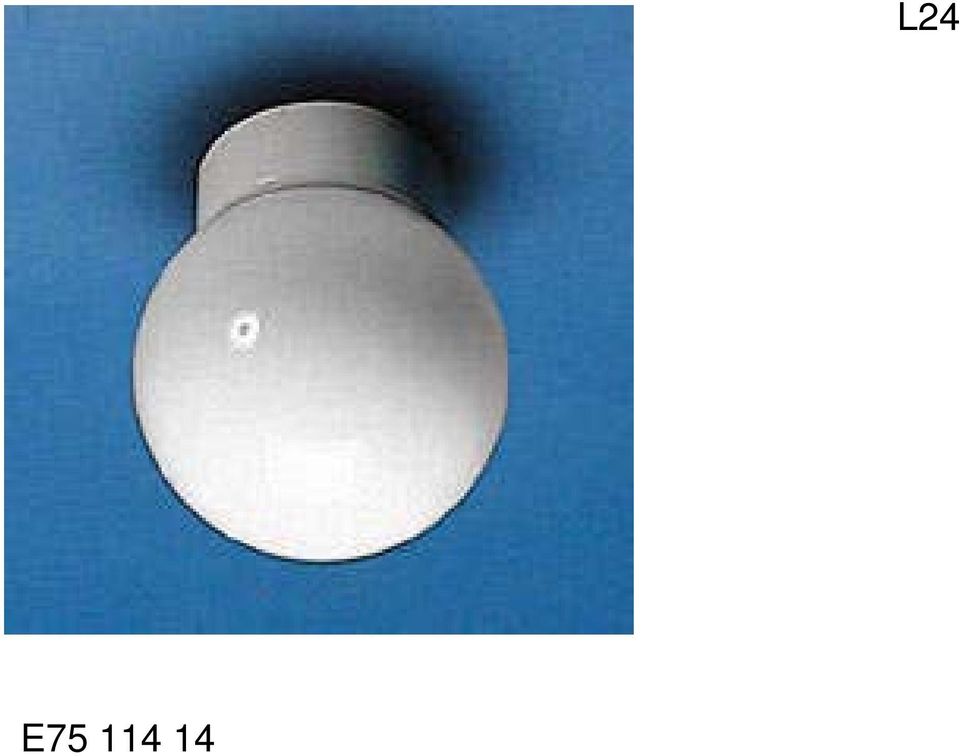

18 E L24

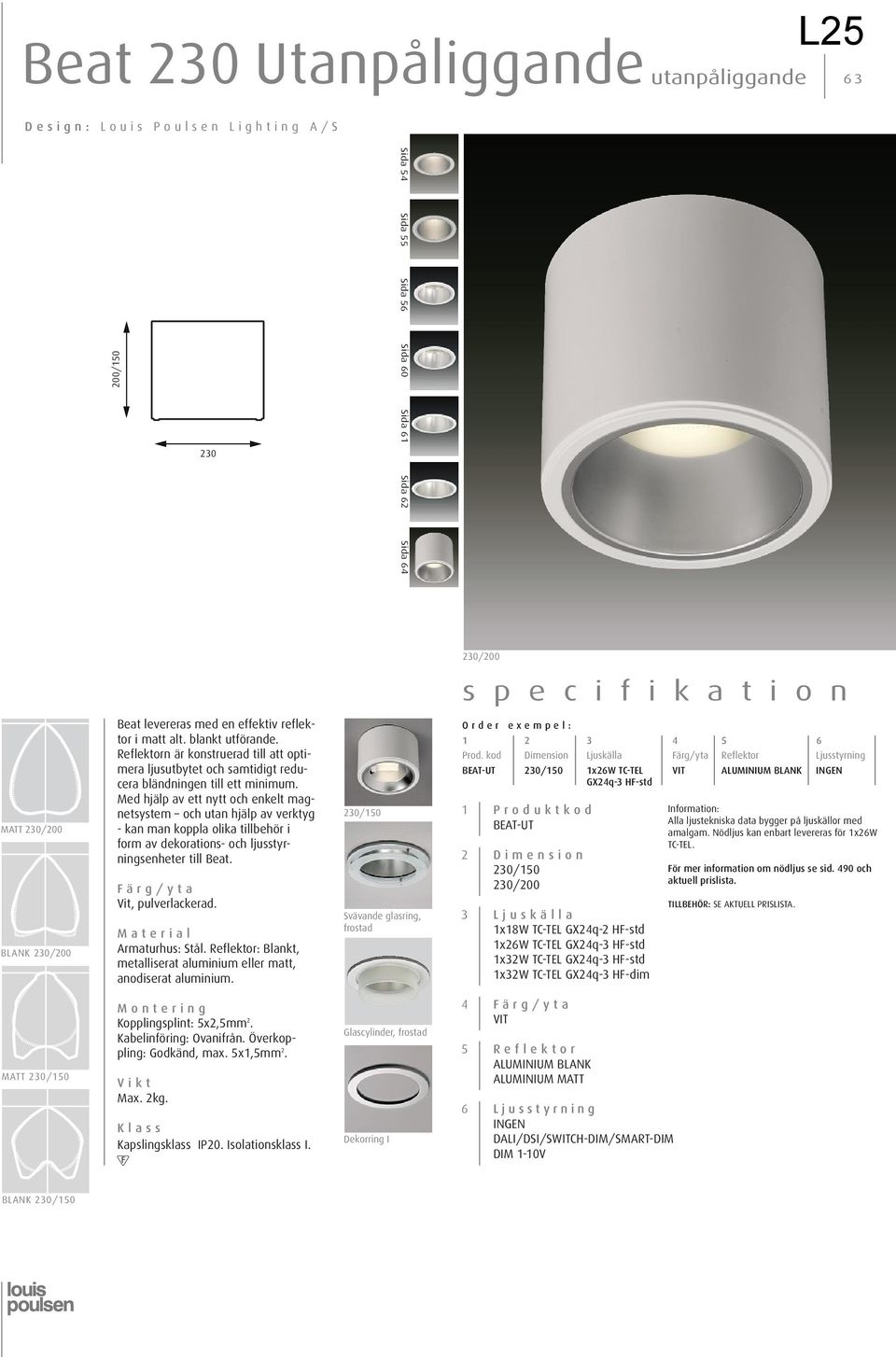

19

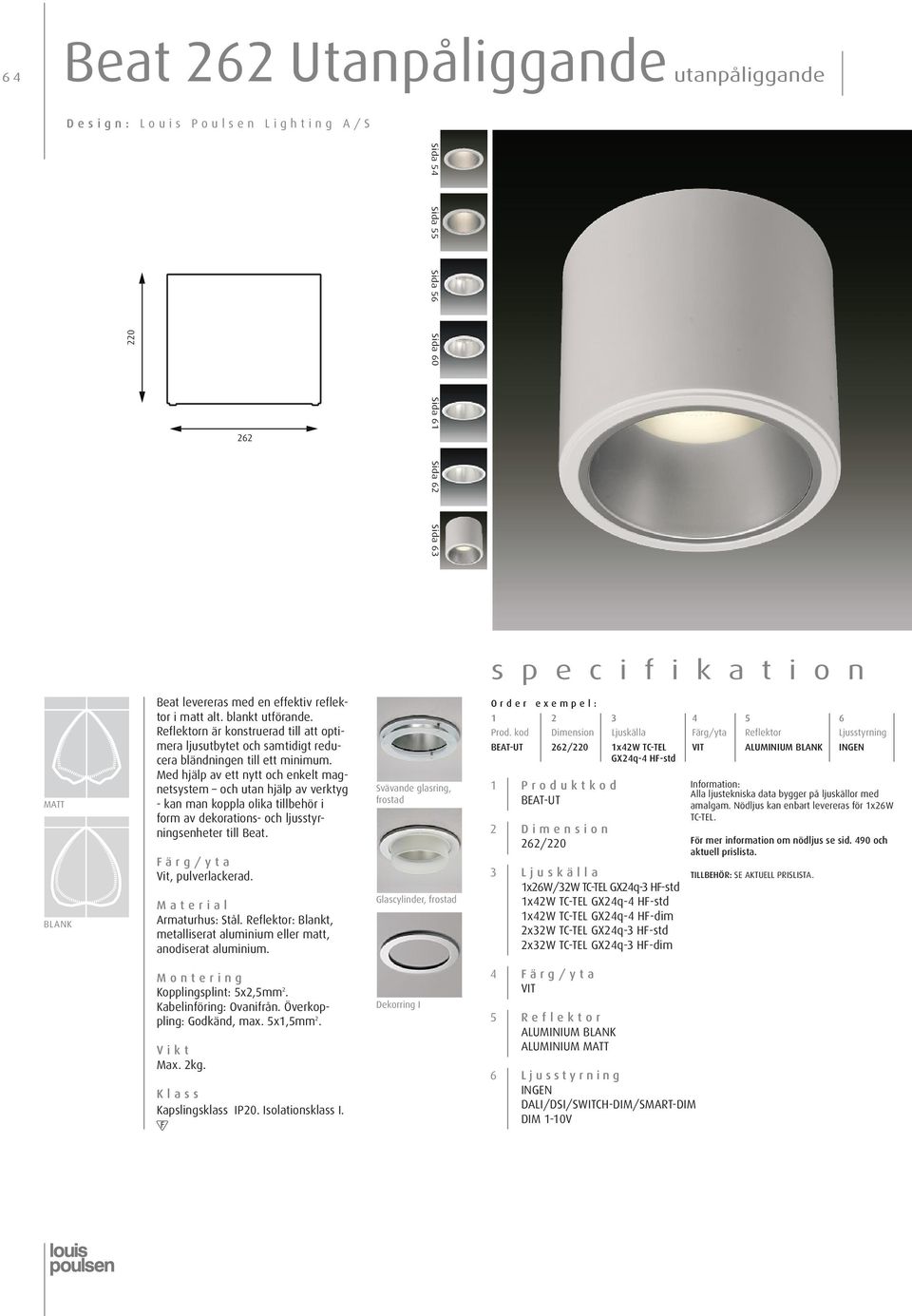

20

21 E G1

22 E G2

23 DOWNLIGHTS OSRAM 74 DOWNLIGHTS OSRAM Klenspänningsdownlights E Medlevereras E E E E E Halonestra Fabrikat: Kapslingklass: Montage: Stomme: Anslutning: Elektriska data: Övrigt: Osram IP 20. ~. Klass II. Dikt tak och vägg. Godkänd för montage i möbler kan rampmonteras. Vitlackerad stålplåt. 2 meter anslutningskabel försedd med stickpropp och strömbrytare inbyggd i armaturen. 230 V 50 Hz. Levereras inkl. halogenlampa. Armaturen innehåller elektronisk transformator som kan ljusregleras med transistordimmer. Som tilbehör finns dubbelt uttag. Samt strömbrytare för gemensam tändning och släckning vid rampmontage inkl ett enkelt uttag. Art-nr Typ Effekt W Sockel L B H Vikt kg E x20 G ,8 E x20 " 825 " " 1,1 E x10 " 1200 " " 1,54 Tillbehör för Halonestra Art-nr E E E E Benämning Dubbelt eluttag Strömbrytare med uttag Förbindningskabel 100 mm Förbindningskabel 600 mm 303

24 E Cylinder Surface-mounted downlight for PAR lamps QPAR30 0qi White QPAR30 100W 230V E27 10 QPAR30 100W 230V E27 30 Product description Cylinder: aluminium, powdercoated. 2-pole terminal block. Anti-dazzle cone: plastic, silver, mirror-finish aluminium vaporised. Scratch-resistant special coating. Weight: 0.60 kg cd 30 QPAR30 100W 230V E27 10 h(m) E(lx) D(m) cd QPAR30 100W 230V E27 30 h(m) E(lx) D(m) ERCO Leuchten GmbH Postfach Lüdenscheid Deutschland Tel.: Fax: info@erco.com Technical Region: 230V/50Hz Edition: Please download the current version from 1/2

25 Piazza OS IP65 230V ~ 50Hz Positionsmärke: QE 50W E27 SE 70W E27 Piazza är ett bra exempel på funktionell formgivning och modern teknik. Material, prestanda och den höga kapslingsklassen gör armaturen speciellt användbar i utsatta miljöer. Funktionell väggarmatur med många användningsområden Både stomme och kupa av polykarbonat, klarar utsatta lägen Fällbar kupa för enkelt lampbyte Kupan låses med 2 st oförlorbara skruvar och är fällbar. 35 mm 11mm 232 mm Användningsområde Husfasader, över portar, köpcentra etc. Utförande Kompakt armaturhus av svart polykarbonat. Effektiv labyrinttätning av silicon mellan kupa och stomme. Samtliga driftdon inbyggda i armaturhuset. 257 mm 207 mm 180 mm Reflektor Lätt löstagbar av anodiserad aluminium. E-nummer Bestyckning Sockel Vikt W kg SE 70 E27 3, QE 50 E27 3,1 Reservdelar Kupa mm cd/kim Piazza SE 70 Verkningsgrad 80% Ljusflöde upp 20% Ljusflöde ned 80% R Kupa Klar polykarbonat med refraktorer för optimalt ljusutbyte. Kupan är gångjärnsupphängd och låses med två oförlorbara skruvar. Montage Hål för skruvfastsättning i samtliga fyra hörn. Tätningsbrickor medföljer. Anslutning Införingshål med strypnippel i armaturbotten. Utbrytbara hål 20 mm i ovankant och på båda sidor. Förskruvningar medföljer. Plint 4x4 mm

26 MIG IP Låga driftskostnader - Enkel installation - God färgåtergivning - Skak- och stötsäker - Kapslingsklass IP65 - Symmetrisk eller asymmetrisk ljusbild - Vinkelskala för snabb inställning April 03 Beskrivning: Klass 1, IP65. Ställbar strålkastare för metallhalogen respektive högtrycksnatrium. Försedd med vinkelskala för snabb och enkel inställning. Symmetrisk eller asymmetrisk ljusbild. Symmetriska strålkastare finns med smal respektive bred ljusbild. Bestyckning: W metallhalogen alternativt högtrycksnatrium. Tillbehör: Bländskydd, skyddsgaller, stolpfäste, väggarm och bygel för 360 o rotation Användningsområde: Skyltar, informationstavlor, parkeringsplatser. Även för mindre sportanläggningar som t ex ishockey- och tennisbanor. Färg: Svart (vit eller silver på förfrågan). Mått: 475x440x155 mm (HxBxD). Montering: Monteras på vägg/tak/stolpe för användning inom- eller utomhus. Material: Stomme: Pressgjutet aluminium. Reflektor: Högglanspolerat aluminium. Ram med glas: Pressgjutet aluminium, härdat skyddsglas. Skruvar: Rostfria Montagebygel: Stål. Driftdon: Inbyggt konventionellt (faskompenserat). Tätningar: Silikongummi. Kabelförskruvning: M20x1,5 för kabel 7-13 mm. Plint: 3x4 mm 2. MIG AS=Asymmetrisk SM=Symmetrisk NB=Smalstrålande Best.nr Ljuskälla HIT/HST HIT/HST HIT/HST Ljusbild AS SM SM/NB Effekt (W) Sockel E40 E40 E40 Färg Svart Svart Svart Vikt (kg) 11,0 11,0 11, HIT/HST HIT/HST HIT/HST AS SM SM/NB E40 E40 E40 Svart Svart Svart 12,3 12,3 12,3 MIG AS H m MIG SM H m MIG SM/NB H m o 8 o 2 0 L L m Tillbehör Beskrivning Reservglas Sidobländskydd, svart Skyddsgaller, svart Stolpfäste för stolpe mm m Stolpfäste för stolpe mm Stålbygel för ökad ställbarhet vid toppmontage (360 o ) Väggarm 1450mm med fästplatta 300x300 mm, galvaniserad, inklusive strålkastarfäste m , Huvudkontor Stenyxegatan 17 Box 9134, Malmö Tel Fax Showroom Studio B3 Barnhusgatan Stockholm Tel Fax
