public ny utgåva multi-funktionella belysningslösningar högre verkningsgrad bättre ljusfördelning större flexibilitet

Transkript

1 public multi-funktionella belysningslösningar ny utgåva högre verkningsgrad bättre ljusfördelning större flexibilitet

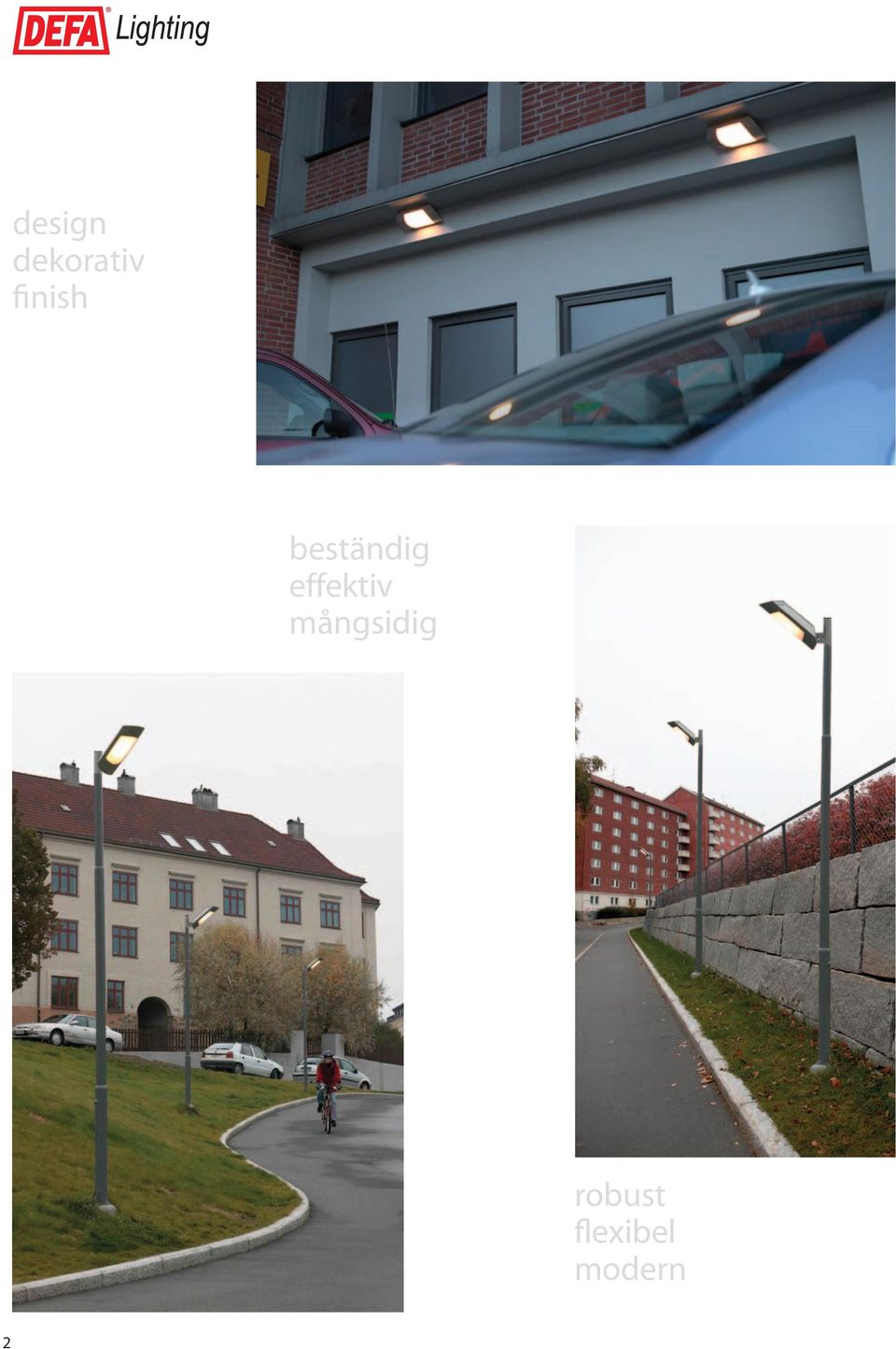

2 design dekorativ finish beständig effektiv mångsidig robust flexibel modern 2

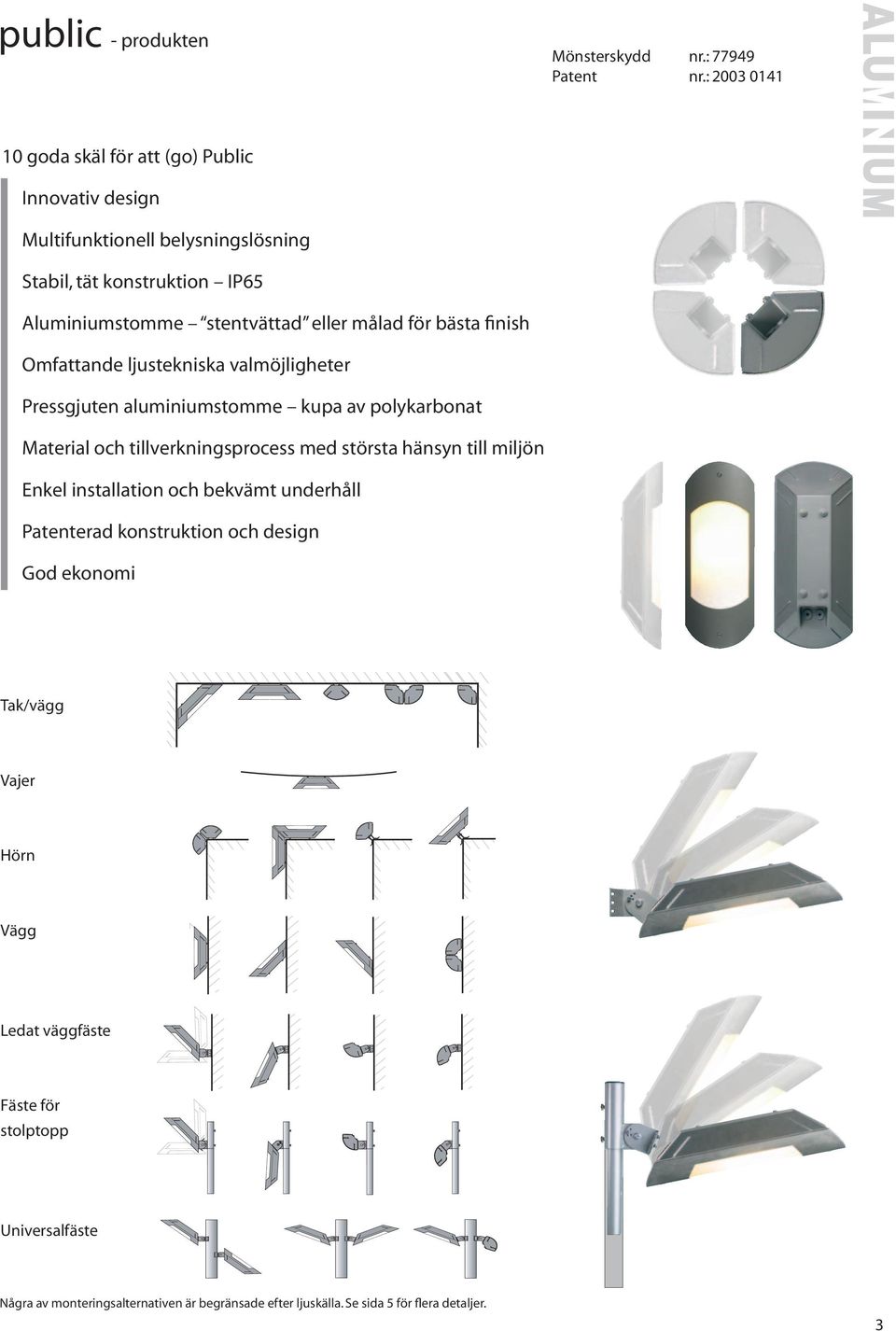

3 public - produkten Mönsterskydd nr.: Patent nr.: goda skäl för att (go) Public Innovativ design Multifunktionell belysningslösning Stabil, tät konstruktion IP65 Aluminiumstomme stentvättad eller målad för bästa finish Omfattande ljustekniska valmöjligheter Pressgjuten aluminiumstomme kupa av polykarbonat Material och tillverkningsprocess med största hänsyn till miljön Enkel installation och bekvämt underhåll Patenterad konstruktion och design God ekonomi Tak/vägg Vajer Hörn Vägg Ledat väggfäste Fäste för stolptopp Universalfäste Några av monteringsalternativen är begränsade efter ljuskälla. Se sida 5 för flera detaljer. 3

4 [go] public - URBAN MILJÖ [uterummet i den centrala och publikintensiva miljön] Belysning anpassad till citymiljön med mycket trafik och många människor i rörelse. Gator, trottoarer, torg, stort inslag av kommersiella aktiviteter, gångtunnlar, viadukter helt enkelt den centrala delen i stad och samhälle. [go] public - INOMHUS [belysning i den inre miljön av byggnaden] Utmärkt finish och färger i samspel med behagligt ljus gör Public till ett bra val för belysningsplaneraren av inomhusmiljön. Dekorativt och välkomnande intryck i entréer, hotell-lobby, större konferensrum, trapphus och korridorer, väntrum och andra motsvarande lite större lokaler. [go] public - FRITID [tiden utanför jobbet med rekreation och motion] DEFA Public har en viktig funktion i områden där människor söker avkoppling och rekreation. Parker, i områden kring sport- och fritidsanläggningar, hotell, tennisbanor, bad och skidanläggningar. [go] public - TRANSPORT [förflyttning av något eller någon] Belysta områden, inomhus och utomhus i anslutning till tåg- och busstationer, tunnelbanor, hamnar, parkeringar och godsterminaler. [go] public - LANDSBYGD [på landet utanför city och stadsbebyggelse] En allmänbruksarmatur för områden och applikationer med större krav på stabilt och motståndskraftigt utförande, för landsbygden eller staden, garage, gångtunnlar, rastgårdar, viadukter och miljöstationer. 4

5 [go] public - TEKNISK OBEHANDLAD ALU SVART TITAN DEFA Public OPAL KUPA KLAR KUPA ALUMINIUM SVART TITAN ALUMINIUM SVART TITAN VIKT OBEHANDLAT RAL90 RAL9007 OBEHANDLAT RAL90 RAL9007 [ kg] HME 25/80W E ,7 HSE/HST/HIE/HIT 70/50W E ,8 HIE (HCI-E/P) 35W EL* E ,8 TC-DEL/TC-TEL W HF G24/GX24q ,8 TC-TEL 57W HF GX24q ,7 TC-TEL 70W HF GX24q ,7 Artikelnummer i fetstil är E-nummer * EL = elektroniskt driftdon 2,5 mm 2 IP65 F 230V /240V 50Hz 7 UNIVERSALFÄSTE Fäste av stål för vägg, hörn eller stolpe. Monteringsskruvar medföljer. STÅL SVART TITAN Galvaniserat RAL90 RAL9007 Vikt [ kg] , STOLPTOPP Singel för Ø60mm stolpe Dubbel för Ø60mm stolpe LINFÄSTE RESERVDELAR STÅL SVART TITAN Galvaniserat RAL90 RAL9007 Vikt [ kg] , , LOCK-KUPA ALUMINIUM SVART TITAN Obehandlat RAL90 RAL9007 Vikt [ kg] Klar ,34 Opal , För att fästa stolptoppen borras och gängas två M0 hål i stolpen Vindyta Max: 0,62m I tabellen nedan är montagebegränsning för den aktuella ljuskällan markerat med X Kg HME 80 W 4,5 HME 25 W 4,7 HSE-E/HIE 50 W 4,6 HSE-E/HIE 70 W 4,8 HIE (HCI-E/P) 35 W EL 4,8 TC-DE/ TE 26/32/42W 3,7 TC-TE 57W 3,7 TC-TE 70W 3,

6 GODKÄNNINGAR ISO Samtliga våra produktionsprocesser inom Electronic Components & Materials är certifierade enligt ISO 900 och 400. ENEC 7 (7 är i detta fall NEMKO) innebär att kraven enligt EN är uppfyllda. Declaration of Conformity, märket visar att produkten är utförd enligt gällande standard. PATENT Mönsterskydd nr.: Patent nr.: SYMBOLER Skyddsklass I F 2 Armaturen kan monteras mot ytor av normalt brännbart material. Överkopplingsmöjlighet med 5x2,5 mm² IP X5 - Spolsäker IP6x - Dammtät Polykarbonatkupa. Glödtrådstestad för 850 C och nålflammtest (30 s) Kan användas i sport- och fritidsanläggningar DEFA vandalklassificering. VC4 = 36-50J(Nm) MATERIAL & MONTERING Stomme/lock: pressgjutet aluminium Kupa: opal eller klar slagtålig polykarbonat Målning: UV-resistent polyester pulverlack Montering: vägg, tak och stolpe, se sida 5 KULÖR OCH YTBEHANDLING UNDERHÅLL Stomme Målad alu Obehandlat alu : Fuktad trasa, milt tvättmedel : Torr trasa Kupa Polykarbonat : Vatten under 60 C (rengöringsmedel behövs ej) MÅLAD Målade ytor är alla utförda med UV-resistent polyester pulverlack. Standardfärger för stomme och lock: titan RAL 9007 låg glans svart RAL 90 låg glans OBEHANDLAT Obehandlat aluminium Armaturen finns även i stentvättat obehandlat aluminium. Ytan understryker materialkvaliteten och ger ett modernt och attraktivt intryck DEFA reserverar sig för att produkter som exponeras med denna råa yta med tiden kan oxideras 6 Invändig stålgänga för kupans fästskruv och krok för kvarhängning Infälld fästskruv med tätning för kupan

7 robust uthållig tryggt mångsidig pålitlig multi-funktionell 7

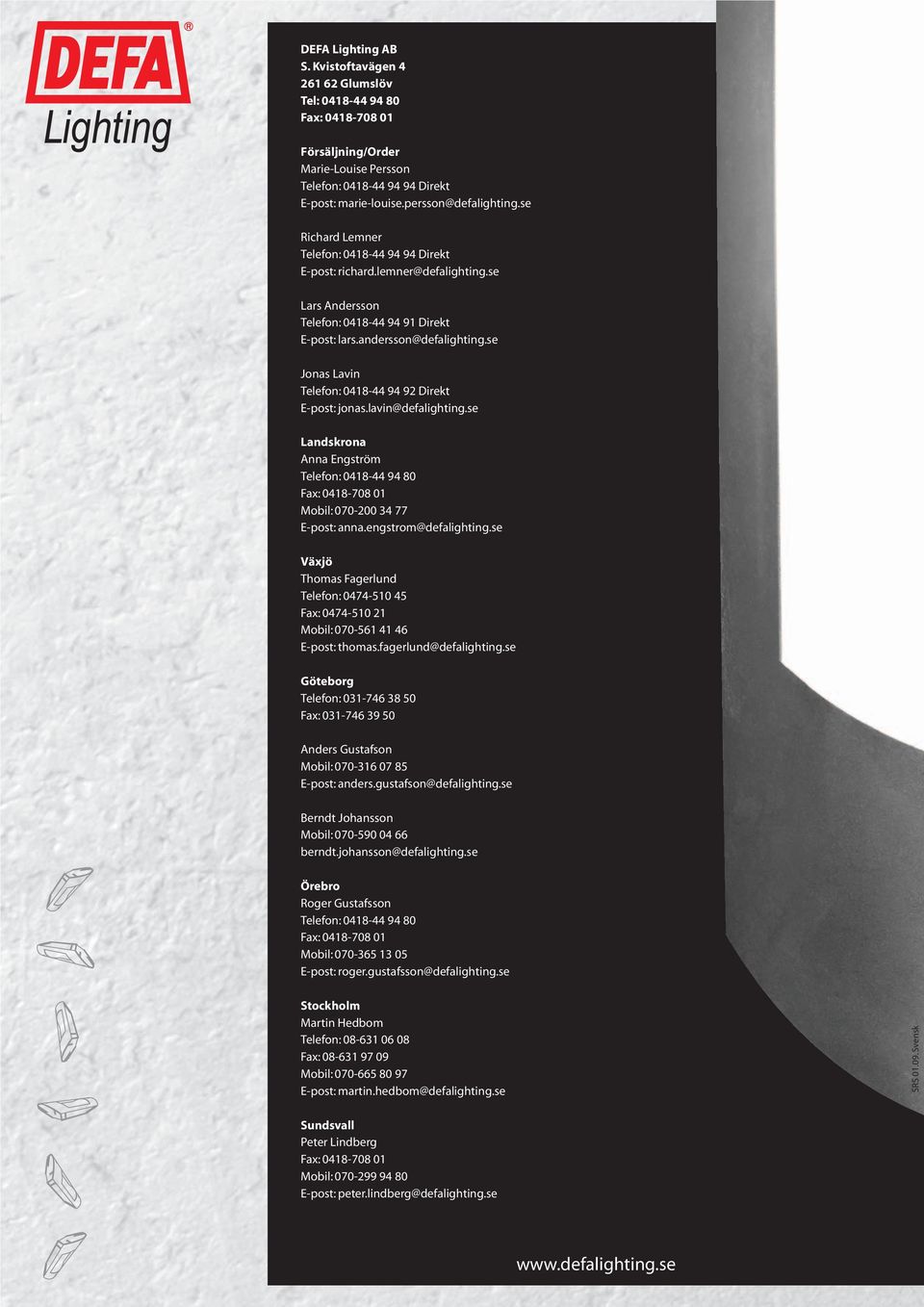

8 DEFA Lighting AB S. Kvistoftavägen Glumslöv Tel: Fax: Försäljning/Order Marie-Louise Persson Telefon: Direkt E-post: marie-louise.persson@defalighting.se Richard Lemner Telefon: Direkt E-post: richard.lemner@defalighting.se Lars Andersson Telefon: Direkt E-post: lars.andersson@defalighting.se Jonas Lavin Telefon: Direkt E-post: jonas.lavin@defalighting.se Landskrona Anna Engström Telefon: Fax: Mobil: E-post: anna.engstrom@defalighting.se Växjö Thomas Fagerlund Telefon: Fax: Mobil: E-post: thomas.fagerlund@defalighting.se Göteborg Telefon: Fax: Anders Gustafson Mobil: E-post: anders.gustafson@defalighting.se Berndt Johansson Mobil: berndt.johansson@defalighting.se Örebro Roger Gustafsson Telefon: Fax: Mobil: E-post: roger.gustafsson@defalighting.se Stockholm Martin Hedbom Telefon: Fax: Mobil: E-post: martin.hedbom@defalighting.se SRS Svensk Sundsvall Peter Lindberg Fax: Mobil: E-post: peter.lindberg@defalighting.se
