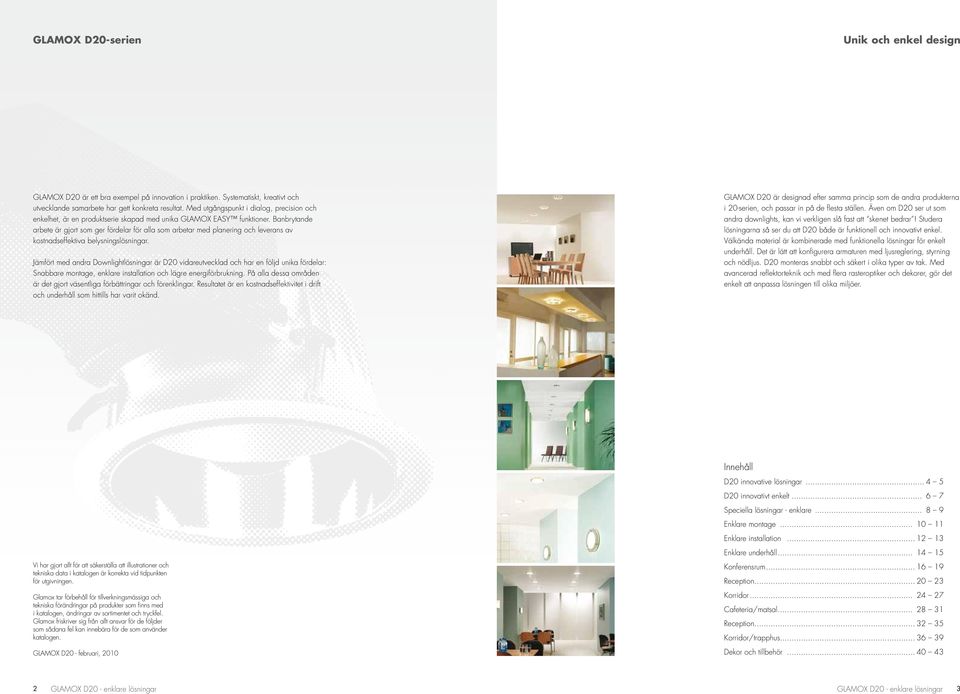

2 GLAMOX D20-serien Unik och enkel design GLAMOX D20 är ett bra exempel på innovation i praktiken. Systematiskt, kreativt och utvecklande samarbete har gett konkreta resultat. Med utgångspunkt i dialog, precision och enkelhet, är en produktserie skapad med unika GLAMOX EASY funktioner. Banbrytande arbete är gjort som ger fördelar för alla som arbetar med planering och leverans av kostnadseffektiva belysningslösningar. Jämfört med andra Downlightlösningar är D20 vidareutvecklad och har en följd unika fördelar: Snabbare montage, enklare installation och lägre energiförbrukning. På alla dessa områden är det gjort väsentliga förbättringar och förenklingar. Resultatet är en kostnadseffektivitet i drift och underhåll som hittills har varit okänd. GLAMOX D20 är designad efter samma princip som de andra produkterna i 20-serien, och passar in på de flesta ställen. Även om D20 ser ut som andra downlights, kan vi verkligen slå fast att skenet bedrar! Studera lösningarna så ser du att D20 både är funktionell och innovativt enkel. Välkända material är kombinerade med funktionella lösningar för enkelt underhåll. Det är lätt att konfigurera armaturen med ljusreglering, styrning och nödljus. D20 monteras snabbt och säkert i olika typer av tak. Med avancerad reflektorteknik och med flera rasteroptiker och dekorer, gör det enkelt att anpassa lösningen till olika miljöer. Vi har gjort allt för att säkerställa att illustrationer och tekniska data i katalogen är korrekta vid tidpunkten för utgivningen. Glamox tar förbehåll för tillverkningsmässiga och tekniska förändringar på produkter som finns med i katalogen, ändringar av sortimentet och tryckfel. Glamox friskriver sig från allt ansvar för de följder som sådana fel kan innebära för de som använder katalogen. GLAMOX D20 - februari, 2010 Innehåll D20 innovative lösningar D20 innovativt enkelt Speciella lösningar - enklare Enklare montage Enklare installation Enklare underhåll Konferensrum Reception Korridor Cafeteria/matsal Reception Korridor/trapphus Dekor och tillbehör GLAMOX D20 - enklare lösningar GLAMOX D20 - enklare lösningar 3

3 GLAMOX D20 innovativa lösningar Lägre totalkostnad Avancerad teknologi för ljustekniska beräkningar och unik produktionsteknik ger reflektorer med mycket hög verkningsgrad. Konstruktionen gör det enkelt att byta elektronik och ljuskälla. D20 sparar energi, reducerar strömförbrukningen och ger permanent lägre drifts- och underhållskostnader. När totalekonomin räknas är därför GLAMOX D20 en mycket bra investering. Innovativ design GLAMOX D20 har en karaktäristisk design som kännetecknar 20-serien: Armaturen skall vara estetisk att se på och samtidigt användbar i de flesta miljöer. Det funktionella spåret är en praktisk designdetalj för infästning av optik och dekor. Här är state of the art teknologi använd för att skapa en totaldesign som är kompakt, precis och befriande enkel!. Enkel installation D20 är en äkta GLAMOX EASY -produkt, designad som en komplett plug&play - lösning. Snabbkopplingssystem och dragavlastare gör D20 mycket enkel att installera. Anslut ledningarna, skruva fast armaturen färdigt! Montagelösningarna är anpassade för alla slags undertak. Dammskydd skyddar armatur och ljuskälla och sparar rengöring. Det bara att ta av dammskyddet, montera eventuella dekor/tillbehör och anläggningen är klar för överlämning! Komplett program GLAMOX D20 levereras i 4 varianter och 3 storlekar. Armaturen kan konfigureras med ljusreglering, styrning och nödljus och finns från 10 till 32 W med ett eller två rör, 42 watt med ett rör. Tre olika reflektorer och en rad individuellt anpassade rasteroptiker och dekorer gör att D20 fungerar optimalt efter användarens behov. 4 GLAMOX D20 - enklare lösningar GLAMOX D20 - enklare lösningar 5

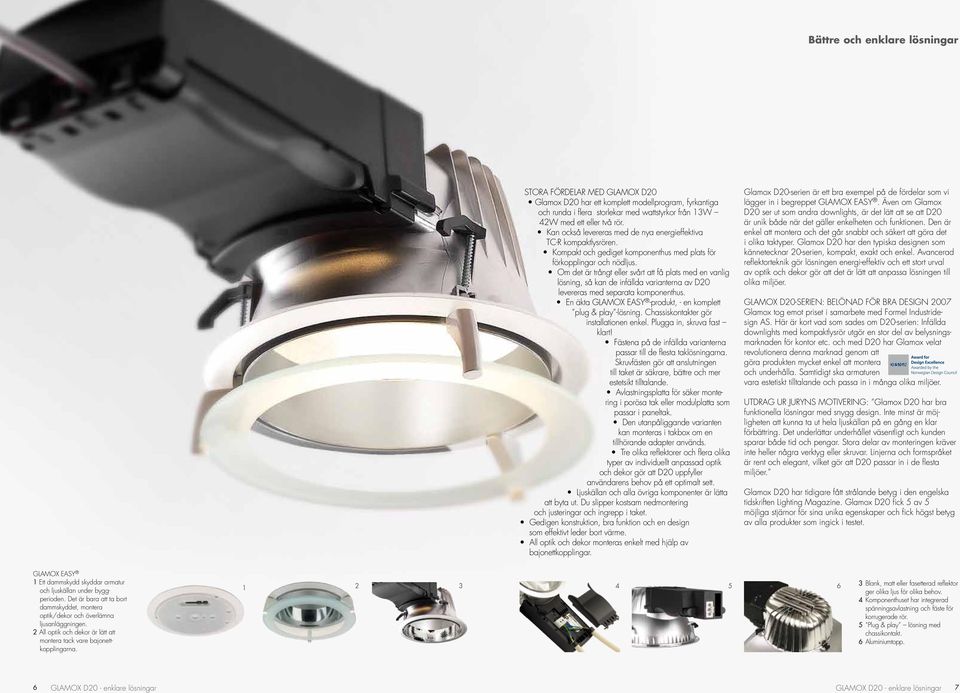

4 Bättre och enklare lösningar STORA FÖRDELAR MED GLAMOX D20 Glamox D20 har ett komplett modellprogram, fyrkantiga och runda i flera storlekar med wattstyrkor från 13W 42W med ett eller två rör. Kan också levereras med de nya energieffektiva TC-R kompaktlysrören. Kompakt och gediget komponenthus med plats för förkopplingar och nödljus. Om det är trångt eller svårt att få plats med en vanlig lösning, så kan de infällda varianterna av D20 levereras med separata komponenthus. En äkta GLAMOX EASY -produkt, - en komplett plug & play -lösning. Chassiskontakter gör installationen enkel. Plugga in, skruva fast klart! Fästena på de infällda varianterna passar till de flesta taklösningarna. Skruvfästen gör att anslutningen till taket är säkrare, bättre och mer estetsikt tilltalande. Avlastningsplatta för säker montering i porösa tak eller modulplatta som passar i paneltak. Den utanpåliggande varianten kan monteras i takbox om en tillhörande adapter används. Tre olika reflektorer och flera olika typer av individuellt anpassad optik och dekor gör att D20 uppfyller användarens behov på ett optimalt sett. n och alla övriga komponenter är lätta att byta ut. Du slipper kostsam nedmontering och justeringar och ingrepp i taket. Gedigen konstruktion, bra funktion och en design som effektivt leder bort värme. All optik och dekor monteras enkelt med hjälp av bajonettkopplingar. Glamox D20-serien är ett bra exempel på de fördelar som vi lägger in i begreppet GLAMOX EASY. Även om Glamox D20 ser ut som andra downlights, är det lätt att se att D20 är unik både när det gäller enkelheten och funktionen. Den är enkel att montera och det går snabbt och säkert att göra det i olika taktyper. Glamox D20 har den typiska designen som kännetecknar 20-serien, kompakt, exakt och enkel. Avancerad reflektorteknik gör lösningen energi-effektiv och ett stort urval av optik och dekor gör att det är lätt att anpassa lösningen till olika miljöer. GLAMOX D20-SERIEN: BELÖNAD FÖR BRA DESIGN 2007 Glamox tog emot priset i samarbete med Formel Industridesign AS. Här är kort vad som sades om D20-serien: Infällda downlights med kompaktlysrör utgör en stor del av belysningsmarknaden för kontor etc. och med D20 har Glamox velat revolutionera denna marknad genom att göra produkten mycket enkel att montera och underhålla. Samtidigt ska armaturen vara estetiskt tilltalande och passa in i många olika miljöer. UTDRAG UR JURYNS MOTIVERING: Glamox D20 har bra funktionella lösningar med snygg design. Inte minst är möjligheten att kunna ta ut hela ljuskällan på en gång en kiar förbättring. Det underlättar underhållet väsentligt och kunden sparar både tid och pengar. Stora delar av monteringen kräver inte heller några verktyg eller skruvar. Linjerna och formspråket är rent och elegant, vilket gör att D20 passar in i de flesta miljöer. Glamox D20 har tidigare fått strålande betyg i den engelska tidskriften Lighting Magazine. Glamox D20 fick 5 av 5 möjliga stjärnor för sina unika egenskaper och fick högst betyg av alla produkter som ingick i testet. GLAMOX EASY 1 Ett dammskydd skyddar armatur och ljuskällan under byggperioden. Det är bara att ta bort dammskyddet, montera optik/dekor och överlämna ljusanläggningen. 2 All optik och dekor är lätt att montera tack vare bajonettkopplingarna Blank, matt eller fasetterad reflektor ger olika ljus för olika behov. 4 Komponenthuset har integrerad spänningsavlastning och fäste för korrugerade rör. 5 Plug & play lösning med chassikontakt. 6 Aluminiumtopp. 6 GLAMOX D20 - enklare lösningar GLAMOX D20 - enklare lösningar 7

5 Speciella lösningar enklare Alla GLAMOX D20-varianter kan levereras med externt komponenthus. Detta har klara fördelar, först och främst där det är trångt eller svårt att placera en vanlig lösning. Externt komponenthus ger lägre temperaturer på elektroniken vilket betyder att armaturen kan användas på ställen med höga omgivningtemperaturer. Som ett resultat av detta är lösningen godkänd för isolerade undertak. GLAMOX D20-RF210 med externt komponenthus är mycket kompakt och kan användas på ställen med speciella krav och i undertak där det är trångt. GLAMOX D20-RF210 i kombination med externt komponenthus bygger exempelvis 90 mm på höjden. Det externa komponenthuset har unik flexibilitet med integrerade dragavlastare för olika kablar in och ut. Alla armaturerna levereras med dammskydd som skyddar armatur och ljuskälla så de inte blir skadade eller nersmutsade under byggperioden. Dammskydd skyddar armatur och ljuskälla så de inte blir skadade eller nersmutsade under byggperioden. Det sparar tid och kostnader vid rengörning och när allt byggarbete är avslutat återstår det bara att ta bort dammskyddet, montera eventuell dekor och lämna över anläggningen. 8 GLAMOX D20 - enklare lösningar GLAMOX D20 - enklare lösningar 9

6 Enklare montage Armaturen levereras komplett och färdig för montage i undertaket. Detta betyder att lösningen är anpassad till de allra flesta undertak och att det är snabbt och enkelt att montera GLAMOX D20, nästan oavsett vilket undertakssystem som är valt. För att säkra en ordentlig infästning med god tillslutning, har våra designers valt en lösning där armaturen skruvas fast i undertaket med fästarmar. Detta blir snyggare och mer precist. Riktig bits för skruvdragare följer med och är fäst på dammskyddet. Avlastningsplåt och modulplåt levereras vid behov. Alla armaturerna levereras med dammskydd. Dekoren bör monteras sist för att undgå att den blir skadad eller nersmutsad under byggperioden. Dekorinfattningen är designad så att det är enkelt att montera alla typer av dekorer utan att göra ingrepp i armaturen eller i undertaket. Det gäller även montaget av eventuell dekor senare. Avlastningsplåt Stålplåt som läggs i mjuka undertak. GLAMOX D20 monteras enkelt i de flesta undertak med tre fästarmar. OBS! Vid montage i paneltak krävs mondulplåt. Sätt armaturen på plats i hålet, använd den medföljande plastbitsen och drag åt. Genom att använda skruvar och fästarmar i stället för klämmor får man en tätare och snyggare tillslutning mot taket. På ställen med låg inbyggningshöjd finns en lösning med D20-RF210 som bara bygger 90 mm. Modulplåt Plåtmodul för anpassning till paneltak. Ingjutningsbox ABS-box för ingjutning i betongtak. 10 GLAMOX D20 - enklare lösningar GLAMOX D20 - enklare lösningar 11

7 Enklare installation GLAMOX D20 är en äkta GLAMOX EASY -produkt och har klara fördelar för den som skall installera. Användandet av Wieland- eller Enstopluggar ger lägre montagekostnader och det är enkelt att få arbetet utfört i princip är det bara att plugga i kontakten. D20 är konstruerad med integrerad dragavlastare för alla typer av kablar mellan 6 och 13 mm i diameter. Montören kan enkelt ansluta kabeln och kan utföra arbetet mer kostnadseffektivt. I praktiken är det därför mycket enklare att installera komplexa belysningsanläggningar. Alla armaturerna kan levereras färdigkopplade med monterad ljuskälla! :Användandet av Wieland eller Enstokopplingar har gjort det mycket enklare för montören att installera en GLAMOX D20 armatur. 3: Alla kablar som måste anslutas, monteras enkelt och snabbt med integrerad dragavlastare i komponenthuset GLAMOX D20 - enklare lösningar GLAMOX D20 - enklare lösningar 13

8 Enklare underhåll Alla vet att livslängden på elektronik är begränsad. Det betyder att kommande underhålls- och servicekostnader i stor utsträckning kan relateras till elektroniska komponenter och användningen av tid till nedmontering och montering vid utbyte. Därför har Glamox utvecklat den innovativa och unika servicemodulen. Den är designad för att allt underhåll som byte av ljuskällor och elektroniska komponenter kan utföras utan nedmontering och kostbara ingrepp i armaturen eller undertaket. Det betyder lägre drifts- och underhållskostnader under hela anläggningens livstid. 1 2 Så enkelt är det att utföra underhåll av en GLAMOX D20 1: n vinklas ner och hela inhållet i servicemodulen lyfts och dras ut och ner. På det sättet undgår man att ljuskällan krossas eller att reflektorn skadas vilket gör det enklare att byta ljuskälla. 2: Reaktorn kan kontrolleras och bytas utan att montera ner armaturen eller göra tids- och kostnadskrävande ingrepp i undertaket. 3: När arbetet är utfört sätts reaktorn med ljuskälla tillbaka på plats. Inbyggda styrspår säkrar att anslutningen blir rätt. 4: Till slut vinklas ljuskällan upp och eventuell dekor sätts på plats färdigt! GLAMOX D20 - enklare lösningar GLAMOX D20 - enklare lösningar 15

9 Enklare lösningar GLAMOX D20 levereras med tre olika typer av reflektorer. Här visas högglans reflektor (SI) för optimal verkningsgrad. Konferensrum med GLAMOX D20-R175 SI med matt ytterring. GLAMOX D20 - enklare lösningar 17

10 DOWNLIGHT undertak D20-R175 Downlight med 20-familjens design och funktionalitet Unikt koncept för byte av förkopplingsdon Dammskydd förhindrar nedsmutsning av reflektorn under byggperioden Komplett armatur med enkelt montage och anslutning Enkelt montage Chassiskontakt Specifikation Armaturhus i polykarbonat (PC) med påmonterat hus för elektriska komponenter i nylon (PA). Unikt system för enkelt utbyte av reaktorer via reflektorn utan att behöva montera isär armaturen. D20 kan levereras med separat komponentbox för olika nödljussystem, styrssystem och reaktorer för separat koppling av ljuskällor. Reflektor kan levereras i matt (SM), högglans (SI) eller i fasetterad högglans (SF). Vit täckring i RAL Tillbehör, raster och dekorer måste beställas separat. Levereras med dammskydd som förhindrar nedsmutsning av reflektorn under byggperioden. IP20 från ovansidan även vid montage av IP44/55-tillbehör. 1-rörs TC-DEL 13-26W och TC-R 14-17W. Armatur med 830/840 i benämningen levereras med monterade ljuskällor. Design: Formel Industridesign AS Förkoppling Elektronisk förkoppling (HF), analog ljusreglering (HFDa), digital ljusreglering (HFDd) eller Dali. Armaturen kan levereras med nödljus (Standard, självtest eller DALI). Design: Formel Industridesign AS Montage Enkelt montage med ställbara armar som fästes med medföljande 3 mm unbrakobits eller med egen unbrakonyckel. För täckt montage måste separat reaktorbox användas. Anslutning 5-polig 2,5 mm² instickkopplingsplint för överkoppling. Armaturen är försedd med dragavlastare. Armaturen kan levereras med monterat sladdställ, 2,0 m eller 3- eller 5-polig chassikontakt. IP20, Ta=25 C 117 Ø175 Ø200 13/18W = W = /18W = W = 160 SI = högglans reflektor, SM = matt silver, SF = Fasetterad reflektor, WH = vit täckring, CP2 = 2m sladdställ. TC-DEL Produktnamn HF HFDd* DALI Vikt kg ZVEI Sockel Ljus kurva D20-R CP2 SI/WH D D D TC-DEL G24q-1 D20-R CP2 SI/WH D D D TC-DEL G24q-2 A D20-R CP2 SI/WH D D D TC-DEL G24q-3 B D20-R CP2 SM/WH D D D TC-DEL G24q-1 D20-R CP2 SM/WH D D D TC-DEL G24q-2 C D20-R CP2 SM/WH D D D TC-DEL G24q-3 D D20-R CP2 SF/WH D D D TC-DEL G24q-1 D20-R CP2 SF/WH D D D TC-DEL G24q-2 D20-R CP2 SF/WH D D D TC-DEL G24q-3 * HFDd levereras utan sladdställ. Konferensrum med GLAMOX D20-R175 SI med matt ytterring. SEARCH FOR PRODUCTS D20 go 18 GLAMOX D20 - enklare lösningar

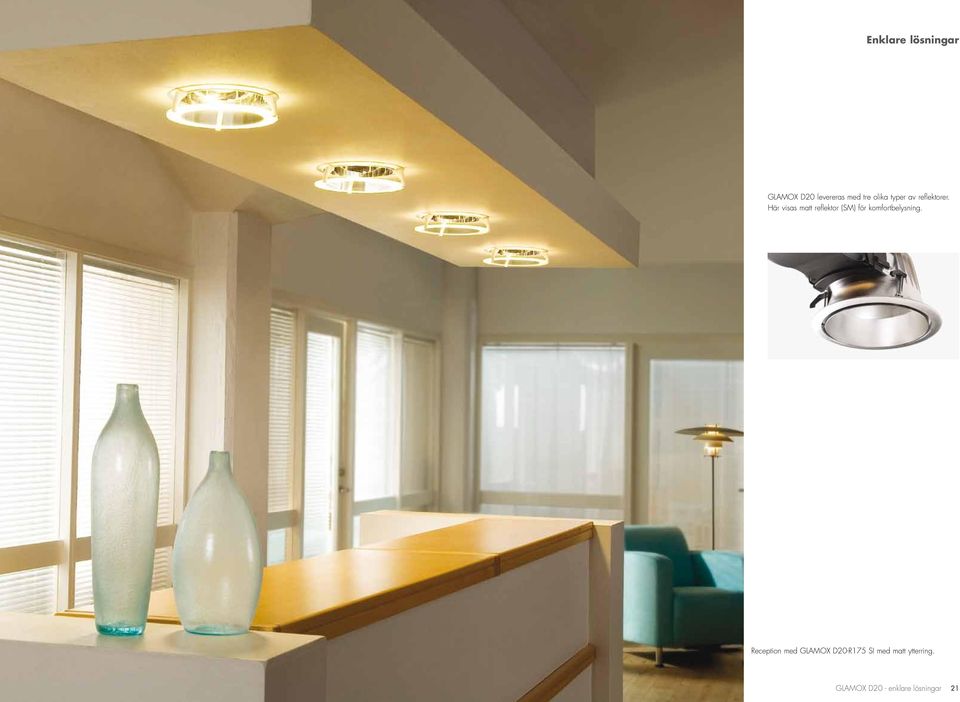

11 Enklare lösningar GLAMOX D20 levereras med tre olika typer av reflektorer. Här visas matt reflektor (SM) för komfortbelysning. Reception med GLAMOX D20-R175 SI med matt ytterring. GLAMOX D20 - enklare lösningar 21

12 DOWNLIGHT undertak D20-R210 Downlight med 20-familjens design och funktionalitet Unikt koncept för byte av förkopplingsdon Dammskydd förhindrar nedsmutsning av reflektorn under byggperioden Komplett armatur med enkelt montage och anslutning Enkelt underhåll Specifikation Armaturhus i polykarbonat (PC) och aluminium (226/132) med påmonterat hus för elektriska komponenter i nylon (PA). Unikt system för enkelt utbyte av reaktorer via reflektorn utan att behöva montera isär armaturen. D20 kan levereras med separat komponentbox för olika nödljussystem, styrssystem och reaktorer för separat koppling av ljuskällor. Reflektor kan levereras i matt (SM), högglans (SI) eller i fasetterad högglans (SF). Vit täckring i RAL Tillbehör, raster och dekorer måste beställas separat. Levereras med dammskydd som förhindrar nedsmutsning av reflektorn under byggperioden. IP20 från ovansidan även vid montage av IP44/55-tillbehör. IP44/55 kan inte användas på 2x26W. 1-rörs TC-DEL 18-26W, TC-R 14-17W och TC-TEL 32W. 2-rörs TC-DEL 18-26W och TC-R 14-17W. Armatur med 830/840 i benämningen levereras med monterade ljuskällor. Förkoppling Elektronisk förkoppling (HF), analog ljusreglering (HFDa), digital ljusreglering (HFDd) eller Dali. Armaturen kan levereras med nödljus (Standard, självtest eller DALI). Design: Formel Industridesign AS Design: Formel Industridesign AS Montage Enkelt montage med ställbara armar som fästes med medföljande 3 mm unbrakobits eller med egen unbrakonyckel. För täckt montage måste separat reaktorbox användas. Anslutning 5-polig 2,5 mm² instickkopplingsplint för överkoppling. Armaturen är försedd med dragavlastare. Armaturen kan levereras med monterat sladdställ, 2,0 m eller 3- eller 5-polig chassikontakt. 153 Ø210 Ø IP20, Ta=25 C SI = högglans reflektor, SM = matt silver, SF = Fasetterad reflektor, WH = vit täckring, CP2 = 2m sladdställ. TC-DEL TC-TEL Produktnamn HF HFDd* DALI Vikt kg ZVEI Sockel Ljuskurva D20-R CP2 SI/WH D D D TC-DEL G24q-3 A D20-R CP2 SI/WH D D D TC-TEL GX24q-3 D20-R CP2 SI/WH D D D TC-DEL G24q-2 B D20-R CP2 SI/WH D D D TC-DEL G24q-3 D20-R CP2 SM/WH D D D TC-DEL G24q-3 C D20-R CP2 SM/WH D D D TC-TEL GX24q-3 D20-R CP2 SM/WH D D D TC-DEL G24q-2 D20-R CP2 SM/WH D D D TC-DEL G24q-3 D D20-R CP2 SF/WH D D D TC-DEL G24q-3 D20-R CP2 SF/WH D D D TC-TEL GX24q-3 D20-R CP2 SF/WH D D D TC-DEL G24q-2 D20-R CP2 SF/WH D D D TC-DEL G24q-3 * HFDd levereras utan sladdställ. SEARCH FOR PRODUCTS D20 go Reception med GLAMOX D20-R175 SI med IP44 Opal. 22 GLAMOX D20 - enklare lösningar 23

13 Enklare lösningar GLAMOX D20 levereras med tre olika typer av reflektorer. Här visas fasetterad reflektor (SF) för briljant belysning. Korridor med GLAMOX D20-R175 SI. Vägg: Hövik Zapp Sign. GLAMOX D20 - enklare lösningar 25

14 DOWNLIGHT undertak D20-R250 Downlight med 20-familjens design och funktionalitet Unikt koncept för byte av förkopplingsdon Dammskydd förhindrar nedsmutsning av reflektorn under byggperioden Komplett armatur med enkelt montage och anslutning Intergrerad dragavlastare Fasetterad reflektor, typ SF Specifikation Armaturhus i polykarbonat (PC) och aluminium med påmonterat hus för elektriska komponenter i nylon (PA). Unikt system för enkelt utbyte av reaktorer via reflektorn utan att behöva montera isär armaturen. D20 kan levereras med separat komponentbox för olika nödljussystem, styrssystem och reaktorer för separat koppling av ljuskällor. Reflektor kan levereras i matt (SM), högglans (SI) eller i fasetterad högglans (SF). Vit täckring i RAL Tillbehör, raster och dekorer måste beställas separat. Levereras med dammskydd som förhindrar nedsmutsning av reflektorn under byggperioden. IP20 från ovansidan även vid montage av IP44/55-tillbehör. IP44/55 kan inte användas på 2x32W. 1-rörs TC-DEL 26W, TC-R 17W och TC-TEL 32-42W. 2-rörs TC-DEL 26W, TC-R 17W och TC-TEL 32W. Armatur med 830/840 i benämningen levereras med monterade ljuskällor. Förkoppling Elektronisk förkoppling (HF), analog ljusreglering (HFDa), digital ljusreglering (HFDd) eller Dali. Armaturen kan levereras med nödljus (Standard, självtest eller DALI). Design: Formel Industridesign AS Anslutning 5-polig 2,5 mm² instickkopplingsplint för överkoppling. Armaturen är försedd med dragavlastare. Armaturen kan levereras med monterat sladdställ, 2,0 m eller 3- eller 5-polig chassikontakt. IP20, Ta=25 C Design: Formel Industridesign AS 162 Ø250 Ø274 26/32W = W = 428 Montage Enkelt montage med ställbara armar som fästes med medföljande 3 mm unbrakobits eller med egen unbrakonyckel. För täckt montage måste separat reaktorbox användas. SI = högglans reflektor, SM = matt silver, SF = Fasetterad reflektor, WH = vit täckring, CP2 = 2m sladdställ. TC-DEL TC-TEL Produktnamn HF HFDd* DALI Vikt kg ZVEI Sockel Ljuskurva D20-R CP2 SI/WH D D D TC-TEL GX24q-4 D20-R CP2 SI/WH D D D TC-DEL G24q-3 A D20-R CP2 SI/WH D D D TC-TEL GX24q-3 B D20-R CP2 SM/WH D D D TC-TEL GX24q-4 D20-R CP2 SM/WH D D D TC-DEL G24q-3 C D20-R CP2 SM/WH D D D TC-TEL GX24q-3 D D20-R CP2 SF/WH D D D TC-DEL G24q-3 D20-R CP2 SF/WH D D D TC-TEL GX24q-3 *HFDd levereras utan sladdställ. Våtrum med GLAMOX D20-R175 SI med dekor IP44 Opal. Vägg: Hövik Zapp Aqua. SEARCH FOR PRODUCTS D20 go 26 GLAMOX D20 - enklare lösningar

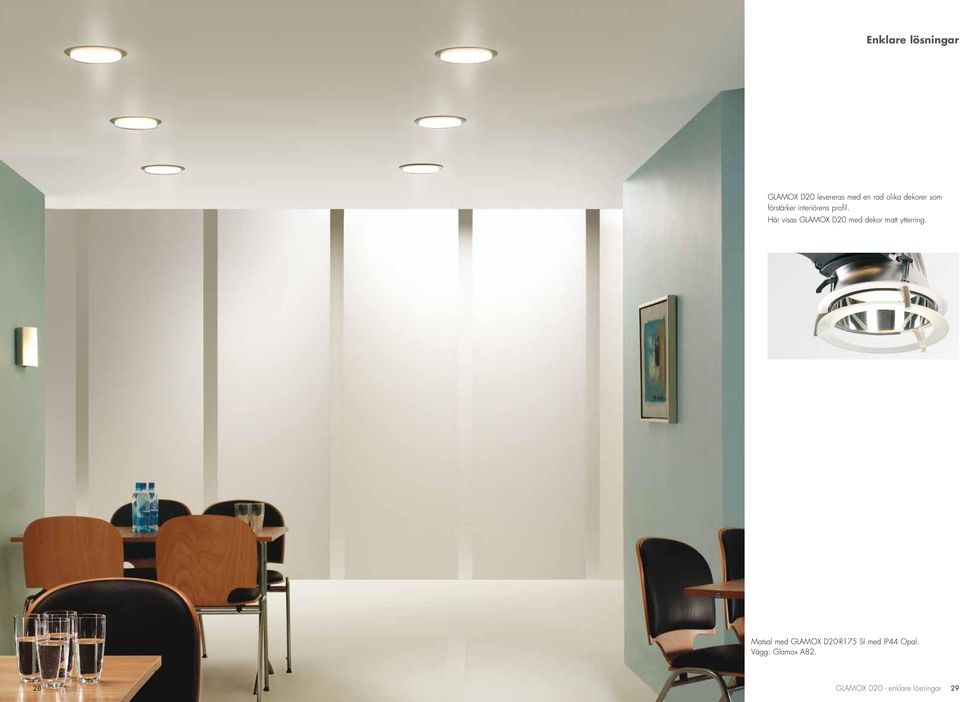

15 Enklare lösningar GLAMOX D20 levereras med en rad olika dekorer som förstärker interiörens profil. Här visas GLAMOX D20 med dekor matt ytterring. Matsal med GLAMOX D20-R175 SI med IP44 Opal. Vägg: Glamox A GLAMOX D20 - enklare lösningar 29

16 DOWNLIGHT undertak D20-RF210 Downlight med 20-familjens design och funktionalitet Dammskydd förhindrar nedsmutsning av reflektorn under byggperioden Komplett armatur med enkelt montage och anslutning Enkelt eftermontage av dekor Monterat dammskydd Specifikation Lågbyggd downlight med armaturhus i polykarbonat (PC) med separat hus för elektriska komponenter i nylon (PA). Reflektor kan levereras i matt (SM), högglans (SI) eller i fasetterad högglans (SF). Vit täckring i RAL Tillbehör, raster och dekorer måste beställas separat. Levereras med dammskydd som förhindrar nedsmutsning av reflektorn under byggperioden. IP20 från ovansidan även vid montage av IP44/55-tillbehör. IP44/55 kan inte användas på 2x26W. 1-rörs TC-DEL 18-26W och TC-TEL 32W. 2-rörs TC-DEL 18-26W. Armatur med 830/840 i benämningen levereras med monterade ljuskällor. Förkoppling Elektronisk förkoppling (HF), analog ljusreglering (HFDa), digital ljusreglering (HFDd) eller Dali. Armaturen kan levereras med nödljus (Standard, självtest eller DALI). Design: Formel Industridesign AS Montage Enkelt montage med ställbara armar som fästes med medföljande 3 mm unbrakobits eller med egen unbrakonyckel. För täckt montage måste separat reaktorbox användas. Anslutning 5-polig 2,5 mm² instickkopplingsplint för överkoppling. Armaturen är försedd med dragavlastare. Armaturen kan levereras med monterat sladdställ, 2,0 m eller 3- eller 5-polig chassikontakt. IP20, Ta=25 C Design: Formel Industridesign AS 89 Ø210 Ø SI = högglans reflektor, SM = matt silver, SF = Fasetterad reflektor, WH = vit täckring, CP2 = 2m sladdställ. TC-DEL TC-TEL Produktnavn HF HFDd* DALI Vekt kg Lampe ZVEI Sokkel Polar dia. D20-RF CP2 SI/WH D D D TC-DEL G24q-3 D20-RF CP2 SI/WH D D D TC-TEL GX24q-3 A D20-RF CP2 SI/WH D D D TC-DEL G24q-2 D20-RF CP2 SI/WH D D D TC-DEL G24q-3 B D20-RF CP2 SM/WH D D D TC-DEL G24q-3 D20-RF CP2 SM/WH D D D TC-TEL GX24q-3 C D20-RF CP2 SM/WH D D D TC-DEL G24q-2 D20-RF CP2 SM/WH D D D TC-DEL G24q-3 D D20-RF CP2 SF/WH D D D TC-DEL G24q-3 D20-RF CP2 SF/WH D D D TC-TEL GX24q-3 D20-RF CP2 SF/WH D D D TC-DEL G24q-2 D20-RF CP2 SF/WH D D D TC-DEL G24q-3 *HFDd levereras utan sladdställ. Matsal med GLAMOX D20-R175 SI med Center matt. Vägg: Glamox A82. SEARCH FOR PRODUCTS D20 go 30 GLAMOX D20 - enklare lösningar

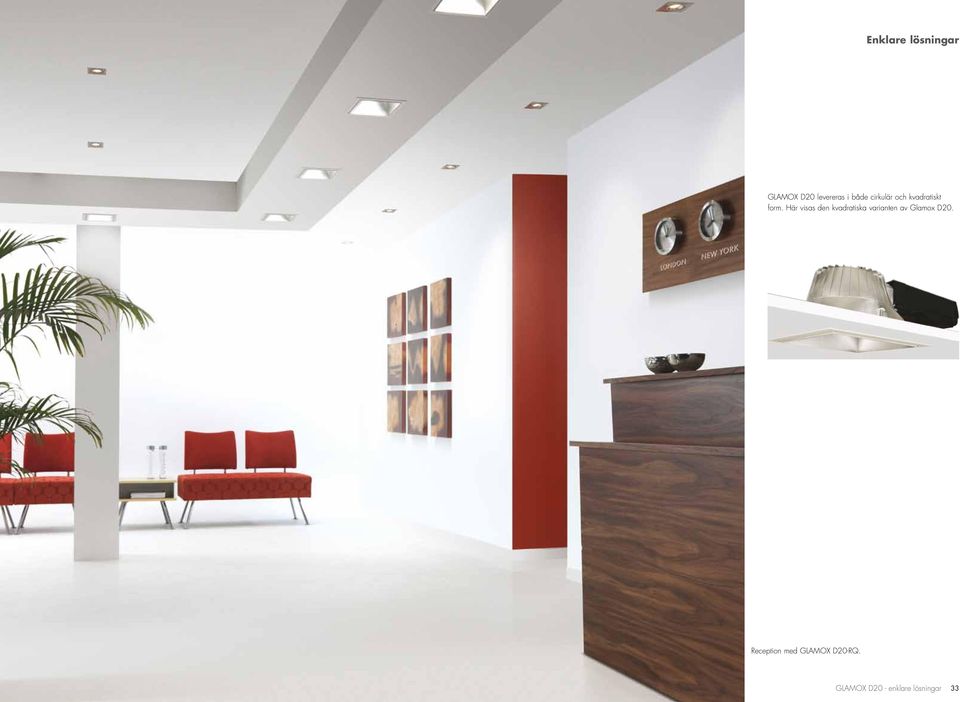

17 Enklare lösningar GLAMOX D20 levereras i både cirkulär och kvadratiskt form. Här visas den kvadratiska varianten av Glamox D20. Reception med GLAMOX D20-RQ. 32 GLAMOX D20 - enklare lösningar 33

18 DOWNLIGHT undertak D20-RQ210 Kvadratisk downlight med 20-familjens design och funktion Unikt koncept för byte av reaktor Dammskydd skyddar reflektorn under byggperioden Komplett armatur för enkelt montage och anslutning DOWNLIGHT undertak D20-RQ250 Kvadratisk downlight med 20-familjens design och funktion Unikt koncept för byte av reaktor Dammskydd skyddar reflektorn under byggperioden Komplett armatur för enkelt montage och anslutning D20-RQ210 med X-raster Aluminiumtopp D20-RQ250 med dekor Specifikation Armaturhus i polykarbonat (PC) och aluminium med påmonterat hus för elektriska komponenter i nylon (PA). Unikt system för enkelt utbyte av reaktorer via reflektorn utan att behöva montera isär armaturen. D20 kan levereras med separat komponentbox för olika nödljussystem, styrssystem och reaktorer för separat koppling av ljuskällor. Reflektor kan levereras i matt (SM) eller högglans (SI). Vit täckring i RAL Tillbehör som turbobländskydd, kryssbländskydd, dekorer, täckringar måste beställas separat. D20 levereras med dammskydd som förhindrar nedsmutsning av reflektorn under byggperioden. Specifikation Armaturhus i polykarbonat (PC) med påmonterat hus för elektriska komponenter i nylon (PA). Unikt system för enkelt utbyte av reaktorer via reflektorn utan att behöva montera isär armaturen. D20 kan levereras med separat komponentbox för olika nödljussystem, styrssystem och reaktorer för separat koppling av ljuskällor. Reflektor kan levereras i matt (SM) eller högglans (SI). Vit täckring i RAL Tillbehör som turbobländskydd, kryssbländskydd, dekorer, täckringar måste beställas separat. D20 levereras med dammskydd som förhindrar nedsmutsning av reflektorn under byggperioden. 1-rörs TC-DEL 18-26W, TC-R 14-17W och TC-TEL 32W. 2-rörs TC-DEL 18-18W och TC-R 14-17W. Levereras med eller utan ljuskällor. Design: Hans Bleken Rud 210 x rörs TC-DEL 26W, TC-R 17W och TC-TEL 32-42W. 2-rörs TC-DEL 26W och TC-R 17W och TC-TEL 32W. Levereras med eller utan ljuskällor. Design: Hans Bleken Rud 250 x 250 Förkoppling D20 levereras med elektronisk förkoppling (HF), analog ljusreglering (HFDa), digital ljusreglering (HFDd) eller Dali. Armaturen kan levereras med nödljus Förkoppling D20 levereras med elektronisk förkoppling (HF), analog ljusreglering (HFDa), digital ljusreglering (HFDd) eller Dali. Armaturen kan levereras med nödljus. Design: Hans Bleken Rud /32/42W = W = 428 Montage Enkelt montage med ställbara armar som fästes med medföljande 3 mm unbrakobits eller med egen unbrakonyckel. Montage Enkelt montage med ställbara armar som fästes med medföljande 3 mm unbrakobits eller med egen unbrakonyckel. Anslutning 5-polig 2,5 mm² instickkopplingsplint för överkoppling. Armaturen är försedd med dragavlastare. Armaturen kan levereras med monterat sladdställ, 2,0 m. Anslutning 5-polig 2,5 mm² instickkopplingsplint för överkoppling. Armaturen är försedd med dragavlastare. Armaturen kan levereras med monterat sladdställ, 2,0 m. Kan levereras med chassikontakt på förfrågan. IP20, Ta=25 C SI = Högglans reflektor, SM = Matt reflektor, CP2 = 2 m sladdställ, 830 = 830-rör. Produktnamn HF HFDd* DALI ZVEI Sockel Ljus kurva D20-RQ CP2 SI/WH D D D TC-DEL G24q-3 A D20-RQ CP2 SI/WH D D D TC-TEL GX24q-3 D20-RQ CP2 SI/WH D D D TC-DEL G24q-2 B D20-RQ CP2 SM/WH D D D TC-DEL G24q-3 C D20-RQ CP2 SM/WH D D D TC-TEL GX24q-3 D20-RQ CP2 SM/WH D D D TC-DEL G24q-2 D * HFDd levereras utan sladdställ. TC-TEL TC-DEL IP20, Ta=25 C TC-DEL TC-TEL SI = Högglans reflektor, SM = Matt reflektor, WH = Hvit trimring, CP2 = 2 m sladdställ, 830 = 830-rör. Produktnamn HF HFDd* DALI Vekt kg ZVEI Sockel Ljus kurva D20-RQ CP2 SI/WH D D D TC-DEL G24q-3 A D20-RQ CP2 SI/WH D D D TC-TEL GX24q-3 B D20-RQ CP2 SM/WH D D D TC-DEL G24q-3 C D20-RQ CP2 SM/WH D D D TC-TEL GX24q-3 D * HFDd levereras utan sladdställ. SEARCH FOR PRODUCTS D20-RQ210 GO SEARCH FOR PRODUCTS D20-RQ250 GO 34 GLAMOX D20 - enklare lösningar GLAMOX D20 - enklare lösningar 35

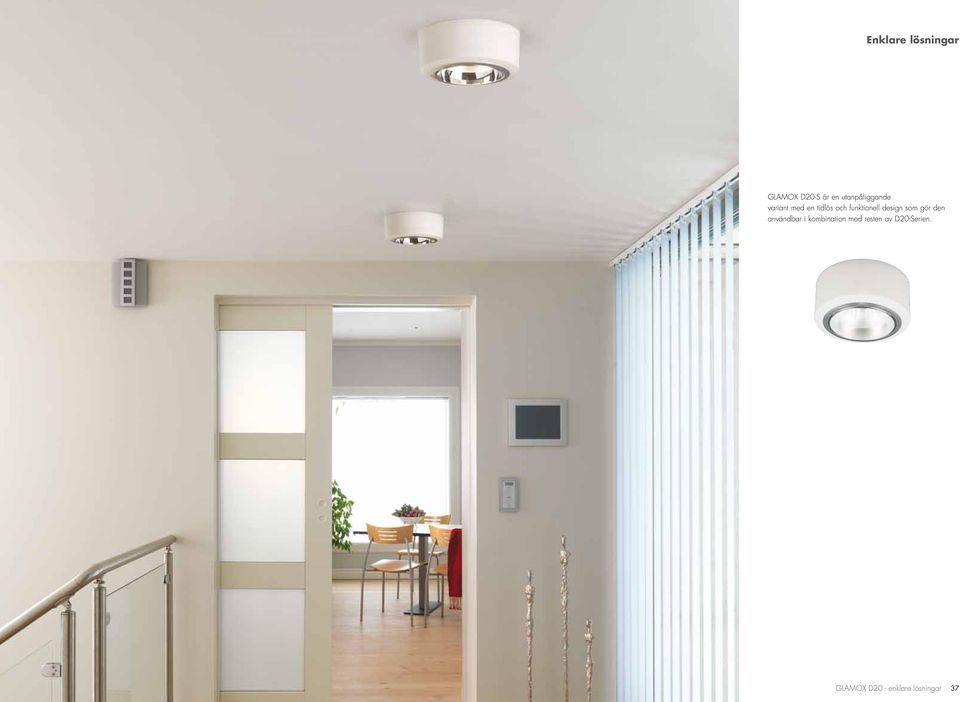

19 Enklare lösningar GLAMOX D20-S är en utanpåliggande variant med en tidlös och funktionell design som gör den användbar i kombination med resten av D20-Serien. 36 GLAMOX D20 - enklare lösningar 37

20 DOWNLIGHT utanpåliggande i tak D20-S210 Tidlös och funktionell design Kombinerbar med andra produkter i Glamox 20-serien Dammskydd skyddar reflektorn under byggperioden Komplett armatur för enkelt montgje och anslutning Adapter för takdosa Enkelt montage Specifikation Armaturhus i vit ABS/polykarbonat (PC). Reflektor i metalliserad PC som kan levereras med matt (SM), högglans (SI) eller fasetterad högglans (SF) yta. Tillbehör för IP44 beställs separat. Armaturern är försedd med dammskydd som skyddar reflektorn under byggperioden. Armaturen kan på förfrågan levereras med nödljus. Tillbehör som turboraster, X-raster och olika dekorer beställs separat. 1-rörs TC-DEL 18-26W, TC-R 14-17W och TC-TEL 32W. 2-rörs TC-DEL 18-26W och TC-R 14-17W. Armaturen kan levereras med monterade ljuskällor. Förkoppling Elektronisk reaktor (HF), analog ljusreglering (HFDa), digital ljusreglering (HFDd) eller DALI. Design: Hans Bleken Rud Montage Monteras dikt tak eller på takdosa med tillhörande adapter. 284 Anslutning 5-polig 2,5 mm² överkopplingsbar insticksplint. IP20, Ta=25 C SI = högglans reflektor, SM = matt silver, SF = Fasetterad reflektor. Produktnamn HF DALI Vikt kg ZVEI Sockel Ljus kurva D20-S SI D D TC-DEL G24q-2 D20-S SI D D TC-DEL G24q-3 D20-S SI D D TC-TEL G24q-3 A D20-S SI D D TC-DEL G24q-2 D20-S SI D D TC-DEL G24q-3 B D20-S SM D D TC-DEL G24q-3 D20-S SM D D TC-TEL G24q-3 C D20-S SM D D TC-DEL G24q-2 D20-S SM D D TC-DEL G24q-3 D D20-S SF D D TC-DEL G24q-3 D20-S SF D D TC-TEL G24q-3 D20-S SF D D TC-DEL G24q-2 D20-S SF D D TC-DEL G24q-3 SEARCH FOR PRODUCTS D20-S GO 38 GLAMOX D20 - enklare lösningar 39
