Smart Våra mest efterfrågade belysningsprodukter till lite bättre priser.

Transkript

1 BELYSNING 1:2015 Smart Våra mest efterfrågade belysningsprodukter till lite bättre priser. 4Version

2 BELYSNING 2

3 BELYSNING SMART är samlingsnamnet för ett heltäckande produktsortiment gällande belysning, där syftet är att med ett antal kriterier förenkla kundens val avseende enkelhet, trygghet och ekonomi. Målsättningen är att en komplett installation kan genomföras inom ramen av SMART. Följande referensramar skall alltid uppfyllas: Tillgången på produkten skall vara tryggad genom en högre säkerhetsnivå avseende lagerhållning och logistisk bevakning. Produkten skall således alltid vara lättillgänglig oavsett beställningsvolym. Produkten skall i branschen vara frekvent efterfrågad, enkel till sin funktion och vara prisvärd för kunden. 4Version Detta är vår 4:e Smartbroschyr. Vår Smartbroschyr skall vara en levande broschyr, som ständigt utvecklas och förändras, för att passa mot dagens krav på energismart belysning inom tajta kostnadsramar och erbjuda ett sortiment med hög tillgänglighet av samtliga produkter i lager, eller via våra butiker runt om i landet. När du använder en Smartprodukt skall du veta att denna produkt är up to date och en volymprodukt hos oss. I smartbroschyren kommer fler och fler LED-produkter, alla dessa produkter är försedda med LEDmoduler och driftdon (konverters), utvecklingen inom LED-tekniken går mycket snabbt framåt, detta gör att effekter (W) och ljusflöden (Lumental. lm) ständigt ändras, för att du som kund skall få tillgång till senaste informationen, hänvisar vi till där du enkelt kan se senaste uppgifter på våra produkter. På hemsidan hittar du alla armaturer från Elektroskandia Belysning och inte bara Smartsortimentet. Vill ladda ner hela broschyren som pdf så finns den på Dokumentbibliotek / Belysning, Mappen Smartsortiment. Produktnyheter! I den här broschyren hittar du nyheter som: Smart Facett, sid 6. - Ny kontorsarmatur med uppljus i LED. Smart Opal Mini, sid Liten infälld armatur 300x300 för LED. Smart IP44 LED/Sensor, sid 16, Kuparmatur i LED. Smart Lentus, sid Ny kuparmatur i LED, IP65. Smart Salt, sid Underskåpsarmatur med LED, timer och lysande brytare. Lycka till i din ljusplanering, och vi är inte längre bort än ett telefonsamtal. Elektroskandia Belysning Smart Spotlight LED, sid Spotlight för 3-fas skena, LED utan driver. Smart Mini IP44 LED, sid Väggarmatur i LED med nedåtriktat ljus. Smart Klot LED, sid En klassiker nu i LED. Smart Partout LED (inkommer Feb. 2015), sid Liten rund armatur på endast 8 W. Smart Motion LED, sid En bredstrålande stolparmatur med LED i IP67. 3

4 BELYSNING Smart Facett LED Kontorsarmatur Mikroprisma Dim Ca 40% uppljus 91 lumen/w Välj separat eller gemensam tändning Smart Milli Office Smart Tefem Office Kontorsarmatur Kontorsarmatur Separat tändning Plug and play Reflektorbländskydd-60 Hög verkningsgrad 6 8 Smart Infälld Smart Circle LED Komplett Välj 3000K eller 4000K L70 > timmar Basarmatur IP20 HF T5 Bländskydd -60 Levereras komplett IP20 (IP44) 10 Smart IP20 9 Smart Opal LED Smart Opal Mini LED Energiförbrukning 12W Dali/SWD Slimmad design Infälld eller utvändig takarmatur Infälld takarmatur i 300x300 Låga energikostnader Omställningsbar till lägre effekter Slimmad design Infälld eller utvändigt montage Smart IP44 LED Smart Repro IP23 Med opalkupa Interiörarmaturer T5 Dubbelparaboliskt reflektorbländskydd -60 Slimmad design Välavbländad Separat tändning Närvarosensor Hög verkningsgrad Välavbländad Plug and play 7 Smart Stil T5 Smart IP44 Sensor LED Kuparmatur IP44 Prisvärd högpresterande industriarmatur Kuparmatur IP44 Stilren Jämt ljus i kupan Miro 5 reflektor Hög verkningsgrad ~98% Bländskydd som tillbehör T5/T8 Lysrör 14 Smart IP44 Kuparmatur IP44 HF T5 Räfflad kupa Polykarbonat LED Låg höjd Mycket ljus längs långsidorna 15 LED Inbyggd mikrovågsensor Mycket ljus längs långsidorna Smart IP44 Sensor Smart Lentus LED IP65 Kuparmatur IP44 Kuparmatur Mikrovågsensor HF T5 Räfflad kupa Polykarbonat 18 LED Kuplås av rostfritt stål Överkoppling 5x2,5 mm² Kupa av Polykarbonat 19 Smart Helplastarmatur IP65 Kuplås av rostfritt stål Klar mönstrad kupa Överkoppling 5x2,5 mm² Smart IP65 T5 Smart Salt LED Smart Tipp30 Smart Spotlight LED 30 -ljusspridning Fri från IR- och UV-strålning Ställbar 90 Vridbar 355 Kuparmatur HF T5 Polykarbonat Hög verkningsgrad LED 14 varianter VIP-modell Kort eller lång modell Master eller Slav Smart Glider LED LED Utan drivdon 2000 lumen Fri från IR- och UV-strålning Smart Down komplett Smart Downlight LED-spotlight Downlight LED Downlight LED Smart FlexiLED NÖD komplett Levereras komplett Fasetterad eller matt reflektor Lättmonterad med tre vingar som fälls ut underifrån Låg vikt med flamsäker stomme av plast och ring av gjuten aluminium 24 - eller 30 -ljusspridning Fri från IR- och UV-strålning Högeffektiv E E E E E Smart Prox LED nödljus Smart LEDDI nödljus Smart Ledljus/nödljus Smart NÖD LED IP65 Nödljus Nödljus LED NiMh-batteri 30 m läsavstånd 3 piktogram medföljer LED NiMH-batteri Autotest 22 m läsavstånd 5-års garanti Klass II 30 LED Autotest 24m läsavstånd Aluminiumstomme HF 3 piktogram medföljer 25 m läsavstånd NiMh-batteri 31 Ledljus LED 3 piktogram medföljer 25 m läsavstånd NiMh-batteri Klass II 32 Ledljus 33 Smart OptiLED ledljus Smart LUMU LED Smart Nemo Smart Helios Sensor Dali ECO Dim IP44 Självtestande Power-LED 1,5W NiMh-batteri Utvändig/Infälld 34 Plafond LED NiMH-batteri Autotest Infälld/Utanpåliggande Ledljus 35 HF Sensor Dim Tänd/Släck 36 4 Utanpåliggande takarmaturer 37

5 BELYSNING Smart Helios LED Utanpåliggande takarmaturer Smart Leto Vägg LED med ögonlock Smart Lemo LED Utanpåliggande takarmaturer Smart Theo Utanpåliggande takarmaturer Utanpåliggande armaturer 26 olika varianter ECO-funktion timmar LED Sensor IP timmar 38 LED IP timmar 39 Dali ECO Dim Sensor Glaskupa IP Smart Lupis LED Smart Rondo LED Smart Lemo II LED Smart Tor LED IP timmar Exklusivt och effektfullt blankt opalglas IP timmar Opalglas Kuplåsskruvar special ECO-funktion timmar Robust Kuplåsskruvar special timmar Utanpåliggande glasplafonder Utanpåliggande takarmaturer Utanpåliggande opalglasplafonder Utanpåliggande takarmaturer Smart Leto LED Smart Puck LED Smart Mini IP44 LED Smart Aero LED Klass I eller II IP20 eller IP44 Frostat glas LED IP44 Planglas Utanpåliggande takarmaturer LED Sensor IP timmar Aluminiumarmatur för väggmontage Utanpåliggande tak/väggarmaturer Aluminiumarmatur för väggmontag Enkel montering LED 24W/2000 lumen Utbrytningsöppningar för utanpåliggande kabel timmar Smart Primo Smart Primo II LED Smart Solo Smart Solo II LED Aluminiumarmatur med ring Slagfast väggarmatur Enkel montering Utbrytningsöppningar för utanpåliggande kabel Kupa av polykarbonat Aluminiumarmatur med kors Aluminiumarmatur med ring Slagfast vägg/takarmatur Enkel montering 13,5W LED 3000K Utbrytningsöppningar för utanpåliggande kabel timmar 50 Aluminiumarmatur med kors Slagfast väggarmatur Enkel montering Utbrytningsöppningar för utanpåliggande kabel Kupa av polykarbonat 51 Slagfast vägg/takarmatur Enkel montering 13,5W LED 3000K Utbrytningsöppningar för utanpåliggande kabel timmar Smart Tanto Smart Tanto II LED Smart Part LED Utanpåliggande tak/väggarmaturer Smart Klot LED Aluminiumarmatur med skärm LED LED-modul ansluts utan driver Låg design LED Prisvärd Klassisk design Aluminiumarmatur med skärm Slagfast väggarmatur Enkel montering Utbrytningsöppningar för utanpåliggande kabel Kupa av polykarbonat Slagfast väggarmatur Enkel montering 13,5W LED 3000K Utbrytningsöppningar för utanpåliggande kabel timmar Utanpåliggande tak/väggarmaturer Smart Helplastarmatur Partout LED Smart Helplastarmatur IP20 Smart Helplastarmatur IP44 Smart Elektronisk transformator Endast 8 W Klass II (Ej jordas) McAdams 3 Låg profil Lev inkl ljuskällor Allroundarmatur Låg profil Lev inkl ljuskällor Allroundarmatur 58 Smart Infällningsbox Smart Park Smart Olly LED Utdragbar ABS-plast Utbrythål vid varje gavel 60 Pressgjuten aluminium 120 spridningsvinkel LED IP Smart Motion LED Inbyggd vattenpass för horisontell installation i färdriktningen -40 C till +50 C Stomme av aluminium Lev komplett inkl 8m kabel LED E27 Metallhalogen (HIT) Högtrycksnatrium (SON) 64 5 Inbyggt kortslutningsskydd Inbyggt överlastskydd Automatisk återställning Ljusreglering fram eller bakkant 65

6 BELYSNING Smart Facett LED Kontorsarmatur Mikroprisma Dim Ca 40% uppljus 91 lumen/w Välj separat eller gemensam tändning Kapslingklass: IP20 Klass I. Montage: Pendlad i wire. Levereras komplett med ställbart wireupphäng. Utförande: Stomme i vitlackerad stålplåt, gavel i ABS-plast och dammskydd i klar PC på ovansidan. Bländskydd: Mikroprisma i PMMA. Ljuskälla: Levereras inkl. LED 3000K Ra 80 SDCM:3. L70 > tim vid Ta 25 C. Anslutning: Levereras med 2,5 m monterad anslutningsledning 3x0,75 mm ² inkl. jordad stickpropp. E levereras med 2,5 m monterad anslutningsledning 5x0,75 mm ² och fri ände. Elektrisk data: 230V, 50Hz, Effektfaktor >0,90. Övrigt: E är för ljusreglering Dali/SWD, upp- resp. nedljus regleras samtidigt. E har ingen dragströmbrytare, styrs externt. E har en dragströmbrytare som styr både upp och nedljus. E har två dragströmbrytare för resp. upp och nedljus. E har en dragströmbrytare för ljusreglering av både upp och nerljus via Switchdimfunktion. Art-nr Typ Effekt lumen L B H c/c Vikt kg E Smart Facett Dali/SWD 36W E Smart Facett 36W E Smart Facett 1 dragströmbrytare 36W E Smart Facett 2 dragströmbrytare 36W E Smart Facett 1 dragströmbrytare SWD 36W

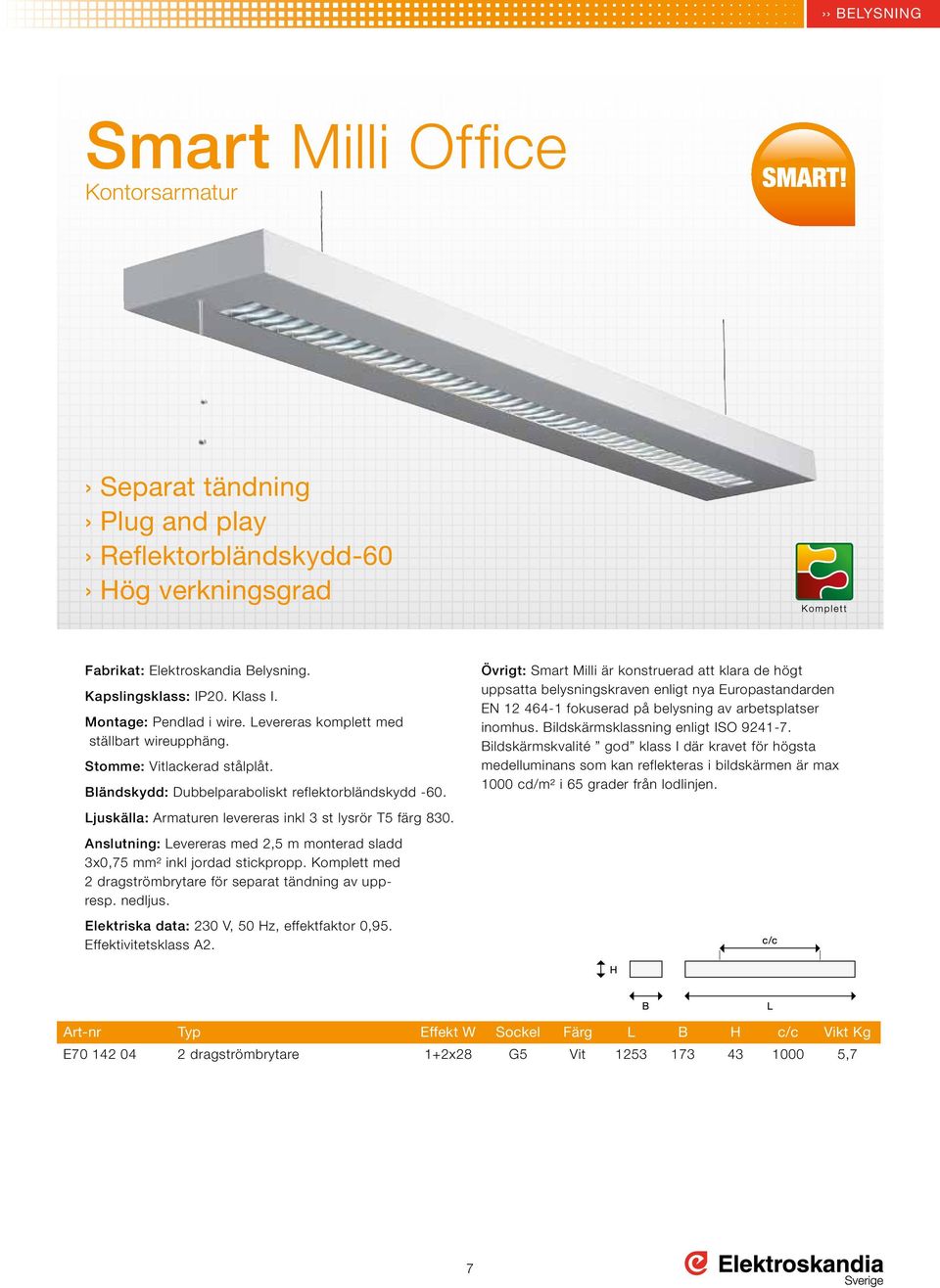

7 BELYSNING Smart Milli Office Kontorsarmatur Separat tändning Plug and play Reflektorbländskydd-60 Hög verkningsgrad Kapslingsklass: IP20. Klass I. Montage: Pendlad i wire. Levereras komplett med ställbart wireupphäng. Stomme: Vitlackerad stålplåt. Bländskydd: Dubbelparaboliskt reflektorbländskydd -60. Ljuskälla: Armaturen levereras inkl 3 st lysrör T5 färg 830. Anslutning: Levereras med 2,5 m monterad sladd 3x0,75 mm² inkl jordad stickpropp. Komplett med 2 dragströmbrytare för separat tändning av uppresp. nedljus. Elektriska data: 230 V, 50 Hz, effektfaktor 0,95. Effektivitetsklass A2. Övrigt: Smart Milli är konstruerad att klara de högt uppsatta belysningskraven enligt nya Europastandarden EN fokuserad på belysning av arbetsplatser inomhus. Bildskärmsklassning enligt ISO Bildskärmskvalité god klass I där kravet för högsta medelluminans som kan reflekteras i bildskärmen är max 1000 cd/m² i 65 grader från lodlinjen. Art-nr Typ Effekt W Sockel Färg L B H c/c Vikt Kg E dragströmbrytare 1+2x28 G5 Vit ,7 7

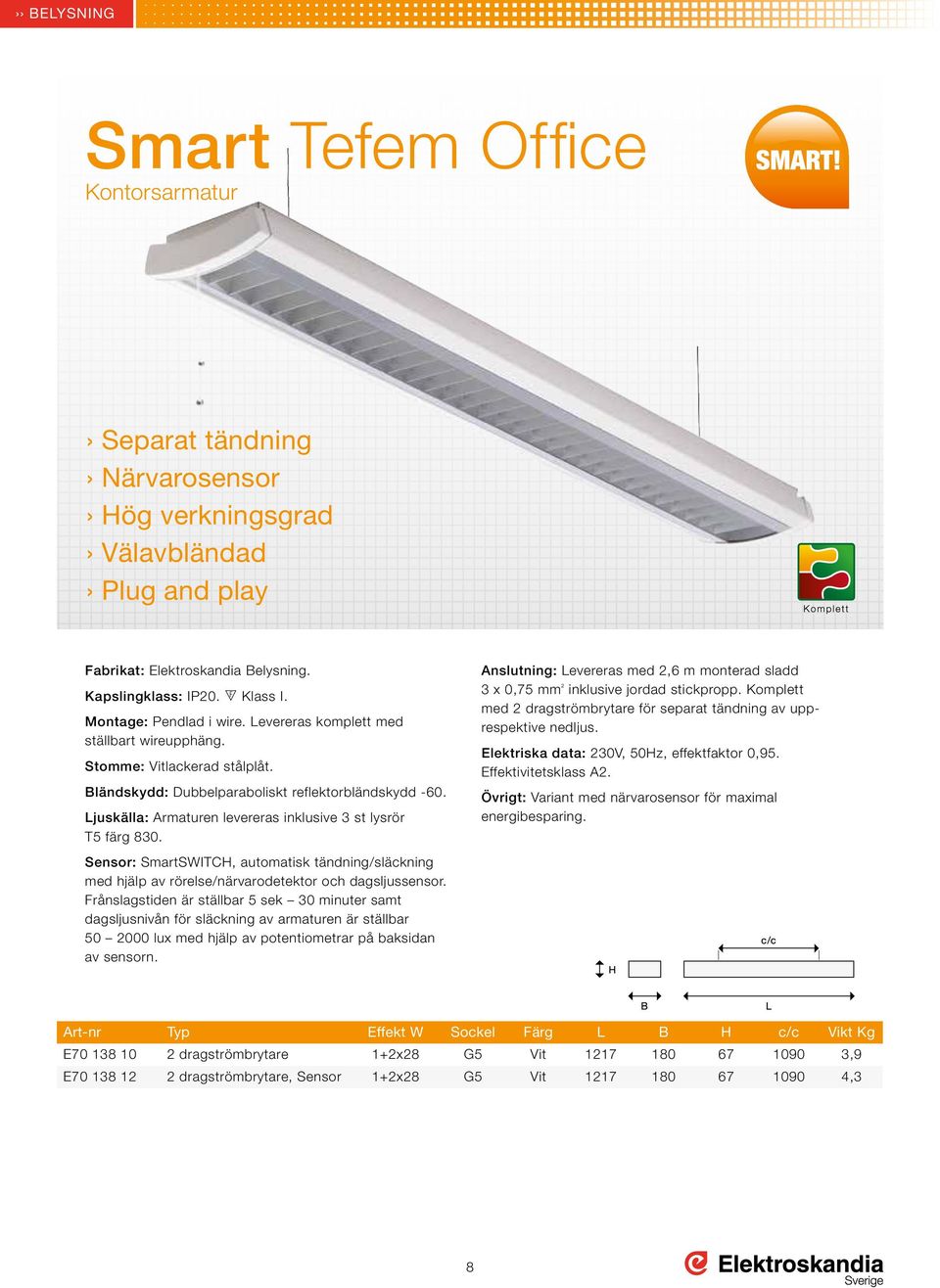

8 BELYSNING Smart Tefem Office Kontorsarmatur Separat tändning Närvarosensor Hög verkningsgrad Välavbländad Plug and play Kapslingklass: IP20. F Klass I. Montage: Pendlad i wire. Levereras komplett med ställbart wireupphäng. Stomme: Vitlackerad stålplåt. Bländskydd: Dubbelparaboliskt reflektorbländskydd -60. Ljuskälla: Armaturen levereras inklusive 3 st lysrör T5 färg 830. Sensor: SmartSWITCH, automatisk tändning/släckning med hjälp av rörelse/närvarodetektor och dagsljussensor. Frånslagstiden är ställbar 5 sek 30 minuter samt dagsljusnivån för släckning av armaturen är ställbar lux med hjälp av potentiometrar på baksidan av sensorn. Anslutning: Levereras med 2,6 m monterad sladd 3 x 0,75 mm ² inklusive jordad stickpropp. Komplett med 2 dragströmbrytare för separat tändning av upprespektive nedljus. Elektriska data: 230V, 50Hz, effektfaktor 0,95. Effektivitetsklass A2. Övrigt: Variant med närvarosensor för maximal energibesparing. Art-nr Typ Effekt W Sockel Färg L B H c/c Vikt Kg E dragströmbrytare 1+2x28 G5 Vit ,9 E dragströmbrytare, Sensor 1+2x28 G5 Vit ,3 8

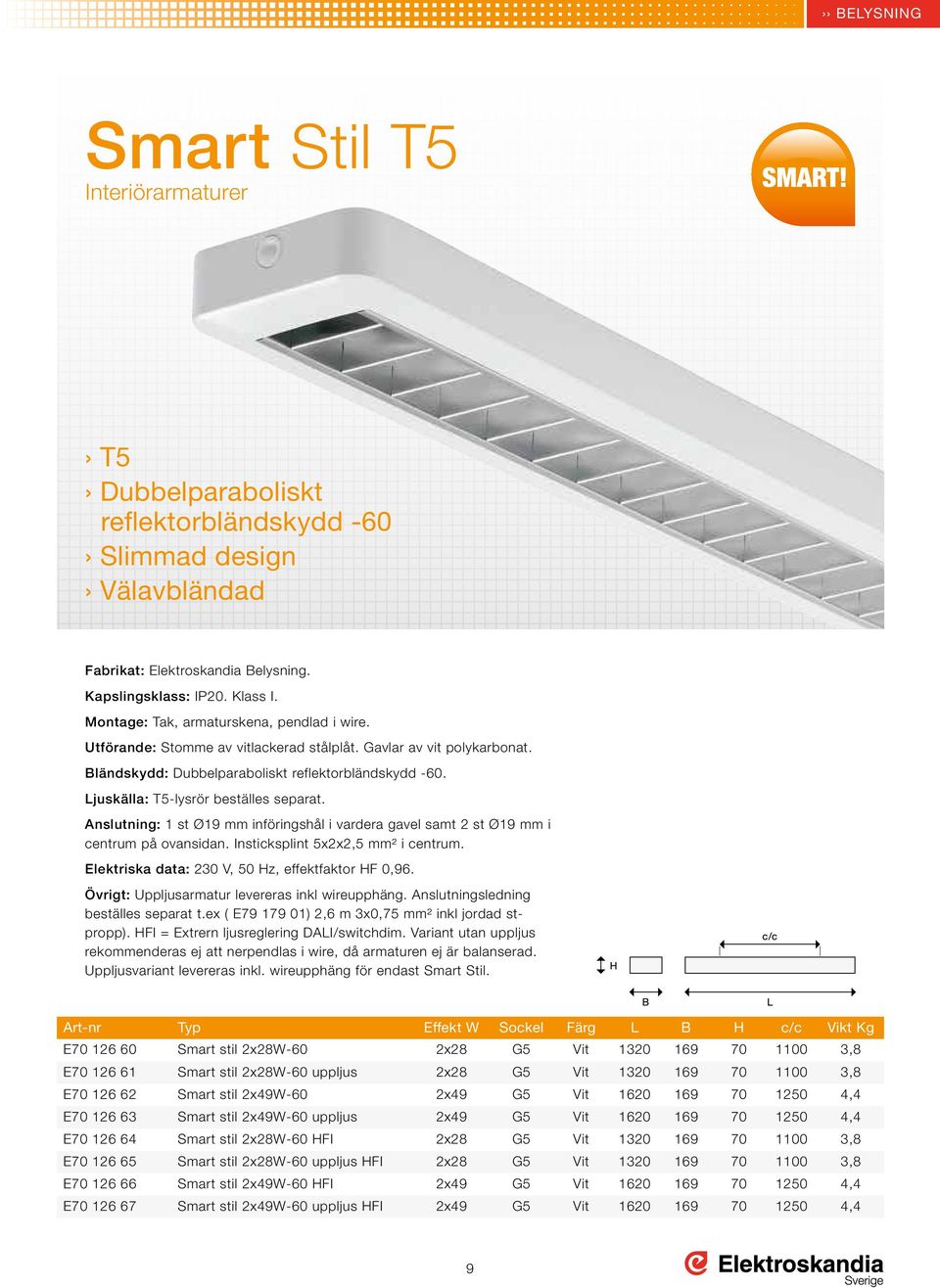

9 BELYSNING Smart Stil T5 Interiörarmaturer T5 Dubbelparaboliskt reflektorbländskydd -60 Slimmad design Välavbländad Kapslingsklass: IP20. Klass I. Montage: Tak, armaturskena, pendlad i wire. Utförande: Stomme av vitlackerad stålplåt. Gavlar av vit polykarbonat. Bländskydd: Dubbelparaboliskt reflektorbländskydd -60. Ljuskälla: T5-lysrör beställes separat. Anslutning: 1 st Ø19 mm införingshål i vardera gavel samt 2 st Ø19 mm i centrum på ovansidan. Insticksplint 5x2x2,5 mm² i centrum. Elektriska data: 230 V, 50 Hz, effektfaktor HF 0,96. Övrigt: Uppljusarmatur levereras inkl wireupphäng. Anslutningsledning beställes separat t.ex ( E ) 2,6 m 3x0,75 mm² inkl jordad stpropp). HFI = Extrern ljusreglering DALI/switchdim. Variant utan uppljus rekommenderas ej att nerpendlas i wire, då armaturen ej är balanserad. Uppljusvariant levereras inkl. wireupphäng för endast Smart Stil. Art-nr Typ Effekt W Sockel Färg L B H c/c Vikt Kg E Smart stil 2x28W-60 2x28 G5 Vit ,8 E Smart stil 2x28W-60 uppljus 2x28 G5 Vit ,8 E Smart stil 2x49W-60 2x49 G5 Vit ,4 E Smart stil 2x49W-60 uppljus 2x49 G5 Vit ,4 E Smart stil 2x28W-60 HFI 2x28 G5 Vit ,8 E Smart stil 2x28W-60 uppljus HFI 2x28 G5 Vit ,8 E Smart stil 2x49W-60 HFI 2x49 G5 Vit ,4 E Smart stil 2x49W-60 uppljus HFI 2x49 G5 Vit ,4 9

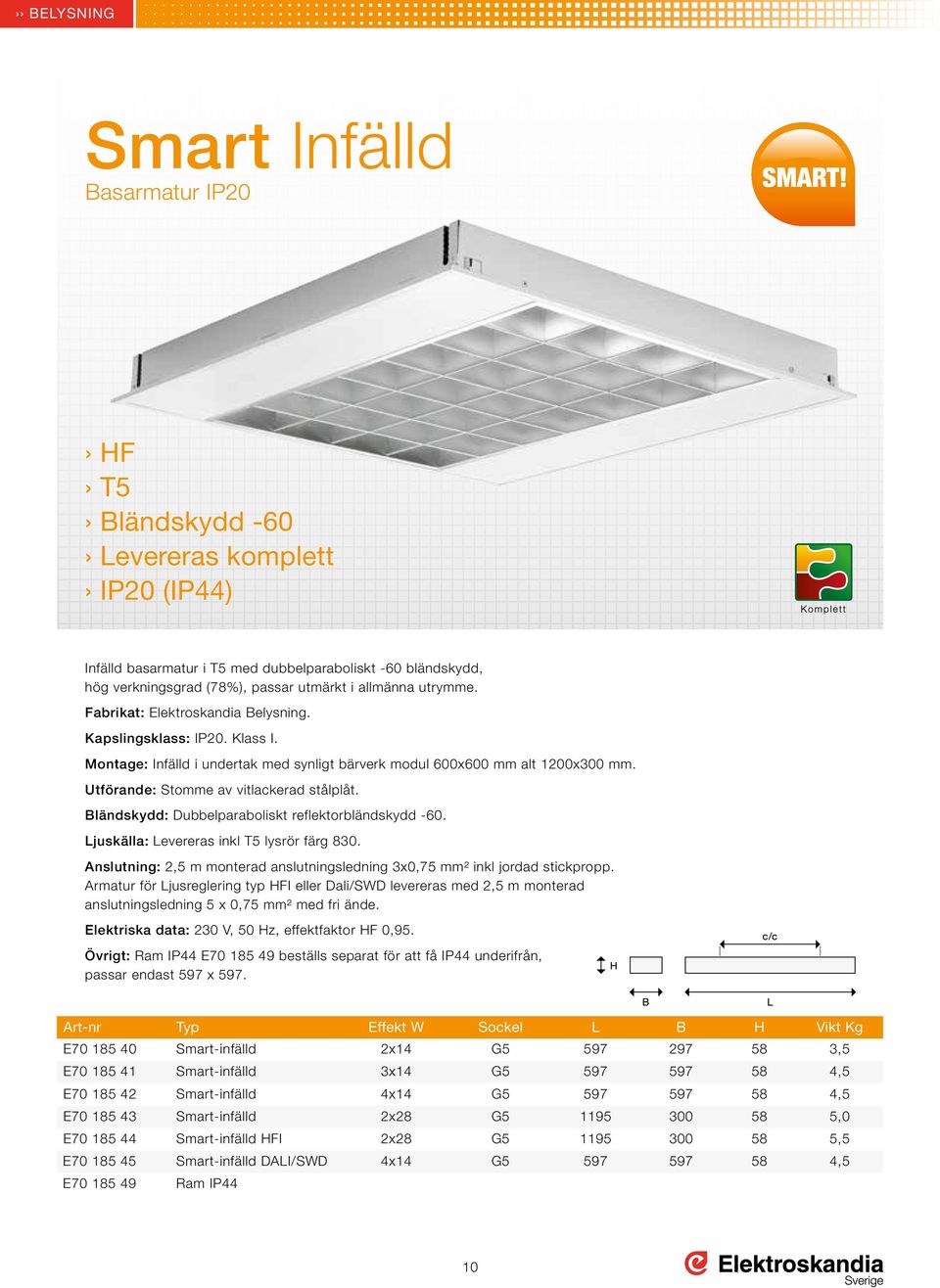

10 BELYSNING Smart Infälld Basarmatur IP20 HF T5 Bländskydd -60 Levereras komplett IP20 (IP44) Infälld basarmatur i T5 med dubbelparaboliskt -60 bländskydd, hög verkningsgrad (78%), passar utmärkt i allmänna utrymme. Kapslingsklass: IP20. Klass I. Montage: Infälld i undertak med synligt bärverk modul 600x600 mm alt 1200x300 mm. Utförande: Stomme av vitlackerad stålplåt. Bländskydd: Dubbelparaboliskt reflektorbländskydd -60. Ljuskälla: Levereras inkl T5 lysrör färg 830. Anslutning: 2,5 m monterad anslutningsledning 3x0,75 mm² inkl jordad stickpropp. Armatur för Ljusreglering typ HFI eller Dali/SWD levereras med 2,5 m monterad anslutningsledning 5 x 0,75 mm² med fri ände. Elektriska data: 230 V, 50 Hz, effektfaktor HF 0,95. Övrigt: Ram IP44 E beställs separat för att få IP44 underifrån, passar endast 597 x 597. Art-nr Typ Effekt W Sockel L B H Vikt Kg E Smart-infälld 2x14 G ,5 E Smart-infälld 3x14 G ,5 E Smart-infälld 4x14 G ,5 E Smart-infälld 2x28 G ,0 E Smart-infälld HFI 2x28 G ,5 E Smart-infälld DALI/SWD 4x14 G ,5 E Ram IP44 10

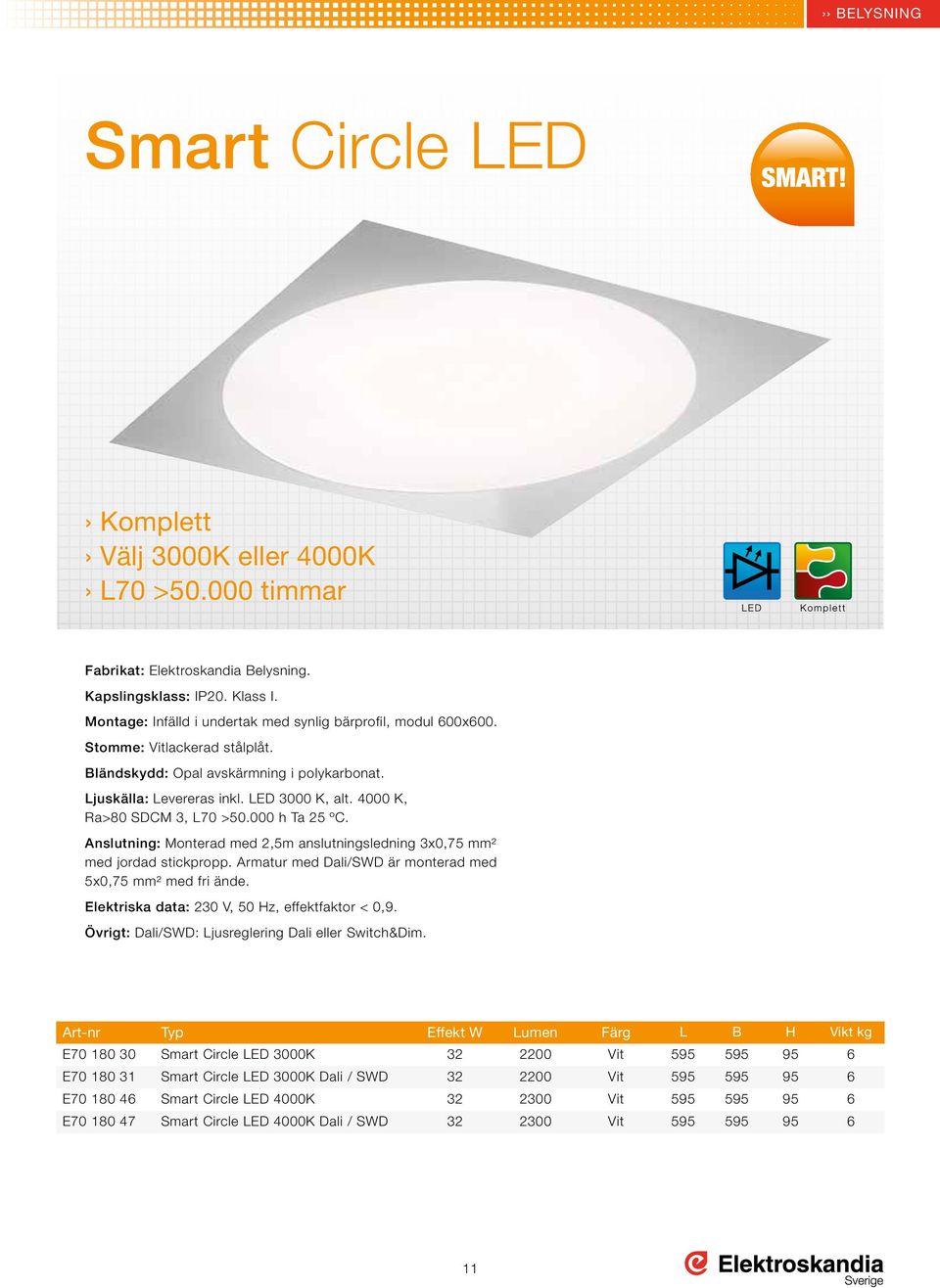

11 BELYSNING Smart Circle LED Komplett Välj 3000K eller 4000K L70 > timmar Kapslingsklass: IP20. Klass I. Montage: Infälld i undertak med synlig bärprofil, modul 600x600. Stomme: Vitlackerad stålplåt. Bländskydd: Opal avskärmning i polykarbonat. Ljuskälla: Levereras inkl. LED 3000 K, alt K, Ra>80 SDCM 3, L70 > h Ta 25 ºC. Anslutning: Monterad med 2,5m anslutningsledning 3x0,75 mm² med jordad stickpropp. Armatur med Dali/SWD är monterad med 5x0,75 mm² med fri ände. Elektriska data: 230 V, 50 Hz, effektfaktor < 0,9. Övrigt: Dali/SWD: Ljusreglering Dali eller Switch&Dim. Art-nr Typ Effekt W Lumen Färg L B H Vikt kg E Smart Circle LED 3000K Vit E Smart Circle LED 3000K Dali / SWD Vit E Smart Circle LED 4000K Vit E Smart Circle LED 4000K Dali / SWD Vit

12 BELYSNING Smart Opal LED Infälld eller utvändig takarmatur Låga energikostnader Omställningsbar till lägre effekter Slimmad design Infälld eller utvändigt montage Kapslingsklass: IP44 endast underifrån i tätt tak annars IP20. Klass II. Montage: Infälld i tak med synlig T-profil 600x600 mm. Utanpåliggande montage användes ram (beställes separat) som fästs via nyckelhål med 4 skruvar. Utförande: Stomme av viltlackerad stålplåt. Övrigt: Armaturen levereras med separat driverbox (159x82x34) ansluten till armatur med ca 30 cm anslutningsledning. Driverboxen har fabriksinställning 700 ma/40 W. Variant med Dali/SWD kan andra inställningar göras på drivdonet, dock får endast inställning 500 ma/31 W och 350 ma/22 W användas. Vid lägre inställningar av strömmen minskar även ljusflödet. Bländskydd: Opal akryl med rundade hörn. Ljuskälla: Armaturen levereras inkl. Led ljuskälla, 3000K eller 4000K. SDCM 4. Ra >80. L timmar vid 25 C. Anslutning: Skruvplint 2x2x2,5 mm². Anslutningsledning medföljer ej (beställes separat). Elektriska data: 230V, 50Hz. Effektfaktor: >0,9. B L 159 mm 82 mm 34 mm Art-nr Typ Effekt W Lumen Färgtemp K Färg L B H Vikt kg E Smart infälld Opal LED Vit ,6 E Smart infälld Opal LED Vit ,6 Dali / SWD E Smart infälld Opal LED Vit ,6 E Smart infälld Opal LED Dali / SWD Vit ,6 Tillbehör Art-nr Typ Färg Höjd E Utvändig ram 605x605 Vit 92 12

13 BELYSNING Smart Opal Mini LED Infälld takarmatur i 300x300 Energiförbrukning 12W Dali/SWD Slimmad design Kapslingsklass: IP44 endast underifrån i tätt tak, annars IP20. Klass II. Montage: Infälld i tak eller vägg. Monteras med fjädrar som fälls upp i undertaket och sitter fast på armaturens baksida, taktjocklek mm. Utförande: Stomme av vitlackerad stålplåt. Bländskydd: Opal akryl. Ljuskälla: Armaturen levereras inkl. Led ljuskälla, 3000 K eller 4000 K. SDCM 4. Ra >80. L timmar vid Ta 25 C. Anslutning: Insticksplint 5x2x2,5 mm² på drivdonet. Anslutningsledning medföljer ej. (beställes separat). Elektriska data: 230 V, 50 Hz. Effektfaktor: >0,9. Övrigt: Håltagning 280x280 mm. Dali/SWD för ljusreglering. Art-nr Typ Effekt W Lumen Färgtemp K Färg L B H Vikt kg E Smart opal Mini Vit ,0 E Smart opal Mini Dali/SWD Vit ,0 E Smart opal Mini Vit ,0 E Smart opal Mini Dali/SWD Vit ,0 13

14 BELYSNING Smart IP20 Med opalkupa Stilren Jämt ljus i kupan Kapslingsklass: IP20. Klass I. Montage: Tak. 2x18W kan monteras dikt på takdosa c/c 70 mm med medföljande dosfäste. Stomme: Vitlackerad stålplåt. Kupa: Opal polystyren. Gavlar: Vit ASA plast. Ljuskälla: Levereras exklusive ljuskälla. Anslutning: 3 x 2,5 mm² insticksplint. Kabelingång 2xØ19 mm i centrum på stommens ovansida. Elektriska data: 230 V, 50 Hz. Art-nr Typ Effekt W Sockel Färg L B H c/c Vikt Kg E Kuparmatur 2x18 G13 Vit ,65 E Kuparmatur 2x36 G13 Vit

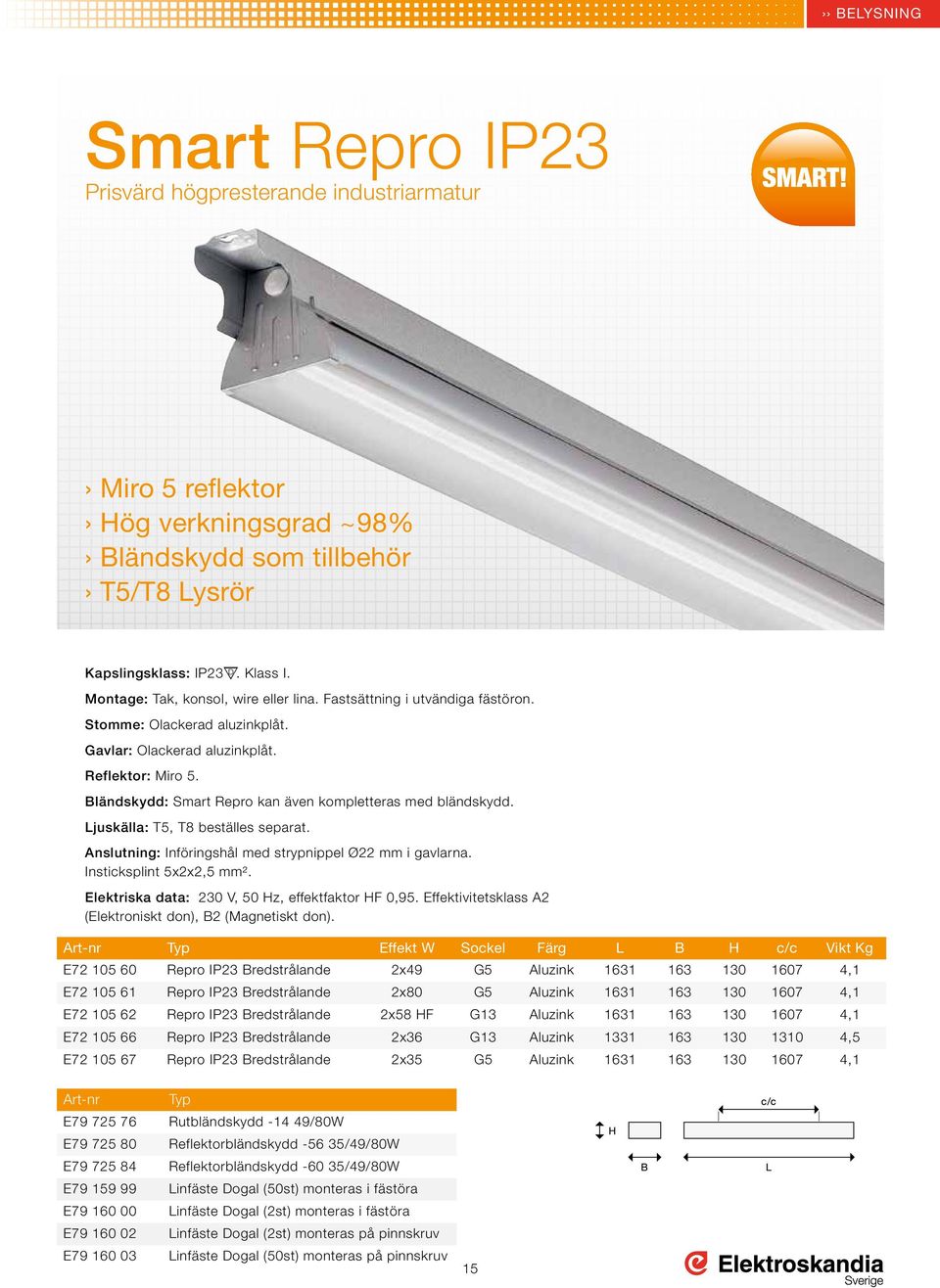

15 BELYSNING Smart Repro IP23 Prisvärd högpresterande industriarmatur Miro 5 reflektor Hög verkningsgrad ~98% Bländskydd som tillbehör T5/T8 Lysrör Kapslingsklass: IP23 D. Klass I. Montage: Tak, konsol, wire eller lina. Fastsättning i utvändiga fästöron. Stomme: Olackerad aluzinkplåt. Gavlar: Olackerad aluzinkplåt. Reflektor: Miro 5. Bländskydd: Smart Repro kan även kompletteras med bländskydd. Ljuskälla: T5, T8 beställes separat. Anslutning: Införingshål med strypnippel Ø22 mm i gavlarna. Insticksplint 5x2x2,5 mm². Elektriska data: 230 V, 50 Hz, effektfaktor HF 0,95. Effektivitetsklass A2 (Elektroniskt don), B2 (Magnetiskt don). Art-nr Typ Effekt W Sockel Färg L B H c/c Vikt Kg E Repro IP23 Bredstrålande 2x49 G5 Aluzink ,1 E Repro IP23 Bredstrålande 2x80 G5 Aluzink ,1 E Repro IP23 Bredstrålande 2x58 HF G13 Aluzink ,1 E Repro IP23 Bredstrålande 2x36 G13 Aluzink ,5 E Repro IP23 Bredstrålande 2x35 G5 Aluzink ,1 Art-nr Typ E Rutbländskydd /80W E Reflektorbländskydd /49/80W E Reflektorbländskydd /49/80W E Linfäste Dogal (50st) monteras i fästöra E Linfäste Dogal (2st) monteras i fästöra E Linfäste Dogal (2st) monteras på pinnskruv E Linfäste Dogal (50st) monteras på pinnskruv 15

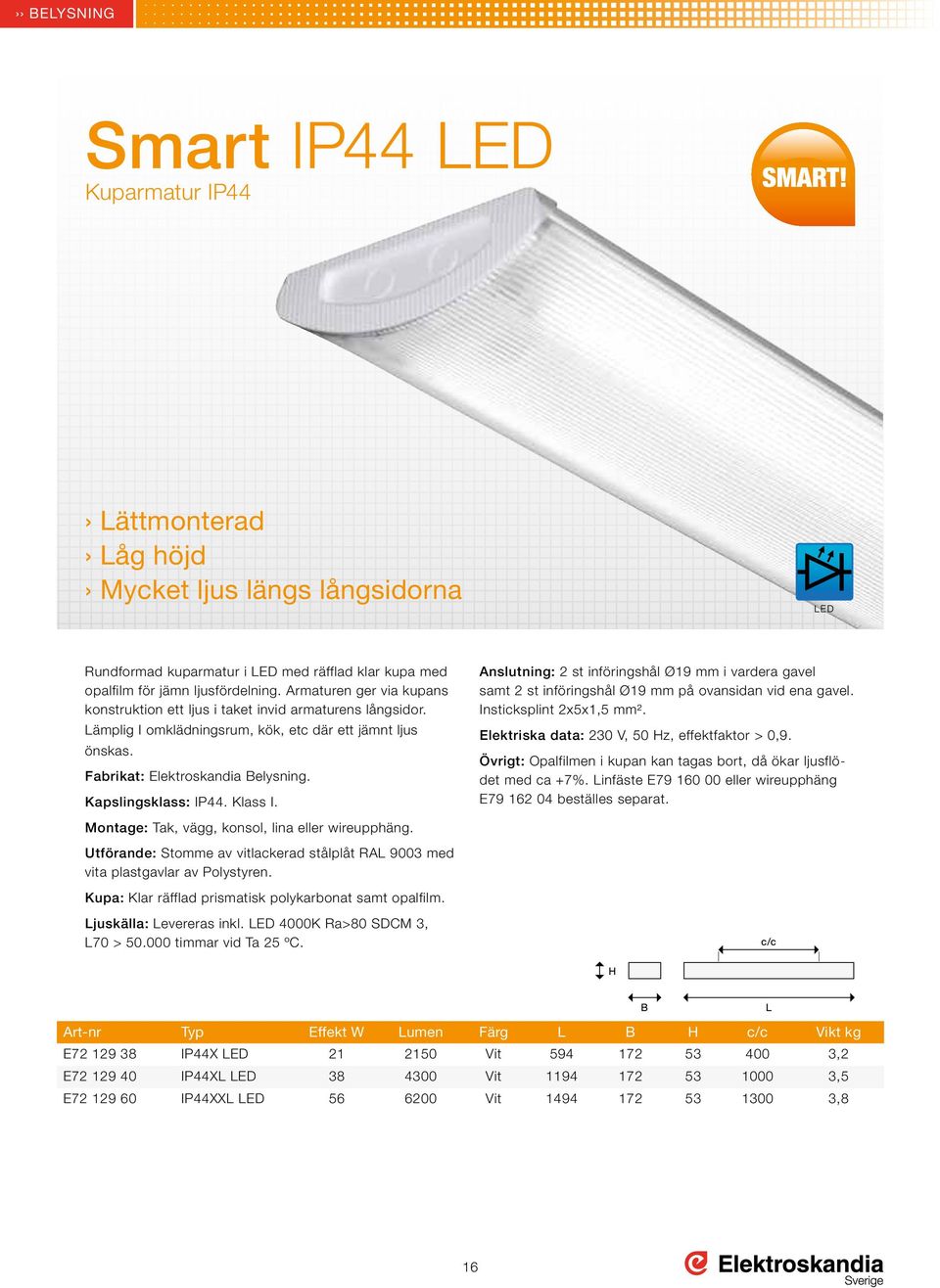

16 BELYSNING Smart IP44 LED Kuparmatur IP44 Lättmonterad Låg höjd Mycket ljus längs långsidorna Rundformad kuparmatur i LED med räfflad klar kupa med opalfilm för jämn ljusfördelning. Armaturen ger via kupans konstruktion ett ljus i taket invid armaturens långsidor. Lämplig I omklädningsrum, kök, etc där ett jämnt ljus önskas. Kapslingsklass: IP44. Klass I. Anslutning: 2 st införingshål Ø19 mm i vardera gavel samt 2 st införingshål Ø19 mm på ovansidan vid ena gavel. Insticksplint 2x5x1,5 mm². Elektriska data: 230 V, 50 Hz, effektfaktor > 0,9. Övrigt: Opalfilmen i kupan kan tagas bort, då ökar ljusflödet med ca +7%. Linfäste E eller wireupphäng E beställes separat. Montage: Tak, vägg, konsol, lina eller wireupphäng. Utförande: Stomme av vitlackerad stålplåt RAL 9003 med vita plastgavlar av Polystyren. Kupa: Klar räfflad prismatisk polykarbonat samt opalfilm. Ljuskälla: Levereras inkl. LED 4000K Ra>80 SDCM 3, L70 > timmar vid Ta 25 ºC. Art-nr Typ Effekt W Lumen Färg L B H c/c Vikt kg E IP44X LED Vit ,2 E IP44XL LED Vit ,5 E IP44XXL LED Vit ,8 16

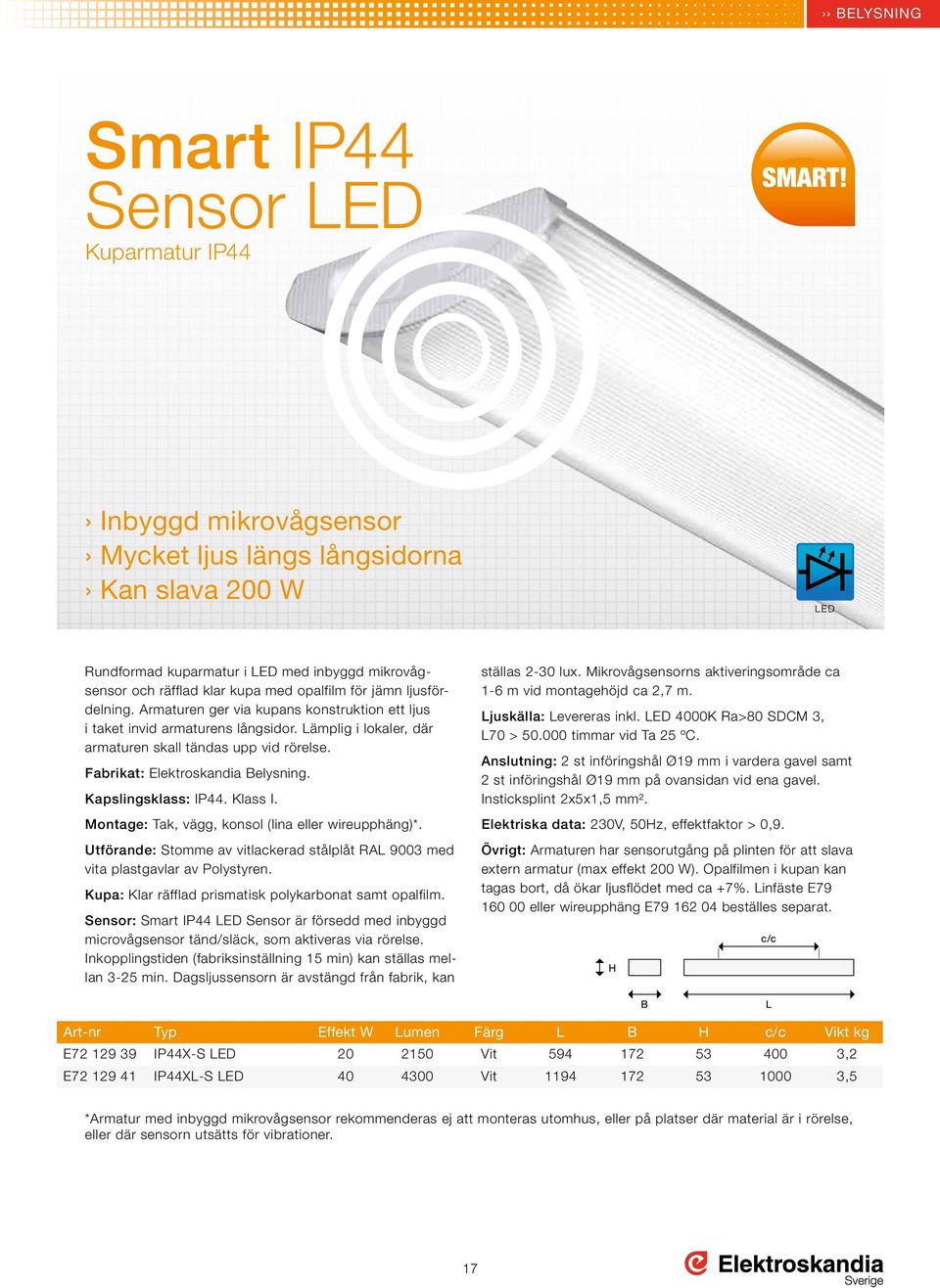

17 BELYSNING Smart IP44 Sensor LED Kuparmatur IP44 Inbyggd mikrovågsensor Mycket ljus längs långsidorna Kan slava 200 W Rundformad kuparmatur i LED med inbyggd mikrovågsensor och räfflad klar kupa med opalfilm för jämn ljusfördelning. Armaturen ger via kupans konstruktion ett ljus i taket invid armaturens långsidor. Lämplig i lokaler, där armaturen skall tändas upp vid rörelse. Kapslingsklass: IP44. Klass I. Montage: Tak, vägg, konsol (lina eller wireupphäng)*. Utförande: Stomme av vitlackerad stålplåt RAL 9003 med vita plastgavlar av Polystyren. Kupa: Klar räfflad prismatisk polykarbonat samt opalfilm. Sensor: Smart IP44 LED Sensor är försedd med inbyggd microvågsensor tänd/släck, som aktiveras via rörelse. Inkopplingstiden (fabriksinställning 15 min) kan ställas mellan 3-25 min. Dagsljussensorn är avstängd från fabrik, kan ställas 2-30 lux. Mikrovågsensorns aktiveringsområde ca 1-6 m vid montagehöjd ca 2,7 m. Ljuskälla: Levereras inkl. LED 4000K Ra>80 SDCM 3, L70 > timmar vid Ta 25 ºC. Anslutning: 2 st införingshål Ø19 mm i vardera gavel samt 2 st införingshål Ø19 mm på ovansidan vid ena gavel. Insticksplint 2x5x1,5 mm². Elektriska data: 230V, 50Hz, effektfaktor > 0,9. Övrigt: Armaturen har sensorutgång på plinten för att slava extern armatur (max effekt 200 W). Opalfilmen i kupan kan tagas bort, då ökar ljusflödet med ca +7%. Linfäste E eller wireupphäng E beställes separat. Art-nr Typ Effekt W Lumen Färg L B H c/c Vikt kg E IP44X-S LED Vit ,2 E IP44XL-S LED Vit ,5 *Armatur med inbyggd mikrovågsensor rekommenderas ej att monteras utomhus, eller på platser där material är i rörelse, eller där sensorn utsätts för vibrationer. 17

18 BELYSNING Smart IP44 Kuparmatur IP44 HF T5 Räfflad kupa Polykarbonat Rundformad allmän kuparmatur med räfflad klar kupa för jämn ljusfördelning, armaturen ger via kupans konstruktion ett ljus i taket invid armaturens långsidor. Lämplig i omklädningsrum, kök, etc där ett jämnt ljus önskas. Kapslingsklass: IP44. Klass I. Montage: Tak, vägg och konsol. Utförande: Stomme av vitlackerad stålplåt RAL 9003 med vita plastgavlar av Polystyren. Kupa: Klar räfflad prismatisk polykarbonat. Ljuskälla: T5 lysrör beställes separat. Anslutning: 2 st införingshål Ø19 mm i vardera gavel samt 2 st införingshål Ø19 mm på ovansidan vid ena gavel. Insticksplint 2x3x1,5 mm². Elektriska data: 230 V, 50 Hz, effektfaktor HF 0,95. Art-nr Typ Effekt W Sockel Färg L B H c/c Vikt Kg E Smart IP44 2 x 14 G5 Vit ,7 E Smart IP44 2 x 28 G5 Vit ,5 E Smart IP44 2 x 35 G5 Vit ,4 18

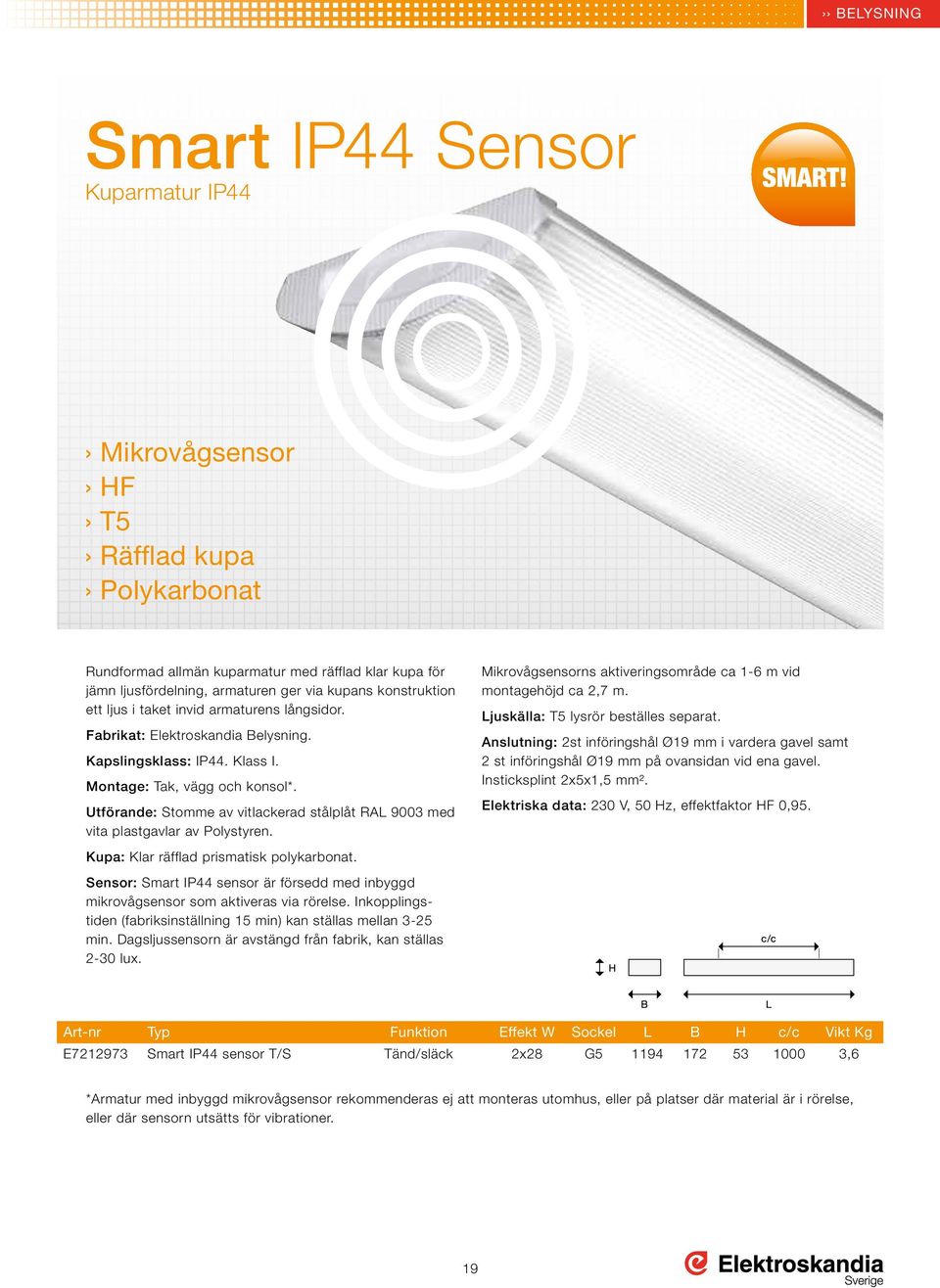

19 BELYSNING Smart IP44 Sensor Kuparmatur IP44 Mikrovågsensor HF T5 Räfflad kupa Polykarbonat Rundformad allmän kuparmatur med räfflad klar kupa för jämn ljusfördelning, armaturen ger via kupans konstruktion ett ljus i taket invid armaturens långsidor. Kapslingsklass: IP44. Klass I. Montage: Tak, vägg och konsol*. Utförande: Stomme av vitlackerad stålplåt RAL 9003 med vita plastgavlar av Polystyren. Kupa: Klar räfflad prismatisk polykarbonat. Sensor: Smart IP44 sensor är försedd med inbyggd mikrovågsensor som aktiveras via rörelse. Inkopplingstiden (fabriksinställning 15 min) kan ställas mellan 3-25 min. Dagsljussensorn är avstängd från fabrik, kan ställas 2-30 lux. Mikrovågsensorns aktiveringsområde ca 1-6 m vid montagehöjd ca 2,7 m. Ljuskälla: T5 lysrör beställes separat. Anslutning: 2st införingshål Ø19 mm i vardera gavel samt 2 st införingshål Ø19 mm på ovansidan vid ena gavel. Insticksplint 2x5x1,5 mm². Elektriska data: 230 V, 50 Hz, effektfaktor HF 0,95. Art-nr Typ Funktion Effekt W Sockel L B H c/c Vikt Kg E Smart IP44 sensor T/S Tänd/släck 2x28 G ,6 *Armatur med inbyggd mikrovågsensor rekommenderas ej att monteras utomhus, eller på platser där material är i rörelse, eller där sensorn utsätts för vibrationer. 19

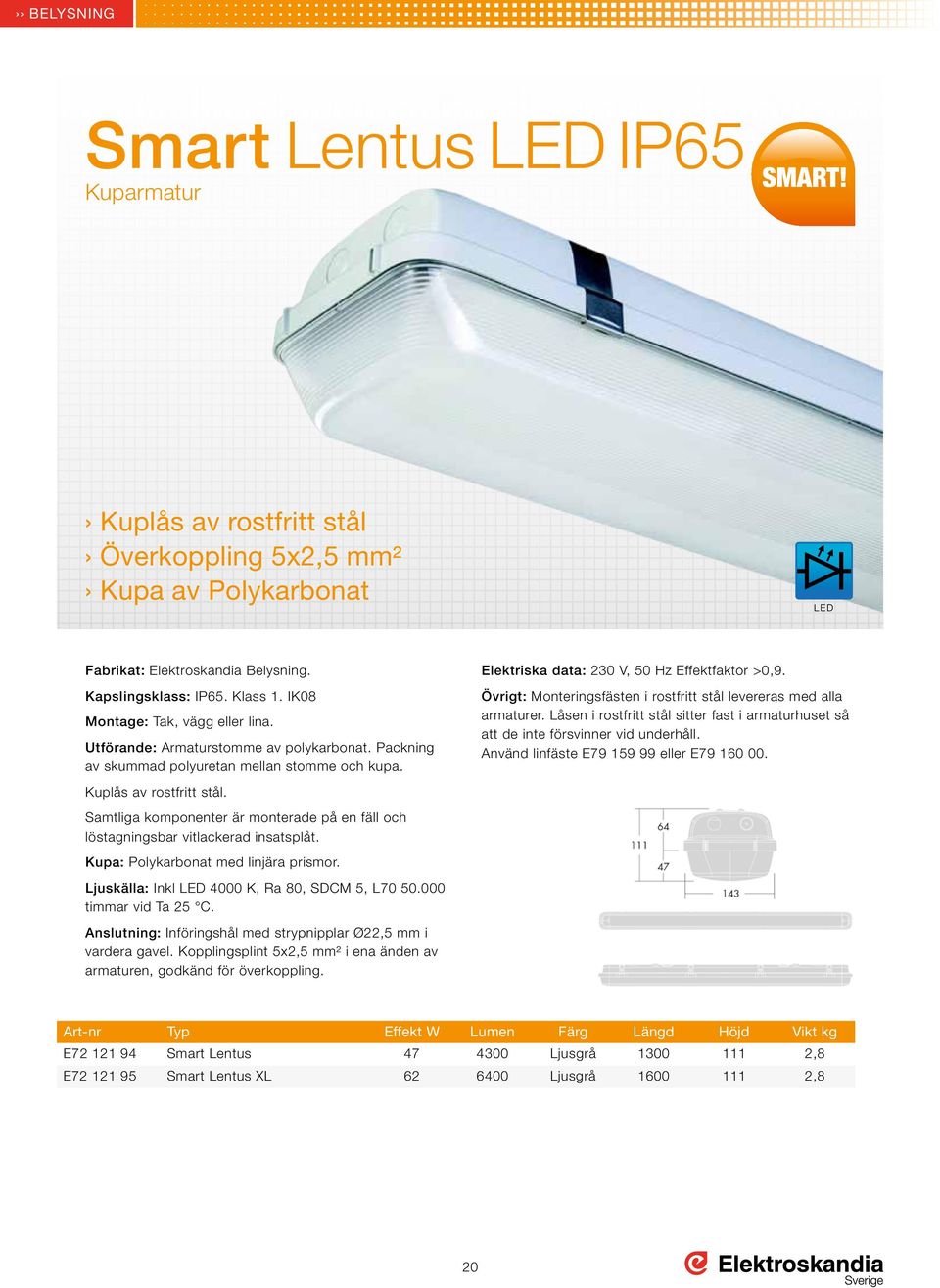

20 BELYSNING Smart Lentus LED IP65 Kuparmatur Kuplås av rostfritt stål Överkoppling 5x2,5 mm² Kupa av Polykarbonat Kapslingsklass: IP65. Klass 1. IK08 Montage: Tak, vägg eller lina. Utförande: Armaturstomme av polykarbonat. Packning av skummad polyuretan mellan stomme och kupa. Kuplås av rostfritt stål. Samtliga komponenter är monterade på en fäll och löstagningsbar vitlackerad insatsplåt. Kupa: Polykarbonat med linjära prismor. Ljuskälla: Inkl LED 4000 K, Ra 80, SDCM 5, L timmar vid Ta 25 C. Anslutning: Införingshål med strypnipplar Ø22,5 mm i vardera gavel. Kopplingsplint 5x2,5 mm² i ena änden av armaturen, godkänd för överkoppling. Elektriska data: 230 V, 50 Hz Effektfaktor >0,9. Övrigt: Monteringsfästen i rostfritt stål levereras med alla armaturer. Låsen i rostfritt stål sitter fast i armaturhuset så att de inte försvinner vid underhåll. Använd linfäste E eller E Art-nr Typ Effekt W Lumen Färg Längd Höjd Vikt kg E Smart Lentus Ljusgrå ,8 E Smart Lentus XL Ljusgrå ,8 20

21 BELYSNING Smart Helplastarmatur IP65 Kuplås av rostfritt stål Klar mönstrad kupa Överkoppling 5x2,5 mm² Fabrikat: IP65. Klass I. Montage: Tak, vägg och lina. Stomme: Ljusgrå polykarbonat. Kuplås av rostfritt stål. Packning av skummad polyuretan till kupa. Samtliga elektriska komponenter är monterade på en löstagbar vitlackerad insatsplåt. Kupa: Klar invändigt mönstrad akryl. Ljuskälla: Lev exkl lysrör T8. Anslutning: En hålanvisning Ø20 mm i varje gavel. Två strypnipplar medlevereras. Insticksplint 5x2x2,5 mm² vid vardera gaveln samt överkopplingsledning 5x2,5 mm². Elektriska data: 230 V, 50 Hz, effektfaktor 0,9. Art-nr Typ Effekt W Sockel L B H c/c Vikt kg E x36 G ,9 E x58 G ,4 21

22 BELYSNING Smart IP65 T5 Kuparmatur HF T5 Polykarbonat Hög verkningsgrad Kuparmatur med klar kupa av polykarbonat med hög verkningsgrad i 1 eller 2 rörs utförande för jämn ljusfördelning. Kapslingsklass: IP65. Klass I. Montage: Dikt tak, vägg eller wire. Utförande: Stomme av grå polykarbonat. Kupa: Klar polykarbonat. Ljuskälla: T5 lysrör beställes separat. Anslutning: Ett införingshål Ø22 mm² i vardera gavel. Kopplingsplint: 3x2,5 mm². Elektriska data: 230 V, 50 Hz, effektfaktor HF 0,95. Övrigt: Kuplås av polykarbonat, lev inkl wirefäste. Art-nr Typ Effekt W Sockel Färg L B H c/c Vikt Kg E Smart IP65 2 x 28 G5 Ljusgrå ,8 E Smart IP65 2 x 35 G5 Ljusgrå ,5 22

23 BELYSNING Smart Salt LED 14 varianter Timer-modell Kort eller lång modell Master eller Slav Kapslingsklass: IP21, Klass I. Montage: För montering under överskåp, hyllor etc. / 4 st skruvhål med montagehjälpmedel av magnet och självhäftade band. Utförande: Stomme av vit matt pulverlackerad stålplåt. Bländskydd av opal akryl. Ljuskälla: Inkl LED 3000 K. L70, timmar vid 25 C omgivningstemp. SDCM 4. Effektförbrukning 13 W/838 lumen resp 20 W/1394 lumen. Anslutning: Ledningsinförning från ovansida samt 2 st Knockout hål på baksida för vidarekoppling. Snabbkopplingsplint 4 x 2,5 mm². Elektrisk data: 230 V, 50 Hz. Övrigt: T/S = Tänd/ släck. DIM: Ljusreglering via faspuls kontroll, Switchdim*. E , 81 kan slava 8 st E eller E E , 80 rekommenderas ej som master till andra armaturer, då denna armatur har montagehöjden 34 mm. *Dim master kan styra Dim slavarmaturer. Timer: (TIM) Dimbrytare har nattljus i brytaren, samt 220 V uttaget är försett med brytare för timerfunktion 30 minuter. (Efter tillslag, bryts strömmen automatiskt efter 30 minuter). Art-nummer Typ Effekt Lumental Färg L B H Vikt kg E Salt I LED T/S Vit ,4 E Salt I LED T/S Uttag Vit ,4 E Salt I LED Slav Uttag Vit ,4 E Salt I LED Dim master Uttag Vit ,4 E Salt I LED Dim slav Uttag Vit ,4 E Salt I TIM Dim master Uttag Vit ,4 E Salt I TIM Dim slav Uttag Vit ,4 E Salt II LED T/S Vit ,7 E Salt II LED T/S Uttag Vit ,7 E Salt II LED Slav Uttag Vit ,7 E Salt II LED Dim master Uttag Vit ,7 E Salt II LED Dim slav Uttag Vit ,7 E Salt II TIM Dim master Uttag Vit ,7 E Salt II TIM Dim slav Uttag Vit ,7 23

24 BELYSNING Smart Tipp30 Downlight LED 30 -ljusspridning Fri från IR- och UV-strålning Ställbar 90 Vridbar 355 Kapslingsklass: IP20. Klass I. Montage: Infälld i undertak. Stomme: Helgjuten i aluminium och stålplåt vitmålad. Ljuskälla: Inkl LED 3000 K, totaleffekt 44 W / 3120 lumen, RA-index > 80, L70, timmar. Spridningsvinkel: 30. Ställbar: 90 från lodlinjen och i sidled 355. Elektriska data: 230V, 50Hz. Övrigt: LED-ljuset är fritt från både IR och UV-strålning. Säkerhetsglas för skydd mot nersmutsning. Montageplatta E bör användas vid mjuka undertak. Håltagning Ø180 mm. Levereras komplett med 1,8 m anslutningsledning och jordad stickpropp. Separat driverbox, anslutningsledning mellan driverbox och armatur ca 23 cm. Ø Art-nr Typ Effekt W Lumen Färg Ø Längd Höjd Vikt kg E Smart Tipp30 LED vit

25 BELYSNING Smart Spotlight LED Downlight LED LED Utan drivdon 2000 lumen Fri från IR- och UV-strålning Kapslingsklass: IP20. klass I Montage: 3-fas universaladapter. Stomme: Gjuten aluminium, vit eller svart. Ljuskälla: Inkl LED 3000K, 28W/2000 lumen, RA-index > 80, L70, timmar vid 25 C omgivningstemp. Ej dimbar. Spridningsvinkel: Smal 15 grader / Bred 30 grader. Ställbar: Höjdled 90 grader, sidled 355 grader. Övrigt: LED-ljuset är fritt från både IR och UV-strålning. Säkerhetsglas för skydd mot nersmutsning. Takfäste E kan användas i stället för 3-fas universalskena vid singelmontage. Takfäste E Art-nr Typ Effekt Lumen Färg Längd Vikt Kg E Spotlight Smal Vit 188 1,0 E Spotlight Bred Vit 188 1,0 E Spotlight Smal Svart 188 1,0 E Spotlight Bred Svart 188 1,0 25

26 BELYSNING Smart Glider LED LED-spotlight 24 - eller 30 -ljusspridning Fri från IR- och UV-strålning Högeffektiv Kapslingsklass: IP20. Klass I. Montage: 3-fas universaladapter. Stomme: Helgjuten i aluminium och stålplåt vitmålad. Ljuskälla: Inkl LED 3000 K, totaleffekt 44 W/3120 lumen, RA-index > 80, L70, timmar. Spridningsvinkel: 24 eller 30 grader. Takfäste E Ställbar: Höjdled 85 och i sidled 355 grader. Elektriska data: 230 V, 50 Hz. Övrigt: LED-ljuset är fritt från både IR- och UV-strålning. Säkerhetsglas för skydd mot nedsmutsning. H Takfäste E kan användas i stället för 3-fas universalskena vid singelmontage. L Art-nr Typ Effekt W Lumen Färg Längd Höjd Vikt kg E Smart Glider LED Vit E Smart Glider LED Vit Ljusvärden (ungefärliga värden) 1 m avstånd 2 m avstånd 3 m avstånd lux lux lux lux lux 750 lux 26

27 BELYSNING Smart Downlight komplett E E E E E Kapslingsklass: IP20. Klass I. IP44 med Pc-skiva frost/klar i tät byggnadsdel. Montage: Inomhus: Infälld i undertak, med tjocklek 1-25 mm. Håltagning Ø 210 mm. Vid montage i mjuka undertak skall monteringsskiva användas. T.ex E Utförande: Stomme av vit polykarbonat, hus av svart polykarbonat. Reflektor av blank vakuum-metalliserad plast. Ljuskälla: Levereras inklusive ljuskälla TC-DEL 18 resp 26 W, färg 830. Anslutning: Levereras med 2,5 m vit anslutningsledning 3x0,75 mm² och jordad stickpropp. Ljusreglering typ HFI, levereras exkl. anslutningsledning. Elektriska data: 230 V, 50 Hz, effektfaktor HF 0,98. Systemeffekt 38 resp. 53 W. Övrigt: Infällnadsmått H = 120 mm behövs för att kunna vinkla in armatur i undertak. Vid mjuka tak rekommenderas montageskiva, E Ø207 Ø230 Ø Art-nr Typ Effekt W Sockel Färg Ø L H Ø inf Vikt kg E Smart Downlights 2x18 HF G24q-2 Vit ,6 E Smart Downlights 2x26 HF G24q-3 Vit ,6 E Smart Downlights SWD 2x26 HF HFI G24q-3 Vit ,6 Art-nr Typ Utförande E PC-skiva IP44 Frostad E PC-skiva IP44 Klar E Glasskiva täckskiva Klar E Glasskiva täckskiva Frostad E Reflektorbländskydd 27

28 BELYSNING Smart Down komplett Levereras komplett Fasetterad eller matt reflektor Lättmonterad Kapslingsklass: IP20. Klass I. IP44 med täckglas i tät byggnadsdel. Montage: Inomhus: Infällt i oventilerat undertak, med tjocklek 1-40 mm, godkänd för ventilerade undertak. Vid montage i mjuka undertak skall fästplåt E , eller monteringsskiva E användas (beställes separat). Stomme: Mörkgrå UV-stabiliserad polykarbonat. Täckring av vitlackerat gjutet aluminium. Anslutning: Två införingshål med dragavlastning. Instickssplint 2 x 5 x 2,5 mm² med möjlighet till överkoppling. Elektriska data: 230 V, 50 Hz. Effektfaktor > 0,9. Effektivitetsklass A1 BAT och A2. Övrigt: Levereras komplett inkl. ljuskälla färg 830 samt sladd 2,5 m inkl. jordad stickpropp, variant för ljusreglering SWD, levereras med 2,5 m 5 x 0,75 mm² med fri ände. Reflektor: Fasetterat eller matt aluminium. Ljuskälla: Levereras inkl TC-TEL. Art-nr Typ Effekt W Sockel Färg Ø L H Ø Håltagning Vikt kg E Smart down Facetterad kompl 1x26 HF Gx24q-3 TC-TEL Vit ,2 E Smart down Facetterad kompl 2x26 HF Gx24q-3 TC-TEL Vit ,2 E Smart down Facetterad kompl 2x26 HF Gx24q-3 TC-TEL Vit ,2 SWD SWD E Smart down Matt kompl 1x26 HF Gx24q-3 TC-TEL Vit ,2 E Smart down Matt kompl 2x26 HF Gx24q-3 TC-TEL Vit ,2 Tillbehör Art-nr E E Typ Täckplåt Monteringsskiva 28

29 BELYSNING Smart FlexiLED NÖD Autotest 24 m läsavstånd Aluminiumstomme Kapslingsklass: IP30. Klass I. Omgivningstemp -5 till +40 C. Montage: Tak och vägg. Utförande: Kopplingsbox i grå polykarbonat, armaturhus i aluminium. Ljuskälla: LED 3 W. Anslutning: 2 st kabelingångar på ovansida resp baksida. Kopplingsplint: 4 x 2,5 mm². Elektrisk data: 230 V, 50 Hz. Effektförbrukning: 3 VA. Batteri: NiMH-batteri, 3,6 V/300 mah med en timmes backup. Uppladdningstid: 24 timmar. Övrigt: Smart FlexiLED NÖD är en aluminiumarmatur med nerhängd plexiglasskiva för montage av fyra medföljande piktogram. Lättmonterad armatur för permanentdrift för tak- eller väggmontage. Armaturen har autotest och inbyggda NiMH-batteri. Automatiskt funktionstest sker var 15:e dag. Automatiskt kapacitetstest IP20 av batteriet sker 1ggr per år och IP65 0,5W 22m 1,45/2,9W 26m under en timme. Funktionstest kan också göras manuellt. För återställning av larmindikeringar tryck in testknappen i 1 sek. 4 x piktogram 3W 24m IP30 Art-nr Typ Effekt W Färg L B H Vikt E Smart FlexiLED NÖD 3 Grå/AL

30 BELYSNING Smart Prox LED nödljus NiMh-batteri 30 m läsavstånd 3 piktogram medföljer Kapslingsklass: IP30. Klass II. Montage: Tak och vägg. Utförande: Vit självslocknande ABS-plast. Ljuskälla: 3W LED. Anslutning: Införingshål med gumminipplar. Kopplingsplint 2x2x2,5 mm ². Elektriska data: 230 V, 50 Hz. Batteri: NiMh batteri med 1 timmes backup. Övrigt: Nödljus: 30m läsavstånd. 3 piktogram blank medföljer. Pil höger, Pil vänster, Pil ner. Blank (för enkelsidig). Uppladdningstid 24 timmar. Självtest: Funktionstest var 15:e dag och komplett funktionelloch kapacitetsprov varje år. Funktion- och kapacitetstest kan även göres manuellt, dock efter 72 timmars laddning. Införing 2 st Ø15 mm hål på ovansidan samt 2 st Ø12 mm hål på baksidan. 30m Art-nr Typ Effekt W Färg L B H Vikt kg E Smart ProxLED PRL301 3 Vit ,5 E Smart ProxLED PRL301ST Självtest 3 Vit ,5 30

31 BELYSNING Smart LEDDI nödljus NiMH-batteri Autotest 22 m läsavstånd 5-års garanti Klass II Kapslingsklass: IP20. Klass II. Omgivningstemperatur: 0 till +25 C. Montage: Tak och vägg. Utförande: Vit armaturstomme i polykarbonat med underhängande skylt i akryl. Ljuskälla: 0,5 W LED. Anslutning: Kabelingångar på armaturens överdel, 3 st. Kopplingsplint: 2 x 2,5 mm². Elektrisk data: 230 V, 50 Hz. Effektförbrukning: 1,5 W. Batteri: NiMH-batteri 4.8 V/600 ma med en timmes backup. Uppladdningstid: 12 timmar. Övrigt: Smart LEDDI 30m nödljus är en energieffektiv, lättmonterad 25m nödbelysningsarmatur för permanentdrift som levereras med konsol för tak- och väggmontage. Armaturens utförande gör att den kan monteras med enkeleller dubbelsidig hänvisning. Armaturen har autotest och inbyggt NiMHbatteri. Miljövänligt återvinningsbart emballage. Automatiskt funktionstest görs en gång per vecka i 10 minuter. Automatiskt kapacitetstest av batteriet görs en gång var tredje månad och varar i en timme. Testerna kan också göras manuellt. 0,5W 22m IP20 Art-nr Typ Effekt W Färg L B H Vikt kg E Smart LEDDI nödljus 1,5 Vit

32 BELYSNING Smart Ledljus/nödljus Nödljus HF 3 piktogram medföljer 25 m läsavstånd NiMh-batteri Ledljus Kapslingsklass: IP30. Klass I. Montage: Tak och vägg. Utförande: Vit självslocknande ABS plast. Ljuskälla: Lev inkl 8 W T5 lysrör. Anslutning: Införingshål med gumminipplar. Kopplingsplint 2x3x2,5 mm ². Elektriska data: 230 V, 50 Hz. HF. Batteri: NiMh-batteri med 1 timmes backup. Övrigt: Nödljus: 25 m läsavstånd. Ledljus: Cirka 1 Lux vid c/c 10 m mellan armaturerna vid 3 m takhöjd och bredd 2 m. 3 piktogram medföljer. Pil höger, Pil vänster, Pil ner. Uppladdningstid 24 timmar. Självtest: Funktionstest var 15:e 30m dag och komplett funktionell- och kapacitetsprov varje år. Funktion- och kapacitetstest kan även göras manuellt, dock efter 72 timmars laddning. Armaturen kan via inbyggd brytare ställas i läge: Standby: Normalt släckt, (vid strömavbrott tändes armaturen). Permanet drift: Alltid tänd. Införing Ø19 mm hål i vardera gavel samt 2 st Ø19 mm hål på baksidan. 25m Art-nr Typ Effekt W Färg L B H Vikt E Smart STL801MH 8 HF Vit ,25 E Smart STL801MHST Självtest 8 HF Vit ,25 32

33 BELYSNING Smart NÖD LED IP65 Nödljus 3 piktogram medföljer 25 m läsavstånd NiMh-batteri Klass II Ledljus Kapslingsklass: IP65. Klass II. Omgivningstemperatur 0 till +40 C. Montage: Tak och vägg. Utförande: Vit armaturstomme med transparent kupa i polykarbonat. Ljuskälla: LED 1,45 W/nät 2.9 W/nätavbrott. Ljusflöde nät/nätavbrott 125/250 lm. Anslutning: Kabelingångar i vardera gavel. Kopplingsplint: 4 x 2,5 mm ². Elektrisk data: 230 V, 50 Hz. Effektförbrukning: 5 W/9 VA. Batteri: NiMH-batteri, 4,8 V/1,2 Ah med en timmes backup. Uppladdningstid: 24 timmar. Övrigt: Smart NÖD LED IP65 är en robust nödbelysningsarmatur med IP20 25m 0,5W 22m eller utan piktogram. Lättmonterad plugg-in armatur för permanentdrift eller beredskapsdrift för tak- eller väggmontage. Armaturen har autotest och inbyggt NiMH-batteri. Automatiskt funktionstest görs var 15:e dag. Automatiskt kapacitetstest av batteriet görs 2 ggr per år och varar i en timme. Funktionstest kan också göras manuellt. För återställning av larm indikeringar tryck in testknappen i 5 sek. 1,45/2,9W 26m IP65 4 x piktogram Art-nr Typ Effekt W Färg L B H Vikt E Smart NÖD LED IP /2.9 Vit

34 BELYSNING Smart OptiLED ledljus Självtestande Power-LED 1,5 W NiMh-batteri Utvändig/Infälld Kapslingsklass: IP20. Klass I. Montage: Utanpåliggande, dikt tak eller infälld. Samma armatur användes infällt som utvändig, genom att armaturen tages bort från kåpan vid infällt montage. -10/+40 C, max 95% relativ fuktighet. Utförande: Vit flamsäker ABS-plast. Funktion: För att armaturen skall vara i full funktion skall den vara kontinuerligt inkopplad i minst 48 timmar. När spänning inkopplas, lyser den gröna LED-lampen för att indikera att batteriet laddas. Power-LED 1,5 W tänds vid spänningsbortfall. Armaturen utför en egen funktionstest var 15:e dag (varaktighet 1 min) samt en komplett funktions- och kapacitettest en gång per år (varaktighet 1 timme). Ljuskälla: Osram Power-LED 1,5 W. Anslutning: 1 st införingshål Ø 20 mm² på undersidan i ena sidan, eller möjlighet att ansluta med utvändig kabel 10x25 mm. Kopplingsplint 2x3x2,5 mm ². Elektriska data: 230 V, 50 Hz. Batteri: NiMh batteri med 1 timmes backup (3,6 V/650 mah). Övrigt: Funktion: Självtest. Armaturavstånd 12 m vid 3,5 m takhöjd (1 Lux). Möjlighet att vinkla ledljuset. 50 cm extra plattkabel medföljer mellan batteri och ljuskälla. Ø74 Ø145 Ø Art-nr Typ Effekt Utförande Brinntid Färg Ø utv Ø inf Håltag- H utv H inf c/c Vikt kg ning inf E Smart OptiLED OPL001 Självtest 1,5 W Självtest 1 h Vit ,5 34

35 BELYSNING Smart LUMU LED NiMH-batteri Autotest Infälld/Utanpåliggande Ledljus Kapslingsklass: IP 30. Klass II. Omgivningstemperatur 0 till +40 C. Montage: Tak, Infälld/Utanpåliggande. Utförande: Vit armaturstomme med transparent kupa i polykarbonat. Ljuskälla: 2,4 W LED. Ljusflöde nätavbrott 210 lm. Anslutning: Kabelingångar på armaturens överdel, 4 st. Kopplingsplint: 2 x 2 x 2,5 mm ². Elektrisk data: 230 V, 50 Hz. Effektförbrukning: 2.5 W/3 VA. Batteri: NiMH-batteri, 3.6 V/1.5 Ah med en timmes backup. Uppladdningstid: 24 timmar. Övrigt: Smart LUMU LED är en nödbelysningsarmatur avsedd för infällt eller utanpåliggande takmontage. Armatur med beredskapsdrift, autotest och inbyggt NiMH-batteri. Automatiskt funktionstest görs var 15:e dag. Automatiskt kapacitetstest av batteriet görs 2 ggr per år och varar i en timme. Funktionstest kan också göras manuellt. Håltagning vid infällt montage Ø105 mm. Art-nr Typ Effekt W Färg Ø utv H utv Ø infälld Djup infälld Vikt Kg H utv H inf c/c Vikt kg E Smart LUMU LED 2,4 Vit , ,5 35

36 BELYSNING Smart Nemo Plafond HF Sensor Dim Tänd/Släck Stilren rund tak eller väggarmatur i flera olika storlekar och effekter. Nemo ger ett bländfritt mjukt ljus i hela kupan och den vita ramen runt armaturen ger ett stabilt intryck. Kapslingsklass: IP21. Klass I. Montage: Tak eller vägg utanpåliggande. Utförande: Ø300, 390, 480, 580 mm. Stomme av vitlackerad stålplåt. Kupa av opal akryl. Ljuskälla: Lev inkl tillhörande ljuskälla, färg 830. Anslutning: Förberedd för utanpåliggande kabel, 2 st knockout Ø13 mm. 2 st Ø20 mm införingshål på armaturens baksida. 3-pol kopplingsplint, 4-pol för Dim-varianter. Elektriska data: 230 V, 50 Hz. 2x18 W och 1x40 W förbrukar 14 W, 1x55 W förbrukar 17 W vid neddimmat läge till 10%. Övrigt: Armatur med HF har elektroniska driftdon. Switch&Dim: Ljusreglering typ switchdim. (Ej korridorfunktion) T/S: Tänd/släckfunktion. Sensor: Mikrovåg sensor aktiveras via rörelse, aktiveringsområde ca 1-6 m vid montagehöjd ca 3 m. Nemo Dim slav är avsedd att kopplas ihop med sensor Dim master armatur. Nemosensor Dim-master korridorfunktion har alltid 10% grundljus och vid aktiverad sensor ökar ljuset till 100% under inställd tid (max 25 min) därefter återgår ljuset till 10%. Nöd: 1 timme reservdrift. Nemo 100% - 10%-släck kan fås på begäran. Passande dimmer för Dali E För bästa resultat rekommenderas lägsta inkopplingstid 15 minuter för sensorn, vid T/S samt inbränning av lysrören i 100 timmar för armatur med dimmning. Art-nr Typ Effekt W Sockel Ø H E HF 2x9 2G E HF Sensor T/S 2x9 2G E HF 1x22 2G E HF Sensor T/S 1x22 2G E HF 2x11 2G E HF Sensor T/S 2x11 2G E x18 2G E HF 2x18 2G E HF Sensor T/S 2x18 2G E HF Sensor Dim Master 2x18 2G % Korr-funktion E HF Dim Slav % 2x18 2G Korr-funktion E HF 1x40 2G E HF Sensor T/S 1x40 2G E HF Sensor Dim Master 1x40 2G % Korr-funktion E HF Dim Slav % 1x40 2G Korr-funktion E HF 1x55 2G E HF Dim Switch&Dim 1x55 2G E HF Sensor T/S 1x55 2G E HF Sensor Dim Master 1x55 2G % Korr-funktion E HF Dim Slav % 1x55 2G Korr-funktion E HF NÖD 1x40 2G E HF NÖD Dim % 1x40 2G E HF 1x60 2G E HF Sensor T/S 1x60 2G E HF Dim Dali 1x60 2G

37 BELYSNING Smart Helios Utanpåliggande takarmaturer Sensor Dali ECO Dim IP44 Kapslingsklass: IP44. Klass I. Montage: Tak eller vägg utanpåliggande. Godkänd inom och utomhus. Utförande: Stomme av galvaniserad vitmålad stålplåt. Kupa av slagtålig opal akryl. Slagtålighet IK10. Ljuskälla: Levereras inklusive 22, 40, 55 W cirkellysrör färg 830. Anslutning: Införingshål 2 st Ø13 mm (Ø ), 2 st Ø20 mm införingshål (Ø ) på armaturens baksida. Förberedd för utanpåliggande kabel, 2 st knockout Ø13 mm. Snabbkopplingsplint 3 resp 4x2,5 mm². Elektriska data: V, 50 Hz. Övrigt: T/S: Tänd/släck funktion via inbyggd sensor som aktiveras via rörelse. 1-6 m vid montagehöjd ca 3 m. Armatur med sensor kan slava, den totala effekten på 200 W. Sensor dim %: Alltid 10% grundljus, när sensorn aktiveras ökas ljuset upp till 100% under inställd tid max 25 min, därefter dimras ljuset ner till 10% igen. Dali ECO Dim: Vid aktivering tänder armaturen till 100% efter inställd tid (15 min) dimras ljuset ner till 10%, efter ytterligare (15 min) släcks armaturen. Inställningar är låsta via fabrik. Vid andra inställningar krävs programmering. Dagsljusinställningen på sensorn får ej användas ihop med dim-variant. Armatur med sensor är av mikrovåg typ och aktiveras vid all rörelse, rekommenderas ej att placeras där material är i rörelse, eller där sensorn utsätts för vibrationer. För bästa resultat rekommenderas lägsta inkopplingstid 15 minuter för sensorn, vid T/S samt inbränning av lysrören i 100 timmar för armatur med dimmning. Art-nr Typ Effekt W Sockel Lumen Färg Ø H Vikt kg E Helios 22W HF 22 2G Vit ,7 E Helios 22W HF Sensor T/S 22 2G Vit ,7 E Helios 40W HF 40 2G Vit ,8 E Helios 40W HF sensor T/S 40 2G Vit ,8 E Helios 40W HF sensor dim % 40 2G Vit ,8 E Helios 40W HF Dali ECO DIM 40 2G Vit ,8 E Helios 55W HF 55 2G Vit ,7 E Helios 55W HF sensor T/S 55 2G Vit ,7 E Helios 55W HF sensor dim % 55 2G Vit ,7 E Helios 55W HF Dali ECO DIM 55 2G Vit ,7 37

38 BELYSNING Smart Helios LED Utanpåliggande takarmaturer 26 olika varianter ECO-funktion timmar Kapslingsklass: IP44. Klass I. Montage: Tak eller vägg utanpåliggande. Godkänd utomhus. Utförande: Stomme av vitmålad galvaniserad stålplåt. Kupa av slagtålig opal akryl. Slagtålighet IK10. Ljuskälla: Levereras inklusive LED-modul K. L70, timmar. SDCM<4. Angivna lumental är ut ur armaturen. Anslutning: Införingshål 2 st Ø13 mm (Ø ), 2 st Ø20 mm införingshål (Ø ) på armaturens baksida. Förberedd för utanpåliggande kabel, 2 st knockout Ø13 mm. Snabbkopplingsplint 3 resp 4x2,5 mm². Elektriska data: V, 50 Hz. Övrigt: T/S: Tänd/släckfunktion via inbyggd mikrovågsensor som aktiveras via rörelse. Armatur med sensor T/S kan slava upp till 10 st Helios LED, den totala effekten bör ej överstiga 200 W. Sensor + grundljus: När sensorn aktiveras ökas ljuset upp till 100% under inställd tid max 25 min, därefter justeras ljuset ner till sparläge (grundljus) igen. SENS ECO: Vid aktivering tänder armaturen till 100%, efter inställd tid (5 sek-25 min) ändras effekten till den lägre effekten sparläge efter ytterligare (0-60 min) släcks armaturen helt. Dagsljusinställningen på sensorn får ej användas ihop med dim-variant. Armatur med sensor är av mikrovåg typ och aktiveras vid all rörelse, rekommenderas ej att placeras där material är i rörelse, eller där sensorn utsätts för vibrationer. Variant med DIM, användes vriddimmer externt, glödljus eller elektronisk dimmer för framkant eller bakkant. Art-nr Typ Effekt W Lumen Diam. H Vikt kg E W ,88 E W DIM ,88 E W ,84 E W DIM ,84 E W SENS T/S ,84 E W SENS ,84 E W SENS ECO ,84 E W ,84 E W DIM ,84 E W SENS T/S ,84 E W SENS ,84 E W SENS ECO ,84 E W ,76 E W DIM ,76 E W SENS T/S ,76 E W SENS ,76 E W SENS ECO ,76 E DALI 30W ,76 E SWD 30W ,76 E W ,16 E W DIM ,16 E W SENS T/S ,16 E W SENS ,16 E W SENS ECO ,16 E DALI 40W ,16 E SWD 40W ,16 38
