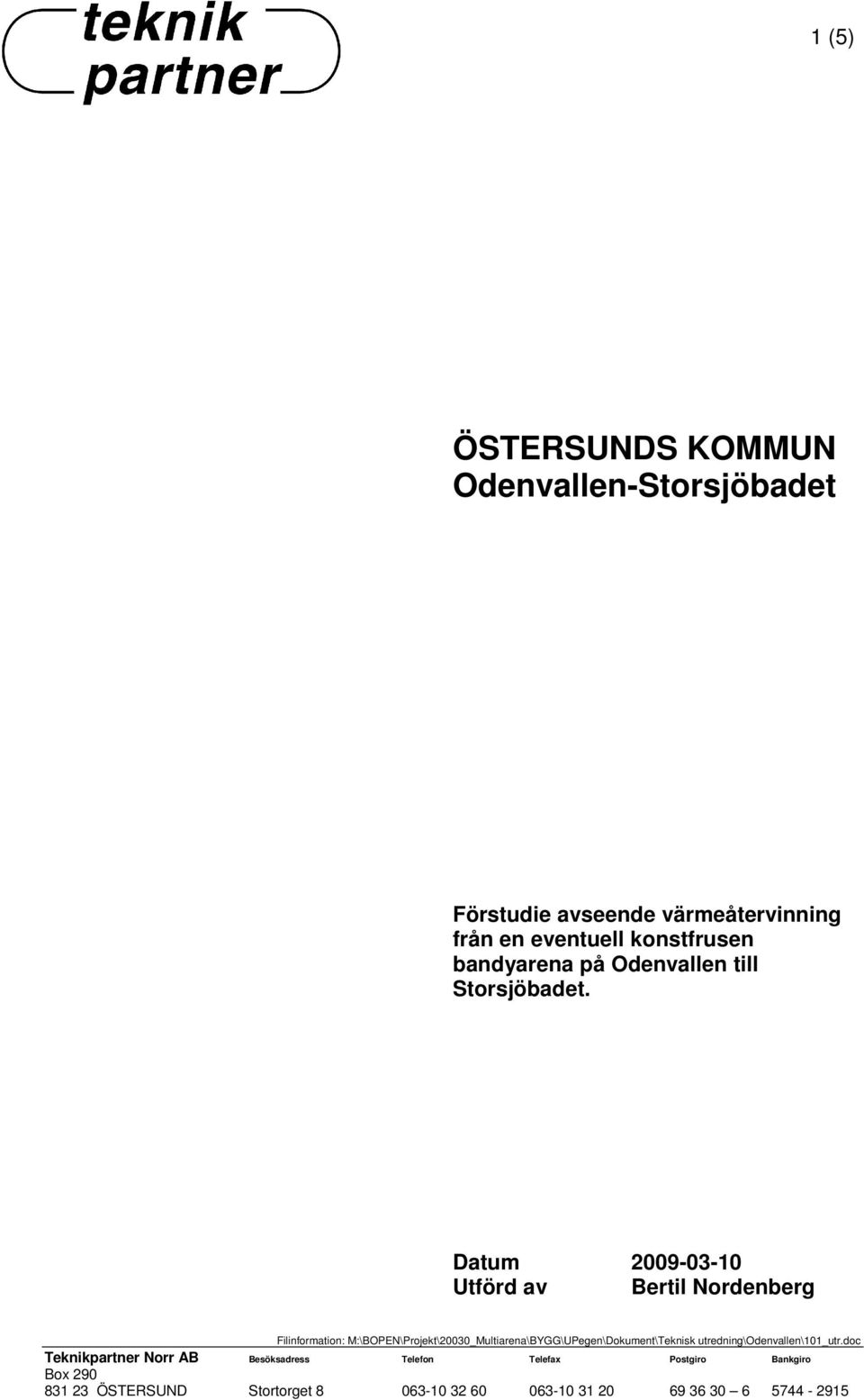

1 1 (5) ÖSTERSUNDS KOMMUN Odenvallen-Storsjöbadet Förstudie avseende värmeåtervinning från en eventuell konstfrusen bandyarena på Odenvallen till Storsjöbadet. Datum Utförd av Bertil Nordenberg Teknikpartner Norr AB Filinformation: M:\BOPEN\Projekt\20030_Multiarena\BYGG\UPegen\Dokument\Teknisk utredning\odenvallen\101_utr.doc Besöksadress Telefon Telefax Postgiro Bankgiro Box ÖSTERSUND Stortorget

2 2 (5) FÖRUTSÄTTNINGAR Östersunds Kommun har gett Teknikpartner AB i uppdrag att undersöka om det är möjligt och lönsamt att använda överskottsvärme från en konstfrusen bandyplan på den befintliga planen vid Odenvallen till att minska värmebehovet vid Storsjöbadet. Angivna priser Angivna priser och kostnader i denna utredning är exkl moms. Fjärrvärmepris Fjärrvärmepriset är i dagsläget för Storsjöbadet ca 40 öre/ kwh under vintern. KORTFATTAD BESKRIVNING Konstfrusen bandyplan Uppspolning av bandyplanen sker i slutet av oktober för att ha is från ca v.44. Normalt ligger isen sedan t o m v.12, eller tillsammans ca 150 dagar/år. Kylanläggning för konstfrusen bandyplan Behovet av kyleffekt beror av utetemperatur och påverkande vindförhållanden. Rekommenderad kyleffekt för en standardanläggning för en bandyplan är ca 1200 kw. Kylanläggningen är normalt dimensionerad för att klara ishållning upp till + 5 och en viss vindpåverkan. Under aktuell period är temperaturen mycket sällan högre än +5. Vid temperatur kallare än ca -4 körs inte kylanläg gningen, eftersom utetemperaturen är tillräcklig för att frysa det påförda vattnet. Värme från kylanläggningen Kylanläggningen producerar vid drift värme som kan tas ut i två temperaturnivåer: ca 90% av energin har låg temperatur, ca 30 ca 10% av energin har hög temperatur ca 60 Filinformation:M:\BOPEN\Projekt\20030_Multiarena\BYGG\UPegen\Dokument\Teknisk utredning\odenvallen\101_utr.doc

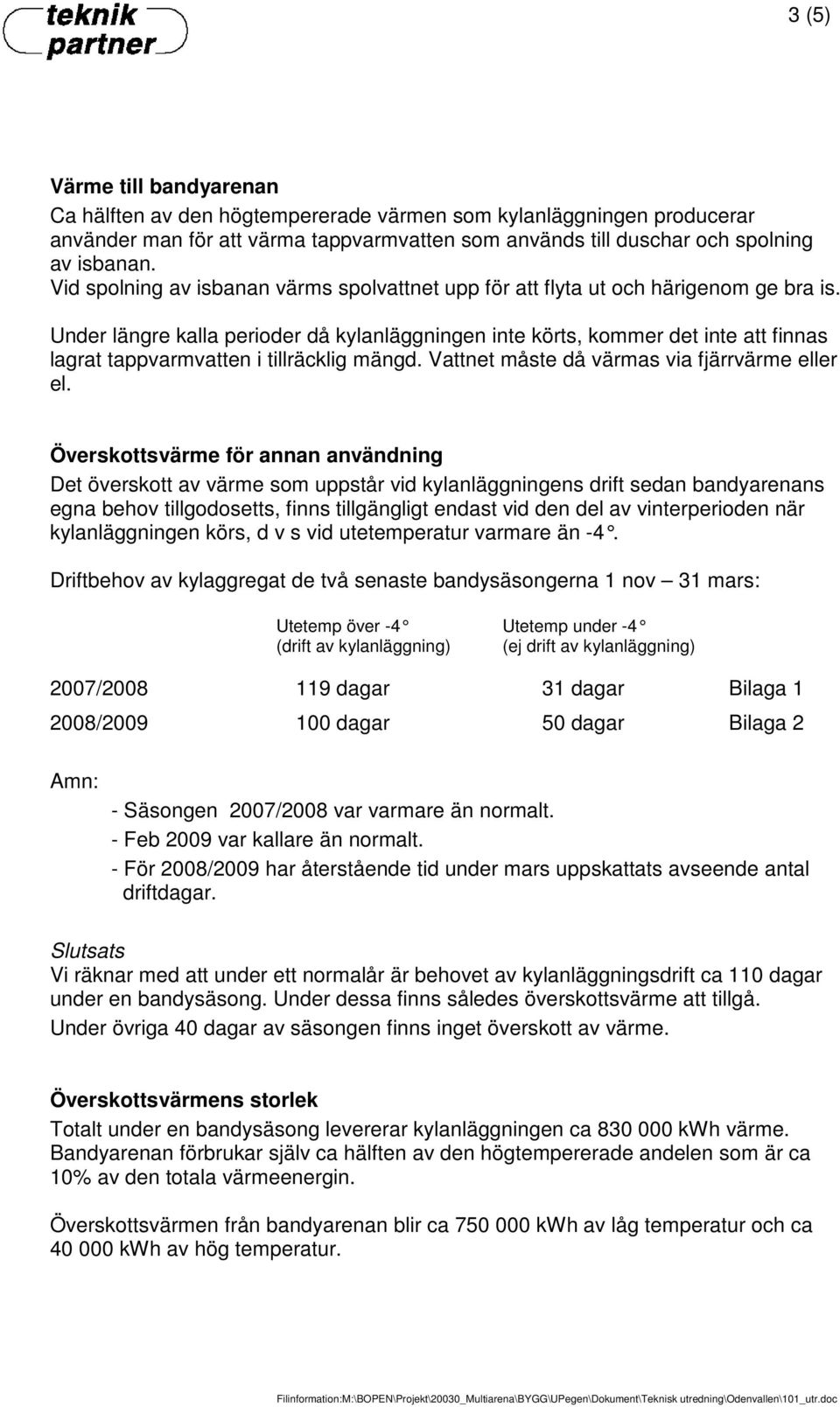

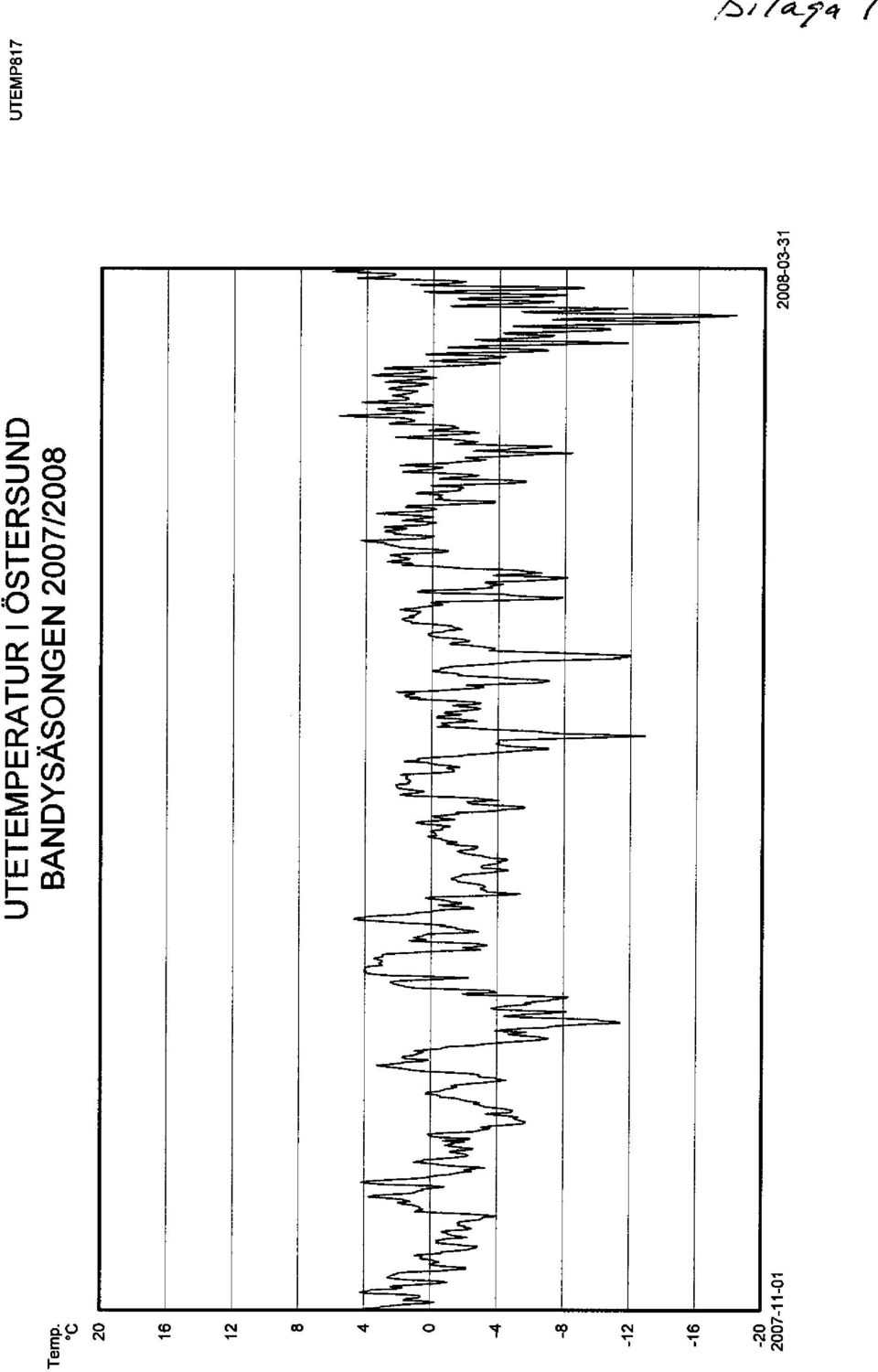

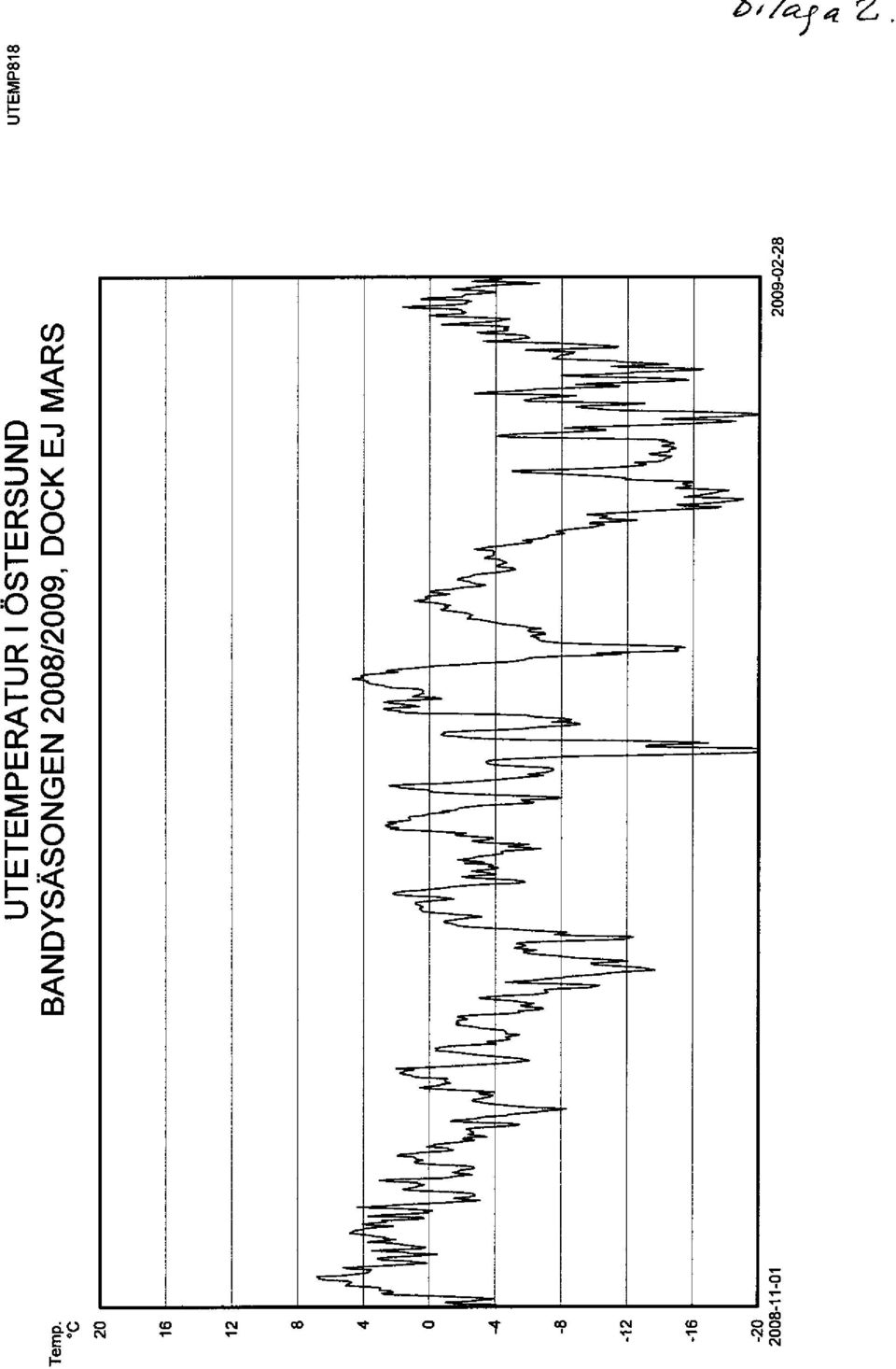

3 3 (5) Värme till bandyarenan Ca hälften av den högtempererade värmen som kylanläggningen producerar använder man för att värma tappvarmvatten som används till duschar och spolning av isbanan. Vid spolning av isbanan värms spolvattnet upp för att flyta ut och härigenom ge bra is. Under längre kalla perioder då kylanläggningen inte körts, kommer det inte att finnas lagrat tappvarmvatten i tillräcklig mängd. Vattnet måste då värmas via fjärrvärme eller el. Överskottsvärme för annan användning Det överskott av värme som uppstår vid kylanläggningens drift sedan bandyarenans egna behov tillgodosetts, finns tillgängligt endast vid den del av vinterperioden när kylanläggningen körs, d v s vid utetemperatur varmare än -4. Driftbehov av kylaggregat de två senaste bandysäsongerna 1 nov 31 mars: Utetemp över -4 Utetemp under -4 (drift av kylanläggning) (ej drift av kylanläggning) 2007/ dagar 31 dagar Bilaga / dagar 50 dagar Bilaga 2 Amn: - Säsongen 2007/2008 var varmare än normalt. - Feb 2009 var kallare än normalt. - För 2008/2009 har återstående tid under mars uppskattats avseende antal driftdagar. Slutsats Vi räknar med att under ett normalår är behovet av kylanläggningsdrift ca 110 dagar under en bandysäsong. Under dessa finns således överskottsvärme att tillgå. Under övriga 40 dagar av säsongen finns inget överskott av värme. Överskottsvärmens storlek Totalt under en bandysäsong levererar kylanläggningen ca kwh värme. Bandyarenan förbrukar själv ca hälften av den högtempererade andelen som är ca 10% av den totala värmeenergin. Överskottsvärmen från bandyarenan blir ca kwh av låg temperatur och ca kwh av hög temperatur. Filinformation:M:\BOPEN\Projekt\20030_Multiarena\BYGG\UPegen\Dokument\Teknisk utredning\odenvallen\101_utr.doc

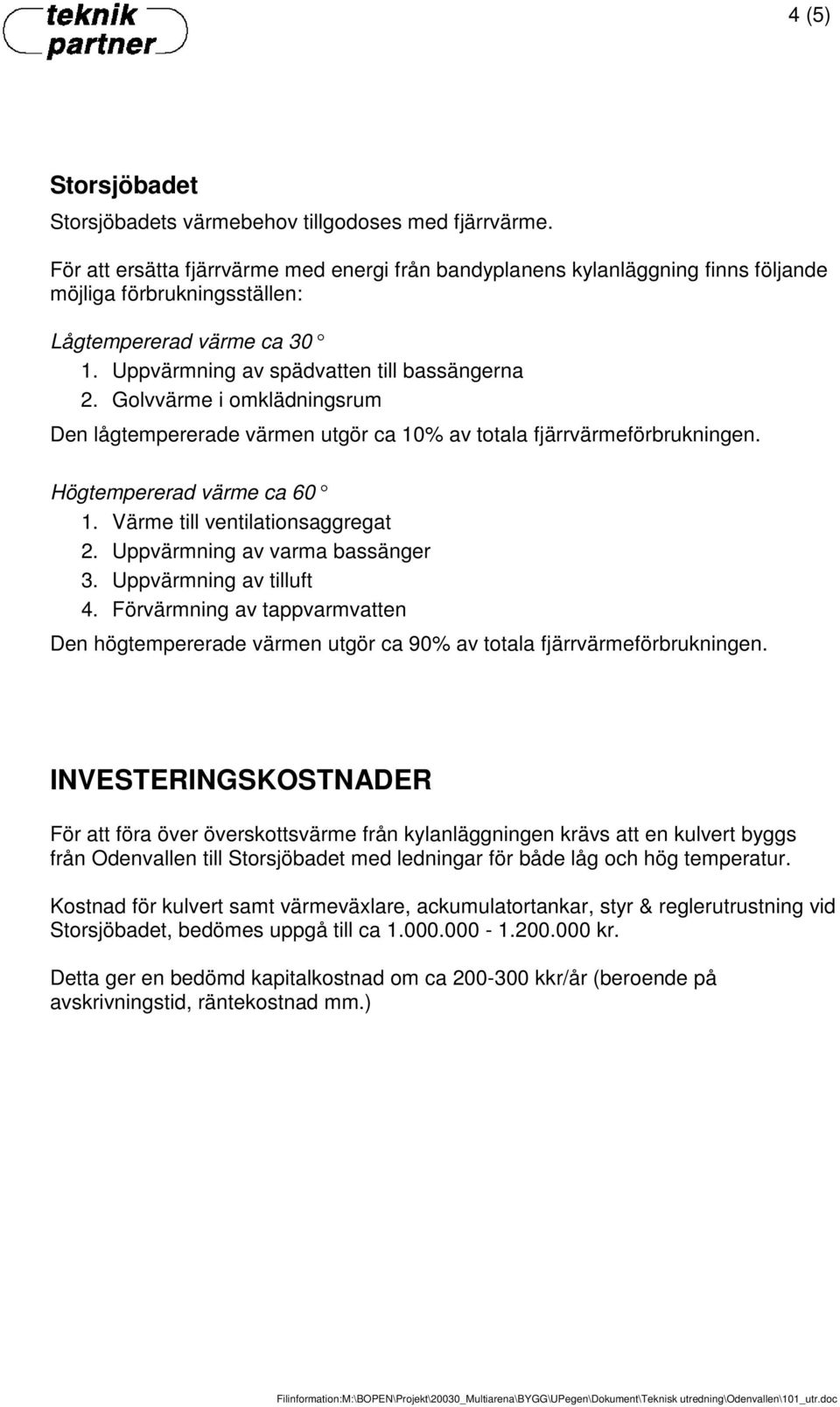

4 4 (5) Storsjöbadet Storsjöbadets värmebehov tillgodoses med fjärrvärme. För att ersätta fjärrvärme med energi från bandyplanens kylanläggning finns följande möjliga förbrukningsställen: Lågtempererad värme ca Uppvärmning av spädvatten till bassängerna 2. Golvvärme i omklädningsrum Den lågtempererade värmen utgör ca 10% av totala fjärrvärmeförbrukningen. Högtempererad värme ca Värme till ventilationsaggregat 2. Uppvärmning av varma bassänger 3. Uppvärmning av tilluft 4. Förvärmning av tappvarmvatten Den högtempererade värmen utgör ca 90% av totala fjärrvärmeförbrukningen. INVESTERINGSKOSTNADER För att föra över överskottsvärme från kylanläggningen krävs att en kulvert byggs från Odenvallen till Storsjöbadet med ledningar för både låg och hög temperatur. Kostnad för kulvert samt värmeväxlare, ackumulatortankar, styr & reglerutrustning vid Storsjöbadet, bedömes uppgå till ca kr. Detta ger en bedömd kapitalkostnad om ca kkr/år (beroende på avskrivningstid, räntekostnad mm.) Filinformation:M:\BOPEN\Projekt\20030_Multiarena\BYGG\UPegen\Dokument\Teknisk utredning\odenvallen\101_utr.doc

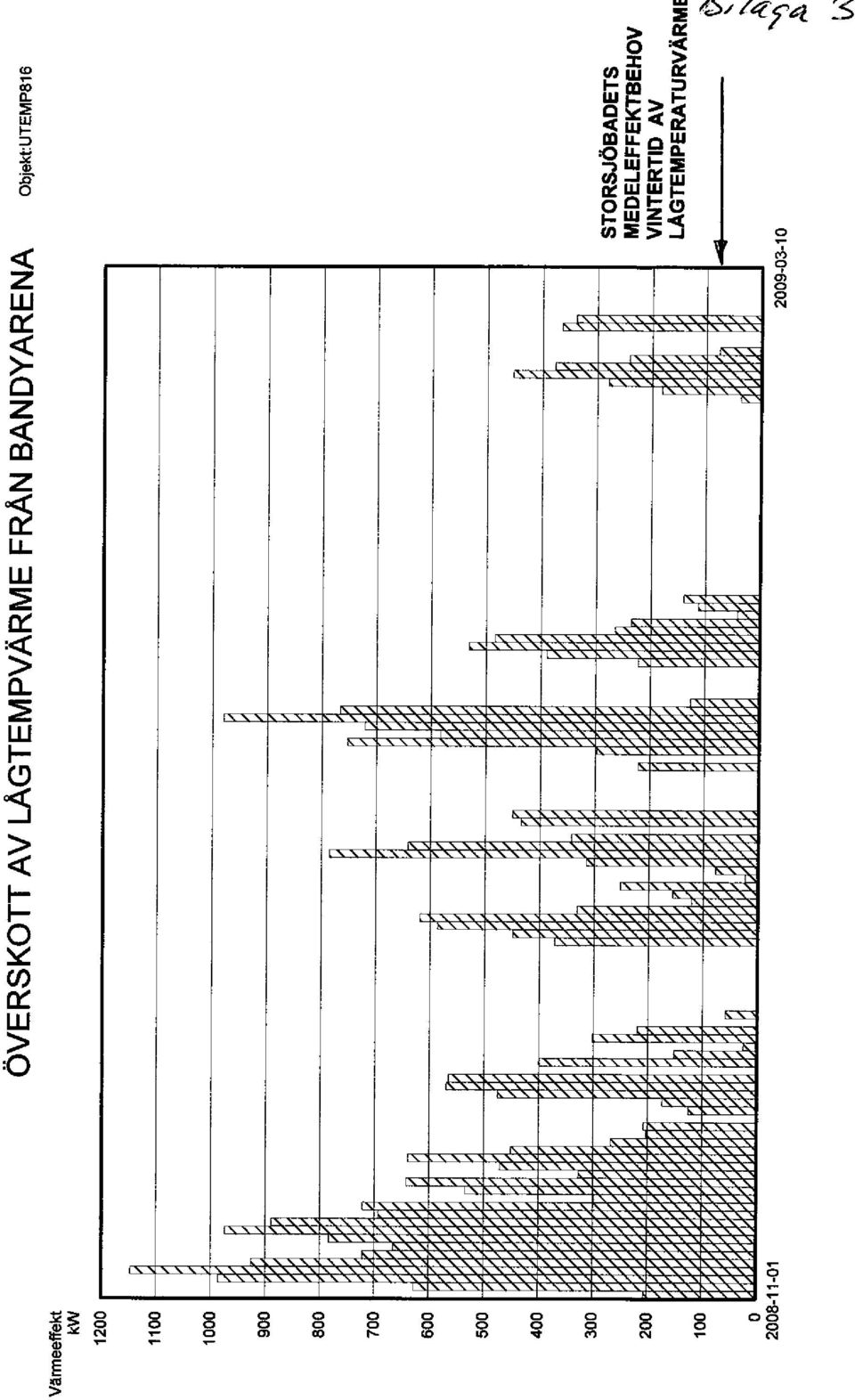

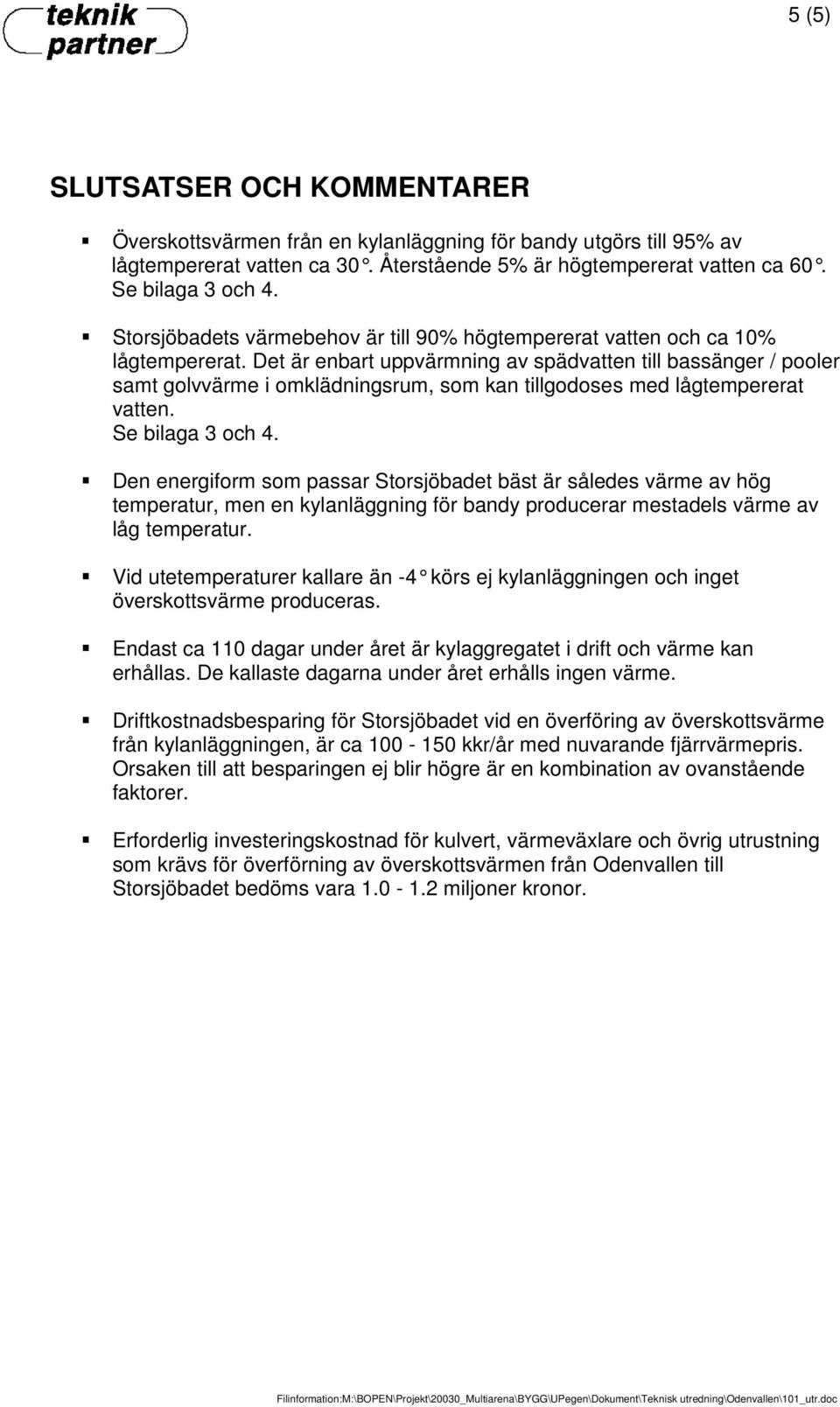

5 5 (5) SLUTSATSER OCH KOMMENTARER Överskottsvärmen från en kylanläggning för bandy utgörs till 95% av lågtempererat vatten ca 30. Återstående 5% är högt empererat vatten ca 60. Se bilaga 3 och 4. Storsjöbadets värmebehov är till 90% högtempererat vatten och ca 10% lågtempererat. Det är enbart uppvärmning av spädvatten till bassänger / pooler samt golvvärme i omklädningsrum, som kan tillgodoses med lågtempererat vatten. Se bilaga 3 och 4. Den energiform som passar Storsjöbadet bäst är således värme av hög temperatur, men en kylanläggning för bandy producerar mestadels värme av låg temperatur. Vid utetemperaturer kallare än -4 körs ej kylanlä ggningen och inget överskottsvärme produceras. Endast ca 110 dagar under året är kylaggregatet i drift och värme kan erhållas. De kallaste dagarna under året erhålls ingen värme. Driftkostnadsbesparing för Storsjöbadet vid en överföring av överskottsvärme från kylanläggningen, är ca kkr/år med nuvarande fjärrvärmepris. Orsaken till att besparingen ej blir högre är en kombination av ovanstående faktorer. Erforderlig investeringskostnad för kulvert, värmeväxlare och övrig utrustning som krävs för överförning av överskottsvärmen från Odenvallen till Storsjöbadet bedöms vara miljoner kronor. Filinformation:M:\BOPEN\Projekt\20030_Multiarena\BYGG\UPegen\Dokument\Teknisk utredning\odenvallen\101_utr.doc
