IQHeat100 Siemens Eltest Författare: Mats Bäckström mobil epost

Transkript

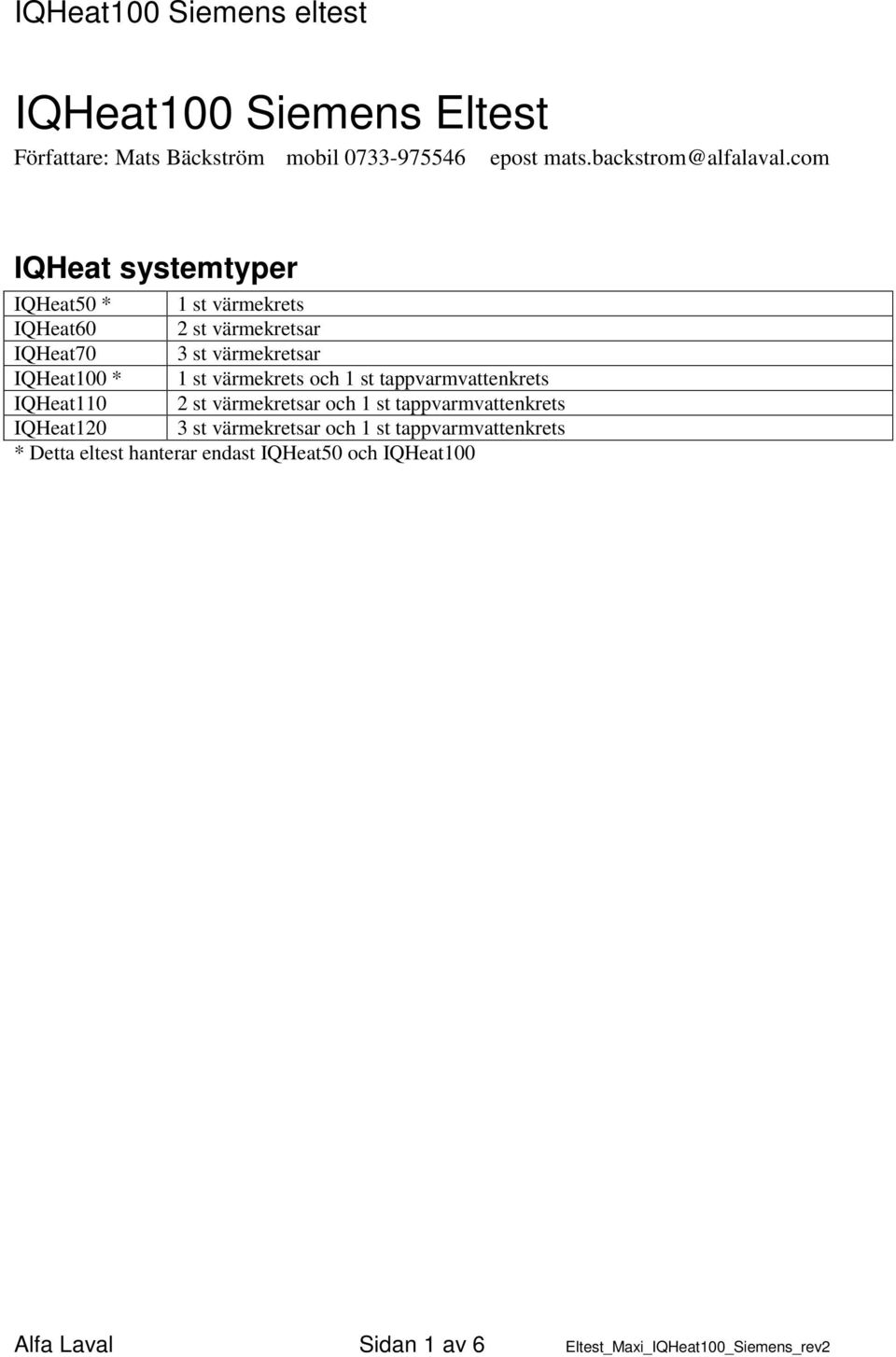

1 IQHeat100 Siemens Eltest Författare: Mats Bäckström mobil epost IQHeat systemtyper IQHeat50 * 1 st värmekrets IQHeat60 2 st värmekretsar IQHeat70 3 st värmekretsar IQHeat100 * 1 st värmekrets och 1 st tappvarmvattenkrets IQHeat110 2 st värmekretsar och 1 st tappvarmvattenkrets IQHeat120 3 st värmekretsar och 1 st tappvarmvattenkrets * Detta eltest hanterar endast IQHeat50 och IQHeat100 Alfa Laval Sidan 1 av 6 Eltest_Maxi_IQHeat100_Siemens_rev2

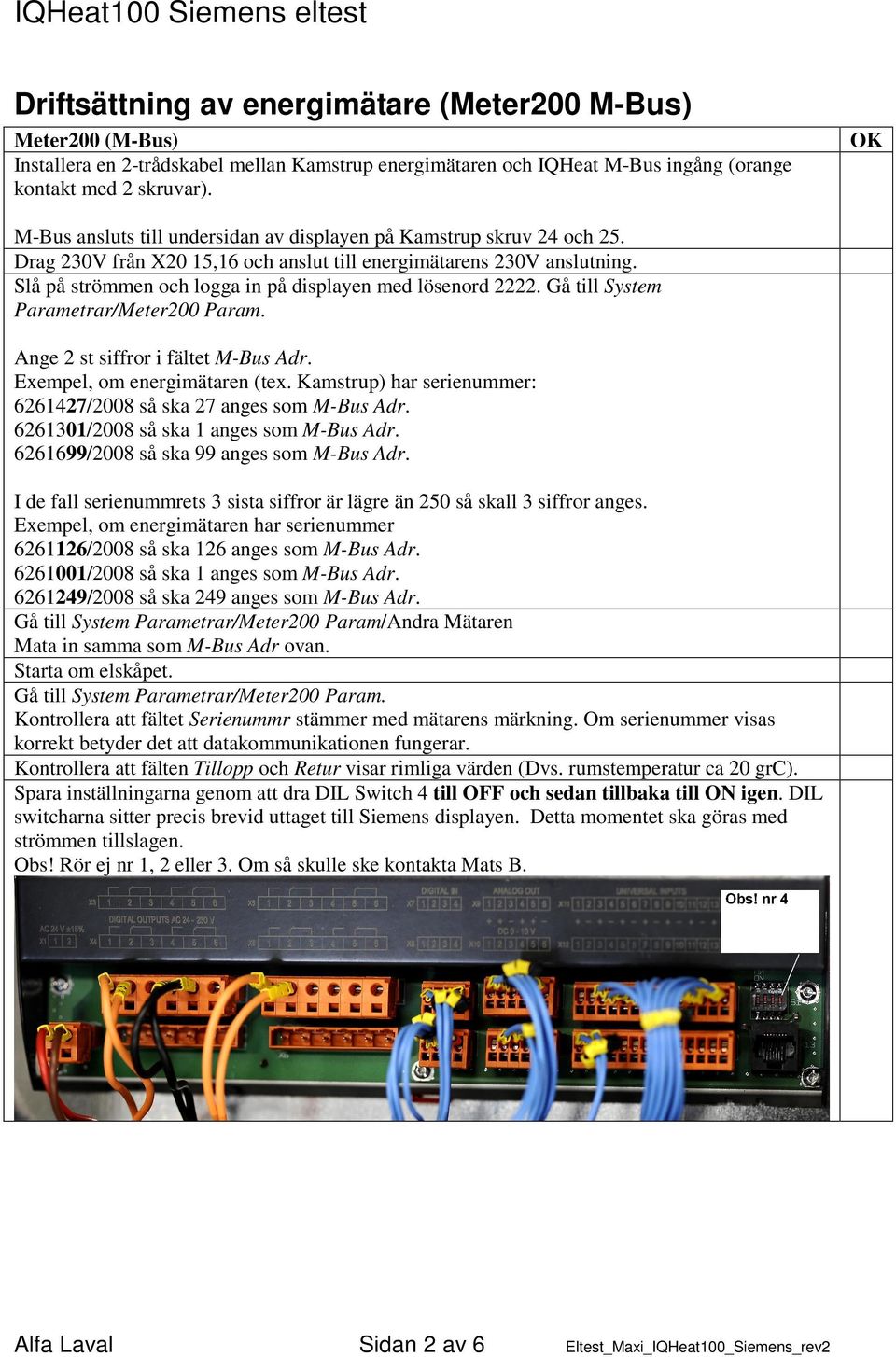

2 Driftsättning av energimätare (Meter200 M-Bus) Meter200 (M-Bus) Installera en 2-trådskabel mellan Kamstrup energimätaren och IQHeat M-Bus ingång (orange kontakt med 2 skruvar). M-Bus ansluts till undersidan av displayen på Kamstrup skruv 24 och 25. Drag 230V från X20 15,16 och anslut till energimätarens 230V anslutning. Slå på strömmen och logga in på displayen med lösenord Gå till System Parametrar/Meter200 Param. Ange 2 st siffror i fältet M-Bus Adr. Exempel, om energimätaren (tex. Kamstrup) har serienummer: /2008 så ska 27 anges som M-Bus Adr /2008 så ska 1 anges som M-Bus Adr /2008 så ska 99 anges som M-Bus Adr. I de fall serienummrets 3 sista siffror är lägre än 250 så skall 3 siffror anges. Exempel, om energimätaren har serienummer /2008 så ska 126 anges som M-Bus Adr /2008 så ska 1 anges som M-Bus Adr /2008 så ska 249 anges som M-Bus Adr. Gå till System Parametrar/Meter200 Param/Andra Mätaren Mata in samma som M-Bus Adr ovan. Starta om elskåpet. Gå till System Parametrar/Meter200 Param. Kontrollera att fältet Serienummr stämmer med mätarens märkning. Om serienummer visas korrekt betyder det att datakommunikationen fungerar. Kontrollera att fälten Tillopp och Retur visar rimliga värden (Dvs. rumstemperatur ca 20 grc). Spara inställningarna genom att dra DIL Switch 4 till OFF och sedan tillbaka till ON igen. DIL switcharna sitter precis brevid uttaget till Siemens displayen. Detta momentet ska göras med strömmen tillslagen. Obs! Rör ej nr 1, 2 eller 3. Om så skulle ske kontakta Mats B. Alfa Laval Sidan 2 av 6 Eltest_Maxi_IQHeat100_Siemens_rev2

3 Driftsättning av Värmekrets1 Värmekrets1 testning pump Obs! Låt ej pumpen stå på i onödan. Stäng av alla pumpar så fort de inte testas. Sätt pumpvredet (på elskåpsdörren) till ON (1). Kontrollera att pumpen startar. Sätt pumpvredet till OFF (0). Kontrollera att pumpen stannar. Sätt pumpvredet till Auto. Kontrollera att pumpen startar. Om pumpen ej startar i Auto-läge så beror det troligen på att pumpfel-funktionen ej är korrekt ansluten (X21 skruv 35 och 36). Om pumpen saknar larmutgång så skall dessa skruvar byglas. Det går att se i displayens larmlista om det är pumpfel eller ej. Pumplarmsladden ansluts till pumpens N/C kontakt (Normally Closed). Kontroll av pumplarm. Kontrollera först att pumpen går. Lossa sladden X21 skruv 35 och kontrollera att pumpen stannar efter ca 5 sekunder. Sätt tillbaka sladden igen, pumpen skall då starta igen. Sätt pumpvredet till OFF (0). Kontrollera att pumpen stannar. Värmekrets1 Testning av system med 1 st ställdon/ventil Ställdon1: Y001 (Sverige), SB401 (Norge) Slå på strömmen och vänta ca 2 minuter. Kontrollera att ställdonet öppnar 100%. Testa att ställdonet kan stänga helt (går till läge 0%). Gå in i Värme Parameter/SERVICE/Ställdon. Sätt Läge till hand och sedan öppning till Testa att ställdonet kan öppna igen (går till läge 100%). Gå in i Värme Parameter/SERVICE/Ställdon. Sätt Läge till Auto och kontrollera att Värmekrets1 Testning av system med 2 st ställdon/ventiler (sekvens) Ställdon1: Y001 (Sverige), SB401 (Norge) Ställdon2: Y002 (Sverige), SB402 (Norge) Slå på strömmen och vänta ca 2 minuter. Kontrollera att ställdon1 öppnar 100%. Kontrollera även att ställdon2 öppnar 100%. Kontrollera att ställdonen öppnar i rätt ordning. Ställdon1 öppnar först till 100%, sedan öppnar ställdon2 till 100%. Testa att ställdon1 kan stänga helt (går till läge 0%). Gå in i Värme Parameter/SERVICE/Ställdon. Sätt Läge till hand och sedan öppning till Testa att ställdon1 kan öppna igen (går till läge 100%). Gå in i Värme Parameter/SERVICE/Ställdon. Sätt Läge till Auto och kontrollera att Testa att ställdon2 kan stänga helt (går till läge 0%). Gå in i Värme Parameter/SERVICE/Ställdon/Ställdon Sek. Sätt Läge till hand och sedan öppning till Testa att ställdon2 kan öppna igen (går till läge 100%). Gå in i Värme Parameter/SERVICE/Ställdon/Ställdon Sek. Sätt Läge till Auto och kontrollera att Alfa Laval Sidan 3 av 6 Eltest_Maxi_IQHeat100_Siemens_rev2

4 Driftsättning av tappvarmvattenkrets Tappvarmvattenkrets testning pump Obs! Låt ej pumpen stå på i onödan. Stäng av alla pumpar så fort de inte testas. Sätt pumpvredet (på elskåpsdörren) till ON (1). Kontrollera att pumpen startar. Sätt pumpvredet till OFF (0). Kontrollera att pumpen stannar. Tappvarmvattenkrets testning av system med 1 st ställdon/ventil Ställdon1: Y005 (Sverige), SB411 (Norge) Slå på strömmen och vänta ca 2 minuter. Kontrollera att ställdonet öppnar 100%. Testa att ställdonet kan stänga helt (går till läge 0%). Gå in i TappVV Parameter/SERVICE/Ställdon. Sätt Läge till hand och sedan öppning till Testa att ställdonet kan öppna igen (går till läge 100%). Gå in i TappVV Parameter/SERVICE/Ställdon. Sätt Läge till Auto och kontrollera att Tappvarmvattenkrets testning av system med 2 st ställdon/ventiler Ställdon1: Y005 (Sverige), SB411 (Norge) Ställdon2: Y006 (Sverige), SB412 (Norge) Slå på strömmen och vänta ca 2 minuter. Kontrollera att ställdon1 öppnar 100%. Kontrollera även att ställdon2 öppnar 100%. Kontrollera att ställdonen öppnar i rätt ordning. Ställdon1 öppnar först till 100%, sedan öppnar ställdon2 till 100%. Testa att ställdon1 kan stänga helt (går till läge 0%). Gå in i TappVV Parameter/SERVICE/Ställdon. Sätt Läge till hand och sedan öppning till Testa att ställdon1 kan öppna igen (går till läge 100%). Gå in i TappVV Parameter/SERVICE/Ställdon. Sätt Läge till Auto och kontrollera att Testa att ställdon2 kan stänga helt (går till läge 0%). Gå in i TappVV Parameter/SERVICE/Ställdon/Sekvens. Sätt Läge till hand och sedan öppning till Testa att ställdon2 kan öppna igen (går till läge 100%). Gå in i TappVV Parameter/SERVICE/Ställdon/Sekvens. Sätt Läge till Auto och kontrollera att Alfa Laval Sidan 4 av 6 Eltest_Maxi_IQHeat100_Siemens_rev2

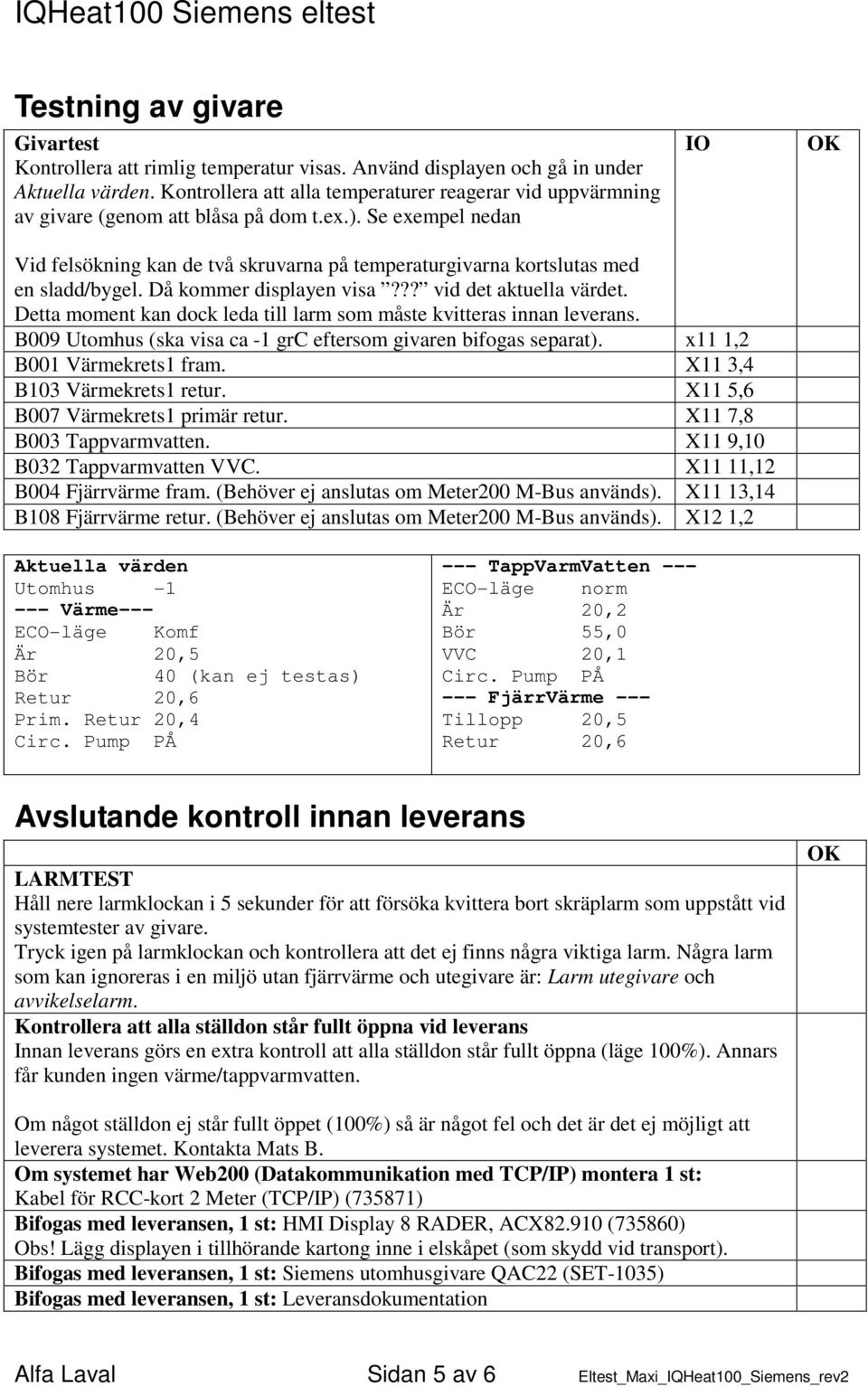

5 Testning av givare Givartest Kontrollera att rimlig temperatur visas. Använd displayen och gå in under Aktuella värden. Kontrollera att alla temperaturer reagerar vid uppvärmning av givare (genom att blåsa på dom t.ex.). Se exempel nedan IO Vid felsökning kan de två skruvarna på temperaturgivarna kortslutas med en sladd/bygel. Då kommer displayen visa??? vid det aktuella värdet. Detta moment kan dock leda till larm som måste kvitteras innan leverans. B009 Utomhus (ska visa ca -1 grc eftersom givaren bifogas separat). x11 1,2 B001 Värmekrets1 fram. X11 3,4 B103 Värmekrets1 retur. X11 5,6 B007 Värmekrets1 primär retur. X11 7,8 B003 Tappvarmvatten. X11 9,10 B032 Tappvarmvatten VVC. X11 11,12 B004 Fjärrvärme fram. (Behöver ej anslutas om Meter200 M-Bus används). X11 13,14 B108 Fjärrvärme retur. (Behöver ej anslutas om Meter200 M-Bus används). X12 1,2 Aktuella värden Utomhus Värme--- ECO-läge Komf Är 20,5 Bör 40 (kan ej testas) Retur 20,6 Prim. Retur 20,4 Circ. Pump PÅ --- TappVarmVatten --- ECO-läge norm Är 20,2 Bör 55,0 VVC 20,1 Circ. Pump PÅ --- FjärrVärme --- Tillopp 20,5 Retur 20,6 Avslutande kontroll innan leverans LARMTEST Håll nere larmklockan i 5 sekunder för att försöka kvittera bort skräplarm som uppstått vid systemtester av givare. Tryck igen på larmklockan och kontrollera att det ej finns några viktiga larm. Några larm som kan ignoreras i en miljö utan fjärrvärme och utegivare är: Larm utegivare och avvikelselarm. Kontrollera att alla ställdon står fullt öppna vid leverans Innan leverans görs en extra kontroll att alla ställdon står fullt öppna (läge 100%). Annars får kunden ingen värme/tappvarmvatten. Om något ställdon ej står fullt öppet (100%) så är något fel och det är det ej möjligt att leverera systemet. Kontakta Mats B. Om systemet har Web200 (Datakommunikation med TCP/IP) montera 1 st: Kabel för RCC-kort 2 Meter (TCP/IP) (735871) Bifogas med leveransen, 1 st: HMI Display 8 RADER, ACX (735860) Obs! Lägg displayen i tillhörande kartong inne i elskåpet (som skydd vid transport). Bifogas med leveransen, 1 st: Siemens utomhusgivare QAC22 (SET-1035) Bifogas med leveransen, 1 st: Leveransdokumentation Alfa Laval Sidan 5 av 6 Eltest_Maxi_IQHeat100_Siemens_rev2

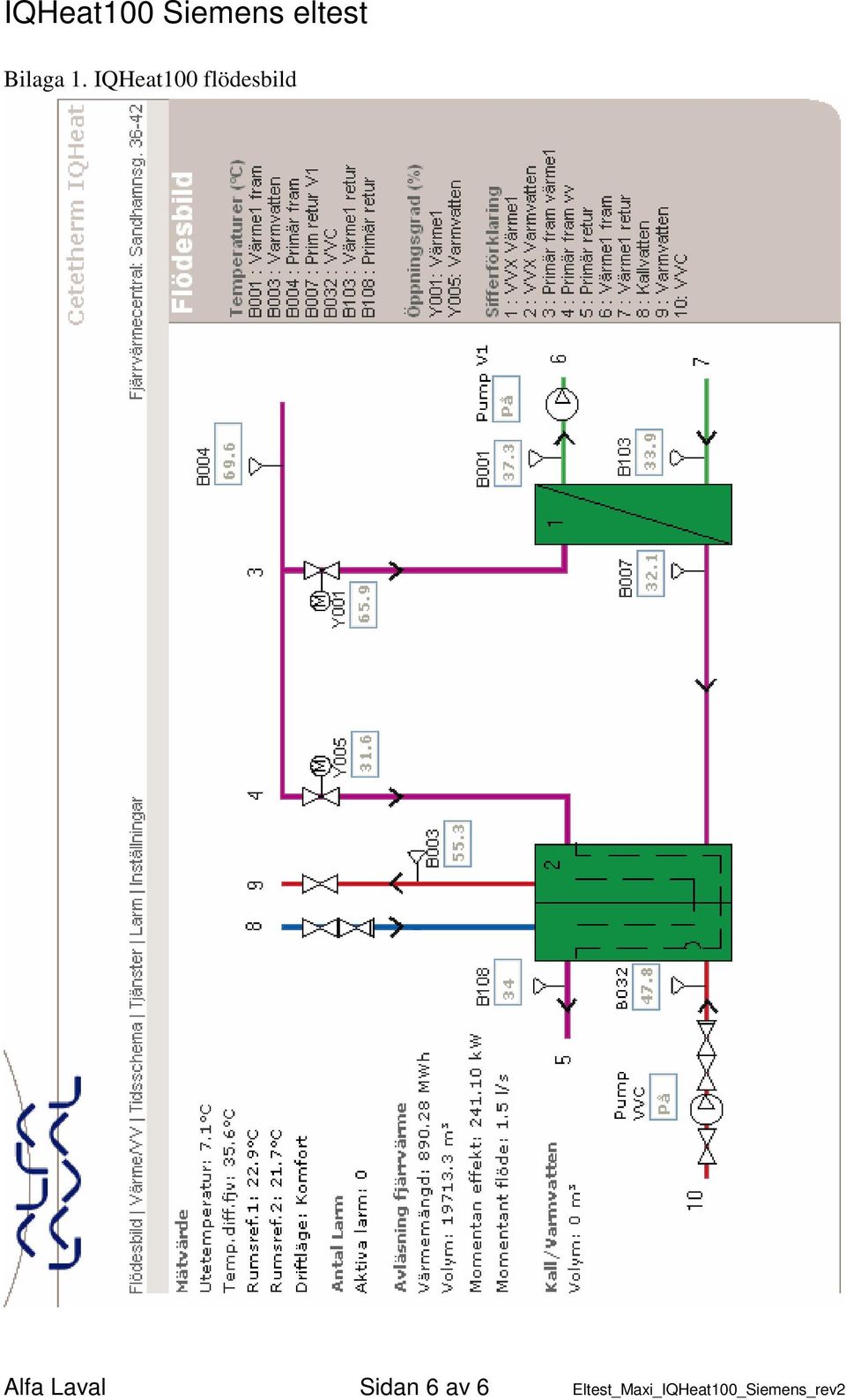

6 Bilaga 1. IQHeat100 flödesbild Alfa Laval Sidan 6 av 6 Eltest_Maxi_IQHeat100_Siemens_rev2
