1 1(12) Fjärrvärmecentral HW28/10 (13-20 lgh) Danfoss ECL300 Komponentförteckning Principkoppling Driftdata och prestanda Måttskiss Skötselinstruktion Felsökning

2 Komponentförteckning- HW28/10 (13-20 lgh). 2(12) Art Nr Bet Ant Komponenter E ) VX 1 1 Värmeväxlare (varmvatten). E ) VX 2 1 Värmeväxlare (värme) SÄK 2 1 Säkerhetsventil 2,5 bar SÄK 1 1 Säkerhetsventil 10 bar 931 M 1 Manometer 0-4 bar TM 2 Skivtermometer C ) P1 1 Pump Grundfos UPS V P2 1 Pump Grundfos UP 20-30N V AV 1 2 Kulventil 1 1/4 inv/utv Värme sek AV 2 1 Kulventil ¾ Påfyllning AV 3 1 Kulventil 1 inv/utv kallvatten AV 4 1 Kulventil 1 inv/utv varmvatten AV 5 1 Kulventil ¾ utv/inv VVC BV 1 1 Inbyggd backventil 1. Kallv BV 2 1 Inbyggd backventil ¾. Påfyllning BV 3 1 Backventil ¾ utv/utv VVC F1 1 Smutsfilter 1 för inbyggnad F2 1 Smutsfilter 1¼ för inbyggnad. Danfoss reglerutrustning ) SV1 1 Styrventil rad VM ) SV2 1 Styrventil v/v VM RC 1 ECL300 Comfort Program pakke C66 SE Sockel for ECL300 Comfort SD1 1 Ställdon AMV 10 rad SD2 2 Ställdon AMV33 v/v Spring return TG1 1 Utomhusgivare ESMT TG2 1 Framledningsgivare ESMC anligg TG3 1 Framledningsgivare ESMU dyk 1) Värmeväxlare varmvatten kan vara: XB40-H 30, XB40-H 36, XB40-H 40 2) Värmeväxlare värme kan vara: XB20-H 26, XB20-H 30, XB20-H36, XB30-H 30, XB30-H 36, XB30-H 40, XB40-H 40, XB40-H 50, XB40-H 60 3) Pumpen kan vara: art.nr 944. Grundfos UPS15-60, art.nr Grundfos Magna ) Kvs-värdet för styrventilen kan variera ifrån 1,0 till 4,0

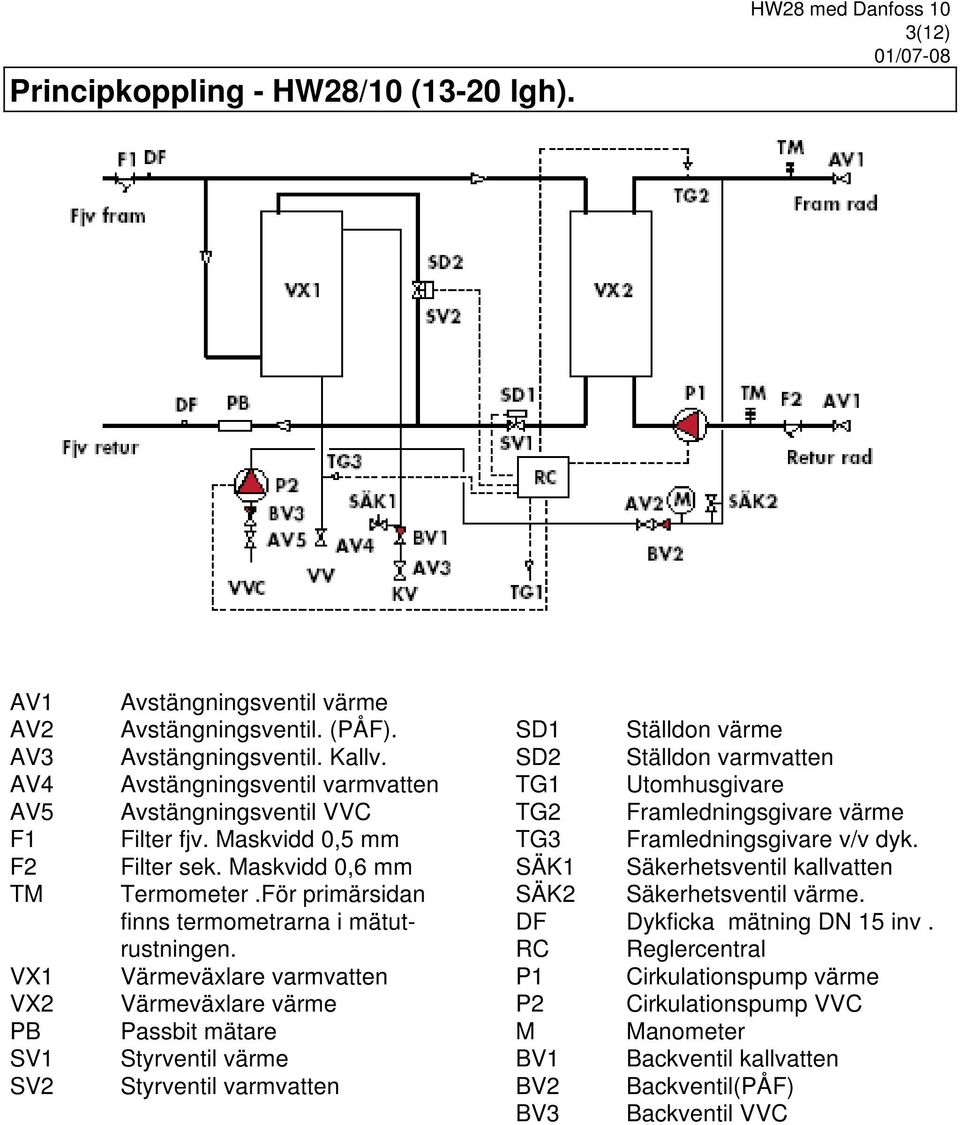

3 Principkoppling - HW28/10 (13-20 lgh). 3(12) AV1 AV2 AV3 AV4 AV5 F1 F2 TM VX1 VX2 PB SV1 SV2 Avstängningsventil värme Avstängningsventil. (PÅF). Avstängningsventil. Kallv. Avstängningsventil varmvatten Avstängningsventil VVC Filter fjv. Maskvidd 0,5 mm Filter sek. Maskvidd 0,6 mm Termometer.För primärsidan finns termometrarna i mätutrustningen. Värmeväxlare varmvatten Värmeväxlare värme Passbit mätare Styrventil värme Styrventil varmvatten SD1 Ställdon värme SD2 Ställdon varmvatten TG1 Utomhusgivare TG2 Framledningsgivare värme TG3 Framledningsgivare v/v dyk. SÄK1 Säkerhetsventil kallvatten SÄK2 Säkerhetsventil värme. DF Dykficka mätning DN 15 inv. RC Reglercentral P1 Cirkulationspump värme P2 Cirkulationspump VVC M Manometer BV1 Backventil kallvatten BV2 Backventil(PÅF) BV3 Backventil VVC

4 Primär Sekundär 4(12) Drifttemperatur 120 o C 80 o C Drifttryck 16 bar 6 / 10 bar Differenstryck 1,0-6,0 bar 0,6 bar Värmeväxlare värme Effekt kw Temperaturprogram 100 / 61 60/80 Disponibelt differenstryck 28,0-29,0 kpa Försmutsningstillägg 0 kw/m2, oc 0 kw/m2, oc Värmeväxlare varmvatten Effekt: kw Temperaturprogram 65/22 10/55 Tryckfall 18,7-20,8 kpa 19,8-21,9 kpa Försmutsningstillägg 0 kw/m2,oc 0 kw/m2,oc

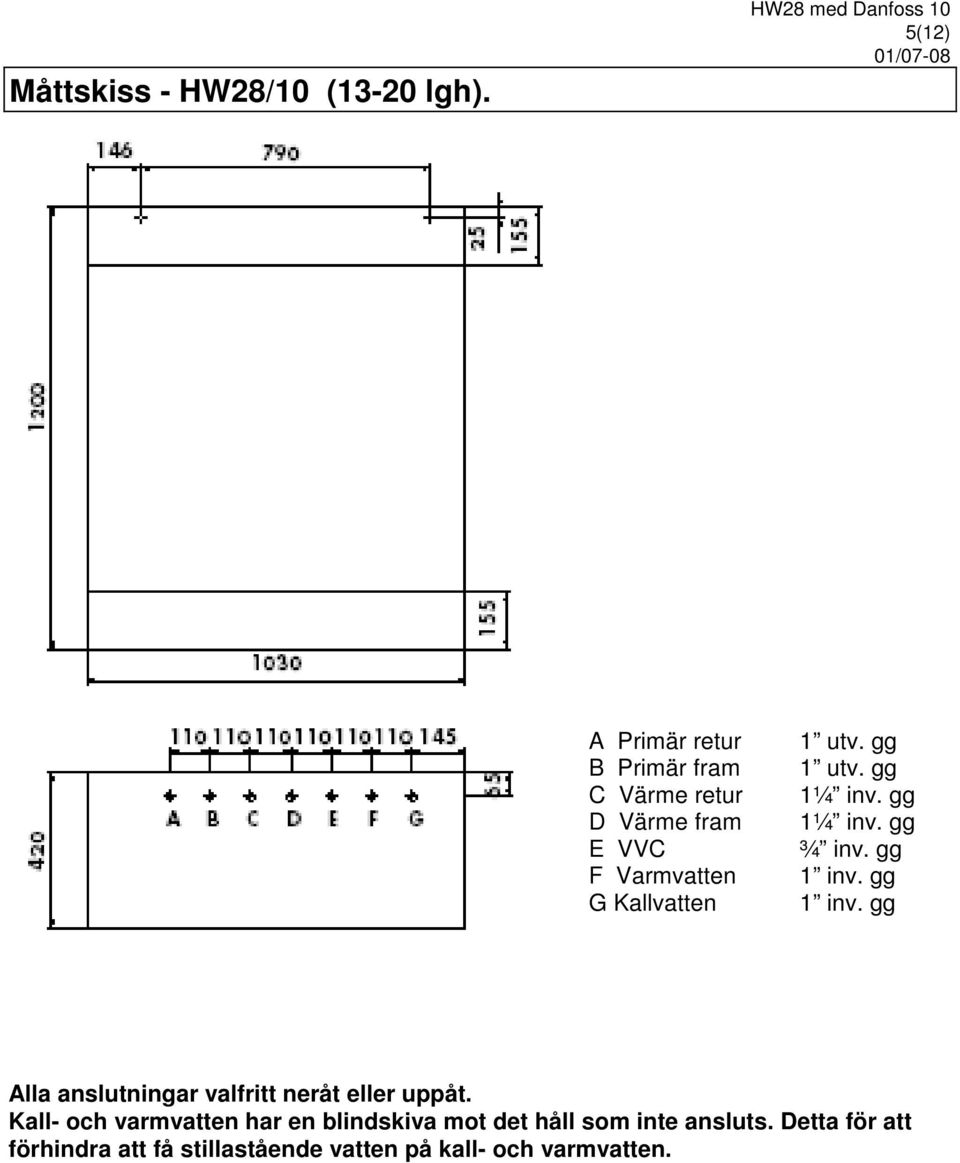

5 Måttskiss - HW28/10 (13-20 lgh). 5(12) A Primär retur B Primär fram C Värme retur D Värme fram E VVC F Varmvatten G Kallvatten 1 utv. gg 1 utv. gg 1¼ inv. gg 1¼ inv. gg ¾ inv. gg 1 inv. gg 1 inv. gg Alla anslutningar valfritt neråt eller uppåt. Kall- och varmvatten har en blindskiva mot det håll som inte ansluts. Detta för att förhindra att få stillastående vatten på kall- och varmvatten.

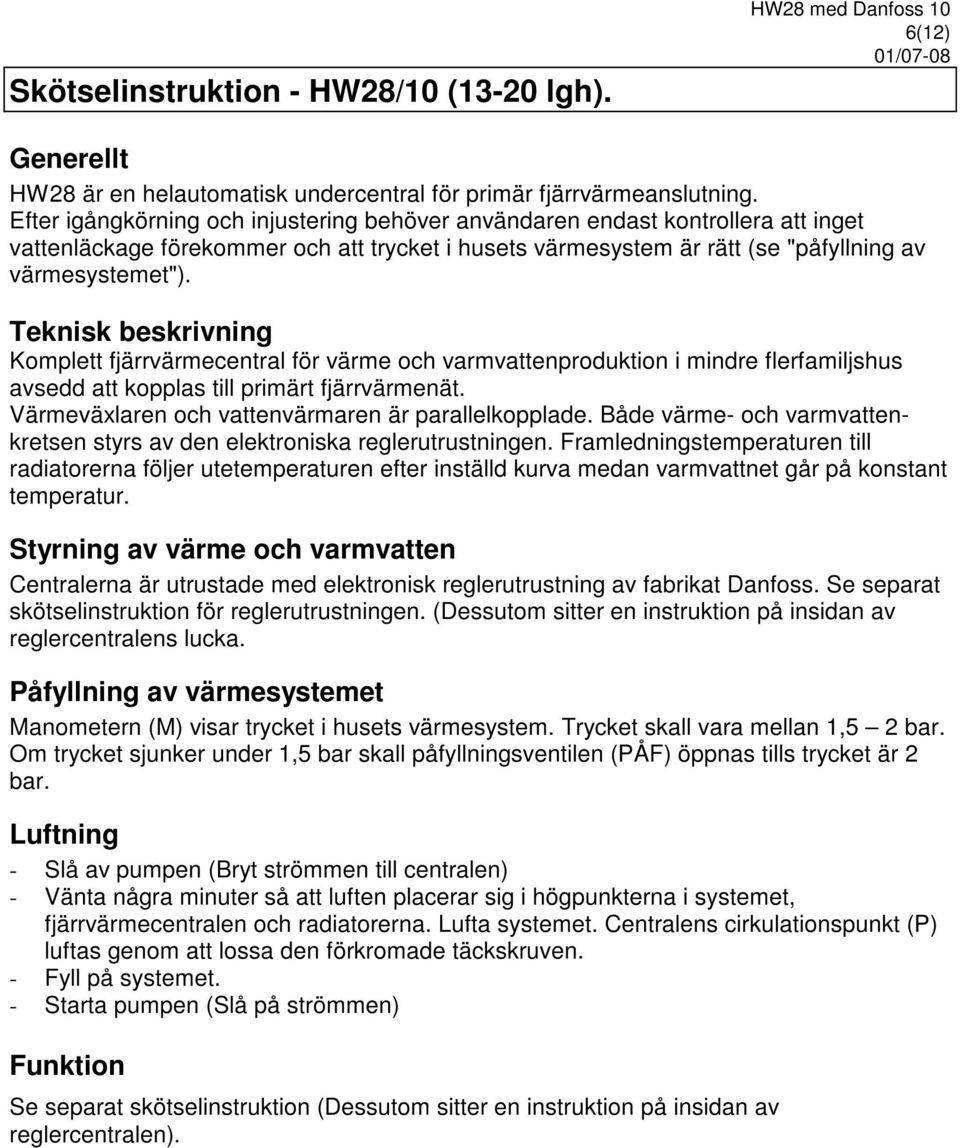

6 Skötselinstruktion - HW28/10 (13-20 lgh). 6(12) Generellt HW28 är en helautomatisk undercentral för primär fjärrvärmeanslutning. Efter igångkörning och injustering behöver användaren endast kontrollera att inget vattenläckage förekommer och att trycket i husets värmesystem är rätt (se "påfyllning av värmesystemet"). Teknisk beskrivning Komplett fjärrvärmecentral för värme och varmvattenproduktion i mindre flerfamiljshus avsedd att kopplas till primärt fjärrvärmenät. Värmeväxlaren och vattenvärmaren är parallelkopplade. Både värme- och varmvattenkretsen styrs av den elektroniska reglerutrustningen. Framledningstemperaturen till radiatorerna följer utetemperaturen efter inställd kurva medan varmvattnet går på konstant temperatur. Styrning av värme och varmvatten Centralerna är utrustade med elektronisk reglerutrustning av fabrikat Danfoss. Se separat skötselinstruktion för reglerutrustningen. (Dessutom sitter en instruktion på insidan av reglercentralens lucka. Påfyllning av värmesystemet Manometern (M) visar trycket i husets värmesystem. Trycket skall vara mellan 1,5 2 bar. Om trycket sjunker under 1,5 bar skall påfyllningsventilen (PÅF) öppnas tills trycket är 2 bar. Luftning - Slå av pumpen (Bryt strömmen till centralen) - Vänta några minuter så att luften placerar sig i högpunkterna i systemet, fjärrvärmecentralen och radiatorerna. Lufta systemet. Centralens cirkulationspunkt (P) luftas genom att lossa den förkromade täckskruven. - Fyll på systemet. - Starta pumpen (Slå på strömmen) Funktion Se separat skötselinstruktion (Dessutom sitter en instruktion på insidan av reglercentralen).

7 Felsökning och åtgärder HW28/10 (13-20 lgh). 7(12) För låg varmvattentemperatur Om varmvattnet inte blir tillräckligt varmt kan orsakerna vara följande: 1) För låg temperatur på inkommande fjärrvärme (skall vara minst 60 C vid förbrukning). 2) Felaktig inställning på reglerutrustning ( Se separat skötselinstruktion). 3) VVC-pumpen går inte eller att VVC kretsen behöver strypas in. Se till att rad 54 har inställning=0. 4) Filtret (F1) är igensatt och måste rengöras. Anmäl detta till värmeverket. För låg temperatur på värmesystemet Om värmesystemet inte ger tillräcklig värme kan orsakerna vara följande: 1) För låg temperatur på inkommande fjärrvärme (skall vara minst 60 C). 2) Felaktig inställning på reglerutrustning ( Se separat skötselinstruktion). 3) Filtret (F1) är igensatt och måste rengöras. Anmäl detta till värmeverket. 4) Filtret (F2) är igensatt och måste rengöras. Slå av pumpen (P1) och stäng ventilerna till radiatorerna. Efter rengöringen av filtret fylls och luftas systemet. 5) Cirkulationspumpen fungerar inte. 6) Cirkulationspumpen går på för lågt varvtal. Ställ in pumpen på högre varvtal. 7) Luft i fastighetens värmesystem. Lufta värmekretsen. 8) Termostatventilerna på fastighetens värmesystem fungerar ej.

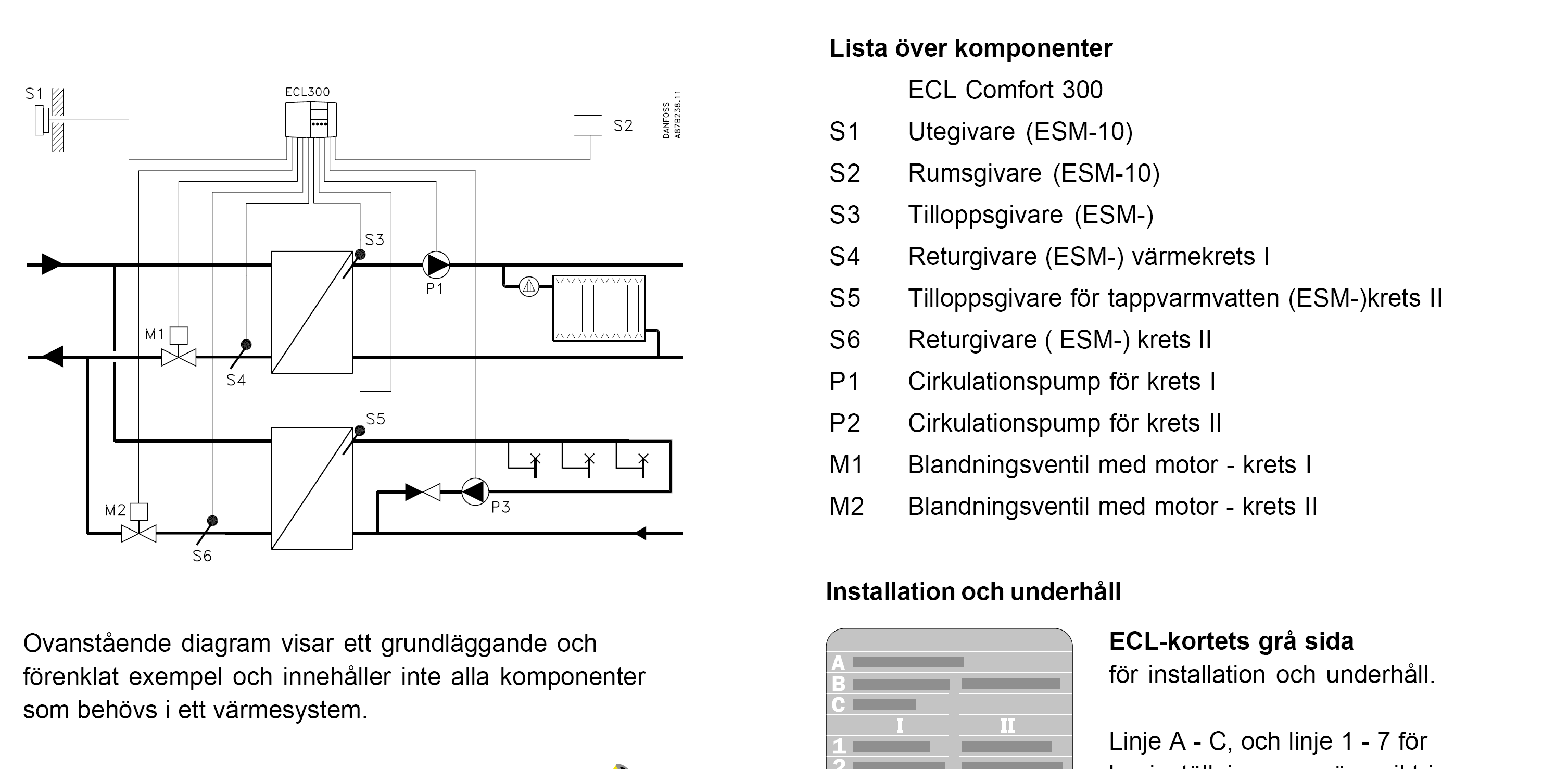

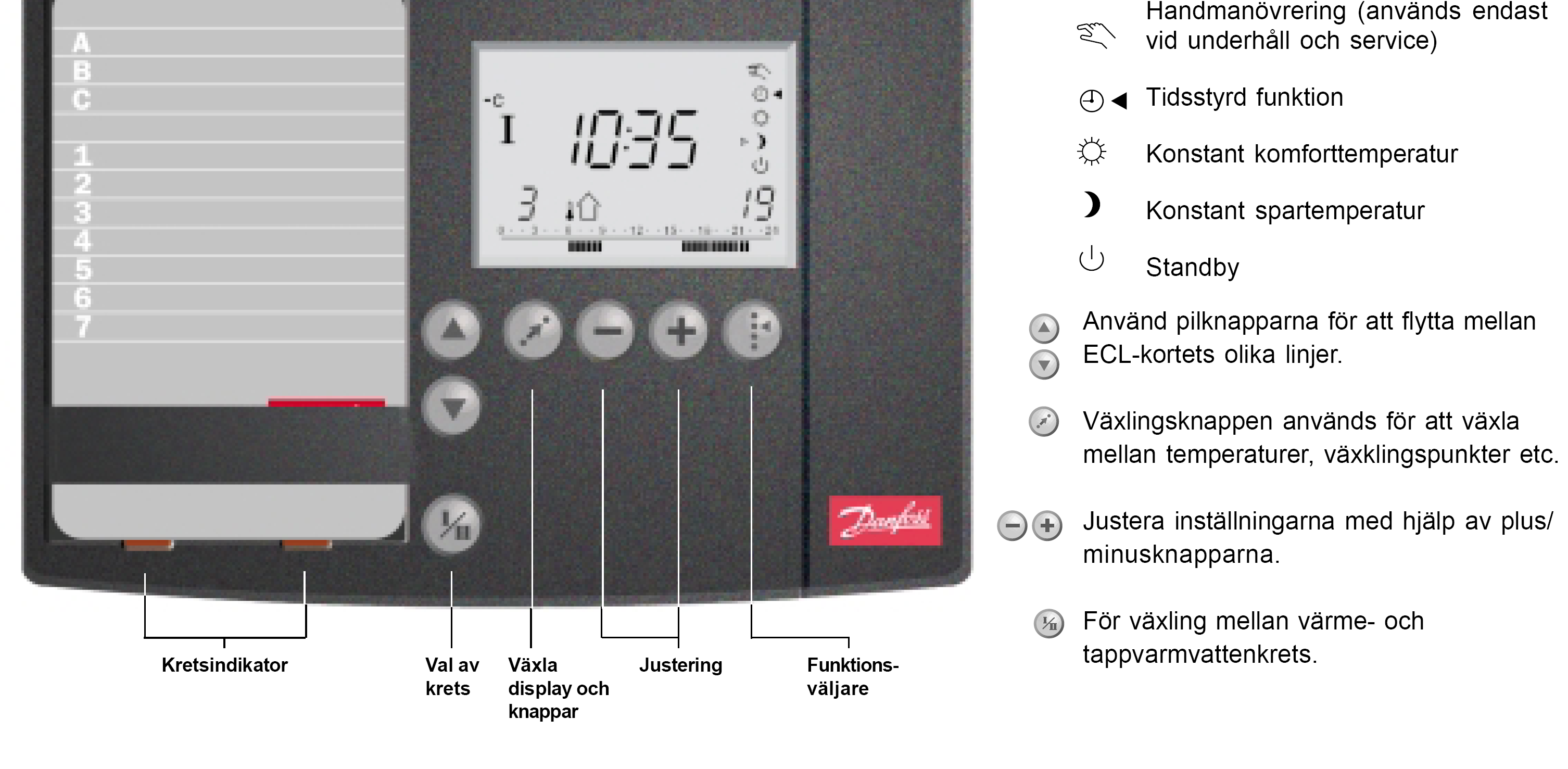

8 9(12)

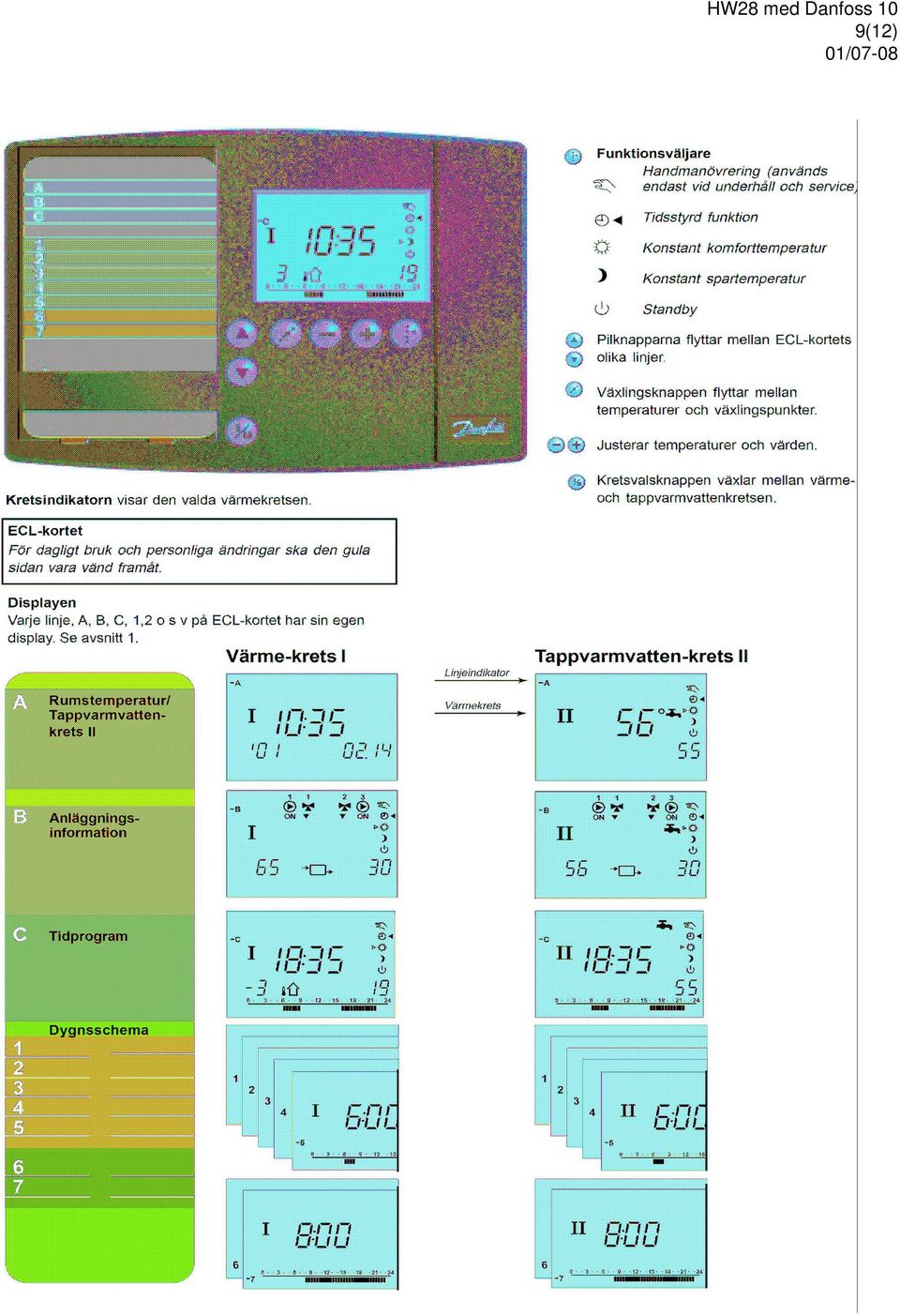

9 10(12)

10 11(12)
