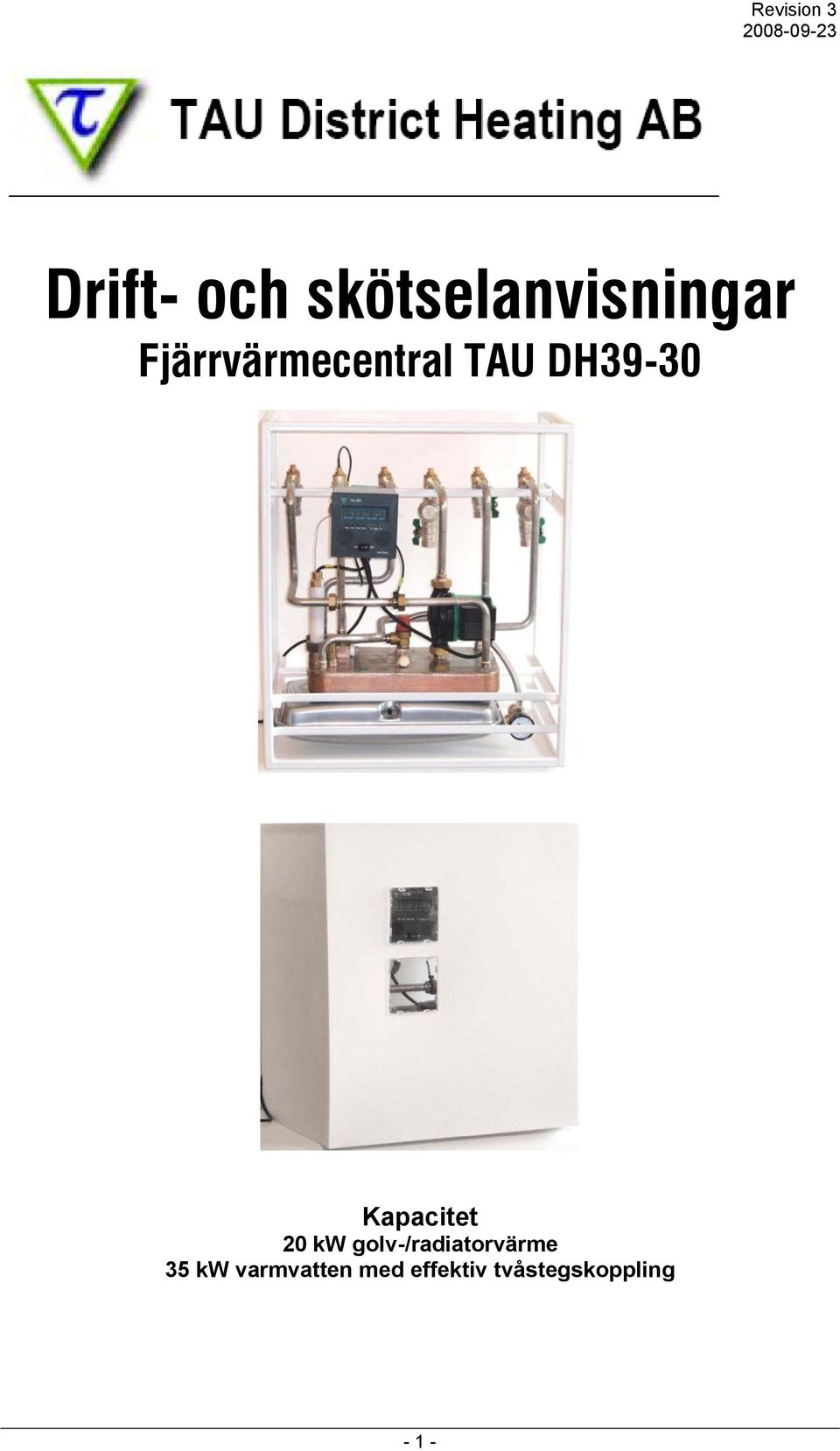

1 Drift- och skötselanvisningar Fjärrvärmecentral TAU DH39-30 Kapacitet 20 kw golv-/radiatorvärme 35 kw varmvatten med effektiv tvåstegskoppling - 1 -

2 Innehållsförteckning 1 Allmänt Ankomstkontroll Tillverkare Maskinmärkning Funktion och konstruktion Komponentförteckning Mått och vikt Tekniska data Anslutningsdimensioner 5 2 Installation Montering på vägg Anslutning Idrifttagning Elinkoppling 6 3 Drift och skötsel Värme Tappvarmvatten Utförande EPT Säkerhetsventiler 7 4 Felsökning 9 5 Utbyte och garantiåtaganden 10 6 Principkopplingsschema Tau DH Tau District Heating AB Hanögatan Malmö Installatör Plats för installatörens kontaktuppgifter till kunden - 2 -

3 TAU DH Allmänt TAU DH39-30 är en direktkopplad fjärrvärmecentral för uppvärmning och tappvarmvattenberedning. Den är avsedd för väggmontage, komplett monterad och internt el-kopplad med jordad stickpropp för vägguttag 230 V. 1.1 Ankomstkontroll Kontrollera att fjärrvärmecentralen motsvarar beställningen och att den är fri från skador samt att rätt bruksanvisning är medskickad. Fjärrvärmecentralen levereras emballerad på pall eller i en wellpappkartong. Låt emballaget sitta kvar tills montering är aktuell, så att skador förhindras. Bipackat finns dessutom utetemperaturgivare för värmereglering. OBS! Om det föreligger transportskada skall denna omgående rapporteras till säljaren för vidare reklamation. 1.2 Tillverkare TAU Energy Products (Guiyang) Co., Ltd Jinyang High-Tech Park Guiyang National High-Tech Industry Guiyang Kina Design och utformning samt slutkontroll Tau District Heating AB Hanögatan Malmö Tel Maskinmärkning Fjärrvärmecentralen är tillverkad och beskriven i enlighet med Svensk Fjärrvärme F: Funktion och konstruktion Centralen består av en sammanbyggd lödd plattvärmeväxlare för värme och tappvarmvatten. Aggregatet är utrustat med en volymstyrd termostatisk styrventil för reglering av tappvatten och en elektronisk styrd reglerventil med ställdon för radiatorkretsens temperatur. Vattentemperaturen i radiatorkretsen är kompenserad efter utetemperaturen. Rörledningarna är gjorda i rostfritt stål. I övrigt innehåller centralen: - 3 -

4 1.4.1 Komponentförteckning generell. 8, Pos Benämning Antal Pos Benämning Antal 1 TAU värmeväxlare DH39-30 VV & Rad 1 15 Avstängningsventil KV 1 2 Expansionskärl 1 16 Påfyllningsventil rad 1 3 Radiatorpump steg 1 17 Temgivareansl fjv framl. dyk(dold) 1 4 VV Ventil 1 18 Avstängningsventil Rad tillopp 1 5 EPT VV Regulator 1 19 Avstängningsventil Rad retur 1 6 EPT VV Vaxkammare 1 20 Avstängningsventil FV tillopp 1 7 Tau reglercentral Avstängningsventil FV retur 1 8 Rad styrventil 1 22 Avstängningsventil VV 1 9 Rad ställdon 1 23 Stickpropp 230 V jordad 1-fas 1 10 Anläggningsgivare Rad Digital 1 24 Stativ 1 11 Digital utegivare (ej i bild) 1 25 Ansl Expansionskärl 1 12 Smutsfilter FV DN Manometer 1 13 Säkerhetsventil Rad 1,5 bar 1 27 Uttag för temperaturgivare digitala 1 14 Säkerhetsventil KV 10 bar 1 28 Passbit fjärrvärmemätare (returledn) 1-4 -

5 1.4.2 Mått och vikt Mått B=570 mm H=600 mm D=450 mm Vikt 35 kg Tekniska data Temp C Effekt Flöde, l/s Tryckfall, kpa prim/sek kw prim/sek sek Radiatorkrets / se datablad SP provningsrapport Varmvattenkrets 65-19/ se datablad SP provningsrapport Anslutningsdimensioner Fjärrvärme tillopp Fjärrvärme retur Rad tillopp Rad retur Varmvatten Kallvatten 2 Installation ISO G¾ invändig med filter ISO G¾ invändig ISO G¾ invändig med filter ISO G¾ invändig ISO G¾ invändig ISO G¾ invändig med filter 2.1 Montering på vägg Fjärrvärmecentralen monteras på vägg med beaktande av var in- och utgående rör ska anslutas. Om väggen består av gipsskivor måste den förstärkas med monteringsreglar mellan väggens ordinarie reglar. Det bör finnas minst 150 mm fritt utrymme under enheten för t.ex. avtappning. Golvbrunn skall finnas på installationsplatsen. Mät upp och förborra. Plugga och eftertäta med silikon i våtrumsvägg. Använd lämplig skruv för väggmaterialet. Häng sedan upp centralen vågrätt på skruvarna. Centralen monteras horisontellt (anslutningar uppåt). Se till att det finns ca 5 cm mellan centralen och väggen bakom. Planera rördragningen så att det blir lätt att byta ut centralen vid garanti och service. Håll installationen inom 55 cm bredd och 100 cm höjd. Anslutning Anslutnings ordning från vänster till höger: FV retur; FV fram; Rad tillopp; Rad retur; VV; KV. Erforderlig rördragning sker av behörig VVS-installatör enligt gällande bestämmelser och fjärrvärmeleverantörens lokala bestämmelser. Samtliga anslutningsrör är märkta och framgår av principbild sidan Drifttagning Spola först ur eventuell smuts i alla rörledningar. Fyll upp och spola alla kretsar så att luft försvinner. Vid uppfyllning av värmesystemet avläses aktuellt tryck på manometern, fyll upp med vatten tills manometern visar ca 1bar. OBS! Stäng påfyllningskranen (16). Lufta värmesystemet i högst belägna punkten. Är centralen högsta punkten finns avluftare på varje avstängningsventil (18, 19). Efterdrag försiktigt alla kopplingar och kontrollera att inget läckage finns. Byt läckande packningar till Tau dubbel-epdm med stödring

6 Kontrollera säkerhetsventilernas (13,14) funktion. Vrid ratten moturs ¼ varv tills ett svagt knäpp hörs och vatten strömmar ut. Vrid därefter moturs ytterligare ¼ varv tills ett kraftigare knäpp hörs och ventilen stänger. Observera att spilledningar från de två säkerhetsventilerna (13,14) till golvbrunn skall finnas. Mät noga varmvattentemperaturen i närmaste tappställe vid 0,2 liter per sekund då det skall vara 50 grader. OBS! Ej högre temperatur. Rör inte inställningen när det väl är finjusterat. Det går inte att få högre temperatur på varmvattnet än 50 grader. 2.3 Elinkoppling Centralen har 230V jordad stickpropp och är kopplad från fabrik med cirkulationspump, reglerutrustning, ställdon och framledningsgivare. Utegivare (digital) (11) och anläggningsgivare (digital) (10) är bipackade och skall anslutas till respektive uppmärkt kontakt utanför reglercentralen. Anläggningsgivaren skall anslutas i tempgivare hålet (10) på avstängningsventil Rad tillopp. Utomhusgivare skall placeras på nordlig vägg. 3 Drift och skötsel 3.1 Värme För reglerutrustning se separat skötselinstruktion från aktuell tillverkare. Värmekretsens framledningstemperatur styrs via utegivare (11), framledningsgivare (10), Ventil/ställdon (8,9) efter inställt värde i reglercentral (7) Reglerutrustningen är från fabrik grundinställd för aktuell anläggningstyp och fungerar direkt vid igångkörningen. Individuell reglerkurva kan ställas in enligt instruktion för justering av reglercentralen. Cirkulationspumpen ( 3) har 3-varvtalslägen. Varvtalet måste anpassas efter värmesystemets storlek. Uppstår missljud från radiatorventilerna bör pumpens varvtal minskas ett steg. Påfyllning av värmesystemet skall göras om värmesystemet har för lågt tryck. Öppna påfyllningsventilen (16, bild 3.2.2) och värmesystemet fylls med kallvatten. Skulle en överfyllning ske så rättar säkerhetsventilen till detta. Ofta återkommande påfyllningar kan ge korrosionsskador i radiatorsystemet varför man bör vara observant om så händer och bör då kontakta sin installatör Bild

7 3.2 Tappvarmvatten Utförande EPT Regulatorn som arbetar helt utan elektrisk påverkan, består av ett hydrauliskt ställdon. Ett specialframställt vax med en smältpunkt på ca 50 C och volymförändring på ca 20 % är applicerat inuti växlaren (nr 6 i bild 3.2.3). Placeringen är sådan att vaxet påverkas innan vattnet har lämnat växlaren. Vaxet är inkompressibelt och komprimeras inte vid tryck. Vaxets volymförändring transporteras med en hydraulvätska genom ett kapillarrör till ställdonet (5). I ställdonet förflyttas en kolv som reglerar styrventilen (4). Tack vare att ventilen är volymstyrd och inte tryckstyrd påverkas inte styrningen av differenstryckskillnader i fjärrvärmesystemet. När ett tappställe öppnas startar ett flöde genom växlaren som snabbt (ca 2-5 sekunder) kyler ner vaxet som då börjar stelna. Detta medför att vaxvolymen minskar och kolven går in i ställdonet och styrventilen öppnas. När sedan tappstället stängs värms vaxet snabbt upp och en expansion sker. Denna expansion får kolven att utvidgas och styrventilen (5) för värmetillförsel stängs. Eftersom styrventilen öppnar så fort vaxet i värmeväxlaren går under 50 C fungerar detta som en automatisk varmhållningsfunktion av inkommande fjärrvärmeledning samtidigt som den garanterar en kort reaktionstid på tappvarmvattnet. Styrsystemet för varmvattnet behöver således inte ställas om från sommar till vinter och inte heller vid olika differenstryck utan varmvattentemperaturen är konstant på den inställda temperaturen C året om år efter år. Ställdonet är vid leverans inställt att ge en varmvattentemperatur av 50 C. OBS! Inga omjusteringar får göras på ställdonets ställskruv eller på givaranslutningen i växlaren. Efter drifttagningen för endast installatören justera i samråd med Tau DH för att garantin skall gälla Bild Bild Varmvattenregulator EPT8-1 Bild Säkerhetsventil Rad Säkerhetsventiler Det finns två säkerhetsventiler i fjärrvärmecentralen. Från säkerhetsventilen som sitter på varmvattnet (14) kan det ibland droppa lite vatten. Detta är fullt normalt och tillhör säkerhetsventilens funktion att utjämna tryckvariationer. Rör från säkerhetsventilen neddrages till golvbrunn. Om det kommer vatten från den säkerhetsventil som sitter för värmesystemet (13), så kan systemet vara fyllt med för mycket vatten, eller så är påfyllningsventilen inte stängd ordentligt. Säkerhetsventilen lättar vid 1,5 bar och den skall öppna när trycket i systemet blir för högt. Om trycket går ner till 0 bar kan det bero på att radiatorsystemet inte är tillräckligt luftat eller att det finns ett läckage någonstans. Kontrollera att det inte droppar från några kopplingar. Expansionskärl ( 2). Säkerhetsventilerna bör kontrolleras ca 2-3 ggr/år genom att vrida på respektive säkerhetsventils ratt tills det kommer vatten och därefter snabbt stänga igen (se kapitel drifttagning). Påfyllning av värmesystemet sker med påfyllningsventil (16)

8 13 Bild

9 4 Felsökning Problem Trolig orsak Åtgärd Dålig värme i hela fastigheten Dålig värme i delar av fastigheten Elavbrott Låg fjärrvärmeframledningstemperatur (under 65 o C ) Fel i reglerutrustningen och ventil/ställdon Cirkulationspumpen har stannat Igensättning av värmeväxlare Felaktig fördelning internt i fastigheten Luft i systemet Igensatta radiatorer 1 Undersök om huvudsäkringen eller om säkringen till eluttaget för fjärrvärmecentralen har löst ut. Om säkringen löser ut igen kontakta omedelbart din elinstallatör. 2 Om säkringen är hel kontakta din elnätsägare. Anmäl avbrott och fråga när de avhjälper felet. 3 Hindra sönderfrysning. Vid långvarigt avbrott koppla in ett reservkraftaggregat till fjärrvärmecentralen. 4 Varmvattenregleringen fungerar utan el så varmvatten finns att tillgå så länge fjärrvärmeverket levererar värme. 1 Kontrollera inkommande temperatur 2 Kontakta din värmeleverantör 1 Kontrollera inställning i reglercentralen 2 Kontrollera att styrventil svarar på ändrad inställning i reglercentralen 3 Vid behov stäng av strömmen och ställ in manuellt (se reglerfabrikantens instruktion) 4 Kontakta din VVS-installatör 1 Kontrollera säkringar och motorskydd 2 Försök återstarta 3 Kontakta din VVS-installatör 1 Kontrollera in- och utgående temperatur 2 Kontakta din VVS-installatör 1 Kontakta din VVS-installatör 1 Stoppa cirkulationspumpen 2 Fyll på vatten och lufta i de högst belägna radiatorerna. Fyll tills manometern (svart visare) på expansionskärlet visar 0,6 bar (6 kpa) 1 Kontakta din VVS-installatör Låg varmvattentemperatur Låg fjärrvärmetemperatur 1 Kontakta din värmeleverantör Hög varmvattentemperatur Pendlande varmvattentemperatur För högt varmvattenflöde Igensättning i värmeväxlaren Fel i varmvattenregulatorn Fel i varmvattenregulatorn Högt uttag av varmvatten Alternativt trasig backventil i en kran. Lågt differenstryck i fjärrvärmenätet 1 Kontrollera om problemet kvarstår om flödet minskas till 0,2 l/s (12 liter per min) 1 Kontakta din VVS-installatör 1 Kontakta din VVS-installatör 1 Kontakta din VVS-installatör 1Minska tappflödet tills det uppstår önskad temperatur. Öka sakta flödet igen. 2 Kontakta din VVS-installatör som kontrollerar tappställenas backventiler. Om backventilerna är hela skall din VVSinstallatör kontakta värmeleverantören

10 5. Utbyte och garantiåtaganden Vid reklamation eller skada på centralen kontakta Tau District Heating för omedelbar åtgärdsplan. Vid garantibyte: Utbytesenhet tillhandahålls av Tau enligt garantivillkoren. Så här genomför installatören utbyte: Koppla från elinstallationen Lossa kabel till utegivaren på reglerplinten. Stäng samtliga avstängningsventiler i centralen. Stäng huvudavstängningen för kallvattnet. Losstagning av centralen Samtliga anslutningar lossas vid frilöpande mutter på värmeväxlaranslutningen utom Radiator retur som lossas under avstängningsventil vid cirkulationspumpen och Fjärrvärme tillopp som lossas efter smutsfiltret. Samtliga avstängningsventiler samt påfyllningskoppel (25) sitter nu i rörledningen och centralen kan bytas. Återställ elinstallationen och följ i princip punkterna under kapitlet drifttagning. Varning! Vissa delar i fjärrvärmeväxlaren kan bli mycket heta och bör ej beröras. Fjärrvärmevattnet har högt tryck och hög temperatur. Eventuella rörarbeten och utbyten av komponenter bör ske av fackman. Fjärrvärmevattnets höga tryck och temperatur kan vid felaktig hantering av fjärrvärmecentralen orsaka allvarlig personskada och skada på byggnad

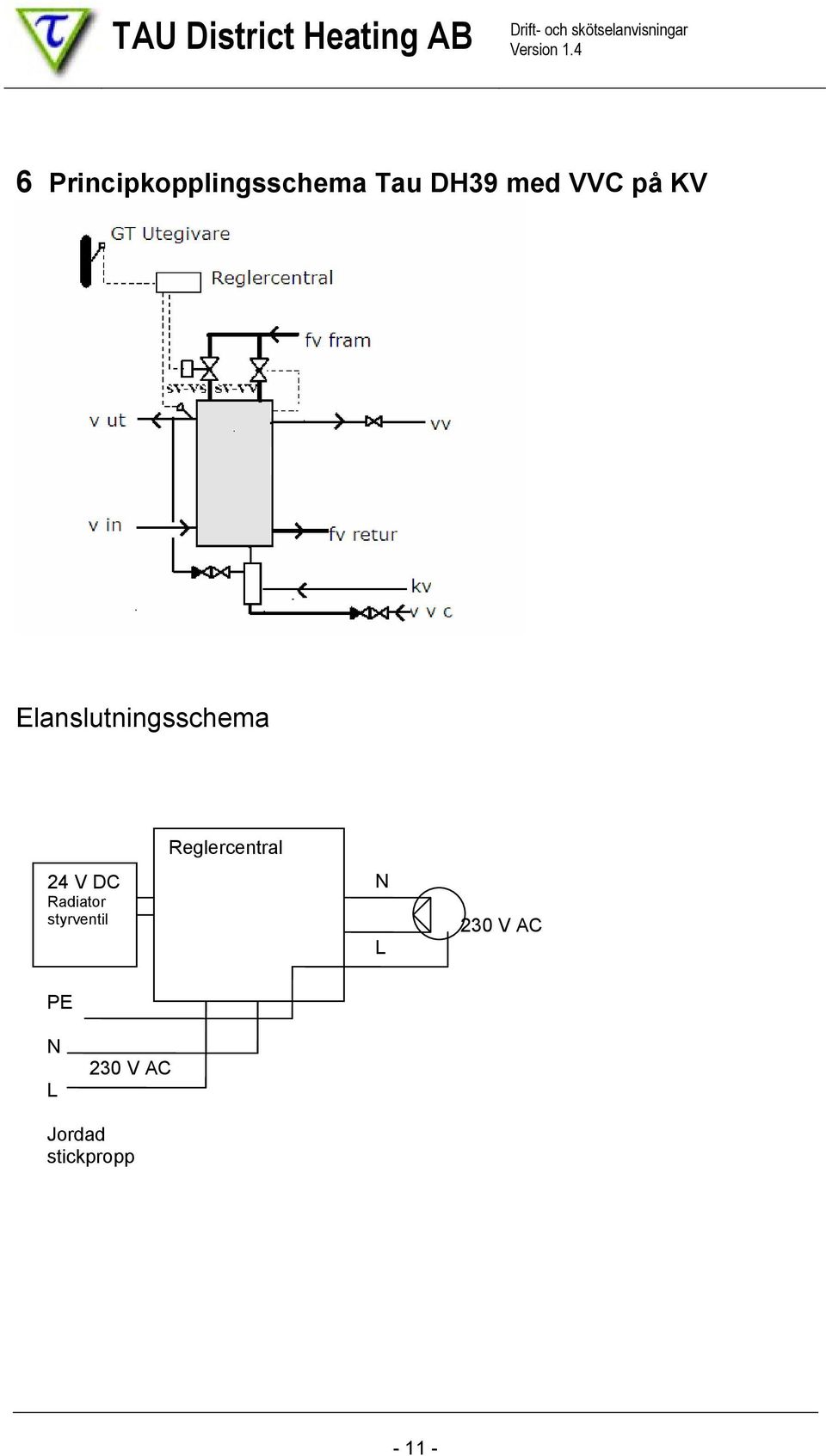

11 TAU District Heating AB Drift- och skötselanvisningar Version Principkopplingsschema Tau DH39 med VVC på KV Elanslutningsschema 24 V DC Radiator styrventil Reglercentral N L 230 V AC PE N L 230 V AC Jordad stickpropp
