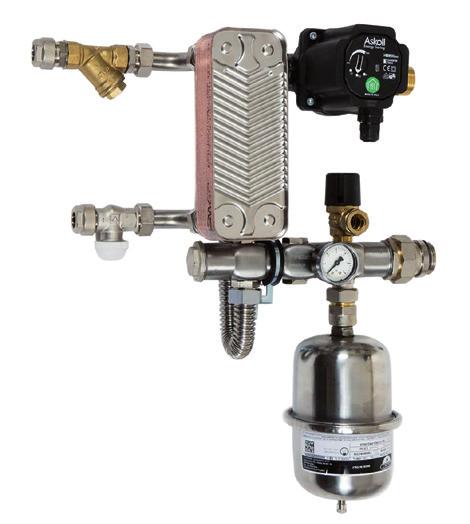

1 THERMOSYSTEM TM GOLVVÄRME Värmeväxlarpaket TMix E TMIX E-20 TMIX E-30 FÖRDELAR Färdigbyggd vid leverans. Kan kopplas direkt mot golvvärme eller industrifördelare. Möjliggör frostskydd av markvärmeanläggningaroch golvvärmeutrymmen utomhus, t.ex. uterum Värmeväxlarpaketet kan användas för att dra nytta av spillvärme från t. ex. kyldiskar TMIX E-20 ARTIKEL NR: KAPACITET: Uppvärmning Max yta 80 m 2 (50W/m 2, T = 5 C) Uterum Max yta 60 m 2 (100W/m 2, T = 8 C) Snösmältning Max yta 50 m 2 (300W/m 2, T = 15 C) BREDD: 400 mm HÖJD: 480 mm DJUP: 150 mm EXPANSIONSKÄRL: 1 liter PRIMÄR ANSL: R i 15, c/c-mått 155 mm SEKUNDÄR ANSL: R i 25, c/c-mått 200 mm TMIX E-30 ARTIKEL NR: KAPACITET: Uppvärmning Max yta 150 m 2 (50W/m 2, T = 5 C) Uterum Max yta 120 m 2 (100W/m 2, T = 8 C) Snösmältning Max yta 80 m 2 (300W/m 2, T = 15 C) BREDD: 400 mm HÖJD: 600 mm DJUP: 200 mm EXPANSIONSKÄRL: 2 liter PRIMÄR ANSL: R i 15, c/c-mått 155 mm SEKUNDÄR ANSL: R i 25, c/c-mått 200 mm ANVÄNDNINGSOMRÅDE Tidigare har man valt bort vattenburna värmesystem i uterum och små markvärmeanläggningar pga. risk för sönderfrysning av golvvärmerören. Med Thermotech Värmeväxlarpaket TMix E separerar man husets värmesystem från vattnet i värmesystemet utomhus. Värmen överförs via värmeväxlaren utan att vattnet i de båda systemen blandas. Det gör att man kan blanda frostskyddsmedel, exempelvis glykol, i vattnet som cirkulerar utomhus. Med glykol i systemet, fryser inte golvvärmerören sönder. Thermotech värmeväxlarpaket TMix E kan användas för exempelvis: Snösmältning vid entréer, uppfarter, gångvägar, ramper, parkeringsplatser och idrottsplatser. Golvvärme i uterum Golvvärme i garage Golvvärme i flervåningshus och vindsvåningar. Varje våning blir en sluten enhet, vilket underlättar vid underhåll och minimerar skadorna vid ev. läckage. Att ta till vara spillvärme från kylprocesser, ex. kyldiskar. PRODUKTEGENSKAPER Thermotechs färdigmonterade Värmeväxlarpaket finns i två storlekar, med en liters (TMix E-20) eller två liters (TMix E-30) expansionskärl. Självklart kan vi dimensionera större anläggningar än detta. Värmeväxlarepaketet TMix E-20 och TMix E-30 måste kopplas mot Thermotechs Golvvärmefördelare (minst en slinga, artikel nr ) eller Industrifördelare. Värmeväxlarepaket kan styras manuellt, med en självverkande termostat eller ett ställdon, eller genom automatik. Som standard ansluts värmeväxlaren på vänster sida av fördelaren, men kan även levereras för anslutning på höger sida. IA Thermotech Scandinavia AB Regionkontor: Växel: Norra Norrland Stockholm info@thermotech.se Södra Norrland Väst Mitt Syd Sydost Certifierad ISO 9001 ISO Thermotech Scandinavia AB har ledningssystem för kvalitet och miljö som uppfyller kraven enligt ISO 9001 och (8) 1

2 Värmeväxlarpaket TMix E 20 C A B C A B T1 T3 E G D E D T2 F F T1 Primärt tillopp T2 Primär retur T3 Tillopp, till golvvärmefördelare T4 Retur, från golvvärmefördelare G T4 A. Värmeväxlare B. Cirkulationspump med kabel och stickpropp, Grundfos UPS 15/40 130* C. Smutsfilter 1/2 D. Termostatventil E. Säkerhetsventil, 3 bar F. Manometer, 0-6 bar G. Expansionskärl, 1 L Användningsområde (Max. dim. effektbehov) Uppvärmning (50 W/m2) Uterum (100 W/m2) Tillgänglig temperatur på primärsidan, T1 50ºC 40ºC 50ºC 40ºC Max. effekt Max. yta Temperaturer på sekundärsidan, T3/T4 4 kw 2 kw 6 kw 3 kw 80 m2 40 m2 60 m2 30 m2 38ºC / 33ºC 38ºC / 33ºC 38ºC / 30ºC 36ºC / 30ºC Snösmältning (300 W/m2) 50ºC 15 kw 50 m2 35ºC / 20ºC HÖGSTA TRYCKFALL I VÄRMEVÄXLARPAKETET (vid maxeffekter angivna i tabellen ovan); 1. På den primära sidan (inklusive smutsfilter, värmeväxlare och helt öppen termostatventil) - ca 20 kpa 2. På den sekundära sidan (värmeväxlare) - ca 12 kpa MAXIMAL REKOMMENDERAD VÄTSKEVOLYM Maximal rekommenderad vätskevolym som expansionskärlet klarar är ca 50 liter (vid 2% expansion). Det motsvarar; 1. För 17 x 2 mm rör m total rörlängd 2. För 20 x 2 mm rör m total rörlängd Vid behov kan expansionskärlet bytas till 2 eller 4 liters kärl. PAKETARTIKLAR FÖR REGLERING TMix E20/30 Returbegränsning Returbegränsande temperaturkänselkropp på termostatventilens primära sida TMix E20/30 Luftgivare Temperaturkänselkropp med luftgivare TMix E20/30 Konstant Temperaturkänselkropp med givare för framledningstemperatur Anläggningsskena TMix E20 Motor Styrsignal 24V TMix E20 Motor Styrsignal 230V TMix E20 Motor Styrsignal 0-10V 2(8)

3 Värmeväxlarpaket TMix E 30 C A B C A B T1 D E T3 E G T2 F T4 D F T1 Primärt tillopp T2 Primär retur T3 Tillopp, till golvvärmefördelare T4 Retur, från golvvärmefördelare G A. Värmeväxlare, 30 plåt B. Cirkulationspump med kabel och stickpropp, Grundfos UPS 15/60 130* C. Smutsfilter 1/2 D. Termostatventil E. Säkerhetsventil, 3 bar F. Manometer, 0-6 bar G. Expansionskärl, 2 L * Levereras med standardpump, men finns även att beställa med tryckstyrd pump (art.nr 67826). Användningsområde (Max. dim. effektbehov) Tillgänglig temperatur på primärsidan, T1 Uppvärmning (50 W/m2) 50ºC 40ºC Uterum (100 W/m2) 50ºC 40ºC Max. effekt Max. yta Temperaturer på sekundärsidan, T3/T4 7,5 kw 3 kw 12 kw 6 kw 150 m2 60 m2 120 m2 60 m2 38ºC / 33ºC 38ºC / 33ºC 38ºC / 30ºC 36ºC / 30ºC Snösmältning (300 W/m2) 50ºC 24 kw 80 m2 35ºC / 20ºC HÖGSTA TRYCKFALL I VÄRMEVÄXLARPAKETET (vid maxeffekter angivna i tabellen ovan); 1. På den primära sidan (inklusive smutsfilter, värmeväxlare och helt öppen termostatventil) - ca 25 kpa 2. På den sekundära sidan (värmeväxlare) - ca 12 kpa MAXIMAL REKOMMENDERAD VÄTSKEVOLYM Maximal rekommenderad vätskevolym som expansionskärlet klarar är ca 100 liter (vid 2% expansion). Det motsvarar; 1. För 17 x 2 mm rör m total rörlängd 2. För 20 x 2 mm rör m total rörlängd Vid behov kan expansionskärlet bytas till 4 liters kärl. PAKETARTIKLAR FÖR REGLERING TMix E20/30 Returbegränsning Returbegränsande temperaturkänselkropp på termostatventilens primära sida TMix E20/30 Luftgivare Temperaturkänselkropp med luftgivare TMix E20/30 Konstant Temperaturkänselkropp med givare för framledningstemperatur Anläggningsskena TMix E30 Motor Styrsignal 24V TMix E30 Motor Styrsignal 230V TMix E30 Motor Styrsignal 0-10V 3(8)

4 Värmeväxlarpaket TMix E Regleringsalternativ Det finns fem olika regleringsalternativ för Värmeväxlarpaket TMix E-20 och E RETURBEGRÄNSNING Begränsning av returtemperaturen på primära sidan Temperaturkänselkroppen installeras på termostatventilen och känner av temperaturen i returledningen på primärsidan. Lämplig temperaturkänselkropp är artikelnr , med inbyggd givare. Temperaturen kan ställas in mellan 25-60ºC. Passar följande anläggningar: Snösmältning Uterum/garage med låg temperatur på primärsidan 2. LUFTGIVARE Temperaturkänselkropp med lufttemperaturgivare Temperaturkänselkroppens givare installeras i rummet. Lämplig temperaturkänselkropp är artikelnr , med 2 m kapillärrör. Temperaturen kan ställas in mellan 6-28ºC. Passar följande anläggningar: Uterum/garage med hög temperatur på primär- sidan. Passar inte anläggningar med trägolv eller andra temperaturkänsliga golvbeläggningar. Lufttemperaturgivare Lufttemperaturgivare 4(8)

5 Värmeväxlarpaket TMix E Regleringsalternativ 3. KONSTANT Temperaturkänselkropp med vattentemperaturgivare i tillopp Temperaturkänselkroppens givare installeras utanpåliggande på fördelarens tilloppsstav. Den kan inte monteras på 2 och 3 slingors fördelare. 4. REGLERINGSALTERNATIV MOTOR Motor Styrsingnal 24V ( artnr TMix E20, artnr TMix E30 ) Motor Styrsingnal 230V ( artnr TMix E20, artnr TMix E30 ) Motor Styrsingnal 1-10V ( artnr TMix E20, artnr TMix E30 ) Lämpligt temperaturkänselkropp är artikelnr , med 2 m kapillärrör. Temperaturen kan ställas in mellan ºC. Adapter för utanpåliggande installation har artikelnr Passar följande anläggningar: Uppvärmning, t.ex. av vindsvåning Garage/uterum med hög framledningstemperatur och golv beläggning som är känslig för höga temperaturer. Består av: 3-punkts elektriskt ställdon på 2-vägs ventilen. Ställdonet kan anslutas mot värmekälla med inbyggd regulator för en framledningstemperatur som är kompenserad i förhållande till utomhustemperaturen. Adapter för motor ingår. Vattentemperaturgivare Reglering motor eller klima Vattentemperaturgivare Reglering motor eller klima 5(8)

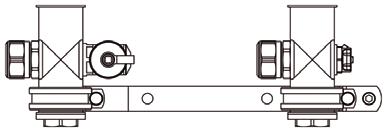

6 Värmeväxlarpaket TMix E Regleringsalternativ 5. KOMPLETT REGLERINGSSYSTEM FÖR SNÖSMÄLTNING En givare som känner fukt- och lufttemperatur monteras i marken. Givaren har ett inbyggt värmeelement som värmer upp marken runt givaren.finns det snö runt givaren smälter den och när vattnet rinner ner till givaren skickar den en signal till snösmältningstermostaten. När lufttemperaturen är lägre än inställt värde (kan ställas in från 0 till + 5 ºC) och fuktgivaren ger en signal till snösmältningstermostaten, slår cirkulationspumpen på. När cirkulationen i snösmältningssystemet är avstängd går vattnet på primärsidan genom värmeväxlaren utan att sänka temperaturen. I detta fall stänger temperaturkänselkroppen flödet i den primära kretsen automatiskt. Komplett reglering för snösmältning När cirkulationspumpen i snösmältningssystemet startas igen kyls returen från värmeväxlaren snabbt ner och den primära kretsen öppnas helt. VÄRMEVÄXLARPAKET MED 1-SLINGAS FÖRDELARE Har man bara en slinga kopplar man en 1-slingas fördelare (artikelnr ) till värmeväxlarpaketet. Styrenhet för is- och snösmältning ETO2 Styrenhet för is- och snösmältning ETR2 För mer information om styrenheterna se monteringsanvisningarna IA802 (ETO2) och IA804 (ETR2). 1-slingas fördelare Komplett reglering för snösmältning Värmeväxlarpaket med 1-slingas fördelare 6(8)

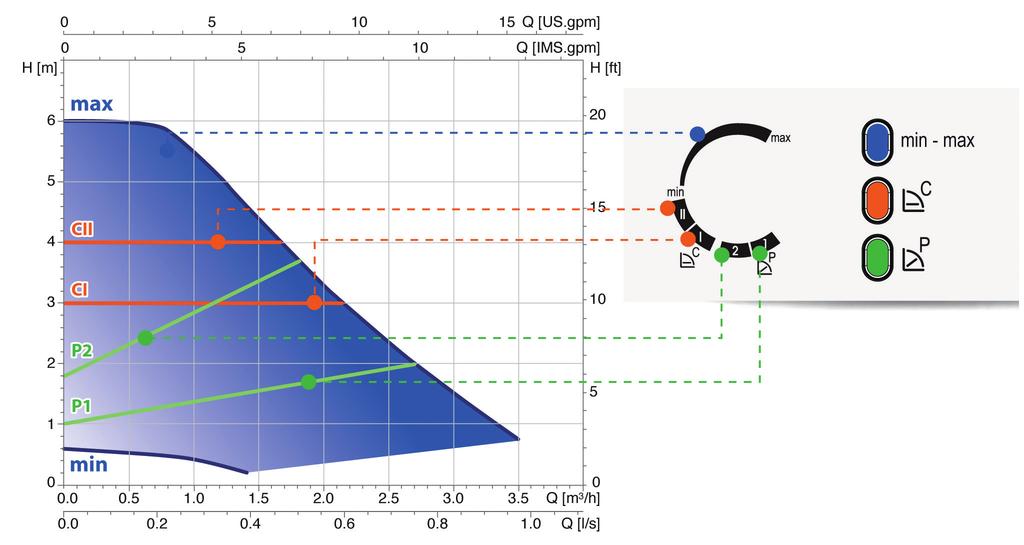

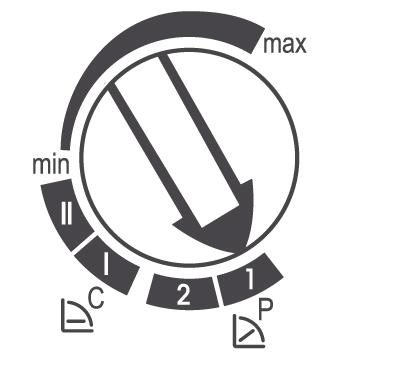

7 Värmeväxlarpaket TMix E Pumpinställning CIRKULATIONSPUMP - ASKOLL ENERGY SAVING Askoll ES2 60 har fem valbara inställningar som väljs med hjälp av vredet på pumpens framsida. Valet av inställning beror på systemtyp och redovisas till höger. PUMPKURVA Askoll ES (8)

8 Värmeväxlarpaket TMix E MÅTT OCH DIMENSIONER A B C D Djup Vi förbehåller oss rätten till förändringar i produkterna utan förvarning. Vi hänvisar till för senaste version av produkten och monteringsanvisningar. Med reservation för ev. tryckfel. 8(8)
