1 Nu behöver du inte längre få kalla fötter Garanti för korrekt reglering och installation av golvvärme med Danfoss nya fulländade shunt- och fördelarprogram

2 En lösning som garanterar optimal reglering och korrekt montage och ger nöjda användare Danfoss nya shunt- och fördelarprogram sätter helt nya standarder för installation, kontroll och reglering av golvvärme i enfamiljshus. Du får nu möjlighet till att kontrollera hela din installation och därmed få garanti för att installationen är korrekt utförd. Samtidigt får du möjlighet att mäta genomströmning och differenstryck och därmed dokumentera korrekt inställning vid anläggningens idrifttagande. Lösningen består av en shuntgrupp samt olika fördelarvarianter med inbyggda ventiler RA-N, vilka inställes efter samma enkla princip som Danfoss förinställningsbara radiatortermostatventiler. Danfoss shuntgrupp har en injusteringsventil MSV-C, som garanterar den optimala hydrauliska balansen i hela golvvärmesystemet. En annan viktig fördel är säkerhetstermostaten AT, som skyddar golvvärmesystemet mot för hög temperatur. Det kan vara särskilt viktigt när golvet är av trä. Man har också tänkt på att minimera hela installationens platsbehov, då shunten kan monteras på vänster eller höger sida av fördelaren - antingen parallellt med, eller vinkelrätt mot. Fördelaren är enkel att montera och de inbyggda ventilerna RA-N gör förinställningen överskådlig och enkel. Som en extra säkerhet för att det är korrekt vattengenomströmning till alla rum är det integrerat en flödesindikator på fördelaren för varje utgående krets. Därmed är det enkelt att se om det faktiskt är genomströmning i den enskilda kretsen. På kommande sidor kan du mer detaljerat se varför Danfoss shuntgrupps- och fördelarlösning är ett säkert val i din installation. Lätt att installera Små detaljer, som ger säkerhet PFM 3000 är ett mätinstrument som kan mäta och dokumentera vattenmängder och differenstryck på ventilen MSV-C.

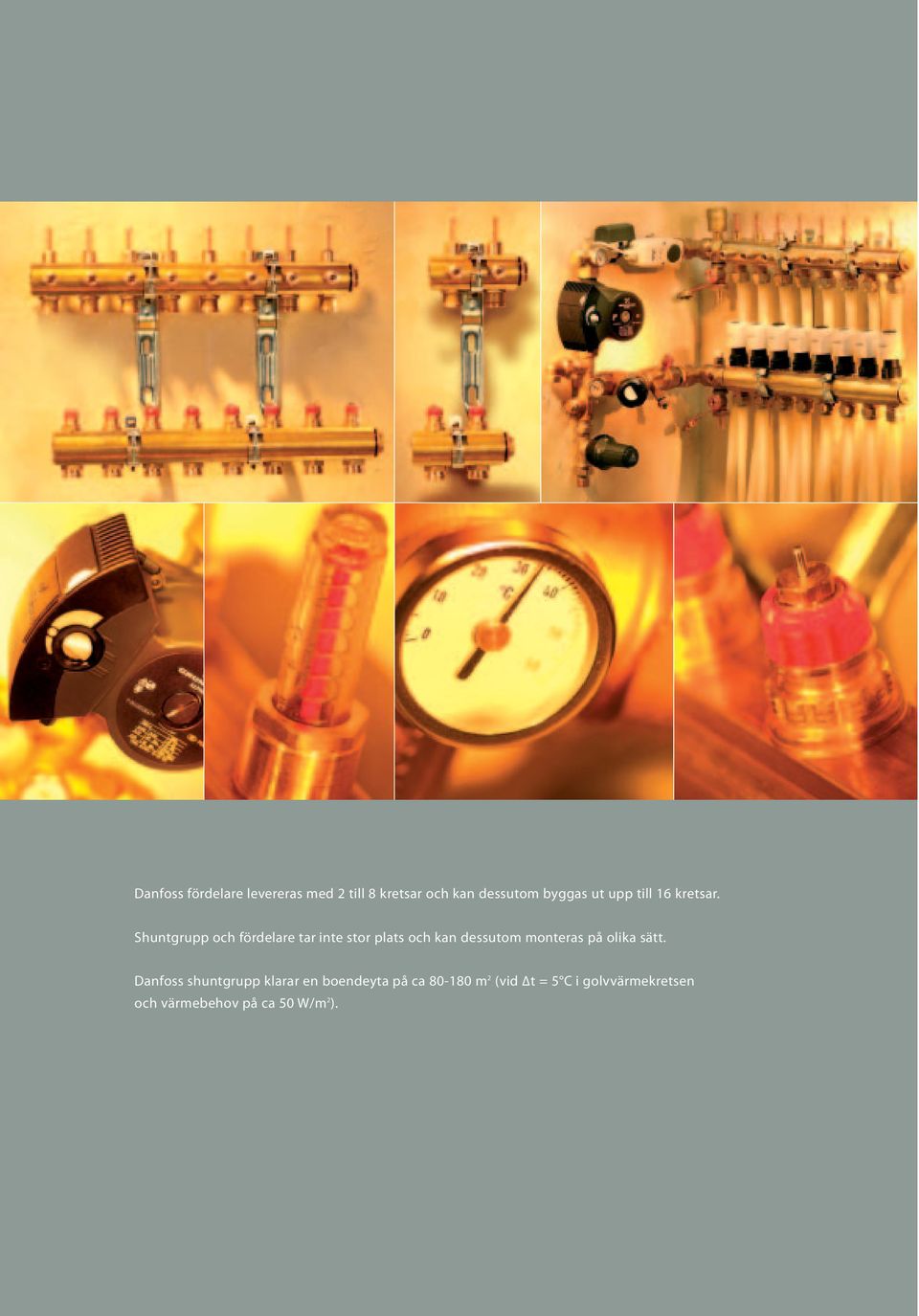

3 Danfoss fördelare levereras med 2 till 8 kretsar och kan dessutom byggas ut upp till 16 kretsar. Shuntgrupp och fördelare tar inte stor plats och kan dessutom monteras på olika sätt. Danfoss shuntgrupp klarar en boendeyta på ca m 2 (vid t = 5 C i golvvärmekretsen och värmebehov på ca 50 W/m 2 ).

4 Danfoss shuntgrupp och för Grundfos Alpha+ är en varvtalsstyrd pump som garanterar cirkulationen i golvvärmesystemet och sparar energi. Möjlighet att enkelt flytta termometer och därmed avläsa temperaturen på såväl tillopps- som returledning. Änd/mellanstycke med automatisk eller manue AT anliggningstermostat skyddar mot en för hög tilloppstemperatur på t ex trägolvet genom att bryta spänningen till cirkulationspumpen. FTC är en självverkande termostatisk regulator för att konstanthålla tilloppstemperaturen. FTC är försedd med anliggningsgivare som mäter vattnets genomströmningstemperatur. Stiger temperaturen, stänger FTC ventilen. MSV-C är en kombinerad manuell inreglerings- och mätventil som garanterar optimal vattenbalans i golvvärmekretsen. Tillsammans med mätinstrument PFM 3000 kan du också få dokumentation om korrekt vattengenomströmning i golvvärmekretsen.

5 elare med inbyggd säkerhet tingen avluftning. Som extra tillbehör ger de integrerade flödesindikatorerna en synlig garanti för genomströmning rum för rum. Avstängning av den enskilda golvvärmekretsen. Kulventil för avstängning mellan shunt och fördelarkrets. Inbyggnadsventilen RA-N garanterar enkel och precis förinställning av den enskilda golvvärmekretsen.

6 GOLVVÄRMEFÖRDELARE (inkl. RA-N reglerventil exkl. anslutning till golvrör) FHD-2 088U Golvvärmefördelare 2+2 FHD-3 088U Golvvärmefördelare 3+3 FHD-4 088U Golvvärmefördelare 4+4 FHD-5 088U Golvvärmefördelare 5+5 FHD-6 088U Golvvärmefördelare 6+6 FHD-7 088U Golvvärmefördelare 7+7 FHD-8 088U Golvvärmefördelare 8+8 GOLVVÄRMEFÖRDELARE MED FLÖDESINDIKATOR PÅ VARJE KRETS (inkl. RA-N reglerventil exkl. anslutning till golvrör) FHD-2F 088U Golvvärmefördelare 2+2 med flödesindikator FHD-3F 088U Golvvärmefördelare 3+3 med flödesindikator FHD-4F 088U Golvvärmefördelare 4+4 med flödesindikator FHD-5F 088U Golvvärmefördelare 5+5 med flödesindikator FHD-6F 088U Golvvärmefördelare 6+6 med flödesindikator FHD-7F 088U Golvvärmefördelare 7+7 med flödesindikator FHD 8F 088U Golvvärmefördelare 8+8 med flödesindikator TILLBEHÖR FHD-MM 088U Änd-/mellanstycke med manuell avluftning FHD-MA 088U Änd-/mellanstycke med automatisk avluftning FHD-E 088U Ändlock, 2 st. FHD-C 088U Dubbelnippel 1" för sammansättning av två fördelare, 2 st. FHD-R 088U Bussningar G 1 A x Rp 3 /4", 2 st. FHD-R 088U Bussningar G 1 A x Rp 1 3 /4", 2 st. FHD-MB 088U Monteringsbeslag, 2 st. FHD-BV 088U Kulventiler 1" med nipplar, 2 st. FHD-T 088U Termometer 0-60 C, kan monteras i änd-/mellanstycke TWA-A 088H Termomotor NC 24V för golvvärmefördelare TWA-A 088H Termomotor NC 230V för golvvärmefördelare SHUNTGRUPP TÄCKER BOENDEYTA PÅ CA M 2 (vid t = 5 C i golvvärmekretsen och värmebehov på ca 50 W/ m 2 ) FHM-DK1 088U Shuntgrupp med varvtalsstyrd pump Grundfos Alpha , integrerad kontraventil, MSV-C 25 injusteringsventil, FTC termostat för tilloppstemperaturreglering, AT elektrisk säkerhetstermostat för max. temperaturbegränsning i golvvärmekretsen. FHM-SE1 088U Shuntgrupp med pump Grundfos UPS 15-60, FTC termostat för tilloppstemperaturreglering. Danfoss AB Industrigatan Linköping Tel: Hemsida: varme.danfoss.se E-post: danfoss@danfoss.se Danfoss tar ej på sig något ansvar för eventuella fel i kataloger, broschyrer eller annat tryckt material. Danfoss förbehåller sig rätt till (konstruktions) ändringar av sina produkter utan föregående avisering. Detsamma gäller produkter upptagna på innestående order under förutsättning att redan avtalade specifikationer ej ändras. VB.UD.M
