1 NeoTherm golvvärme Säker golvvärme - med System Garanti

2 Facts om NeoTherm Golvvärme Energivänliga När det gäller energiförbrukning och termisk komfort är bäst att hålla huvudet kallt och fötterna varma. En traditionell radiator avger värmen uppe under taket, där det bryts ned i rymden. Motsatsen är fallet med användning av golvvärme. Här är lunest på golvet och svalare under taket. Detta resulterar i en mer bekväm att dela och en mer förnuftig användning av värme. NeoTherm golvvärmesystem kan kompletteras med en speciell energibesparande pump modul som ser till att pumpen endast aktiveras när cirkulations krävs. Flexibelt Systemet kan installeras i alla typer av golv, betonggolv, trägolv, flytande golv och kombineras enkelt med befintliga värmesystem. Värmekällan kan vara fast bränsle, el, olja, gas eller alternativa energikällor som sol-och värmepumpar. Specifik värme går bra med NeoTherm som golvvärme inte kräver så höga framledningstemperaturer som radiatorvarme. Trådlöst NeoTherm golvvärmesystem finns i både traditionella kabel eller trådlöst system. Fördelen med det trådlösa utrymme förordningen omfattar att det inte är nödvändigt att fastställa till rumstemperatur, vilket ger en kortare installationstid. NeoTherm trådlös rumsreglering med den senaste radiotekniken. Den låga frekvensen bandbredd och de starka skall säkerställa en tillförlitlig dataöverföring, under normala förhållanden med en rad min. 25 meter Driftsäkert NeoTherm golvvärmesystem är mycket tillförlitlig. Indikatorer på den centrala styrenheten visar om termostater är AC-tiva, är driftspänning normala och om säkringen är hel. I avsaknad av en signal från en termostat, till exempel. på grund av dåligt batteri eller inte radiokontakt till konsortiet byggt säkerhet upprätthålla en lägsta temperatur, så frostskador undviks. Slutligen lagras kodad information i styreboksens minnet så att operationen lätt kan återupptas efter ett strömavbrott. Enkel att använda När golvvärmesystemet är monterat och justeras, koncentrera dig bara på din termostat. Montera en termostat i rummet där du vill ha individuell temperaturkontroll. Termostaten reglerar konstant värme strömma in i rummet genom att öppning och stängning av ställdon på trasiga rör. Systemet kan byggas ut med en timer-modul, till exempel programmeras att sänka temperaturen på natten och därmed spara energi. Du kan också programmera timern att hålla en låg temperatur när du är på semester och ta upp den igen omedelbart innan de återvänder, så du kommer att välkomnas av en trevlig varm hem. Gratis projektering Om du har en specifik uppgift, så låt oss göra ett förslag, helt gratis. Vi utför beräkning och dimensionering av värmecentral. Vår egen studio golv cirklarna anger positionen för CAD. Osynliga Golvvärme gör det mycket lättare att utrusta och inreda ett rum. Du bör inte överväga radiatorer och rör, det är alla dolda under golvet. Den enda synliga delen, termostat, finns i en mängd olika färger och kan placeras där det är mest bekvämt.

3 NeoTherm golvvärme är morgondagens bud för uppvärmning av hela huset. Spårskiva Spån 22 Bjälklag NeoTherm Sporplade Spån 22 bjælkelag NeoTherm Spårskiva Spån 22 för montage på bjälklag, med max. c/cavstånd på 600 mm. Konstruktionen består av en 22 mm golvspånskiva med tre raka spår till värmefördelningsplåt och 16 mm golvvärmerör samt en spårvändskiva i 22 mm golvspån, fjär/not på alla kanter. En förutsättning för att få en korrekt golvvärmecomfort är, en stabil tillopps temperatur, stora svängningar i tilloppstemperaturen kan orsaka oljud från dom olika material som finns i ett träbjälklag. Därför är det viktigt att hålla en så jämn tilloppstemperatur som möjligt. Golvvärmelist 12/16/20 för ingjutning i betong NeoTherm Golvvärmelist 12/16/20 för ingjutning i betong NeoTherm Golvvärmelist är tillverkad i återvunnen plast med spår för fixering av 12, 16 och 20 mm golvvärmerör för ingjutning i betong. Golvvärmelisten är utformad så att man kan välja olika avstånd mellan rören. NeoTherm MiniHeat - låg bygghöjd NeoTherm Miniheat - golvvärme med låg bygghöjd NeoTherm MiniHeat golvvärme är 8 mm pexrör stripsat på nät bara till att rulla ut på det befintliga golvet och lätt att ansluta till det befintliga värmesystem med en returventil eller regleringsunit. NeoTherm MiniHeat är perfekt i renoveringsobjekt, t.ex. när det skall installeras golvvärme i befintliga affärslokaler med begränsad bygghöjd, och i flerfamiljshus när man gör stammbyte. Den låga bygghöjden på ca. 2 cm inkl. klinker gör möjligt att installera NeoTherm MiniHeat i stort sätt i alla objekt. Dessutom är det perfekt vid installation av golvvärme på befintliga Golv där man måste ta hänsyn till trösklar och liknande. NeoTherm MiniHeat finns i två storlekar på nätmattor, 2,5m 2 och 5m 2. Nätmattor och slingor kan kapas.

4 Säker golvvärme - med System Garanti Värmefördelingsplåtar - på träbjälklag NeoTherm Värmefördelingsplåtar - på träbjälklag Detta förläggningssätt av golvvärme, användes när det läggs ovanpå bjälklag samman med självbärande övergolv. Bygghöjden på bjälklaget blir ej högre. NeoTherm värmefördelingsplåtar är 0,5 mm aluminiumplåt med 3 spår för 16 mm golvvärmerör och 2 spår får 20 mm golvvärmerör. Aluminiumplåten gör tillsammans med träkonstruktionen, att vid stora temperaturändringar i rummet (solinstrålning/stora fönsterpartier ger en snabb reaktionstid på rumsregleringen. Värmefördelningsplåtar - på glespanel NeoTherm Värmefördelningsplåtar - på glespanel Detta förläggningssätt av golvvärme, användes när man har andra c/c mått än 600 mm. Glespanelen lägges på motsvarande håll som golvbjälkarna, så att det motsvarar ett 22mm spånplattegolv uppreglatt på golvreglar med c/c 600mm. På glespanelen monteras värmefördelningsplåtarna. NeoTherm Värmefördelningsplåtar är i 0,5 mm aluminiumsplåt med spår för 16 mm eller 20 mm golvvärmerör. Aluminiumsplåten gör tillsammans med träkonstruktionen, att vid stora temperaturändringar i rummet (solstrålning/stora fönsterpartierpartier och liknande), är snabb reaktionstid på rumsregleringen. Spårskiva EPS 30/50/70 NeoTherm Spårskiva EPS 30/50/70 Neotherm Spårskiva EPS 30/50/70 är avsedd att användas på bärande golv, var man har behov för särskilt låg bygghöjd, eller som isolering i våningsplan. Systemet är uppbyggt av en spårskiva med tillhörande värmefördelningsplåt av 0,5 mm aluminium. Värmefördelningsplåten täcker hela ytan på spårskivan. Spårskiva med spår för vänd och matarledning, är framställt av expanderad polystyren (EPS) med mycket goda egenskaper vid både kort- och långtidsbelastning. EPS30 og EPS50 leveraes med spår och värmefördelning plattor till 16 mm golvvärme rör med ett centrum avstånd av spåren är 200 mm. EPS50 finns även med spår och värmefördelning plattor till 20 mm rör golvvärme där centrumavståndet av spåren är 300 mm. EPS70 hittades med spår och värmefördelning plattor till 20 mm golvvärme rör med ett centrum avstånd av spåren är 300 mm.

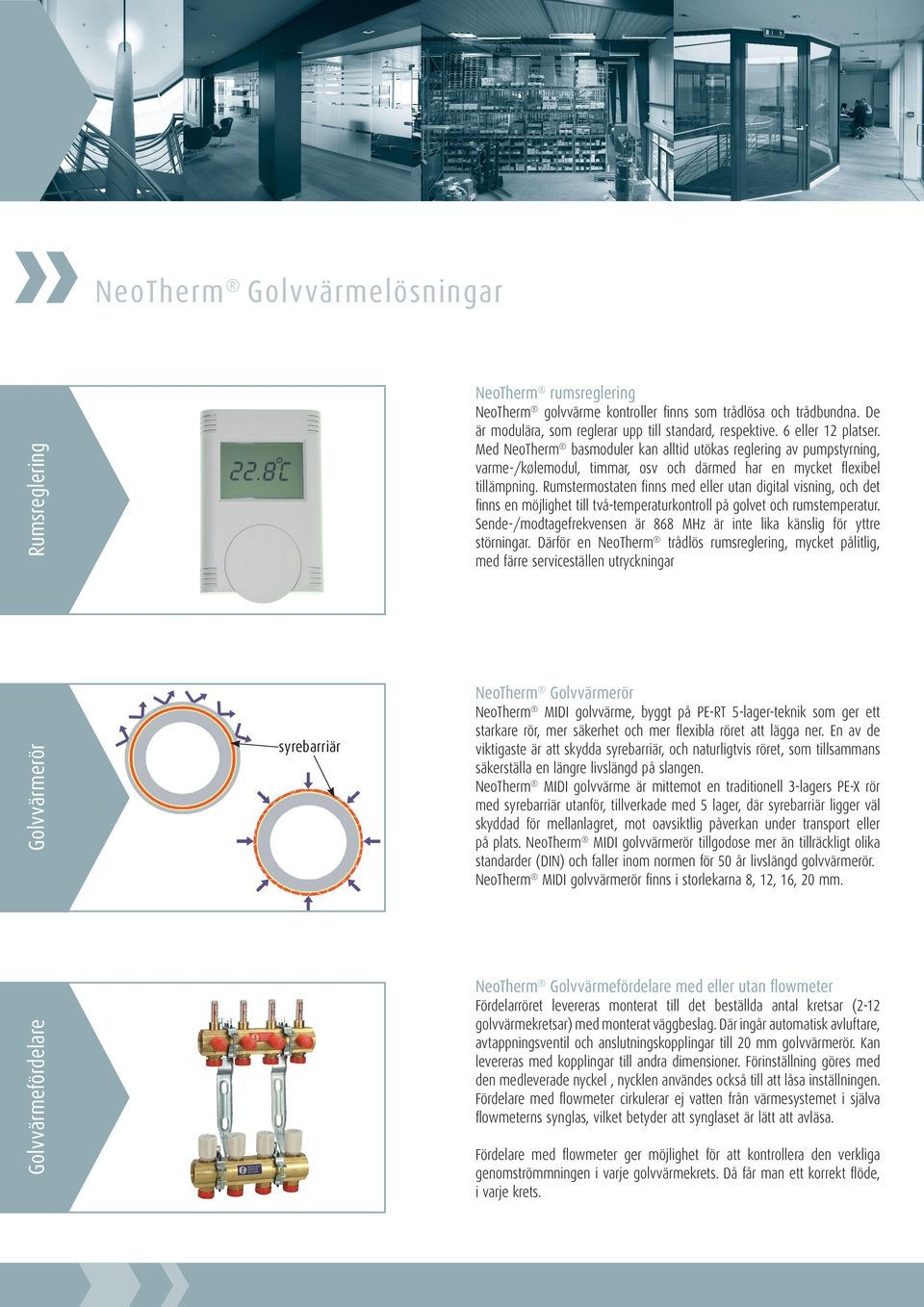

5 NeoTherm rumsreglering Rumsreglering NeoTherm golvvärme kontroller finns som trådlösa och trådbundna. De är modulära, som reglerar upp till standard, respektive. 6 eller 12 platser. Med NeoTherm basmoduler kan alltid utökas reglering av pumpstyrning, varme-/kølemodul, timmar, osv och därmed har en mycket flexibel tillämpning. Rumstermostaten finns med eller utan digital visning, och det finns en möjlighet till två-temperaturkontroll på golvet och rumstemperatur. Sende-/modtagefrekvensen är 868 MHz är inte lika känslig för yttre störningar. Därför en NeoTherm trådlös rumsreglering, mycket pålitlig, med färre serviceställen utryckningar Golvvärmerör NeoTherm Golvvärmerör syrebarriär NeoTherm MIDI golvvärme, byggt på PE-RT 5-lager-teknik som ger ett starkare rör, mer säkerhet och mer flexibla röret att lägga ner. En av de viktigaste är att skydda syrebarriär, och naturligtvis röret, som tillsammans säkerställa en längre livslängd på slangen. NeoTherm MIDI golvvärme är mittemot en traditionell 3-lagers PE-X rör med syrebarriär utanför, tillverkade med 5 lager, där syrebarriär ligger väl skyddad för mellanlagret, mot oavsiktlig påverkan under transport eller på plats. NeoTherm MIDI golvvärmerör tillgodose mer än tillräckligt olika standarder (DIN) och faller inom normen för 50 år livslängd golvvärmerör. NeoTherm MIDI golvvärmerör finns i storlekarna 8, 12, 16, 20 mm. Golvvärmefördelare NeoTherm Golvvärmefördelare med eller utan flowmeter Fördelarröret levereras monterat till det beställda antal kretsar (2-12 golvvärmekretsar) med monterat väggbeslag. Där ingår automatisk avluftare, avtappningsventil och anslutningskopplingar till 20 mm golvvärmerör. Kan levereras med kopplingar till andra dimensioner. Förinställning göres med den medleverade nyckel, nycklen användes också till att låsa inställningen. Fördelare med flowmeter cirkulerar ej vatten från värmesystemet i själva flowmeterns synglas, vilket betyder att synglaset är lätt att avläsa. Fördelare med flowmeter ger möjlighet för att kontrollera den verkliga genomströmmningen i varje golvvärmekrets. Då får man ett korrekt flöde, i varje krets.

6 Megashunt NeoTherm Megashunt NeoTherm Megashuntär monterad i samband med golvvärmesystem upp till ca. 700 m². Den levereras fullt utrustad med en Grundfos UPS 25-80, 3-vägs motorventil med temperatur, flöde och backventiler flöde med inbyggd termometrar och isolering jacka. Utbyggbar med vejrkompenseringsstyring och Grundfos elektroniska pumpar Unishunt, Midishunt och Minishunt NeoTherm Unishunt, Midishunt og Minishunt De tre mindre shuntar som används för alla sina uppgifter och varierar från ca. 30 m² och upp till ca. 300 m² Unishunt (bilden) används vanligtvis tillsammans med NeoTherm gulvvarmefordelerør där Midi och Minishunt har alla sina egna tillgång till detaljer. Beroende på val av pump som används respektive. Unishunt upp till ca. 300 m2, Midishunt upp till ca. 100 m2 och Minishunt upp till ca. 70 m2 Universalstativ NeoTherm Universalstativ NeoTherm Universalstativ ger möjlighet för ett stort antal anslutningsmöjligheter för tappvatten, radiatorer samt golvvärme, NeoTherm Universalstativ kan i dom flesta fall monteras i ett 600mm skåp i inredningen. NeoTherm Universalstativ levereras objektanpassat med många olika varianter för vatten värme installationer,såsom fördelare för tappvatten,golvvärme och radiatorer med shunt, styrning för golvvärme o.s.v. Man kan t.ex få styrningen till golvvärmen levererat på en senare tidspunkt, där t.ex. den elektroniska styrningen efterleveres på en senere tidspunkt. Den trådlösa styrningen kan beställas färdigprogrammerad till varje rumstermostat. Ett NeoTherm Universalstativ kan leveras formonterat så att man bara ansluter vatten och värme, och el-styrningen och eventuellt cirkulationspump med stickkontakter.

7 Gratis projektering Gratis projektering Om du har en specifik uppgift, så låt oss göra ett förslag, helt gratis. Vi utför beräkning och dimensionering av värmecentral. Vår egen studio golv cirklarna anger positionen i CAD och kan nu dra nytta av en icke-cadritning. Därför, låt oss hjälpa dig med din dokumentation till din kund. 10 års NeoTherm System Garanti 10 års NeoTherm System Garanti En av styrkorna i P. Henning Jensen är att tekniskt stöd kan delta i alla faser. I praktiken innebär detta att när vi bidrar från början till slut, med konstruktion, beräkning och eventuella uppdrag ritning kommer att vara ett val av en NeoTherm golvsystem kan vara upp till 10 år NeoTherm System garanti. Skulle ett fel uppstå, det är vår tekniker som rättar till felet. PHJ är myket mer PHJ är mycket mer P. Henning Jensen ApS är mycket mer än uppvärmning. I produktprogramet kan inbegripa de industriell uppvärmning produkter, till exempel. Farex Radiant Uppvärmning, värmefläktar, luftridåer och Kylning tak. Dessutom NeoTherm Solar ett brett program av förnybar energi för både värme och varmvatten. På ger en översikt av våra produktgrupper.

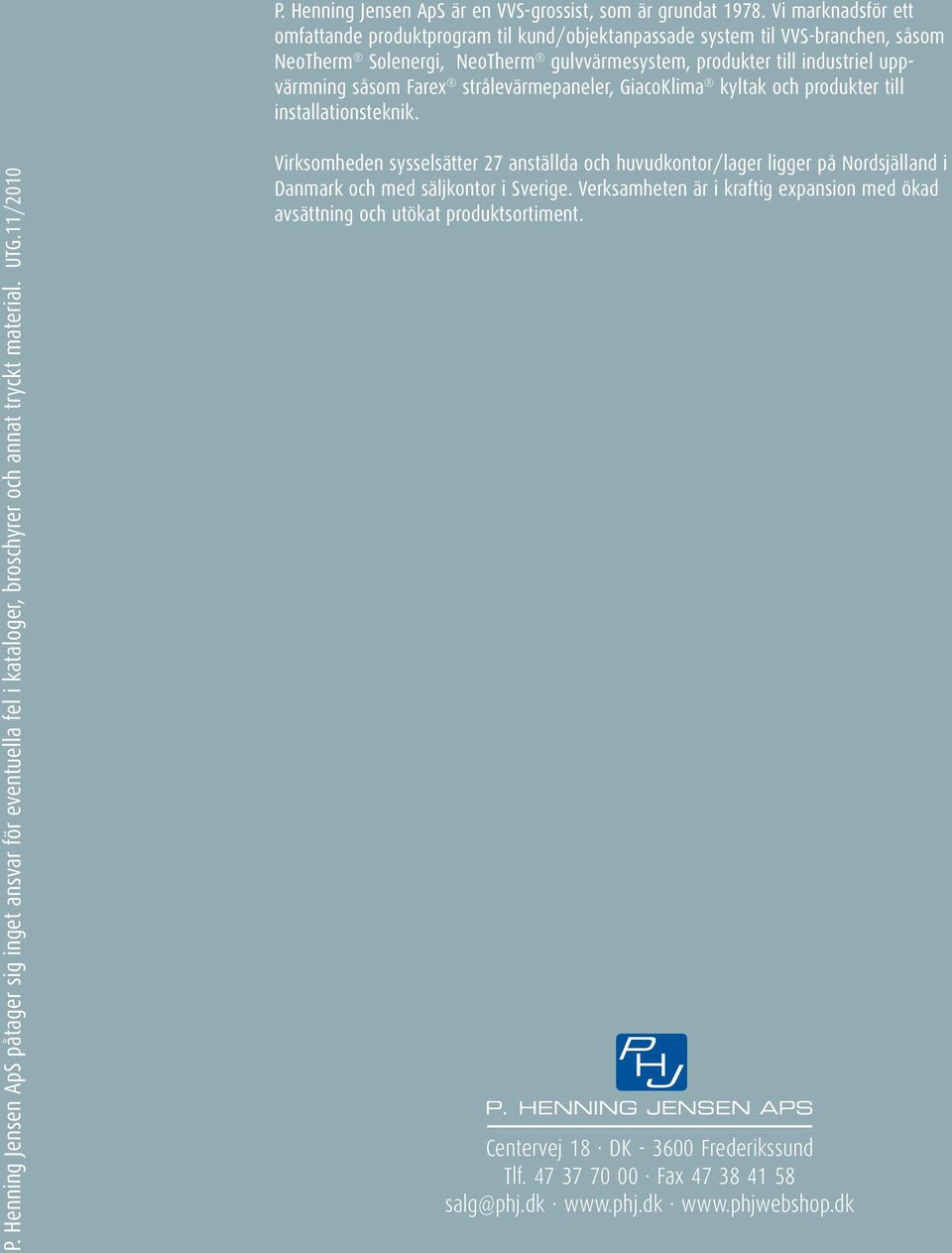

8 P. Henning Jensen ApS är en VVS-grossist, som är grundat Vi marknadsför ett omfattande produktprogram til kund/objektanpassade system til VVS-branchen, såsom NeoTherm Solenergi, NeoTherm gulvvärmesystem, produkter till industriel uppvärmning såsom Farex strålevärmepaneler, GiacoKlima kyltak och produkter till installationsteknik. P. Henning Jensen ApS påtager sig inget ansvar för eventuella fel i kataloger, broschyrer och annat tryckt material. UTG.11/2010 Virksomheden sysselsätter 27 anställda och huvudkontor/lager ligger på Nordsjälland i Danmark och med säljkontor i Sverige. Verksamheten är i kraftig expansion med ökad avsättning och utökat produktsortiment. Centervej 18 DK Frederikssund Tlf Fax salg@phj.dk
