1 Roth Golvvärmesystem Produktsortiment... VARME- living OG full SANITÆRTEKNIK of energy!

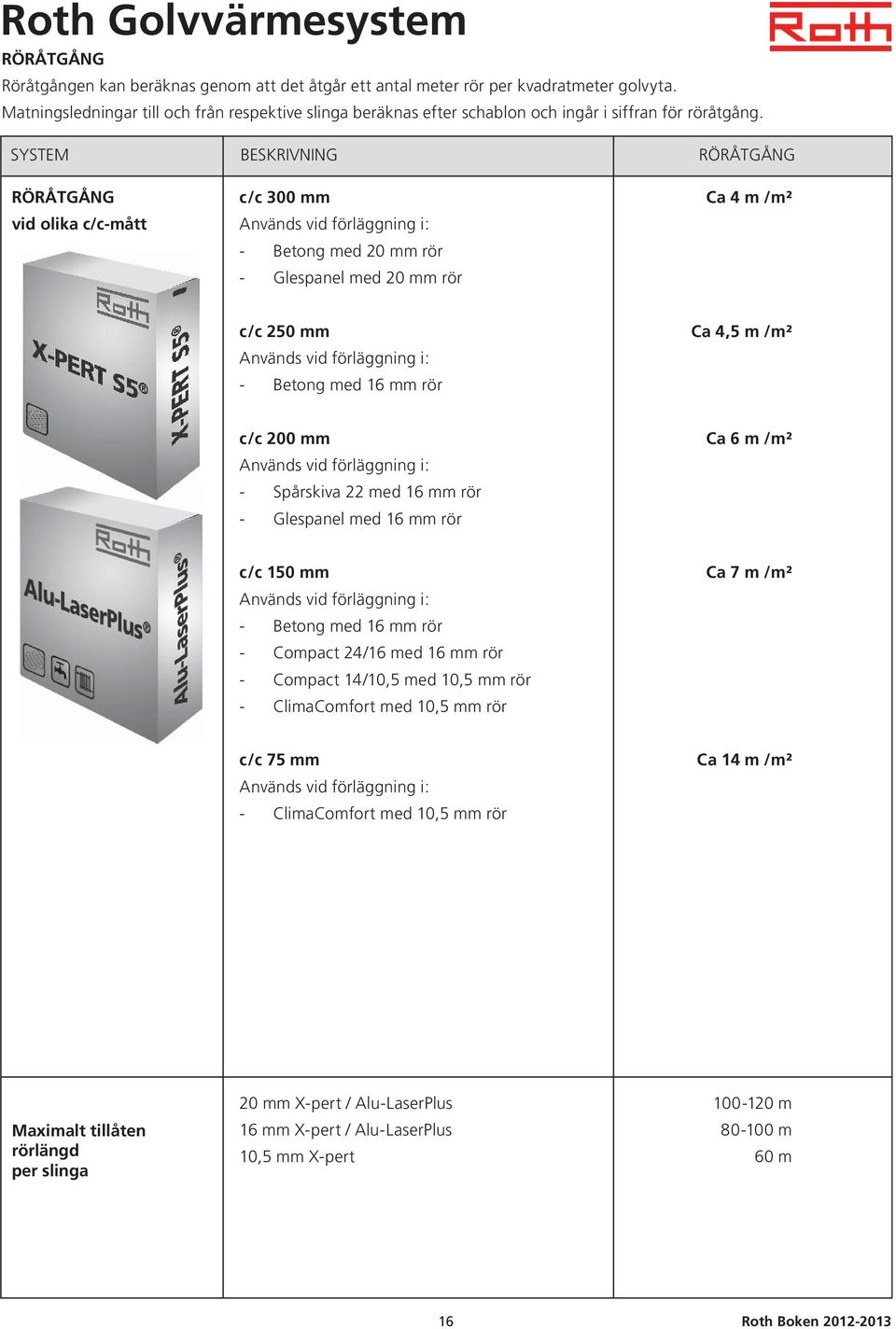

2 Roth Golvvärmesystem RÖRÅTGÅNG Röråtgången kan beräknas genom att det åtgår ett antal meter rör per kvadratmeter golvyta. Matningsledningar till och från respektive slinga beräknas efter schablon och ingår i siffran för röråtgång. SYSTEM BESKRIVNING RÖRÅTGÅNG RÖRÅTGÅNG vid olika c/c-mått c/c 300 mm Används vid förläggning i: - Betong med 20 mm rör - Glespanel med 20 mm rör Ca 4 m /m² c/c 250 mm Används vid förläggning i: - Betong med 16 mm rör Ca 4,5 m /m² c/c 200 mm Används vid förläggning i: - Spårskiva 22 med 16 mm rör - Glespanel med 16 mm rör Ca 6 m /m² c/c 150 mm Används vid förläggning i: - Betong med 16 mm rör - Compact 24/16 med 16 mm rör - Compact 14/10,5 med 10,5 mm rör - ClimaComfort med 10,5 mm rör Ca 7 m /m² c/c 75 mm Används vid förläggning i: - ClimaComfort med 10,5 mm rör Ca 14 m /m² Maximalt tillåten rörlängd per slinga 20 mm X-pert / Alu-LaserPlus m 16 mm X-pert / Alu-LaserPlus m 10,5 mm X-pert 60 m 16 Roth Boken

3 Roth Golvvärmerör Roth X-PERT S5 golvvärmerör Roth X-PERT S5 är ett 5 skikts rör med inbyggd diffusionsspärr. Kärnan i röret är PE(polyeten). Genom att tillföra additiver erhålles ett rör som klarar högre temperatur, RT (Raised Temperature), X står för den materialförädling som Roth utvecklat. S5 står för 5 skikt; innerrör, lim, diffusionspärr, lim, skyddande PE. Alla 5 skikten extruderas samtidigt vilket innebär att Roth X-PERT S5 blir ett homogent, flexibelt och stryktåligt golvvärmerör. Max driftstemperatur: 70 C, kortvarigt 100 C Max driftstryck: 6 bar. Roth X-pert S5 Golvvärmerör. Roth X-PERT S5 Golvvärmerör 10,5 x 1,3 mm 70 m 10 kart Roth X-PERT S5 Golvvärmerör 10,5 x 1,3 mm 200 m 10 kart Roth X-PERT S5 Golvvärmerör 16 x 2,0 mm 90 m 6 kart Roth X-PERT S5 Golvvärmerör 16 x 2,0 mm 200 m 4 kart Roth X-PERT S5 Golvvärmerör 16 x 2,0 mm 650 m 2 kart Roth X-PERT S5 Golvvärmerör 20 x 2,0 mm 120 m 6 kart Roth X-PERT S5 Golvvärmerör 20 x 2,0 mm 240 m 4 kart Roth X-PERT S5 Golvvärmerör 20 x 2,0 mm 600 m 3 ring Golvvärmesystem Roth Alu-LaserPlus Alu-LaserPlus rörsystem är ett universalrör för installationer av värme-, kyl- och tappvattenanläggningar. Röret är uppbyggt av två lager PE-RT-rör med ett lager av aluminium emellan. Rören sammanfogas med PressCheck presskopplingar i avzinkningshärdig mässing eller i PPSU. Max driftstemperatur: 70 C, kortvarigt 95 C Max driftstryck: 10 bar. Typgodkännande: Swedcert nr: 0797 Roth Alu-LaserPlus Golvvärmerör 16 x 2,0 mm (till Spårskiva 22 mm, och Glespanel) Roth Alu-LaserPlus rör 16 x 2,0 mm, 50m 12 kart Roth Alu-LaserPlus rör 16 x 2,0 mm, 100m 7 kart Roth Alu-LaserPlus rör 16 x 2,0 mm, 240m 4 kart Roth Alu-LaserPlus rör 16 x 2,0 mm, 500m 2 kart Roth Alu-LaserPlus rör 20 x 2,0 mm, 100m 6 kart Roth Alu-LaserPlus rör 20 x 2,0 mm, 240m 4 kart Roth Boken

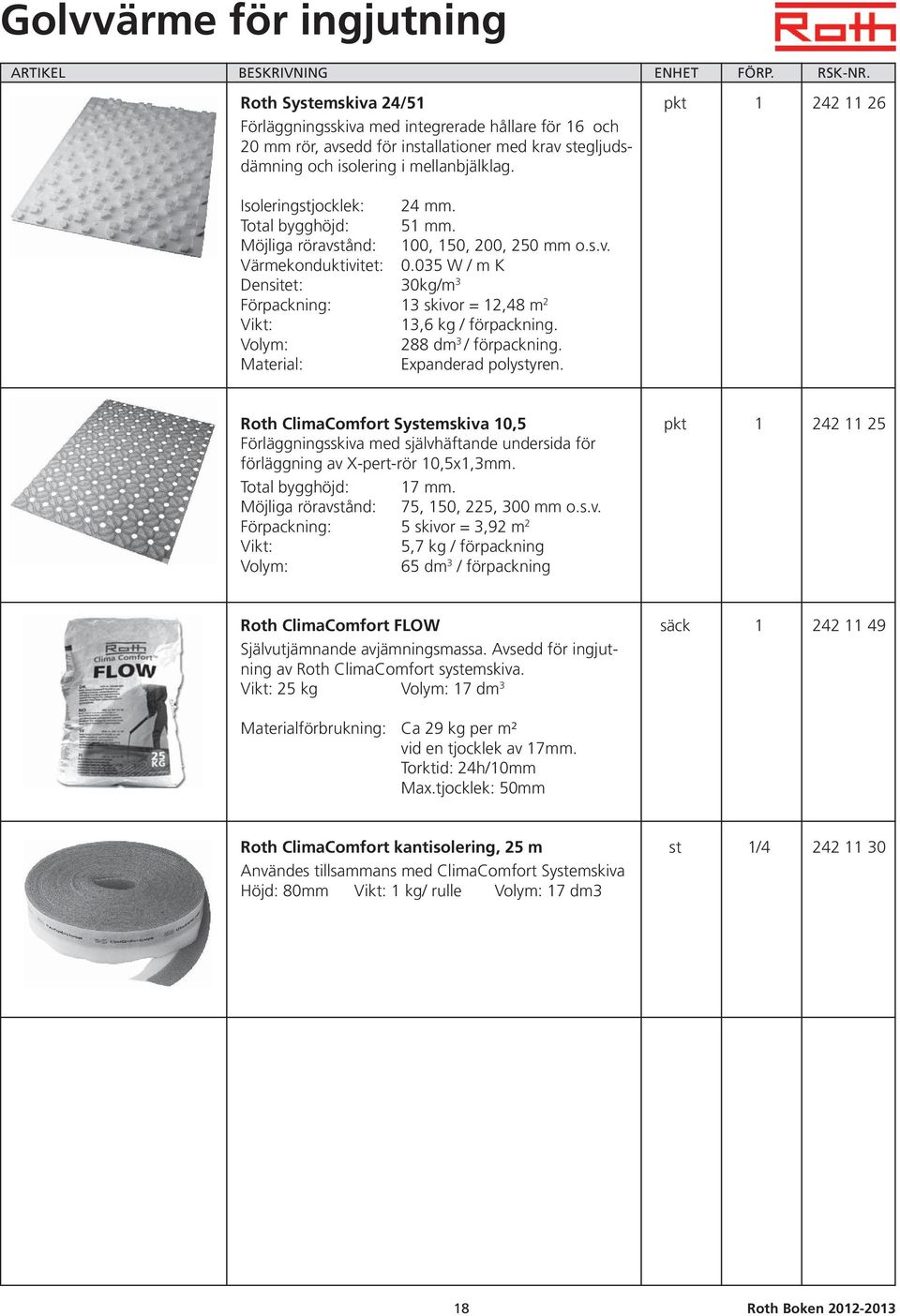

4 Golvvärme för ingjutning Roth Systemskiva 24/51 pkt Förläggningsskiva med integrerade hållare för 16 och 20 mm rör, avsedd för installationer med krav stegljudsdämning och isolering i mellanbjälklag. Isoleringstjocklek: 24 mm. Total bygghöjd: 51 mm. Möjliga röravstånd: 100, 150, 200, 250 mm o.s.v. Värmekonduktivitet: W / m K Densitet: 30kg/m 3 Förpackning: 13 skivor = 12,48 m 2 Vikt: 13,6 kg / förpackning. Volym: 288 dm 3 / förpackning. Material: Expanderad polystyren. Roth ClimaComfort Systemskiva 10,5 pkt Förläggningsskiva med självhäftande undersida för förläggning av X-pert-rör 10,5x1,3mm. Total bygghöjd: 17 mm. Möjliga röravstånd: 75, 150, 225, 300 mm o.s.v. Förpackning: 5 skivor = 3,92 m 2 Vikt: 5,7 kg / förpackning Volym: 65 dm 3 / förpackning Roth ClimaComfort FLOW säck Självutjämnande avjämningsmassa. Avsedd för ingjutning av Roth ClimaComfort systemskiva. Vikt: 25 kg Volym: 17 dm 3 Materialförbrukning: Ca 29 kg per m² vid en tjocklek av 17mm. Torktid: 24h/10mm Max.tjocklek: 50mm Roth ClimaComfort kantisolering, 25 m st 1/ Användes tillsammans med ClimaComfort Systemskiva Höjd: 80mm Vikt: 1 kg/ rulle Volym: 17 dm3 18 Roth Boken

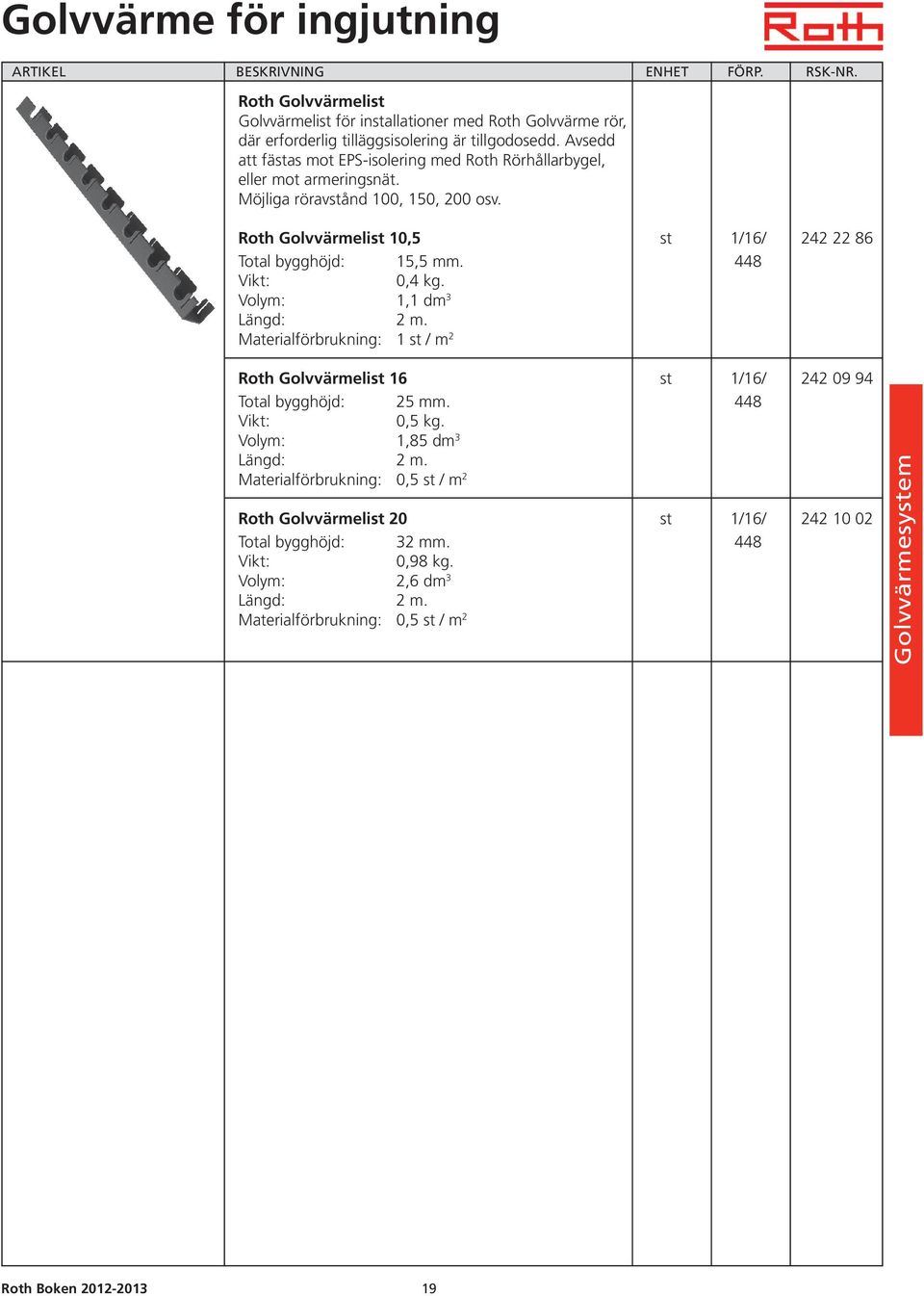

5 Golvvärme för ingjutning Roth Golvvärmelist Golvvärmelist för installationer med Roth Golvvärme rör, där erforderlig tilläggsisolering är tillgodosedd. Avsedd att fästas mot EPS-isolering med Roth Rörhållarbygel, eller mot armeringsnät. Möjliga röravstånd 100, 150, 200 osv. Roth Golvvärmelist 10,5 st 1/16/ Total bygghöjd: 15,5 mm. 448 Vikt: 0,4 kg. Volym: 1,1 dm 3 Längd: 2 m. Materialförbrukning: 1 st / m 2 Roth Golvvärmelist 16 st 1/16/ Total bygghöjd: 25 mm. 448 Vikt: 0,5 kg. Volym: 1,85 dm 3 Längd: 2 m. Materialförbrukning: 0,5 st / m 2 Roth Golvvärmelist 20 st 1/16/ Total bygghöjd: 32 mm. 448 Vikt: 0,98 kg. Volym: 2,6 dm 3 Längd: 2 m. Materialförbrukning: 0,5 st / m 2 Golvvärmesystem Roth Boken

6 Golvvärme för träbjälklag Roth Spårskiva 22 st 1/ Spontad golvspånskiva med integrerade spår, c/c 200 mm, för Roth golvvärmerör 16 x 2 mm. Bygghöjd: 22 mm. inklusive rör Förpackning: 1 st. om 1.08 m 2 Vikt: 17.9 kg Volym: 24.5 dm 3 Materialåtgång: ca. 1 st/m² Längd: 1800 mm, Bredd: 600 mm, Höjd: 22 mm Roth Vändskiva 22 st 1/ Spontad golvspånskiva med integrerade spår, c/c 200 mm, för Roth golvvärmerör 16 x 2 mm. Bygghöjd: 22 mm. inklusive rör Förpackning: 1 st. om 0.36 m 2 Vikt: 5.4 kg Volym: 7.9 dm 3 Materialåtgång: 0,6 st / löpmeter vändning Längd: 595 mm, Bredd: 600, Höjd: 22 mm Roth Vändskiva Allround st 1/ Unik vändskiva med urfrästa spår i golvplanet vilket medför en enklare förläggning och högre verkningsgrad. Avsedd för golvvärmerör 16 mm. Spår c/c 200 mm. Bygghöjd: 22 mm. inklusive rör Förpackning: 1 st. om 0.48 m 2 Vikt: 7,0 kg Materialåtgång: 0,8 st / löpmeter vändning Längd: 600 mm, Bredd: 800 mm, Höjd: 22 mm Roth Universal Spånskivesystem st 1/ mm golvspånskiva med utfrästa spår. Skivorna är spontade i alla kanter. Det finns inga vändskivor till Universal Spånskivesystem, utan vändningar görs med en fräs på plats. Värmefördelningsplåtarna är samma som till Roth Spårskiva Roth Boken

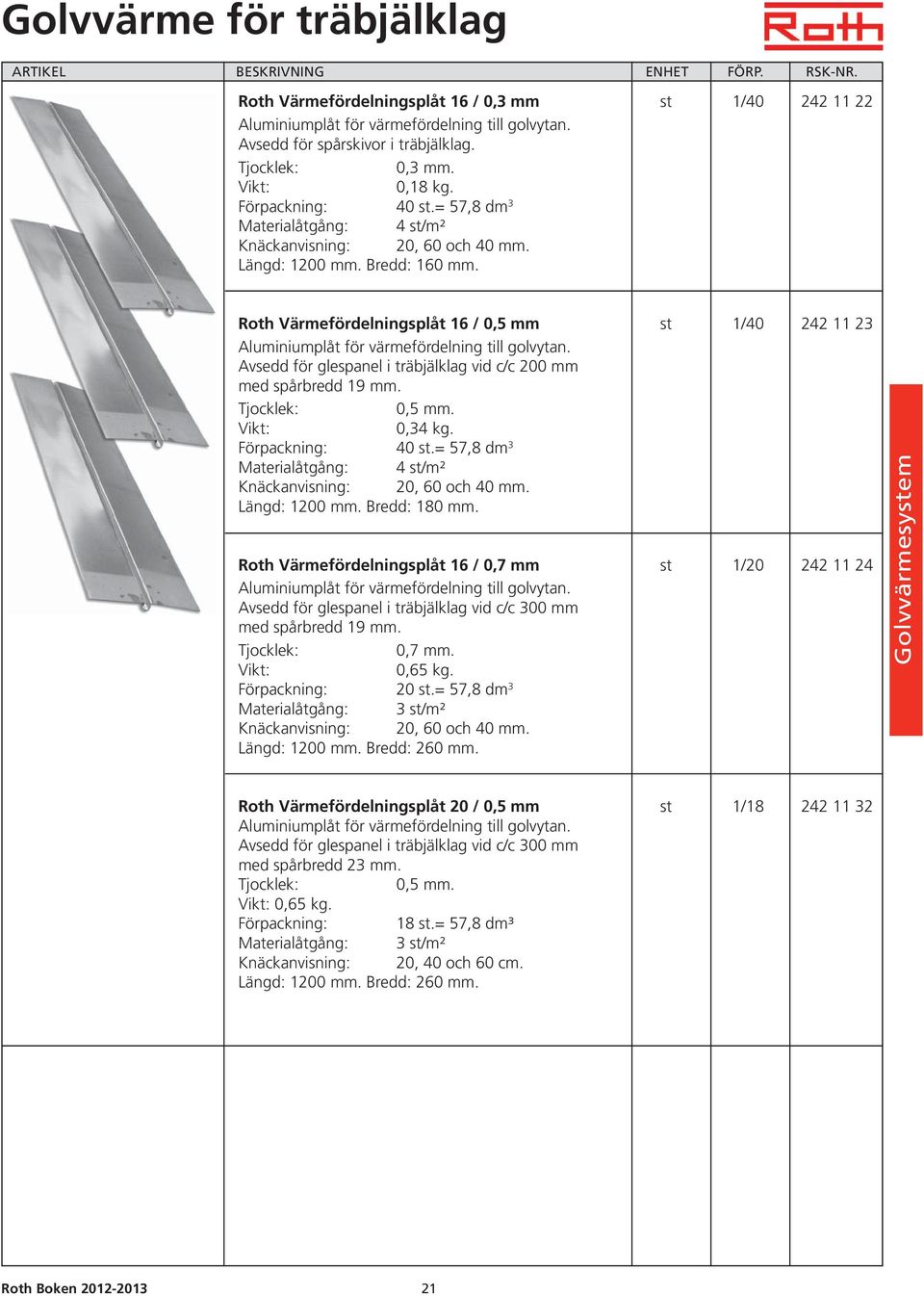

7 Golvvärme för träbjälklag Roth Värmefördelningsplåt 16 / 0,3 mm st 1/ Aluminiumplåt för värmefördelning till golvytan. Avsedd för spårskivor i träbjälklag. Tjocklek: 0,3 mm. Vikt: 0,18 kg. Förpackning: 40 st.= 57,8 dm 3 Materialåtgång: 4 st/m² Knäckanvisning: 20, 60 och 40 mm. Längd: 1200 mm. Bredd: 160 mm. Roth Värmefördelningsplåt 16 / 0,5 mm st 1/ Aluminiumplåt för värmefördelning till golvytan. Avsedd för glespanel i träbjälklag vid c/c 200 mm med spårbredd 19 mm. Tjocklek: 0,5 mm. Vikt: 0,34 kg. Förpackning: 40 st.= 57,8 dm 3 Materialåtgång: 4 st/m² Knäckanvisning: 20, 60 och 40 mm. Längd: 1200 mm. Bredd: 180 mm. Roth Värmefördelningsplåt 16 / 0,7 mm st 1/ Aluminiumplåt för värmefördelning till golvytan. Avsedd för glespanel i träbjälklag vid c/c 300 mm med spårbredd 19 mm. Tjocklek: 0,7 mm. Vikt: 0,65 kg. Förpackning: 20 st.= 57,8 dm 3 Materialåtgång: 3 st/m² Knäckanvisning: 20, 60 och 40 mm. Längd: 1200 mm. Bredd: 260 mm. Golvvärmesystem Roth Värmefördelningsplåt 20 / 0,5 mm st 1/ Aluminiumplåt för värmefördelning till golvytan. Avsedd för glespanel i träbjälklag vid c/c 300 mm med spårbredd 23 mm. Tjocklek: 0,5 mm. Vikt: 0,65 kg. Förpackning: 18 st.= 57,8 dm³ Materialåtgång: 3 st/m² Knäckanvisning: 20, 40 och 60 cm. Längd: 1200 mm. Bredd: 260 mm. Roth Boken

8 Golvvärme, flytande Roth Compactsystem 14 / 10,5, 8,9 m 2 pkt Lågbyggande golvvärmesystem med hög värmeavgivning. Komplett inkl. färdiglimmad al-plåt på spårade styroporskivor (10 st) med utfrästa spår (c/c 150), vändskivor (6 st) och fördelningsskivor (12 st). Avsedda för Roth golvvärmerör 10,5 x 1,3 mm Densitet: 50 kg/m 3 Värmekonduktivitet : 0,031 W/mK Täckande yta: 8,9 m 2 Bygghöjd: 14 mm Kartongstorlek: 1230 x 625 x 235 mm Vikt: 25 kg Volym: 180 dm 3 Roth Compactsystem 14 / 10,5, 5,2 m² pkt Lågbyggande golvvärmesystem med hög värmeavgivning.komplett inkl. färdiglimmad al-plåt på spårade styroporskivor (5 st) med utfrästa spår (c/c 150), vändskivor (6 st) och fördelningsskivor (12 st). Avsedda för Roth golvvärmerör 10,5 x 1,3 mm Densitet: 50 kg/m³ Värmekonduktivitet : 0,031 W/mK Täckande yta: 5,2 m² Bygghöjd: 14 mm Kartongstorlek: 1230 x 625 x 125 mm Vikt: 13 kg Volym: 80 dm³ Roth Compactsystem 24 / 16, 8,9 m 2 pkt Beskrivning enligt ovan. Avsedda för Roth golvvärmerör 16 x 2 mm Densitet: 50 kg/m 3 Värmekonduktivitet : 0,031 W/mK Täckande yta: 8,9 m 2 Bygghöjd: 24 mm Kartongstorlek: 1230 x 625 x 312 mm Vikt: 30 kg Volym: 240 dm 3 Roth Compactvändskiva 14 / 10,5 pkt Användes i speciella fall där vändskivor utgör en större yta än normalt. 10 st / pkt (5 st dubbla skivor). Avsedda för Roth golvvärmerör 10,5 x 1,3 mm Täckande yta: 1,2 m 2 Bygghöjd: 14 mm Kartongstorlek: 415 x 130 x 615 mm Vikt: 2,5 kg Volym: 33 dm 3 Längd: 202 mm, Bredd: 610 mm, Höjd: 18 mm Roth Compactvändskiva 24 / 16 pkt Beskrivning enligt ovan. Avsedda för Roth golvvärmerör 16 x 2 mm Täckande yta: 1,2 m 2 Bygghöjd: 24 mm Kartongstorlek: 415 x 130 x 615 mm Vikt: 2,5 kg Volym: 33 dm 3 Längd: 202 mm, Bredd: 610 mm, Höjd: 24 mm 22 Roth Boken

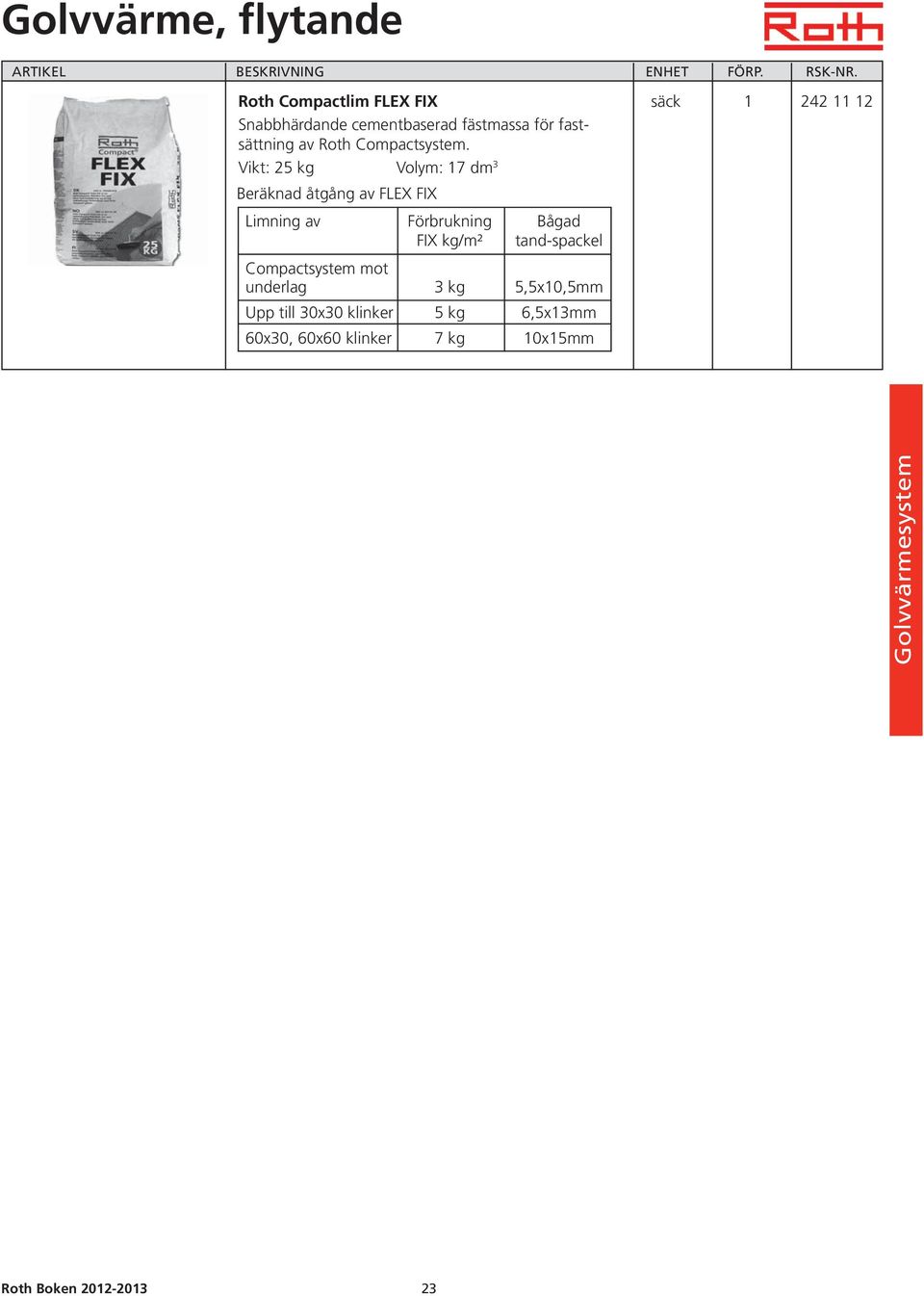

9 Golvvärme, flytande Roth Compactlim FLEX FIX säck Snabbhärdande cementbaserad fästmassa för fastsättning av Roth Compactsystem. Vikt: 25 kg Volym: 17 dm 3 Beräknad åtgång av FLEX FIX Limning av Förbrukning Bågad FIX kg/m² tand-spackel Compactsystem mot underlag 3 kg 5,5x10,5mm Upp till 30x30 klinker 5 kg 6,5x13mm 60x30, 60x60 klinker 7 kg 10x15mm Golvvärmesystem Roth Boken

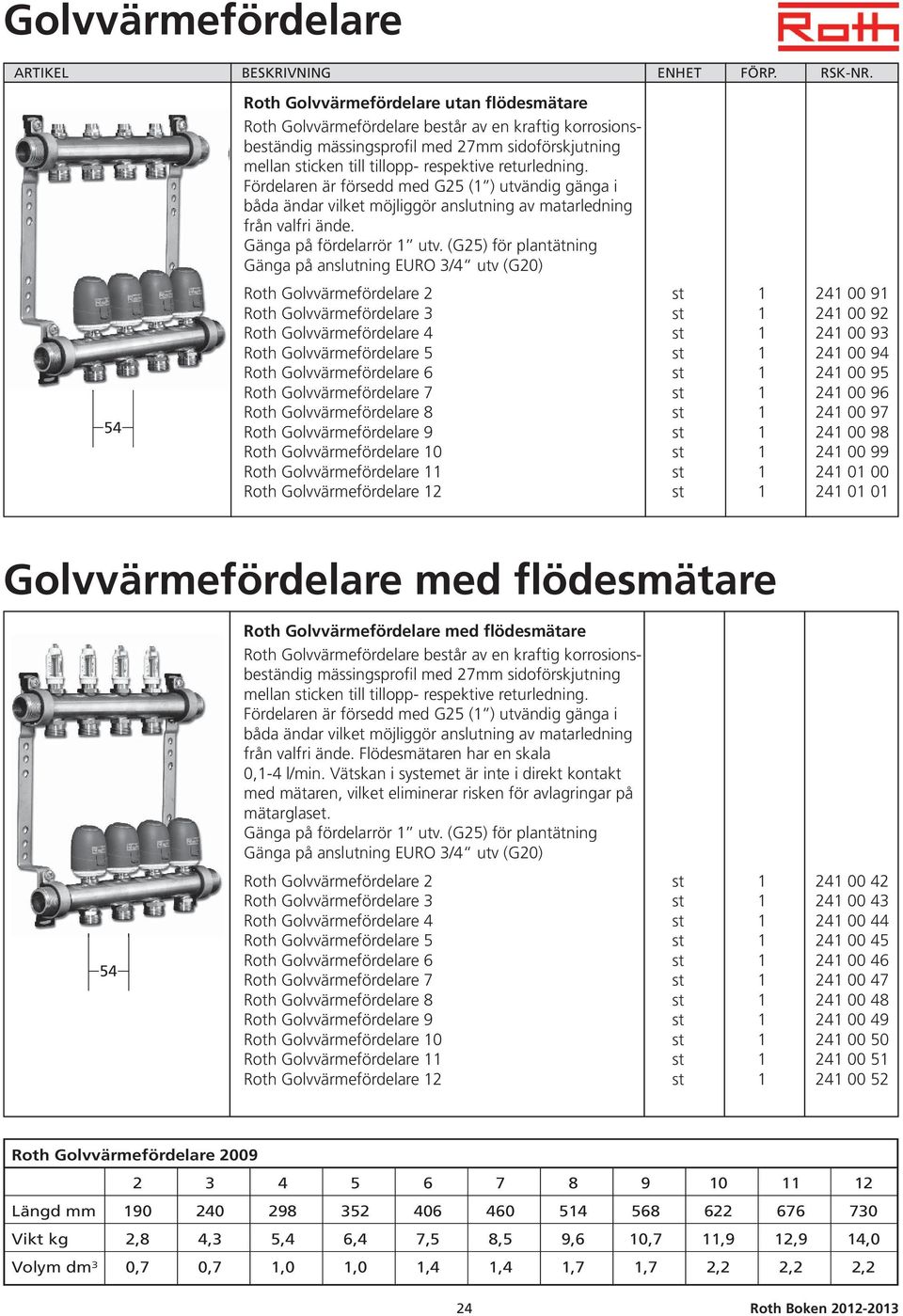

10 Golvvärmefördelare 54 Roth Golvvärmefördelare utan flödesmätare Roth Golvvärmefördelare består av en kraftig korrosionsbeständig mässingsprofil med 27mm sidoförskjutning mellan sticken till tillopp- respektive returledning. Fördelaren är försedd med G25 (1 ) utvändig gänga i båda ändar vilket möjliggör anslutning av matarledning från valfri ände. Gänga på fördelarrör 1 utv. (G25) för plantätning Gänga på anslutning EURO 3/4 utv (G20) Roth Golvvärmefördelare 2 st Roth Golvvärmefördelare 3 st Roth Golvvärmefördelare 4 st Roth Golvvärmefördelare 5 st Roth Golvvärmefördelare 6 st Roth Golvvärmefördelare 7 st Roth Golvvärmefördelare 8 st Roth Golvvärmefördelare 9 st Roth Golvvärmefördelare 10 st Roth Golvvärmefördelare 11 st Roth Golvvärmefördelare 12 st Golvvärmefördelare med flödesmätare 54 Roth Golvvärmefördelare med flödesmätare Roth Golvvärmefördelare består av en kraftig korrosionsbeständig mässingsprofil med 27mm sidoförskjutning mellan sticken till tillopp- respektive returledning. Fördelaren är försedd med G25 (1 ) utvändig gänga i båda ändar vilket möjliggör anslutning av matarledning från valfri ände. Flödesmätaren har en skala 0,1-4 l/min. Vätskan i systemet är inte i direkt kontakt med mätaren, vilket eliminerar risken för avlagringar på mätarglaset. Gänga på fördelarrör 1 utv. (G25) för plantätning Gänga på anslutning EURO 3/4 utv (G20) Roth Golvvärmefördelare 2 st Roth Golvvärmefördelare 3 st Roth Golvvärmefördelare 4 st Roth Golvvärmefördelare 5 st Roth Golvvärmefördelare 6 st Roth Golvvärmefördelare 7 st Roth Golvvärmefördelare 8 st Roth Golvvärmefördelare 9 st Roth Golvvärmefördelare 10 st Roth Golvvärmefördelare 11 st Roth Golvvärmefördelare 12 st Roth Golvvärmefördelare Längd mm Vikt kg 2,8 4,3 5,4 6,4 7,5 8,5 9,6 10,7 11,9 12,9 14,0 Volym dm³ 0,7 0,7 1,0 1,0 1,4 1,4 1,7 1,7 2,2 2,2 2,2 24 Roth Boken

11 Fördelarskåp Roth Fördelarskåp INB st 1/ Roth Fördelarskåp för inbyggnad är vitlackerat och försett med lås. Inbyggnadsdjupet kan justeras från mm och håltagningar för rörgenomföringar finns från sidor och topp. Botten är öppen för största flexibilitet. För fördelare med storlek 2-6 kretsar eller med 2 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 550 mm, Djup: mm Vikt: 16.0 kg Volym: 65.7 dm 3 Roth Fördelarskåp INB st 1/ För fördelare med storlek 2-10 kretsar eller med 6 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 800 mm, Djup: mm Vikt: 22.0 kg Volym: 114 dm 3 Roth Fördelarskåp INB-1150 st 1/ För fördelare med storlek 2-15 kretsar eller med 12 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 1150 mm, Djup: mm Vikt: 30.0 kg Volym: 152,0 dm 3 Roth Fördelarskåp UTV st 1/ Roth Fördelarskåp för utanpåliggande montage är vitlackerat och försett med lås. Skåpet har knock out hål för rörgenomföringar från sidor och topp. Botten är öppen för största flexibilitet. För fördelare med storlek 2-6 kretsar eller med 2 kretsar och fördelarshunt. Golvvärmesystem Höjd: 700 mm, Bredd: 550 mm, Djup: 150 mm Vikt: 22.0 kg Volym: 65,7 dm 3 Roth Fördelarskåp UTV st 1/ För fördelare med storlek 2-10 kretsar eller med 6 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 800 mm, Djup: 150 mm Vikt: 30.0 kg Volym: 114,0 dm 3 Roth Fördelarskåp UTV st 1/ För fördelare med storlek 2-15 kretsar eller med 12 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 1150 mm, Djup: 150 mm Vikt: 40.0 kg Volym: 152,0 dm 3 Roth Boken

12 Fördelarskåp, tillbehör Droppkar till Fördelarskåp Droppkar till 550 mm skåp, golvvärme vit, st Droppkar till 800 mm skåp, golvvärme vit, st Droppkar till 1050 mm skåp, golvvärme vit, st Roth Skåpgenomföring mm till droppkar, st Roth Skåpgenomföring mm till droppkar, st Roth Skåpgenomföring 20 mm till droppkar, st Skåpsgenomföringar, matning till droppkar Roth Skåpgenomföring, 25 mm st 1/10/ Roth Skåpgenomföring, 28 mm st 1/10/ Roth Skåpgenomföring, 34 mm st 1/10/ Roth Skåpgenomföring, 42 mm st 1/10/ Roth Skåpgenomföring, plugg st 1/10/ Lås med nyckel st 1 Till golvvärmefördelarskåp 17GP Roth Boken

13 Förläggningshjälpmedel Roth Rörböjstöd st 1/ För Roth golvvärmerör 10,5 mm, 16 mm och 20 mm. Skall användas vid uppgång ur golvbjälklag till fördelare. Tillverkad av slagtåligt plastmaterial. Vikt: 80 gr. Volym: 1,5 dm 3 Åtgång: 2 st. / krets Roth Rörhållarclips st 1/ För infästning av golvvärmerör 16 x 2 mm. mot 4-6 mm /2000 armeringsnät. Tillverkad av slagtåligt plastmaterial. Vikt: 0,005 kg Volym: 0,01 dm 3 Roth Rörhållarbygel st 100/ För fixering av golvvärmerör och golvvärmelist mot isolering. Tillverkad av slagtåligt plastmaterial. Åtgång: 7 st / golvvärmelist. Vikt: 0,0015 kg Volym: 0,005 dm 3 Levereras i förpackning om 100 st. Roth Tackerpistol st För rationell fastsättning av Roth Tackerbygel. Vikt: 7,5 kg Volym: 20,0 dm 3 Roth Tackerbygel, extra lång st För montering av golvvärmerör mot grundisolering. OBS! Endast mot cellplastisolering. Levereras i förpackning om 300 st. Längd: 58 mm. Åtgång: 2 st / löpmeter rör. Vikt: 0,0015 kg Volym: 0,004 dm 3 Golvvärmesystem Roth Najtråd pkt 1/ För fastsättning av Roth X-PERT S5@ golvvärmerör mot armeringsnät. Åtgång: 2 st / löpmeter rör. Levereras i förpackning om 250 st. Vikt: 0,5 kg Volym: 1,0 dm 3 Roth Najverktyg st 1/ Hjälpmedel vid najning med Roth Najtråd mot armeringsnät. Vikt: 0,4 kg. Längd: 320 mm. Bredd: 30 mm. Höjd: 30 mm. Roth Rörvagn st Hjälpmedel för enkel förläggning av golvvärmerör. Anpassad för samtliga rullängder i Roths sortiment. Vikt: 28,0 kg Volym: 908 dm 3 Roth Rörsax st 1/ För enkel kapning av plaströr upp till dimension 32 mm. Vikt: 0.6 kg Volym: 0.15 dm 3 Roth Boken

14 Kopplingar och ventiler Roth Anslutningskoppling För anslutning av Roth X-PERT S5 och Alu-LaserPlus golvvärmerör mot golvvärmefördelare och GVC. Levereras med mutter, klämring, stödhylsa och o-ring. Roth Anslutningskoppling 10,5 x 1,3 mm. st 1/ Vikt: 0.06 kg Volym: 0.01 dm 3 Dim: Euro R 20 Roth Anslutningskoppling 16 x 2 mm. st 1/ Vikt: 0.06 kg Volym: 0.01 dm 3 Dim: Euro R 20 Roth Anslutningskoppling 20 x 2 mm. st 1/ Vikt: 0.06 kg Volym: 0.01 dm 3 Dim: Euro R 20 Roth Kretslock R20 st 1/ För proppning av enskild krets på golvvärmefördelare. Roth Skarvkoppling För skarvning av Roth X-PERT S5 Golvvärmerör. Roth Skarvkoppling 10,5 x 1,3 mm st 1/ Vikt: 0,07 kg Volym: 0,04 dm 3 Roth Skarvkoppling 16 x 2 mm st 1/ Vikt: 0,12 kg Volym: 0,04 dm 3 Roth Skarvkoppling 20 x 2 mm st Vikt: 0,12 kg Volym: 0,04 dm 3 Roth Skarvkoppling För skarvning av Roth Alu-LaserPlus Golvvärmerör. Roth Skarvkoppling 16 x 2 mm Alu-LaserPlus st Vikt: 0,12 kg Volym: 0,04 dm 3 Roth Rörkoppling För övergång från X-PERT S5 Golvvärmerör till inv. R-gänga. Ej för Alu-LaserPlus. Roth Rörkoppling 16 x R 15 inv. gänga st 1/ Vikt: 0,1 kg Volym: 0,04 dm 3 Roth Rörkoppling 20 x R 20 inv. gänga st 1/ Vikt: 0,1 kg Volym: 0,04 dm 3 Roth Rörkoppling För övergång från X-PERT S5 Golvvärmerör till utv. R-gänga. Ej för Alu-LaserPlus. Roth Rörkoppling 10,5 x R 15 utv. gänga st 1/ Vikt: 0,1 kg Volym: 0,04 dm 3 Roth Rörkoppling 16 x R 15 utv. gänga st 1/ Vikt: 0,1 kg Volym: 0,04 dm 3 Roth Rörkoppling 20 x R 20 utv. gänga st 1/ Vikt: 0,1 kg Volym: 0,04 dm 3 28 Roth Boken

15 Kopplingar och ventiler Roth Ändstycke R25 par 1/ Ändstycke till golvvärmefördelare med manuell avluftare samt påfyllnings- och avtappningsanodning. Vikt: 0.2 kg Volym: 0.15 dm 3 Åtgång:1 par / förd. Roth Avstängningsventil rak R25 sats (2 st) par 1/ Kulventil för montering på golvvärmefördelare. Vikt: 0.45 kg Volym: 0.3 dm 3 Dim: R 25 Roth avstängningsventil vinkel R25 sats (2 st) par Kulventil för montering på golvvärmefördelare. Vikt: 0.45 kg Volym: 0.3 dm 3 Dim: R 25 Roth avstängningsventil rak m. term. sats R25 (2st) par 1/ Roth Ventilsats injust./avst. R25 sats liter/minut Golvvärmesystem Roth By-pass Tryckstyrd, R25 st 1/ Automatiskt tryckstyrd by-passventil för montage på golvvärmefördelare. Se sid. 70 Roth Rak koppling R25 lek x R25 inv. par 1/ För montage på Golvvärmefördelare För sammankoppling av flera golvvvärmefördelare mm. Roth Vinkel R25 lek x R25 inv st 1/ För montage på Golvvärmefördelare Roth Boken

16 Kopplingar och ventiler Roth avst.ventil R20 t. GV-förd st 1/ Kulventil för montage på enskilda stick med R20 Eurokonus anslutning. Kan även användas på Roth Fördelarshunt och GVC. Roth termometer R20 t. GV-förd. st 1/ För montage på golvvärmefördelare, GVC eller fördelarshunt. Graderad 0-80 C. Roth isolering t. GV-förd 6-stick st Formgjuten isolering för montage på Roth Golvvärmefördelare Innehåller 2 st block med 6 stick. Storlek (LxBxH): 375 x 70 x 70 mm 30 Roth Boken

17 Shuntgrupper Roth Golvvärmecentral GVC pkt Shuntgrupp med termostatstyrning för inkoppling av en eller flera golvvärmekretsar i befintliga värmesystem. Levereras med cirkulationspump, rumstermostat samt upphängningskonsol. Roth golvvärmecentral levereras internt elektriskt färdigkopplad och ansluts till nät med stickkontakt. Skall kompletteras med erforderliga anslutningskopplingar mot golvvärmerören. Se även separat produktblad. Vikt: 2,6 kg Volym: 7,5 dm 3 Roth Golvvärmecentral GVC, med trådlös styrning pkt Levereras komplett med trådlös reglering ( ) För anslutning av golvvärmerör mot golvvärmecentral skall följande anslutningskopplingar användas. Roth Trådlösreglering GVC pkt Roth Trådlösreglering GVC levereras som ett komplett 230 V system för trådlös reglering av Roth Golvvärmecentral GVC. Systemet levereras komplett innehållande reglermotor, mottagare och rumstermostat. Vikt: 0,8 kg Volym: 3,0 dm 3 Golvvärmesystem Roth Duofördelare st För anslutning av flera kretsar till Roth Golvvärmecentral GVC. Vikt: 0,3 kg Volym: 0,18 dm 3 Åtgång: 2 st. / GVC För anslutning av golvvärmerör mot duofördelare skall följande anslutningskopplingar användas. Roth Anslutningskoppling 10,5 x 1,3 mm. st 1/ Vikt: 0,06 kg Volym: 0,01 dm 3 Dim: Euro R 20 Roth Anslutningskoppling 16 x 2 mm. st 1/ Vikt: 0,06 kg Volym: 0,01 dm 3 Dim: Euro R 20 Roth Anslutningskoppling 20 x 2 mm. st 1/ Vikt: 0,06 kg Volym: 0,01 dm 3 Dim: Euro R 20 Roth Shuntunit-1 för en slinga st Roth Shuntunit-2 för två slingor st Roth Shuntunit-3 för tre slingor st Roth Shuntunit-4 för fyra slingor st Roth ShuntUnit levereras komplett med A-märkt pump, termostatventil, termometer, automatisk avluftare, monteringskonsol och förmonterade fördelarrör. Shunten är färdigmonterad med undantag för avluftare, framledningsventil och termostathuvud som ligger separat i paketen. Roth Boken

18 Shuntgrupper Roth Fördelarshunt AlphaPro Term st Med 3-vägs termisk reglerventil för konstant framledningstemperatur och helautomatiskt varvtalsstyrd cirkulationspump. Fördelarshunten används tillsammans med Roth Golvvärmefördelare och kan på så vis anpassas till önskat antal slingor. Vikt: 7,0 kg Volym: 38 dm3 Roth Fördelarshunt AlphaPro Elektr. st Med 3-vägs ventil och elektronisk reglering för utomhuskompenserad framledningstemperatur samt helautomatiskt varvtalsstyrd cirkulationspump. Fördelarshunten används tillsammans med Roth Golvvärmefördelare och kan på så vis anpassas till önskat antal slingor. Vikt: 7,5 kg Volym: 38 dm3 32 Roth Boken

19 Tillbehör och zonreglering Roth Zonreglering 24 V AC st vägs zonregleringsventil med elektrotermisk reglermotor. Avsedd att användas vid reglering av alla kretsar på en golvvärmefördelare, d.v.s. vid stora öppna ytor. Levereras komplett med ventil, reglermotor, transformator samt rumstermostat. Reglermotorn är i utförande strömlöst öppen. Förpackning om 1 sats i kartong. Vikt: 2.35 kg Volym: 3.6 dm 3 Roth Reglerutrustning med utekompensering pkt till Fördelarshunt Elektronisk reglerutrustning för reglering av framledningstemperaturen för Fördelarshunt PRO, PRO3, Universal och AlphaPro. Roth Rumstermostat till Utekompensering st Rumstermostat som referensgivare i samband med Utekompenserad reglering. Roth Elpanna, mobil st Mobil elkassett på 2 x 4,5 kw. Komplett färdigkopplad elkassett anpassad för Roth Golvvärmefördelare. Används i värmeanläggningar där det är behov för snabb igångsättning av värmeanläggningen. Kapacitet upp till 300 m². Vikt: 17,0 kg Volym: 50,0 dm 3 Golvvärmesystem Roth VVX-paket st Värmeväxlare med erforderlig tillbehörsutrustning för anläggningar upp till 15 kw. Avsedd för värmesystem med höga primärtemperaturer, anläggningar med krav på kontinuerligt sekundärflöde samt vid anläggningar med skilda medier. Levereras komplett med platttvärmeväxlare, cirkulationspump, expansionskärl samt säkerhetsutrustning. Se även separat produktblad. Vikt: 12,0 kg Volym: 38,0 dm 3 Roth Boken

20 Roth Touchline Wave TM trådlös reglering Touchline Wave trådlös reglering Roth Touchline är ett intelligent reglersystem som är lätt och enkelt att installera. Rumtermostaten är endast 19,5 mm djup och finns i vit eller svart högblank. Den trådlösa rumtermostaten är utrustad med den senaste tekniken och finns för standardbatteri med eller utan infraröd golvgivare samt en 230V version. Roth Touchline Wave Kontrollenhet 4 st 1/ Roth Touchline Wave Kontrollenhet 8 st 1/ Roth Touchline Wave Kontrollenhet 12 st 1/ Roth Touchline Wave Termostat std/vit st 1/ Roth Touchline Wave Termostat 230V/vit st 1/ Roth Touchline Wave Termostat IR/vit st 1/ Roth Touchline Wave Termostat, dis svart st 1/ Roth Touchline Wave Termostat, 230V, svart st 1/ Roth Touchline Wave Termostat, IR, svart st 1/ Roth Antenn till kontrollenhet st Roth Repeater st Roth Nätverkssats DLAN 200 Avmini st Roth GSM-modul st Roth Daggpunktsgivare st Roth Boken

21 Roth CABLE TM standard reglering Roth CABLE TM Kopplingslåda st 1/ V AC kopplingslåda som kan användas överallt där individuell reglering av golvvärmesystem önskas. Systemet består av en kopplingslåda som efter behov kan anslutas med 1-12 Roth CABLE rumstermostater. Kopplingslådan kan anslutas med max. 14 reglermotorer, max 3 st per utgång. Vikt: 1,30 kg Volym: 1,88 dm³ Roth CABLE TM Rumstermostat, standard st 1/ V NC rumstermostat för individuell rumsreglering. Används tillsammans med CABLE Kopplingslåda. Vikt: 0,08 kg Volym: 1,18 dm³ Roth CABLE TM Rumstermostat, multi st 1/ V NC rumstermostat för individuell rumsreglering med möjlighet för nattsänkning. Möjlighet för anslutning av golvgivare och max.- eller min. inställningar av temperaturen. Används tillsammans med CABLE Kopplingslåda. Vikt: 0,08 kg Volym: 1,18 dm³ Roth CABLE TM Rumstermostat, inbyggt vred st 1/ V NC rumstermostat för individuell rumsreglering. Har inbyggt vred för inställning av temperaturen. Används tillsammans med CABLE Kopplingslåda. Golvvärmesystem Vikt: 0,08 kg Volym: 1,18 dm³ Roth CABLE TM Täckram st Täckram till Roth CABLE TM Rumstermostater. Vikt: 0,01 kg Volym: 0,01 dm³ Roth Reglermotor, NC 24 V st 1/ NC = strömlöst stängd För montering på Roth Golvvärmefördelare. Avsedd att användas med Roth CABLE och Roth NOVA+ reglersystem. Vikt: 0,10 kg Volym: 0,10 dm³ Roth CABLE TM Golvgivare st Ansluts till rumstermostaten för reglering av golvtemperaturen. Används tillsammans med Roth CABLE Rumstermostat, multi. Vikt: 0,01 kg Volym: 0,01 dm³ Roth Boken
