Företagspresentation Roth Nordic AB

Transkript

1

2 Företagspresentation Roth Nordic AB Administration Roth Nordic AB Regionskontor: - Söderhamn - Stockholm Roth Nordic AB ingår i den nordiska gruppen tillsammans med Danmark, Norge, Finland och Baltikum. Administration och centrallager finns i Frederikssund, utanför Köpenhamn. De nybyggda lokalerna i Frederikssund innehåller även ett showrum där alla de olika installationerna visas i drift. - Jönköping - Göteborg Huvudkontor - Malmö Specificerad distriktsindelning och kontaktuppgifter finns på vår webb Gå in på eller vänd dig till Roth Nordic AB huvudkontor i Malmö för att komma i kontakt med säljare/teknisk support på ditt närmaste regionskontor. Ring på tel eller maila till service@roth-nordic.se Roth Nordic AB ingår som helägt dotterbolag i Roth Industries, Tyskland. Roth koncernen är en av Europas ledande tillverkare av VVS-System och världsledande inom plastteknologin. I koncernen är vi totalt ca st medarbetare och omsätter 2,3 miljarder Sek. Förfrågningar gällande offerter och golvvärmeritningar görs till service@roth-nordic.se eller faxas till

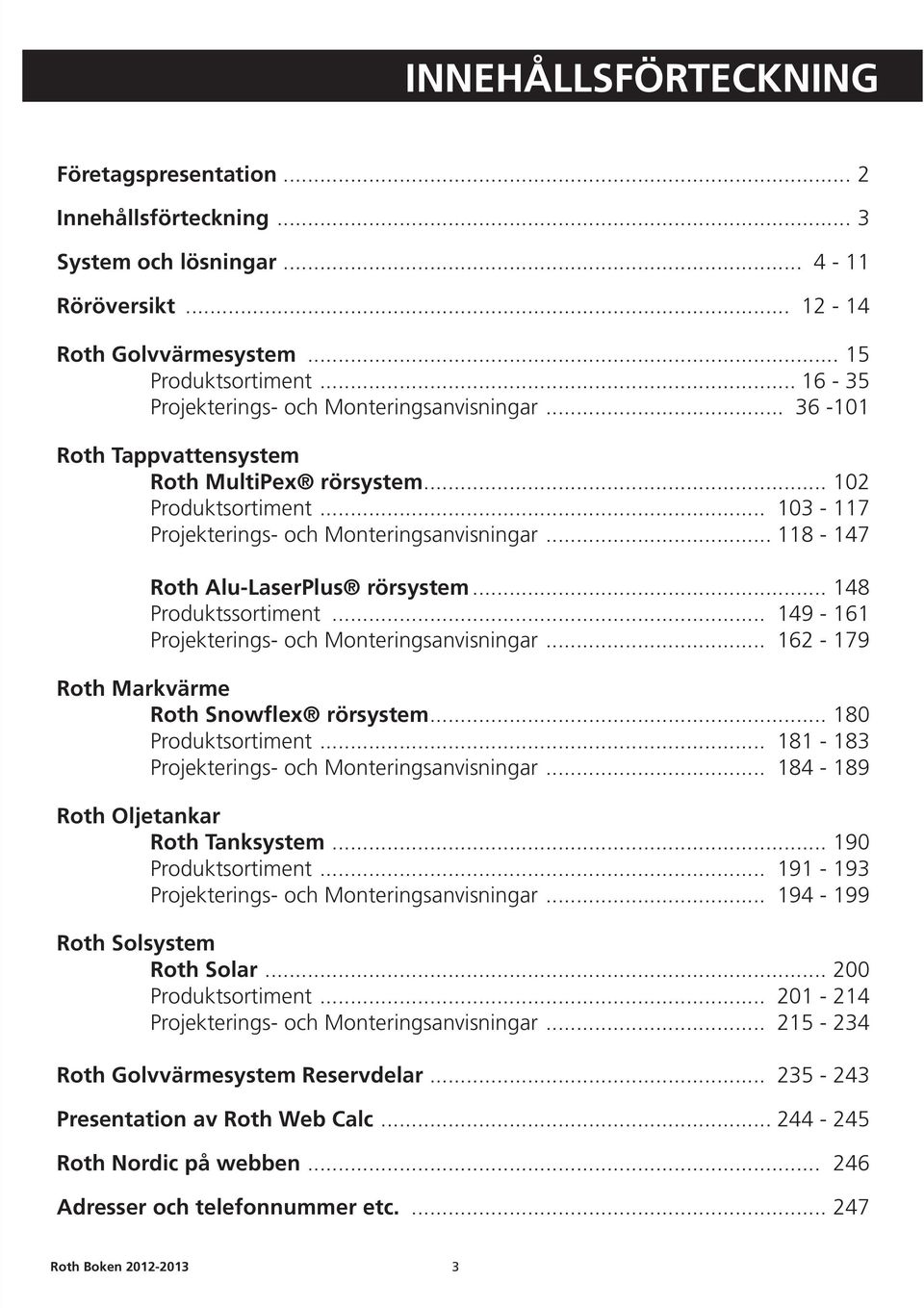

3 INNEHÅLLSFÖRTECKNING Företagspresentation... 2 Innehållsförteckning... 3 System och lösningar Röröversikt Roth Golvvärmesystem Produktsortiment Projekterings- och Monteringsanvisningar Roth Tappvattensystem Roth MultiPex rörsystem Produktsortiment Projekterings- och Monteringsanvisningar Roth Alu-LaserPlus rörsystem Produktssortiment Projekterings- och Monteringsanvisningar Roth Markvärme Roth Snowflex rörsystem Produktsortiment Projekterings- och Monteringsanvisningar Roth Oljetankar Roth Tanksystem Produktsortiment Projekterings- och Monteringsanvisningar Roth Solsystem Roth Solar Produktsortiment Projekterings- och Monteringsanvisningar Roth Golvvärmesystem Reservdelar Presentation av Roth Web Calc Roth Nordic på webben Adresser och telefonnummer etc Roth Boken

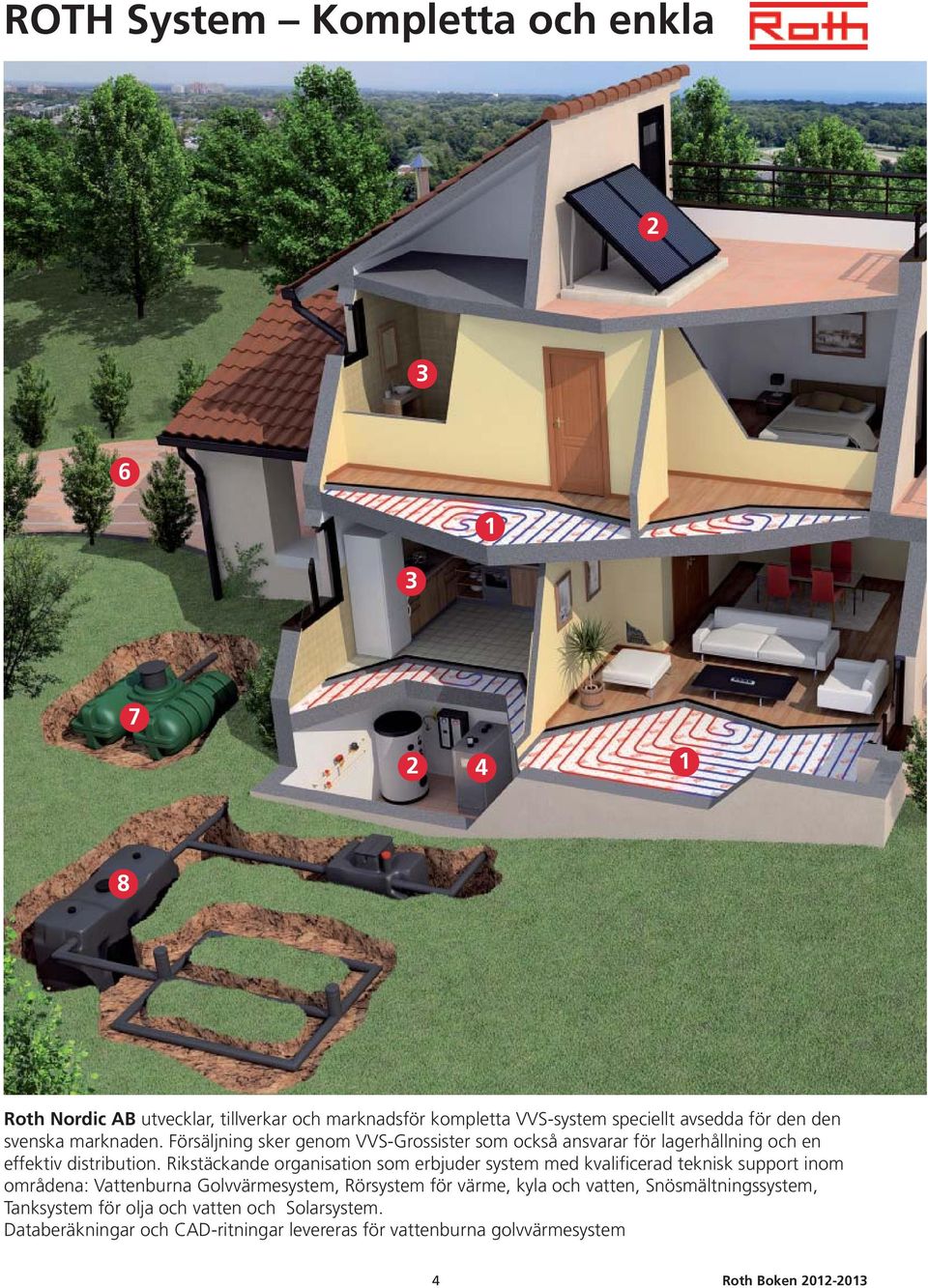

4 ROTH System Kompletta och enkla Roth Nordic AB utvecklar, tillverkar och marknadsför kompletta VVS-system speciellt avsedda för den den svenska marknaden. Försäljning sker genom VVS-Grossister som också ansvarar för lagerhållning och en effektiv distribution. Rikstäckande organisation som erbjuder system med kvalificerad teknisk support inom områdena: Vattenburna Golvvärmesystem, Rörsystem för värme, kyla och vatten, Snösmältningssystem, Tanksystem för olja och vatten och Solarsystem. Databeräkningar och CAD-ritningar levereras för vattenburna golvvärmesystem 4 Roth Boken

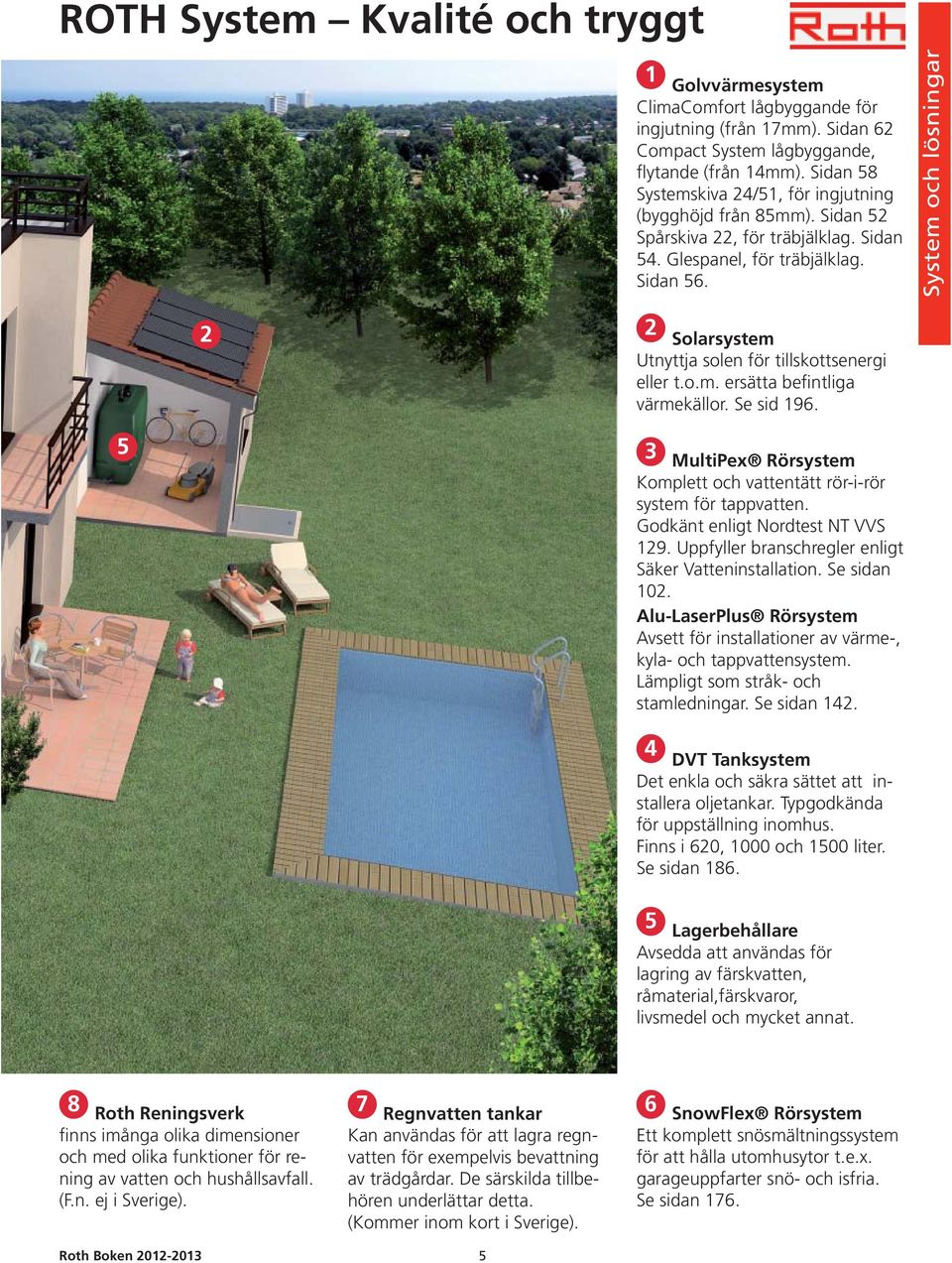

5 ROTH System Kvalité och tryggt 1 Golvvärmesystem ClimaComfort lågbyggande för ingjutning (från 17mm). Sidan 62 Compact System lågbyggande, flytande (från 14mm). Sidan 58 Systemskiva 24/51, för ingjutning (bygghöjd från 85mm). Sidan 52 Spårskiva 22, för träbjälklag. Sidan 54. Glespanel, för träbjälklag. Sidan 56. System och lösningar 2 2 Solarsystem Utnyttja solen för tillskottsenergi eller t.o.m. ersätta befintliga värmekällor. Se sid MultiPex Rörsystem Komplett och vattentätt rör-i-rör system för tappvatten. Godkänt enligt Nordtest NT VVS 129. Uppfyller branschregler enligt Säker Vatteninstallation. Se sidan 102. Alu-LaserPlus Rörsystem Avsett för installationer av värme-, kyla- och tappvattensystem. Lämpligt som stråk- och stamledningar. Se sidan DVT Tanksystem Det enkla och säkra sättet att installera oljetankar. Typgodkända för uppställning inomhus. Finns i 620, 1000 och 1500 liter. Se sidan Lagerbehållare Avsedda att användas för lagring av färskvatten, råmaterial,färskvaror, livsmedel och mycket annat. 8 Roth Reningsverk finns imånga olika dimensioner och med olika funktioner för rening av vatten och hushållsavfall. (F.n. ej i Sverige). Roth Boken Regnvatten tankar Kan användas för att lagra regnvatten för exempelvis bevattning av trädgårdar. De särskilda tillbehören underlättar detta. (Kommer inom kort i Sverige). 5 6 SnowFlex Rörsystem Ett komplett snösmältningssystem för att hålla utomhusytor t.e.x. garageuppfarter snö- och isfria. Se sidan 176.

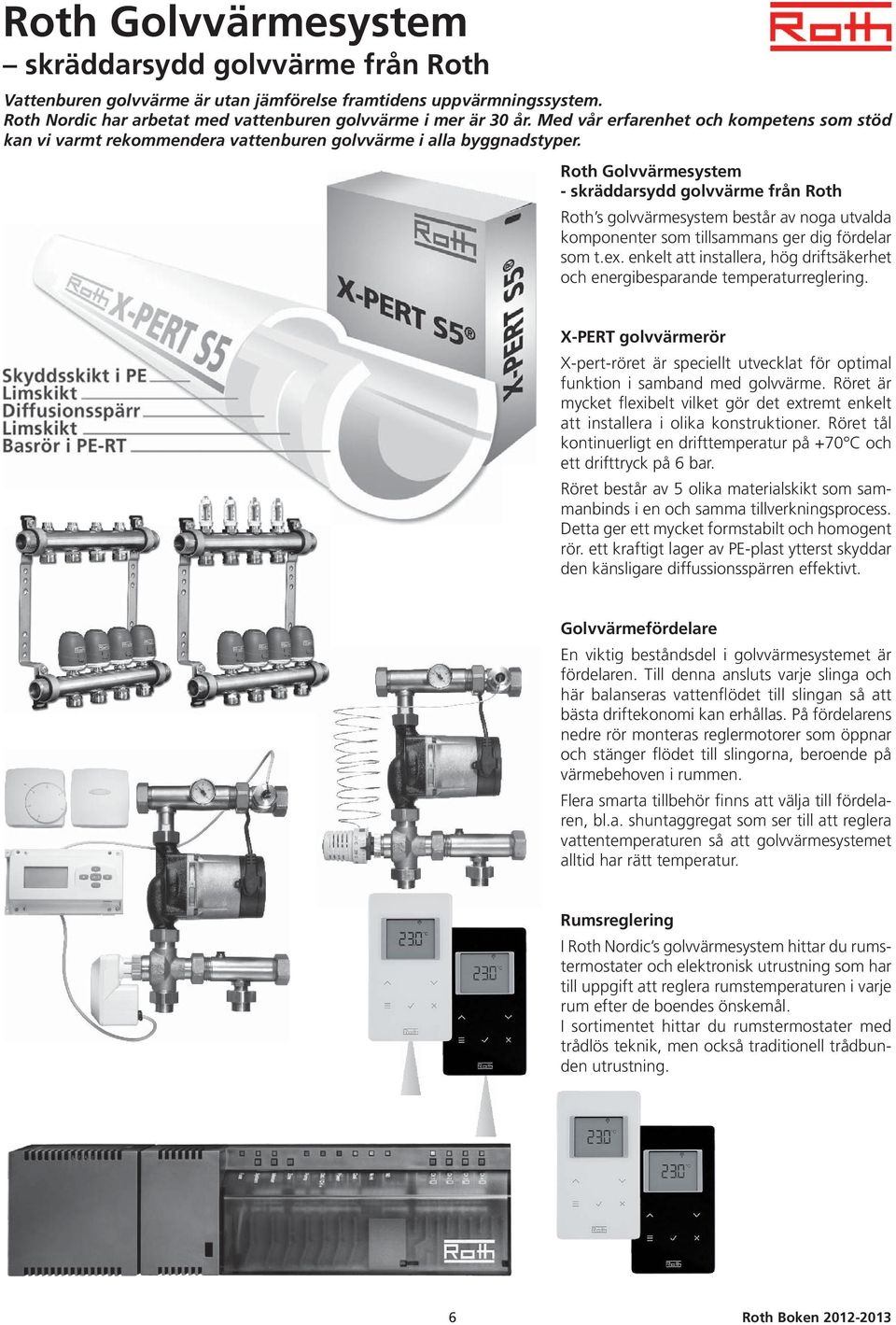

6 Roth Golvvärmesystem skräddarsydd golvvärme från Roth Vattenburen golvvärme är utan jämförelse framtidens uppvärmningssystem. Roth Nordic har arbetat med vattenburen golvvärme i mer är 30 år. Med vår erfarenhet och kompetens som stöd kan vi varmt rekommendera vattenburen golvvärme i alla byggnadstyper. Roth Golvvärmesystem - skräddarsydd golvvärme från Roth Roth s golvvärmesystem består av noga utvalda komponenter som tillsammans ger dig fördelar som t.ex. enkelt att installera, hög driftsäkerhet och energibesparande temperaturreglering. X-PERT golvvärmerör X-pert-röret är speciellt utvecklat för optimal funktion i samband med golvvärme. Röret är mycket flexibelt vilket gör det extremt enkelt att installera i olika konstruktioner. Röret tål kontinuerligt en drifttemperatur på +70 C och ett drifttryck på 6 bar. Röret består av 5 olika materialskikt som sammanbinds i en och samma tillverkningsprocess. Detta ger ett mycket formstabilt och homogent rör. ett kraftigt lager av PE-plast ytterst skyddar den känsligare diffussionsspärren effektivt. Golvvärmefördelare En viktig beståndsdel i golvvärmesystemet är fördelaren. Till denna ansluts varje slinga och här balanseras vattenflödet till slingan så att bästa driftekonomi kan erhållas. På fördelarens nedre rör monteras reglermotorer som öppnar och stänger flödet till slingorna, beroende på värmebehoven i rummen. Flera smarta tillbehör finns att välja till fördelaren, bl.a. shuntaggregat som ser till att reglera vattentemperaturen så att golvvärmesystemet alltid har rätt temperatur. Rumsreglering I Roth Nordic s golvvärmesystem hittar du rumstermostater och elektronisk utrustning som har till uppgift att reglera rumstemperaturen i varje rum efter de boendes önskemål. I sortimentet hittar du rumstermostater med trådlös teknik, men också traditionell trådbunden utrustning. 6 Roth Boken

7 Roth MultiPex Rörsystem Modern installationsteknik för värme, kyla och tappvatten Roth MultiPex är ett universalrör godkänt för värme-, kyl- och tappvatteninstallationer. Röret är av typ PE-Xc vilket står för elektronstråleförnätad polyetylen. En utvändig diffusionspärr av EVOH (etylenvinylalkohol) förhindrar syretillförsel till systemet. MultiPex -rören finns i dim mm. Roth MultiPex rörsystem blev i mars 2005 godkänt enligt Nordtest NT VVS 129. Med Nordtest godkännandet uppfyller MultiPex -systemet Boverkets föreslagna rekommendationer för hur vattenskadesäkra tappvatteninstallationer skall utföras. Godkännandet omfattar hela systemet. Diffusionsspärr Lim PEX-c System och lösningar Roth MultiPex rörsystem består av produkter som tillsammans ger dig som installatör unik möjlighet till att installera ett vattenskadesäkert tappvattensystem. Systemet innehåller vattentäta fördelarskåp, tappvattenfördelare med instickskopplingar, rör-i-rör för distribution av vatten med montagehjälpmedel samt väggdosor- och genomföringar. Roth Boken

8 Roth Alu-LaserPlus Rörsystem fem-skikts rör för värme, kyla och tappvatten Roth Alu-LaserPlus systemet är avsett för installationer av värme-, kyl- och tappvatten system. Röret är uppbyggt av ett innerrör av PE-RT. Mellanskiktet består av ett tunt lager av aluminium för att ge röret dess formstabilitet och diffusionsspärr. Ytterst är röret belagt med ytterligare ett lager av PE-RT. Yttersta lagret skyddar då röret effektivt mot mekanisk påverkan vid transporter och installation. Aluminiummanteln är lasersvetsad för bästa toleransnoggrannhet och homogenitet. Drifttemperatur kortvarigt +95 C, kontinuerligt +70 C, max drifttryck: 10 bar. Rören sammanfogas enligt den moderna tekniken med pressverktyg. Ytterrör av PE-RT Lim Aluminium Lim Innerrör av PE-RT Roth Alu-LaserPlus rörsystem består av rör och kopplingar i högsta kvalitet. Systemet lämpar sig mycket väl för stråk i källare, undercentraler samt i värme- och vattenstammar. Till sammanfogning av rören används Roth PressCheck-kopplingar. Rör och kopplingar tillveras av Roth i dimension 16 till 63 mm. 8 Roth Boken

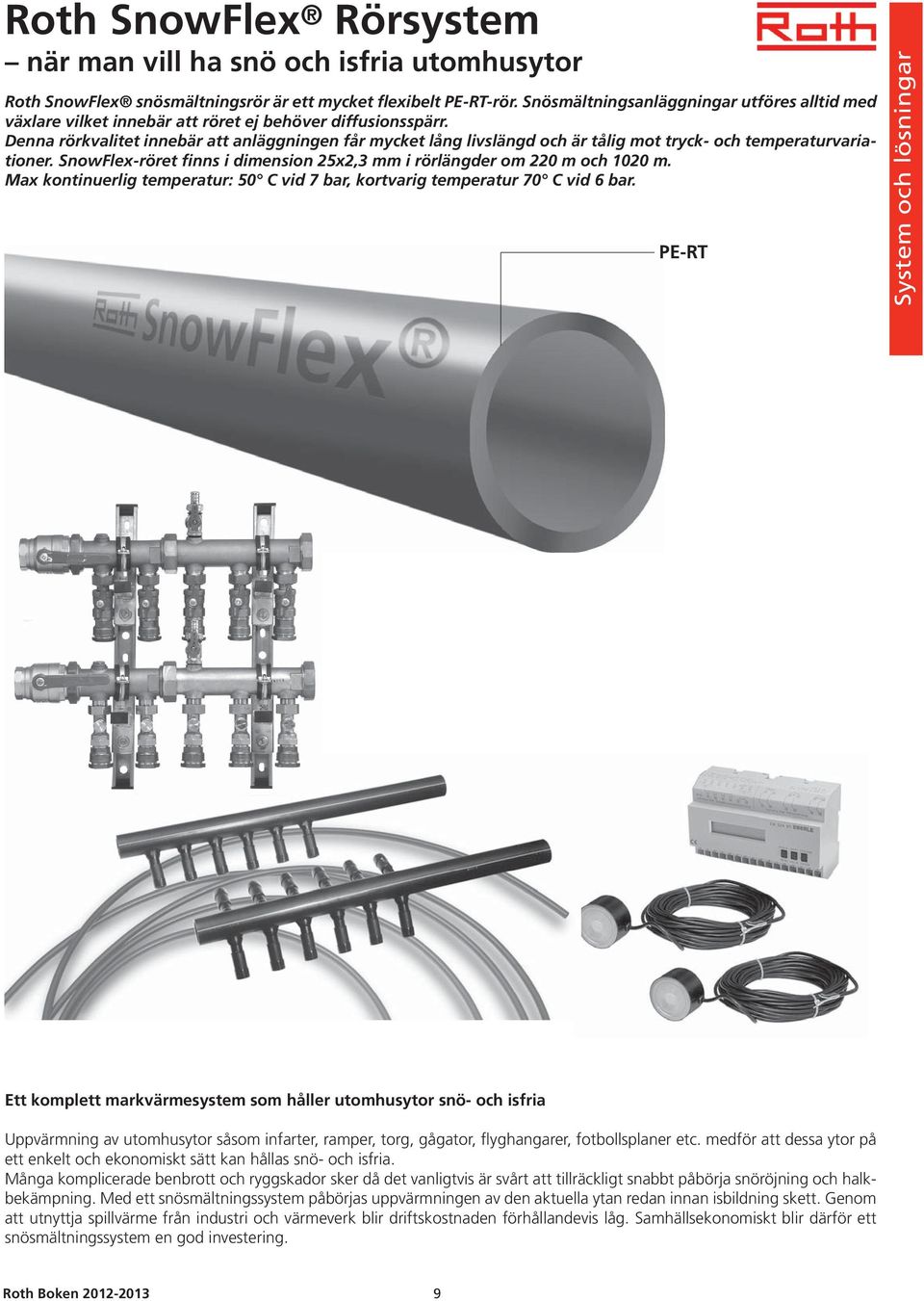

9 Roth SnowFlex Rörsystem när man vill ha snö och isfria utomhusytor Roth SnowFlex snösmältningsrör är ett mycket flexibelt PE-RT-rör. Snösmältningsanläggningar utföres alltid med växlare vilket innebär att röret ej behöver diffusionsspärr. Denna rörkvalitet innebär att anläggningen får mycket lång livslängd och är tålig mot tryck- och temperaturvariationer. SnowFlex-röret finns i dimension 25x2,3 mm i rörlängder om 220 m och 1020 m. Max kontinuerlig temperatur: 50 C vid 7 bar, kortvarig temperatur 70 C vid 6 bar. PE-RT System och lösningar Ett komplett markvärmesystem som håller utomhusytor snö- och isfria Uppvärmning av utomhusytor såsom infarter, ramper, torg, gågator, flyghangarer, fotbollsplaner etc. medför att dessa ytor på ett enkelt och ekonomiskt sätt kan hållas snö- och isfria. Många komplicerade benbrott och ryggskador sker då det vanligtvis är svårt att tillräckligt snabbt påbörja snöröjning och halkbekämpning. Med ett snösmältningssystem påbörjas uppvärmningen av den aktuella ytan redan innan isbildning skett. Genom att utnyttja spillvärme från industri och värmeverk blir driftskostnaden förhållandevis låg. Samhällsekonomiskt blir därför ett snösmältningssystem en god investering. Roth Boken

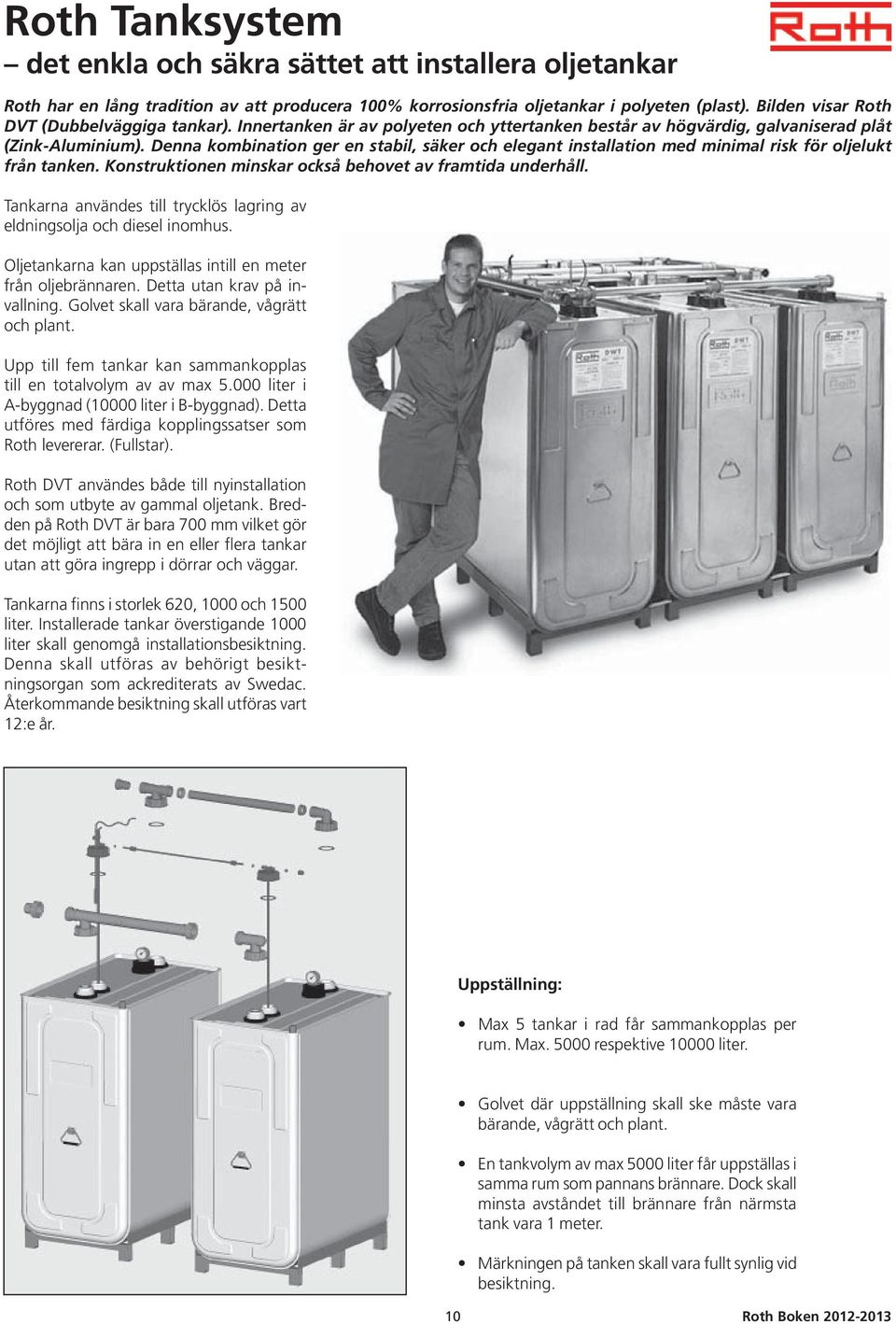

10 Roth Tanksystem det enkla och säkra sättet att installera oljetankar Roth har en lång tradition av att producera 100% korrosionsfria oljetankar i polyeten (plast). Bilden visar Roth DVT (Dubbelväggiga tankar). Innertanken är av polyeten och yttertanken består av högvärdig, galvaniserad plåt (Zink-Aluminium). Denna kombination ger en stabil, säker och elegant installation med minimal risk för oljelukt från tanken. Konstruktionen minskar också behovet av framtida underhåll. Tankarna användes till trycklös lagring av eldningsolja och diesel inomhus. Oljetankarna kan uppställas intill en meter från oljebrännaren. Detta utan krav på invallning. Golvet skall vara bärande, vågrätt och plant. Upp till fem tankar kan sammankopplas till en totalvolym av av max liter i A-byggnad (10000 liter i B-byggnad). Detta utföres med färdiga kopplingssatser som Roth levererar. (Fullstar). Roth DVT användes både till nyinstallation och som utbyte av gammal oljetank. Bredden på Roth DVT är bara 700 mm vilket gör det möjligt att bära in en eller flera tankar utan att göra ingrepp i dörrar och väggar. Tankarna finns i storlek 620, 1000 och 1500 liter. Installerade tankar överstigande 1000 liter skall genomgå installationsbesiktning. Denna skall utföras av behörigt besiktningsorgan som ackrediterats av Swedac. Återkommande besiktning skall utföras vart 12:e år. Uppställning: Max 5 tankar i rad får sammankopplas per rum. Max respektive liter. Golvet där uppställning skall ske måste vara bärande, vågrätt och plant. En tankvolym av max 5000 liter får uppställas i samma rum som pannans brännare. Dock skall minsta avståndet till brännare från närmsta tank vara 1 meter. Märkningen på tanken skall vara fullt synlig vid besiktning. 10 Roth Boken

11 Roth Solvärmesystem Ett komplett sortiment för vattenburen solvärme Solen skänker jorden enorma energimängder. Om man kunde tillvarata all energi som strålar mot jorden under en halvtimme skulle den räcka för att tillgodose hela världens energibehov under ett helt år. Roth har tagit ett steg in i framtiden när det gäller installationer av solfångarsystem i syfte att skapa en optimal utvidgning av företagets värmedistributionssystem: Idag är Roth Nordic AB ett väletablerat företag med heltäckande sortiment inom vattenburen golvvärme och distribution av vatten för exempelvis radiatorsystem och tappvatten. Teknologin må vara ny, men inte den höga standarden som utmärker Roth och som gjort företaget känt. Solfångarsystemen från Roth är kompletta och högpresterande. Eftersom utformningen av systemen görs individuellt kan man tillgodose 2/3 av en familjs årliga, genomsnittliga energiförbrukning när det gäller distributionen av varmvatten. System och lösningar När detta kombineras med Roth värmesystem kan det samlade tillskottet av solenergi göra en väsentlig skillnad. Anpassade lösningar Roth erbjuder ready-to-install-system. Från standardinstallationer för varmvatten till komplexa installationer för värmetillförsel till värmesystem. Du kommer alltid att hitta den rätta lösningen för varje applikation gällande Roth Solfångare, Roth Solarstation, Roth Kontrollenhet och Roth Solartank. Komponenterna är perfekt avstämda mot varandra vilket garanterar optimal funktion och pålitlighet. När vi har valt olika material har vi lagt särskilt stor vikt vid hållbarheten och att produkterna skall vara lätta att installera. Därför kan man tillgodogöra sig synergieffekterna för det kompletta systemet eftersom man får ett behovsanpassat system. Roth Boken

12 Roth Röröversikt För värme, kyla och tappvatten Roth är en av Europas största tillverkare av rör för värme och sanitet. Produktionen är kvalitetssäkrad enligt 9001 samt övervakad av en rad oberoende provningsorgan. Råmaterialet blir grundligt testat innan det blir godkänt för produktionen. Genom en innovativ och kvalitativ produktutveckling har nedanstående välkända och välrenommerade varumärken utvecklats. Egen tillverkning av rör hjätat i våra system är en viktigt del av verksamhetens fundament. Roth producerar mer än 80 milj. meter per år. Kontroll och säkerhet Intern kontroll ingår i Roth Nordic som en avgörande och högt prioriterad aktivitet. Den interna kontrollen börjar när råvarorna levereras till oss och slutar inte förrän vi levererat det kompletta systemet till vår kund. Internkontrollen hos Roth Nordic har inte bara med organisationen att göra. Det handlar om inställning, prioritering och långsiktig tankegång. Extern kontroll och övervakning försiggår löpande hos Roth Nordic och i ett nära samarbete med erkända nationella och internationella organisationer som Boverket, DIN, TÜV, ISO, Lloyd s Register, DVGW, KIWA och många fler. 12 Roth Boken

13 Röröversikt - Tekniska data Ytter- Gods- Inner- Vatten- Max. Max. diameter tjocklek diameter innehåll drifttryck drifttemp. (mm) (mm) (mm) (ltr/m) (bar) ( C) X-pert S5 Golvvärmerör 10,5 1,3 7,9 0,049 6,0 70,0 16,0 2,0 12,0 0,113 20,0 2,0 16,0 0,201 MultiPex rör 12,0 2,0 8,0 0,050 10,0 70,0 15,0 2,5 10,0 0,079 18,0 2,5 13,0 0,133 22,0 3,0 16,0 0,201 28,0 4,0 20,0 0,314 32,0 4,4 23,2 0,423 Alu-LaserPlus rör 16,0 2,0 12,0 0,113 10,0 70,0 20,0 2,0 16,0 0,201 26,0 3,0 20,0 0,314 32,0 3,0 26,0 0,531 40,0 3,5 33,0 0,855 50,0 4,0 42,0 1,385 63,0 4,5 54,0 2,289 Röröversikt SnowFlex 25,0 2,3 20,4 0,327 4,0 70,0 Roth Boken

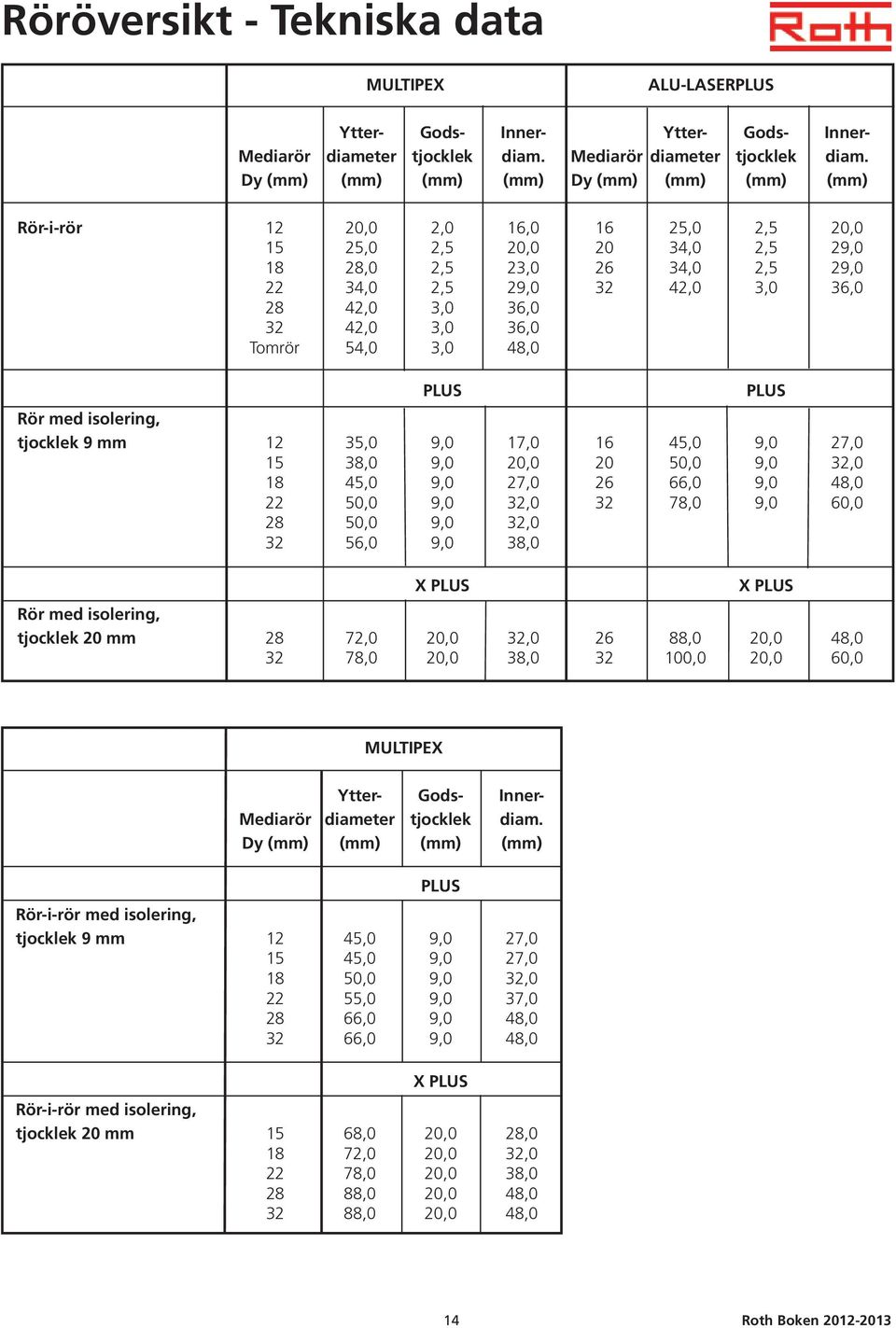

14 Röröversikt - Tekniska data MULTIPEX ALU-LASERPLUS Ytter- Gods- Inner- Ytter- Gods- Inner- Mediarör diameter tjocklek diam. Mediarör diameter tjocklek diam. Dy (mm) (mm) (mm) (mm) Dy (mm) (mm) (mm) (mm) Rör-i-rör 12 20,0 2,0 16, ,0 2,5 20, ,0 2,5 20, ,0 2,5 29, ,0 2,5 23, ,0 2,5 29, ,0 2,5 29, ,0 3,0 36, ,0 3,0 36, ,0 3,0 36,0 Tomrör 54,0 3,0 48,0 PLUS PLUS Rör med isolering, tjocklek 9 mm 12 35,0 9,0 17, ,0 9,0 27, ,0 9,0 20, ,0 9,0 32, ,0 9,0 27, ,0 9,0 48, ,0 9,0 32, ,0 9,0 60, ,0 9,0 32, ,0 9,0 38,0 X PLUS X PLUS Rör med isolering, tjocklek 20 mm 28 72,0 20,0 32, ,0 20,0 48, ,0 20,0 38, ,0 20,0 60,0 MULTIPEX Ytter- Gods- Inner- Mediarör diameter tjocklek diam. Dy (mm) (mm) (mm) (mm) PLUS Rör-i-rör med isolering, tjocklek 9 mm 12 45,0 9,0 27, ,0 9,0 27, ,0 9,0 32, ,0 9,0 37, ,0 9,0 48, ,0 9,0 48,0 X PLUS Rör-i-rör med isolering, tjocklek 20 mm 15 68,0 20,0 28, ,0 20,0 32, ,0 20,0 38, ,0 20,0 48, ,0 20,0 48,0 14 Roth Boken

15 Roth Golvvärmesystem Produktsortiment... VARME- living OG full SANITÆRTEKNIK of energy!

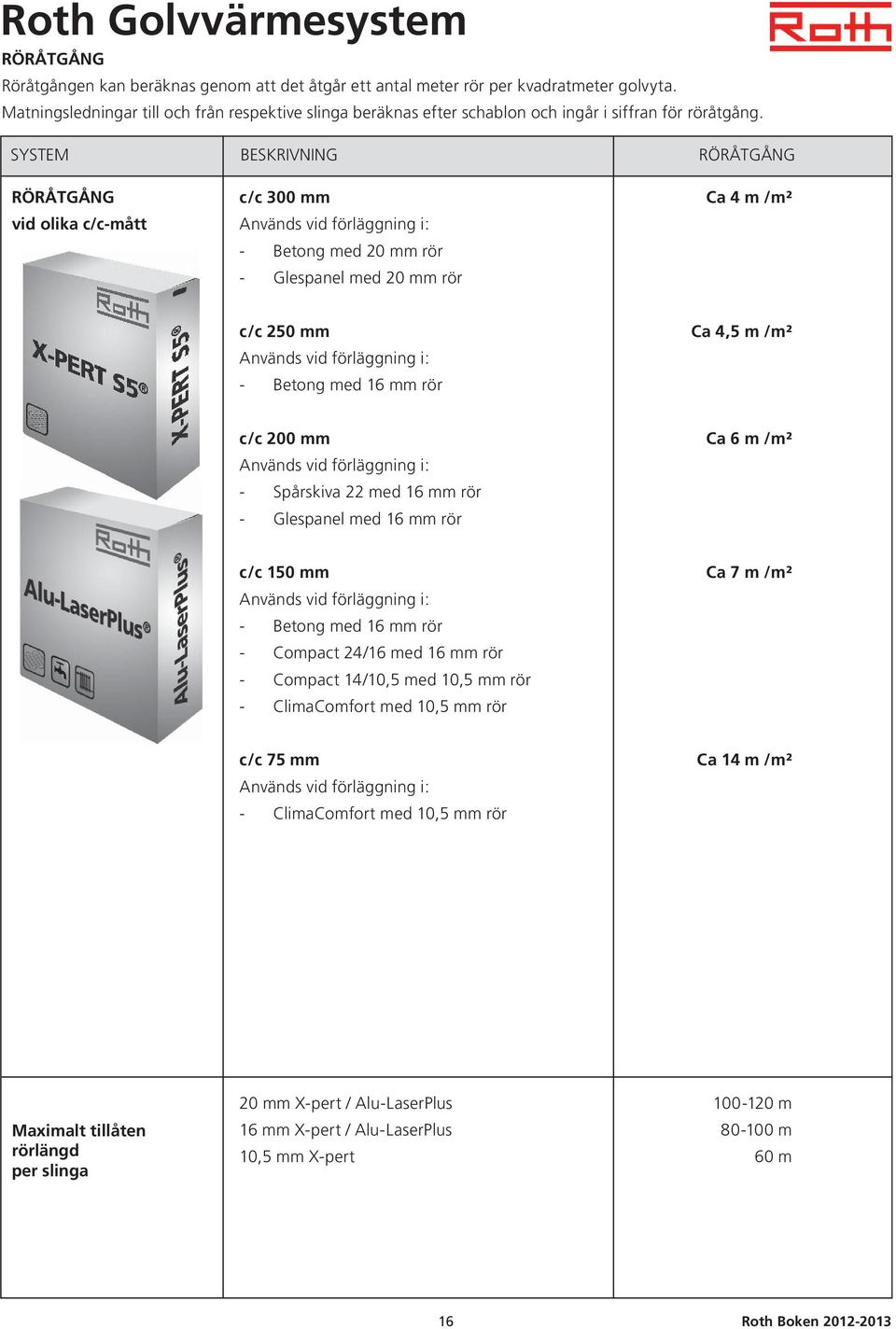

16 Roth Golvvärmesystem RÖRÅTGÅNG Röråtgången kan beräknas genom att det åtgår ett antal meter rör per kvadratmeter golvyta. Matningsledningar till och från respektive slinga beräknas efter schablon och ingår i siffran för röråtgång. SYSTEM BESKRIVNING RÖRÅTGÅNG RÖRÅTGÅNG vid olika c/c-mått c/c 300 mm Används vid förläggning i: - Betong med 20 mm rör - Glespanel med 20 mm rör Ca 4 m /m² c/c 250 mm Används vid förläggning i: - Betong med 16 mm rör Ca 4,5 m /m² c/c 200 mm Används vid förläggning i: - Spårskiva 22 med 16 mm rör - Glespanel med 16 mm rör Ca 6 m /m² c/c 150 mm Används vid förläggning i: - Betong med 16 mm rör - Compact 24/16 med 16 mm rör - Compact 14/10,5 med 10,5 mm rör - ClimaComfort med 10,5 mm rör Ca 7 m /m² c/c 75 mm Används vid förläggning i: - ClimaComfort med 10,5 mm rör Ca 14 m /m² Maximalt tillåten rörlängd per slinga 20 mm X-pert / Alu-LaserPlus m 16 mm X-pert / Alu-LaserPlus m 10,5 mm X-pert 60 m 16 Roth Boken

17 Roth Golvvärmerör ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. Roth X-PERT S5 golvvärmerör Roth X-PERT S5 är ett 5 skikts rör med inbyggd diffusionsspärr. Kärnan i röret är PE(polyeten). Genom att tillföra additiver erhålles ett rör som klarar högre temperatur, RT (Raised Temperature), X står för den materialförädling som Roth utvecklat. S5 står för 5 skikt; innerrör, lim, diffusionspärr, lim, skyddande PE. Alla 5 skikten extruderas samtidigt vilket innebär att Roth X-PERT S5 blir ett homogent, flexibelt och stryktåligt golvvärmerör. Max driftstemperatur: 70 C, kortvarigt 100 C Max driftstryck: 6 bar. Roth X-pert S5 Golvvärmerör. Roth X-PERT S5 Golvvärmerör 10,5 x 1,3 mm 70 m 10 kart Roth X-PERT S5 Golvvärmerör 10,5 x 1,3 mm 200 m 10 kart Roth X-PERT S5 Golvvärmerör 16 x 2,0 mm 90 m 6 kart Roth X-PERT S5 Golvvärmerör 16 x 2,0 mm 200 m 4 kart Roth X-PERT S5 Golvvärmerör 16 x 2,0 mm 650 m 2 kart Roth X-PERT S5 Golvvärmerör 20 x 2,0 mm 120 m 6 kart Roth X-PERT S5 Golvvärmerör 20 x 2,0 mm 240 m 4 kart Roth X-PERT S5 Golvvärmerör 20 x 2,0 mm 600 m 3 ring Golvvärmesystem Roth Alu-LaserPlus Alu-LaserPlus rörsystem är ett universalrör för installationer av värme-, kyl- och tappvattenanläggningar. Röret är uppbyggt av två lager PE-RT-rör med ett lager av aluminium emellan. Rören sammanfogas med PressCheck presskopplingar i avzinkningshärdig mässing eller i PPSU. Max driftstemperatur: 70 C, kortvarigt 95 C Max driftstryck: 10 bar. Typgodkännande: Swedcert nr: 0797 Roth Alu-LaserPlus Golvvärmerör 16 x 2,0 mm (till Spårskiva 22 mm, och Glespanel) Roth Alu-LaserPlus rör 16 x 2,0 mm, 50m 12 kart Roth Alu-LaserPlus rör 16 x 2,0 mm, 100m 7 kart Roth Alu-LaserPlus rör 16 x 2,0 mm, 240m 4 kart Roth Alu-LaserPlus rör 16 x 2,0 mm, 500m 2 kart Roth Alu-LaserPlus rör 20 x 2,0 mm, 100m 6 kart Roth Alu-LaserPlus rör 20 x 2,0 mm, 240m 4 kart Roth Boken

18 Golvvärme för ingjutning ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. Roth Systemskiva 24/51 pkt Förläggningsskiva med integrerade hållare för 16 och 20 mm rör, avsedd för installationer med krav stegljudsdämning och isolering i mellanbjälklag. Isoleringstjocklek: 24 mm. Total bygghöjd: 51 mm. Möjliga röravstånd: 100, 150, 200, 250 mm o.s.v. Värmekonduktivitet: W / m K Densitet: 30kg/m 3 Förpackning: 13 skivor = 12,48 m 2 Vikt: 13,6 kg / förpackning. Volym: 288 dm 3 / förpackning. Material: Expanderad polystyren. Roth ClimaComfort Systemskiva 10,5 pkt Förläggningsskiva med självhäftande undersida för förläggning av X-pert-rör 10,5x1,3mm. Total bygghöjd: 17 mm. Möjliga röravstånd: 75, 150, 225, 300 mm o.s.v. Förpackning: 5 skivor = 3,92 m 2 Vikt: 5,7 kg / förpackning Volym: 65 dm 3 / förpackning Roth ClimaComfort FLOW säck Självutjämnande avjämningsmassa. Avsedd för ingjutning av Roth ClimaComfort systemskiva. Vikt: 25 kg Volym: 17 dm 3 Materialförbrukning: Ca 29 kg per m² vid en tjocklek av 17mm. Torktid: 24h/10mm Max.tjocklek: 50mm Roth ClimaComfort kantisolering, 25 m st 1/ Användes tillsammans med ClimaComfort Systemskiva Höjd: 80mm Vikt: 1 kg/ rulle Volym: 17 dm3 18 Roth Boken

19 Golvvärme för ingjutning ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. Roth Golvvärmelist Golvvärmelist för installationer med Roth Golvvärme rör, där erforderlig tilläggsisolering är tillgodosedd. Avsedd att fästas mot EPS-isolering med Roth Rörhållarbygel, eller mot armeringsnät. Möjliga röravstånd 100, 150, 200 osv. Roth Golvvärmelist 10,5 st 1/16/ Total bygghöjd: 15,5 mm. 448 Vikt: 0,4 kg. Volym: 1,1 dm 3 Längd: 2 m. Materialförbrukning: 1 st / m 2 Roth Golvvärmelist 16 st 1/16/ Total bygghöjd: 25 mm. 448 Vikt: 0,5 kg. Volym: 1,85 dm 3 Längd: 2 m. Materialförbrukning: 0,5 st / m 2 Roth Golvvärmelist 20 st 1/16/ Total bygghöjd: 32 mm. 448 Vikt: 0,98 kg. Volym: 2,6 dm 3 Längd: 2 m. Materialförbrukning: 0,5 st / m 2 Golvvärmesystem Roth Boken

20 Golvvärme för träbjälklag ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. Roth Spårskiva 22 st 1/ Spontad golvspånskiva med integrerade spår, c/c 200 mm, för Roth golvvärmerör 16 x 2 mm. Bygghöjd: 22 mm. inklusive rör Förpackning: 1 st. om 1.08 m 2 Vikt: 17.9 kg Volym: 24.5 dm 3 Materialåtgång: ca. 1 st/m² Längd: 1800 mm, Bredd: 600 mm, Höjd: 22 mm Roth Vändskiva 22 st 1/ Spontad golvspånskiva med integrerade spår, c/c 200 mm, för Roth golvvärmerör 16 x 2 mm. Bygghöjd: 22 mm. inklusive rör Förpackning: 1 st. om 0.36 m 2 Vikt: 5.4 kg Volym: 7.9 dm 3 Materialåtgång: 0,6 st / löpmeter vändning Längd: 595 mm, Bredd: 600, Höjd: 22 mm Roth Vändskiva Allround st 1/ Unik vändskiva med urfrästa spår i golvplanet vilket medför en enklare förläggning och högre verkningsgrad. Avsedd för golvvärmerör 16 mm. Spår c/c 200 mm. Bygghöjd: 22 mm. inklusive rör Förpackning: 1 st. om 0.48 m 2 Vikt: 7,0 kg Materialåtgång: 0,8 st / löpmeter vändning Längd: 600 mm, Bredd: 800 mm, Höjd: 22 mm Roth Universal Spånskivesystem st 1/ mm golvspånskiva med utfrästa spår. Skivorna är spontade i alla kanter. Det finns inga vändskivor till Universal Spånskivesystem, utan vändningar görs med en fräs på plats. Värmefördelningsplåtarna är samma som till Roth Spårskiva Roth Boken

21 Golvvärme för träbjälklag ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. Roth Värmefördelningsplåt 16 / 0,3 mm st 1/ Aluminiumplåt för värmefördelning till golvytan. Avsedd för spårskivor i träbjälklag. Tjocklek: 0,3 mm. Vikt: 0,18 kg. Förpackning: 40 st.= 57,8 dm 3 Materialåtgång: 4 st/m² Knäckanvisning: 20, 60 och 40 mm. Längd: 1200 mm. Bredd: 160 mm. Roth Värmefördelningsplåt 16 / 0,5 mm st 1/ Aluminiumplåt för värmefördelning till golvytan. Avsedd för glespanel i träbjälklag vid c/c 200 mm med spårbredd 19 mm. Tjocklek: 0,5 mm. Vikt: 0,34 kg. Förpackning: 40 st.= 57,8 dm 3 Materialåtgång: 4 st/m² Knäckanvisning: 20, 60 och 40 mm. Längd: 1200 mm. Bredd: 180 mm. Roth Värmefördelningsplåt 16 / 0,7 mm st 1/ Aluminiumplåt för värmefördelning till golvytan. Avsedd för glespanel i träbjälklag vid c/c 300 mm med spårbredd 19 mm. Tjocklek: 0,7 mm. Vikt: 0,65 kg. Förpackning: 20 st.= 57,8 dm 3 Materialåtgång: 3 st/m² Knäckanvisning: 20, 60 och 40 mm. Längd: 1200 mm. Bredd: 260 mm. Golvvärmesystem Roth Värmefördelningsplåt 20 / 0,5 mm st 1/ Aluminiumplåt för värmefördelning till golvytan. Avsedd för glespanel i träbjälklag vid c/c 300 mm med spårbredd 23 mm. Tjocklek: 0,5 mm. Vikt: 0,65 kg. Förpackning: 18 st.= 57,8 dm³ Materialåtgång: 3 st/m² Knäckanvisning: 20, 40 och 60 cm. Längd: 1200 mm. Bredd: 260 mm. Roth Boken

22 Golvvärme, flytande ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. Roth Compactsystem 14 / 10,5, 8,9 m 2 pkt Lågbyggande golvvärmesystem med hög värmeavgivning. Komplett inkl. färdiglimmad al-plåt på spårade styroporskivor (10 st) med utfrästa spår (c/c 150), vändskivor (6 st) och fördelningsskivor (12 st). Avsedda för Roth golvvärmerör 10,5 x 1,3 mm Densitet: 50 kg/m 3 Värmekonduktivitet : 0,031 W/mK Täckande yta: 8,9 m 2 Bygghöjd: 14 mm Kartongstorlek: 1230 x 625 x 235 mm Vikt: 25 kg Volym: 180 dm 3 Roth Compactsystem 14 / 10,5, 5,2 m² pkt Lågbyggande golvvärmesystem med hög värmeavgivning.komplett inkl. färdiglimmad al-plåt på spårade styroporskivor (5 st) med utfrästa spår (c/c 150), vändskivor (6 st) och fördelningsskivor (12 st). Avsedda för Roth golvvärmerör 10,5 x 1,3 mm Densitet: 50 kg/m³ Värmekonduktivitet : 0,031 W/mK Täckande yta: 5,2 m² Bygghöjd: 14 mm Kartongstorlek: 1230 x 625 x 125 mm Vikt: 13 kg Volym: 80 dm³ Roth Compactsystem 24 / 16, 8,9 m 2 pkt Beskrivning enligt ovan. Avsedda för Roth golvvärmerör 16 x 2 mm Densitet: 50 kg/m 3 Värmekonduktivitet : 0,031 W/mK Täckande yta: 8,9 m 2 Bygghöjd: 24 mm Kartongstorlek: 1230 x 625 x 312 mm Vikt: 30 kg Volym: 240 dm 3 Roth Compactvändskiva 14 / 10,5 pkt Användes i speciella fall där vändskivor utgör en större yta än normalt. 10 st / pkt (5 st dubbla skivor). Avsedda för Roth golvvärmerör 10,5 x 1,3 mm Täckande yta: 1,2 m 2 Bygghöjd: 14 mm Kartongstorlek: 415 x 130 x 615 mm Vikt: 2,5 kg Volym: 33 dm 3 Längd: 202 mm, Bredd: 610 mm, Höjd: 18 mm Roth Compactvändskiva 24 / 16 pkt Beskrivning enligt ovan. Avsedda för Roth golvvärmerör 16 x 2 mm Täckande yta: 1,2 m 2 Bygghöjd: 24 mm Kartongstorlek: 415 x 130 x 615 mm Vikt: 2,5 kg Volym: 33 dm 3 Längd: 202 mm, Bredd: 610 mm, Höjd: 24 mm 22 Roth Boken

23 Golvvärme, flytande ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. Roth Compactlim FLEX FIX säck Snabbhärdande cementbaserad fästmassa för fastsättning av Roth Compactsystem. Vikt: 25 kg Volym: 17 dm 3 Beräknad åtgång av FLEX FIX Limning av Förbrukning Bågad FIX kg/m² tand-spackel Compactsystem mot underlag 3 kg 5,5x10,5mm Upp till 30x30 klinker 5 kg 6,5x13mm 60x30, 60x60 klinker 7 kg 10x15mm Golvvärmesystem Roth Boken

24 Golvvärmefördelare ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. 54 Roth Golvvärmefördelare utan flödesmätare Roth Golvvärmefördelare består av en kraftig korrosionsbeständig mässingsprofil med 27mm sidoförskjutning mellan sticken till tillopp- respektive returledning. Fördelaren är försedd med G25 (1 ) utvändig gänga i båda ändar vilket möjliggör anslutning av matarledning från valfri ände. Gänga på fördelarrör 1 utv. (G25) för plantätning Gänga på anslutning EURO 3/4 utv (G20) Roth Golvvärmefördelare 2 st Roth Golvvärmefördelare 3 st Roth Golvvärmefördelare 4 st Roth Golvvärmefördelare 5 st Roth Golvvärmefördelare 6 st Roth Golvvärmefördelare 7 st Roth Golvvärmefördelare 8 st Roth Golvvärmefördelare 9 st Roth Golvvärmefördelare 10 st Roth Golvvärmefördelare 11 st Roth Golvvärmefördelare 12 st Golvvärmefördelare med flödesmätare 54 Roth Golvvärmefördelare med flödesmätare Roth Golvvärmefördelare består av en kraftig korrosionsbeständig mässingsprofil med 27mm sidoförskjutning mellan sticken till tillopp- respektive returledning. Fördelaren är försedd med G25 (1 ) utvändig gänga i båda ändar vilket möjliggör anslutning av matarledning från valfri ände. Flödesmätaren har en skala 0,1-4 l/min. Vätskan i systemet är inte i direkt kontakt med mätaren, vilket eliminerar risken för avlagringar på mätarglaset. Gänga på fördelarrör 1 utv. (G25) för plantätning Gänga på anslutning EURO 3/4 utv (G20) Roth Golvvärmefördelare 2 st Roth Golvvärmefördelare 3 st Roth Golvvärmefördelare 4 st Roth Golvvärmefördelare 5 st Roth Golvvärmefördelare 6 st Roth Golvvärmefördelare 7 st Roth Golvvärmefördelare 8 st Roth Golvvärmefördelare 9 st Roth Golvvärmefördelare 10 st Roth Golvvärmefördelare 11 st Roth Golvvärmefördelare 12 st Roth Golvvärmefördelare Längd mm Vikt kg 2,8 4,3 5,4 6,4 7,5 8,5 9,6 10,7 11,9 12,9 14,0 Volym dm³ 0,7 0,7 1,0 1,0 1,4 1,4 1,7 1,7 2,2 2,2 2,2 24 Roth Boken

25 Fördelarskåp ARTIKEL BESKRIVNING ENHET FÖRP. RSK-NR. Roth Fördelarskåp INB st 1/ Roth Fördelarskåp för inbyggnad är vitlackerat och försett med lås. Inbyggnadsdjupet kan justeras från mm och håltagningar för rörgenomföringar finns från sidor och topp. Botten är öppen för största flexibilitet. För fördelare med storlek 2-6 kretsar eller med 2 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 550 mm, Djup: mm Vikt: 16.0 kg Volym: 65.7 dm 3 Roth Fördelarskåp INB st 1/ För fördelare med storlek 2-10 kretsar eller med 6 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 800 mm, Djup: mm Vikt: 22.0 kg Volym: 114 dm 3 Roth Fördelarskåp INB-1150 st 1/ För fördelare med storlek 2-15 kretsar eller med 12 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 1150 mm, Djup: mm Vikt: 30.0 kg Volym: 152,0 dm 3 Roth Fördelarskåp UTV st 1/ Roth Fördelarskåp för utanpåliggande montage är vitlackerat och försett med lås. Skåpet har knock out hål för rörgenomföringar från sidor och topp. Botten är öppen för största flexibilitet. För fördelare med storlek 2-6 kretsar eller med 2 kretsar och fördelarshunt. Golvvärmesystem Höjd: 700 mm, Bredd: 550 mm, Djup: 150 mm Vikt: 22.0 kg Volym: 65,7 dm 3 Roth Fördelarskåp UTV st 1/ För fördelare med storlek 2-10 kretsar eller med 6 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 800 mm, Djup: 150 mm Vikt: 30.0 kg Volym: 114,0 dm 3 Roth Fördelarskåp UTV st 1/ För fördelare med storlek 2-15 kretsar eller med 12 kretsar och fördelarshunt. Höjd: 700 mm, Bredd: 1150 mm, Djup: 150 mm Vikt: 40.0 kg Volym: 152,0 dm 3 Roth Boken
