Installationsanvisning. Intelli-heat pumpgrupp 15-80
|
|
- Göran Göransson
- för 8 år sedan
- Visningar:
Transkript
1 Installationsanvisning 1

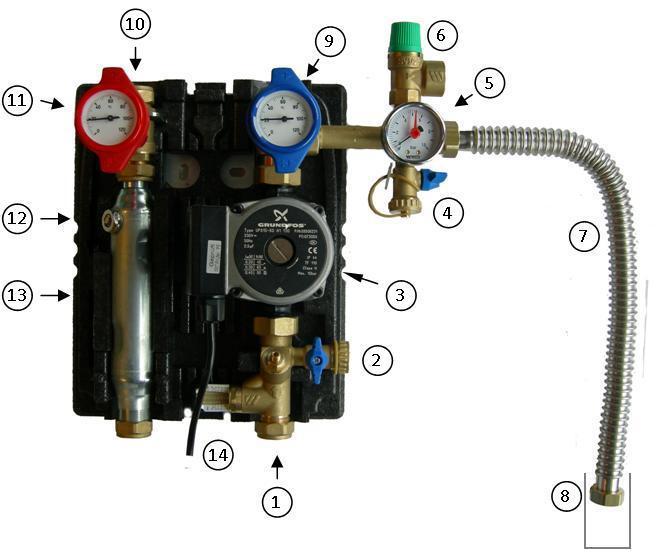

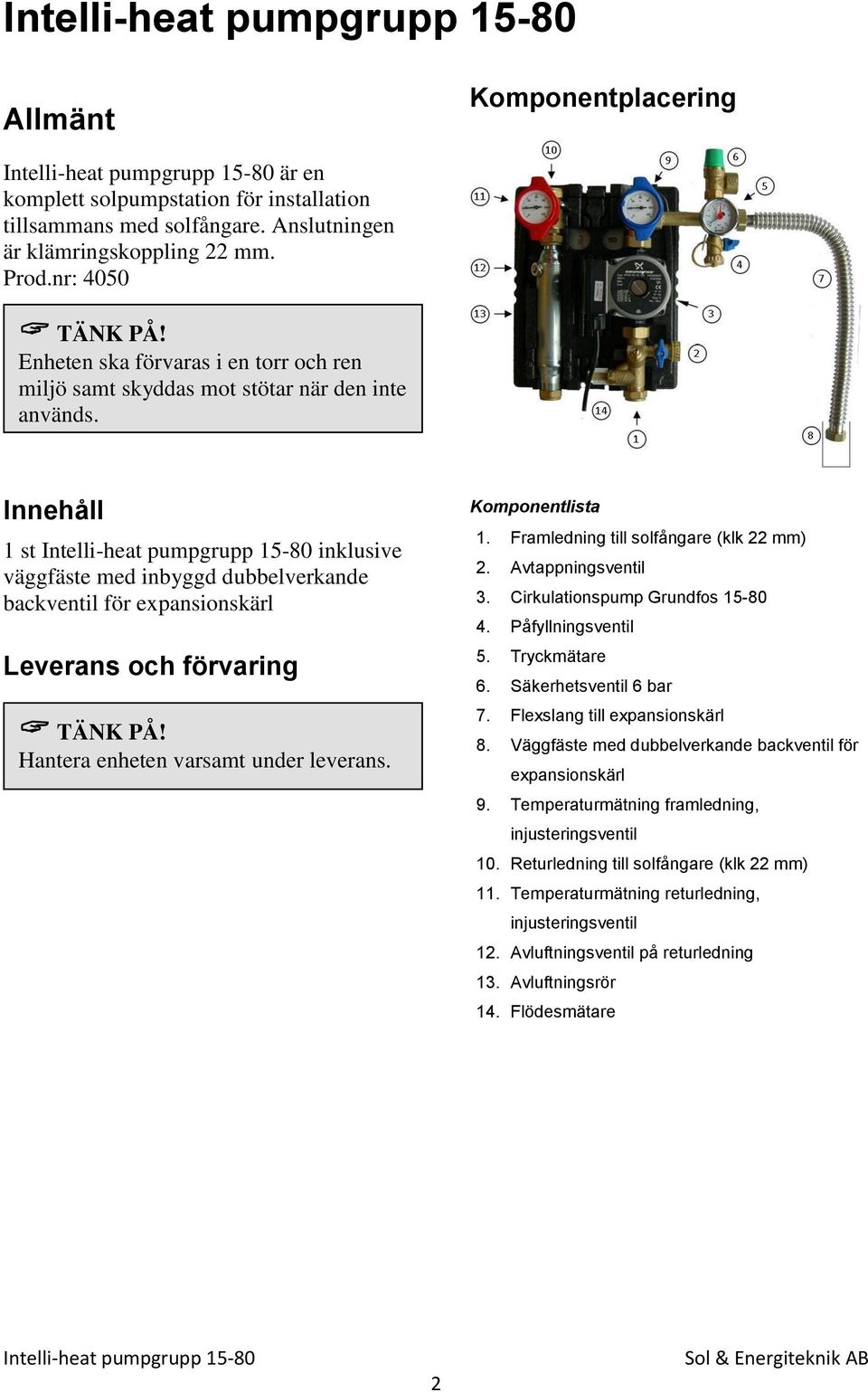

2 Allmänt Komponentplacering är en komplett solpumpstation för installation tillsammans med solfångare. Anslutningen är klämringskoppling 22 mm. Prod.nr: 4050 TÄNK PÅ! Enheten ska förvaras i en torr och ren miljö samt skyddas mot stötar när den inte används. Innehåll 1 st inklusive väggfäste med inbyggd dubbelverkande backventil för expansionskärl Leverans och förvaring TÄNK PÅ! Hantera enheten varsamt under leverans. Komponentlista 1. Framledning till solfångare (klk 22 mm) 2. Avtappningsventil 3. Cirkulationspump Grundfos Påfyllningsventil 5. Tryckmätare 6. Säkerhetsventil 6 bar 7. Flexslang till expansionskärl 8. Väggfäste med dubbelverkande backventil för expansionskärl 9. Temperaturmätning framledning, injusteringsventil 10. Returledning till solfångare (klk 22 mm) 11. Temperaturmätning returledning, injusteringsventil 12. Avluftningsventil på returledning 13. Avluftningsrör 14. Flödesmätare 2
3 Installation Allmänt Montering Kontrollera att alla tätningsytor är rena och utan skador. Rörinstallation ska utföras enligt gällande regler. Vattnet från solfångaren kan nå höga temperaturer. Heta vätskor kan därför förekomma vid installation, driftsättning eller underhåll. Om expansionskärlet monteras på samma höjd eller högre än Intelli-heat pumpgrupp, installera en värmeminskningsloop/värmespärr. Installera säkerhetsventilen på ett sådant sätt att den aldrig under några omständigheter kan stängas av. Intelli-heat pumpgrupp får inte utsättas för överhettning genom t ex svetsning eller lödning. Skölj vid behov alla ledningar/rör noggrant innan du installerar solar pumpstation. Smutspartiklar från svetsning, hampa eller eventuella metallspån kan orsaka problem för flödesmätaren, backventiler och läckage i säkerhetsventilen. För fler måttangivelser, se avsnitt Mått på sidan 8. Röranslutning 1. Skruva fast solarkretsens rörledningar på armaturen. 2. Kontrollera och justera ev. förtrycket i expansionskärlet. Det ska vara 3 bar. 3. Anslut rör från expansionskärlet till säkerhetsgruppen. 3

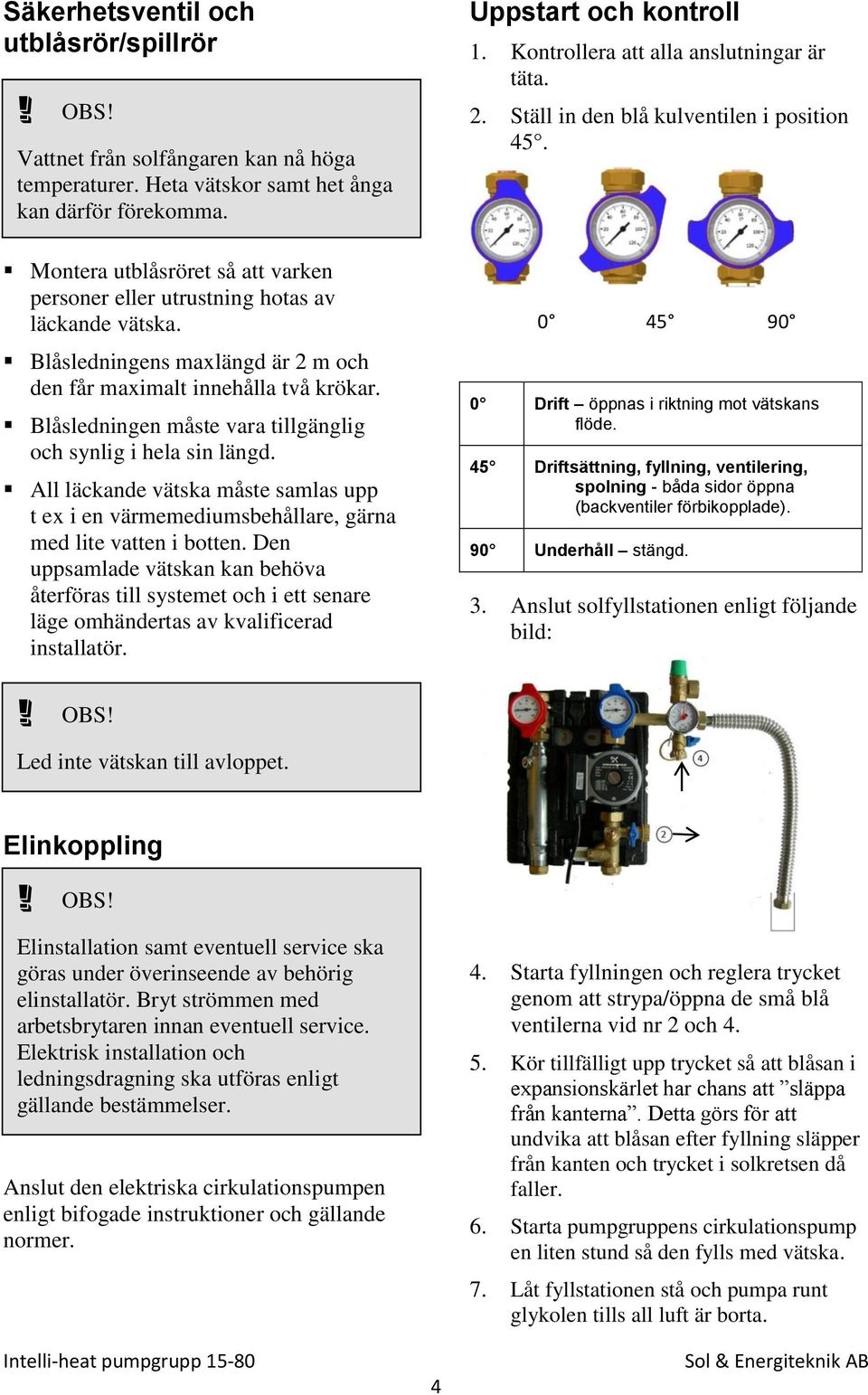

4 Säkerhetsventil och utblåsrör/spillrör Vattnet från solfångaren kan nå höga temperaturer. Heta vätskor samt het ånga kan därför förekomma. Montera utblåsröret så att varken personer eller utrustning hotas av läckande vätska. Blåsledningens maxlängd är 2 m och den får maximalt innehålla två krökar. Blåsledningen måste vara tillgänglig och synlig i hela sin längd. All läckande vätska måste samlas upp t ex i en värmemediumsbehållare, gärna med lite vatten i botten. Den uppsamlade vätskan kan behöva återföras till systemet och i ett senare läge omhändertas av kvalificerad installatör. Uppstart och kontroll 1. Kontrollera att alla anslutningar är täta. 2. Ställ in den blå kulventilen i position Drift öppnas i riktning mot vätskans flöde. 45 Driftsättning, fyllning, ventilering, spolning - båda sidor öppna (backventiler förbikopplade). 90 Underhåll stängd. 3. Anslut solfyllstationen enligt följande bild: Led inte vätskan till avloppet. Elinkoppling Elinstallation samt eventuell service ska göras under överinseende av behörig elinstallatör. Bryt strömmen med arbetsbrytaren innan eventuell service. Elektrisk installation och ledningsdragning ska utföras enligt gällande bestämmelser. Anslut den elektriska cirkulationspumpen enligt bifogade instruktioner och gällande normer Starta fyllningen och reglera trycket genom att strypa/öppna de små blå ventilerna vid nr 2 och Kör tillfälligt upp trycket så att blåsan i expansionskärlet har chans att släppa från kanterna. Detta görs för att undvika att blåsan efter fyllning släpper från kanten och trycket i solkretsen då faller. 6. Starta pumpgruppens cirkulationspump en liten stund så den fylls med vätska. 7. Låt fyllstationen stå och pumpa runt glykolen tills all luft är borta.

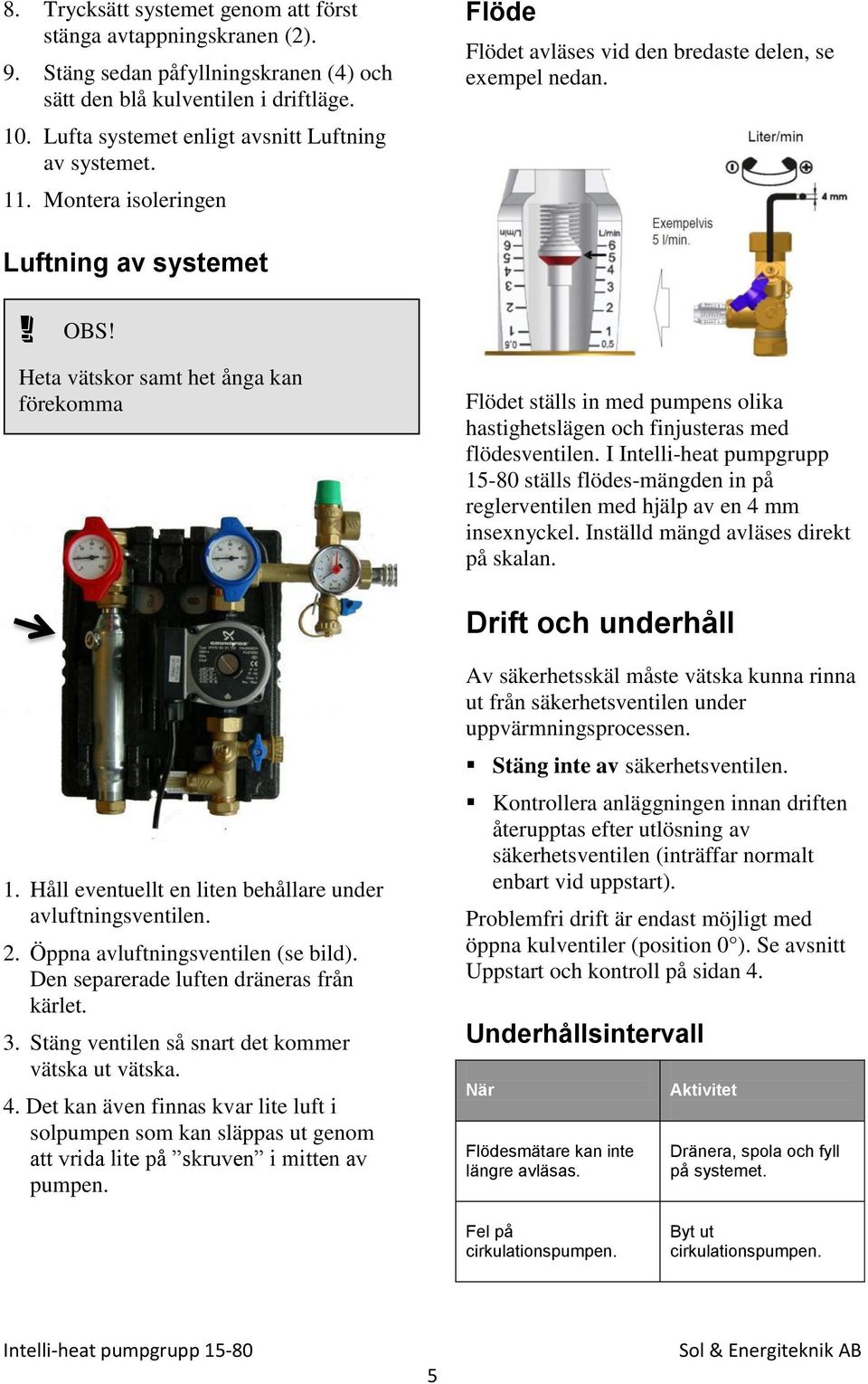

5 8. Trycksätt systemet genom att först stänga avtappningskranen (2). 9. Stäng sedan påfyllningskranen (4) och sätt den blå kulventilen i driftläge. 10. Lufta systemet enligt avsnitt Luftning av systemet. 11. Montera isoleringen Flöde Flödet avläses vid den bredaste delen, se exempel nedan. Luftning av systemet Heta vätskor samt het ånga kan förekomma Flödet ställs in med pumpens olika hastighetslägen och finjusteras med flödesventilen. I Intelli-heat pumpgrupp ställs flödes-mängden in på reglerventilen med hjälp av en 4 mm insexnyckel. Inställd mängd avläses direkt på skalan. Drift och underhåll 1. Håll eventuellt en liten behållare under avluftningsventilen. 2. Öppna avluftningsventilen (se bild). Den separerade luften dräneras från kärlet. 3. Stäng ventilen så snart det kommer vätska ut vätska. 4. Det kan även finnas kvar lite luft i solpumpen som kan släppas ut genom att vrida lite på skruven i mitten av pumpen. Av säkerhetsskäl måste vätska kunna rinna ut från säkerhetsventilen under uppvärmningsprocessen. Stäng inte av säkerhetsventilen. Kontrollera anläggningen innan driften återupptas efter utlösning av säkerhetsventilen (inträffar normalt enbart vid uppstart). Problemfri drift är endast möjligt med öppna kulventiler (position 0 ). Se avsnitt Uppstart och kontroll på sidan 4. Underhållsintervall När Flödesmätare kan inte längre avläsas. Aktivitet Dränera, spola och fyll på systemet. Fel på cirkulationspumpen. Byt ut cirkulationspumpen. 5
6 Felsökning Eventuell service eller felsökning får bara utföras av en person med kompetens för uppgiften. Problem Möjlig anledning Hjälp Systemet för oväsen. Luft i systemet. Lufta systemet. Se sidan 5. För hög kapacitet på cirkulationspump. Byt till en lägre hastighet. Cirkulationspumpen för oväsen. Systemtrycket för lågt. Öka trycket eller kontrollera expansionskärlets förtryck vid trycklöst system. Cirkulationspumpen startar inte Fel på strömförsörjningen. Kontrollera säkringar och eventuella lösa kabelanslutningar. Pumpen blockeras av beläggningar i lagren. Växla en kort stund till maximal hastighet eller Frigör rotorn, sätt skruvmejseln i spåret och vrid för hand. Fel på cirkulationspumpen. Byt ut cirkulationspumpen. Inget tryck i systemet. Fel på säkerhetsventilen. Byt hela säkerhetsventilen eller insatsen. Läckage i expansionskärlet. Byt ut expansionskärlet. Läckage i systemet. Åtgärda. Vid tömning av systemet läcker inget medium ut från fyllnings- och spolningsenheten Kulventiler och/eller avstängning är stängd. Vrid kulventilen till position 45 C.. 6
7 Tillbehör Förstärkt väggfäste Förstärkt väggfäste med dubbelverkande backventil (möjliggör borttagning av kärl utan systemtömning) för expansionskärl 2-25 liter. Prod. nr 4721 Värmeväxlarpaket B5x30 inkl. isolering. Passar Intelli-heat pumpgrupp Värmeväxlarpaketet möjliggör anslutning av solvärmesystem mot typ ackumulatortankar utan inbyggd solslinga. Värmeväxlarpaketet passar direkt under och klarar av att växla över värmen från upp till ca 8 m² solfångare (avser referensarea). Prod.nr PRO UNISTAR 2000-A Zuwa Solfyllstation Komplett fyllstation som underlättar snabb och exakt fyllning. Finns i två olika modeller: Zuwa Solfyllstation PRO UNISTAR 2000-A Prod.nr Zuwa Solfyllstation P 80 Prod.nr Reservdelar Termometer (blå) Termometer med visningsområde 0 C till 120 C Termometer (röd) Termometer med visningsområde 0 C till 120 C Cirkulationspump Grundfos UPS Solar Prod.nr

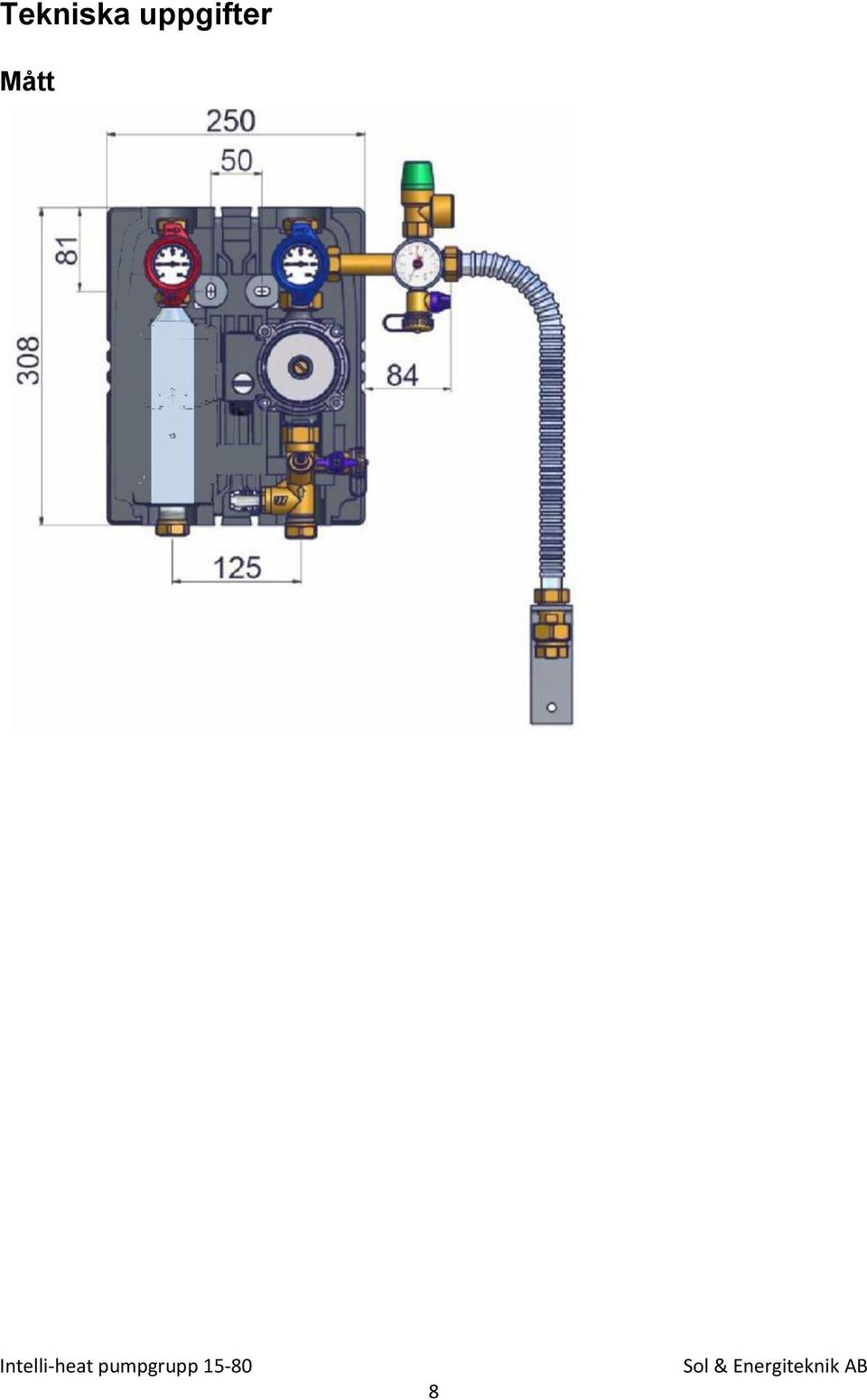

8 Tekniska uppgifter Mått 8
9 Tekniska data Allmänt Armatur Rörledningar Isoleringsmaterial Systemtryck Pressmässing Ms58 Precisionsrör Polypropylen EPP Max. 0,6 Mpa (6 bar) Temperaturer Omgivning Max. 40 C Medium Min 20 C, Max. 100 C, temporärt 120 C Flödesmätare WattFlow Plast Mätområde Indikeringsnoggrannhet Högklassig slagtålig och värmebeständig 2 16 l/min ±10% av aktuellt värde Termometer, röd (tillopp) Indikeringszon 0 C till +120 C Termometer, blå (retur) Indikeringszon 0 C till +120 C Säkerhetsgrupp Säkerhetsventil Tryckmätare 0,6 MPa (6 bar) 0 10 bar 9

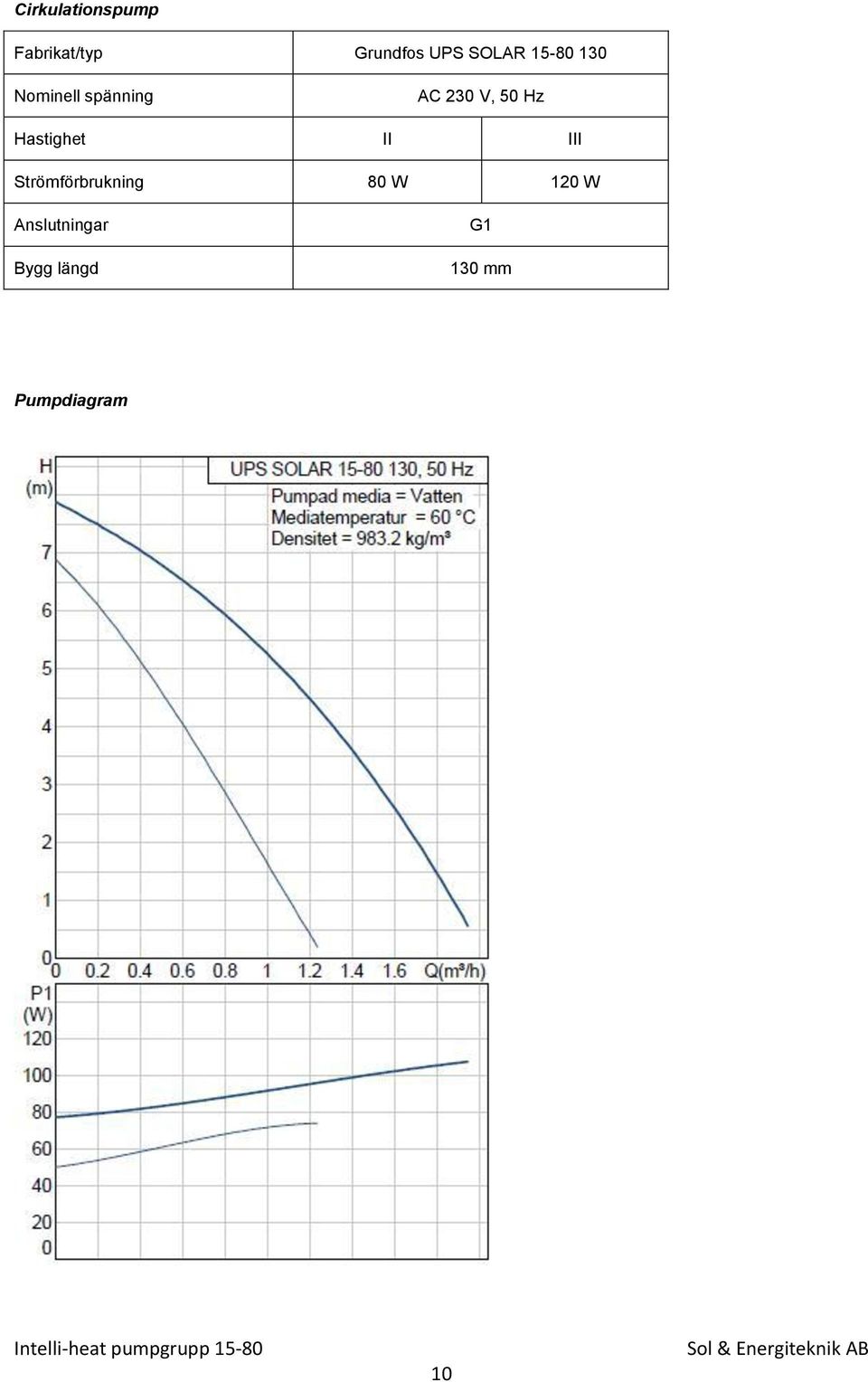

10 Cirkulationspump Fabrikat/typ Grundfos UPS SOLAR Nominell spänning AC 230 V, 50 Hz Hastighet II III Strömförbrukning 80 W 120 W Anslutningar Bygg längd G1 130 mm Pumpdiagram 10
