PLC-Styrskåp M238-UC Handbok ver. 1.0
|
|
- Linnéa Lindström
- för 8 år sedan
- Visningar:
Transkript
1 PLC-Styrskåp M238-UC Handbok ver. 1.0 Schneider Electric Buildings Sweden AB
2 2 Schneider Electric Buildings
3 Handbok PLC-Styrskåp M238-UC Innehåll 1. Allmänt PLC-Styrskåp M238-UC Övrig information Apparatskåpschemor Typdriftkort Montering Styrskåp Eventuella kontaktorlådor för pumpar Utegivare Dykgivare Installation Drifttagning Operatörspanel Startbild Systemöversikt Öppna regulatorn med behörighetskod Programval Inställning av datum och tid IP-inställningar PLC Status Restart Runtime Konfigurering av startvärden Spara konfiguration Läs sparad konfiguration Skriv grundvärden Funktioner värme Driftbild värme primär Returbegränsning Reglerparametrar Värmemängdsmätare MQ Driftbild värme sekundär Styrventil Pump Pumpstopp Pumpmotion Framledningsgivare Börvärdeskurva
4 Dagdrift Glidande nattsänkning Dämpad utetemperatur Reglerparametrar Funktioner varmvatten Driftbild varmvatten Styrventil primär Styrventil sekundär Pump Tappvarmvattentemperatur primär Reglerparametrar Tappvarmvattentemperatur sekundär Legionellafunktion Reglerparametrar Kallvattenmätare VM Larm Felsökning Styrskåp Spänningsmatningar PLC Reglerproblem Pumstyrningar Schneider Electric Buildings
5 1. Allmänt Följande speciella markeringar kan förekomma i denna handbok. Varning Varning används för att betona förfaringssätt som kan orsaka skador på personer eller utrustning om de inte hanteras på rätt sätt. Försiktigt Varning för radering av data, brott mot säkerheten eller andra allvarliga problem. Viktigt Betonar ytterligare information som är nödvändig för att slutföra uppgiften. Notering Anger ytterligare information. Tips 1.1. PLC-Styrskåp M238-UC 1.2. Övrig information Anger ytterligare information för att slutföra uppgiften. PLC-Styrskåp M238-UC är ett PLC-bestyckat automatikskåp för fastigheter med fjärrvärme. PLC-Styrskåp M238-UC innehåller utrustning för styrning och reglering av upp till två radiatorer/hetvattenkretsar samt en varmvattenkrets med VVC, med eller utan blandningsventil. Inbyggd tidstyning för nattsänkning/dagdrift. Ingång från energimätare för beräkning av energistatistik. Möjlighet till returtemperaturbegränsning på primärsidan.. Regulatorns inställda värden läses/ändras lätt via den grafiska operatörspanelen. Eftersom systemet innehåller en webbserver kan regulatorns värden läsas/ändras från central operatörsplats. Eventuella larmer syns i webbgränssnittet när de uppträder Apparatskåpschemor Typdriftkort Medföljer styrskåpet. Innehåller även information om yttre förbindningar. Driftkort som beskriver funktionen enligt valda optioner
6 2. Montering En komplett utrustning kan bestå av: Styrskåpet PLC-Styrskåp M238-UC 1 st. utegivare TEU Pt1000 x st. dykgivare TEAT Pt1000 med dykrör. 1-2 st dykgivare TENA Pt1000 för reglerande varmvattengivare Längden på givarna bestäms av rördimensionen. x st ventilställdon TAC Forta M Styrskåp Leveransutförandet är för montage på stativ men skåpet kan även monteras direkt på vägg. Montera styrskåpet så att du lätt kan komma åt att avläsa och ändra värden i operatörspanelen samt på så sätt att det finns plats för kabelingångarna på undersidan av styrskåpet. 1. Montera de fyra medföljande fästöronen på baksidan av skåpet. 2. Skruva fast skåpet på stativet/väggen Eventuella kontaktorlådor för pumpar 2.3. Utegivare 2.4. Dykgivare 3. Installation Monteras i anslutning till gruppcentralen eller styrda pumpar. Montera utegivare med 2 skruvar ca 2,5-3 m ovan mark på ytterväggen mot norr eller nordväst. Använd gärna distanser så att man undviker ledningsvärme från väggen. Kabelgenomföringen skall vara vänd nedåt och undvik att placera givaren ovanför fönster, dörr eller luftintag (galler i vägg). Montera dykgivarna så nära värmeväxlarna som möjligt. Om givarna monteras i en rörböj skall dessa monteras så att känselelementet sitter riktat mot vätskans strömningsriktning. Dykgivare kan eventuellt bytas ut mot anliggningsgivare förutom givare för varmvatten. Varning Starkströmsinstallationen får endast utföras av behörig elektriker. Styrskåpet bör matas från en egen säkring från gruppcentralen. Rekommenderad säkring är min 10A. Styrskåpet är internt avsäkrat med en 10A automatsäkring som också används som huvudbrytare. Eventuell nätverkskabel ansluts till nätverksuttag placerat på OP-panelen. 6 Schneider Electric Buildings

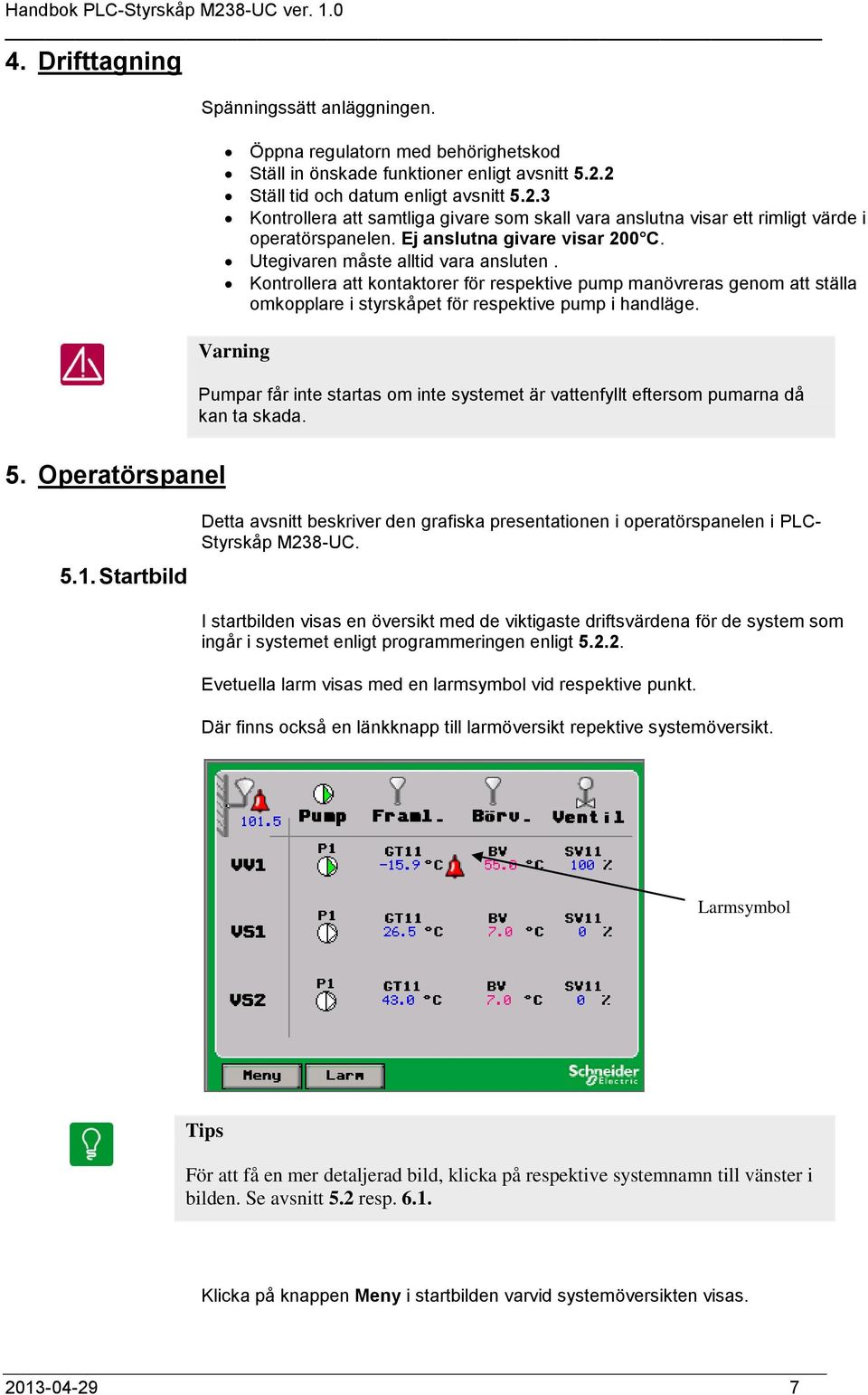

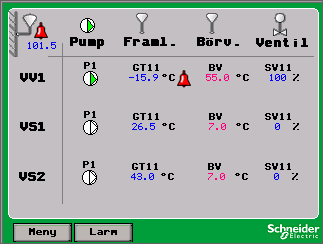

7 4. Drifttagning Spänningssätt anläggningen. Öppna regulatorn med behörighetskod Ställ in önskade funktioner enligt avsnitt Ställ tid och datum enligt avsnitt Kontrollera att samtliga givare som skall vara anslutna visar ett rimligt värde i operatörspanelen. Ej anslutna givare visar 200 C. Utegivaren måste alltid vara ansluten. Kontrollera att kontaktorer för respektive pump manövreras genom att ställa omkopplare i styrskåpet för respektive pump i handläge. Varning Pumpar får inte startas om inte systemet är vattenfyllt eftersom pumarna då kan ta skada. 5. Operatörspanel 5.1. Startbild Detta avsnitt beskriver den grafiska presentationen i operatörspanelen i PLC- Styrskåp M238-UC. I startbilden visas en översikt med de viktigaste driftsvärdena för de system som ingår i systemet enligt programmeringen enligt Evetuella larm visas med en larmsymbol vid respektive punkt. Där finns också en länkknapp till larmöversikt repektive systemöversikt. Larmsymbol Tips För att få en mer detaljerad bild, klicka på respektive systemnamn till vänster i bilden. Se avsnitt 5.2 resp Klicka på knappen Meny i startbilden varvid systemöversikten visas
8 5.2. Systemöversikt I systemöversikt visas länkknappar till de system som ingår i systemet enligt programmeringen enligt 5.1. Även här finns en länkknapp till larmöversikten. Längst upp till vänster finns en summalarmsymbol som är synlig och blinkar om det finns larm i anläggningen Öppna regulatorn med behörighetskod Summalarmssymbol Klicka på knappen Lås upp. Följande bild visas. Skriv in SE. Avsluta med ENTER. Menybilden ändras så att knappen Konfig. blir synlig och nyckelsymbolen ändrar utseende. 8 Schneider Electric Buildings

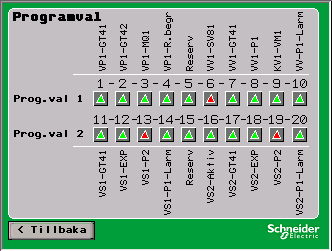

9 Klicka på knappen Konfig Programval Ett antal konfigurationsval blir då synliga
10 Notering Aktivering/deaktivering av en funktion - klicka på triangeln för respektive funktion varvid den skiftar färg. Grön triangel indikerar aktiv funktion. Aktiv Ja/Nej Funktion Beskrivning 1 - VP-GT41 Givare inkommande fjärrvärme ansluten 2 - VP-GT42 Givare retur fjärrvärme ansluten 3 - VP1-MQ1 Pulsgivare från energimätare ansluten 4- VP1-R.begr Returbegränsning av fjärrvärmereturen aktiv. 5- Reserv 6 -VV1-SV82 3-vägsventil varmvatten sekundärt ansluten. 7- VV1-GT41 Givare VVC ansluten 8 - VV1-P1 VVC-pump finns i systemet 9 - KV1-VM1 Flödesgivare kallvatten ansluten 10 - VV1-P1-Larm Larm (aktiv) eller driftindikering (ej aktiv) från VVCpump 11 - VS1-GT41 Returgivare i radiatorkretsen ansluten 12 - VS1-EXP1 Larm från expansionskärl anslutet 13 - VS1-P2 Systemet är utfört med tvillingpumpar i värmesystemet VS1-P1-Larm Larm (aktiv) eller driftindikering (ej aktiv) från pumpen/pumparna för värmen Reserv 16 - VS2- Aktiv Systemet innehåller två värmekretsar Följande konfigurationsinställningar har endast inverkan om funktion 16 (VS2-Aktiv) är satt aktiv. Funktion Beskrivning 17 - VS2-GT41 Returgivare i värmekrets 2 ansluten 18 - VS2-EXP1 Larm från expansionskärl anslutet i värmekrets VS2-P2 Systemet är utfört med tvillingpumpar i värmekrets VS2-P1-Larm Larm (aktiv) eller driftindikering (ej aktiv) från pumpen/pumparna i värmekrets Schneider Electric Buildings
11 Inställning av datum och tid Skriv in aktuellt datum och tid under Uppdatera Datum och tid i PLC och klicka på Uppdatera tid. Klicka även på Uppdatera tid i panel för att uppdatera tiden i själv OP-panelen IP-inställningar Om panelen ska nätverksanslutas för användning av webbinterface måste man ställa in nätverksinsintällningar. Aktuella värden fås från nätverksadministratören. Klicka i respektive ruta och välj sen numeriskt tangentbord. Avsluta varje inmatning med ENTER
12 Klicka på Sätt IP-Adress PLC Status I bilden PLC Status ser man status för PLC. Man kan också stopp och starta exekveringen av styrprogrammet. Varning Genom att stoppa exekveringen av styrprogrammet i PLC upphör all reglering. Det finns då risk att varmvattentemperaturen bli så hög att skållningsrisk föreligger. Detta gäller om ingen begränsning på sekundärsidan finns Restart Runtime Denna knapp startar endast om operatörspanelen och påverkar inte exekveringen av programmet i PLC:n. 12 Schneider Electric Buildings
13 Konfigurering av startvärden 6. Funktioner värme Spara konfiguration Sparar aktuella inställningsvärden som börvärden, reglerparametrar etc. Innan man gör stora förändringar i systemet är det lämpligt att göra detta. Klicka på Spara Konfig Läs sparad konfiguration Läser tillbaka de sparade inställningsvärdena enl Detta kan vara lämpligt att göra om man av misstag eller av annan anledning gjort förändringar som man vill ångra Skriv grundvärden Driftbild värme primär Återställer alla värden och konfigurationen till leveransinställning, Välj Värmesystem VP1 från Startbild eller Systemöversikt varvid driftbilden visas. Driftbilden visar en mer detaljerad bild på driftstatus för inkommande värme. Bilden utseende bestäms av inställningar i bilden Programval under Konfiguration
14 Returbegränsning Handbok PLC-Styrskåp M238-UC ver. 1.0 Genom att klicka på givare GT42 så kommer man åt inställningar för returbegränsningen, om den är vald enligt I bilden Returbegränsning kan parametrar för begränsning av returledningstemperatur fjärrvärme ändras. Utetemperatur dämpad/odämpad C Max fjärrvärmeretur C Reglerparametrar I bilden Reglerparametrar kan P-band och I-tid för returbegränsningen ändras. Man kan även max- och minbegränsa påverkan av framledningstemperaturen på värmen. Se avsnitt angående reglerparametrar Stäng inställningsrutan genom att trycka på krysset. Givare P-band I-Tid sek Max % Min % VP1-100 C GT42 14 Schneider Electric Buildings
15 Värmemängdsmätare MQ1 Värmemängdsmätaren MQ1 är kopplad till en pulsingång på styrenheten och ger en puls per inställd energienhet. Om man pekar på mätaren nås följande funktioner: aktuellt total energiförbrukning sedan senaste reset. konfigurering av funktionen Skalning kwh/p VP1-MQ1 0,0 VP1-MQ1. Viktigt Genom att trycka på knappen Reset förs värdet under Startvärde multiplicerat med värdet under Skalning över till Mätarställning. Exempel Den aktuella mätarställningen avläst på mätaren är 3,14 MWh. Mätaren ger 1 puls per 10 kwh. Startvärdet i dialogen ska då ställas på 314 innan man trycker Reset 6.2. Driftbild värme sekundär Välj Värmesystem VS1 alt, VS2 från Startbild eller Systemöversikt varvid driftbilden visas. Driftbilden visar en mer detaljerad bild på driftstatus för systemdelen. Bilden utseende bestäms av inställningar i bilden Programval under Konfiguration
16 Indikerar handställd styrventil Framledningsgivare Cirkulationspump Genom att klicka på komponenter i bilden öppnas inställningsbilder som härrör sig till respektive komponent Styrventil VS1-SV11 VS1-SV11 VS2-SV11 VS2-SV11 Larmfördr Lm 1 min 1 min Styrventilen kan handställas genom att man klickar på knappen Hand. Värdet i rutan Man. utsignal kan då ändras så att man kan ställa vilket läge man vill att styrventilen ska ställa sig. Handställd signal indikeras med en hand i driftbilden. Efter inställd tid (Larmfördröjning). LM) kommer ett larm för handmanöver i Larmlistan. Se avsnitt 7. Viktigt Kom ihåg att trycka på Auto för att återgå till reglering Pump I bilden Pump syns status för pumpen. Värdet i rutan Status visar utgångens status och pumpsymbolen visar driftindikeringens status. Pumpen kan handstyras genom att man pekar på knappen Till alt. Från. Handställd utgång indikeras med en hand i driftbilden. Efter inställd tid (Larmfördröjning). LM P1) kommer ett larm för handmanöver i Larmlistan. Se avsnitt 7. Drifttidsmätningens värde visas under Drifttid: och kan nollställas med knappen Reset. 16 Schneider Electric Buildings
17 Ventil VS1- P1 VS1- P1 VS2- P1 VS2- P1 Larmfördr. P1 1 min 1 min Larmfördr LM. P1 1 min 1 min Stopp P1 Start P1 Stopp FD Start FD 18 C 18 C 15 C 15 C 3 tim 3 tim 3 tim 3 tim Pumpstopp Om utetemperaturen överskrider inställt värde i rutan Stopp P1 längre tid än inställt i rutan Stopp FD stoppas pumpen och reglerventilen stänger. Om utetemperaturen underskrider värdet inställt värde i rutan Start P1 längre tid än inställt i rutan Start FD startas pumpen och reglerventilen reglerar Pumpmotion I dialogen Pumpmotion kan man ställa in vid vilken tidpunkt motion av pumpar ska ske vid pumpstopp. Motionering sker en gång/vecka enligt inställda värden. (Dag 1 = måndag, 2 = tisdag o.s.v.) Motionstiden är fast xx minuter. Samtliga pumpar motioneras vid samma tidpunkt. AS Motion AS Motion Dag Timme Min Dag 1 8 h 0 min Pumpväxling Om tvillingspumpar är vald, kan man välja när man ska skifta mellan pumparna
18 Framledningsgivare Om man pekar på framledningsgivaren nås följande funktioner: utetemperaturkompenserad kurva, tider och övriga inställningar för dagdrift/nattsänkning inställningar för dämpad kurva reglerparametrar Börvärde för framledningstemperaturen beräknas som en summa av följande: Utsignal från kurva, odämpad (BK) eller dämpad. Dämpad BK) Se Parallellförskjutning. Ändra värdet förskjutning i bild Eventuell nattsänkning. Se Eventuell returbegränsning fjärrvärme. Se För att ändra ett värde Börvärde för framledningstemperaturen beräknas som en summa av följande: Börvärdeskurva Utetemp. Motsvarande framledn.temp. I bilden Kurva VS1 resp. VS2, kan aktuella brytpunkter (7 st) för kurva framledningstemperatur avläsas och ändras. Fabriksinställning enligt nedan Kurva VS1. Utetemperatur dämpad/odämpad C Justerad Utetemperatur dämpad/odämpad C Börvärde framledning C Justerat Börvärde framledning C 18 Schneider Electric Buildings
19 Kurva VS2 Utetemperatur dämpad/odämpad C Justerad Utetemperatur dämpad/odämpad C Börvärde framledning C Justerat Börvärde framledning C Notering För att ändra ett värde, t.ex. brytpunkterna för kurvan, tryck på det värde som du vill ändra, skriv in värdet i det numeriska fönstret som kommer upp. Avsluta med OK
20 Dagdrift I bilden Dagdrift kan man ställa in vilka tider och dagar som dagdrift ska gälla. Övrig tid nattänkning enligt kurva glidande nattsänkning. Aktiva dagar visas med grön triangel. Dagdrift VS1. Veckodag Aktiv Start tid Stopp tid Måndag Tisdag Onsdag Torsdag Fredag Lördag Söndag Dagdrift VS2. Veckodag Aktiv Start tid Stop tid Måndag Tisdag Onsdag Torsdag Fredag Lördag Söndag Notering För att ändra tider, tryck på det värde som du vill ändra, skriv in värdet i det numeriska fönstret som kommer upp. Avsluta med OK. Om ingen nattsänkning önskas ställ starttid till 00:00 och stopptid till 23:59. Aktuell status visas längst ned i bilden. 20 Schneider Electric Buildings
21 Glidande nattsänkning I bilden Kurva Nattsänkning visas aktuellt värde för nattsänkning av framledningstemperatur. Brytpunkter för nattsänkning via kurva är här ändringsbara. VS1 Nattsänk. VS1 Nattsänk. Kurva ute Kurva fram 0 10 VS2 Nattsänk. VS2 Nattsänk. Kurva ute Kurva fram Dämpad utetemperatur I bilden Dämpad utetemp kan dämpningsfaktor för respektive månad ändras. Här bestäms också om regleringen ska ske enligt den dämpade eller den odämpade kurvan. Dämpad kurva indikeras med grön triangel. Aktuell dämpningsfaktor visas längst ned i bilden
22 Notering Aktivering/deaktivering av funktionen - klicka på triangeln för varvid den skiftar färg. Grön triangel indikerar aktiv funktion. VS1 Månad Standard Ändrat Aktiv Ja/Nej Januari 4,0 Februari 4,0 Mars 4,0 April 4,0 Maj 4,0 Juni 8,0 Juli 8,0 Augusti 8,0 September 4,0 Oktober 4,0 November 4,0 December 4,0 VS2 Månad Standard Ändrat Aktiv Ja/Nej Januari 4,0 Februari 4,0 Mars 4,0 April 4,0 Maj 4,0 Juni 8,0 Juli 8,0 Augusti 8,0 September 4,0 Oktober 4,0 November 4,0 December 4, Reglerparametrar I bilden Reglerparametrar kan Förstärkning och I-tid för regleringen ändras. Man kan även max- och minbegränsa utsignalen till ställdonet. Se avsnitt 8.2 angående reglerparametrar. 22 Schneider Electric Buildings
23 VS1 Reglerparam 100 C VS1 Reglerparam P-band I-Tid Max % Min % 300 sek 100 % 0 % VS2 Reglerparam 100 C VS2 Reglerparam 300 sek 100 % 0 % 7. Funktioner varmvatten 7.1. Driftbild varmvatten Välj Värmesystem VV1 från Startbild eller Systemöversikt varvid driftbilden visas. Driftbilden visar en mer detaljerad bild på driftstatus för systemdelen. Bilden utseende bestäms av inställningar i bilden Programval under Konfiguration. Styrventil primär Styrventil sekundär VVC- pump VVC-givare Kallvattenmätare Med begränsningsventil. Viktigt Denna ventil måste finnas vid två- eller trestegskoppling då man annars riskerar att få för hög varmvattentemperatur vintertid då returen från värmesystemet förvärmer varmvattnet
24 Utan begränsningsventil 7.2. Styrventil primär Genom att klicka på komponenter i bilden öppnas inställningsbilder som härrör sig till respektive komponent. Styrventilen kan handställas genom att man pekar på knappen Hand. Värdet i rutan Man. utsignal kan då ändras så att man kan ställa vilket läge man vill att styrventilen ska ställa sig. Handställd signal indikeras med en hand i driftbilden. Efter inställd tid (Larmfördröjning). LM) kommer ett larm för handmanöver i Larmlistan. Se avsnitt 8. Ventil Larmfördr Lm VV-SV11 1 min VV-SV11 Varning 7.3. Styrventil sekundär Om ventilen handställs kan varmvattentemperaturen bli så hög att skållningsrisk föreligger. Detta gäller om ingen begränsning på sekundärsidan finns. Kom ihåg att trycka på Auto för att återgå till reglering. Ventil VV-SV81 VV-SV81 Larmfördr Lm 1 min 24 Schneider Electric Buildings
25 Styrventilen kan handställas genom att man pekar på knappen Hand. Värdet i rutan Man. utsignal kan då ändras så att man kan ställa vilket läge man vill att styrventilen ska ställa sig. Handställd signal indikeras med en hand i driftbilden. Efter inställd tid (Larmfördröjning). LM) kommer ett larm för handmanöver i Larmlistan. Se avsnitt 7 Viktigt Kom ihåg att trycka på Auto för att återgå till reglering
26 7.4. Pump VV-P1 VV-P1 Larmfördr. P1 1 min Larmfördr Lm. P1 1 min I bilden Pump syns status för pumpen. Värdet i rutan Status visar utgångens status och pumpsymbolen visar driftindikeringens status. Pumpen kan handstyras genom att man pekar på knappen Till alt. Från. Handställd utgång indikeras med en hand i driftbilden. Efter inställd tid (Larmfördröjning). LM P1) kommer ett larm för handmanöver i Larmlistan. Drifttidsmätningens värde visas under Driftid: och kan nollställas med knappen Reset Tappvarmvattentemperatur primär Om blandningsventil är vald heter temperaturgivaren VV-GT12, om den ej är vald VV-GT11. Om man pekar på framledningsgivaren nås följande funktioner : aktuellt mätvärde och börvärde, normalt börvärde reglerparametrar Börvärde VV-GT12 60 C VV-GT12 VV-GT11 55 C VV-GT11 26 Schneider Electric Buildings
27 Reglerparametrar I bilden Reglerparametrar kan Förstärkning, I-tid och D-tid för regleringen ändras. Man kan även max- och minbegränsa utsignalen till ställdonet. Se avsnitt 9.2 angående reglerparametrar VV- Regler param VV- Regler param P-band I-Tid D-Tid Max % Min % 50 C 10 sek 0 sek 100 % 0 % 7.6. Tappvarmvattentemperatur sekundär (om den är vald) Om man pekar på framledningsgivaren nås följande funktioner: aktuellt mätvärde och börvärde, normalt börvärde börvärde för legionellafunktion larmgränser och larmfördröjningar för avvikande temperatur inställningar för legionellafunktion reglerparametrar VV- GT11 VV- GT11 BörVärd e 55 C Börvärde LEG 70 C Larm hög 5 C & 10 min Larm låg 5 C & 10 min Legionellafunktion I fältet Legionellafunktion kan tidpunkt för förhindring av legionellatillväxt ställas in. Om funktionen inte önskas t.ex. om självverkande begränsningsventil finns, väljs 0 som Dag: Legionella Legionella Dag Tim Min Längd 1 dag 3 tim 0 min 60 min
28 Reglerparametrar I bilden Reglerparametrar kan P-bandet, I-tid och D-Tid för regleringen ändras. Man kan även max- och minbegränsa utsignalen till ställdonet. Se avsnitt 9.2 angående reglerparametrar. VV- Regler param VV- Regler param P-band I-Tid D-Tid Max % Min % 50 C 30 sek 0 sek 100 % 0 % 7.7. Kallvattenmätare VM1 Kallvattenmätaren VM1 mäter hur mycket kallvatten som passerar värmeväxlare och värms till varmvatten. Om man pekar på mätaren nås följande funktioner: aktuellt total förbrukning av varmvatten sedan senaste nollsälllningen konfigurering av funktionen Viktigt Genom att trycka på knappen Reset förs värdet under Startvärde multiplicerat med värdet under Skalning över till Mätarställning. Exempel Den aktuella mätarställningen avläst på mätaren är 3,14 m 3. Mätaren ger 1 puls per 10 liter. Startvärdet i dialogen ska då ställas på 314 innan man trycker reset 28 Schneider Electric Buildings
29 8. Larm Följande larmer finns i systemet: driftlarm alt. summlarm från invalda pumpar enligt programinställningar larm hög- respektive låg temperatur på reglerande givare larm för givarfel från invalda givare enligt programinställningar larm för handmanöver för utgångar larm för lågt tryck expansionskärl enligt programinställningar larm för utlöst automatsäkring 24V Larmvyn visar alla inkomna och kvarstående larm med datum och tid. Ett återställt larm försvinner automatiskt från larmlistan
30 9. Felsökning 9.1. Styrskåp Spänningsmatningar PLC 9.2. Reglerproblem Kontrollera följande: finns inkommande spänning? är inkommande automatsäkring påslagen? är säkring för 24V påslagen? Kontrollera följande: exekverar styrprogrammet? Detta kan kontrolleras på run-lysdioden som finns på PLC. Denna lysdiod ska lysa med fast grönt sken. Om den blinkar är programmet stoppat. Fungerar Operatörspanelen? I så fall logga in med behörighetskod enligt och gå till Konfigurationssidan. Där finns funktioner för att se status samt för att starta exekveringen av programmet. Ventilen står ständigt helt stängd eller öppen. Kontrollera följande: är utsignalen till sälldonet ställt i Handläge? Se avsnitt /7.2. respektive 7.3. är ställdonet mekaniskt ställt i handläge? finns det värme fram till styrventilen? går det att handmanövrera styrventilen utan att den kärvar? visar inkopplade givare rimliga värden? Ej anslutna givare visar 200 C. inställd kurva. nattsänkning aktiv? tiden rätt inställd? parallellförskjut kurvan enligt avsnitt kraftigt upp och ner och se om ställdonet rör sig åt rätt håll. Temperaturen pendlar Pendlingar på temperaturen uppträder oftast i tappvarmvattensystemet och sker oftast vid plötsliga störttappningar. Orsaken går ofta att finna i VVC-systemet där flödet är för litet. Kontrollera följande: Går VVC-pumpen? 30 Schneider Electric Buildings
31 Är VVC temperaturen tillräckligt hög (> 50 C) Om ingen tappning sker ska utgående tappvarmvattentemperatur fortfarande ligga på börvärde och inte krypa uppåt. Samtidigt ska ventilen vara någon procent öppen för att kompensera för VVC-förlusterna. Regulatorparametrar Viktigt Anteckna inställningarna innan du ändrar några parametrar. Ändra bara en parameter i taget och kontrollera resultatet vid olika driftfall (ingen tappning, liten tappning, stor tappning). Optimering av dessa inställningar är en uppgift för en reglertekniker, men i princip kan sägas att en ökning av P-bandet eller I-tiden ger en trögare reglering och en minskning av P-bandet eller I-tiden ger en snabbare reglering. Såväl en för snabb reglering och en för långsam reglering kan medföra pendling på temperaturen Pumstyrningar Kontrollera följande: Säkringar i gruppcentral Ev. motorskydd. Går det att handmanövrera pumpen via omkopplare i styrskåpet? Går det att handmanövrera pumpen via operatörspanelen?
32 32 Schneider Electric Buildings
