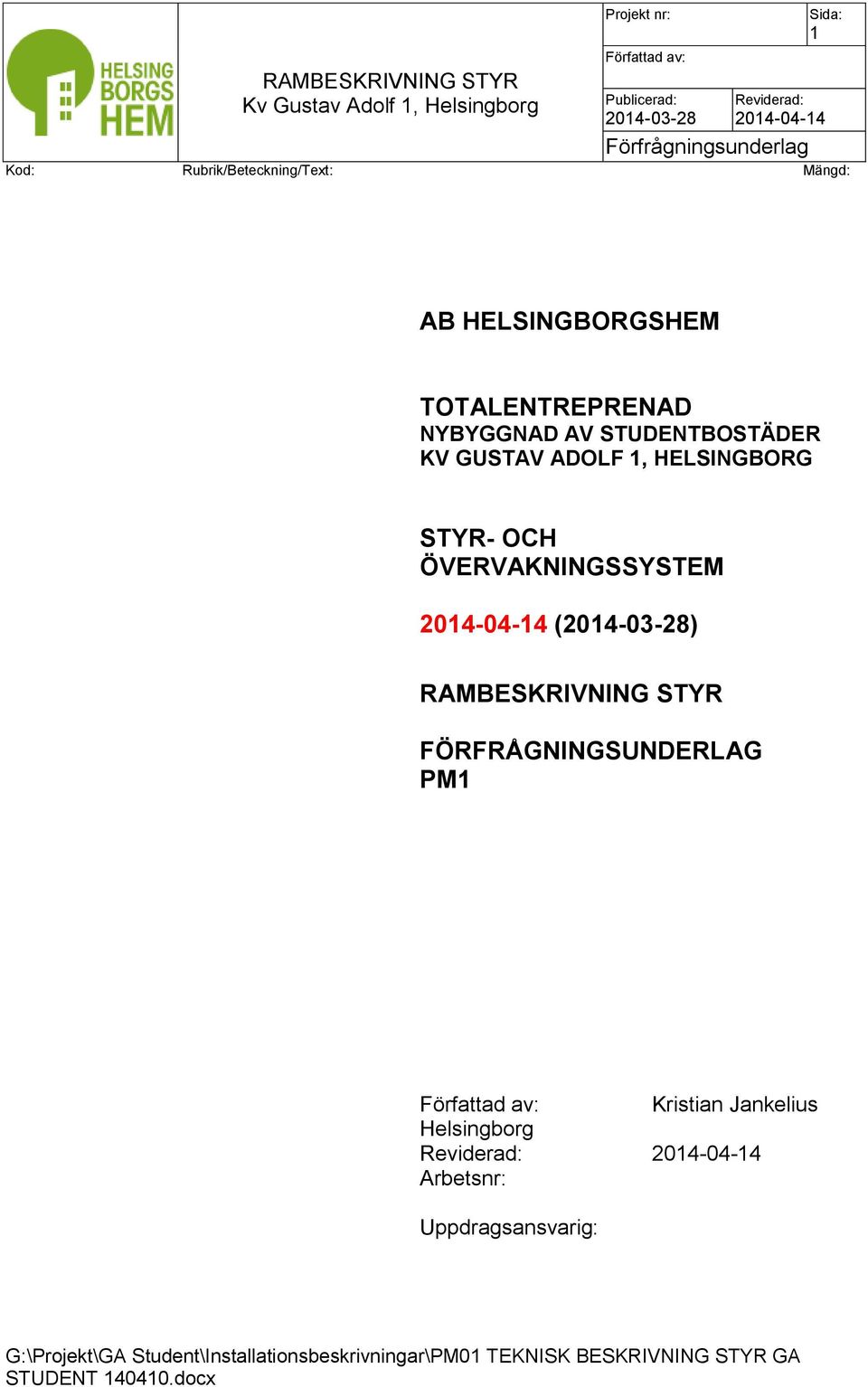

1 1 AB HELSINGBORGSHEM TOTALENTREPRENAD NYBYGGNAD AV STUDENTBOSTÄDER KV GUSTAV ADOLF 1, HELSINGBORG STYR- OCH ÖVERVAKNINGSSYSTEM () RAMBESKRIVNING STYR FÖRFRÅGNINGSUNDERLAG PM1 Kristian Jankelius Helsingborg Arbetsnr: Uppdragsansvarig:

2 2 INNEHÅLLSFÖRTECKNING - ALLMÄN MATERIAL OCH ARBETSBESKRIVNING 3 5 GRÄNSDRAGNINGSLISTA 4 6 STYRFUNKTIONER I DETALJ FÖR STYRFUNKTIONER I DETALJ FÖR STYR OCH ÖVERVAKNINGSSYSTEM 19 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 28 Q APPARATER KANALER, DON MM I LUFTBEHANDLINGSYSTEM 28 QA SAMMANSATTA APPARATER, KANALER DON MM I LUFTBEHANDLINGSSYSTEM 28 QE FLÄKTAR 29 QF VÄRMEVÄXLARE 29 QJ SPJÄLL, FLÖDESDON OCH BLANDNINGSDON 29 S APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM 30 SK KOPPLINGSUSTRUSTNINGAR OCH KOPPLINGSAPPARTER 32 SL APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ESYSTEM 36 SN LJUSARMATURER, LJUSKÄLLOR M M 36 U APPARATER FÖR STYRNING OCH ÖVERVAKNING 36 UA APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING 36 UB GIVARE 36 UE STÄLLDON 38

3 3 - ALLMÄN MATERIAL OCH ARBETSBESKRIVNING Material-, montage- och utförandeföreskrifter enligt AMA 12 gäller som miniminorm för alla ingående anläggningar. Ingående anläggningsdelar beskrivs endast som en orienterande anläggnings- och funktionsbeskrivning. Anläggningarna skall minst uppfylla utgåvor av tillämpbar Svensk Standard för beskriven anläggning/funktion. Handling Beskrivningen är upprättad som ramhandling för en totalentreprenad enligt ABT06, med orienterande beskrivning för de olika anläggningsdelarna. Där speciella krav på sakvaror föreligger är dessa angivna med fabrikantuppgifter som exempel för att definiera produktegenskaperna eller som produkt där det inte finns annan produkt på marknaden som uppfyller ställda krav. Administrativa föreskrifter samt övriga handlingsdelar redovisas separat. Entreprenadåtagande Denna handlingsdel omfattar erforderlig projektering och utförande av kompletta installationer för styr- och övervakning med uppkoppling mot någon av Helsingborgshems befintliga DHC:er till en fullt driftfärdigt anläggning. Arbete och material som ej specificerats men som erfordras för en fullt driftfärdig anläggning och för att funktionskrav enligt denna handling uppnås, ingår i entreprenadåtagandet.

4 4 5 GRÄNSDRAGNINGSLISTA Förklaringar: EE = Elentreprenör SÖE = Styr och övervakningsentreprenör VE = Ventilationsentreprenör RE = Rörentreprenör Vad som avses Leverans och montage av samtliga fläktar, ventilationsaggregat och pumpar tillhörande ventilationsaggregat. Leverans och montage av samtliga cirkulationspumpar (ej cirkulationspumpar till ventilationsaggregat) Leverans av ev. modul (tex IF / Geni) till cirkulationspump i samråd med SÖE Leverans och montering av givare för ventilationsaggregat Leverans och montering av givare för värmecentral (förutom dykrör) Leverans av dykrör till fjärrvärmecentral till RE Montering av dykrör till givare för värmecentral Leverans och montering av fjärrvärmeväxlare Leverans och montering av brandspjäll, brandspjällsmotorer och ev rökdetektorer. Leverans och inkoppling av apparatskåp med tillhörande styrkomponenter Framdragning och inkoppling av matning till apparatskåp styr Inkoppling och leverans av termostat till frånluftsfläkt undercentral Leverans och inkoppling av miljöbrytare och blixtljus Leverans av ventiler till fjärrvärme (i samråd med SÖE då de lev ställdon) Leverans av ventiler till ventilationsaggregat (i samråd med SÖE då de lev ställdon) Leverans av ställdon Leverans och rörmässig inkoppling av värmepumpar Elmässig inkoppling av matning till värmepumpar Leverans av värmemängdsmätare och elmätare för värmepump (i samråd med SÖE för att få rätt modeller styrmässigt) Elmässig Inkoppling av värmemängdsmätare och elmätare för värmepump (ej styrmässig) Inkoppling av extern start, larm mm till värmepumpar samt pulssignal till elmätare och värmemängdsmätare. Leverans av pump till pumpgrop med komplett automatik och även högnivåvippa till pumpgrop (görs i samråd med SÖE för att få rätt funktioner) Leverans av analog tryckgivare för expansionskärl Inkoppling av analog tryckgivare för expansionskärl Leverans och montering av spjällmotorer (ej brandspjällsmotorer) Framdragning och inkoppling av kabel från ev centralt brandlarm till samtliga skåp tillhörande ventilationsaggregat Leverans av ev frekvensomvandlare för fläktar VE RE RE/VE SÖE SÖE SÖE RE RE VE SÖE EE EE SÖE RE VE SÖE RE EE RE EE SÖE RE SÖE RE SÖE EE VE

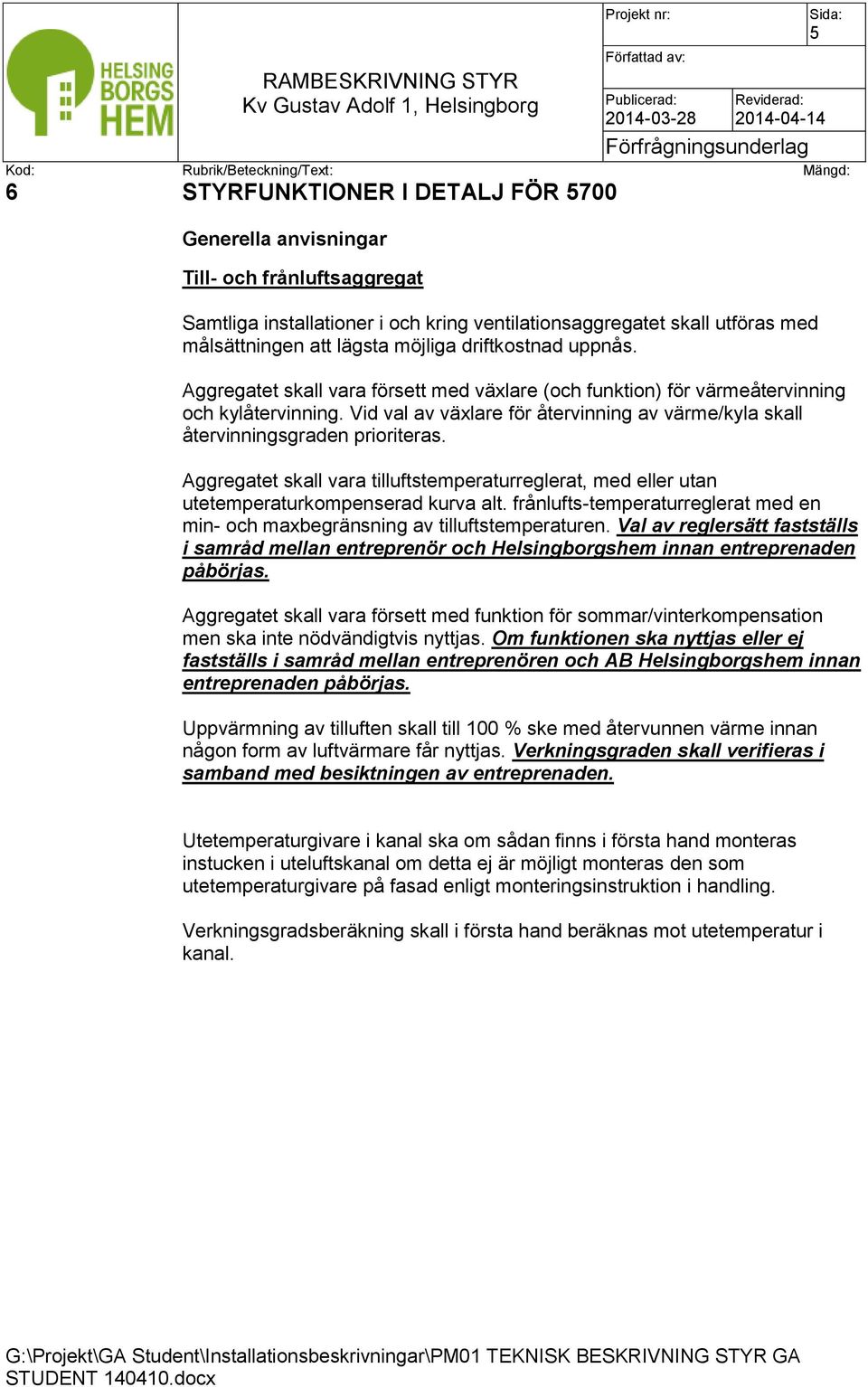

5 5 6 STYRFUNKTIONER I DETALJ FÖR 5700 Generella anvisningar Till- och frånluftsaggregat Samtliga installationer i och kring ventilationsaggregatet skall utföras med målsättningen att lägsta möjliga driftkostnad uppnås. Aggregatet skall vara försett med växlare (och funktion) för värmeåtervinning och kylåtervinning. Vid val av växlare för återvinning av värme/kyla skall återvinningsgraden prioriteras. Aggregatet skall vara tilluftstemperaturreglerat, med eller utan utetemperaturkompenserad kurva alt. frånlufts-temperaturreglerat med en min- och maxbegränsning av tilluftstemperaturen. Val av reglersätt fastställs i samråd mellan entreprenör och Helsingborgshem innan entreprenaden påbörjas. Aggregatet skall vara försett med funktion för sommar/vinterkompensation men ska inte nödvändigtvis nyttjas. Om funktionen ska nyttjas eller ej fastställs i samråd mellan entreprenören och AB Helsingborgshem innan entreprenaden påbörjas. Uppvärmning av tilluften skall till 100 % ske med återvunnen värme innan någon form av luftvärmare får nyttjas. Verkningsgraden skall verifieras i samband med besiktningen av entreprenaden. Utetemperaturgivare i kanal ska om sådan finns i första hand monteras instucken i uteluftskanal om detta ej är möjligt monteras den som utetemperaturgivare på fasad enligt monteringsinstruktion i handling. Verkningsgradsberäkning skall i första hand beräknas mot utetemperatur i kanal.

6 6 Styrkort system 5700 Betjänar: Placering: Apparatskåp: VENTILATIONSAGGREGAT 5701 (Ovanstående bild är ett exempel och överensstämmer inte exakt med beskrivningen) STYRNING Drifttider Start/stopp alt. helfart/halvfart via tidkanaler. Sommar/vinterdrift Sommardrift vid dygnsmedeltemperatur över enligt kurva. Pumpmotion P601 (värme) Motionering 10 minuter per dygn. Pumpmotion P501 (kyla)

7 7 Motionering 10 minuter per dygn. REGLERING Temperaturreglering Tilluftstemperaturen vid GT71 01 regleras till beräknat börvärde via utsignal till återvinning och styrventil SV62 01 (luftvärmare) samt styrventil SV53 01 (vattenburen luftkylare) alternativt starttillstånd (DX luftkylare). Tilluftstemperaturbörvärdet beräknas av: -Aktuell utetemperatur eller fast börvärde alternativt -Aktuell frånluftstemperatur MÄTNINGAR i DHC 5701-GT GT GT GT GT GT GT GT GP GP GF GF72 01 Utetemperatur i kanal Tilluftstemperatur efter återvinnings-vvx Tilluftstemperatur efter värmebatt. (om kylbatteri finnes) Tilluftstemperatur efter luftvärmare (eller luftkylare om sådan finns) Frånluftstemperatur Avluftstemperatur Frysvaktstemperatur Rumstemperatur Tryckgivare TF Tryckgivare FF Flödesgivare TF Flödesgivare FF 5701-GX72 01 CO2-givare frånluft 5701-GX11 01 Rökdetektor TF (Om behov finnes) 5701-GX12 01 Rökdetektor FF (Behov av ev det. gås igenom tillsammans med Helsingborgshem innan)

8 8 INSTÄLLNINGSVÄRDEN 5701 Reglering temperatur: Önskad tilluftstemperatur - Fast eller utetemperaturkompenserat börvärde Eller Önskad frånluftstemperatur - Sommar/vinterkompenserat börvärde Objekt Förklaring Lev.inst. (Om tilluftstemperaturstyrt aggregat) 5701-GT71_BB Börvärde tilluftstemperatur 19 C (Om utetemperaturkompenserat tilluftsbörvärde) 5701-GT71_X Kurva utetemperatur: -20,-14,0,10,17 C 5701-GT71_Y Kompenserat börvärde: 20,20,19,18,18 C (Om sommar/vinterkompenserat frånuftsbörvärde) 5701-GT72_X Kurva utetemperatur: -20,-14,0,15,25 C 5701-GT72_Y Komp. börvärde: 21,21,5,21,5,21,5,23 C DRIFTTIDER 5701 Objekt Drifttid Drifttidsmätning TF/FF 06:00-22:00 mån-sön X

9 9 LARMER 5701 Objekt Förklaring Larmklass GP81 01 Filtervakt tilluft 2 GP82 01 Filtervakt frånluft 2 GF71 01 SL Reglerfel flöde tilluft 2 GF72 01 SL Reglerfel flöde frånluft 2 GP Reglerfel tryck tilluft 2 GP72 01 SL Reglerfel tryck frånluft 2 TF71 01 SL Driftfel Tilluftsfläkt 1 FF72 01 SL Driftfel Frånluftsfläkt 1 FO01 01 SL Summalarm frekvensomf. tilluft 2 FO02 01 SL Summalarm frekvensomf. frånluft 2 GT71 01 RA Regleravvikelse (Om +/- 3 o C i >10 min) 2 GT71 01 Givarfel/Avbrott 1 GT72 01 Regleravvikelse (Om +/- 3 o C i >10 min förutsatt att GT72 styr) annars klimatlarm (Om >25 o C i >10 min) 2 GT72 01 Givarfel/Avbrott 1 GT73 01 Givarfel/Avbrott 2 GT76 01 Givarfel/Avbrott 2 GT76 02 Givarfel/Avbrott 2 GT74 01 Givarfel/Avbrott 2 GT81 01 Frysvakt utlöst (Larmgräns 6 O C) 1 GT81 01 Givarfel/Avbrott 1 P Driftfel 2 P Handkörning 2 P Driftfel 2 P Handkörning 2 GX11 01 BL Rökdetektor tilluft utlöst 1 GX12 01 BL Rökdetektor frånluft utlöst 1 GX11 01 SL Rökdetektor tilluft servicelarm 2 GX12 01 SL Rökdetektor frånluft servicelarm 2 LARMER ÖVRIGT Objekt Förklaring Larmklass Anl.nr Batteri i DUC/PLC bör bytas 2

10 10 APPARATSPECIFIKATION 5701 Komponenter utanför apparatskåp Beteckning Benämning Typ el likvärdig 5701-GT73 01 Temperaturgivare kanal Siemens QAM / Schneider STD GT76 01 Temperaturgivare kanal Siemens QAM / Schneider STD GT76 02 Temperaturgivare kanal Siemens QAM / Schneider STD GT71 01 Temperaturgivare kanal Siemens QAM / Schneider STD GT72 01 Temperaturgivare kanal Siemens QAM / Schneider STD GT74 01 Temperaturgivare kanal Siemens QAM / Schneider STD GT81 01 Frysvaktstemperatur Siemens QAE26.93 / Schneider STX GT15 01 Temperaturgivare Rum Siemens QAA24 / Schneider STR SV62 01 Ställdon ventil värmebatt. Siemens SAX61.03 / Schneider Forta M SV53 01 Ställdon ventil kylbatt. Siemens SAX61.03 / Schneider Forta M GP81 01 Tryckvakt tilluftsfilter Dungs technic LGW3A GP82 01 Tryckvakt frånluftsfilter Dungs technic LGW3A GP71 01 Tryckgivare tilluftstryck Siemens QBM65 / Schneider SPD GP72 01 Tryckgivare frånluftstryck Siemens QBM65 / Schneider SPD GF71 01 Tryckgivare Q-Dysa tilluft Siemens QBM.. / Schneider SPD 5701-GF72 01 Tryckgivare Q-Dysa frånluft Siemens QBM.. / Schneider SPD

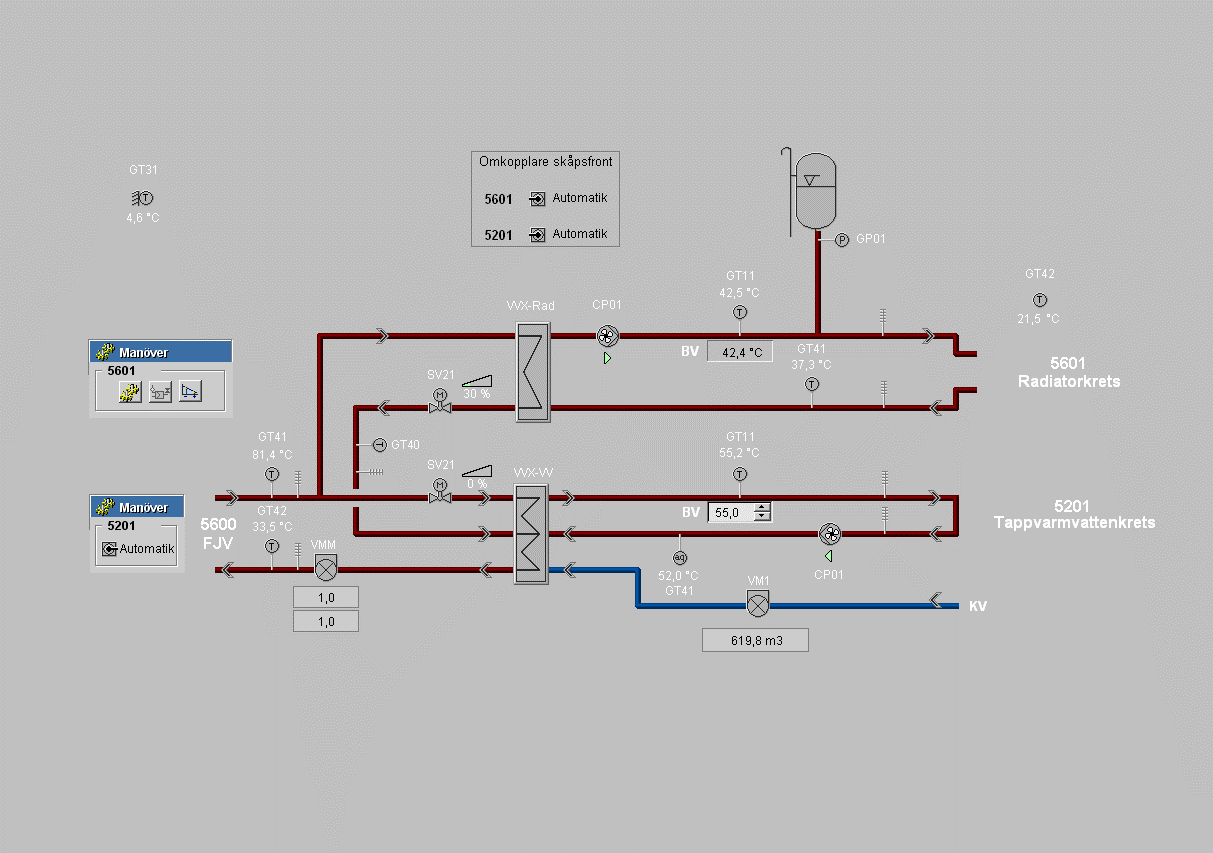

11 11 7 STYRFUNKTIONER I DETALJ FÖR 5600 Generella anvisningar Styrkort system 5600, 5601, 5602, 5201 Betjänar: Placering: Apparatskåp: RADIATORKRETS 5601 STYRNING Drifttider Dagdrift (Komfort) och nattdrift (Ekonomi) via tidkanaler. Nattsänkning Sänkning (normalt inte förekommande) via tidkanaler och inställt antal grader. Pumpstopp/ECO-funktion Styrventilen stänger och pump stoppas med 10 minuters fördröjning om utetemperaturen

12 12 och dygnsmedeltemperaturen överstiger inställt värde. Pump startar igen då utetemperaturen eller dygnsmedeltemperaturen underskrider inställt värde Om fel uppstår på vald pump under drift startar den andra pumpen om sådan finns. Skifte av pump sker 1 gång/vecka (inte lör-sön). Pumpmotion Motionering vid pumpstopp 10 minuter per dygn. REGLERING Temperaturreglering Framledningstemperaturen vid GT11 regleras till beräknat börvärde via styrventil SV21. Tolerans regleravvikelse Avvikelsen mellan börvärde och ärvärde får inte vara större än 2 o C under längre tid än 60 sekunder. Framledningsbörvärdet beräknas av: -Dämpad utetemperaturkompenserad kurva -Nattsänkning -Parallellförskjutning av kurva med hänsyn till erhållna värden från väderstation ÖVRIGT Grädigkeit Uträkning av aktuell grädigkeit ska utföras, genom att ta 5601-GT41 och dra ifrån 5600-GT40, denna uträknade temperatur ska ha samma funktion som en vanlig temperaturgivare med möjlighet till inställning som tex larmgränser. Vid leverans ska detta larm inte vara aktivt. Finns flera Grädigkeit givare i anläggningen ska samtliga betecknas med löpande nummer, tex 5600-GT40 01, 5600-GT40 02 osv. Finns bara en givare ska denna heta 5600-GT40. TAPPVARMVATTEN 5201 STYRNING Pumpstyrning VVC-Pump CP01 är kontinuerligt i drift. REGLERING Temperaturreglering Tappvarmvattentemperaturen vid GT11 regleras till inställt börvärde

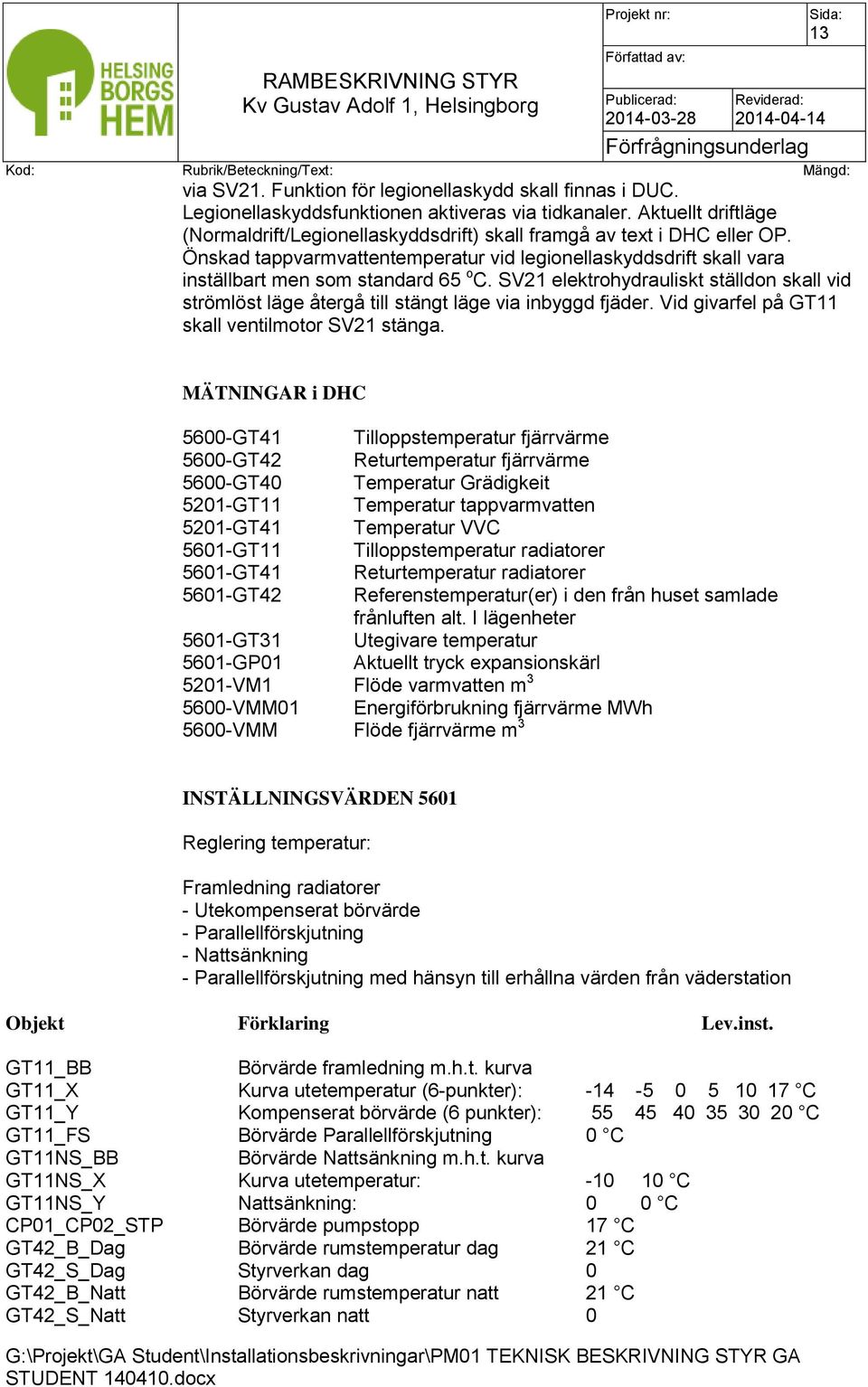

13 13 via SV21. Funktion för legionellaskydd skall finnas i DUC. Legionellaskyddsfunktionen aktiveras via tidkanaler. Aktuellt driftläge (Normaldrift/Legionellaskyddsdrift) skall framgå av text i DHC eller OP. Önskad tappvarmvattentemperatur vid legionellaskyddsdrift skall vara inställbart men som standard 65 o C. SV21 elektrohydrauliskt ställdon skall vid strömlöst läge återgå till stängt läge via inbyggd fjäder. Vid givarfel på GT11 skall ventilmotor SV21 stänga. MÄTNINGAR i DHC 5600-GT41 Tilloppstemperatur fjärrvärme 5600-GT42 Returtemperatur fjärrvärme 5600-GT40 Temperatur Grädigkeit 5201-GT11 Temperatur tappvarmvatten 5201-GT41 Temperatur VVC 5601-GT11 Tilloppstemperatur radiatorer 5601-GT41 Returtemperatur radiatorer 5601-GT42 Referenstemperatur(er) i den från huset samlade frånluften alt. I lägenheter 5601-GT31 Utegivare temperatur 5601-GP01 Aktuellt tryck expansionskärl 5201-VM1 Flöde varmvatten m VMM01 Energiförbrukning fjärrvärme MWh 5600-VMM Flöde fjärrvärme m 3 INSTÄLLNINGSVÄRDEN 5601 Reglering temperatur: Framledning radiatorer - Utekompenserat börvärde - Parallellförskjutning - Nattsänkning - Parallellförskjutning med hänsyn till erhållna värden från väderstation Objekt Förklaring Lev.inst. GT11_BB Börvärde framledning m.h.t. kurva GT11_X Kurva utetemperatur (6-punkter): C GT11_Y Kompenserat börvärde (6 punkter): C GT11_FS Börvärde Parallellförskjutning 0 C GT11NS_BB Börvärde Nattsänkning m.h.t. kurva GT11NS_X Kurva utetemperatur: C GT11NS_Y Nattsänkning: 0 0 C CP01_CP02_STP Börvärde pumpstopp 17 C GT42_B_Dag Börvärde rumstemperatur dag 21 C GT42_S_Dag Styrverkan dag 0 GT42_B_Natt Börvärde rumstemperatur natt 21 C GT42_S_Natt Styrverkan natt 0

14 14 GP01_B_L Börvärde lågt tryck expansionskärl enl ök med beställaren(enh= m) GP01_B_H Börvärde högt tryck expansionskärl enl ök med beställaren(enh= m) DRIFTTIDER 5601 Objekt Drifttid Drifttidsmätning CP01/CP02 Drift Kontinuerligt vintertid X Pumpmotion 12:00-12:10 mån-sön Pumpväxling 10:00-10:01 tisdagar INSTÄLLNINGSVÄRDEN 5201 Objekt Förklaring Lev.inst. GT11_B Börvärde tappvarmvatten normaldrift 55 C Börvärde tappvarmvatten legionelladrift 65 o C VVC-temperatur (Mätvärde) minimum 50 o C Legionelladrift via tidkanaler Sön, Mån DRIFTTIDER 5201 Objekt Drifttid Drifttidsmätning CP01 Drift Kontinuerligt X INSTÄLLNINGSVÄRDEN 5600 GT41_42_ Diff Gräns diff fjärrvärme / Fjv lågt delta T 25 C GT31_Block Blockering av difflarm Pumpstopp vid (faktisk utetemperatur) >17 C ute och >10 C dygnsmedel Pumpstart vid (faktisk utetemperatur) <10 C ute el. < 10 C dygnsmedel LARMER 5601 Objekt Förklaring Larmklass CP01 Driftstopp/Driftfel 2 CP02 Driftstopp/Driftfel 2 CP01 Handkörning 2 CP02 Handkörning 2 CP01 Lång drifttid 2 CP02 Lång drifttid 2 CP01 + CP02 Driftstopp/Driftfel båda pumparna 1 GT11 Givarfel 2 GT11 Temperaturlarm/Reglerfel (+/- 5 o C i >10 min) (Hög/Låg framledningstemp.) 1 GT42 Givarfel 2 GT42 Klimatlarm (Hög/Låg temperatur) 2 GT41 Givarfel 2 GT31 Givarfel 2 GP01 Lågt/högt tryck expansionskärl 1

15 15 LARMER 5201 Objekt Förklaring Larmklass CP01 Driftstopp/Driftfel 2 CP01 Drifttidslarm 2 GT11 Givarfel 2 GT11 Temperaturlarm/Reglerfel (+/- 5 o C i >10 min) (Hög/Låg tappvarmv.temp.) 1 GT11 Skållningslarm (>65 o C i >X ant. sekunder) 2 LARMER 5600 Objekt Förklaring Larmklass GT41 Givarfel 2 GT41 Temperaturlarm/Fjärrvärme låg temp. 2 GT41_GT42 Temperaturlarm/Fjärrvärme lågt delta T 2 (Låg diff.temp.) GT42 Givarfel 2 GT40 Givarfel 2 LARMER ÖVRIGT Objekt Förklaring Larmklass Anl.nr Batteri i duc bör bytas 2 APPARATSPECIFIKATION 5601, 5201 Komponenter utanför apparatskåp Beteckning Benämning Typ el likvärdig 5601-GT11 Temperaturgivare dyk Siemens QAE / Schneider STD GT42 Temperaturgivare Rum Siemens QAA24 / Schneider STR GT41 Temperaturgivare dyk Siemens QAE /Schneider STD GT31 Temperaturgivare Ute Siemens QAC22 / Schneider STO SV21 Ställdon ventil Siemens SKD62 / Schneider Forta M GP01 Tryckgivare Siemens QBE2002-PXX / Schneider SPP GT11 Temperaturgivare dyk snabb Siemens QAE / Schneider STP GT41 Temperaturgivare Anl. Siemens QAD22 / Schneider STC SV21 Ställdon ventil Siemens SKD SV22 Ställdon ventil Siemens SKD GT41 Temperaturgivare Anl. Siemens QAD22 / Schneider STC GT42 Temperaturgivare Anl. Siemens QAD22 / Schneider STC GT40 Temperaturgivare Anl. Siemens QAD22 / Schneider STC100 Styrkort system 5602

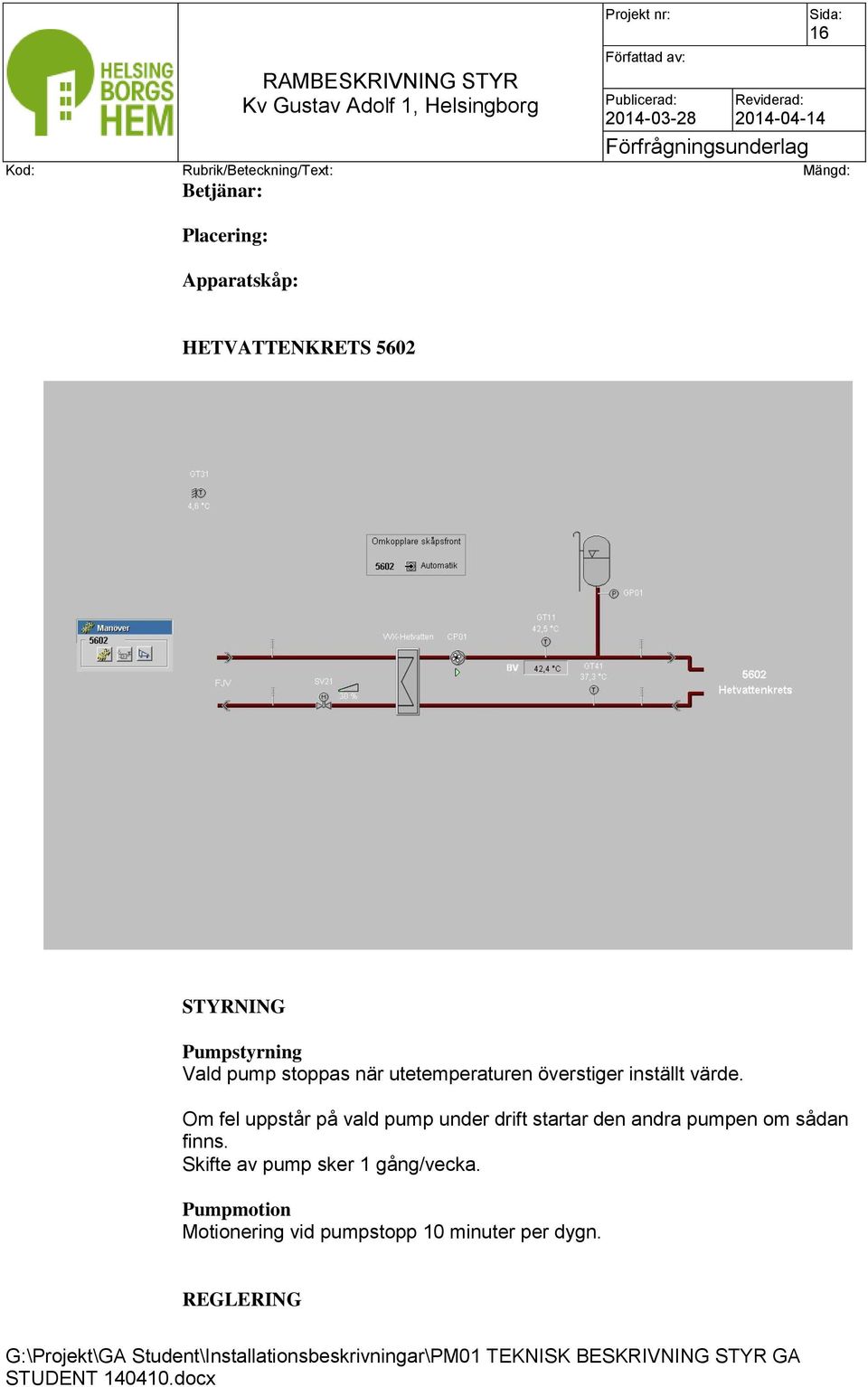

16 16 Betjänar: Placering: Apparatskåp: HETVATTENKRETS 5602 STYRNING Pumpstyrning Vald pump stoppas när utetemperaturen överstiger inställt värde. Om fel uppstår på vald pump under drift startar den andra pumpen om sådan finns. Skifte av pump sker 1 gång/vecka. Pumpmotion Motionering vid pumpstopp 10 minuter per dygn. REGLERING

17 17 Temperaturreglering Framledningstemperaturen vid GT11 regleras till beräknat börvärde via värmeventil SV21. Tolerans regleravvikelse Avvikelsen mellan börvärde och ärvärde får inte vara större än 2 o C under längre tid än 60 sekunder. Framledningsbörvärdet beräknas av: -Utekompenserad styrkurva -Parallellförskjutning ÖVRIGT Grädigkeit Uträkning av aktuell grädigkeit ska utföras om hetvattenkrets är ihopkopplad med andra värmeväxlare (Två- eller trestegskoppling), genom att ta GT41 och dra ifrån 5600-GT40 02, denna uträknade temperatur ska ha samma funktion som en vanlig temperaturgivare med möjlighet till inställning som tex larmgränser. Vid leverans ska detta larm inte vara aktivt. MÄTNINGAR i DHC 5602-GT11 Tilloppstemperatur Värmegrupp 5601-GT31 Utegivare temperatur 5602-GT41 Returtemperatur värmegrupp 5600-GT40 02 Temperaturgivare Anl. INSTÄLLNINGSVÄRDEN 5602 Reglering temperatur: Framledning hetvattenkrets - Utekompenserat börvärde - Parallellförskjutning Objekt Förklaring Lev.inst. GT11_BB Börvärde framledning m.h.t. kurva GT11_X Kurva utetemperatur (6-punkter): C GT11_Y Kompenserat börvärde (6 punkter): C GT11_FS Börvärde Parallellförskjutning 0 C CP01/CP02_STP Börvärde pumpstopp 17 C GP01_B_L Börvärde lågt tryck expansionskärl enl ök med beställaren(enh= m) GP01_B_H Börvärde högt tryck expansionskärl enl ök med beställaren(enh= m) DRIFTTIDER 5602 Objekt Drifttid Drifttidsmätning

18 18 CP01/CP02 Drift Kontinuerligt vintertid X Pumpmotion 12:00-12:10 mån-sön Pumpväxling 10:00-10:01 tisdagar LARMER 5602 Objekt Förklaring Larmklass CP01 Driftstopp/Driftfel 2 CP02 Driftstopp/Driftfel 2 CP01 + CP02 Driftstopp/Driftfel båda pumparna 1 CP01 Handkörning 2 CP02 Handkörning 2 CP01 Lång drifttid 2 CP02 Lång drifttid 2 GT11 Givarfel 2 GT11 Temperaturlarm/Reglerfel (hög/låg framledningstemp.) 2 GT41 Givarfel 2 GP01 Lågt/högt tryck expansionskärl 1 APPARATSPECIFIKATION 5602 Komponenter utanför apparatskåp Beteckning Benämning Typ el likvärdig 5602-GT11 Temperaturgivare Rör Siemens QAE / Schneider STP GT41 Temperaturgivare Rör Siemens QAE / Schneider STP SV21 Ställdon ventil Siemens SKD62 / TAC Forta M GP01 Tryckgivare Siemens QBE2002-PXX /Schneider SPP GT40 02 Temperaturgivare anl. Siemens QAD22 / Schneider STC100

19 19 8 STYR OCH ÖVERVAKNINGSSYSTEM Orientering Handlingen avser projektering och installation av styr- och övervakningsanläggning med erforderligt elarbete ingående i projektet. För entreprenaden gäller även: Arbetsmiljöverket författningssamling (AFS). Boverkets byggregler med senaste ändringar och tillägg. AMA 09 Svensk Fjärrvärmes publikation Fjärrvärmecentralen - utförande och installation (Tekniska bestämmelser F:101) Öresundskrafts publikation Installationsanvisningar för fjärrvärme. Anslutning till yttre försörjningssystem Anläggningen skall anslutas till överordnat system via TCP/IP över Helsingborgs stads Stadsnät HSDN Ethernet fiber. Överlämningspunkt: Enligt entreprenör Entreprenör skall begära IP-adress av beställaren. Miljöbetingelser Korrosionsmiljö För objektet gäller korrosivitets klass C4 utomhus och C2 inomhus enligt BSK 07, där ej annat särskilt anges. Ljudmiljö För maximal tillåtna ljudtrycksnivåer från installationer gäller ljudklass C, enligt SS 25267:2004. Elmiljö Kraftförsörjning: 230/400 V, 50 Hz, femledarsystem. Kapslingsklass på installationsmateriel skall väljas med avseende på klassning enligt SS Dock minst IP4x i publika utrymmen Anläggningen skall skyddas mot överspänning. Utrustningar skall uppfylla EU krav på emission och immunitet enligt EN respektive EN Elektriska och magnetiska fält får i vistelse zon ej överstiga 10 V / m respektive 0,2µT.

20 20 Utrymmesplanering Tekniska förutsättningar Avseende dimensionerande förutsättningar som krav på spänningsförande installationer, se i AF-del åberopade handlingar för Elinstallationer. Allmänna materiel, utförande- och funktionskrav Apparater och installationsmateriel skall vara i halogenfritt utförande, avser dock ej materiel som gjuts in. Provningar Protokollförd funktionsprovning, punktprovning och ev motormätning (om motorskydd används) skall genomföras och biläggas övriga besiktningsprotokoll.

21 21 Personals kvalifikationer Personal skall ha dokumenterad utbildning för arbetsuppgiften i fråga, samt vara väl förtrogen med branschstandard avseende tekniska lösningar för aktuellt system. Frånlufts- och rumstemperaturgivare Frånluftstemperaturgivare skall monteras så att den samlade frånluftstemperaturen för respektive trapphus mäts och övervakas. Finns ej möjlighet att montera frånluftstemperaturgivare till respektive trapphus skall ett antal rumstemperaturgivare istället monteras in i lägenheter för att få en bra bild av den aktuella rumstemperaturen. Regel för bestämmande av antal rumsgivare och montering fungerar enligt följande: - Minst 4st rumsgivare skall alltid monteras i byggnaden - Är antalet lägenheter fler än 25 skall ytterligare 1 givare monteras in per 10 lägenheter överstigande 25 med avrundning uppåt. Tex om det är 102 lägenheter totalt i fastigheten skall 12st installeras. - Spridningen av givarna skall vara jämt fördelad mellan trapphus. - Givarna får ej monteras direkt ovanför värmeundercentral. - Givarna skall vara jämt fördelade mellan ytterlägenheter och innelägenheter. - Givarna skall vara jämt fördelade mellan våningsplan och om huset är lägre än 6 våningar skall givarna placeras så det skiljer minst 1 våning mellan dom, tex på våning 2 och 5. Är huset högre än 6 våningar skall givarna placeras på näst nedersta våningen och på näst översta våningen. - Samtliga rumstemperaturgivare skall monteras i vardagsrum i mitten på rummet 150cm från golv minst 3m från närmsta radiator. Montering av utetemperaturgivare Utetemperaturgivare skall monteras på 20 mm distanser på norrfasad och förses med solskydd. Kabelrör skall tätas i vardera ände med silikon så att varm luft från fastigheten inte blåser ut i givarhuset och ger upphov till en felaktig utomhustemperatur. Omkopplare i apparatskåpsfront Värmesystem (ex 5201, 5601, 5602 mfl) Manöverbrytare för respektive pump ska monteras i apparatskåpsfront med märkning av systemtillhörighet och namn (exempel 5201 Varmvatten ).

22 22 Varje brytare ska ha följande lägen: Hand, 0 och Auto. Skulle fler än 1 pump användas till kretsen (ex parpumpar) ska handläge finnas för respektive pump (ex. Hand CP01, Hand CP02). Respektive brytare ska ha återföring till DUC/PLC med aktuell lägesindikering och även direkt koppling till respektive pump för att kunna handstoppa och handstarta pumpen om DUC/PLC skulle sluta fungera. Ventilationsaggregat (ex 5701, 5702 mfl)) Serviceomkopplare för respektive ventilationsaggregat ska monteras i apparatskåpsfront med märkning av systemtillhörighet och namn (exempel 5702 Ventilation ). Varje brytare ska ha följande lägen: Auto och Service. Respektive brytare ska endast kopplas mjukt till DUC/PLCmed aktuell lägesindikering så att skyddsfunktioner (ex. vis frysskydd etc.) bibehålls. DU PÄRM DU pärm levereras i 1 exemplar samt digitalt på USB minne I DU-pärm skall följande redovisas: - Driftkort inkl flödesbild, funktionstexter, larmlista och materiallista. - Kompletta apparatskåpsschemor inkl materiallista för inre skåpskomponenter och yttre förbindningsschema med kabelnummer. - Ritningar (om så finnes/krävts i entreprenaden) - Datablad - CE-intyg, tillverkningsintyg - Egenprovning och funktionsprovning - Motormätning (om motorskydd används) DOKUMENTATION I APPARATSKÅP En mapp placeras i dokumenthållare på insidan i varje apparatskåp innehållande: - Driftkort inkl flödesbild, funktionstexter, larmlista och materiallista. - Kompletta apparatskåpsschemor inkl materiallista för inre skåpskomponenter och yttre förbindningsschema med kabelnummer. PROGRAMARKIVERING - Programmet som DUC:en/PLC:en laddats med skall arkiveras i anvisad mapp i Helsingborgshems nätverk endast åtkomligt från DHC:n. Viktigt är att mappen hålls uppdaterad med den senaste versionen av programmet om ändringar görs i efterhand.

23 Begrepp DHC (DataHuvudCentral) Befintlig arbetsstation / server med tillhörande periferiutrustning som bildskärm, tangentbord, pekdon, skrivare etc. för övergripande övervakning och betjäning av anläggningen. Vilket omfattar grafisk presentation av processer i dynamiska flödesbilder samt analys av data. DUC/PLC (Dataundercentral/Programmable Logic Controller) Modulärt eller kompakt uppbyggd(a) processenhet(er) med eventuella erforderliga I/O-enheter inbyggda i ett apparatskåp för styr- och övervakning av installerat system. För installationssystem centralt placerade inom ett avgränsat installationsutrymme, tex. fläktrum, värmeundercentral e d. HMI (Human Machine Interface) Gränssnitt för presentation och handhavande av anläggningsinformation vid DUC/PLC 8.2 Kapacitet 8.3 DHC Apparatskåp skall dimensioneras med : 10% reserv plats avseende levererad hårdvara fördelat jämt över de olika I/O typerna. 25% reserv plats gällande skåpsstorlek, för möjlighet till att bygga ut styrsystem och skåpskomponenter. Befintliga DHC är av typ Regin EXO4, Siemens Desigo Insight samt Schneider VISTA Levererad ny anläggning skall kopplas upp med full funktionalitet så att samtliga parametrar såsom ärvärden, börvärden, inställningar, larm och funktioner kan avläsas, ändras och övervakas via någon av de befintliga överordnade systemen. Dynamiska flödesbilder för information och handhavande skall upprättas för samtliga anslutna system, apparater och komponenter. Samtliga inställningsvärden (börvärden, gränsvärden, tidräknare, PID) etc. skall vara inställbara via användargränssnitt DHC. 8.4 Energimätning EL Apparatskåp Varje apparatskåp tillhörande styrsystemet skall ha inbyggd energimätare monterad på dinskena som mäter följande värden tillhörande inkommande matning:

24 HMI Aktuell momentan effektanvändning Aktuell ackumulerad effektanvändning Aktuell reaktiv effekt för respektive fas Aktuell aktiv effekt för respektive fas Aktuell spänning för respektive fas Aktuell ström för respektive fas. Samtliga av dessa värden ska föras över från energimätare till DUC/PLC och avläsas i DUC/PLC och ska även presenteras i DHC. Loggar/Trender över samtliga värden ska kunna plockas upp i DHC. Leverans av HMI ingår ej i denna entreprenad. Driftpersonal medför egen handhållen HMI. Fel skall kunna åtgärdas och kvitteras via HMI. Apparater, objekt och system skall kunna handmanövreras via HMI tillhörande styrsystemet mellan läge Hand( ) - Från- Automatik. Samtliga inställningsvärden (börvärden, gränsvärden, tidräknare, PID) etc. skall vara inställbara via användargränssnitt HMI. 8.6 Mätnoggrannheter och upplösning Följande gäller för hela anläggningen: Funktion Noggrannhet Upplösn Mätområde Temp max ±0,3% 0, C Fukt max ±3,0% %RH Flöde max ±3% 0,1 0 l/s Tryck max ±1,5% 1 0 Pa Luftkvalité max ± 50ppm 1 0 ppm Vid mätning av temperatur ska alltid givare med PT1000 mätelement användas. 8.7 System och funktioner Samtliga ventilationsaggregat, kylmaskiner, värmepumpar, värmesystem, hetvattensystem, tappvarmvatten etc. skall överordnas ett styrsystem (DUC/PLC) och ska kopplas upp mot befintlig huvuddator (DHC)

25 25 3:e parts integrering där extern reglercentral eller inbyggt medföljande styrsystem på tex prefabricerad fjärrvärmevärmeväxlare eller ventilationsaggregat som kommunicerar mot DUC/PLC via kommunikationsbuss får ej förekomma då detta är förenat med försämrad användbarhet samt utesluten möjlighet att kunna ställa in viktiga parametrar. Om styr- och reglerutrustning (DUC) av annat fabrikat än det i det överordnade systemet förekommer så skall denna kunna kommunicera med det överordnade systemet så att samtliga ärvärden, börvärden, inställningar, larm och funktioner kan avläsas, ändras och övervakas via det överordnade systemet. Cirkulationspumpar Samtliga cirkulationspumpar ska styras via modul i cirkulationspump med start/stopp, potentialfri återföringsutgång (driftindikering) och 0-10V ingång för styrning av pumphastighet via DUC/PLC Väderparametrar Ny DUC/PLC skall kommunicera och ta emot väderparametrar från befintliga DUC:ar/PLC:er placerade på vind tillhörande Närlundavägen 11 via TCP/IP. Försörjningssystem för luftbehandlingssystem Försörjning av luftbehandlingssystem skall: Utföras så att samma värmevatten som betjänar radiatorkrets i byggnaden används till luftbehandlingens värmebatteri. Fjärrvärmesystem Pulsmätvärden gällande m3 samt Kwh från Fjärrvärmemätare skall registreras, räknas samman och mätas i DUC/PLC. Temperaturmätning skall utföras på tillopp och retur. Tappvattensystem Tappvarmvattentemperaturen regleras till inställt börvärde. Funktion för legionellaskydd skall finnas i DUC/PLC. Legionellaskyddsfunktionen aktiveras via tidkanal. Ställdon för varmvattenreglering skall vara av elektrohydraulisk typ som vid strömlöst läge skall återgå till stängt läge via inbyggd fjäder. Vid givarfel på reglerande givare skall ventilmotor stänga. Mätning av VVC temperaturen skall utföras. Pulsmätvärden från volymmätare för inkommande tappvatten skall registreras, räknas samman och mätas i DUC/PLC.

26 26 Spillvattensystem och dagvattensystem mm Pumpgrop skall övervakas, Larm avges vid hög nivå i grop. Larm avges vid även vid fel på pump i pumpgrop. De 2 larmen får lov att parallellkopplas som en digitalingång in till styrsystem. Undertrycksavgasare skall övervakas, larm avges vid fel. Fläkt som betjänar undercentral skall övervakas, larm avges vid fel. Energisignatur Beräkning av energiförbrukning sker en gång varje timme och visat värde avser ackumulerad förbrukning de senaste 24 timmarna vid aktuell dygnsmedeltemperatur. I energisignaturen finns 5 fält enligt bilden nedan. Dessa är lägsta, näst lägsta och tredje lägsta uppmätta dygns-förbrukning samt ett manuellt värde och uppmätt dygnsförbrukning. I händelse av att Aktuell dygnsförbrukning är lägre än värdet i fältet Lägsta förbrukning skrivs detta med automatik in i fältet Lägsta förbrukning varpå det tidigare värdet från Lägsta förbrukning automatiskt flyttas över till fältet Näst lägsta förbrukning. Likaså skrivs värdet Tredje lägsta förbrukning över med värdet från Näst lägsta förbrukning. Helsingborgshem väljer själv med vilket av de fyra fälten den uppmätta dygnsförbrukning ska jämföras med och hur stor avvikelsen får vara i % (defaultvärde 15). I händelse av att larmgränsen överskrids skall larm för Hög energiförbrukning erhållas. Larmet skall vara av B-klass och skall inte återgå automatiskt.

27 27 Resetmöjlighet för respektive fält tillhörande en viss dygnsmedeltemperatur ska finnas för att kunna börja om att räkna upp energianvändning från början. Loggning Samtliga analoga in- och utsignaler skall loggas och sparas i DHC så att dessa kan avläsas via DHC minst en månad i efterhand. Värden äldre än en månad skall med automatik rensas från databasen och sparas i en fil för att kunna plockas upp och utvärderas i senare skede i DHC. Tryckmätning värmekrets(ar) Analog mätning av systemtryck sker via absolut tryckgivare, hög- och låglarm ges enligt inställning. Val av tryckgivares mätområde ska göras med huvudtanke på mätnoggrannhet och ska väljas med max mätområde genom att ta husets totala höjd räknat från nedersta källarplan (varje plan räknas som 3m) och ett pålägg på 15 meter ska göras. Exempel: Huset har 10 våningar utan källare och vind inräknat 10x3 = 30m, källare = 3m, vind = 3m, extra pålägg är 15m vilket ger =51m Givarens område ska då vara större än 51 men ändå så nära 51 som möjligt, till exempel är 0-60m givare applicerbar här. Styrleverantör levererar tryckgivare till Rörentreprenör som monterar densamma. 8.8 Märkning Samtliga komponenter i anläggningen tillhörande styrsystemet skall märkas enligt tidigare beteckningar gällande värme och ventilation Skyltar ska utformas enligt nedan exempel med vit botten med svart text där själva texten är nedsänkt i plastmaterialet, baksidan ska vara självhäftande och 2 hål enligt exempel ska finnas för fastskruvning. Måtten ska vara 25x80 mm Skulle typen av givare/komponent inte finnas med i listan tillhörande ovan nämnda dokument skall BSAB standarden tillämpas. Samtliga kablar skall kabelmärkas i bägge ändar. 8.9 Överspänningsskydd Varje apparatskåp tillhörande styrsystemet skall skyddas mot överspänning och åsknedslag på inkommande kraft med överspänningsskydd med automatisk återgång. Överspänningsskyddet skall vara försett med

28 28 larmkontakt ansluten till DUC/PLC där larm erhålles i händelse av att överspänningsskyddet löst ut och således också är förbrukat. P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Leverantör skall anvisas berörd montör om förhållanden som gäller för utförande, montage och anslutning. Utförande Elektrisk eller motordriven apparat skall: Anslutas till styrsystemet. Q APPARATER KANALER, DON MM I LUFTBEHANDLINGSYSTEM Leverantör skall anvisas berörd montör om förhållanden som gäller för utförande, montage och anslutning. Utförande Elektrisk eller motordriven apparat skall: anslutas till styrsystemet både elektriskt och styrmässigt. Ev. egensäker utrustning skall vara försedd med larmutgång. QA QAB SAMMANSATTA APPARATER, KANALER DON MM I LUFTBEHANDLINGSSYSTEM LUFTBEHANDLINGSAGGREGAT Styrning Aggregat skall startas eller stoppas och förreglas enligt krav i brandskyddsdokumentation. Aggregat skall stoppas och förreglas vid utlöst frysskydd för luftvärmare arbetande mot uteluft. Aggregat skall stoppas av miljöbrytare, automatisk återstart och larmkvittering när brytare dras ut till normalläge. Miljöbrytare märkt Nödavstängning ventilation skall monteras i huvudentré bottenplan till byggnaden eller i entré bottenplan till trapphus. Miljöbrytaren skall vara åtkomlig för samtliga boende som betjänas av ventilationsaggregatet/frånluftsfläkten. Om inte ska miljöbrytare monteras i samtliga trapphus. I de trapphus/entréer miljöbrytare inte finns monterad skall det tydligt anvisas var miljöbrytare finns placerad.

29 29 Tryckknappen skall vara av typ svamptryckknapp med dragåterställning (se bild nedan) för att de boende själv enkelt ska kunna återstarta ventilationsaggregatet/frånluftsfläkten när så önskas. Tryckknappen ska monteras på 220cm höjd över golv för att undvika missbruk av densamma. Ovan miljöbrytaren, upp vid tak skall dessutom rött långsamt blinkande blixtljus placeras för att tydliggöra att nödstoppet har aktiverats (se bild nedan). QE QF QJ FLÄKTAR Styrning Fläkt skall startas eller stoppas och förreglas enligt krav i brandskyddsdokumentation. Fläkt skall stoppas och förreglas vid utlöst frysskydd för luftvärmare arbetande mot uteluft. I automatik läge skall: Fläkt i system med filter eller variabelt flöde varvtalsstyras så att konstant tryckdifferens mot atmosfärstryck erhålls. VÄRMEVÄXLARE Övervakning Följande indikeras i HMI, samt registreras historikdatabas. Temperaturverkningsgrad. Fel indikeras vid verkningsgrad lägre än dimensionerande krav i mer än 60 minuter. SPJÄLL, FLÖDESDON OCH BLANDNINGSDON Styrning Avstängningsspjäll i luftbehandlingsaggregat skall öppna och stänga när tillhörande fläkt startar och stoppar.

30 30 QJB QJC QJD S SEC.2 LUFTSPJÄLL Styrning Spjäll ingående i brandskyddsfunktion skall: motioneras med 24h intervall. Övervakning Spjäll ingående i brandskyddsfunktion skall övervakas: Fel indikeras i HMI, samt registreras historikdatabas vid spjälläge avvikande från manöver. Varje brandspjäll ska kopplas kopplas för separata digitalingångar till styrsystem för att lättare kunna felsöka anläggningen om fel uppstår. SPJÄLL FÖR SKYDD MOT SPRIDNING AV BRAND OCH BRANDGAS Styrning Spjäll skall: stänga vid signal från centralt brandlarm. TRYCKAVLASTNINGSSPJÄLL Styrning Spjäll skall öppna vid signal från centralt brandlarm. Spjäll skall: öppna vid signal från centralt brandlarm. APPARATER, UTRUSTNING, KABLAR M M I EL- OCH TELESYSTEM Leverantör skall anvisas berörd montör om förhållanden som gäller för utförande, montage och anslutning. Säkringar för högst 1 kv Säkringar för högst 1 kv, större än 63A skall utgöras av säkringslastbrytare. Säkringar för högst 1 kv, mindre än 63A skall utgöras av dvärgbrytare enligt SEC.3.

31 31 SEC.3 Dvärgbrytare Automatsäkring skall ha märkkortslutningsförmåga minst 10 ka, med C-karakteristik, samt vara frånskiljningsbara för arbete. Automatsäkring skall bryta allpoligt. SJC TRANSFORMATORER Transformator dimensioneras med 30 % reservkapacitet vid fulltutbyggd anläggning. SJF SJF.4 SJF.41 OMRIKTARE Frekvensomriktare Frekvensomriktare Frekvensomriktare både extern som inbyggd i styrande objekt ska anslutas till apparatskåp innehållande DUC/PLC både elektriskt och även signalmässigt. Varje frekvensomvandlare ska styras enligt följande från DUC/PLC: Start/stopp ingång, potentialfri återföringsutgång och 0-10V ingång för styrning av utfrekvens.

32 32 SK SKB SKB.5 SKB.51 KOPPLINGSUSTRUSTNINGAR OCH KOPPLINGSAPPARTER KOPPLINGSUSTRUSTNINGAR Apparatskåp, apparattavlor m m Apparatskåp Skåp skall vara av metall i rostskyddsbehandlat och målat utförande med fästen utvändigt för montage på vägg eller stativ. Golvskåp uppställes på sockel av aluminium med underlägg av neoprengummi. Storlek begränsas av tillgängliga utrymmen markerade på ritningar. Kapsling anpassas till omgivningsförhållanden, dock minst IP 43 inklusive utrustning monterad i hölje. Apparatskåp utföres och dimensioneras för funktioner och utrustning enligt beskrivning och ritningar. Dörrar förses med spanjolett lås, skåpsnyckel monteras fast förbunden med skåpet i plastad stålvajer, dokumentationshållare skruvas fast på insida skåpsdörr. Summalarmlampa med rött sken av LED typ monteras på framsida av skåp märkt Summalarm. Skåp förses med separat montageplåt för montage av apparater. Skåp konstrueras så att omgivningskraven på de i skåpet monterade komponenterna ej överskrids. (Kylfläkt får ej användas) Installationer utförs för 230/400V, 50Hz, 5-ledarsystem. Apparater som reläer, kontaktormotorskydd, kontaktorer, etc. monteras i rader montageskena (DIN-skena) mellan horisontella ledningskanaler. Montageskenan skall möjliggöra montage av ytterligare 25 % flera plintar. Minst 25 % reservutrymme för såväl apparater som ledningar skall finnas, dock utrymme för minst tre kontaktormotorskydd och tre reläer. Apparater skall utföras lägst IP 20, samt ha en brytförmåga som motsvarar bakomvarande avsäkring dock lägst 10kA. Märkning apparatskåp All utrustning skall märkas. Apparatskåp skall förses med: utvändig skylt innehållande apparatskåpsbeteckning matande central, samt avsäkring och ledararea.

33 33 gruppförteckning som svetsas fast på insida av dörr innehållande avsäkring, objektbeteckning, inställning och märkström. skylt för omställare med rubriktext och funktion. varningsskyltar för objekt med främmande spänning. skyltar för i skåpet monterad utrustning. Montage Apparater monteras på normskena. Montage utföres minst 400 mm över golv inklusive reservutrymme. Omställare monteras i dörr systemvis med vred pekande i samma riktning för automatikläge. Omställare och indikeringar infälls i dörr mellan 1000 och 1700 mm över golv. Huvudströmbrytare Huvudbrytare utföres 4-polig för direkt anslutning av inkommande kraftmatning. Avsäkring Utföres enligt SEC.2 Omställare Ska märkas med skylt för rubrik- och funktionstext för styrt objekt.

34 34 Strömreläer Strömrelä får ej lov att användas, samtliga installerade objekt ska levereras med larmkontakt så att strömrelä ej behövs, ev avsteg från handling ska godkännas skriftligen från beställare. Vid egensäker utrustning ska strömreläer inte stoppa utan endast larma. Kontaktorer Kontaktorer utförs för direktstart enligt AC-3. Kontaktor skall vara direktförreglade av överlastskydd. Överspänningskydd Skydd mot överspänning skall ske enligt 8.9. Överlastskydd Då skydd mot överlast behövs, utföres detta med motorskyddsbrytare för så kallat säkringslöst utförande enligt SKF.51 Objekt med egensäker konstruktion (tex. motorer med impedanskydda lindning, inbygg skyddsutrustning, termistor, terkokontajkt etc) avsäkras med dvärbrytare enligt SEC.3 Transformatorer Utföres enligt SJC

35 35 Ledningar Ledning mellan central, apparat och kopplingsplintar dras i ledningskanaler. Fri längd utanför kanal får vara max 150 mm. Samtliga parter in- och utgående ledningar ansluts över plint. Samlingsskenor dimensioneras för samma märkström som huvudströmbrytare. Ledningar förlagda mellan ledningsränna och dörr förläggs i plastspiral. Maximalt: en yttre ledare per plint. två inre ledare per kopplingspunkt. Ledningar för: inre förbindning förses med nollnummer i båda ändar. Högsta nollnummer anges på första sidan i skåpsschema. yttre förbindning förses med plint- och kabelnummer. SKF SKF.5 SKF.51 SKF.6 SKF.62 SKF.7 SKF.71 ELKOPPLARE I KOPPLINGSUTRUSTNING M M Startkopplare, pådrag m m för högst 1kv Motorskyddsbrytare Motorskyddsbrytare skall vara utförd med 3-poligt termiskt överlast-, fasbrotts- och kortslutningsskydd. Båda strömvärdena skall vara inställbara vid I k >10A. Skall vara försedd med potentialfri brytande kontakt för felindikering som övervakas av DUC/PLC. Kontaktorer Lågspänningskontaktorer Kontaktorer utförs för direktstart enligt AC-3. Kontaktor skall vara direktförreglade av överlastskydd. För objekt med märkström större än 16A skall manöverkrets brytas upp av säkerhetsbrytare. Säkerhetsbrytare Säkerhetsbrytare för högst 1kv Samtliga belastningsobjekt skall förses med säkerhetsbrytare. Säkerhetsbrytare skall placeras på sådant avstånd från mark, golv eller vägg så att vätska ej kan stänka på brytaren.

36 36 Säkerhetsbrytare som placeras utomhus skall förses med regnskydd. SL SN SNT SNT.1 SNT.16 SNT.162 APPARATER OCH UTRUSTNINGAR FÖR MANÖVRERING OCH AUTOMATISK STYRNING I ESYSTEM LJUSARMATURER, LJUSKÄLLOR M M BELYSNINGSMATERIEL Ljuskällor Signallampor m m Lysdioder Lysdiod skall ha minst timmars livslängd. U APPARATER FÖR STYRNING OCH ÖVERVAKNING Leverantör skall anvisas berörd montör om förhållanden som gäller för utförande, montage och anslutning. Utförande Apparat skall, vara underhållsfri, vara utförd för KLSP, samt klara förhållanden i den omgivning den är avsedd att placeras. Anslutning: 24V ac/dc. Märkning Vid apparat skall märkskylt monteras som identifierar den på ritning samt i styrsystem. UA UB APPARATER MED SAMMANSATT FUNKTION FÖR STYRNING OCH ÖVERVAKNING GIVARE Montering Givare placerad i publik miljö skall förses med skydd mot vandalism. Anslutning Anslutningsledning skall utföras på ett sådant sätt att givare kan demonteras utan att anslutning kopplas loss. Kabelgenomföring i vägg eller bjälklag skall tätas.

37 37 UBB.2 UBB.3 Injustering Temperaturgivare med längre kabellängd än 20m skall kalibreras. Givare med kortare kabellängd än 20m eller inom apparatrum förutsätts påverkas onämnbart lite av kabellängden och behöver således inte kalibreras. Montering Givarhuvud skall monteras utanför isolering på kanal. Givare för temperatur, rumsmonterade Montering Givare skall monteras 1600 mm över golv. Givare får ej placeras så att den döljs av inredning. Givare för temperatur, rörmonterade Utförande Givare för mätning av temperatur i rörsystem skall vara utförd med mätprob i rostfritt stål, dykrör i mässing, vid korrosiv media eller fjärrvärme i rörsystem skall dykrör i rostfritt stål användas. Tryckklass: anpassas Längd: anpassas Reglerande givare för mätning av temperatur i tappvattensystem samt givare för mätning av temperatur i luftvärmares, skall utföras utan dykrör. Tid konstant: max 2,5 s. UBB.4 UBB.6 Montering Givare skall om ej annat anges monteras i 45 vinkel mot flödesriktningen i rörledning. Givare för temperatur, utomhusmonterade Utförande Skyddsform: Montering min IP54 Placeras så att den inte kan utsättas för skadegörelse av person stående under givaren. Givare för temperatur, anliggnings monterade

38 38 UBC GIVARE FÖR TRYCK Montering Impulsledningar skall förläggas i respektive varsitt VP rör, skyddat mellan givare och mätpunkt. UE UEB STÄLLDON STÄLLDON FÖR SPJÄLL Utförande Ställdon skall vara utförd med adapter för anslutning till spjällaxel som omöjliggör glidning av infästning. Ställdon skall vara utförd, med justerbar mekanisk vridvinkelbegränsning för öppet och stängt läge. UEB.1 Ställdon för spjäll, elektriska Utförande Ställdon skall vara överbelastningssäkert. UEB.2 Ställdon för ventiler, elektriska Utförande Ställdon skall vara överbelastningssäkert. Ställdon och ventil skall vara av samma fabrikat.
