1 Tekniska anvisningar Passersystem (10)

2 2(10)

3 INNEHÅLLSFÖRTECKNING ALLMÄNT 4 ANLÄGGNINGENS UTFORMNING 5 OMFATTNING 5 SYSTEM OCH FUNKTIONER 6 CENTRALUTRUSTNING 8 KORTLÄSARE 8 PASSERKORT/TAGGAR 8 PROGRAMMERING 8 LEDNINGSNÄT 9 STRÖMFÖRSÖRJNINGSUTRUSTNING 9 TRYCKKNAPPAR 9 MAGNETKONTAKTER 9 LÅS ANSLUTS OCH INTEGRERAS I SYSTEM FÖR PASSERKONTROLLSYSTEM. 10 TEKNISK DOKUMENTATION 10 Denna PM utgör underlag för projektering och produktion vid ny- och ombyggnader inom Futurum Fastigheter s fastigheter. 3(10)

4 SYFTE - De tekniska anvisningarna ska tjäna som underlag och hjälp för installatörer, projektörer och ge information till verksamhetsföreträdare och medverkande i byggprocessen. - Om text saknas för respektive avsnitt/rubrik innebär detta att beställaren ger anvisningar om aktuellt projekt. - Försäkringsbolagets krav ska alltid uppfyllas.. - Vid byte av i beskrivning angiven funktion ska beställaren meddelas för godkännande av bytet. - Anvisningarna ska även fungera som egenkontroll för projektörerna, efter projekteringen lämnas listan till beställaren, avbockad och signerad. -Vid avvikelse från krav i denna anvisning ska beställaren lämna sitt godkännande. -Märkning enligt märkbilaga -Avsteg från denna PM får endast förekomma om starka skäl föreligger. Skälen ska då presenteras för godkännande innan färdigprojektering. Allmänt Dessa tekniska anvisningar gäller för installationer i fastigheter tillhörande Kommunfastigheters verksamhetsområde. Angivna krav är generella och utgör minimikrav. För varje objekt ska specifik objektsanpassning ske. Installatör av elektriska lås ska vara auktoriserad låssmed och medlem i SLR. 4(10)

5 Anläggningens utformning För kontroll av in- och utpassering genom såväl ytterdörrar som inre dörrar anordnas passerkontrollsystem med taggläsare för angivna dörrar. Objektet ska kunna uppdelas i olika tillträdesområden. Utförs i samråd med beställaren. I byggnader med inbrottslarm ska passerkontrollsystem integreras med inbrottslarmsystemet kommunikationsmässigt med systemen ska ha skilda programvaror. I byggnader med låsta dörrar i utrymningsvägar ska brandlarmsystemet styra passerkontrollsystemet. Varje dörr ska kunna styras för sig, tidsmässigt och behörighetsmässigt. Vid projekteringen ska framtida utbyggnad beaktas. System ska ha minst 25 % reservkapacitet. Omfattning Anläggningen ska i huvudsak bestå av: - PC med tillhörande utrustning (tillhandahålles av beställaren) - Kortkvittensskrivare för passagehändelser(tillhandahålles av beställaren) - Centralutrustning inkl. strömförsörjning och batteribackup för 2 timmars reservdrifttid. - Vandalsäkra utomhusläsare inkl. värmeelement om så erfordras - Väderskydd - Inomhusläsare - Taggar. Passerkort (endast vid utökning i bef anläggning) - Tryckknappar - Ellås/tryckefunktionslås/motorlås (Levereras av BE, inkopplas av TE) - Strömförsörjningsutrustning (med 25% reservkapacitet) - Ledningsnät - Kopplingsplintar - Magnetkontakter - Programvara för server och klient. Om systemet kopplas till server centralt ska klient programvara levereras för passerdator på anläggningen om ej annat anges. - Bordsläsare för taggar (kort) 5(10)

6 System och funktioner Systemet ska vara bussbaserat och ha hög immunitet mot yttre störningar och manipulation. All kommunikation mellan systemenheter ska vara krypterad. Komponenter som ansluts till systemet ska överensstämma med systemtillverkarens rekommendation avseende prestanda och kompabilitet. Passerkontrollsystem ska vara programmerbart i ett XP-baserat program samt Vista om ej annat anges. Programmering och administration ska ske med i anläggningen centralt placerad PC och/eller på annan plats angiven av beställaren Anläggningen ska byggas upp med ett nät för kommunikation mellan undercentraler och presentations- och programmeringsutrustning (server- och klientdatorer) och ett separat nät mellan undercentraler och utrustningar för anslutning av dörrmiljöer med kortläsare. Vid leverans av passagesystem ska systemkod (sifferkod taggar/myfare) stämmas av med beställaren. Systemet ska fungera vid kommunikationsavbrott och funktioner som behörigas tillträde ska bibehållas och tidsmässigt utvärdera samtliga användares behörighet samt i övrigt fullständigt manövrera alla dörrmiljöer samt upprätthålla funktion mellan tillträdesområden. Undercentral och server eller undercentraler sinsemellan, och systemets primära funktioner ska fullt bibehållas och ge behöriga användare tillträde. Systemet ska i sådant driftläge också tidsmässigt både utvärdera samtliga användares behörighet för tillträde i alla dörrar, samt i övrigt fullständigt manövrera alla dörrmiljöer till att exv. öppna/stänga lås. Under kommunikationsavbrott mellan undercentral och server ska undercentral lagra händelser. Vid återupprättad kommunikation ska händelserna automatiskt överföras till server och presenteras med korrekt tidstämpel. Samtliga systemkomponenter ska vara kontinuerligt övervakade avseende kommunikation och sabotage. Vid kommunikationsstörning mellan PC-server och system ska larm kunna ställas ut i både PC och system. Passerkontrollsystem ska styras vid passage med behörigt tagg, tagg/kod. Passerkontrollsystemet ska även kunna styras enbart via kod. Anläggningen ska ha flera säkerhetsnivåer, t.ex: - Upplåst dörr 6(10)

7 - Gemensam dörrkod - Endast tagg - Tagg och personlig kod (PIN-kod) - Blockering för passage Passerkontrollsystemet ska kunna: - Byggas ut till minst 500 st. kortläsare - Hantera upp till minst st. passerkort/taggar - Hantera ett antal kanaler som bestäms i samråd med beställaren - Hantera ett antal årskalendrar som bestäms i samråd med beställaren - Definiera upp till minst 128 st. kortgrupper - Utföra larmstyrning - Öppning/låsning på läsare - Återkopplingsfunktion från inbrottslarm - Möjlighet att programmera tillfällig kod på in och utvändig läsare - Möjlighet att programmera tillfällig låsning / upplåsning - Möjlighet att anpassa öppningstider - Kunna ge tillträde och styra hissar med dess automatik Möjlighet ska finnas att montera kortläsare för in- och utpassage på vissa entrédörrar (bortkoppling av utpasseringsknapp under vissa tider). Loggning av transaktioner i systemet ska kunna lagras på ansluten PC i 30 dagar med datum och tid för händelsen, automatisk radering av äldre uppgifter. I entreprenaden ska ingå leverans och programmering av passerbrickor för behörighet gällande tid och zon. Antal behörighetszoner, tidzoner samt gruppzoner som ska användas görs i samråd med beställaren eller dennes säkerhetsansvarige. Anläggningens program ska innehålla dagtyper för alla veckodagar samt helgdagar som programmeras från årskalender. Larmhändelser i systemet ska kunna presenteras i ansluten PC i realtid. Anläggningen ska vara utbyggbar för anslutning av flera fastigheter/byggnader via nätverk/stadsnät. 7(10)

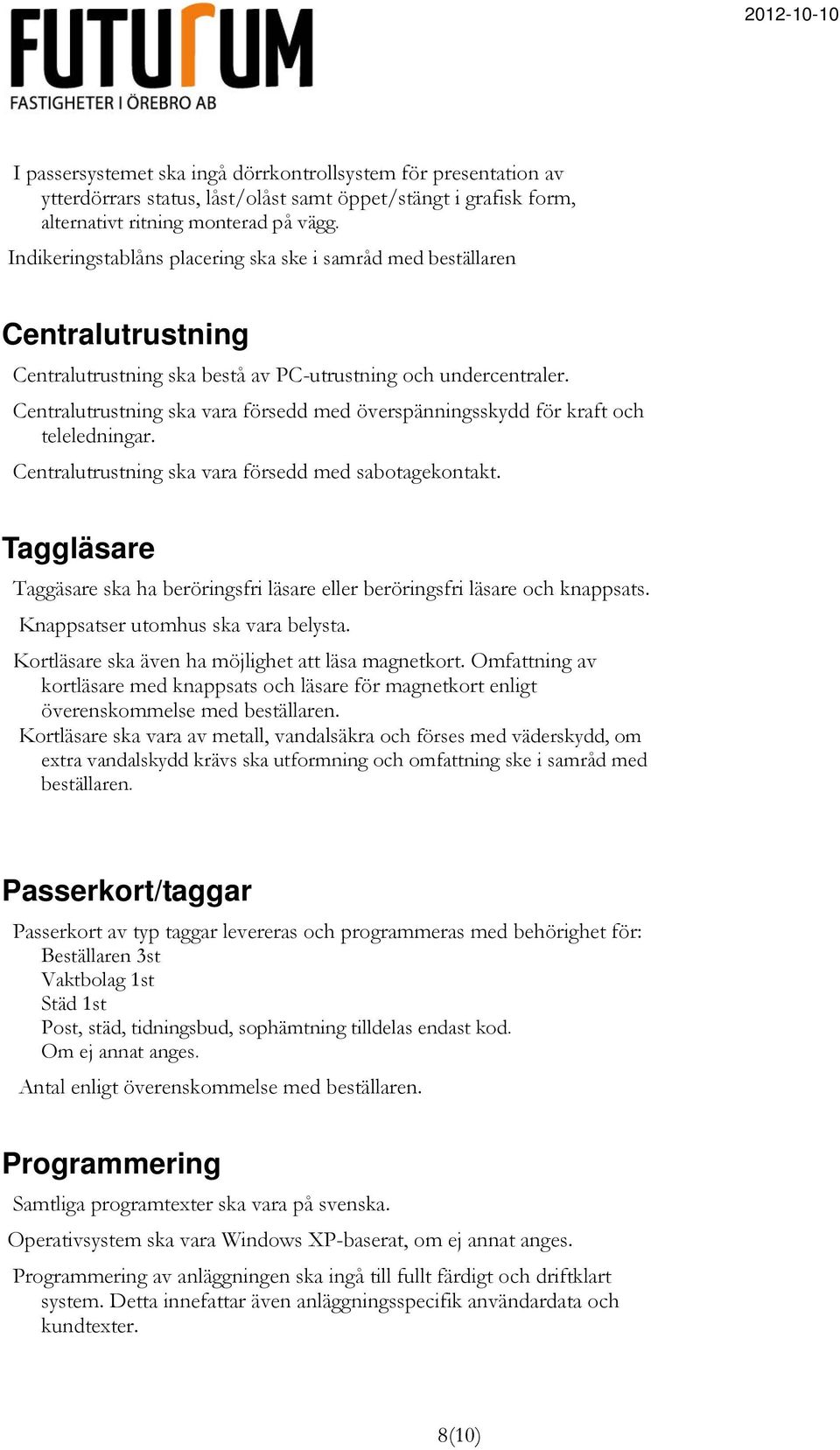

8 I passersystemet ska ingå dörrkontrollsystem för presentation av ytterdörrars status, låst/olåst samt öppet/stängt i grafisk form, alternativt ritning monterad på vägg. Indikeringstablåns placering ska ske i samråd med beställaren Centralutrustning Centralutrustning ska bestå av PC-utrustning och undercentraler. Centralutrustning ska vara försedd med överspänningsskydd för kraft och teleledningar. Centralutrustning ska vara försedd med sabotagekontakt. Taggläsare Taggäsare ska ha beröringsfri läsare eller beröringsfri läsare och knappsats. Knappsatser utomhus ska vara belysta. Kortläsare ska även ha möjlighet att läsa magnetkort. Omfattning av kortläsare med knappsats och läsare för magnetkort enligt överenskommelse med beställaren. Kortläsare ska vara av metall, vandalsäkra och förses med väderskydd, om extra vandalskydd krävs ska utformning och omfattning ske i samråd med beställaren. Passerkort/taggar Passerkort av typ taggar levereras och programmeras med behörighet för: Beställaren 3st Vaktbolag 1st Städ 1st Post, städ, tidningsbud, sophämtning tilldelas endast kod. Om ej annat anges. Antal enligt överenskommelse med beställaren. Programmering Samtliga programtexter ska vara på svenska. Operativsystem ska vara Windows XP-baserat, om ej annat anges. Programmering av anläggningen ska ingå till fullt färdigt och driftklart system. Detta innefattar även anläggningsspecifik användardata och kundtexter. 8(10)

9 Dessa arbeten ska utföras i samarbete med beställaren. Entreprenören ska svara för att förslag till texter och användarbas i god tid arbetas fram, Erfordlig utbildning ska ske till användare av systemet vid två tillfällen, tidpunkter för detta ska ske i samråd med beställaren. Ledningsnät Patchkablarför passersystem ska vara orangefärgade Ledningar ska så långt som möjligt vara dolda. Ledningsövergång till utrustning i dörrblad och låskista ska generellt utföras dold i karm bakom dörrblad. All koppling ska utföras på plint, s.k. toppskarvar får ej förekomma. Ledningsförläggning som är synlig ska förläggas i rör eller kabelkanal. Ej tillåtna förläggningssätt se Tekniska anvisningar El och Tele. Strömförsörjningsutrustning Strömförsörjningsaggregat ska vara övervakat och ev. strömbortfall ska loggas i systemet Laddningslikriktare ska vara konstantspänningsreglerade. Aggregat kan vara inbyggt i undercentral. Batterier ska märkas med märktejp som anger utbytesdatum. Tryckknappar Tryckknappar ska vara försedda med nyckelsymbol och placering av dessa ska ske i samråd med beställaren. Dörrar som saknar läsare och är styrda med ellås ska förses med öppnaknapp Magnetkontakter Magnetkontakter monteras infällt där så är möjligt. Magnetkontakter för utanpåliggande montage där det ej går att fälla in. Magnetkontakt ska alltid användas som dörravkänning.. 9(10)

10 Lås ansluts och integreras i system för passerkontrollsystem. Omfattningen av microbrytare i mekaniska lås ska samordnas med beställaren. Motorlås och styrboxar till dessa levereras och installeras mellan box och lås av låsentreprenören. Teknisk dokumentation Följande handlingar ska levereras digitalt till extern databas. Handlingar som har sektretesskaraktär ska överlämnas enligt överenskommelse med beställaren. - Installations- och planritningar - Registreringshandlingar: nätschema (förbindningsschema), plintkort - Montageritningar för ställ - Apparatförteckning/utrustningslista - Driftinstruktioner - Datablad, broschyrer o.d. över installerade apparater och komponenter - Provningsprotokoll - Programvara på svenska - OR-ritningar på anläggningsläsare och undercentraler - Beställarens dokument för inbrott/passersystem ifyllt för tillämpliga delar - Installations-och planritningar (även för mindre anläggningar), autocadritningar måste bindas så att externa referenser kommer med - Strömförbrukningsprotokoll 10(10)
