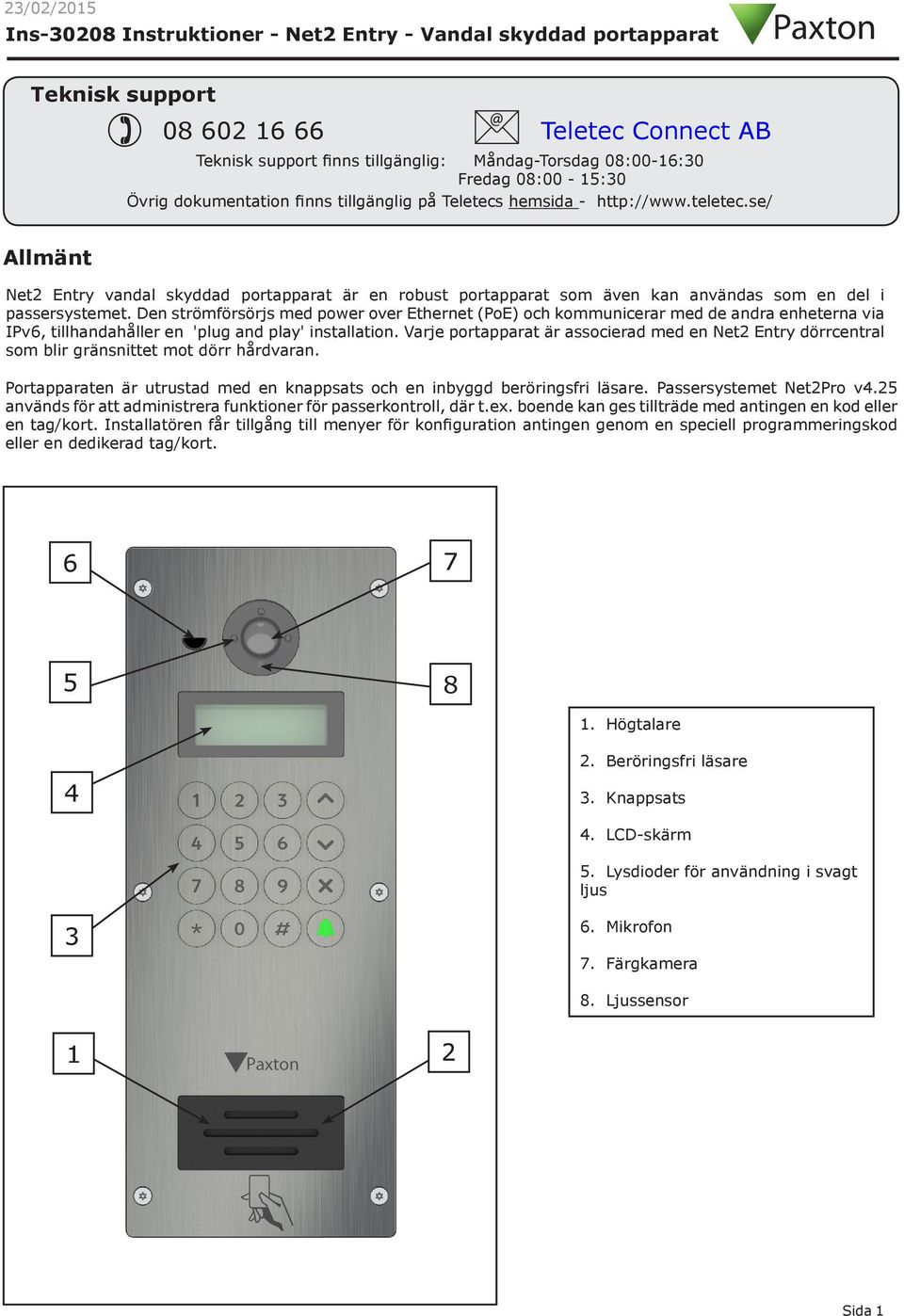

1 23/02/2015 Ins Instruktioner - Net2 Entry - Vandal skyddad portapparat Paxton Teknisk support Teletec Connect AB Teknisk support finns tillgänglig: Måndag-Torsdag 08:00-16:30 Fredag 08:00-15:30 Övrig dokumentation finns tillgänglig på Teletecs hemsida - Allmänt Net2 Entry vandal skyddad portapparat är en robust portapparat som även kan användas som en del i passersystemet. Den strömförsörjs med power over Ethernet (PoE) och kommunicerar med de andra enheterna via IPv6, tillhandahåller en 'plug and play' installation. Varje portapparat är associerad med en Net2 Entry dörrcentral som blir gränsnittet mot dörr hårdvaran. Portapparaten är utrustad med en knappsats och en inbyggd beröringsfri läsare. Passersystemet Net2Pro v4.25 används för att administrera funktioner för passerkontroll, där t.ex. boende kan ges tillträde med antingen en kod eller en tag/kort. Installatören får tillgång till menyer för konfiguration antingen genom en speciell programmeringskod eller en dedikerad tag/kort Högtalare 2. Beröringsfri läsare 4 3. Knappsats 4. LCD-skärm 5. Lysdioder för användning i svagt ljus 3 6. Mikrofon 7. Färgkamera 8. Ljussensor 1 2 Sida 1

2 Installation Portapparaten monteras lämpligen med kameran i ögonhöjd vilket möjliggör att besökaren enkelt kan identifieras även om vederbörande bär en keps eller annan huvudbonad. För att säkerställa att en bra bild alltid kan erhållas ifrån porten ska man undvika att ha kameran riktad rakt emot solen eller andra starka ljuskällor. Detta har också betydelse för läsbarheten av enhetens display. Net2 Entry kan antingen användas i ett eget dedikerat nätverk, eller i samråd med IT-ansvariga i ett existerande nätverk. Notera att Net2 Entry använder IPv6-protokoll och PoE, vilket ställer krav på att detta stödjs av nätverket. Det rekommenderas att installera en nätverkskabel och avsluta med ett nätverksuttag vid varje anslutningspunkt för systemets enheter. Anslut sedan enkelt en patchkabel mellan uttaget och enheten. På detta sätt förenklas handhavandet om någon av enheterna temporärt måste demonteras, kanske i samband med reparationsarbeten i fastigheten. Istället för att använda en patchkabel kan en vanlig Cat5-kabel enkelt anslutas på därför avsedd Kroneplint. Montering 1. Mät ut en lämplig monteringshöjd och ta upp erforderliga hål enligt ritningen nedan. 2. Montera lådan, utanpåliggande eller infälld beroende på modell. 3. Anslut portapparaten mot nätverket. 4. Montera portapparaten i sin låda. 5. Anslut spänningen vid centralenheten/switchen (PoE). När portapparaten startat upp skall en programmeringskod registreras. Koden kan vara 4-8 siffror. Om svarsapparater finns anslutna kommer dessa att få information om vald programmeringskod (används vid viss programmering i svarsapparaten) och portapparatens identitet. Utanpåliggande montering Infälld montering x x Protective Grommet Protective Grommet A SECTION A-A SCALE 1 : 3 Sida 2

3 Utanpåliggande montering Infälld montering Sida 3

4 Bläddra med piltangenterna för att se hela menyn. Använd X för att avbryta Initiering av ett nytt system Första gången ett system spänningsätts kommer portapparaten begära ett val av önskat språk. Bläddra med piltangenterna tills önskat språk visas, tryck sedan på "klocka-knappen". Därefter ska en programmeringskod registreras. Ange önskad programmeringskod, tryck därefter på "klocka". Bekräfta därefter vald kod och avsluta genom att trycka på "klocka" igen. Net2 Entry ansluter mot en dörrcentral för att styra dörren/låset. Dörrcentralen associeras med portapparaten genom att dess serienummer registreras vid portapparaten. Endast en portapparat kan associeras med varje dörrcentral, i ett flerdörrars-system erfordras alltså en dörrcentral för varje portapparat. Anrop till en svarsapparat Allteftersom svarsapparater läggs till i systemet blir de automatisk aktiva. För att anropa en svarsapparat, ange dess ID-nummer och tryck sedan på "klocka". Anrop till en svarsapparat Om endast en svarsapparat finns i systemet räcker det med att trycka på "klocka" för att anropa. Behöriga användare Som passersystem används Net2Pro för administration av behöriga användare, vilka när dom väl lagts till i systemet får tillträde genom att använda en tag/kort vid den beröringsfria läsaren. Om passagen ska ske med enbart PIN eller kod (inte i kombination med tag/kort) måste # tryckas innan någon siffertangent används. # Inloggning För att komma åt installatörens huvudmeny, tryck först **, ange därefter vald programmeringskod eller presentera en programmeringstag/kort för den inbyggda läsaren. * * Sida 4

5 Bläddra med piltangenterna för att se hela menyn. Använd X för att avbryta 1. Dörröppningstid från huvudmenyn - tryck 1 Här anges hur länge låset ska vara upplåst efter att någon tryckt på öppnaknappen ifrån en svarsapparat. Denna inställning används endast om systemet inte integrerats med Net2Pro. 2. Ljudinställningar från huvudmenyn - tryck 2 1. Högtalarvolym Justera portapparatens högtalarvolym till önskad nivå med hjälp av upp- resp. nedåtpilarna, tryck sedan på "klocka". 2. Ange ringvolym från volyminställningsmenyn - Tryck på * Detta ställer in ringsignalens volym när det ringer. Använd uppåt- och nedåtpilen för att justera och tryck sedan på dörrklocksknappen. 2. Välj ljud vid knapptryckning Välj vilket ljud som ska höras vid knapptryckning. Tryck 1. Ljud 3 Tryck 2. Ljud 1 Tryck 3. Tyst 3. Ljud vid upplåst från undermenyn - tryck 3 Önskat ljud vid upplåst. Tryck 1. Ljud 1 Tryck 2. Ljud 2 Tryck 3. Tyst 3. Samtalstid från huvudmenyn - tryck 3 Definiera max. tid som ett samtal kan pågå. Detta säkerställer också att portapparaten inte blir blockerad onödigt länge om ett samtal inte avslutas på ett korrekt sätt. 4. Alternativ från huvudmenyn - tryck 4 1. Bild utan uppringning? Tryck 1. Ja Tryck 2. Nej Inställning för att kunna ta upp bild ifrån porten utan att ha blivit uppringd. 2. Ljud utan uppringning? Inställning för att kunna ta upp ljud ifrån porten utan att ha blivit uppringd. Tryck 1. Ja Tryck 2. Nej 3. Lås upp dörren utan att ha blivit uppringd? från undermenyn - tryck 3 Detta tillåter öppning av porten ifrån svarsapparaten i kombination med att kameran aktiverats. Ingen uppringning ifrån porten behöver göras. Tryck 1. Ja Tryck 2. Nej Sida 5

6 5. Portapparat inställningar från huvudmenyn - tryck 5 1. Välj Dörrcentral Här bestäms vilken dörrcentral som portapparaten associeras med. Ange dörrcentralens serienummer, tryck sedan på "klocka". 2. Fabriksåterställning Detta återställer portapparaten till fabriksinställningar Tryck 1. Ja Tryck 2. Nej 3. Bakgrundsbelysning från undermenyn - tryck 3 Detta anger när porttelefonens bakgrundsbelysning ska vara på. Tryck 1. Alltid på Tryck 2. Aldrig på Tryck 3. Automatisk 4. Bildkvalitet från undermenyn - tryck 4 Inställning för att reducera bandbredd, kan användas på nätverk med hög belastning. Tryck 1. Låg - nätverk med hög belastning Tryck 2. Medium - normal inställning Tryck 3. Hög - kräver mest utrymme 5. Videobelysning Justera videobelysningen i mörkare förhållanden. Tryck på 1 På Tryck på 2. Av Tryck på 3. Auto Tryck på knapp 5 i menyn för porttelefonsinställningar 6. Ange läsare Tryck på knapp 6 i menyn för porttelefonsinställningar Ange vilken läsarport på dörrcentralen som används av porttelefonen. Tryck på 1 Läsare 1 Tryck på 2. Läsare 2 7. Demoläge Tryck på knapp 7 i menyn för porttelefonsinställningar Saktar ner videohastigheten för att minska belastningen på upptagna nätverk Tryck på 1 Tryck på 2. Ja Nej 6. Uppringning från huvudmenyn - tryck 6 1. Endast nummer Displayen uppmanar besökaren att ange nummer att ringa, utan möjlighet att söka bland lagrade nummer. En tavla med nummer erfordras i anslutning till porten. Sida 6

7 2. Nummerlista Displayen visar både nummer och namn på hyresgäster i en lista med möjlighet att bläddra upp eller ner. Sorteringen sker i nummerordning. Genom att ange ett nummer via knappsatsen presenteras innehavaren på displayen. 3. Namnlista från undermenyn - tryck 3 Displayen visar både nummer och namn på hyresgäster i en lista med möjlighet att bläddra upp eller ner. Sorteringen sker i bokstavsordning. 7. Systeminloggning från huvudmenyn - tryck 7 1. Ange programmeringskod Används för att byta nuvarande programmeringskod 2. Ange programmeringstag eller -kort Inställning för installatören att logga in via tag/kort eller byta tidigare registrerad tag/kort Installatören kan logga in till menyerna genom att presentera en tag/kort vid den beröringsfria läsaren istället för att logga in med en kod. 8. Språk från huvudmenyn - tryck 8 Val av språk. 9. Systeminformation från huvudmenyn - tryck 9 Här visas systeminformation, t.ex. nuvarande firmwareversion Sida 7
