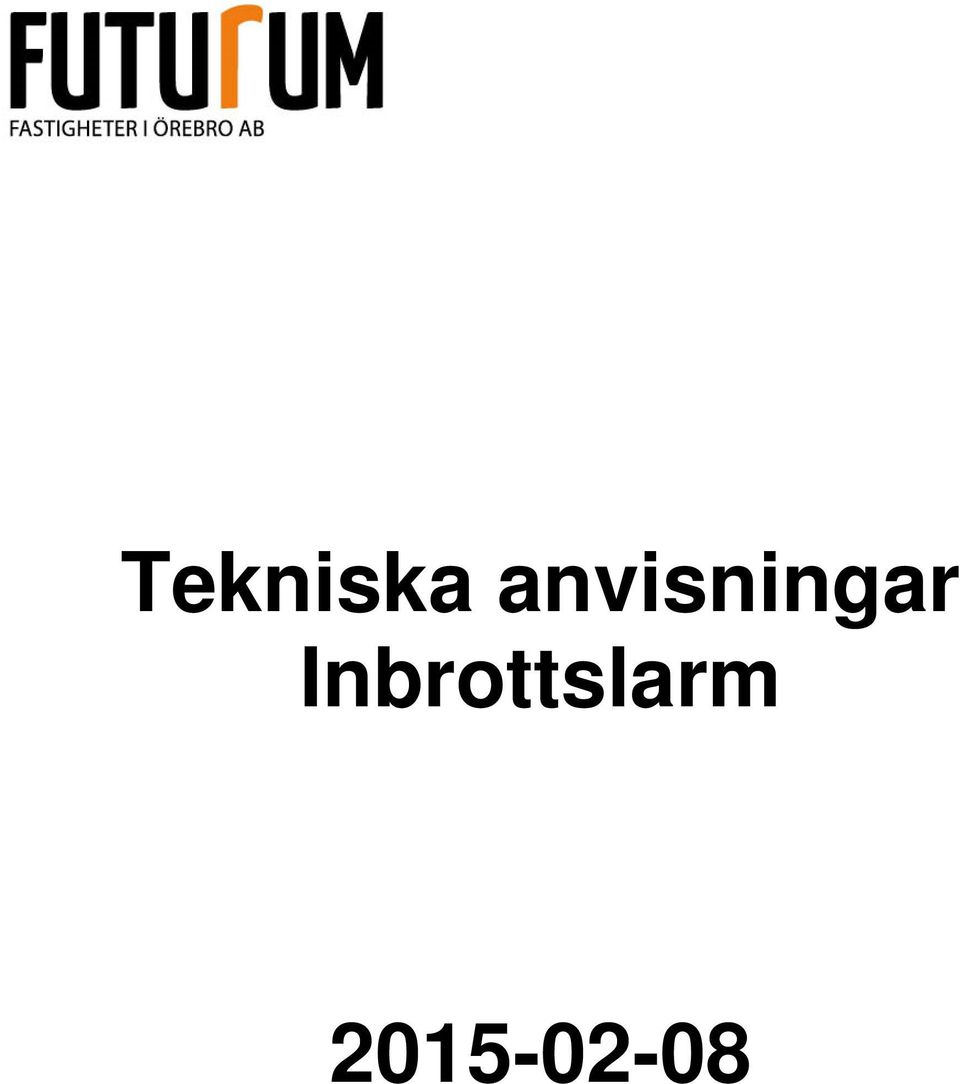

1 Tekniska anvisningar Inbrottslarm

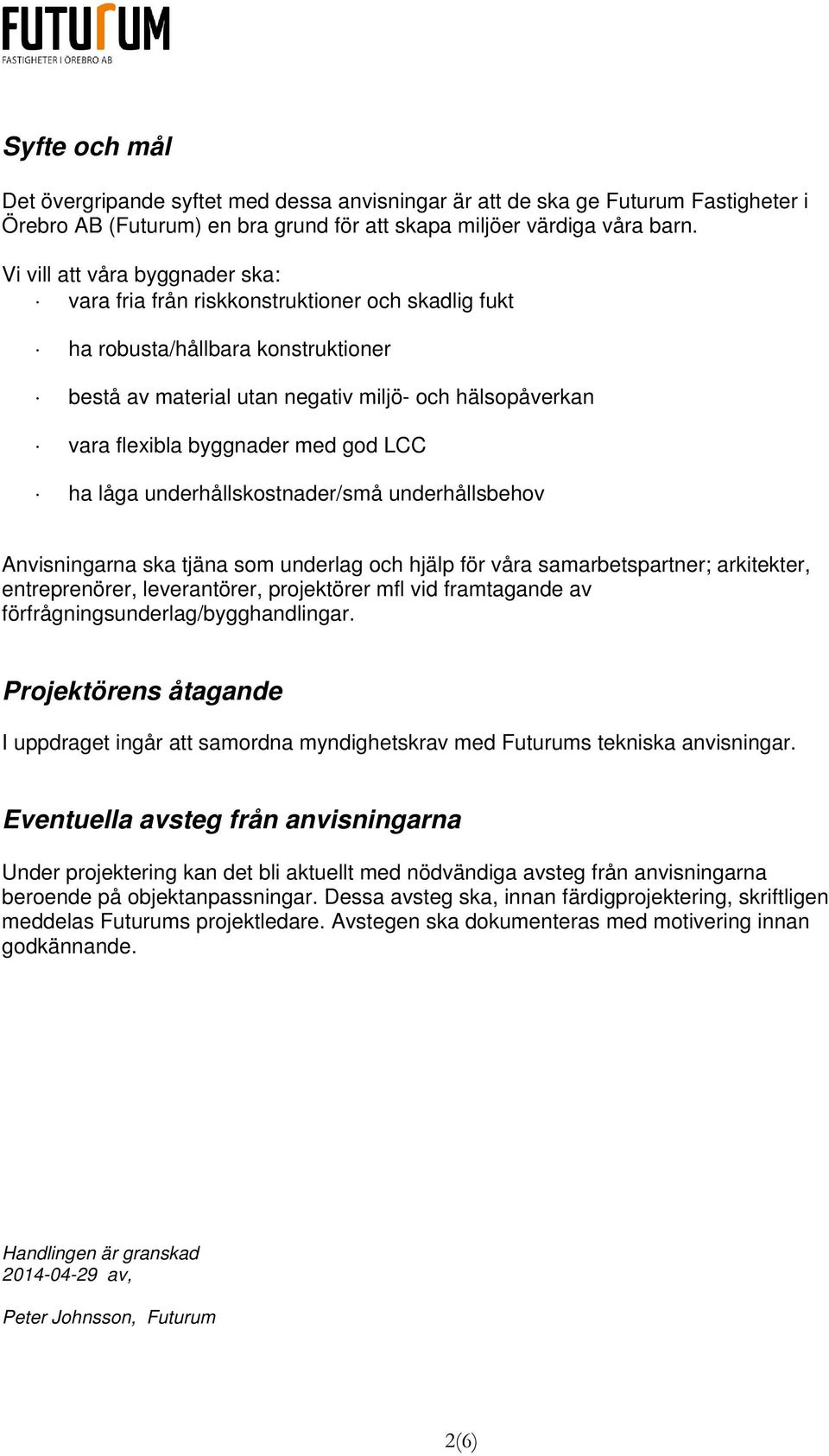

2 Syfte och mål Det övergripande syftet med dessa anvisningar är att de ska ge Futurum Fastigheter i Örebro AB (Futurum) en bra grund för att skapa miljöer värdiga våra barn. Vi vill att våra byggnader ska: vara fria från riskkonstruktioner och skadlig fukt ha robusta/hållbara konstruktioner bestå av material utan negativ miljö- och hälsopåverkan vara flexibla byggnader med god LCC ha låga underhållskostnader/små underhållsbehov Anvisningarna ska tjäna som underlag och hjälp för våra samarbetspartner; arkitekter, entreprenörer, leverantörer, projektörer mfl vid framtagande av förfrågningsunderlag/bygghandlingar. Projektörens åtagande I uppdraget ingår att samordna myndighetskrav med Futurums tekniska anvisningar. Eventuella avsteg från anvisningarna Under projektering kan det bli aktuellt med nödvändiga avsteg från anvisningarna beroende på objektanpassningar. Dessa avsteg ska, innan färdigprojektering, skriftligen meddelas Futurums projektledare. Avstegen ska dokumenteras med motivering innan godkännande. Handlingen är granskad av, Peter Johnsson, Futurum 2(6)

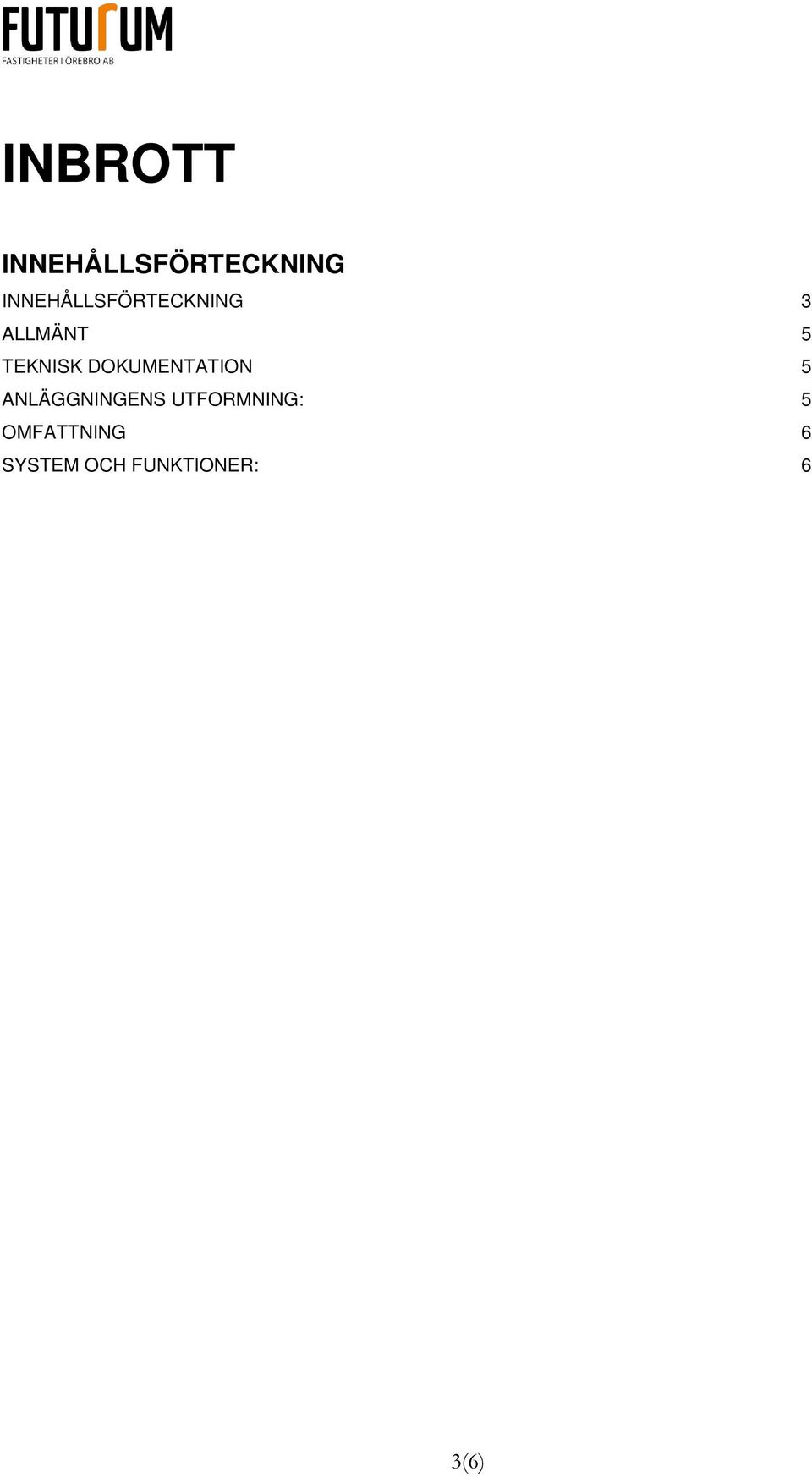

3 INBROTT INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING 3 ALLMÄNT 5 TEKNISK DOKUMENTATION 5 ANLÄGGNINGENS UTFORMNING: 5 OMFATTNING 6 SYSTEM OCH FUNKTIONER: 6 3(6)

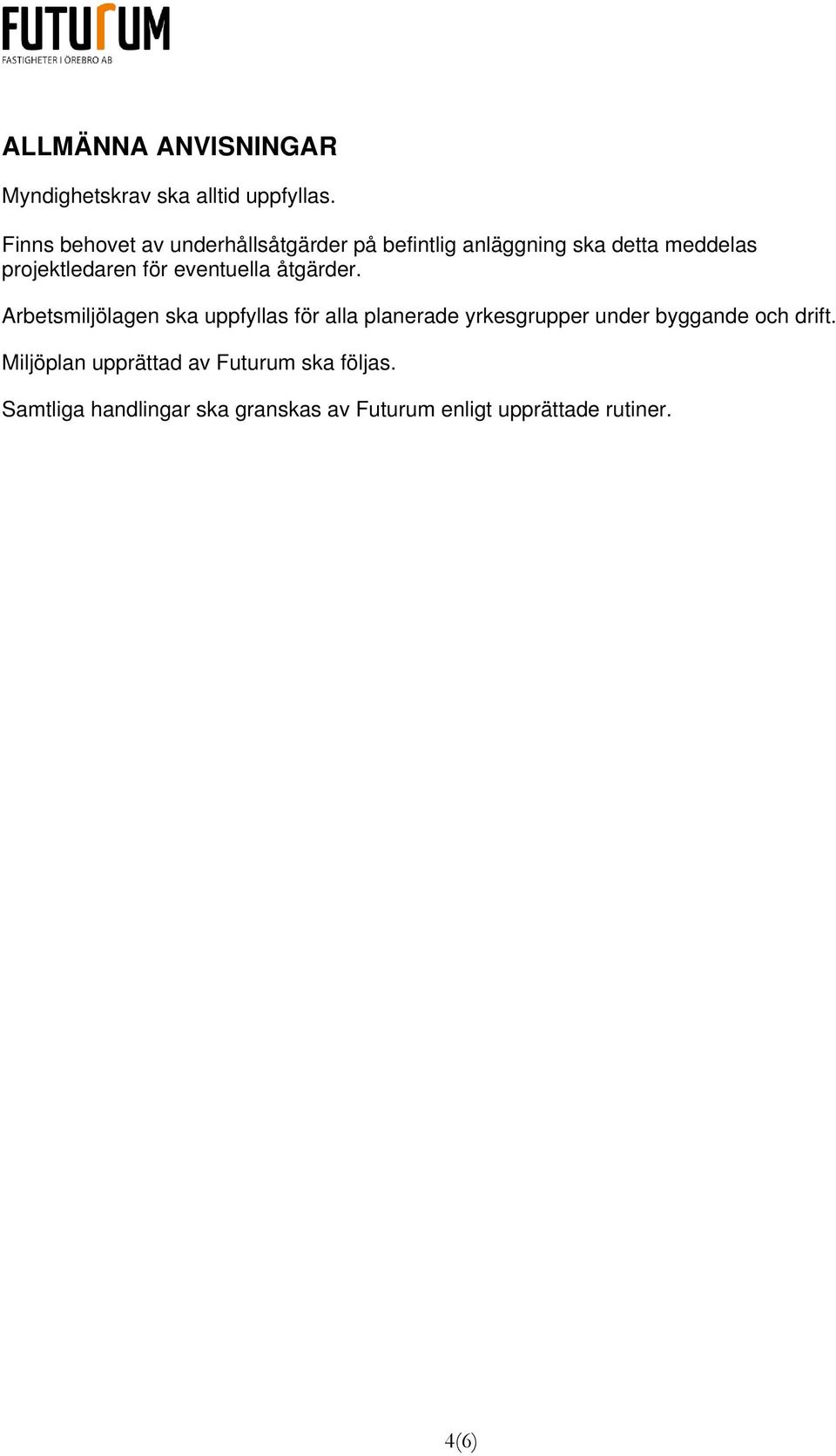

4 ALLMÄNNA ANVISNINGAR Myndighetskrav ska alltid uppfyllas. Finns behovet av underhållsåtgärder på befintlig anläggning ska detta meddelas projektledaren för eventuella åtgärder. Arbetsmiljölagen ska uppfyllas för alla planerade yrkesgrupper under byggande och drift. Miljöplan upprättad av Futurum ska följas. Samtliga handlingar ska granskas av Futurum enligt upprättade rutiner. 4(6)

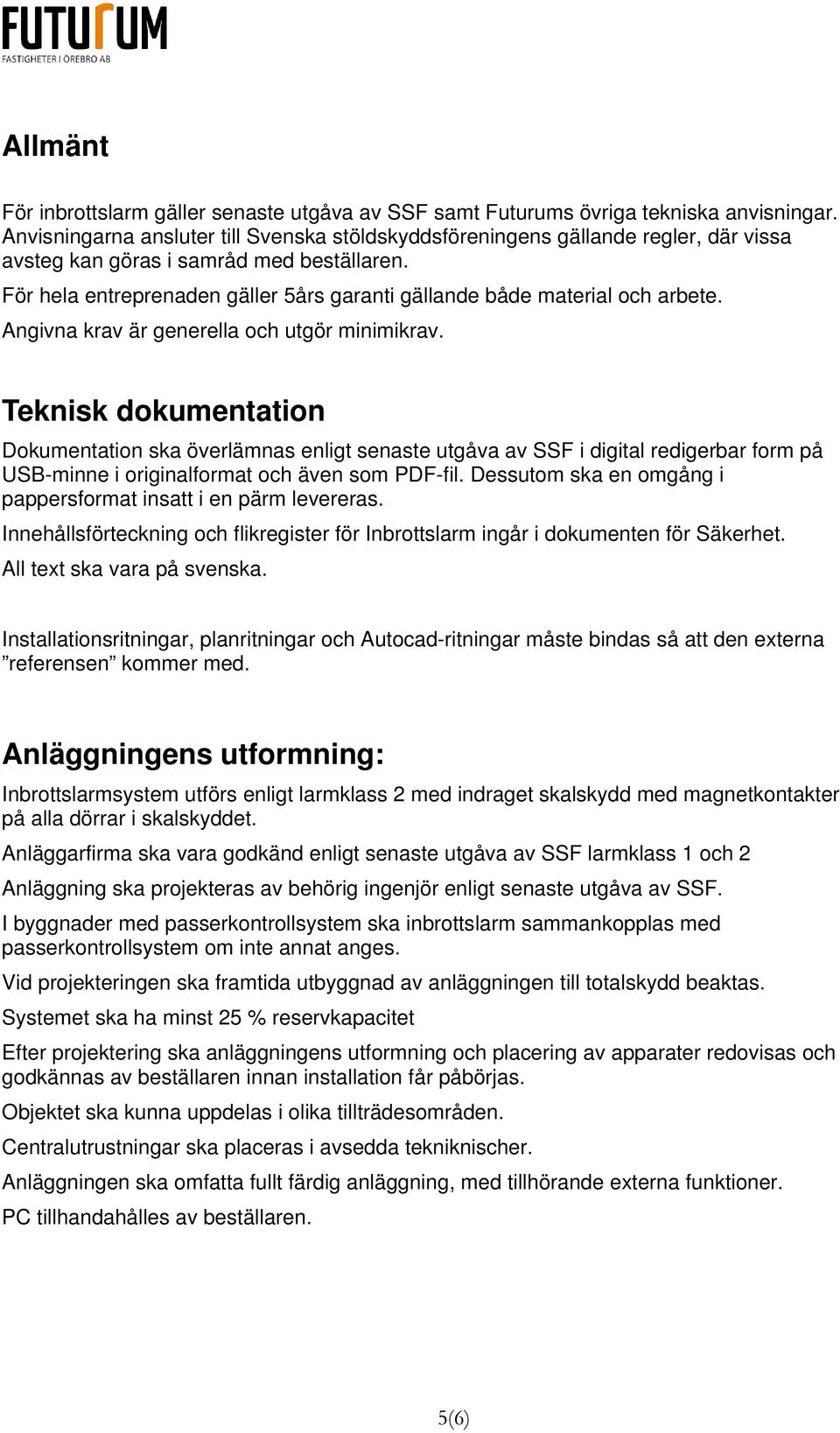

5 Allmänt För inbrottslarm gäller senaste utgåva av SSF samt Futurums övriga tekniska anvisningar. Anvisningarna ansluter till Svenska stöldskyddsföreningens gällande regler, där vissa avsteg kan göras i samråd med beställaren. För hela entreprenaden gäller 5års garanti gällande både material och arbete. Angivna krav är generella och utgör minimikrav. Teknisk dokumentation Dokumentation ska överlämnas enligt senaste utgåva av SSF i digital redigerbar form på USB-minne i originalformat och även som PDF-fil. Dessutom ska en omgång i pappersformat insatt i en pärm levereras. Innehållsförteckning och flikregister för Inbrottslarm ingår i dokumenten för Säkerhet. All text ska vara på svenska. Installationsritningar, planritningar och Autocad-ritningar måste bindas så att den externa referensen kommer med. Anläggningens utformning: Inbrottslarmsystem utförs enligt larmklass 2 med indraget skalskydd med magnetkontakter på alla dörrar i skalskyddet. Anläggarfirma ska vara godkänd enligt senaste utgåva av SSF larmklass 1 och 2 Anläggning ska projekteras av behörig ingenjör enligt senaste utgåva av SSF. I byggnader med passerkontrollsystem ska inbrottslarm sammankopplas med passerkontrollsystem om inte annat anges. Vid projekteringen ska framtida utbyggnad av anläggningen till totalskydd beaktas. Systemet ska ha minst 25 % reservkapacitet Efter projektering ska anläggningens utformning och placering av apparater redovisas och godkännas av beställaren innan installation får påbörjas. Objektet ska kunna uppdelas i olika tillträdesområden. Centralutrustningar ska placeras i avsedda tekniknischer. Anläggningen ska omfatta fullt färdig anläggning, med tillhörande externa funktioner. PC tillhandahålles av beställaren. 5(6)

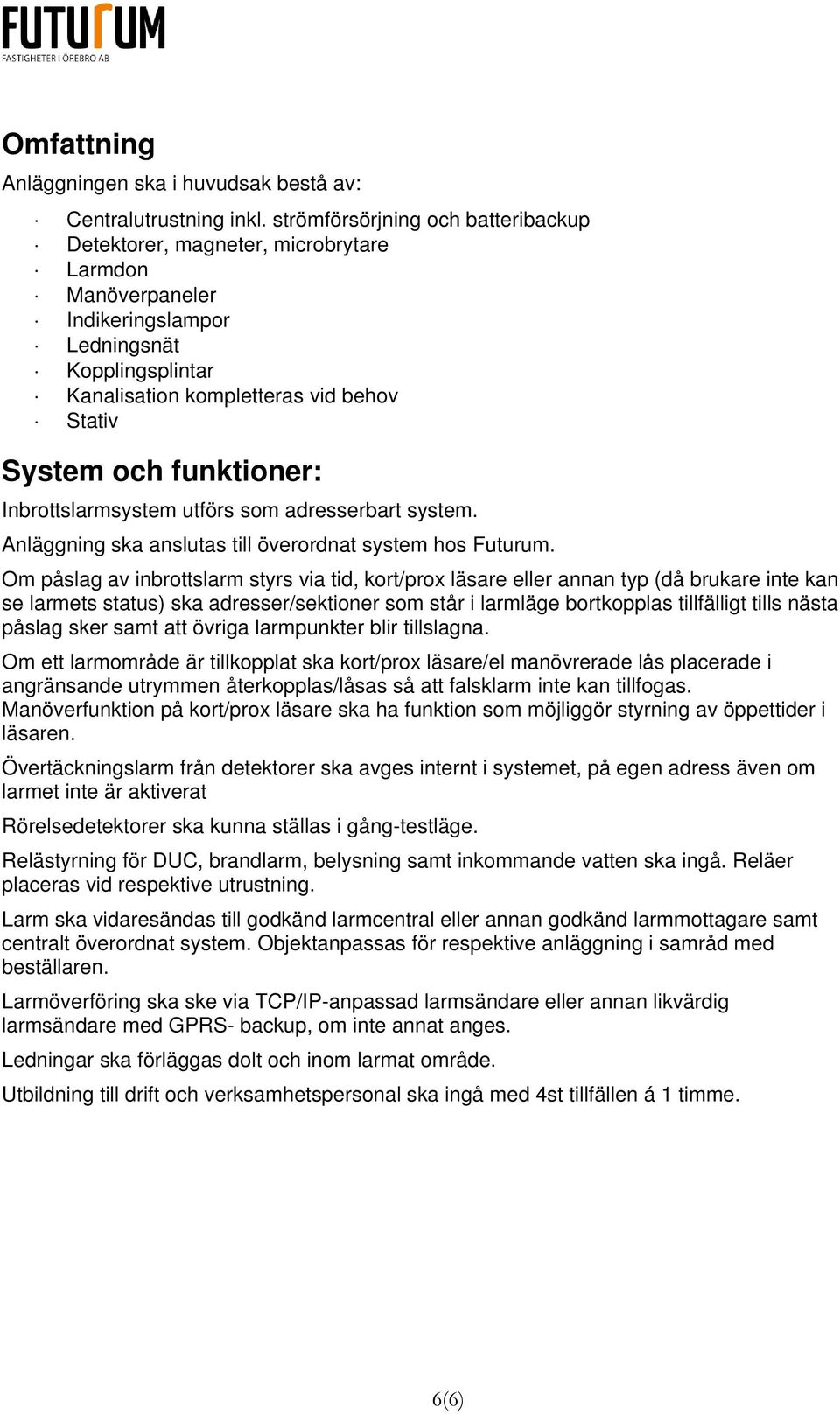

6 Omfattning Anläggningen ska i huvudsak bestå av: Centralutrustning inkl. strömförsörjning och batteribackup Detektorer, magneter, microbrytare Larmdon Manöverpaneler Indikeringslampor Ledningsnät Kopplingsplintar Kanalisation kompletteras vid behov Stativ System och funktioner: Inbrottslarmsystem utförs som adresserbart system. Anläggning ska anslutas till överordnat system hos Futurum. Om påslag av inbrottslarm styrs via tid, kort/prox läsare eller annan typ (då brukare inte kan se larmets status) ska adresser/sektioner som står i larmläge bortkopplas tillfälligt tills nästa påslag sker samt att övriga larmpunkter blir tillslagna. Om ett larmområde är tillkopplat ska kort/prox läsare/el manövrerade lås placerade i angränsande utrymmen återkopplas/låsas så att falsklarm inte kan tillfogas. Manöverfunktion på kort/prox läsare ska ha funktion som möjliggör styrning av öppettider i läsaren. Övertäckningslarm från detektorer ska avges internt i systemet, på egen adress även om larmet inte är aktiverat Rörelsedetektorer ska kunna ställas i gång-testläge. Relästyrning för DUC, brandlarm, belysning samt inkommande vatten ska ingå. Reläer placeras vid respektive utrustning. Larm ska vidaresändas till godkänd larmcentral eller annan godkänd larmmottagare samt centralt överordnat system. Objektanpassas för respektive anläggning i samråd med beställaren. Larmöverföring ska ske via TCP/IP-anpassad larmsändare eller annan likvärdig larmsändare med GPRS- backup, om inte annat anges. Ledningar ska förläggas dolt och inom larmat område. Utbildning till drift och verksamhetspersonal ska ingå med 4st tillfällen á 1 timme. 6(6)
