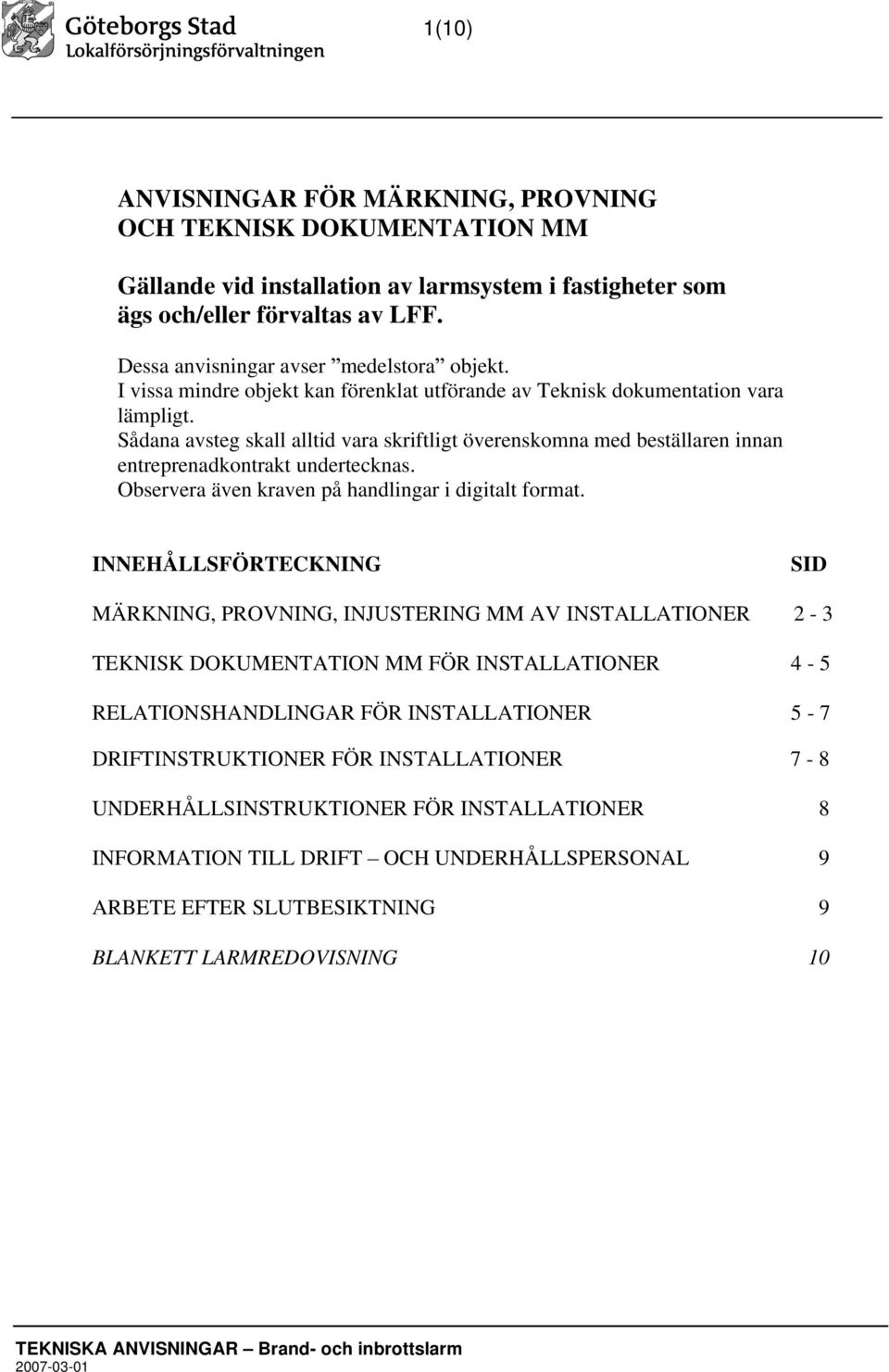

1 1(10) ANVISNINGAR FÖR MÄRKNING, PROVNING OCH TEKNISK DOKUMENTATION MM Gällande vid installation av larmsystem i fastigheter som ägs och/eller förvaltas av LFF. Dessa anvisningar avser medelstora objekt. I vissa mindre objekt kan förenklat utförande av Teknisk dokumentation vara lämpligt. Sådana avsteg skall alltid vara skriftligt överenskomna med beställaren innan entreprenadkontrakt undertecknas. Observera även kraven på handlingar i digitalt format. INNEHÅLLSFÖRTECKNING SID MÄRKNING, PROVNING, INJUSTERING MM AV INSTALLATIONER 2-3 TEKNISK DOKUMENTATION MM FÖR INSTALLATIONER 4-5 RELATIONSHANDLINGAR FÖR INSTALLATIONER 5-7 DRIFTINSTRUKTIONER FÖR INSTALLATIONER 7-8 UNDERHÅLLSINSTRUKTIONER FÖR INSTALLATIONER 8 INFORMATION TILL DRIFT OCH UNDERHÅLLSPERSONAL 9 ARBETE EFTER SLUTBESIKTNING 9 BLANKETT LARMREDOVISNING 10

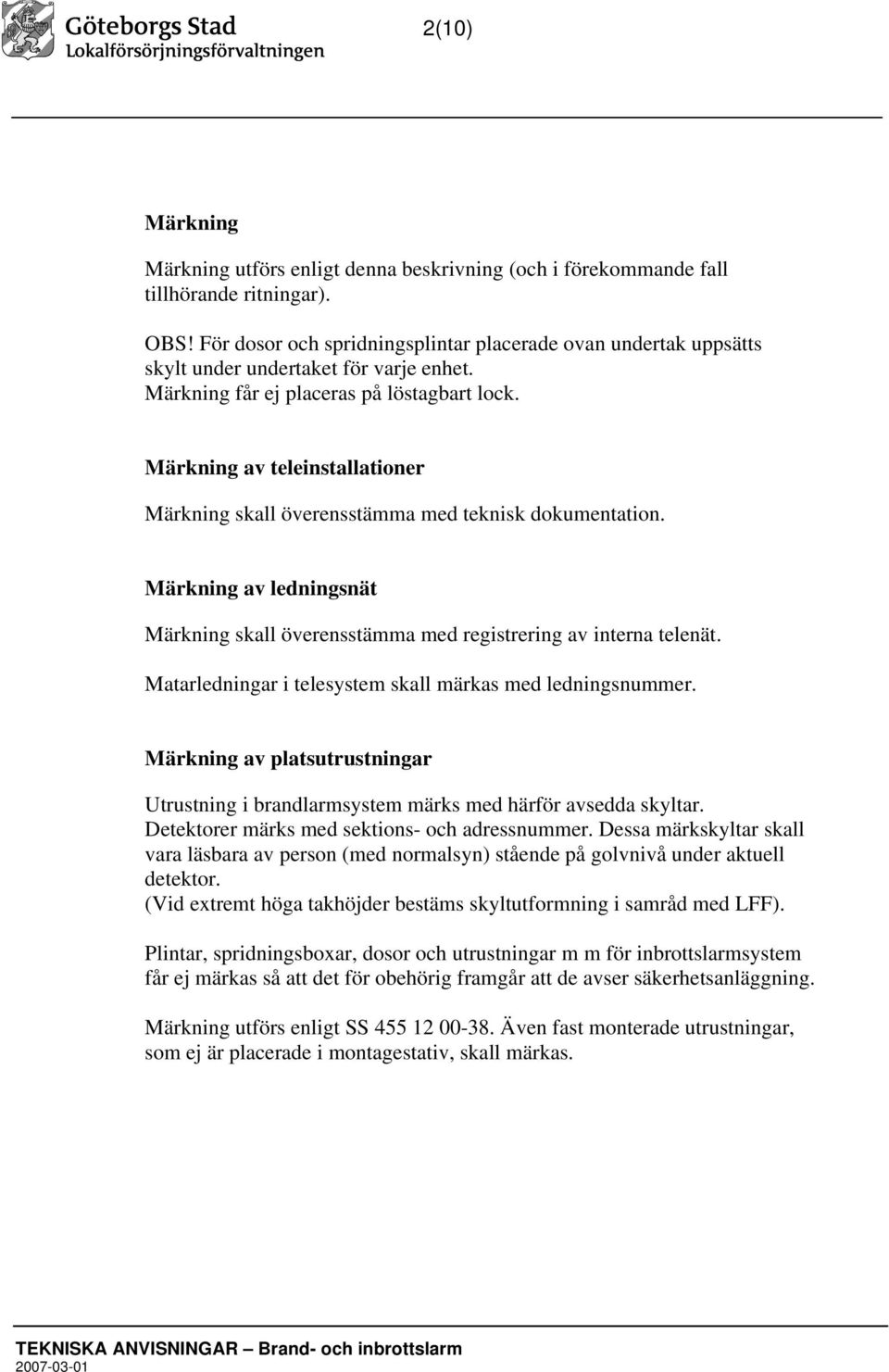

2 2(10) Märkning Märkning utförs enligt denna beskrivning (och i förekommande fall tillhörande ritningar). OBS! För dosor och spridningsplintar placerade ovan undertak uppsätts skylt under undertaket för varje enhet. Märkning får ej placeras på löstagbart lock. Märkning av teleinstallationer Märkning skall överensstämma med teknisk dokumentation. Märkning av ledningsnät Märkning skall överensstämma med registrering av interna telenät. Matarledningar i telesystem skall märkas med ledningsnummer. Märkning av platsutrustningar Utrustning i brandlarmsystem märks med härför avsedda skyltar. Detektorer märks med sektions- och adressnummer. Dessa märkskyltar skall vara läsbara av person (med normalsyn) stående på golvnivå under aktuell detektor. (Vid extremt höga takhöjder bestäms skyltutformning i samråd med LFF). Plintar, spridningsboxar, dosor och utrustningar m m för inbrottslarmsystem får ej märkas så att det för obehörig framgår att de avser säkerhetsanläggning. Märkning utförs enligt SS Även fast monterade utrustningar, som ej är placerade i montagestativ, skall märkas.

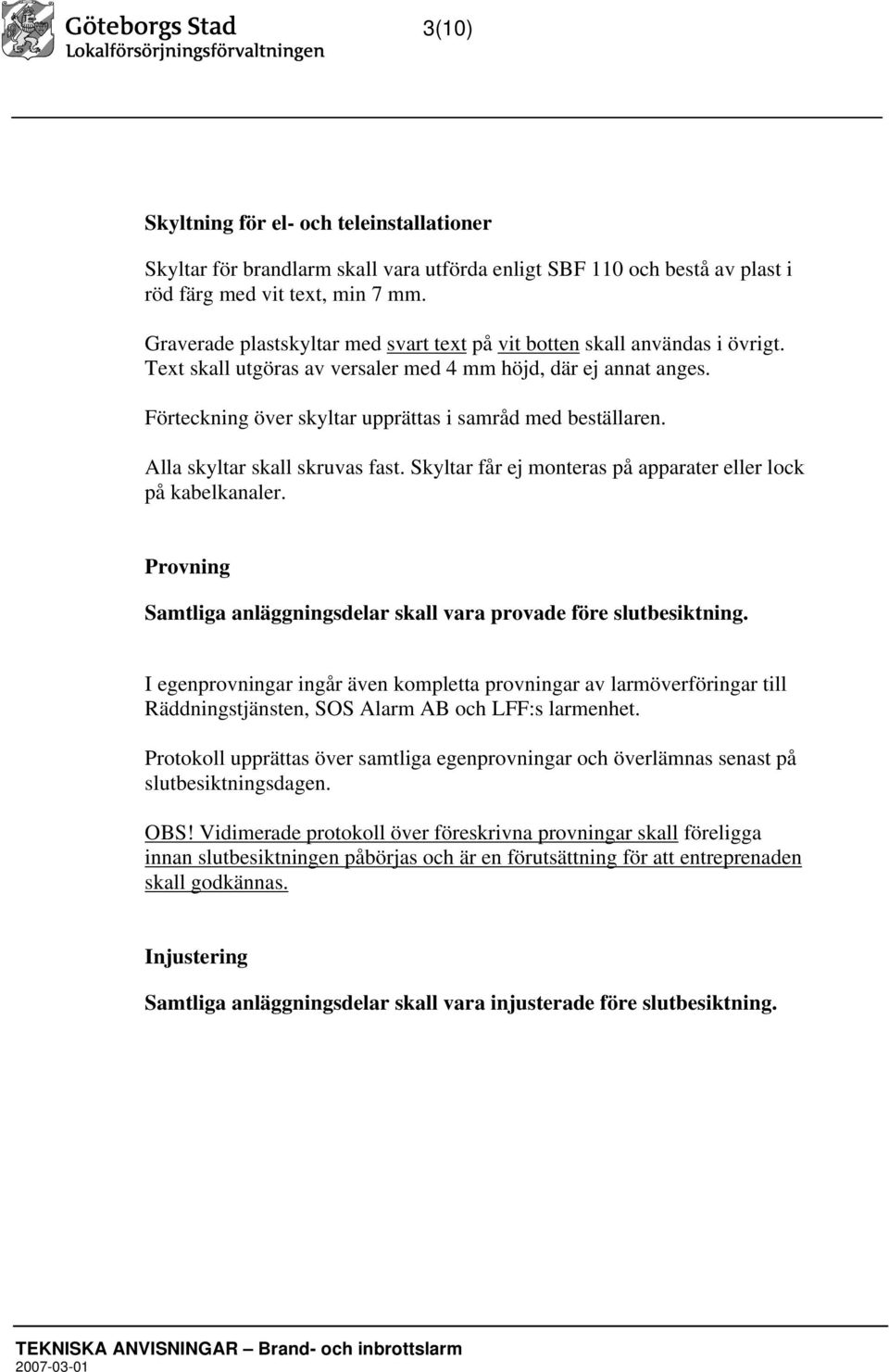

3 3(10) Skyltning för el- och teleinstallationer Skyltar för brandlarm skall vara utförda enligt SBF 110 och bestå av plast i röd färg med vit text, min 7 mm. Graverade plastskyltar med svart text på vit botten skall användas i övrigt. Text skall utgöras av versaler med 4 mm höjd, där ej annat anges. Förteckning över skyltar upprättas i samråd med beställaren. Alla skyltar skall skruvas fast. Skyltar får ej monteras på apparater eller lock på kabelkanaler. Provning Samtliga anläggningsdelar skall vara provade före slutbesiktning. I egenprovningar ingår även kompletta provningar av larmöverföringar till Räddningstjänsten, SOS Alarm AB och LFF:s larmenhet. Protokoll upprättas över samtliga egenprovningar och överlämnas senast på slutbesiktningsdagen. OBS! Vidimerade protokoll över föreskrivna provningar skall föreligga innan slutbesiktningen påbörjas och är en förutsättning för att entreprenaden skall godkännas. Injustering Samtliga anläggningsdelar skall vara injusterade före slutbesiktning.

4 4(10) TEKNISK DOKUMENTATION Ansökningshandlingar - larmöverföringar Entreprenören skall, i god tid före driftsättning, hos beställaren kontrollera att beställningar av larmöverföring och ledningar för detta är gjorda. Bygghandlingar för teleinstallationer Vid utbyte av föreskrivet materiel eller vid alternativt utförande svarar entreprenören för upprättande av de handlingar (ritningar, beskrivningar, beräkningar m m) som erfordras för att erhålla kompletta bygghandlingar för det nya utförandet samt för att erhålla ett relationsritningsmateriel med samma detaljeringsgrad som övriga bygghandlingar. Entreprenören upprättar och överlämnar: Planritningar (om ändringar utförts av entreprenören) Registreringshandlingar enligt nedan. Strömförsörjningsberäkningar. Samtliga handlingar och uppgifter från entreprenören skall tillställas beställaren. Utförande Handlingarna skall vara i format A3 eller A4. Endast om särskilda skäl föreligger, godtages i annat format än A-serien. Leverans Bygghandlingar levereras till beställaren för granskning i 1 omg kopior senast en vecka före aktuell tillverkning eller installation påbörjas. Registreringshandlingar skall upprättas enligt gällande Svensk Standard SS Entreprenören upprättar nedanstående registreringshandlingar. Gemensamma dokument: Ställförteckning Monteringsritningar Plintkort Skyltlistor.

5 5(10) Anläggningssorterade handlingar: För varje i entreprenaden ingående anläggningssort, skall minst levereras följande handlingar: Anslutningsschema för utrustningar. Apparatlista (utrustningslista). Förbindningstabell alternativt Förbindningsschema. För anläggningssorter som omfattar matarledningar (anslutna i ställ) skall även levereras: Nätschema. Ledningslista (kabellista). RELATIONSHANDLINGAR Samtliga relationshandlingar, med undantag av sådana som markerats med *) under rubrik Omfattning nedan, skall även levereras i digitalt format på CD-romskiva - förutom nedan begärda pärmomgångar. Gäller även OR och Serviceritningar för Brand och Inbrottslarms anläggningar Ritningar som utförts i cad skall ha DWG-format i Autocad release Övriga handlingar som utförts av entreprenören skall ha format som är läs- och redigeringsbart med Officepaketet under Windows Om entreprenör önskar leverera filer i senare versioner av ovanstående format skall beställaren lämna godkännande för detta innan CD-romskiva bränns. Standarddokument som upprättats av tillverkare/systemleverantör skall ha format PDF. (Adobe-Acrobat). Om sådan handling scannas skall det följaktligen konverteras till pdf-format innan inläggning på CD-romskiva. CD-romskiva skall ha tydlig objektstext på utsidan och separat fil Innehåll, samt mappstruktur som överensstämmer med flikindelning i levererade pärmar enligt nedan.

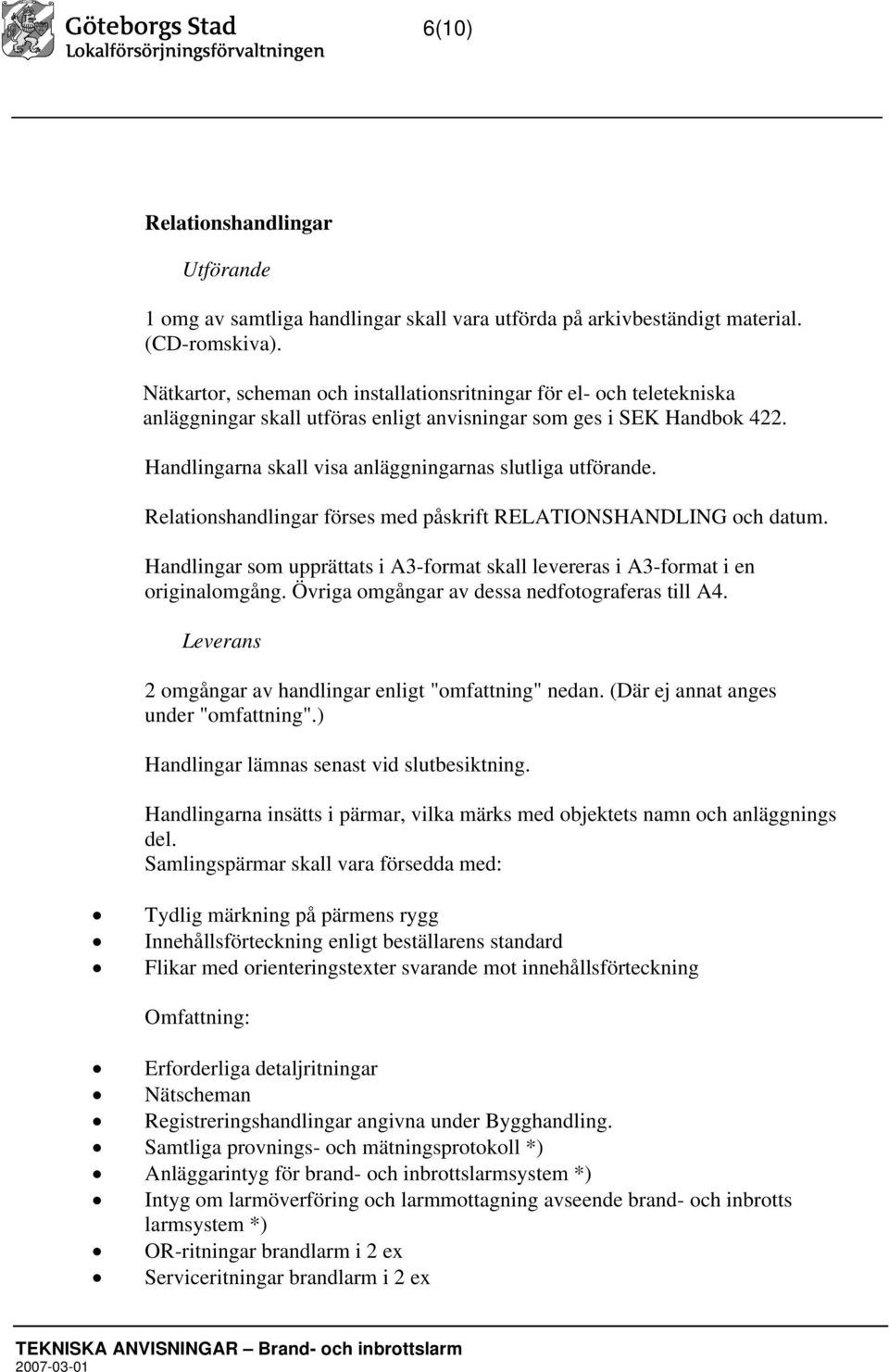

6 6(10) Relationshandlingar Utförande 1 omg av samtliga handlingar skall vara utförda på arkivbeständigt material. (CD-romskiva). Nätkartor, scheman och installationsritningar för el- och teletekniska anläggningar skall utföras enligt anvisningar som ges i SEK Handbok 422. Handlingarna skall visa anläggningarnas slutliga utförande. Relationshandlingar förses med påskrift RELATIONSHANDLING och datum. Handlingar som upprättats i A3-format skall levereras i A3-format i en originalomgång. Övriga omgångar av dessa nedfotograferas till A4. Leverans 2 omgångar av handlingar enligt "omfattning" nedan. (Där ej annat anges under "omfattning".) Handlingar lämnas senast vid slutbesiktning. Handlingarna insätts i pärmar, vilka märks med objektets namn och anläggnings del. Samlingspärmar skall vara försedda med: Tydlig märkning på pärmens rygg Innehållsförteckning enligt beställarens standard Flikar med orienteringstexter svarande mot innehållsförteckning Omfattning: Erforderliga detaljritningar Nätscheman Registreringshandlingar angivna under Bygghandling. Samtliga provnings- och mätningsprotokoll *) Anläggarintyg för brand- och inbrottslarmsystem *) Intyg om larmöverföring och larmmottagning avseende brand- och inbrotts larmsystem *) OR-ritningar brandlarm i 2 ex Serviceritningar brandlarm i 2 ex

7 7(10) OR-ritningar inbrottslarm i 2 ex Service-ritnigar inbrottslarm i 2 ex Programmeringsutskrifter *) Ifylld blankett Larmredovisning LFF. Observera att i denna entreprenad ingår även att justera befintlig dokumentation så att den korresponderar med utökningar i denna entreprenad. *): Levereras endast i pappersformat. Underlag för relationshandlingar En omgång handlingar märkta "UNDERLAG FÖR RELATIONSHANDLINGAR" skall finnas på arbetsplatsen. Avvikelser som gjorts under arbetets gång skall kontinuerligt införas på ritningar och i beskrivningen. Ändringar utförs linjalritade med rödpenna. Underlaget skall införas på den senast reviderade bygghandlingen. Som underlag skall gälla samtliga handlingar som ingår i förfrågningsunderlag samt eventuella av entreprenören upprättade handlingar. Underlag för relationshandlingar (ritningar och beskrivningar) överlämnas i en omgång enligt ritningsförteckning med vidhängande förteckning av vilken skall framgå ritningsnummer samt översiktlig omfattning och art av förändring. Även ej ändrade ritningar skall redovisas med text EJ ÄNDRAD. DRIFTINSTRUKTIONER Samtliga handlingar för drift- och underhållsinstruktioner, med undantag av sådana som markerats med *) under rubrik Omfattning nedan, skall även levereras i digitalt format, under separat huvudmapp, på CD-romskiva enligt ovan - förutom nedan begärda pärmomgångar. Driftinstruktioner En omgång av drift- och underhållsinstruktioner skall upprättas omgående efter beställning med avseende på fabrikantanvisningar på föreskrivet materiel, och finnas på arbetsplatsen. Även om materiel ej är beställt från tillverkare/grossist skall fabrikantanvisningar levereras.

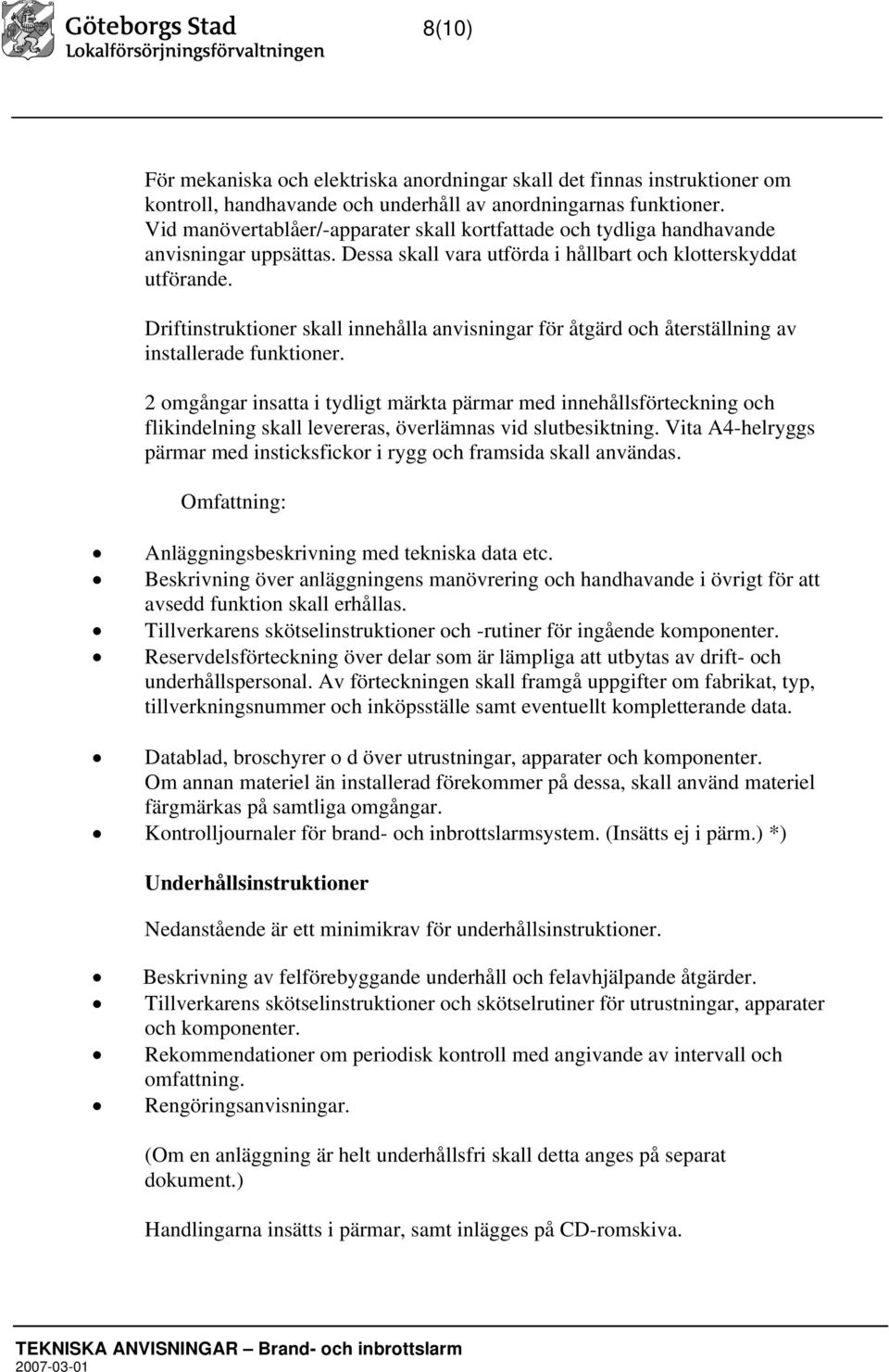

8 8(10) För mekaniska och elektriska anordningar skall det finnas instruktioner om kontroll, handhavande och underhåll av anordningarnas funktioner. Vid manövertablåer/-apparater skall kortfattade och tydliga handhavande anvisningar uppsättas. Dessa skall vara utförda i hållbart och klotterskyddat utförande. Driftinstruktioner skall innehålla anvisningar för åtgärd och återställning av installerade funktioner. 2 omgångar insatta i tydligt märkta pärmar med innehållsförteckning och flikindelning skall levereras, överlämnas vid slutbesiktning. Vita A4-helryggs pärmar med insticksfickor i rygg och framsida skall användas. Omfattning: Anläggningsbeskrivning med tekniska data etc. Beskrivning över anläggningens manövrering och handhavande i övrigt för att avsedd funktion skall erhållas. Tillverkarens skötselinstruktioner och -rutiner för ingående komponenter. Reservdelsförteckning över delar som är lämpliga att utbytas av drift- och underhållspersonal. Av förteckningen skall framgå uppgifter om fabrikat, typ, tillverkningsnummer och inköpsställe samt eventuellt kompletterande data. Datablad, broschyrer o d över utrustningar, apparater och komponenter. Om annan materiel än installerad förekommer på dessa, skall använd materiel färgmärkas på samtliga omgångar. Kontrolljournaler för brand- och inbrottslarmsystem. (Insätts ej i pärm.) *) Underhållsinstruktioner Nedanstående är ett minimikrav för underhållsinstruktioner. Beskrivning av felförebyggande underhåll och felavhjälpande åtgärder. Tillverkarens skötselinstruktioner och skötselrutiner för utrustningar, apparater och komponenter. Rekommendationer om periodisk kontroll med angivande av intervall och omfattning. Rengöringsanvisningar. (Om en anläggning är helt underhållsfri skall detta anges på separat dokument.) Handlingarna insätts i pärmar, samt inlägges på CD-romskiva.

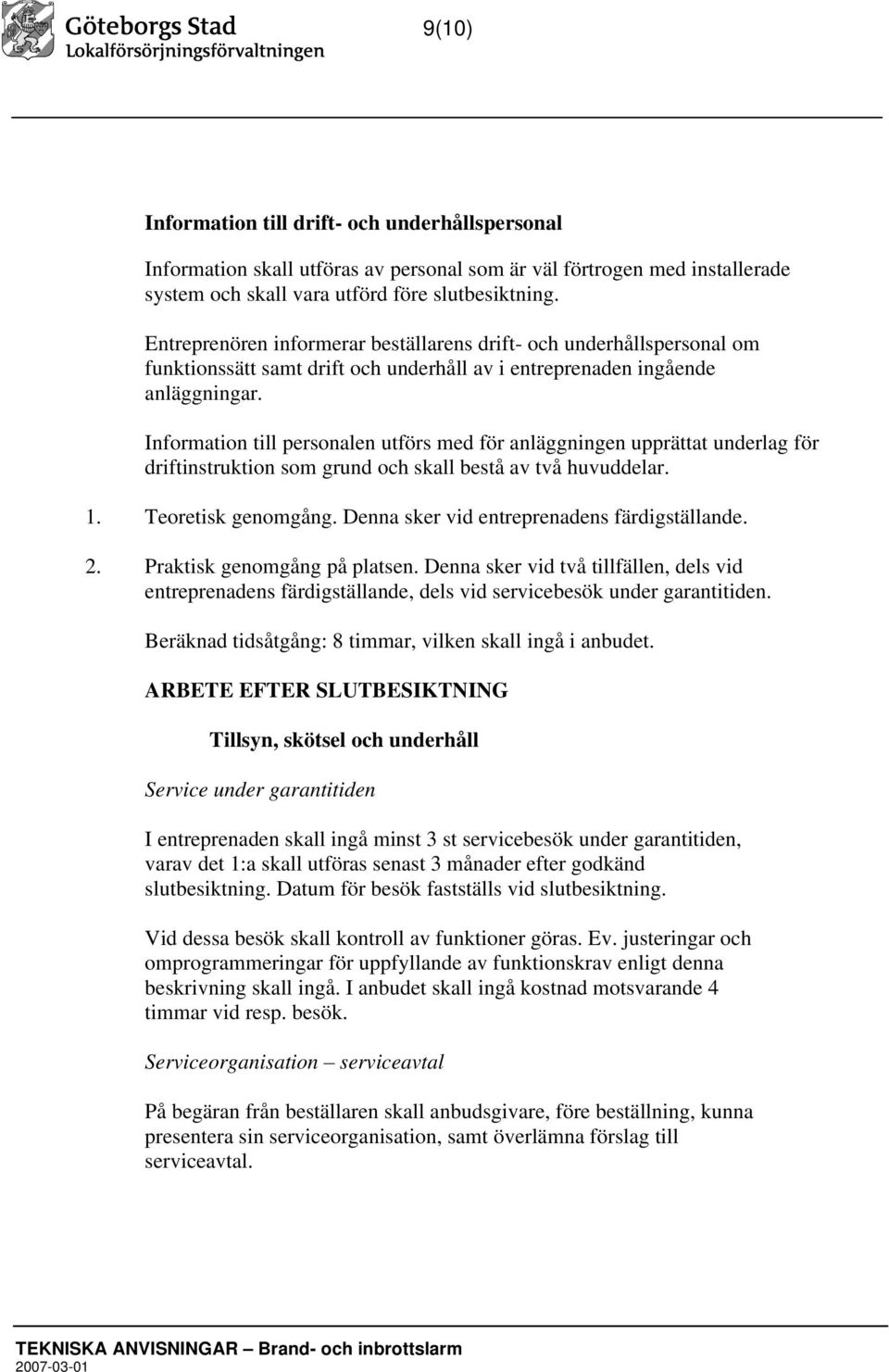

9 9(10) Information till drift- och underhållspersonal Information skall utföras av personal som är väl förtrogen med installerade system och skall vara utförd före slutbesiktning. Entreprenören informerar beställarens drift- och underhållspersonal om funktionssätt samt drift och underhåll av i entreprenaden ingående anläggningar. Information till personalen utförs med för anläggningen upprättat underlag för driftinstruktion som grund och skall bestå av två huvuddelar. 1. Teoretisk genomgång. Denna sker vid entreprenadens färdigställande. 2. Praktisk genomgång på platsen. Denna sker vid två tillfällen, dels vid entreprenadens färdigställande, dels vid servicebesök under garantitiden. Beräknad tidsåtgång: 8 timmar, vilken skall ingå i anbudet. ARBETE EFTER SLUTBESIKTNING Tillsyn, skötsel och underhåll Service under garantitiden I entreprenaden skall ingå minst 3 st servicebesök under garantitiden, varav det 1:a skall utföras senast 3 månader efter godkänd slutbesiktning. Datum för besök fastställs vid slutbesiktning. Vid dessa besök skall kontroll av funktioner göras. Ev. justeringar och omprogrammeringar för uppfyllande av funktionskrav enligt denna beskrivning skall ingå. I anbudet skall ingå kostnad motsvarande 4 timmar vid resp. besök. Serviceorganisation serviceavtal På begäran från beställaren skall anbudsgivare, före beställning, kunna presentera sin serviceorganisation, samt överlämna förslag till serviceavtal.

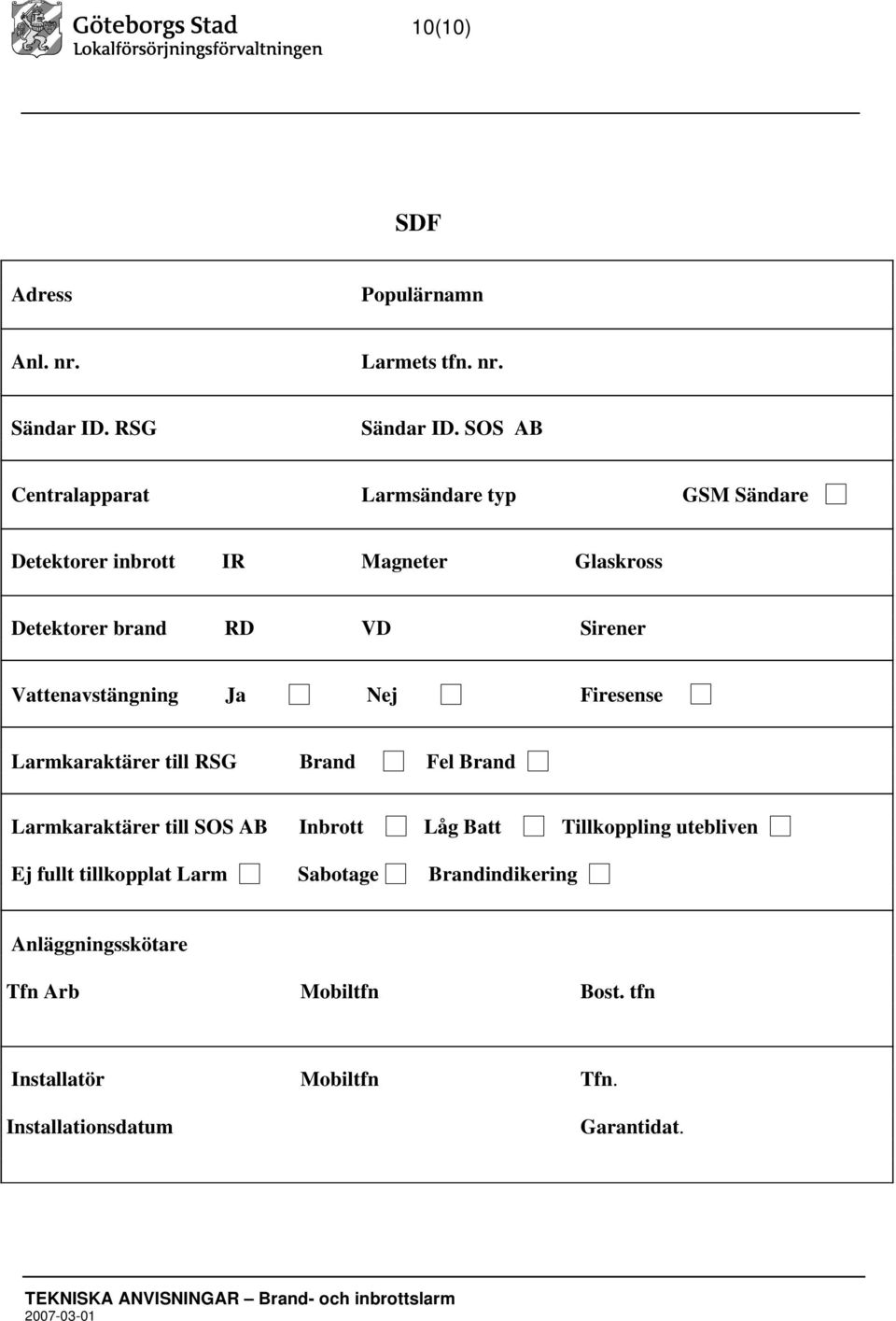

10 10(10) SDF Adress Populärnamn Anl. nr. Larmets tfn. nr. Sändar ID. RSG Sändar ID. SOS AB Centralapparat Larmsändare typ GSM Sändare Detektorer inbrott IR Magneter Glaskross Detektorer brand RD VD Sirener Vattenavstängning Ja Nej Firesense Larmkaraktärer till RSG Brand Fel Brand Larmkaraktärer till SOS AB Inbrott Låg Batt Tillkoppling utebliven Ej fullt tillkopplat Larm Sabotage Brandindikering Anläggningsskötare Tfn Arb Mobiltfn Bost. tfn Installatör Mobiltfn Tfn. Installationsdatum Garantidat.
