1 1(6) A TR KONTROLL OCH PROVNING Innehåll 1 Allmänt 2 Prov i fabrik (FAT) 3 Prov i anläggning (SAT) 1 ALLMÄNT I detta dokument anges omfattningen av kontroll och provning som ska utföras på en anläggning som ingår i eller är direktansluten till stamnätet. Här anges också den kontroll och provning som entreprenör respektive beställare ska utföra. Kontroll och provning indelas i Prov i fabrik (FAT), som omfattar den provning som utförs hos leverantör innan utrustningen levereras till anläggningen och Prov i anläggning (SAT) som omfattar all kontroll och provning som utförs i anläggning fram till kommersiell drift. Kontroll och provning syftar till att verifiera att anläggningen uppfyller kraven i TR2-dokument samt övriga krav som specificerats vid upphandlingen. All kontroll och provning ska dokumenteras i protokoll och på ritningar. Protokoll ska förutom mätresultat innehålla typbeteckningar, serienummer, programvaruversioner samt uppgifter om provutrustning och mätinstrument. Protokollen ska signeras av provningsansvarig och överlämnas till beställaren före driftsättning av respektive anläggningsdel. Entreprenörens och beställarens kontroll och provning ska samordnas i projektets tidplan. Entreprenören skall följa driftanvisning D 1002:3, Rutiner för kontrollanläggningsarbeten med avseende på driftsäkerhet.

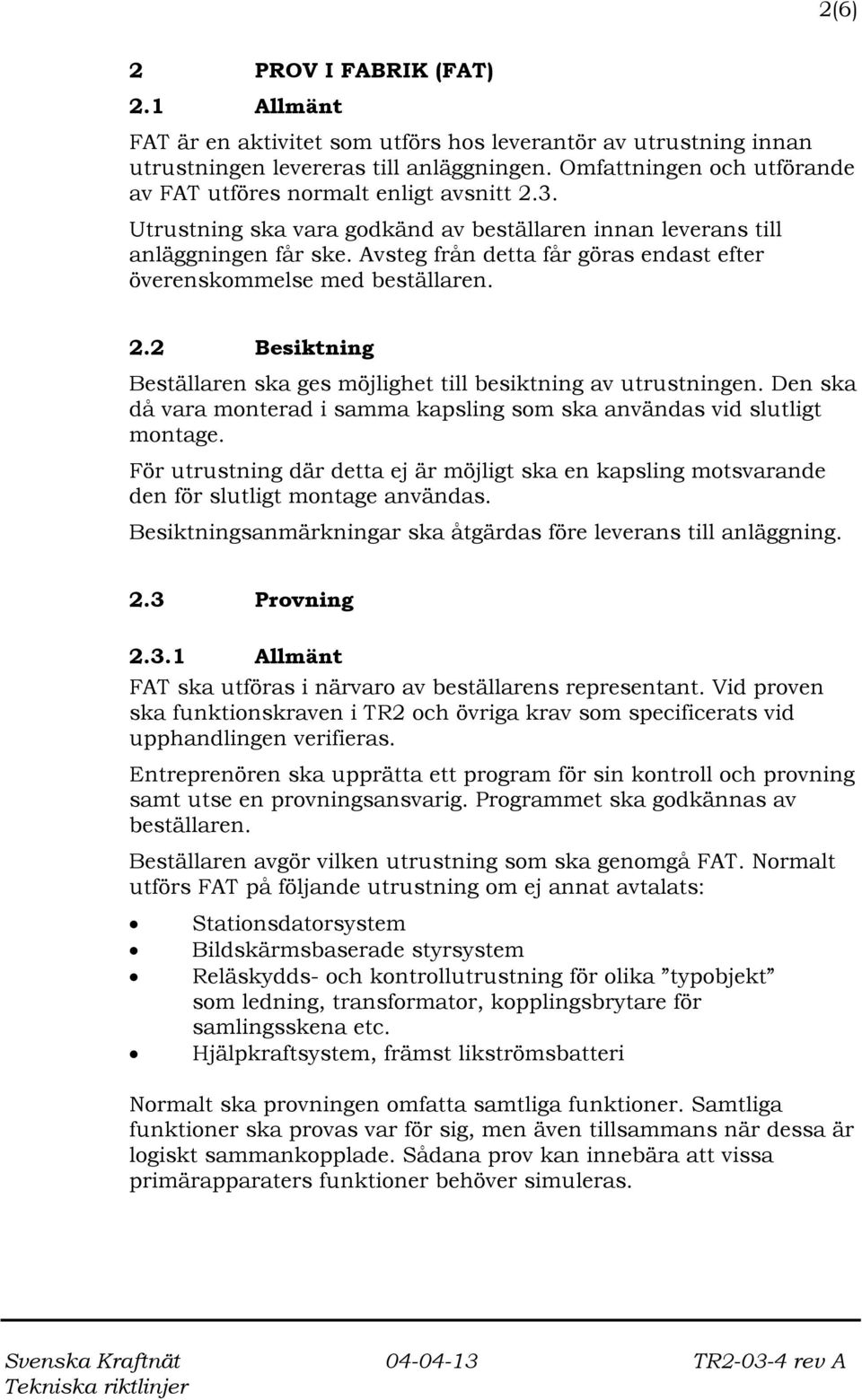

2 2(6) 2 PROV I FABRIK (FAT) 2.1 Allmänt FAT är en aktivitet som utförs hos leverantör av utrustning innan utrustningen levereras till anläggningen. Omfattningen och utförande av FAT utföres normalt enligt avsnitt 2.3. Utrustning ska vara godkänd av beställaren innan leverans till anläggningen får ske. Avsteg från detta får göras endast efter överenskommelse med beställaren. 2.2 Besiktning Beställaren ska ges möjlighet till besiktning av utrustningen. Den ska då vara monterad i samma kapsling som ska användas vid slutligt montage. För utrustning där detta ej är möjligt ska en kapsling motsvarande den för slutligt montage användas. Besiktningsanmärkningar ska åtgärdas före leverans till anläggning. 2.3 Provning Allmänt FAT ska utföras i närvaro av beställarens representant. Vid proven ska funktionskraven i TR2 och övriga krav som specificerats vid upphandlingen verifieras. Entreprenören ska upprätta ett program för sin kontroll och provning samt utse en provningsansvarig. Programmet ska godkännas av beställaren. Beställaren avgör vilken utrustning som ska genomgå FAT. Normalt utförs FAT på följande utrustning om ej annat avtalats: Stationsdatorsystem Bildskärmsbaserade styrsystem Reläskydds- och kontrollutrustning för olika typobjekt som ledning, transformator, kopplingsbrytare för samlingsskena etc. Hjälpkraftsystem, främst likströmsbatteri Normalt ska provningen omfatta samtliga funktioner. Samtliga funktioner ska provas var för sig, men även tillsammans när dessa är logiskt sammankopplade. Sådana prov kan innebära att vissa primärapparaters funktioner behöver simuleras.

3 3(6) Vid integrerade lösningar med kommunikation via bussystem skall samtliga noder/datorer vara uppkopplade vid FAT. Provet ska utföras på den utrustning som ska levereras till anläggningen. Före leverans ska alla fel och brister vara åtgärdade. Ändringarna ska vara godkända av beställaren FAT likströmsbatteri Förbindningar som används ska ha samma area som motsvarande area vid leverans. Celler ska vara märkta enligt TR2 9.2 punkt 4.3 och uppkopplade i nummerordning. FAT ska omfatta följande kontroller och provning: Kontroll i hålladdningstillstånd Uppmätning av hålladdningsspänning totalt och för varje cell eller block av celler. Kontroll av syradensitet i varje cell. Urladdningsprov Urladdningsprov utförs på fulladdat batteri med 5- timmarsström i 5 timmar. Värden enligt TR2 9.2 punkt 3.2 ska innehållas för att provet ska vara godkänt. Belastningsprofilkontroll (utförs ej på batterier med beställt specificerat Ah-värde) Belastningsprofilkontroll ska utföras på fulladdat batteri med i beställningen angiven belastningsprofil. Värden enligt TR2 9.2 punkt 3.2 ska innehållas. Urladdningsförloppet ska redovisas i kurvform och omfatta både ström och spänning.

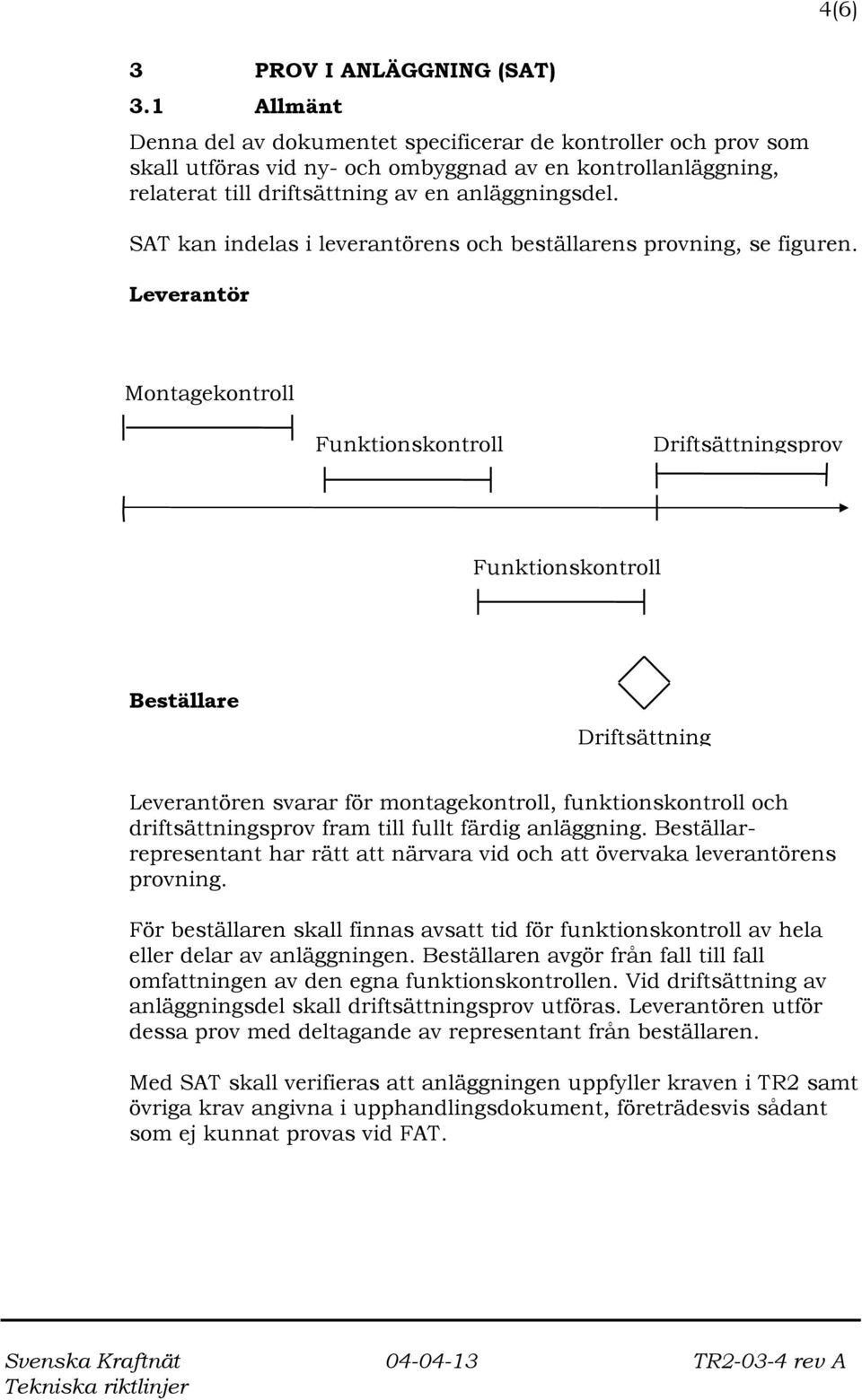

4 4(6) 3 PROV I ANLÄGGNING (SAT) 3.1 Allmänt Denna del av dokumentet specificerar de kontroller och prov som skall utföras vid ny- och ombyggnad av en kontrollanläggning, relaterat till driftsättning av en anläggningsdel. SAT kan indelas i leverantörens och beställarens provning, se figuren. Leverantör Montagekontroll Funktionskontroll Driftsättningsprov Funktionskontroll Beställare Driftsättning Leverantören svarar för montagekontroll, funktionskontroll och driftsättningsprov fram till fullt färdig anläggning. Beställarrepresentant har rätt att närvara vid och att övervaka leverantörens provning. För beställaren skall finnas avsatt tid för funktionskontroll av hela eller delar av anläggningen. Beställaren avgör från fall till fall omfattningen av den egna funktionskontrollen. Vid driftsättning av anläggningsdel skall driftsättningsprov utföras. Leverantören utför dessa prov med deltagande av representant från beställaren. Med SAT skall verifieras att anläggningen uppfyller kraven i TR2 samt övriga krav angivna i upphandlingsdokument, företrädesvis sådant som ej kunnat provas vid FAT.

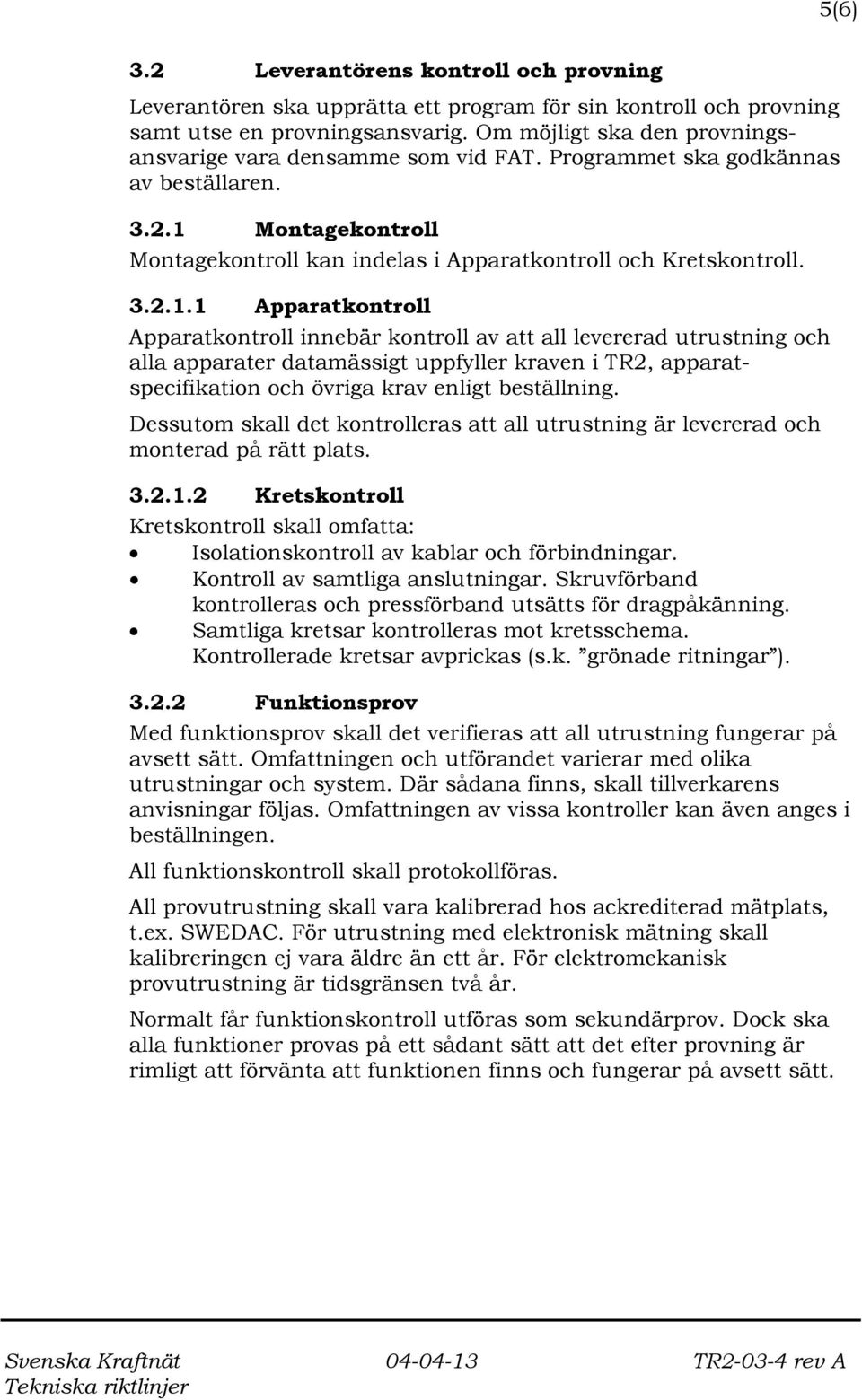

5 5(6) 3.2 Leverantörens kontroll och provning Leverantören ska upprätta ett program för sin kontroll och provning samt utse en provningsansvarig. Om möjligt ska den provningsansvarige vara densamme som vid FAT. Programmet ska godkännas av beställaren Montagekontroll Montagekontroll kan indelas i Apparatkontroll och Kretskontroll Apparatkontroll Apparatkontroll innebär kontroll av att all levererad utrustning och alla apparater datamässigt uppfyller kraven i TR2, apparatspecifikation och övriga krav enligt beställning. Dessutom skall det kontrolleras att all utrustning är levererad och monterad på rätt plats Kretskontroll Kretskontroll skall omfatta: Isolationskontroll av kablar och förbindningar. Kontroll av samtliga anslutningar. Skruvförband kontrolleras och pressförband utsätts för dragpåkänning. Samtliga kretsar kontrolleras mot kretsschema. Kontrollerade kretsar avprickas (s.k. grönade ritningar ) Funktionsprov Med funktionsprov skall det verifieras att all utrustning fungerar på avsett sätt. Omfattningen och utförandet varierar med olika utrustningar och system. Där sådana finns, skall tillverkarens anvisningar följas. Omfattningen av vissa kontroller kan även anges i beställningen. All funktionskontroll skall protokollföras. All provutrustning skall vara kalibrerad hos ackrediterad mätplats, t.ex. SWEDAC. För utrustning med elektronisk mätning skall kalibreringen ej vara äldre än ett år. För elektromekanisk provutrustning är tidsgränsen två år. Normalt får funktionskontroll utföras som sekundärprov. Dock ska alla funktioner provas på ett sådant sätt att det efter provning är rimligt att förvänta att funktionen finns och fungerar på avsett sätt.

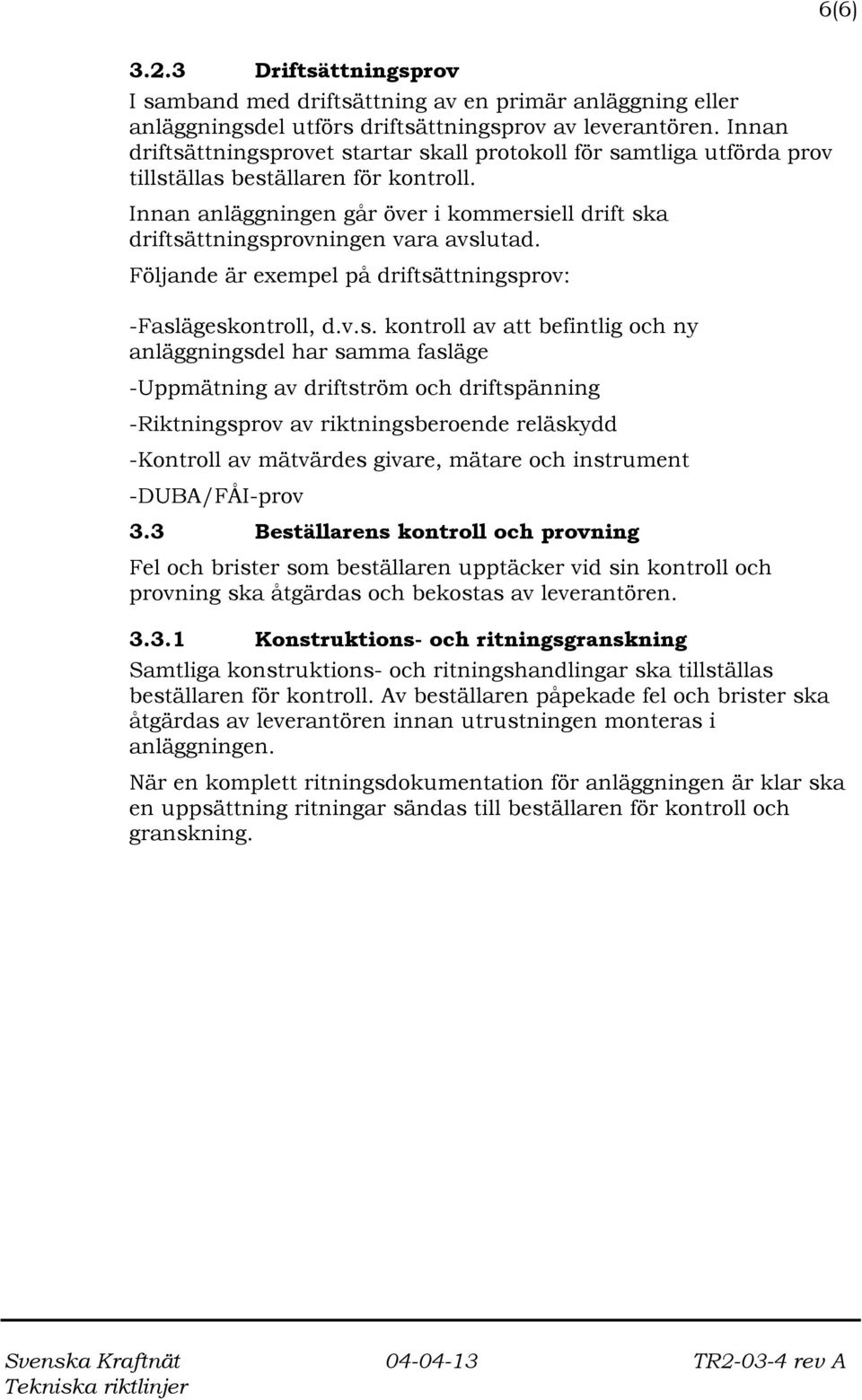

6 6(6) Driftsättningsprov I samband med driftsättning av en primär anläggning eller anläggningsdel utförs driftsättningsprov av leverantören. Innan driftsättningsprovet startar skall protokoll för samtliga utförda prov tillställas beställaren för kontroll. Innan anläggningen går över i kommersiell drift ska driftsättningsprovningen vara avslutad. Följande är exempel på driftsättningsprov: -Faslägeskontroll, d.v.s. kontroll av att befintlig och ny anläggningsdel har samma fasläge -Uppmätning av driftström och driftspänning -Riktningsprov av riktningsberoende reläskydd -Kontroll av mätvärdes givare, mätare och instrument -DUBA/FÅI-prov 3.3 Beställarens kontroll och provning Fel och brister som beställaren upptäcker vid sin kontroll och provning ska åtgärdas och bekostas av leverantören Konstruktions- och ritningsgranskning Samtliga konstruktions- och ritningshandlingar ska tillställas beställaren för kontroll. Av beställaren påpekade fel och brister ska åtgärdas av leverantören innan utrustningen monteras i anläggningen. När en komplett ritningsdokumentation för anläggningen är klar ska en uppsättning ritningar sändas till beställaren för kontroll och granskning.
