BILAGA 6 UPS-anläggning

Transkript

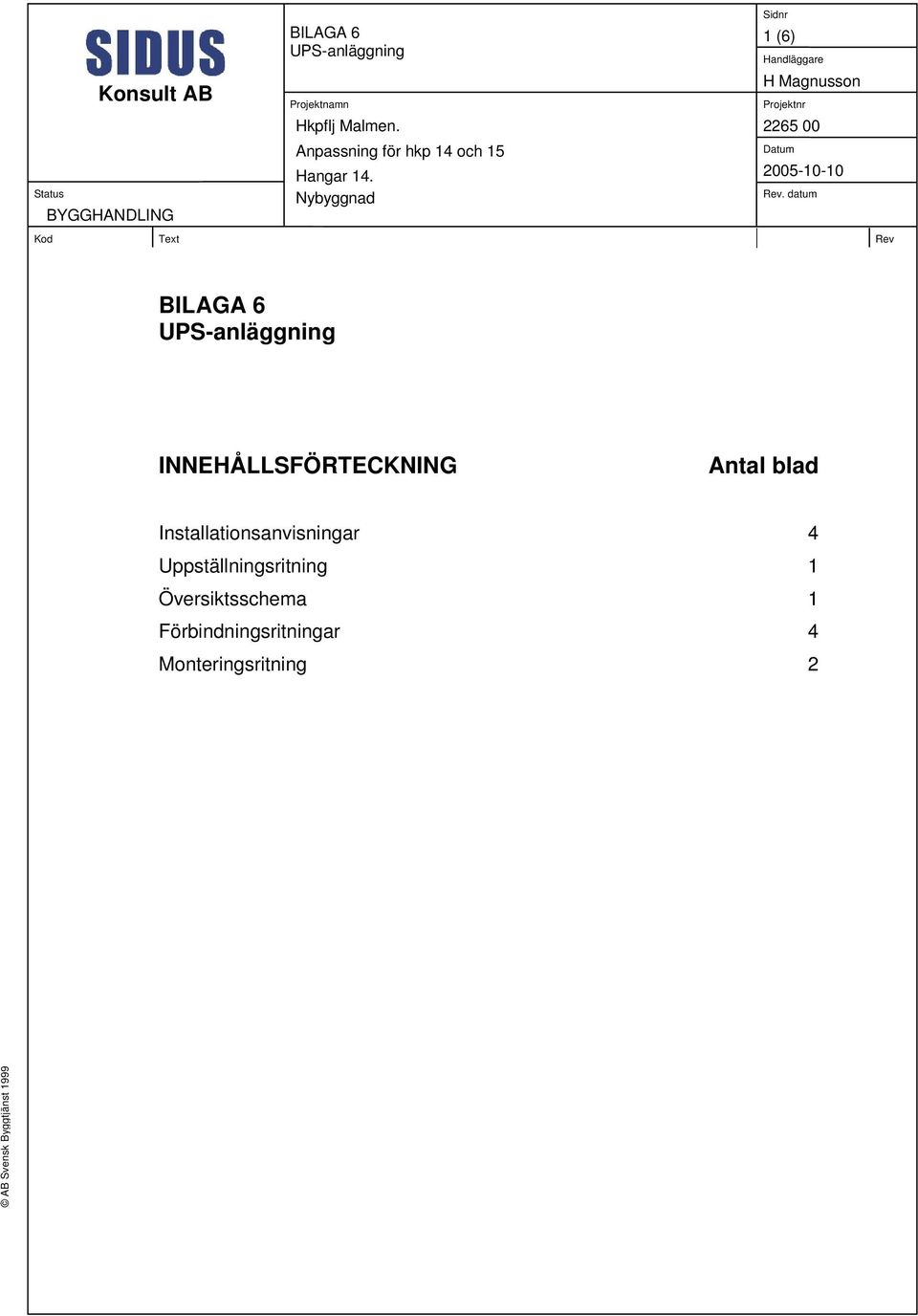

1 Status Konsult AB BYGGHANDLING BILAGA 6 UPS-anläggning Projektnamn Hkpflj Malmen. Anpassning för hkp 14 och 15 Hangar 14. Nybyggnad Sidnr 1 (6) Handläggare H Magnusson Projektnr Datum Rev. datum Kod Text Rev BILAGA 6 UPS-anläggning INNEHÅLLSFÖRTECKNING Antal blad Installationsanvisningar 4 Uppställningsritning 1 Översiktsschema 1 Förbindningsritningar 4 Monteringsritning 2 AB Svensk Byggtjänst 1999

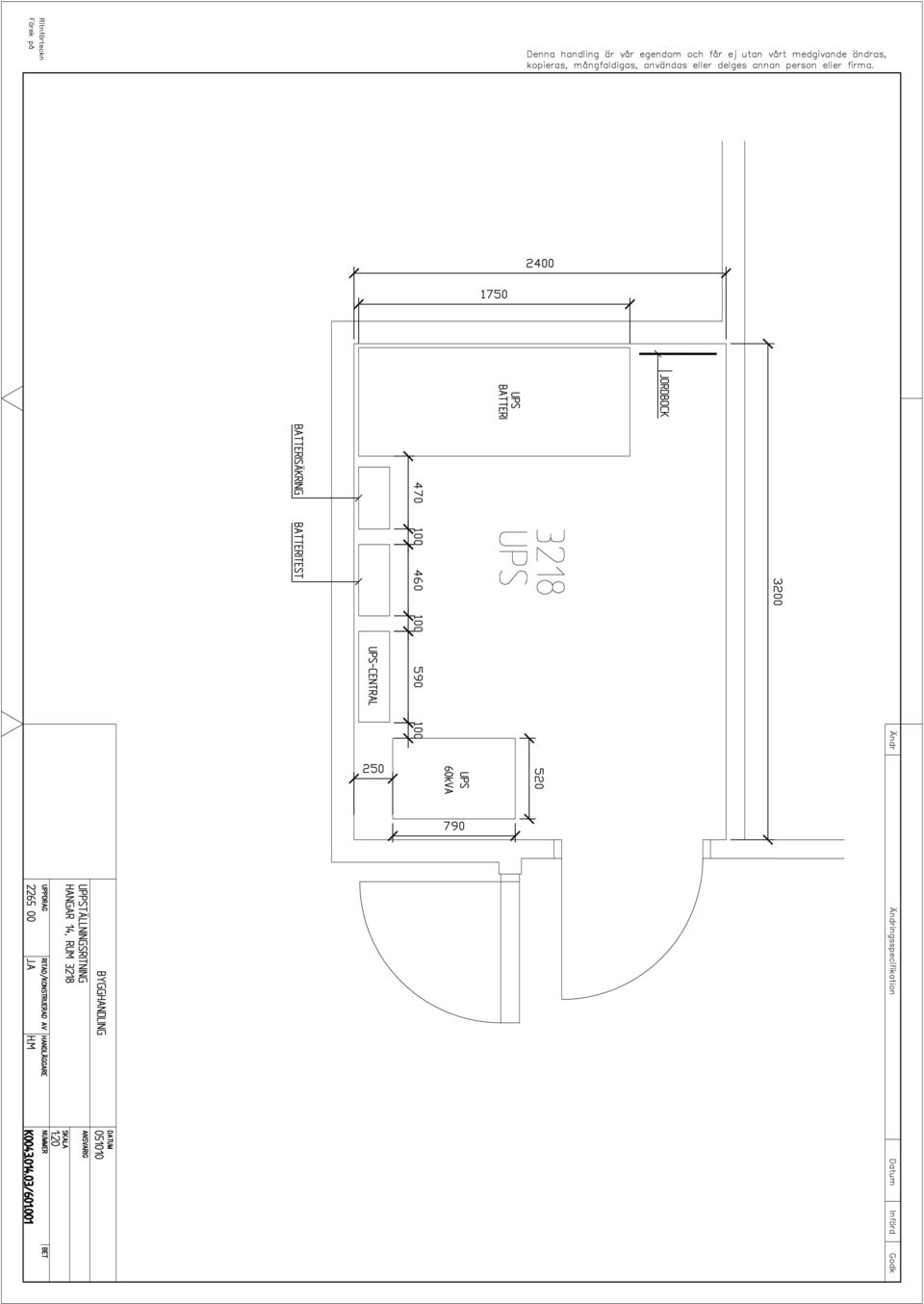

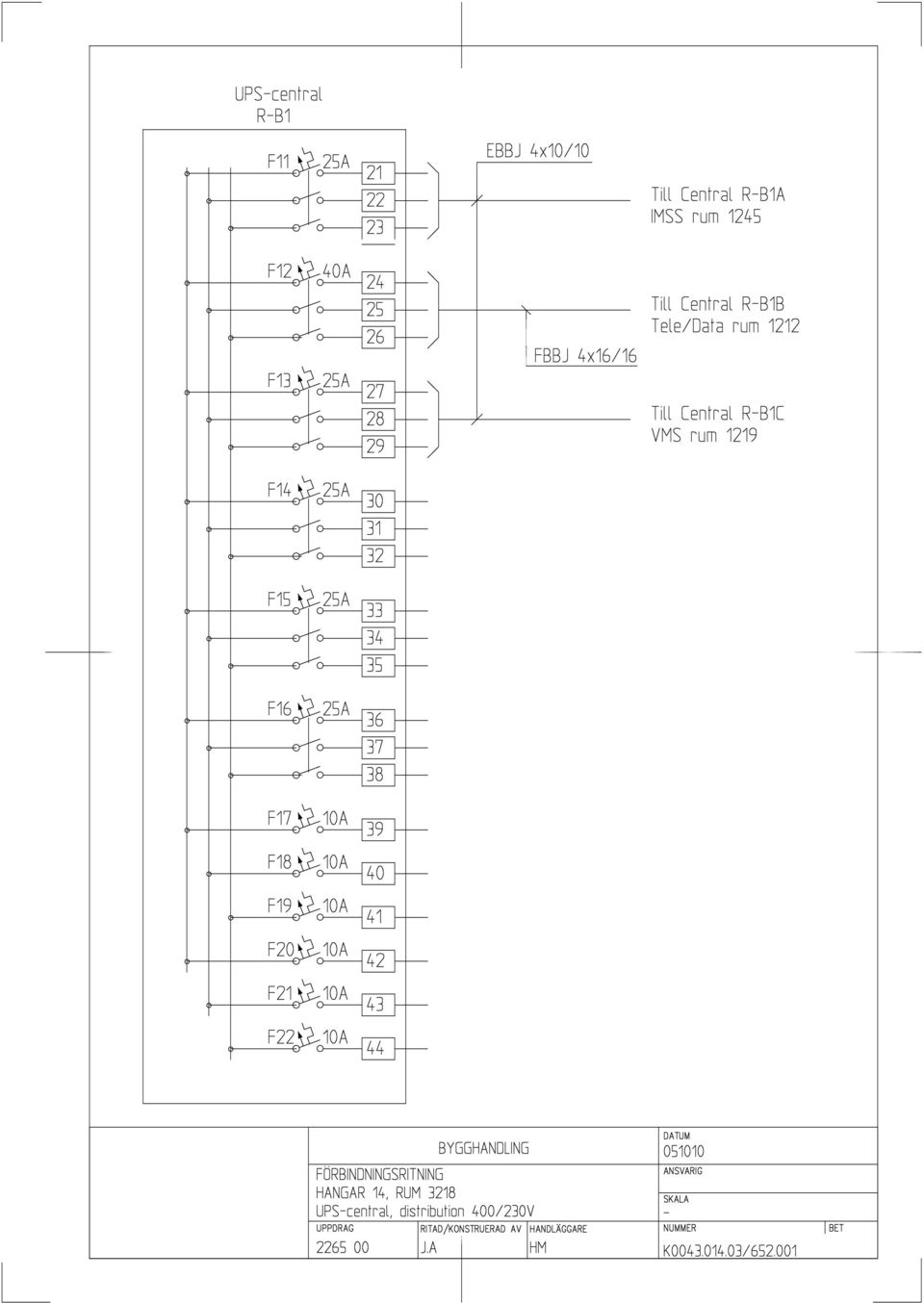

2 Status Konsult AB BYGGHANDLING BILAGA 6 UPS-anläggning Projektnamn Hkpflj Malmen. Anpassning för hkp 14 och 15 Hangar 14. Nybyggnad Sidnr 2 (6) Handläggare H Magnusson Projektnr Datum Rev. datum Kod Text Rev Omfattning I kraftutrymme 3218 UPS plan 3 skall en UPS-anläggning 60 kva med tillhörande batteri på ställning, batterisäkring, batteritest, och central monteras. Inkommande och utgående matningar ingår i den tidigare entreprenaden. Kanalisationen för dessa matningar ingår också i den tidigare entreprenaden. Se K / I arbetet ingår intransport av UPS-anläggningen till installationsplatsen. Driftsättning utförs av Powerware Nordic AB. Kontaktman: Sören Östberg FMV systemansvarig strömförsörjning Ritningar Uppställningsritning Översiktsschema Förbindningsritning UPS Förbindningsritning UPS-distr Förbindningsritning batteritestutrustning Förbindningsritning batterier Monteringsritning batterier Förbindningsritning larm K / K / K / K / K / K / K / K / AB Svensk Byggtjänst 1999

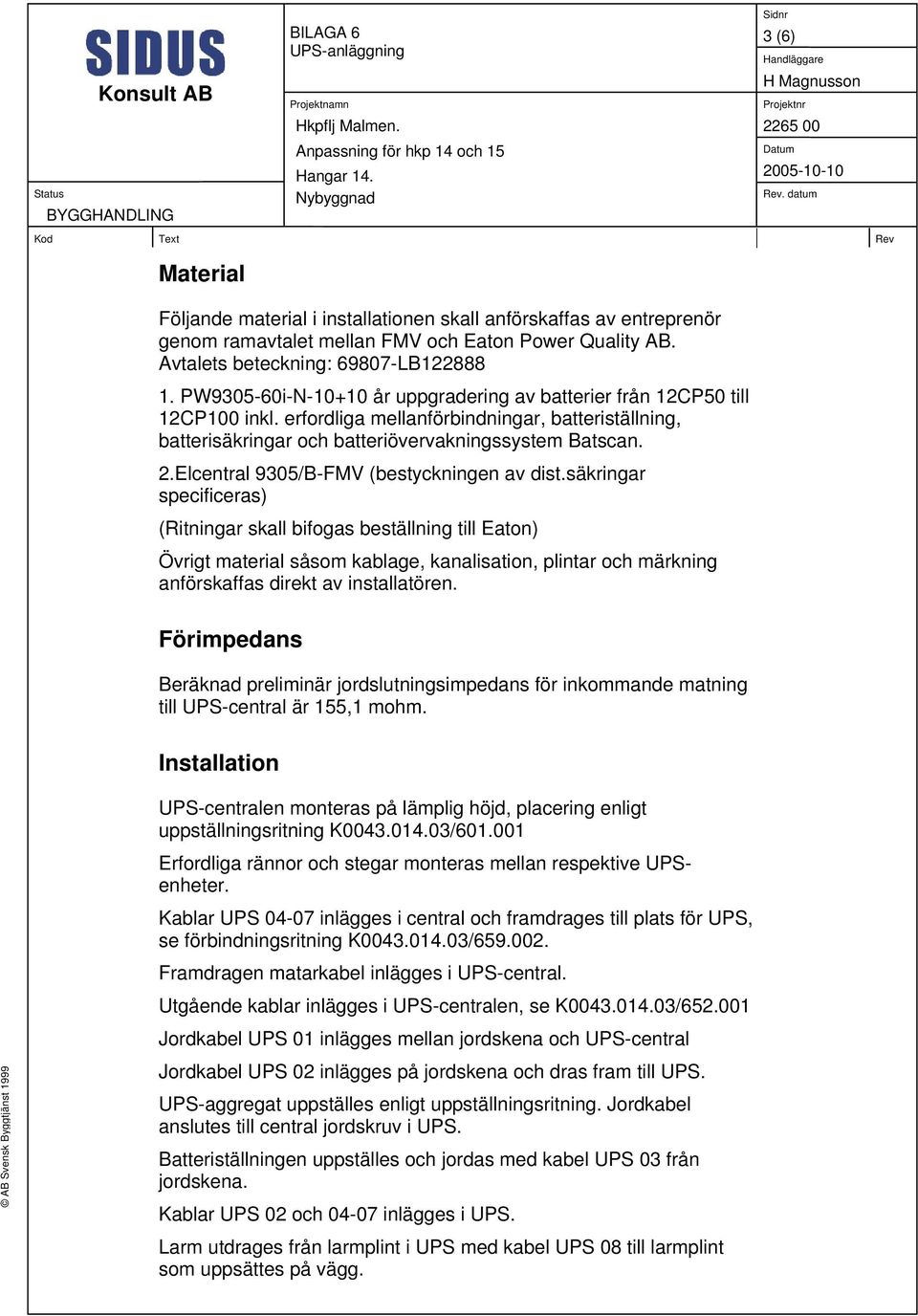

3 Status Konsult AB BYGGHANDLING BILAGA 6 UPS-anläggning Projektnamn Hkpflj Malmen. Anpassning för hkp 14 och 15 Hangar 14. Nybyggnad Sidnr 3 (6) Handläggare H Magnusson Projektnr Datum Rev. datum Kod Text Rev Material Följande material i installationen skall anförskaffas av entreprenör genom ramavtalet mellan FMV och Eaton Power Quality AB. Avtalets beteckning: LB PW i-N år uppgradering av batterier från 12CP50 till 12CP100 inkl. erfordliga mellanförbindningar, batteriställning, batterisäkringar och batteriövervakningssystem Batscan. 2.Elcentral 9305/B-FMV (bestyckningen av dist.säkringar specificeras) (Ritningar skall bifogas beställning till Eaton) Övrigt material såsom kablage, kanalisation, plintar och märkning anförskaffas direkt av installatören. Förimpedans Beräknad preliminär jordslutningsimpedans för inkommande matning till UPS-central är 155,1 mohm. Installation AB Svensk Byggtjänst 1999 UPS-centralen monteras på lämplig höjd, placering enligt uppställningsritning K / Erfordliga rännor och stegar monteras mellan respektive UPSenheter. Kablar UPS inlägges i central och framdrages till plats för UPS, se förbindningsritning K / Framdragen matarkabel inlägges i UPS-central. Utgående kablar inlägges i UPS-centralen, se K / Jordkabel UPS 01 inlägges mellan jordskena och UPS-central Jordkabel UPS 02 inlägges på jordskena och dras fram till UPS. UPS-aggregat uppställes enligt uppställningsritning. Jordkabel anslutes till central jordskruv i UPS. Batteriställningen uppställes och jordas med kabel UPS 03 från jordskena. Kablar UPS 02 och inlägges i UPS. Larm utdrages från larmplint i UPS med kabel UPS 08 till larmplint som uppsättes på vägg.

4 Status Konsult AB BYGGHANDLING BILAGA 6 UPS-anläggning Projektnamn Hkpflj Malmen. Anpassning för hkp 14 och 15 Hangar 14. Nybyggnad Sidnr 4 (6) Handläggare H Magnusson Projektnr Datum Rev. datum Kod Text Rev Batterisäkringslåda och batteritestlåda uppsättes bredvid batterier. Plåt eller fästjärn kan behövas för att få lämplig höjd på lådorna. Kablar UPS 09+, 09- och 10- dras från UPS via batterisäkringslådan till batterianslutningarna. Kabel 10+ byglas till 9- efter batterisäkring. Batterierna monteras på batteriställningen med medsända mellanförbindningar, se K / och K / (OBS! Min 10mm mellan blocken) Batteritestutrustning (Batscan) ansluts till batteriblocken, se K / Märkning Märkning av UPS anläggningen skall utföras enligt bilaga 2 samt enligt följande: Samtliga kablar märkes i sina båda ändar. (UPS 01 o.s.v) Anslagsram A4 uppsättes med långa sidan nedåt på UPScentralens nedre plåt. Anslagsram A3 uppsättes med långa sidan nedåt över UPSaggregatet. Anslagsram A4 uppsättes med långa sidan nedåt på väggen över batterier 2 st. anslagsramar A4 uppsättes med korta sidan nedåt på väggen över batteriet UPS-aggregatet skyltas: UPS 60kVA Batteriställningen skyltas: Batteri UPS 648 V= Batteriblocken märkes: Enligt ritning K / AB Svensk Byggtjänst 1999 Batterisäkringslådan skyltas: Batterisäkring 100A UPS-centralen skyltas: R-B1

5 Status Konsult AB BYGGHANDLING BILAGA 6 UPS-anläggning Projektnamn Hkpflj Malmen. Anpassning för hkp 14 och 15 Hangar 14. Nybyggnad Sidnr 5 (6) Handläggare H Magnusson Projektnr Datum Rev. datum Kod Text Rev Provning/Driftsättning av system för avbrottsfri kraft Denna skall beställas hos ups leverantör Eaton. Hänvisa till ramavtal LB Följande skall ingå: Installationskontroll innan spänningssättning Urladdningsprov av batterier ned till slutspänning. Belastningsmotstånd tillhandahålls av Eaton Funktionskontroll av systemet. Samtliga driftlägen provas Ev. omprogrammering till svensk text på display Protokoll över samtliga prov upprättas av Eaton Information till drift- och underhållspersonal för elkraftsinstallationer AB Svensk Byggtjänst 1999 Innan UPS-anläggning tas i bruk första gången skall entreprenören informera anläggningsinnehavarens drift- och skötselpersonal om funktionssätt samt om anläggningens skötsel, drift och underhåll. För utbildning och information av UPS-aggregatet skall entreprenören anlita personal från Eaton Power Quality AB.(ingår ej i ramavtalet FMV/Eaton) Informationen skall ges såväl vid teoretisk genomgång som vid genomgång på plats. I samband med slutbesiktning skall utbildning av drift och underhållspersonal utföras. Utbildning för drift och underhåll skall omfatta: Handhavande och eventuell programmering för såväl användare som servicepersonal. Information i den omfattningen att berörd personal kan göra enklare felsökning och driftkontroll av i anläggningen ingående utrustning. Informera om viktiga säkerhetsfunktioner. Redovisa driftstrategi. Utbildning skall ingå för 7 personer. Utbildningen skall ske på plats i anläggningen och beräknad tidsåtgång är för utbildningen 8 timmar exkl. restid. Instruktion och utbildning av personalen skall utföras med den tekniska dokumentationen som grund.

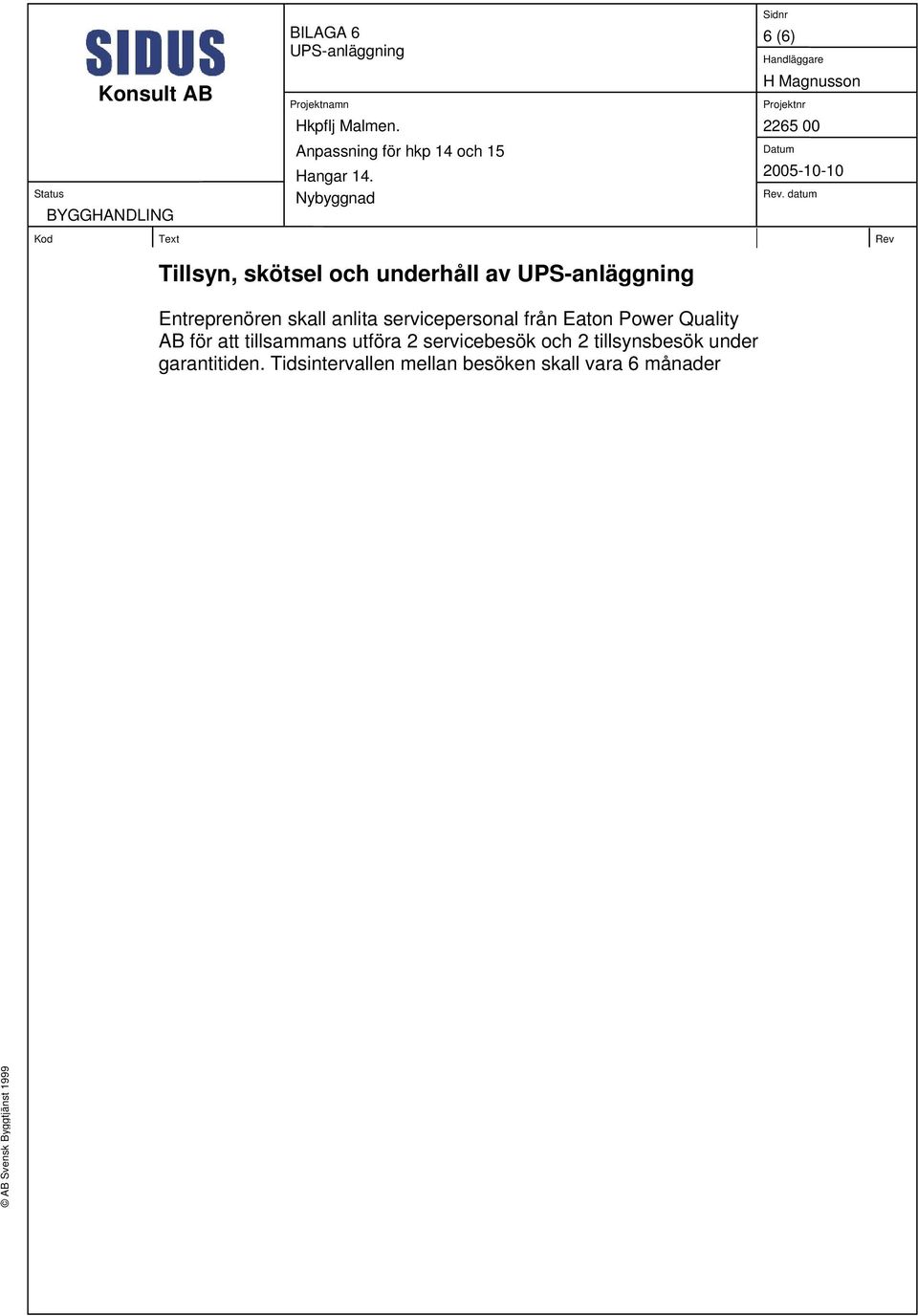

6 Status Konsult AB BYGGHANDLING BILAGA 6 UPS-anläggning Projektnamn Hkpflj Malmen. Anpassning för hkp 14 och 15 Hangar 14. Nybyggnad Sidnr 6 (6) Handläggare H Magnusson Projektnr Datum Rev. datum Kod Text Rev Tillsyn, skötsel och underhåll av UPS-anläggning Entreprenören skall anlita servicepersonal från Eaton Power Quality AB för att tillsammans utföra 2 servicebesök och 2 tillsynsbesök under garantitiden. Tidsintervallen mellan besöken skall vara 6 månader AB Svensk Byggtjänst 1999
