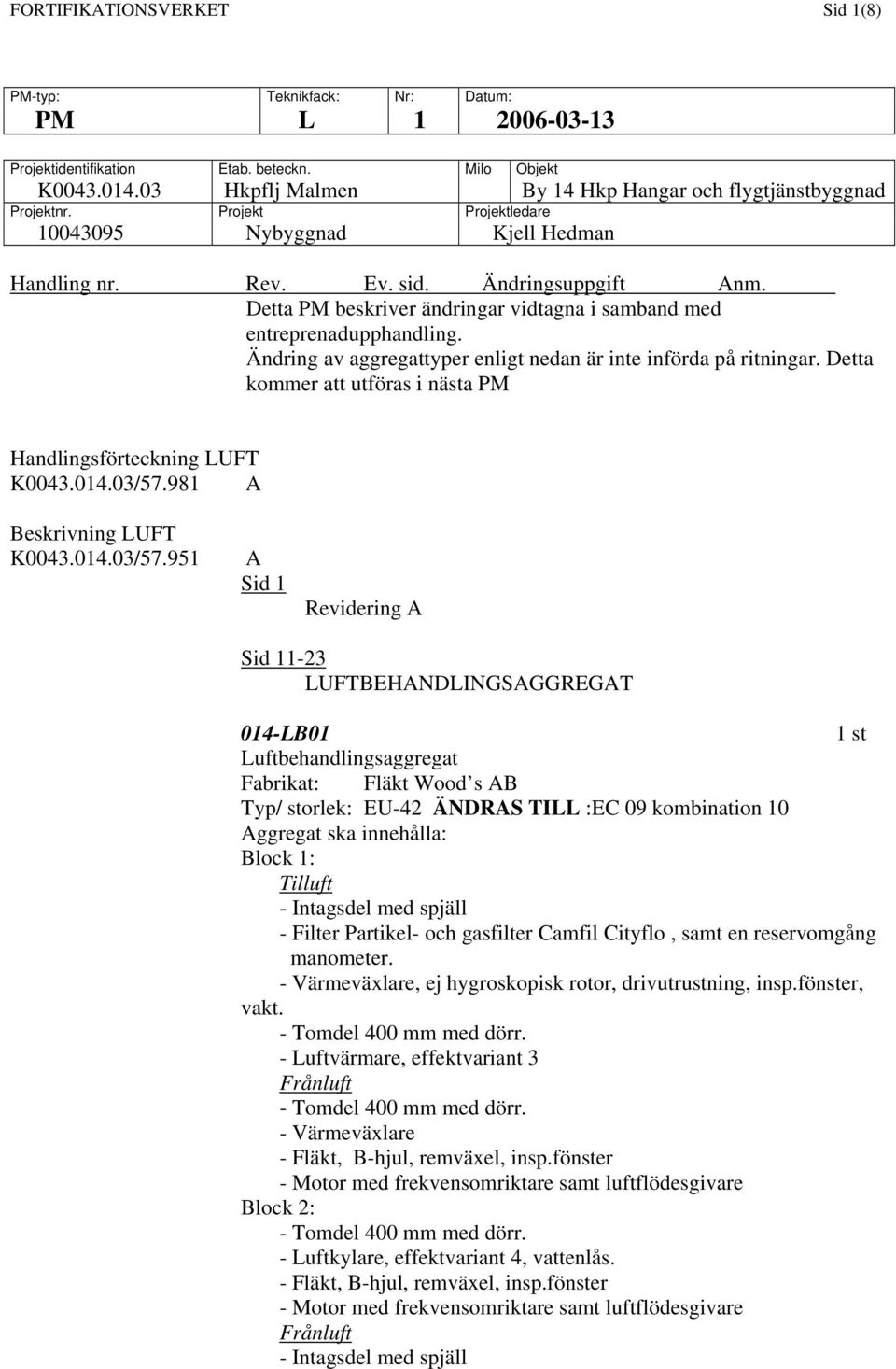

1 FORTIFIKATIONSVERKET Sid 1(8) PM-typ: Teknikfack: Nr: Datum: PM L Projektidentifikation Etab. beteckn. Milo Objekt K Hkpflj Malmen By 14 Hkp Hangar och flygtjänstbyggnad Projektnr. Projekt Projektledare Nybyggnad Kjell Hedman Handling nr. Rev. Ev. sid. Ändringsuppgift Anm. Detta PM beskriver ändringar vidtagna i samband med entreprenadupphandling. Ändring av aggregattyper enligt nedan är inte införda på ritningar. Detta kommer att utföras i nästa PM Handlingsförteckning LUFT K / A Beskrivning LUFT K / A Sid 1 Revidering A Sid LUFTBEHANDLINGSAGGREGAT 014-LB01 Typ/ storlek: EU-42 ÄNDRAS TILL :EC 09 kombination 10 Block 1: - Filter Partikel- och gasfilter Camfil Cityflo, samt en reservomgång manometer. - Värmeväxlare, ej hygroskopisk rotor, drivutrustning, insp.fönster, vakt. - Luftvärmare, effektvariant 3 - Värmeväxlare Block 2: - Luftkylare, effektvariant 4, vattenlås.

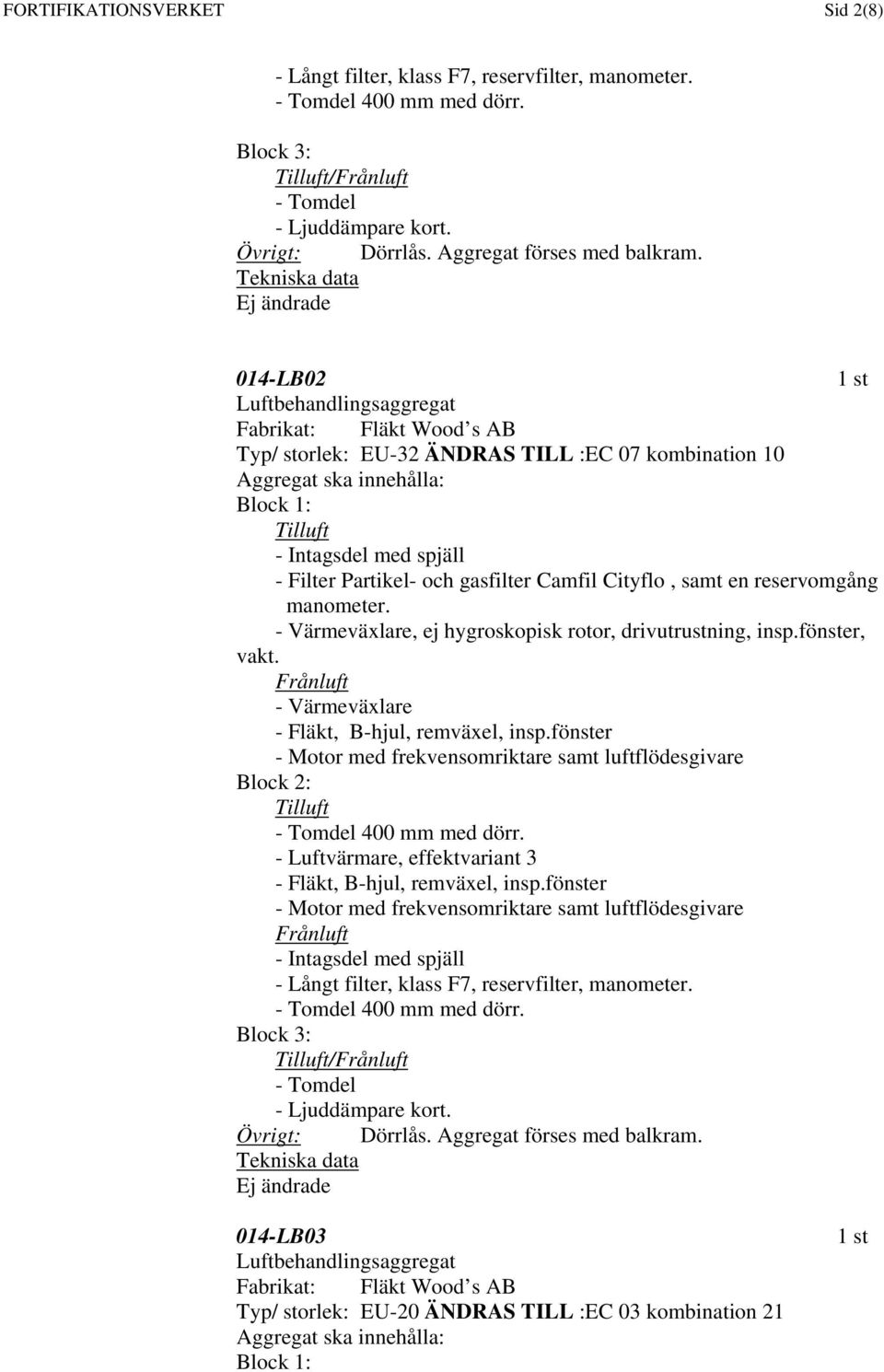

2 FORTIFIKATIONSVERKET Sid 2(8) - Långt filter, klass F7, reservfilter, manometer. Block 3: / - Tomdel - Ljuddämpare kort. Övrigt: Dörrlås. Aggregat förses med balkram. 014-LB02 Typ/ storlek: EU-32 ÄNDRAS TILL :EC 07 kombination 10 Block 1: - Filter Partikel- och gasfilter Camfil Cityflo, samt en reservomgång manometer. - Värmeväxlare, ej hygroskopisk rotor, drivutrustning, insp.fönster, vakt. - Värmeväxlare Block 2: - Luftvärmare, effektvariant 3 - Långt filter, klass F7, reservfilter, manometer. Block 3: / - Tomdel - Ljuddämpare kort. Övrigt: Dörrlås. Aggregat förses med balkram. 014-LB03 Typ/ storlek: EU-20 ÄNDRAS TILL :EC 03 kombination 21 Block 1:

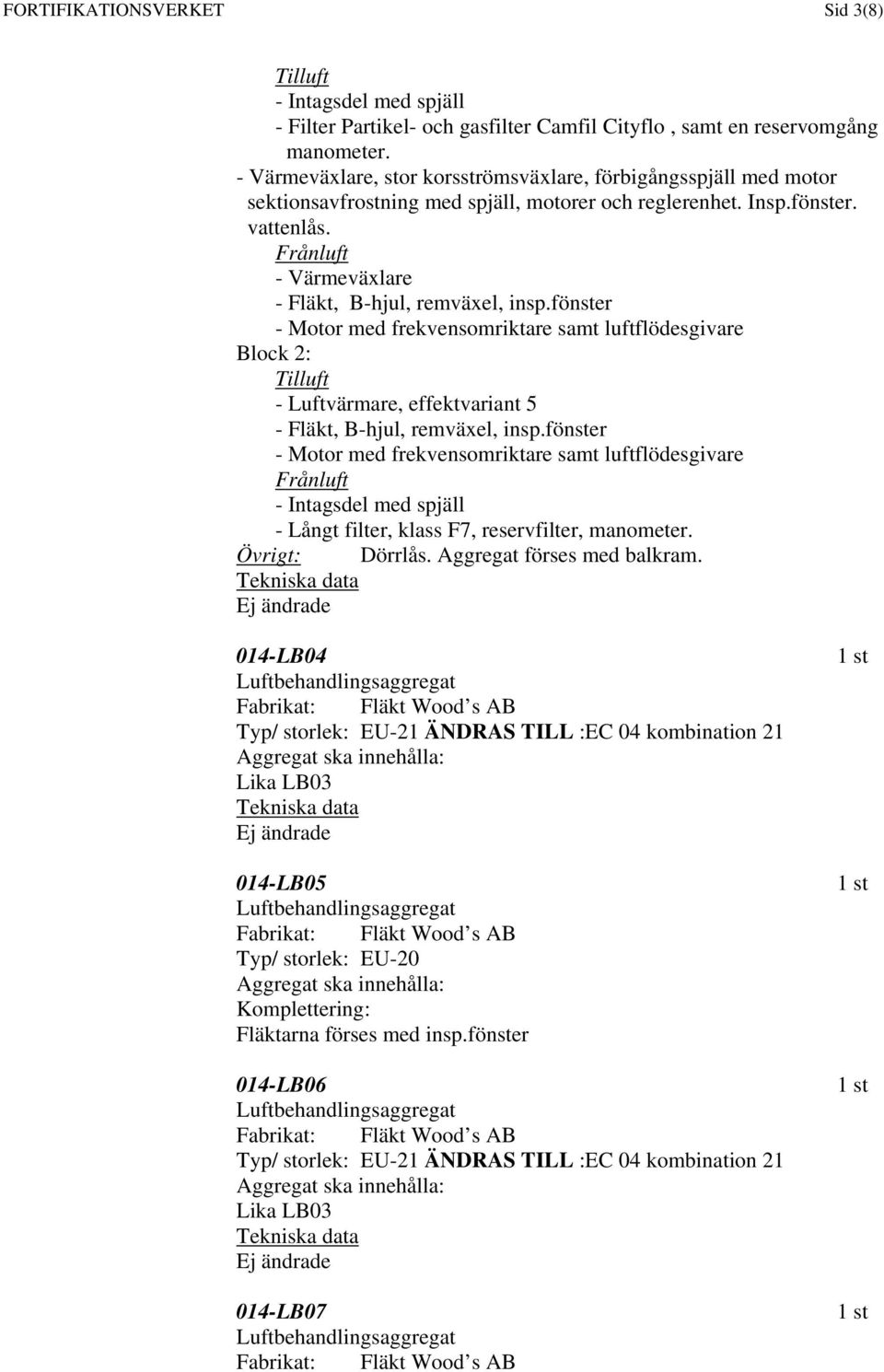

3 FORTIFIKATIONSVERKET Sid 3(8) - Filter Partikel- och gasfilter Camfil Cityflo, samt en reservomgång manometer. - Värmeväxlare, stor korsströmsväxlare, förbigångsspjäll med motor sektionsavfrostning med spjäll, motorer och reglerenhet. Insp.fönster. vattenlås. - Värmeväxlare Block 2: - Luftvärmare, effektvariant 5 - Långt filter, klass F7, reservfilter, manometer. Övrigt: Dörrlås. Aggregat förses med balkram. 014-LB04 Typ/ storlek: EU-21 ÄNDRAS TILL :EC 04 kombination 21 Lika LB LB05 Typ/ storlek: EU-20 Komplettering: Fläktarna förses med insp.fönster 014-LB06 Typ/ storlek: EU-21 ÄNDRAS TILL :EC 04 kombination 21 Lika LB LB07

4 FORTIFIKATIONSVERKET Sid 4(8) Typ/ storlek: EU-20 Komplettering: Fläktarna förses med insp.fönster 014-LB08 Typ/ storlek: EU-40 ÄNDRAS TILL :EC 08 kombination 21 Block 1: - Filter Partikel- och gasfilter Camfil Cityflo, samt en reservomgång manometer. Block 2: / - Värmeväxlare, stor korsströmsväxlare, förbigångsspjäll med motor sektionsavfrostning med spjäll, motorer och reglerenhet. Insp.fönster. vattenlås Block 3: - Luftvärmare, effektvariant 5 - Luftkylare, effektvariant 2, vattenlås. - Långt filter, klass F7, reservfilter, manometer. Övrigt: Dörrlås. Aggregat förses med balkram. Följande ändras sfläkt sfläkt P = 5,5 kw (prel.) P = 4,0 kw (prel.) 014-LB09 Typ/ storlek: EU-22 ÄNDRAS TILL :EC 05 kombination 21 Lika LB03 Följande ändras sfläkt sfläkt P = 1,5 kw (prel.) P = 1,5 kw (prel.)

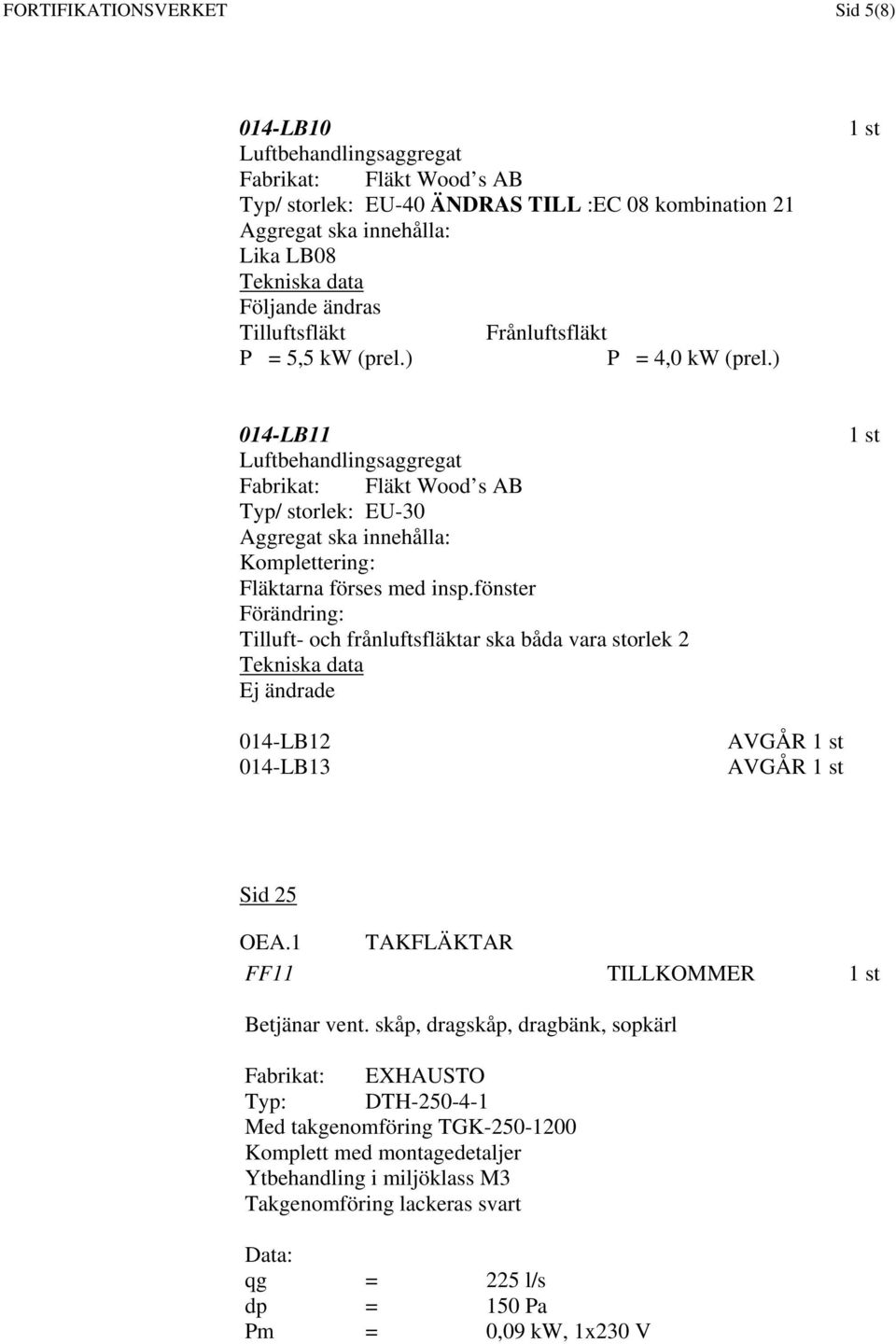

5 FORTIFIKATIONSVERKET Sid 5(8) 014-LB10 Typ/ storlek: EU-40 ÄNDRAS TILL :EC 08 kombination 21 Lika LB08 Följande ändras sfläkt sfläkt P = 5,5 kw (prel.) P = 4,0 kw (prel.) 014-LB11 Typ/ storlek: EU-30 Komplettering: Fläktarna förses med insp.fönster Förändring: - och frånluftsfläktar ska båda vara storlek LB LB13 AVGÅR AVGÅR Sid 25 OEA.1 TAKFLÄKTAR FF11 TILLKOMMER Betjänar vent. skåp, dragskåp, dragbänk, sopkärl Fabrikat: EXHAUSTO Typ: DTH Med takgenomföring TGK Komplett med montagedetaljer Ytbehandling i miljöklass M3 Takgenomföring lackeras svart Data: qg = 225 l/s dp = 150 Pa Pm = 0,09 kw, 1x230 V

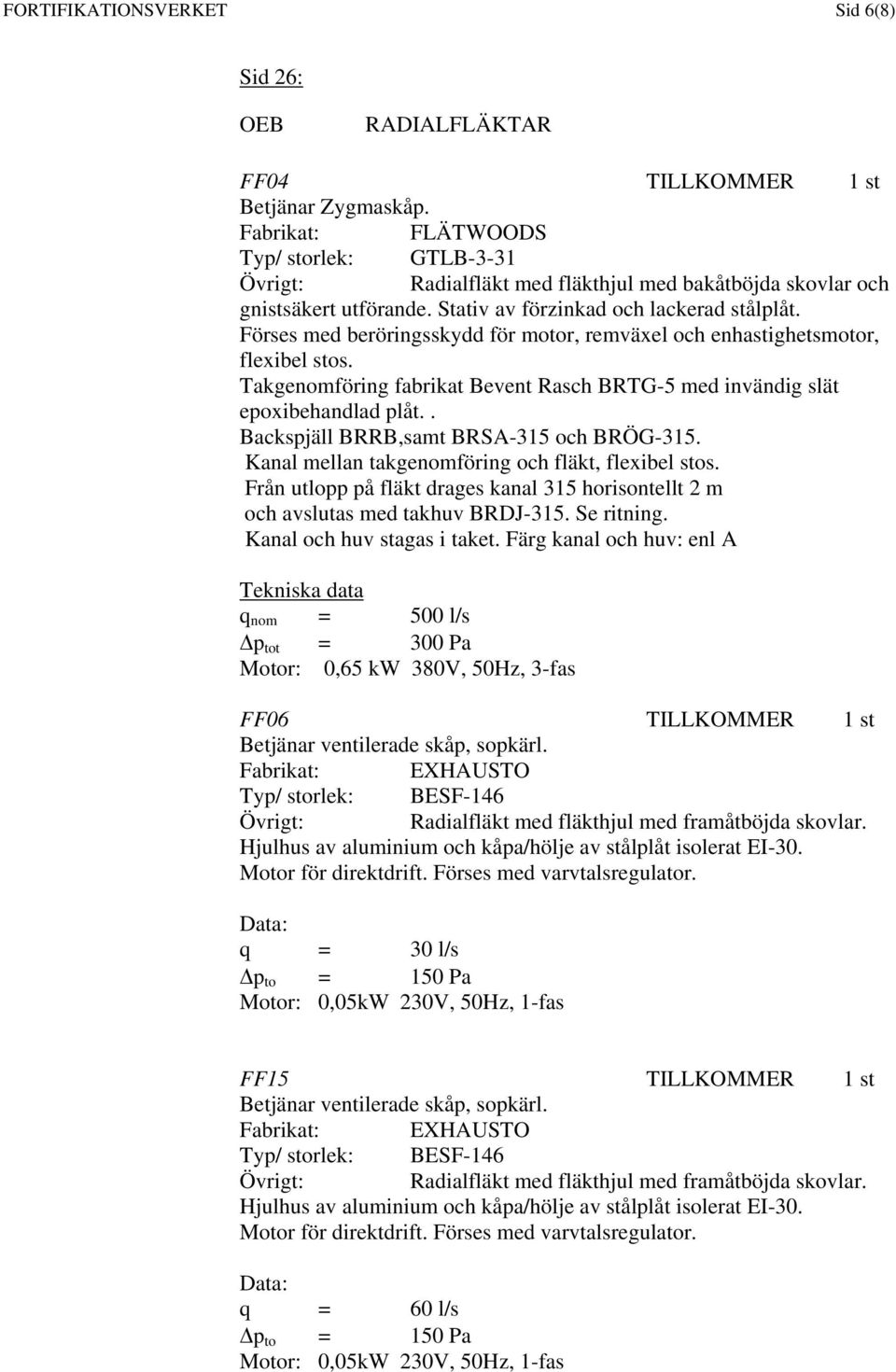

6 FORTIFIKATIONSVERKET Sid 6(8) Sid 26: OEB RADIALFLÄKTAR FF04 TILLKOMMER Betjänar Zygmaskåp. Fabrikat: FLÄTWOODS Typ/ storlek: GTLB-3-31 Övrigt: Radialfläkt med fläkthjul med bakåtböjda skovlar och gnistsäkert utförande. Stativ av förzinkad och lackerad stålplåt. Förses med beröringsskydd för motor, remväxel och enhastighetsmotor, flexibel stos. Takgenomföring fabrikat Bevent Rasch BRTG-5 med invändig slät epoxibehandlad plåt.. Backspjäll BRRB,samt BRSA-315 och BRÖG-315. Kanal mellan takgenomföring och fläkt, flexibel stos. Från utlopp på fläkt drages kanal 315 horisontellt 2 m och avslutas med takhuv BRDJ-315. Se ritning. Kanal och huv stagas i taket. Färg kanal och huv: enl A q nom = 500 l/s p tot = 300 Pa Motor: 0,65 kw 380V, 50Hz, 3-fas FF06 TILLKOMMER Betjänar ventilerade skåp, sopkärl. Fabrikat: EXHAUSTO Typ/ storlek: BESF-146 Övrigt: Radialfläkt med fläkthjul med framåtböjda skovlar. Hjulhus av aluminium och kåpa/hölje av stålplåt isolerat EI-30. Motor för direktdrift. Förses med varvtalsregulator. Data: q = 30 l/s p to = 150 Pa Motor: 0,05kW 230V, 50Hz, 1-fas FF15 TILLKOMMER Betjänar ventilerade skåp, sopkärl. Fabrikat: EXHAUSTO Typ/ storlek: BESF-146 Övrigt: Radialfläkt med fläkthjul med framåtböjda skovlar. Hjulhus av aluminium och kåpa/hölje av stålplåt isolerat EI-30. Motor för direktdrift. Förses med varvtalsregulator. Data: q = 60 l/s p to = 150 Pa Motor: 0,05kW 230V, 50Hz, 1-fas

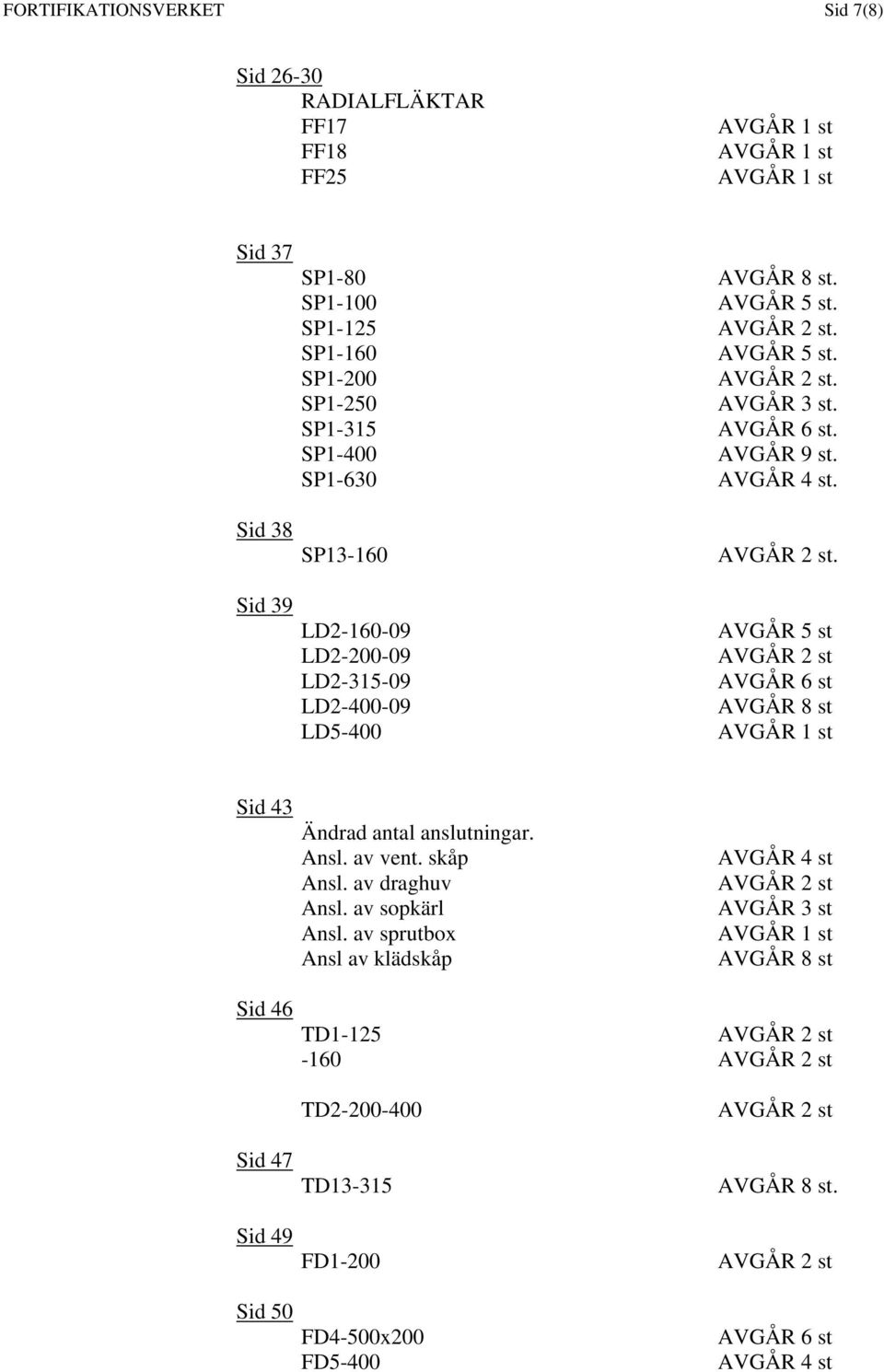

7 FORTIFIKATIONSVERKET Sid 7(8) Sid RADIALFLÄKTAR FF17 FF18 FF25 AVGÅR AVGÅR AVGÅR Sid 37 Sid 38 Sid 39 SP1-80 SP1-100 SP1-125 SP1-160 SP1-200 SP1-250 SP1-315 SP1-400 SP1-630 SP LD LD LD LD LD5-400 AVGÅR 8 st. AVGÅR 5 st.. AVGÅR 5 st.. AVGÅR 3 st. AVGÅR 6 st. AVGÅR 9 st. AVGÅR 4 st.. AVGÅR 5 st AVGÅR 6 st AVGÅR 8 st AVGÅR Sid 43 Ändrad antal anslutningar. Ansl. av vent. skåp Ansl. av draghuv Ansl. av sopkärl Ansl. av sprutbox Ansl av klädskåp AVGÅR 4 st AVGÅR 3 st AVGÅR AVGÅR 8 st Sid 46 TD Sid 47 Sid 49 Sid 50 TD TD FD1-200 FD4-500x200 FD5-400 AVGÅR 8 st. AVGÅR 6 st AVGÅR 4 st

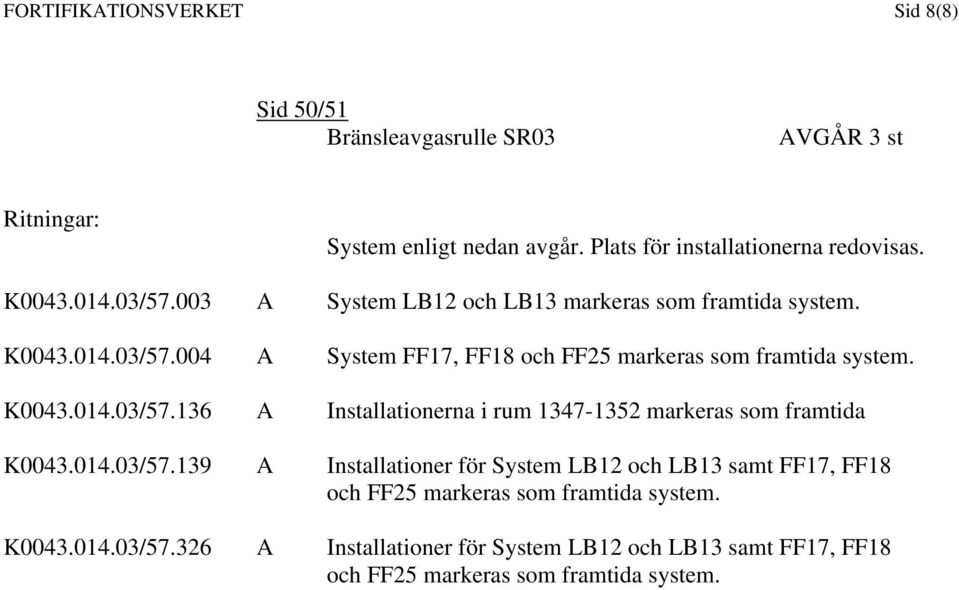

8 FORTIFIKATIONSVERKET Sid 8(8) Sid 50/51 Bränsleavgasrulle SR03 AVGÅR 3 st Ritningar: System enligt nedan avgår. Plats för installationerna redovisas. K / A System LB12 och LB13 markeras som framtida system. K / A System FF17, FF18 och FF25 markeras som framtida system. K / A Installationerna i rum markeras som framtida K / A Installationer för System LB12 och LB13 samt FF17, FF18 och FF25 markeras som framtida system. K / A Installationer för System LB12 och LB13 samt FF17, FF18 och FF25 markeras som framtida system.
