1 Anvisning för besiktningar enligt Starkströmsföreskrifterna 1. Syfte och krav Syftet med besiktningarna är att undersöka och verifiera att anläggningarna uppfyller kraven enligt Elsäkerhetsverkets föreskrifter samt att fortlöpande och periodiska kontroller sker enligt fastställda rutiner och intervaller. Efter utförda kontroller skall besiktningsprotokoll med eventuella bilagor utan dröjsmål tillställas Beställaren genom att koppla protokoll till arbetsorder i underhållssystemet TIFO. Fel och brister skall även anmälas som felanmälan i TIFO. Fel och brister som kan utgöra en omedelbar fara skall åtgärdas utan dröjsmål. Tidsintervall mellan besiktningarna får inte överstiga ett år. Tidsintervall mellan normala funktionskontroller fastställs av anläggningsinnehavaren med intervall som är anpassade till anläggningarnas utförande och användning. Här är det således de riktlinjer och anvisningar som fastställs av Svenska Kraftnät som är styrande och skall följas. Den enda mätning som enligt starkströmsföreskrifterna har ett fastställd maximal tidsintervall mellan kontrollmätningarna är den som gäller kontrollmätning av anläggningens jordtag. 2. Leveransgräns Besiktning enligt Starkströmsföreskrifterna skall omfatta tillämpliga delar av det som finns inom inhägnat stationsområde, liksom själva stängslet och dess yttre närområde. Det som finns utanför stationsområdet ingår i annan besiktning (ledningsbesiktning). 3. Kompetenskrav Besiktningarna skall utföras av personer som är väl förtrogna med anläggningar av ifrågavarande slag samt har besiktningsvana. Det TR : (5)

enligt fastställda rutiner och intervaller.

2 skall vara andra personer än de som utför teknisk rondning och säkerhetsrondning i respektive station. 4. Omfattning Besiktningarna skall omfatta okulärbesiktningar av tillämpliga delar i stationerna under normala driftförhållanden utan att anläggningarna tas ur drift. Dessutom skall besiktningsmannen förvissa sig om följande: Anmärkningarna från tidigare års besiktningar har åtgärdats Regelbundenhet föreligger avseende funktionsprovning av stationens kopplingsutrustning samt kontroll- och hjälputrustning De av anläggningsägaren uppgjorda tidsplanerna och anvisningarna för inspektioner, provningar och kontroller följs Kontrollmätning av anläggningens primärjordtag utförs inom föreskrivna tidsintervall När Svenska Kraftnät äger huvuddelen av stationen och är dess s k huvudman, skall besiktningen omfatta stationen i sin helhet. I de fall det är annan anläggningsägare som är stationens huvudman, skall besiktning som utförs för Svenska Kraftnäts räkning omfatta Svenska Kraftnäts anläggningsdelar samt den kringutrustning som har betydelse för deras funktionssäkerhet. Kontrollanten skall i dessa fall även förvissa sig om att huvudmannen ombesörjer att föreskrivna kontroller och besiktningar utförs på stationsutrustning/område i övrigt. 5. Besiktning/protokollhantering Besiktningsprotokollet består av en huvudsida med hänvisning till två bilagor där upptäckta anmärkningar skall anges. Huvudsidan är tänkt som en checklista och ett intyg på att besiktning har utförts. I dess huvud skall ifyllas: Vem som utfört besiktningen Datum när besiktningen utförs Vilken anläggning som avses Stationslittera. TR : (5)

Dessutom skall besiktningsmannen förvissa sig om följande: Anmärkningarna från tidigare års besiktningar har åtgärdats Regelbundenhet föreligger avseende funktionsprovning av stationens

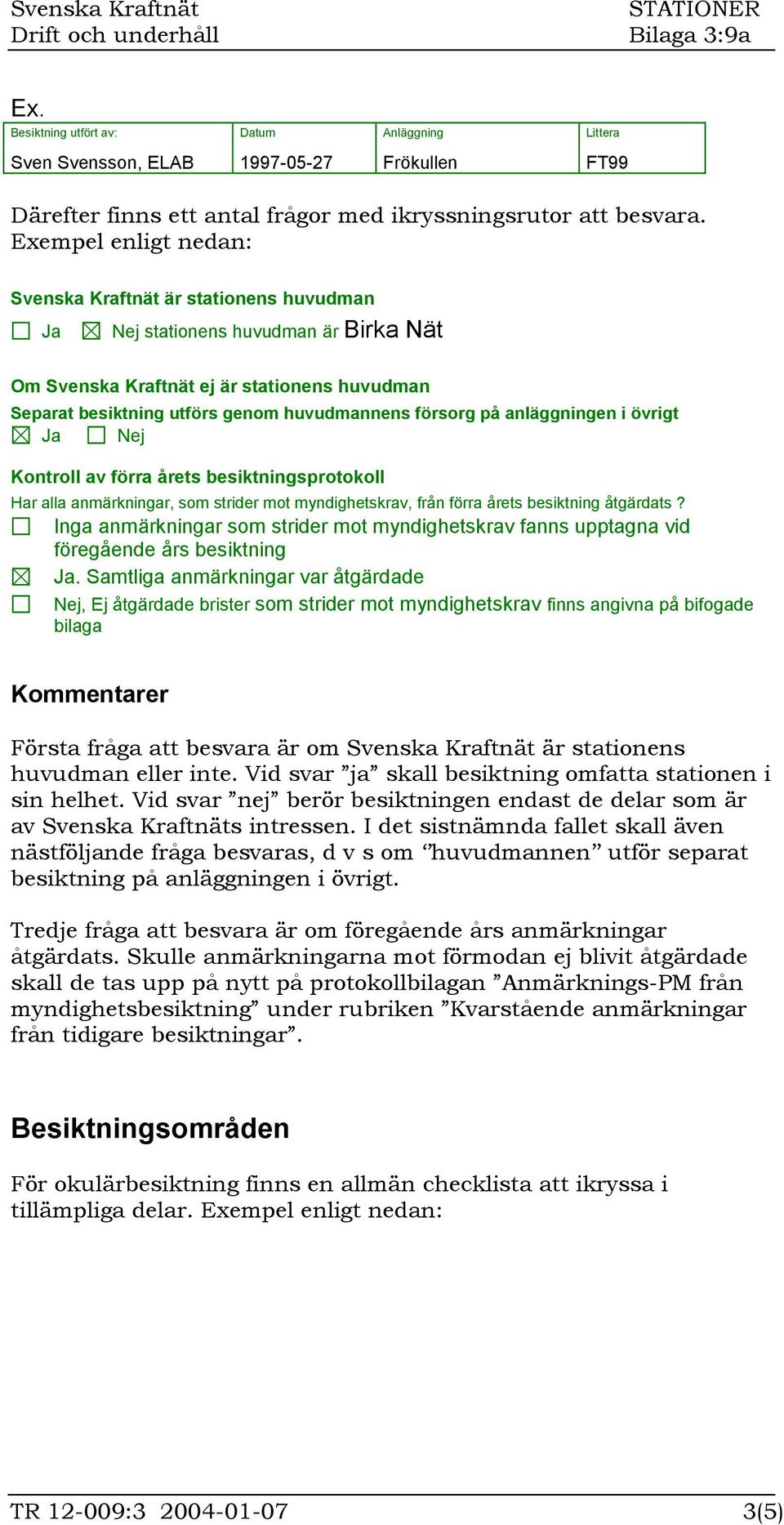

3 Ex. Besiktning utfört av: Datum Anläggning Littera Sven Svensson, ELAB Frökullen FT99 Därefter finns ett antal frågor med ikryssningsrutor att besvara. Exempel enligt nedan: Svenska Kraftnät är stationens huvudman stationens huvudman är Birka Nät Om Svenska Kraftnät ej är stationens huvudman Separat besiktning utförs genom huvudmannens försorg på anläggningen i övrigt Kontroll av förra årets besiktningsprotokoll Har alla anmärkningar, som strider mot myndighetskrav, från förra årets besiktning åtgärdats? Inga anmärkningar som strider mot myndighetskrav fanns upptagna vid föregående års besiktning. Samtliga anmärkningar var åtgärdade, Ej åtgärdade brister som strider mot myndighetskrav finns angivna på bifogade bilaga Första fråga att besvara är om Svenska Kraftnät är stationens huvudman eller inte. Vid svar ja skall besiktning omfatta stationen i sin helhet. Vid svar nej berör besiktningen endast de delar som är av Svenska Kraftnäts intressen. I det sistnämnda fallet skall även nästföljande fråga besvaras, d v s om huvudmannen utför separat besiktning på anläggningen i övrigt. Tredje fråga att besvara är om föregående års anmärkningar åtgärdats. Skulle anmärkningarna mot förmodan ej blivit åtgärdade skall de tas upp på nytt på protokollbilagan Anmärknings-PM från myndighetsbesiktning under rubriken Kvarstående anmärkningar från tidigare besiktningar. Besiktningsområden För okulärbesiktning finns en allmän checklista att ikryssa i tillämpliga delar. Exempel enligt nedan: TR : (5)

anläggningen i övrigt Kontroll av förra årets besiktningsprotokoll Har alla anmärkningar, som strider mot myndighetskrav, från förra årets besiktning åtgärdats?

4 Besiktningsområden Ställverksapparater Skenor, slackar, linor Kablar Fundament, Stål och stativ Jordningar av apparater och stål Oljefånggropar Mark/ Vegetation Byggnader Skyddsanordningar Inhägnad, stängsel Jorddon och jordningsverktyg Lokalkraft Tryckluftsystem Reservkraft Kontrollanläggningar Hjälpkraft och hjälputrustning Anmärkningar Vid besiktningen upptäcktes inga fel eller brister Fel och brister som upptäcktes vid besiktningen finns upptagna på bifogade bilaga Listan är endast en enkel lathund för ikryssning av vilka delar som kontrollerats. Upptäckta brister som strider mot gällande säkerhetsföreskrifter antecknas på protokollbilagan Anmärknings- PM från myndighetsbesiktning under rubriken Nyupptäckta anmärkningar. Övriga upptäckta brister kan om så önskas noteras i bilagan för rekommenderade åtgärder. Samtliga brister felanmäls i TIFO. Fortlöpande och periodiska kontroller Nästa del av protokollmallen berör fortlöpande och periodiska kontroller. Ifyllt exempel enligt nedan: Regelbundenhet avseende funktionsprovningar av anläggningens kopplingsutrustning samt kontroll och hjälputrustning har utförts enligt ägarens tidplaner och anvisningar Ovanstående åtgärder finns med i TIFO och är rätt. Regelbundenhet föreligger avseende kontrollmätning av anläggningens jordtag Mätning utförd senast Nästa planerade mättillfälle Jordtagsmätningen finns med i TIFO och anger ovanstående årtal. Här gäller det för besiktningsmannen att kontrollera med anläggningsägaren och dess entreprenörer att föreskrivna tidsplaner för funktionsprovningar, kontrollmätningar, inspektioner etc följer gällande säkerhetsföreskrifter, framtagna instruktioner och anvisningar. TR : (5)

och brister som upptäcktes vid besiktningen finns upptagna på bifogade bilaga Listan är endast en enkel lathund för ikryssning av vilka delar som kontrollerats.

5 Anmärkningar Alla anmärkningar föranledda av brister som strider mot gällande säkerhetsföreskrifter skall samlas på protokollbilagan Anmärknings- PM från myndighetsbesiktning. Andra brister som upptäcks, men som inte är direkta anmärkningar, antecknas på protokollbilagan Rekommenderade åtgärder från myndighetsbesiktning. Alla anmärkningar ska också läggas in som felanmälan/arbetsorder i TIFO. Flera små åtgärder på samma objekt kan med fördel samlas på samma felanmälan. Dock får inte brister som strider mot gällande föreskrifter blandas med andra brister. Avbrottskrävande anmärkningar bör också hållas isär från övriga. TR : (5)

Andra brister som upptäcks, men som inte är direkta anmärkningar, antecknas på protokollbilagan Rekommenderade åtgärder från Alla anmärkningar ska också läggas in
