DOKUMENTATION KONTROLLUTRUSTNINGAR

Transkript

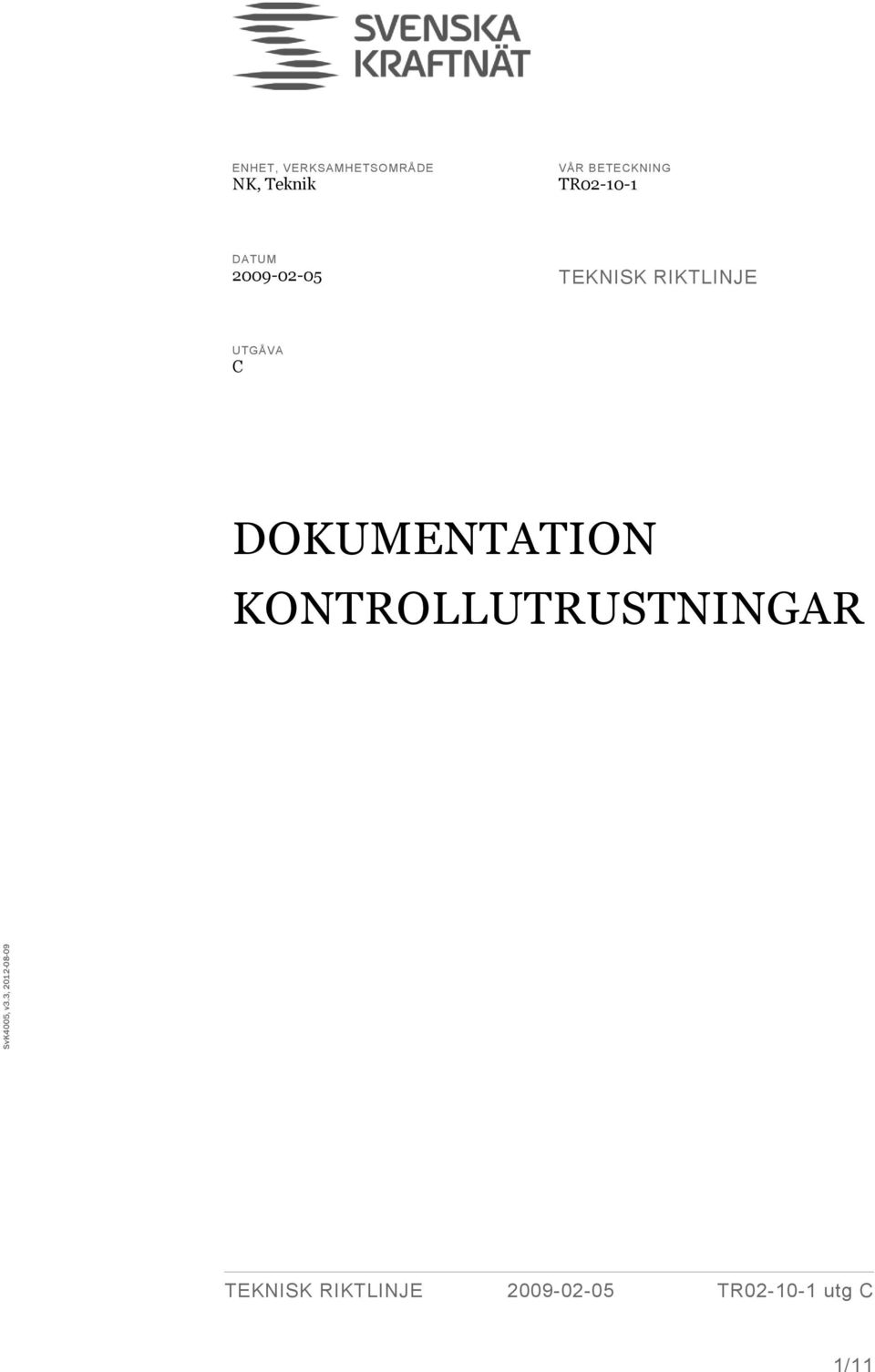

1 SvK4005, v3.3, ENHET, VERKSAMHETSOMRÅDE NK, Teknik VÅR BETECKNING TR DATUM TEKNISK RIKTLINJE UTGÅVA C DOKUMENTATION KONTROLLUTRUSTNINGAR 1/11

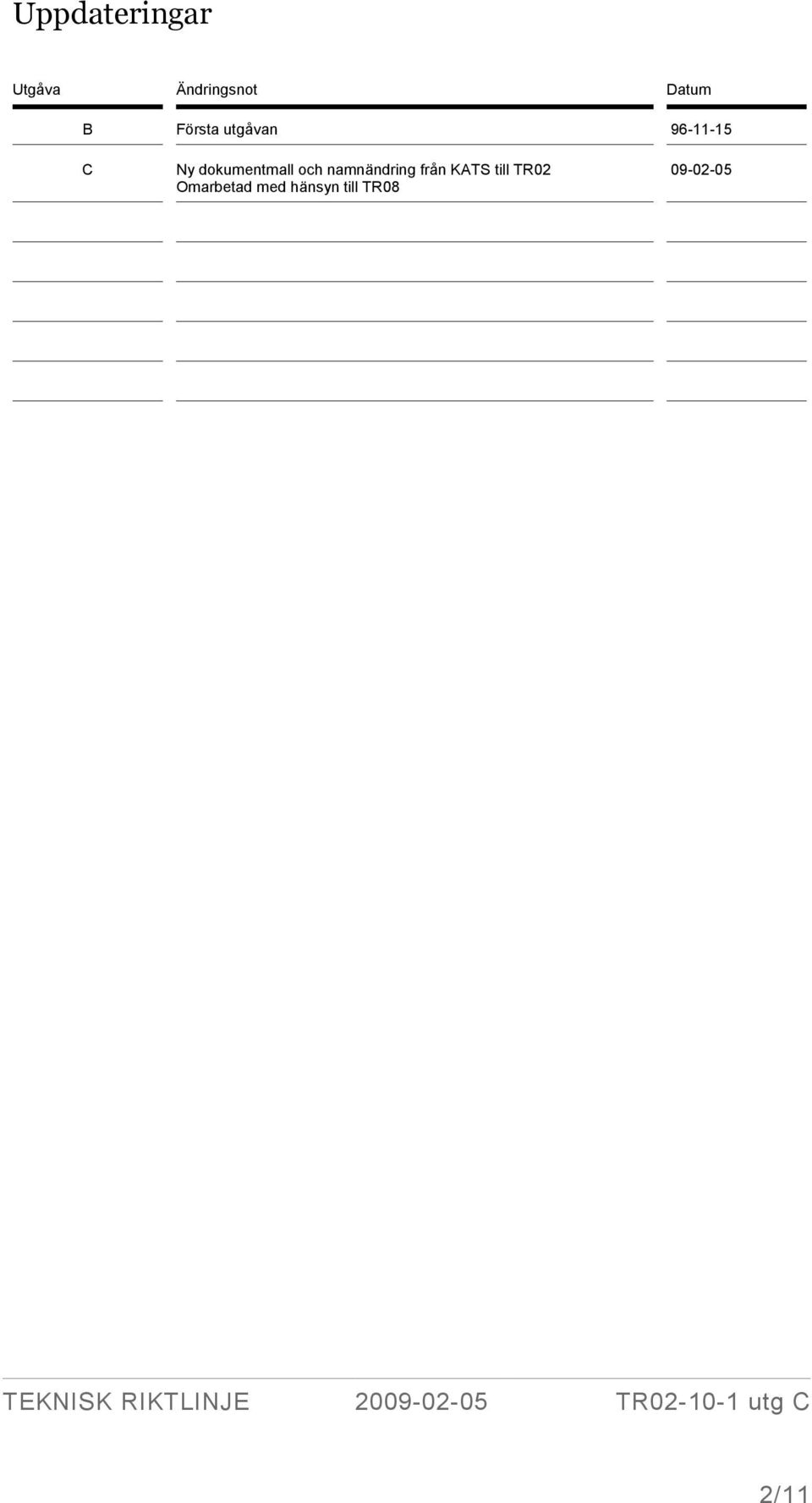

2 Uppdateringar Utgåva Ändringsnot Datum B Första utgåvan C Ny dokumentmall och namnändring från KATS till TR02 Omarbetad med hänsyn till TR /11

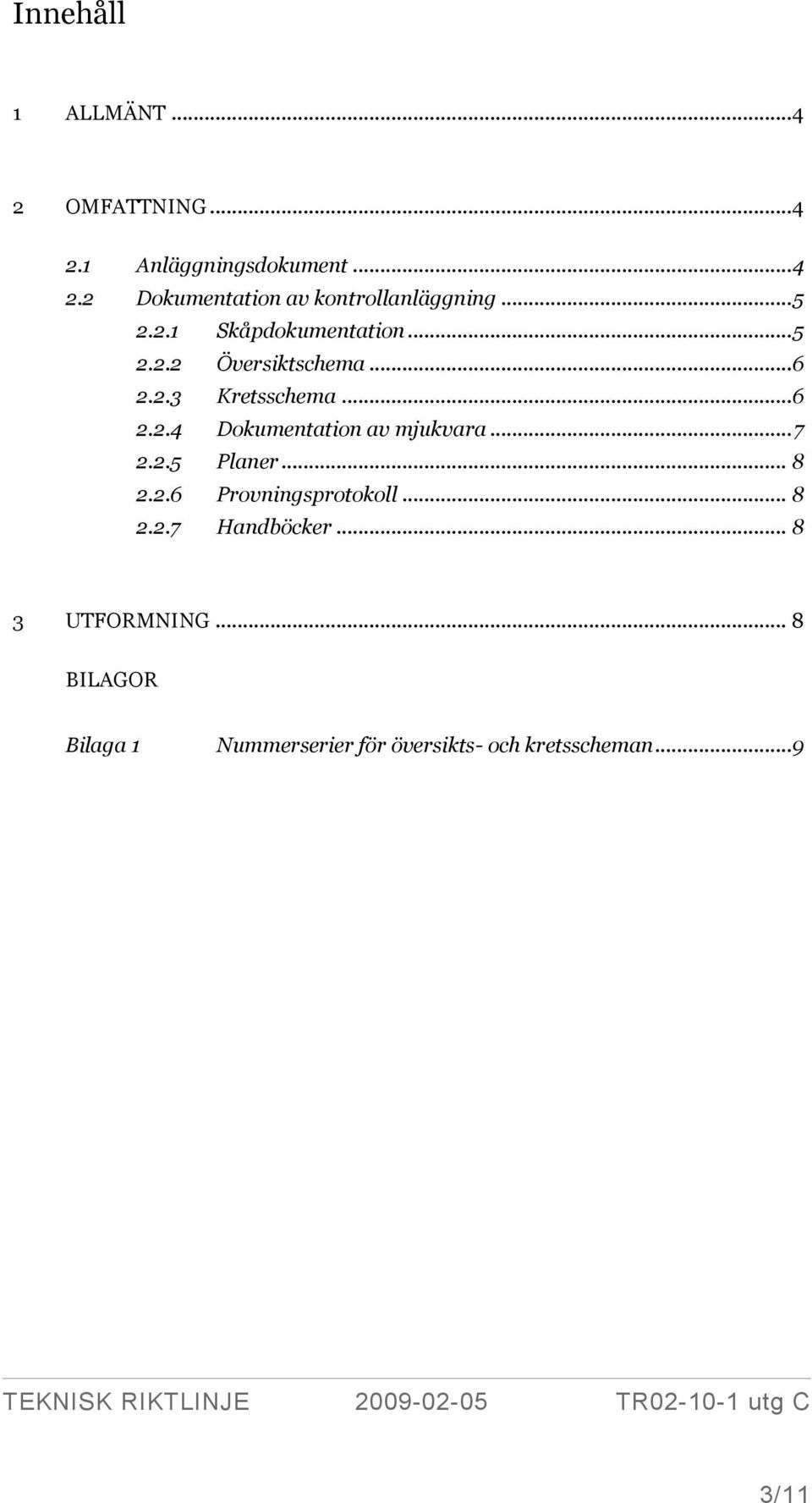

3 Innehåll 1 ALLMÄNT OMFATTNING Anläggningsdokument Dokumentation av kontrollanläggning Skåpdokumentation Översiktschema Kretsschema Dokumentation av mjukvara Planer Provningsprotokoll Handböcker UTFORMNING... 8 BILAGOR Bilaga 1 Nummerserier för översikts- och kretsscheman /11

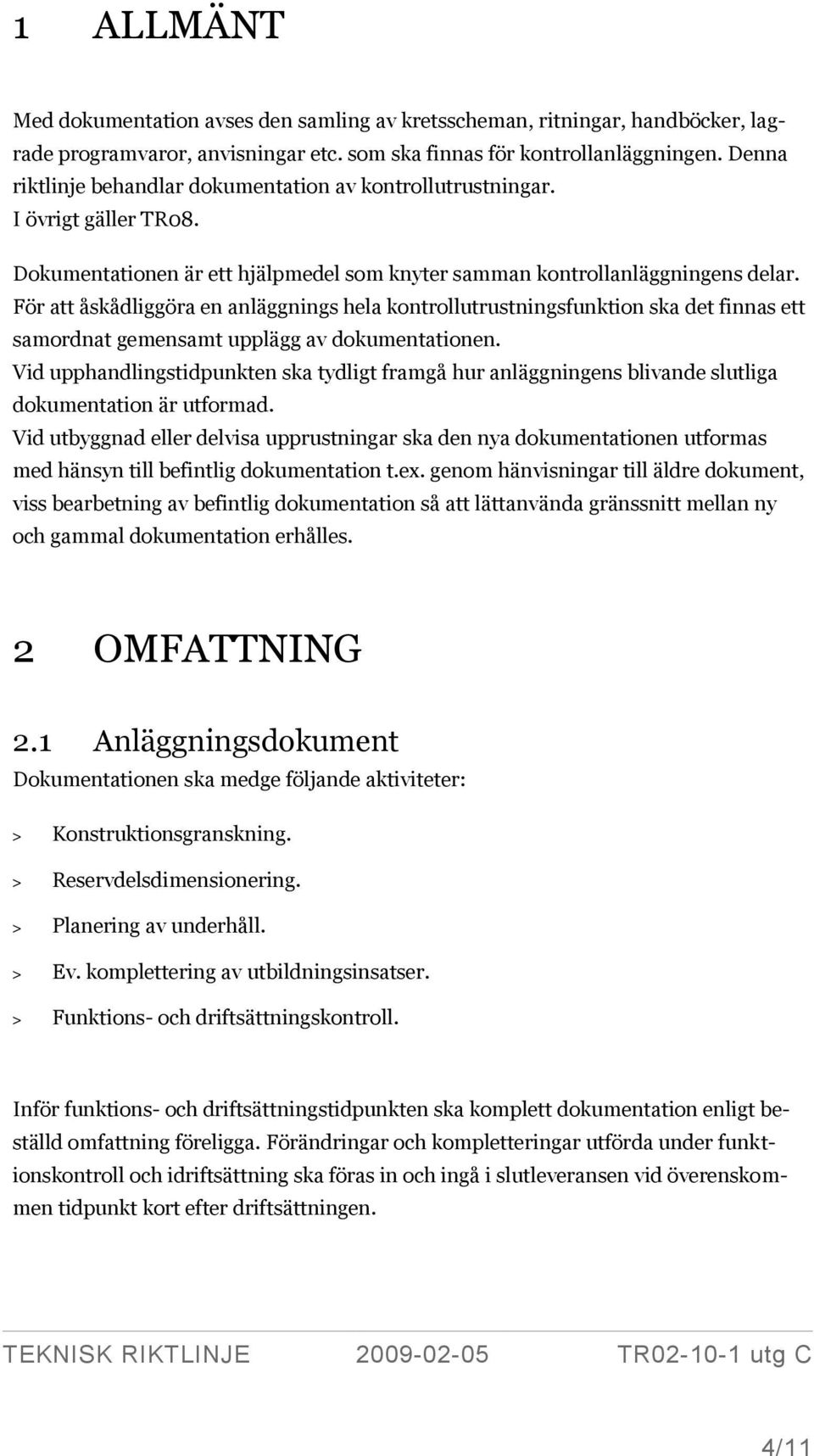

4 1 ALLMÄNT Med dokumentation avses den samling av kretsscheman, ritningar, handböcker, lagrade programvaror, anvisningar etc. som ska finnas för kontrollanläggningen. Denna riktlinje behandlar dokumentation av kontrollutrustningar. I övrigt gäller TR08. Dokumentationen är ett hjälpmedel som knyter samman kontrollanläggningens delar. För att åskådliggöra en anläggnings hela kontrollutrustningsfunktion ska det finnas ett samordnat gemensamt upplägg av dokumentationen. Vid upphandlingstidpunkten ska tydligt framgå hur anläggningens blivande slutliga dokumentation är utformad. Vid utbyggnad eller delvisa upprustningar ska den nya dokumentationen utformas med hänsyn till befintlig dokumentation t.ex. genom hänvisningar till äldre dokument, viss bearbetning av befintlig dokumentation så att lättanvända gränssnitt mellan ny och gammal dokumentation erhålles. 2 OMFATTNING 2.1 Anläggningsdokument Dokumentationen ska medge följande aktiviteter: > Konstruktionsgranskning. > Reservdelsdimensionering. > Planering av underhåll. > Ev. komplettering av utbildningsinsatser. > Funktions- och driftsättningskontroll. Inför funktions- och driftsättningstidpunkten ska komplett dokumentation enligt beställd omfattning föreligga. Förändringar och kompletteringar utförda under funktionskontroll och idriftsättning ska föras in och ingå i slutleveransen vid överenskommen tidpunkt kort efter driftsättningen. 4/11

5 Under den tid som förflyter mellan inprovad/idrifttagen anläggning och slutlig dokumentationsleverans ska gällande dokumentation t.ex. i form av rödändrade kompletteringar i befintlig dokumentation finnas i anläggningen. 2.2 Dokumentation av kontrollanläggning Dokumentationen ska omfatta följande delar: Skåpdokumentation Denna dokumentation ska omfatta: > Apparatlista med alla i skåpet ingående apparater. Denna lista skall innehålla alla data för apparaten. > Apparatplacering i skåpet. > Skyltlista över skyltar som anger apparatens placeringsbeteckning och littera- eller funktionsbeteckning i anläggningen. > Ev. plåtritning. > Förbindningstabell som redovisar alla skåpets inre förbindningar mellan apparater samt mellan apparater och plint. I tabellen ska även finnas hänvisning till kretsschemablad. > Kabelparttabell som redovisar skåpets anslutna kablar. Här ska anges kabelnummer, kabeltyp, area, antal ledare anslutningsplats (plint eller apparat). Här redovisas även eventuella för-bindningar mellan plintar. Skåpdokumentationens bladindelning finns beskriven i TR /11

6 2.2.2 Översiktschema För vissa funktioner krävs en översiktlig funktionsorientering i ett förenklat framställningssätt. Lämpligast används s.k. enlinjeschema som binder samman funktionssymboler, mätpunkter och ut-/ ingående signaler som förekommer i anläggningen. Krav på översiktsschema eller blockschema för följande funktioner: > Stationsschema. > Disponering av kontrollhuset avseende hjälpkraft, kontrollskåp, databussar m.m. > Hjälpkraftsfördelning LS resp. VS. > Lokalkraft. > Reläskydd och kontroll. > Telesamverkan. > Energimätning Kretsschema Detta dokument ska vara en grafisk framställning av kontrollanläggningens funktioner. Schemat ska ge en bild av samtliga till en funktion hörande apparater, plintar och förbindningar. På kretsschema ställs följande krav: > Ritningshuvudet skall ange utrustningens littera och funktion. > Samtliga kopplingspunkter för en utrustning skall redovisas samlat och varje apparat skall redovisas fullständigt i kretsschema. > Varje apparat och kopplingspunkt skall ges unik benämning som anger skåpplacering, placering i skåpet och uttagsbeteckning på plint och apparat. > Hänvisning till andra blad ska omfatta bladnummer och funktionsbenämning. > För programmerbara utrustningar skall hänvisning finnas till den programlistning som hör till utrustningen så att det går att följa en signal från kretsschema till programlista. > Orientering av en signalväg bör vara in från höger och ut till vänster. > Om en apparat ritats som ett funktionsblock skall den inre funktionen av blocket redovisas under bladnummerserie > Grafiska symboler enligt IEC skall användas. 6/11

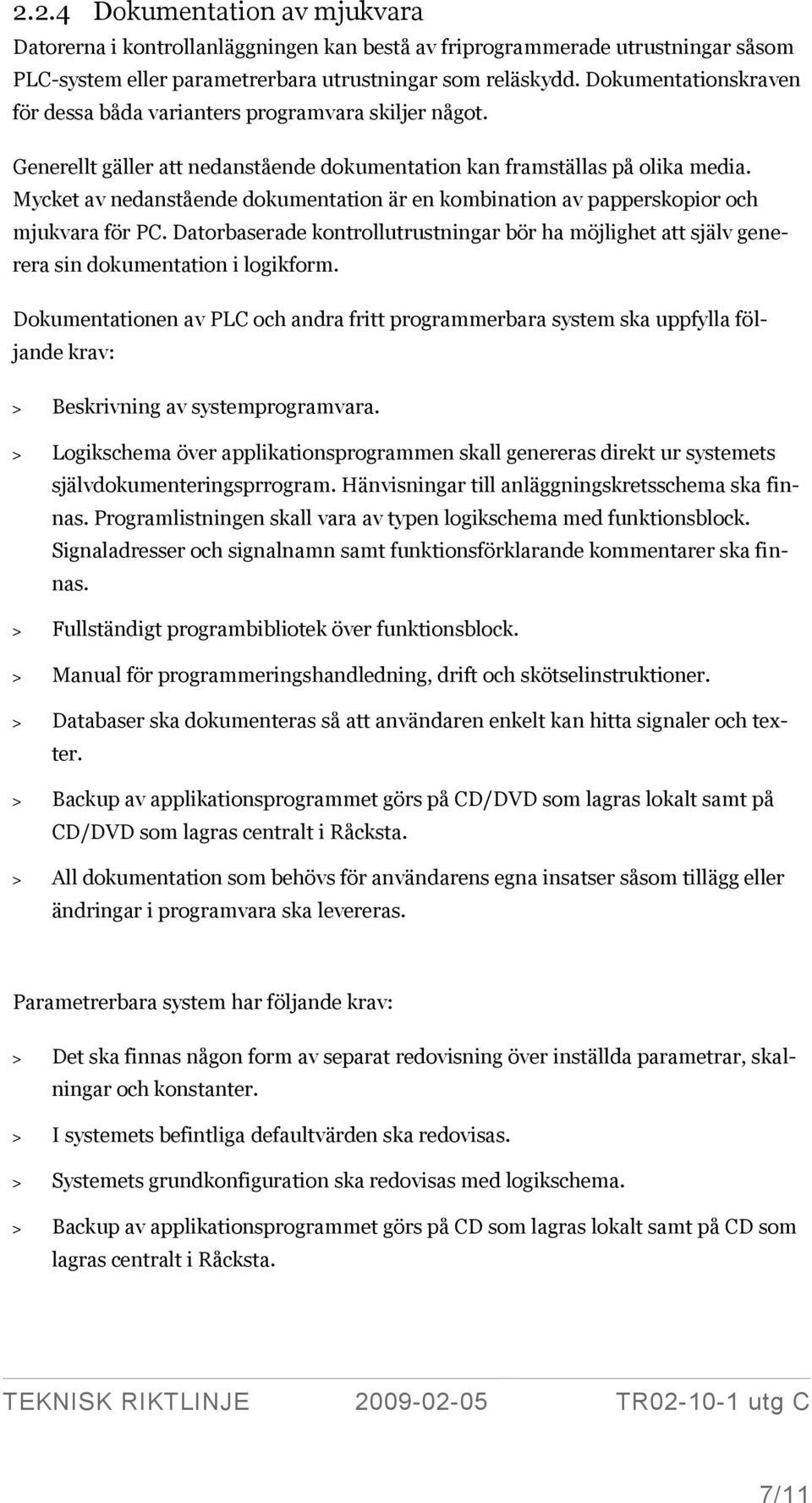

7 2.2.4 Dokumentation av mjukvara Datorerna i kontrollanläggningen kan bestå av friprogrammerade utrustningar såsom PLC-system eller parametrerbara utrustningar som reläskydd. Dokumentationskraven för dessa båda varianters programvara skiljer något. Generellt gäller att nedanstående dokumentation kan framställas på olika media. Mycket av nedanstående dokumentation är en kombination av papperskopior och mjukvara för PC. Datorbaserade kontrollutrustningar bör ha möjlighet att själv generera sin dokumentation i logikform. Dokumentationen av PLC och andra fritt programmerbara system ska uppfylla följande krav: > Beskrivning av systemprogramvara. > Logikschema över applikationsprogrammen skall genereras direkt ur systemets självdokumenteringsprrogram. Hänvisningar till anläggningskretsschema ska finnas. Programlistningen skall vara av typen logikschema med funktionsblock. Signaladresser och signalnamn samt funktionsförklarande kommentarer ska finnas. > Fullständigt programbibliotek över funktionsblock. > Manual för programmeringshandledning, drift och skötselinstruktioner. > Databaser ska dokumenteras så att användaren enkelt kan hitta signaler och texter. > Backup av applikationsprogrammet görs på CD/DVD som lagras lokalt samt på CD/DVD som lagras centralt i Råcksta. > All dokumentation som behövs för användarens egna insatser såsom tillägg eller ändringar i programvara ska levereras. Parametrerbara system har följande krav: > Det ska finnas någon form av separat redovisning över inställda parametrar, skalningar och konstanter. > I systemets befintliga defaultvärden ska redovisas. > Systemets grundkonfiguration ska redovisas med logikschema. > Backup av applikationsprogrammet görs på CD som lagras lokalt samt på CD som lagras centralt i Råcksta. 7/11

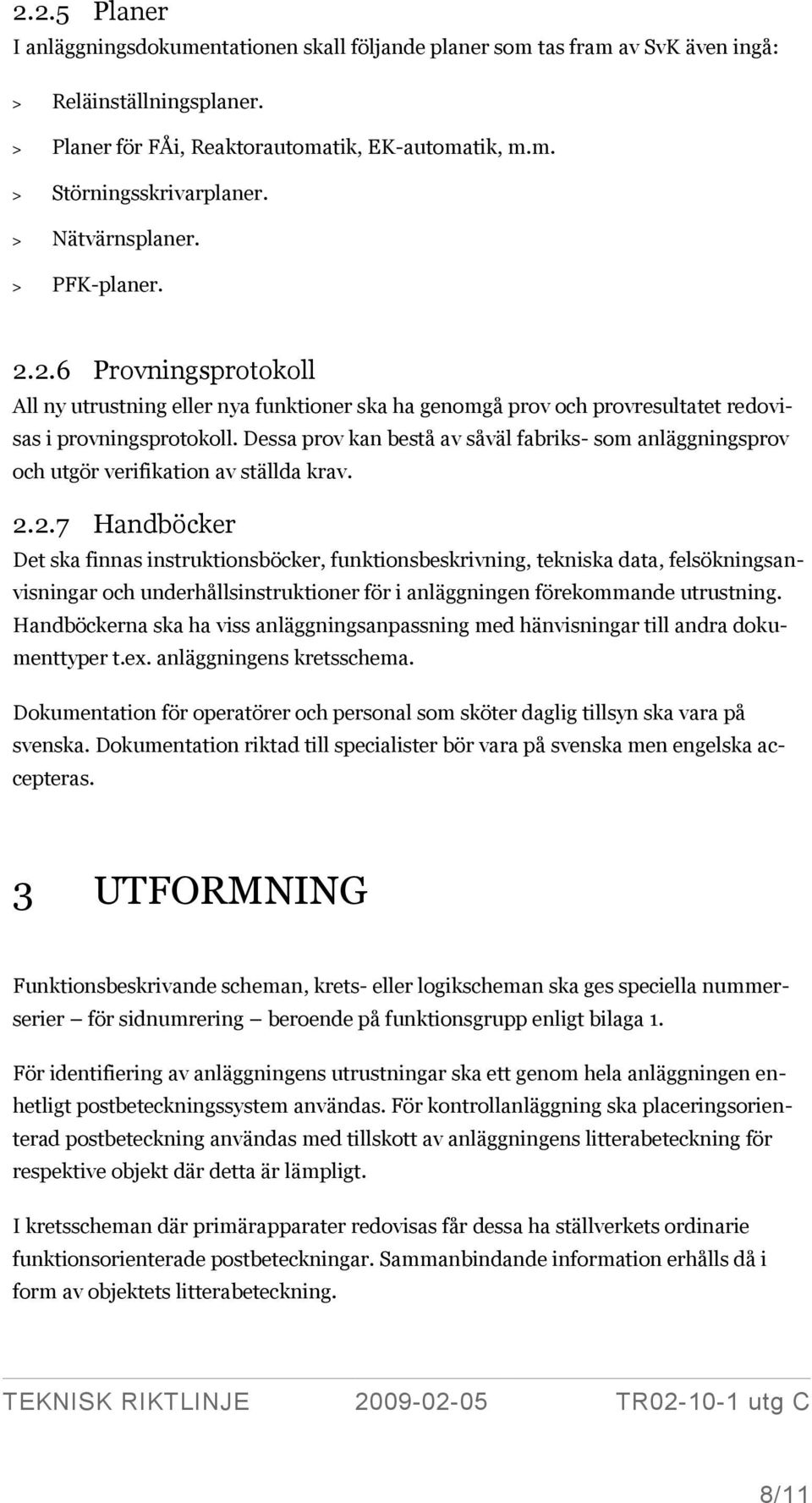

8 2.2.5 Planer I anläggningsdokumentationen skall följande planer som tas fram av SvK även ingå: > Reläinställningsplaner. > Planer för FÅi, Reaktorautomatik, EK-automatik, m.m. > Störningsskrivarplaner. > Nätvärnsplaner. > PFK-planer Provningsprotokoll All ny utrustning eller nya funktioner ska ha genomgå prov och provresultatet redovisas i provningsprotokoll. Dessa prov kan bestå av såväl fabriks- som anläggningsprov och utgör verifikation av ställda krav Handböcker Det ska finnas instruktionsböcker, funktionsbeskrivning, tekniska data, felsökningsanvisningar och underhållsinstruktioner för i anläggningen förekommande utrustning. Handböckerna ska ha viss anläggningsanpassning med hänvisningar till andra dokumenttyper t.ex. anläggningens kretsschema. Dokumentation för operatörer och personal som sköter daglig tillsyn ska vara på svenska. Dokumentation riktad till specialister bör vara på svenska men engelska accepteras. 3 UTFORMNING Funktionsbeskrivande scheman, krets- eller logikscheman ska ges speciella nummerserier för sidnumrering beroende på funktionsgrupp enligt bilaga 1. För identifiering av anläggningens utrustningar ska ett genom hela anläggningen enhetligt postbeteckningssystem användas. För kontrollanläggning ska placeringsorienterad postbeteckning användas med tillskott av anläggningens litterabeteckning för respektive objekt där detta är lämpligt. I kretsscheman där primärapparater redovisas får dessa ha ställverkets ordinarie funktionsorienterade postbeteckningar. Sammanbindande information erhålls då i form av objektets litterabeteckning. 8/11

9 Bilaga 1 Nummerserier för översikts- och kretsscheman Allmänt Ritningsförteckning, disposition manöverhus. skåprader, kontrolltavla Översiktsscheman Ställverksapparater, kopplingslådor, förbindningsscheman Reserv Kretsschema Lokalkraft huvudkretsar Vs-fördelning Hjälpkraft LS huvudkretsar Ls-fördelning Reserv Driftformsomkopplare Felsignaler, (FS) Larm Händelseskrivare (HS), Störningsskrivare Fellokalisator, Pendlingsregistrering, PMU Fasning, parallellning, spänningsomsättning (FPS) Stationsdator, Stationsbussar, HMI Processbussar Frånskiljarblockering RTU / Gateway /11

10 Energimätning Reserv Telesamverkan - TPE Reserv Objektsvis uppdelning systemspänning 1 Skena 1 Hjälpspänningsfördelning Mätvärdesomvandlare, instrument Reserv Samlingsskeneskydd Spänningstranformator, övervakning Ledning 1 Hjälpspänningsfördelning Mätvärdesomvandlare, instrument Anpassningsutrustning, Åi, Tt1, mm SUB1 Skydd SUB2 skydd Frånskiljarkontroll Fl Brytarkontroll -S Strömtransformatorer Spänningstransformatorer o övervakning Ledning Ledning /11

11 Ledning Transformator T1-T hundra bladnummer reserveras för varje enhet T4, T5 eller kan användas för X och EK. Systemspänning 2 Skena (lika som system l) Ledning 1 (lika som system l) Ledning Transformator alternativt X eller EK Systemspänning 3 Skena (lika som system l) Ledning 1 (lika som system l) Ledning Systemspänning 4 Skena (lika som system 1) Ledning 1 (lika som system l) Ledning Reserv Systemstandardblad /11
