FELSIGNALSYSTEM. TEKNISK RIKTLINJE TR utg E 1/11. NK, Kontrollanläggning DATUM TEKNISK RIKTLINJE UTGÅVA E

Transkript

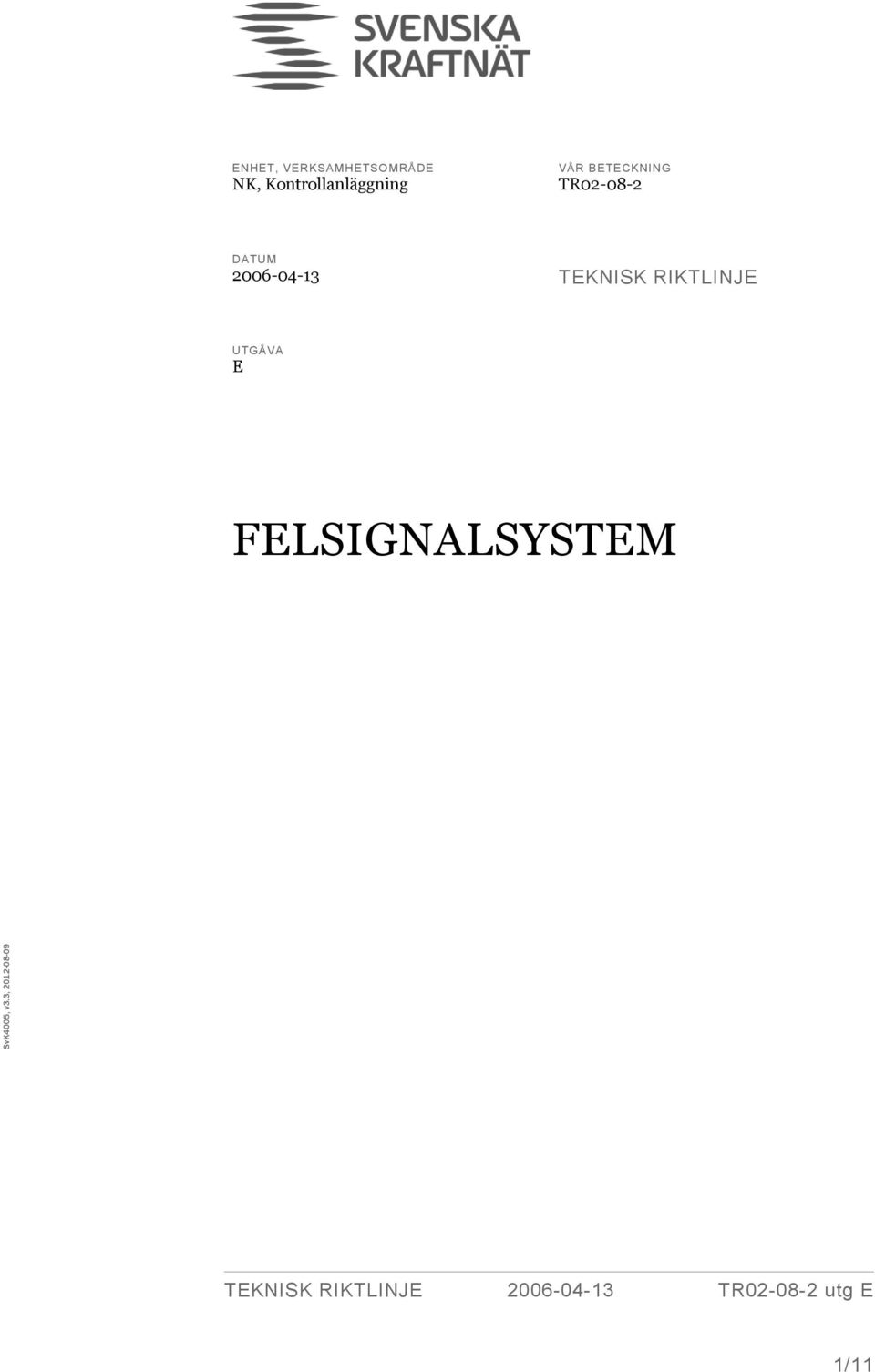

1 SvK4005, v3.3, ENHET, VERKSAMHETSOMRÅDE NK, Kontrollanläggning VÅR BETECKNING TR DATUM TEKNISK RIKTLINJE UTGÅVA E FELSIGNALSYSTEM 1/11

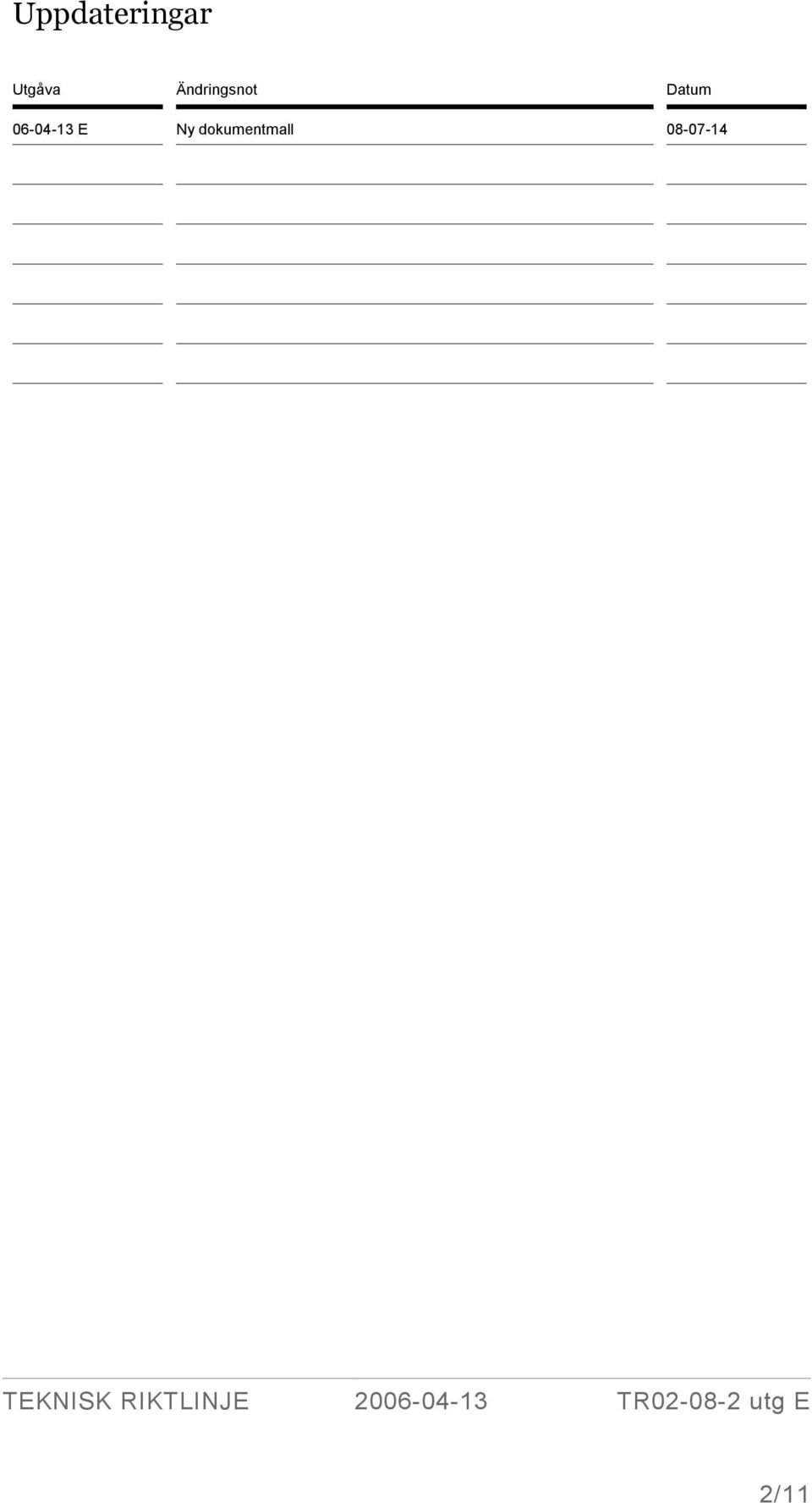

2 Uppdateringar Utgåva Ändringsnot Datum E Ny dokumentmall /11

3 Innehåll 1 ALLMÄNT FUNKTIONSKRAV Allmänt Tidsfördröjningar Fjärröverföring Reservlarm TEKNISKA KRAV Prestanda Standarder UTFORMNING Allmänt Utgångar... 7 BILAGOR Bilaga 1 Felsignallista /11

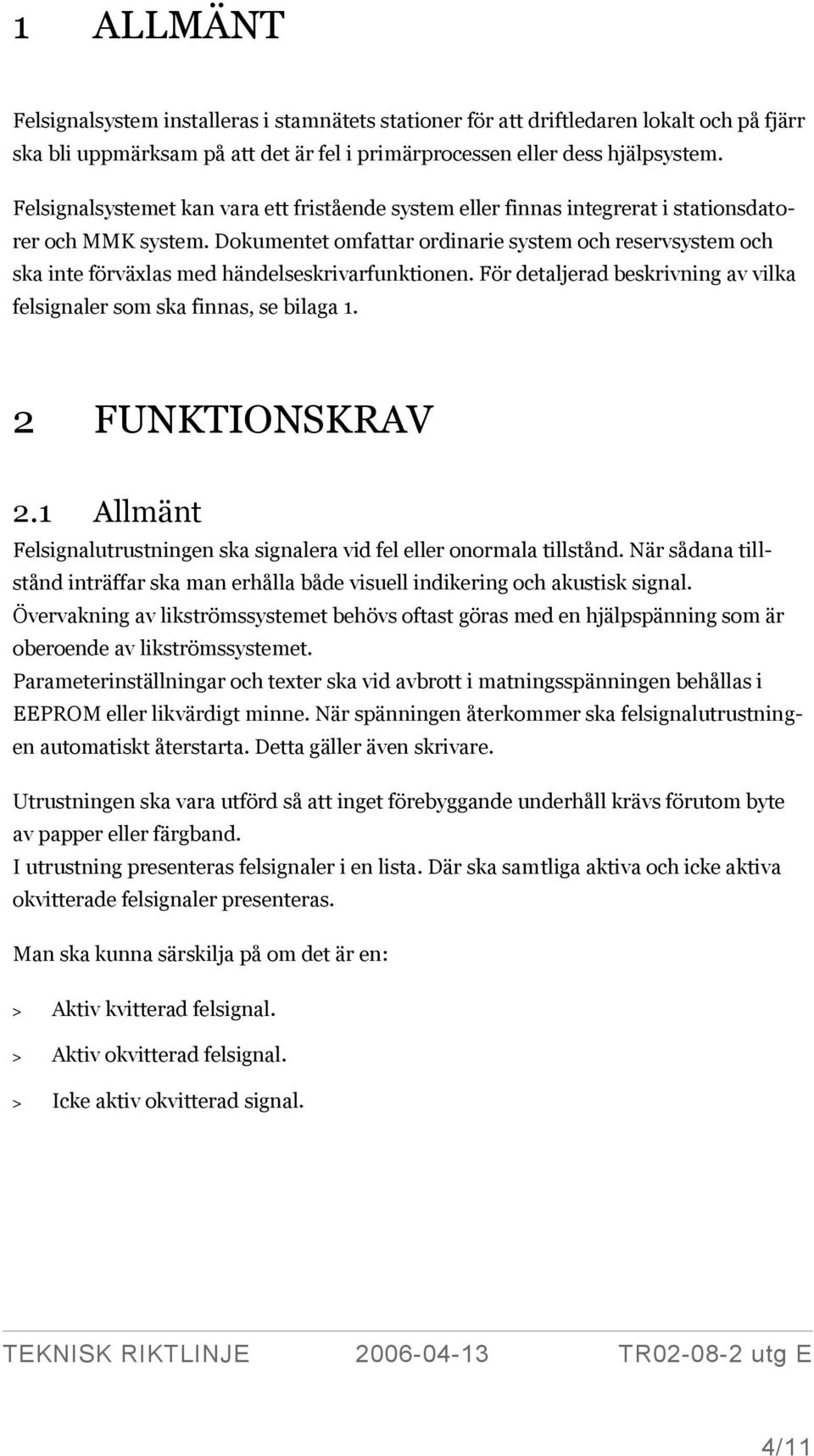

4 1 ALLMÄNT Felsignalsystem installeras i stamnätets stationer för att driftledaren lokalt och på fjärr ska bli uppmärksam på att det är fel i primärprocessen eller dess hjälpsystem. Felsignalsystemet kan vara ett fristående system eller finnas integrerat i stationsdatorer och MMK system. Dokumentet omfattar ordinarie system och reservsystem och ska inte förväxlas med händelseskrivarfunktionen. För detaljerad beskrivning av vilka felsignaler som ska finnas, se bilaga 1. 2 FUNKTIONSKRAV 2.1 Allmänt Felsignalutrustningen ska signalera vid fel eller onormala tillstånd. När sådana tillstånd inträffar ska man erhålla både visuell indikering och akustisk signal. Övervakning av likströmssystemet behövs oftast göras med en hjälpspänning som är oberoende av likströmssystemet. Parameterinställningar och texter ska vid avbrott i matningsspänningen behållas i EEPROM eller likvärdigt minne. När spänningen återkommer ska felsignalutrustningen automatiskt återstarta. Detta gäller även skrivare. Utrustningen ska vara utförd så att inget förebyggande underhåll krävs förutom byte av papper eller färgband. I utrustning presenteras felsignaler i en lista. Där ska samtliga aktiva och icke aktiva okvitterade felsignaler presenteras. Man ska kunna särskilja på om det är en: > Aktiv kvitterad felsignal. > Aktiv okvitterad felsignal. > Icke aktiv okvitterad signal. 4/11

5 Signaler ska kunna kvitteras individuellt eller per sida. Presentationen av en felsignal ska, när felet kommer, bestå av signalnummer, tidsangivelse, signalnamn i t.ex. färg och med en symbol * : :250 KL21 S2 -UT Utlöst säkring När signalen kvitteras ändras färgen. När signalen inte är aktiv längre raderas raden. Om signalen upphör innan den är kvitterad ska texten skifta färg. Samtliga felsignaler ska även ha en individuell visuell indikering som är oberoende av datorsystemets matningsspänning, detta för att kunna se felsignaler även när ordinarie felsystem inte fungerar. Utskriftstexter och i systemet ingående parametrar ska enkelt kunna ändras eller skrivas in utan specialhjälpmedel. Akustisk signal ska kunna återställas med en funktionstangent på tangentbordet och en tryckknapp skild från datorsystemet. Utrustningen ska ha en buffert som loggar och tidmärker när fel kommer och upphör. Systemet ska vid fel skriva ut felen på en skrivare eller bildskärm i korrekt tidsföljd. Presentationen av en felsignal ska när felet kommer bestå av signalnummer, tidsangivelse och signalnamn, t.ex : :150 KL21 S2 UT Utlöst säkring och när signalen försvinner ska samma text skrivas ut igen med tilläggstexten UPPHÖR, t.ex : :870 KL21 S2 UT Utlöst säkring UPPHÖR Felsignal- och logglistan ska på begäran kunna skrivas ut på en skrivare. 2.2 Tidsfördröjningar För att filtrera bort fel av övergående natur och med kort varaktighet ska alla felsignaler kunna tidsfördröjas. Tidsfördröjningen ska vara individuellt valbar för samtliga signaler. Tidsmärkning av felsignaler ska vara tidpunkten då felet inträffar, d.v.s. före tidsfördröjningen. 2.3 Fjärröverföring Felsignaler ska kunna överföras separat eller grupperade till driftcentralen. Grupper ska kunna väljas fritt, oberoende av strukturen på det lokala felsignalsystemet. Om en felsignalgrupp är aktiverad och det inkommer ett nytt fel inom samma grupp, ska grupplarmet tillfälligt upphöra (4-5 sek), så att driftcentralen blir uppmärksammad på att ett nytt fel har erhållits. 5/11

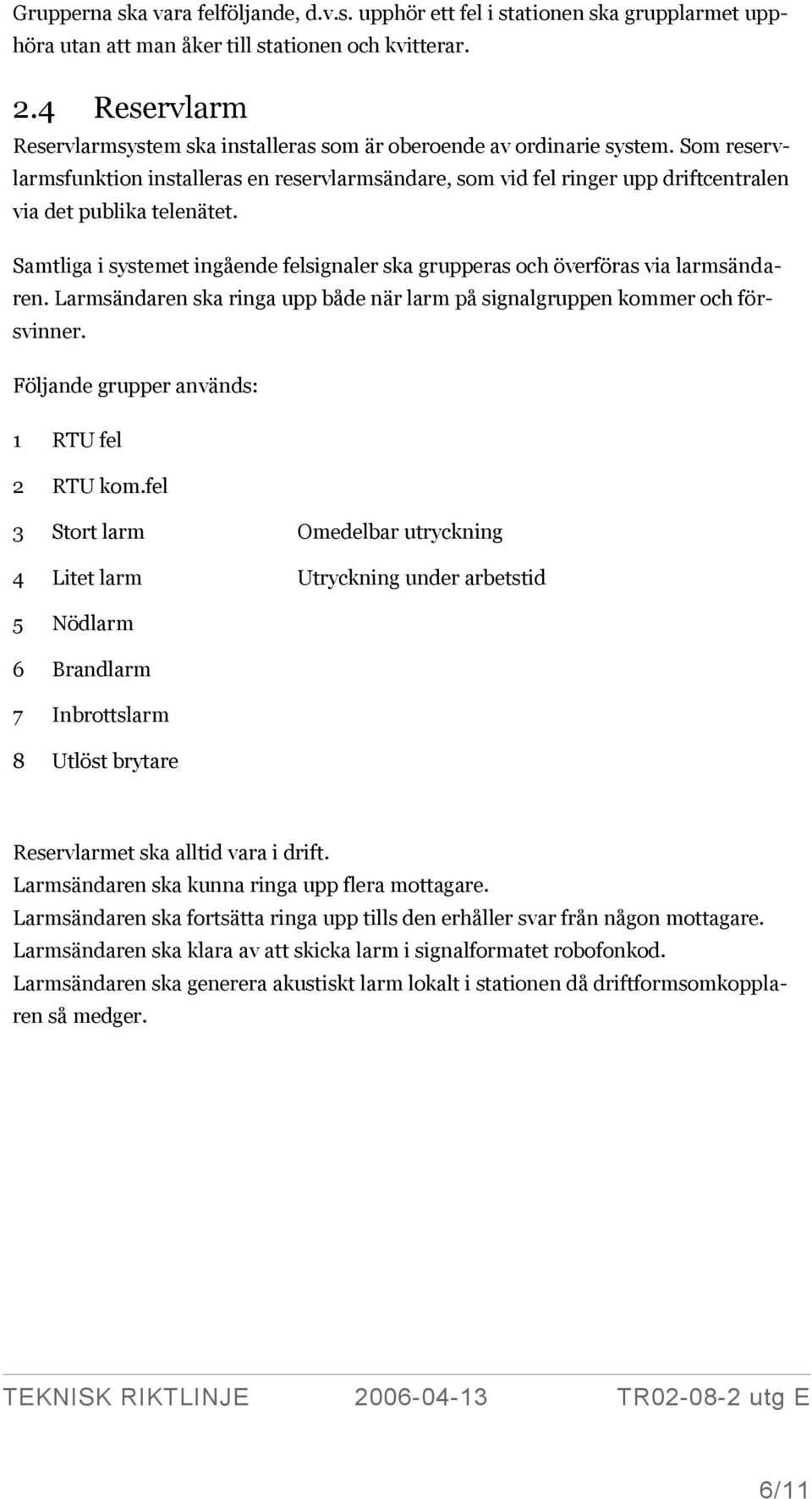

6 Grupperna ska vara felföljande, d.v.s. upphör ett fel i stationen ska grupplarmet upphöra utan att man åker till stationen och kvitterar. 2.4 Reservlarm Reservlarmsystem ska installeras som är oberoende av ordinarie system. Som reservlarmsfunktion installeras en reservlarmsändare, som vid fel ringer upp driftcentralen via det publika telenätet. Samtliga i systemet ingående felsignaler ska grupperas och överföras via larmsändaren. Larmsändaren ska ringa upp både när larm på signalgruppen kommer och försvinner. Följande grupper används: 1 RTU fel 2 RTU kom.fel 3 Stort larm Omedelbar utryckning 4 Litet larm Utryckning under arbetstid 5 Nödlarm 6 Brandlarm 7 Inbrottslarm 8 Utlöst brytare Reservlarmet ska alltid vara i drift. Larmsändaren ska kunna ringa upp flera mottagare. Larmsändaren ska fortsätta ringa upp tills den erhåller svar från någon mottagare. Larmsändaren ska klara av att skicka larm i signalformatet robofonkod. Larmsändaren ska generera akustiskt larm lokalt i stationen då driftformsomkopplaren så medger. 6/11

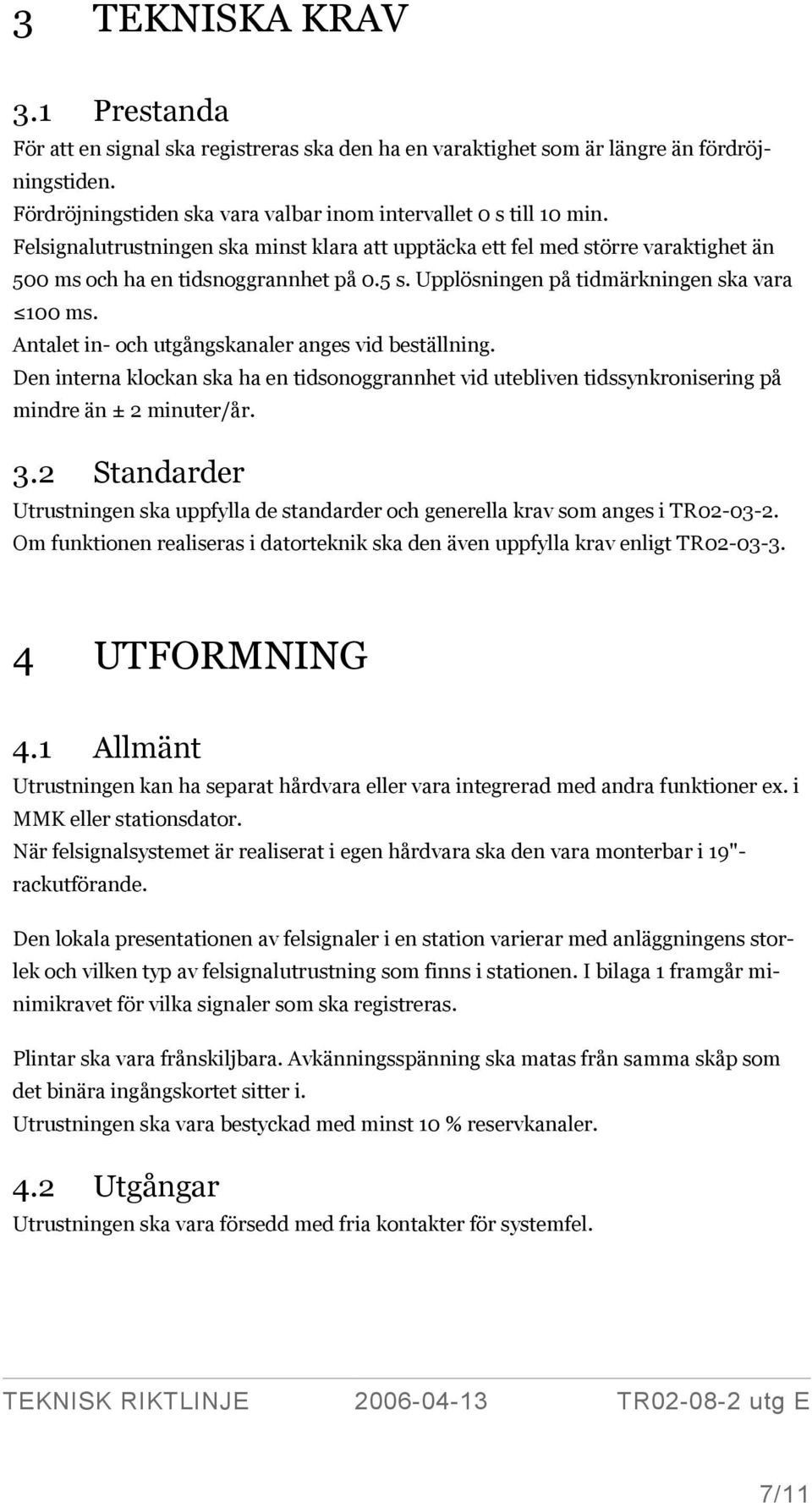

7 3 TEKNISKA KRAV 3.1 Prestanda För att en signal ska registreras ska den ha en varaktighet som är längre än fördröjningstiden. Fördröjningstiden ska vara valbar inom intervallet 0 s till 10 min. Felsignalutrustningen ska minst klara att upptäcka ett fel med större varaktighet än 500 ms och ha en tidsnoggrannhet på 0.5 s. Upplösningen på tidmärkningen ska vara 100 ms. Antalet in- och utgångskanaler anges vid beställning. Den interna klockan ska ha en tidsonoggrannhet vid utebliven tidssynkronisering på mindre än ± 2 minuter/år. 3.2 Standarder Utrustningen ska uppfylla de standarder och generella krav som anges i TR Om funktionen realiseras i datorteknik ska den även uppfylla krav enligt TR UTFORMNING 4.1 Allmänt Utrustningen kan ha separat hårdvara eller vara integrerad med andra funktioner ex. i MMK eller stationsdator. När felsignalsystemet är realiserat i egen hårdvara ska den vara monterbar i 19"- rackutförande. Den lokala presentationen av felsignaler i en station varierar med anläggningens storlek och vilken typ av felsignalutrustning som finns i stationen. I bilaga 1 framgår minimikravet för vilka signaler som ska registreras. Plintar ska vara frånskiljbara. Avkänningsspänning ska matas från samma skåp som det binära ingångskortet sitter i. Utrustningen ska vara bestyckad med minst 10 % reservkanaler. 4.2 Utgångar Utrustningen ska vara försedd med fria kontakter för systemfel. 7/11

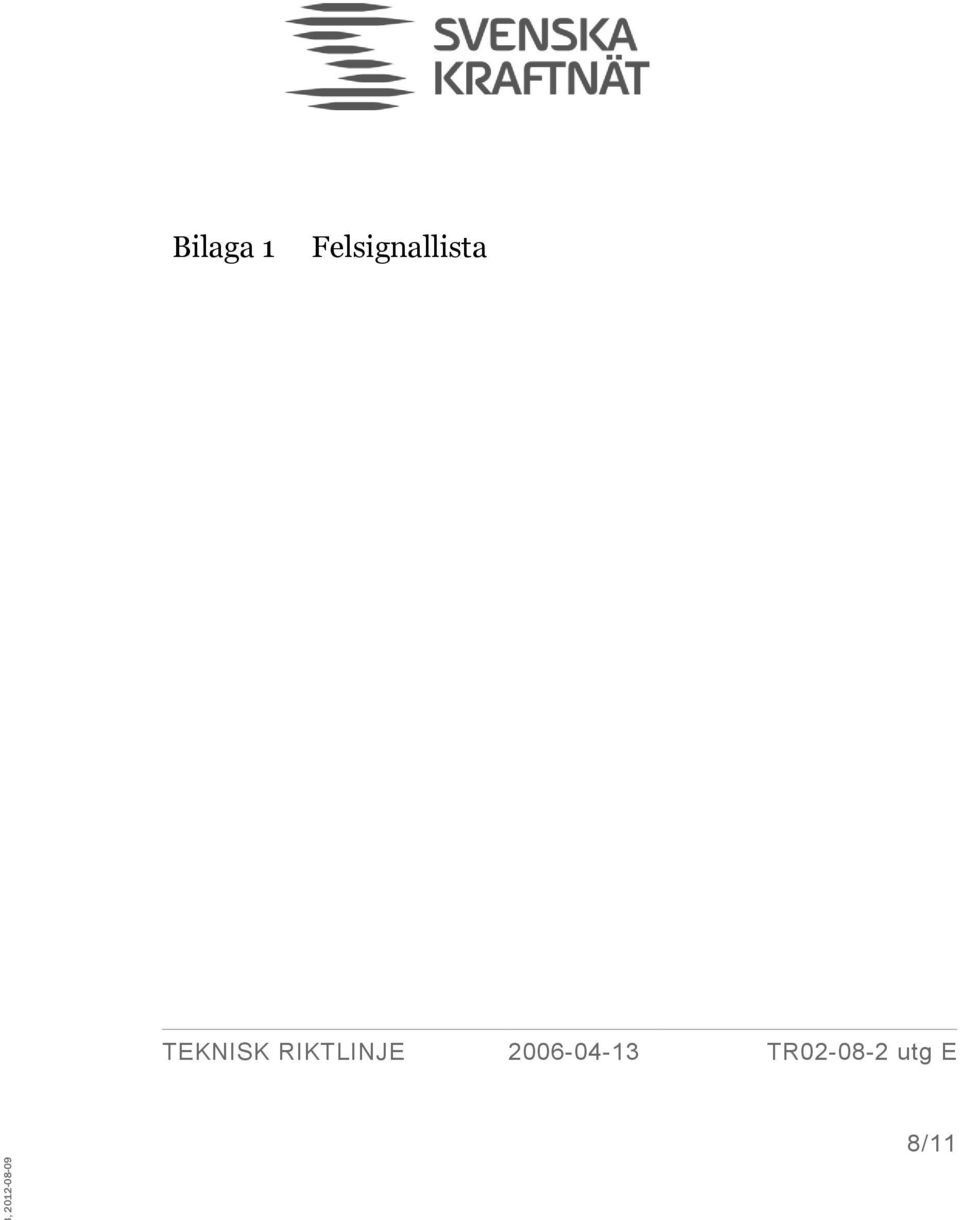

8 Bilaga 1 Felsignallista, /11

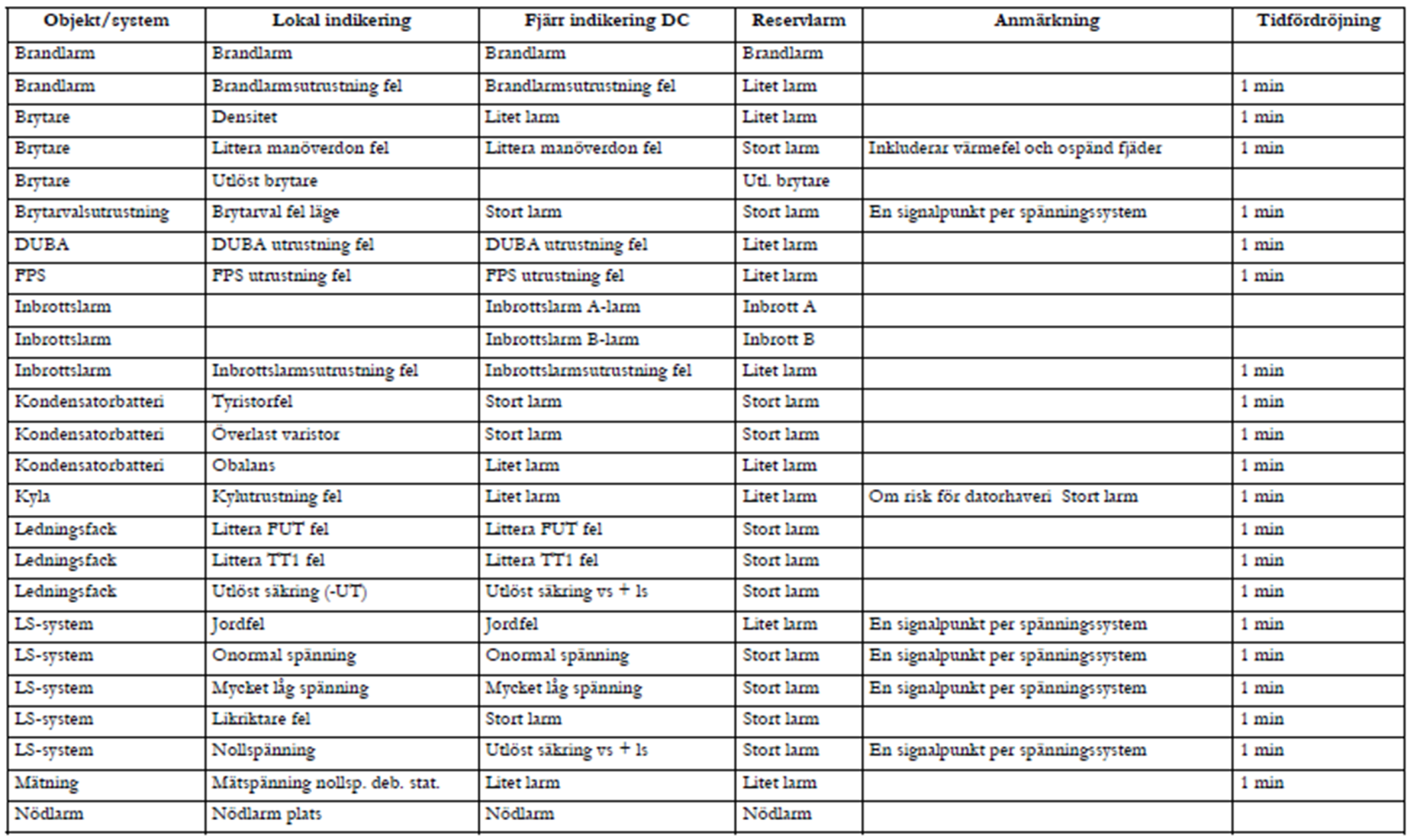

9 9/11

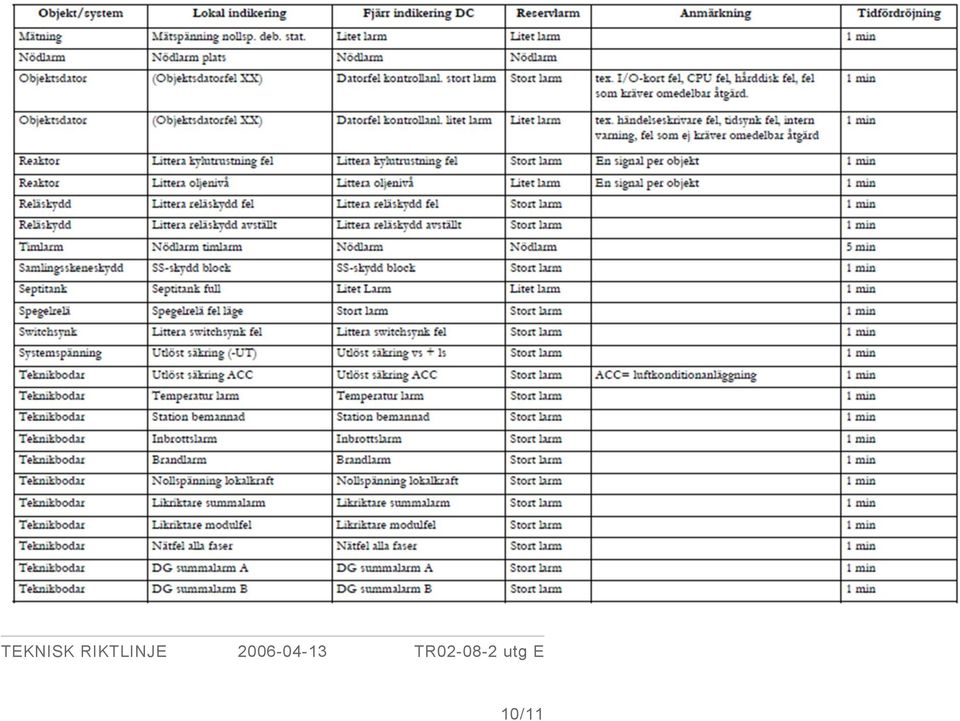

10 10/11

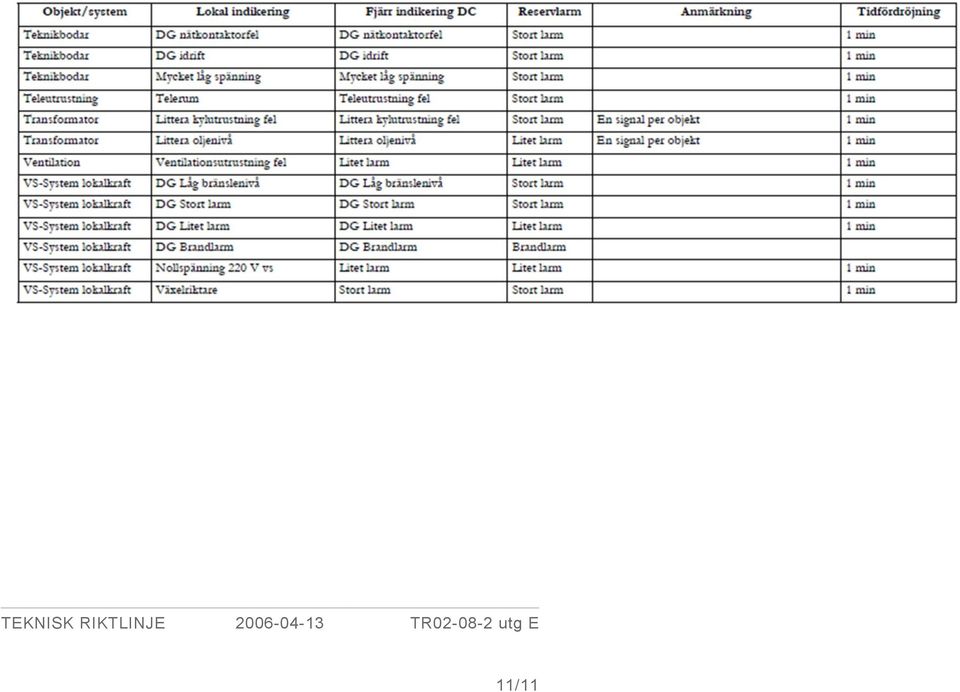

11 11/11
