Problemlösare RDS5000

Transkript

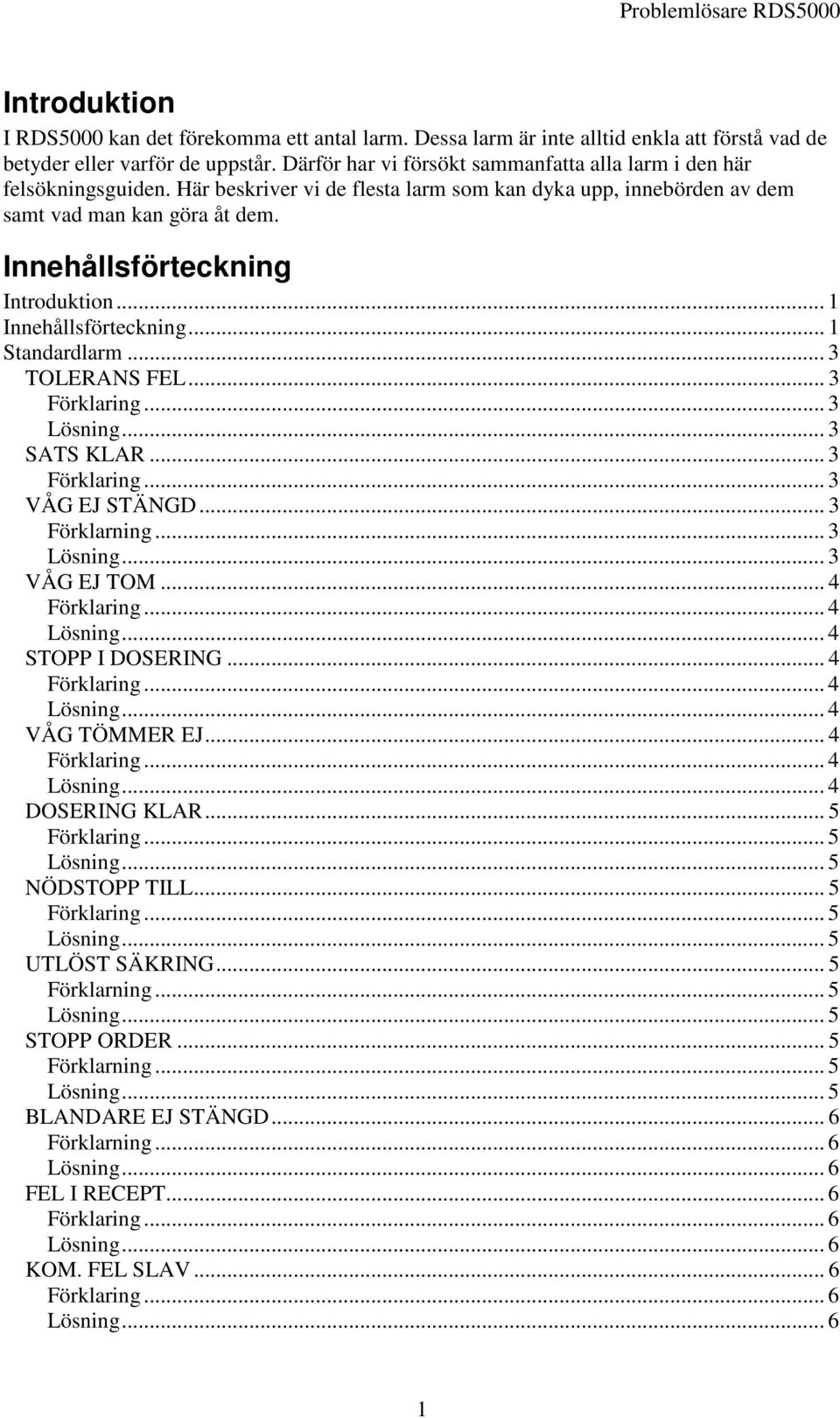

1 Introduktion I RDS5000 kan det förekomma ett antal larm. Dessa larm är inte alltid enkla att förstå vad de betyder eller varför de uppstår. Därför har vi försökt sammanfatta alla larm i den här felsökningsguiden. Här beskriver vi de flesta larm som kan dyka upp, innebörden av dem samt vad man kan göra åt dem. Innehållsförteckning Introduktion... 1 Innehållsförteckning... 1 Standardlarm... 3 TOLERANS FEL SATS KLAR VÅG EJ STÄNGD... 3 Förklarning VÅG EJ TOM STOPP I DOSERING VÅG TÖMMER EJ DOSERING KLAR NÖDSTOPP TILL UTLÖST SÄKRING... 5 Förklarning STOPP ORDER... 5 Förklarning BLANDARE EJ STÄNGD... 6 Förklarning FEL I RECEPT KOM. FEL SLAV

2 TOLERANS ÖVER TOLERANS UNDER FÖR LÅNG PÅFYLLNING PLC INIT FÖR LÅGT BÖRVÄRDE VÄNTA KOMMUNIKATION PLC PLC STOPPAD RECEPT SAKNAS EJ TILLÅTEN I DRIFT VÄNTA PÅ BESTÄLLNING VÄNTAR PÅ KOMMUNIKATION Utökade larm... 8 FEL RECEPT NR

3 Standardlarm Vi börjar med larm som följer med alla system som standard. TOLERANS FEL Toleransfel innebär att den mängd doserat material är utanför den tillåtna gränsen. Anledningen kan vara att efterrinningen av materialet är fel eller att det tillåtna viktområdet är för snävt. Det kan också vara konstruktionen som gör att det inte går att få repeterbarhet i vägningen. Det går att temporärt komma vidare i receptet vid ett toleransfel. Man väljer då att kvittera felet, antingen direkt på våginstrumentet (om knappen är aktiverad) eller via en s.k. extern kvittensknapp. För att lösa problemet mer permanent måste man hitta orsaken till felet. Följande orsaker finns: a. Efterrinningen är fel. För att rätta till efterrinningen kan man efter avslutat dosering se hur många Kg man fick för lite/mycket. Därefter lägger man till alt. drar ifrån motsvarande vikt på efterrinningen som du hittar under inmatning driftdata. b. Om efterrinningen är rätt men vikten sprids och hamnar utanför toleransgränsen kanske gränsen är för snäv. Då ska kanske gränsen ökas något. Man kan också avaktivera toleranskontrollen helt genom att ange värde 0,00 %. Vill man inte ändra toleransgränsen är det nästa alternativ man ska välja. c. Om det inte går att få tillräckligt bra repeterbarhet i vägningen utan vikten sprids för mycket så får man nog försöka hitta en bättre konstruktion. SATS KLAR Sats klar betyder att alla rader för en viss våg är klara men att vågen ändå väntar på klartecken att fortsätta. Det kan vara ett gemensamt avslut för samtliga vågar eller att det finns en synkron start av vågarna. Andra orsaker kan förekomma men texten är alltid speciellt anpassade för varje system. VÅG EJ STÄNGD Förklarning När RDS5000 startar upp utförs alltid en kontroll av att utloppet på varje våg är stängd. Vissa vågar saknar gränsläge (och kanske t.o.m. utlopp, som t ex vägning på bandtransportörer) och då brukar kontrollen vara avaktiverad. Texten våg ej stängd visas på de vågar vars lucka inte indikerar stängd. Se till att utloppsventilen verkligen är stängd och att givaren indikerar rätt. Se även till så givaren är riktigt ansluten till vågskåpet. När felet är åtgärdat går det att komma vidare i receptet genom kvittens. 3

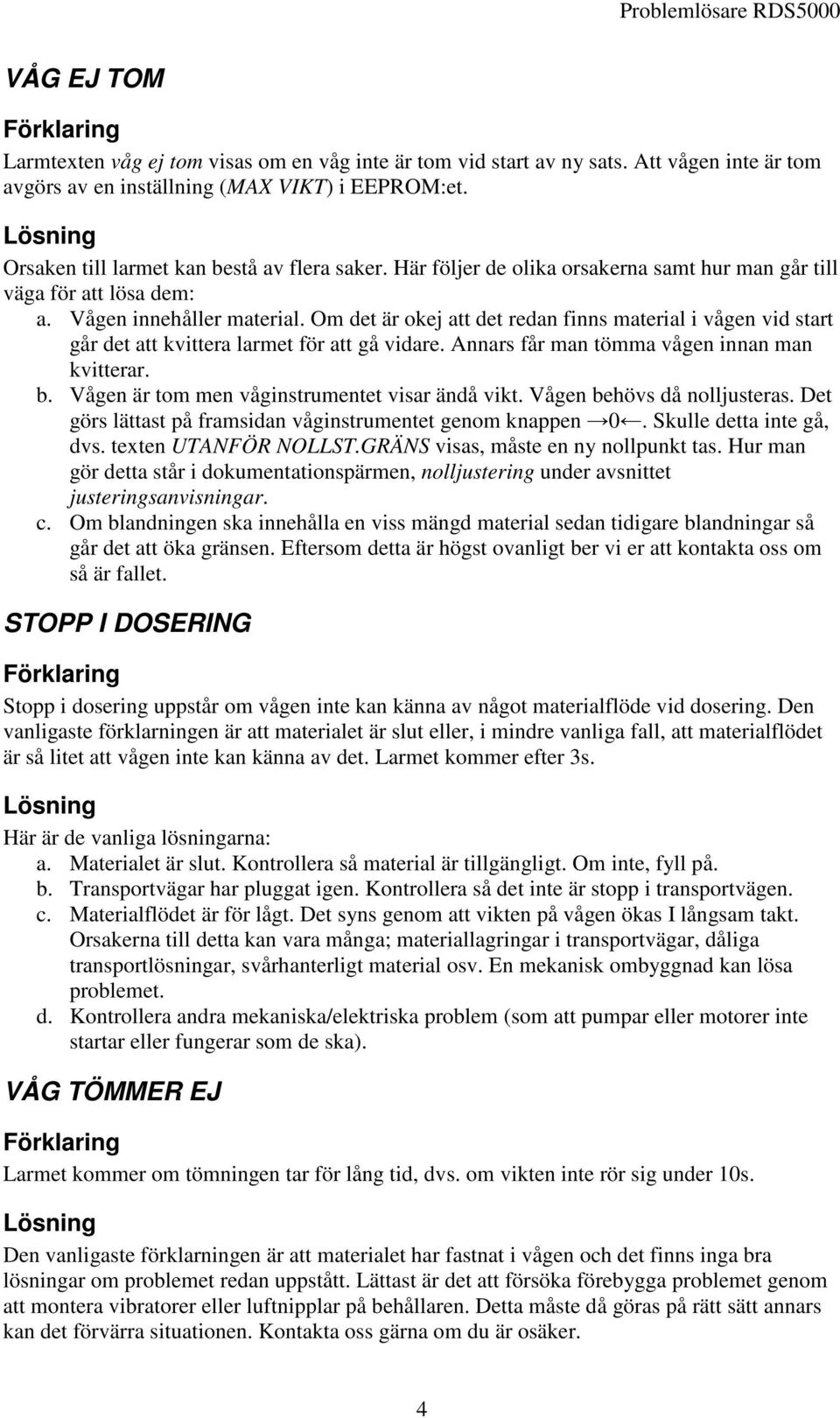

4 VÅG EJ TOM Larmtexten våg ej tom visas om en våg inte är tom vid start av ny sats. Att vågen inte är tom avgörs av en inställning (MAX VIKT) i EEPROM:et. Orsaken till larmet kan bestå av flera saker. Här följer de olika orsakerna samt hur man går till väga för att lösa dem: a. Vågen innehåller material. Om det är okej att det redan finns material i vågen vid start går det att kvittera larmet för att gå vidare. Annars får man tömma vågen innan man kvitterar. b. Vågen är tom men våginstrumentet visar ändå vikt. Vågen behövs då nolljusteras. Det görs lättast på framsidan våginstrumentet genom knappen 0. Skulle detta inte gå, dvs. texten UTANFÖR NOLLST.GRÄNS visas, måste en ny nollpunkt tas. Hur man gör detta står i dokumentationspärmen, nolljustering under avsnittet justeringsanvisningar. c. Om blandningen ska innehålla en viss mängd material sedan tidigare blandningar så går det att öka gränsen. Eftersom detta är högst ovanligt ber vi er att kontakta oss om så är fallet. STOPP I DOSERING Stopp i dosering uppstår om vågen inte kan känna av något materialflöde vid dosering. Den vanligaste förklarningen är att materialet är slut eller, i mindre vanliga fall, att materialflödet är så litet att vågen inte kan känna av det. Larmet kommer efter 3s. Här är de vanliga lösningarna: a. Materialet är slut. Kontrollera så material är tillgängligt. Om inte, fyll på. b. Transportvägar har pluggat igen. Kontrollera så det inte är stopp i transportvägen. c. Materialflödet är för lågt. Det syns genom att vikten på vågen ökas I långsam takt. Orsakerna till detta kan vara många; materiallagringar i transportvägar, dåliga transportlösningar, svårhanterligt material osv. En mekanisk ombyggnad kan lösa problemet. d. Kontrollera andra mekaniska/elektriska problem (som att pumpar eller motorer inte startar eller fungerar som de ska). VÅG TÖMMER EJ Larmet kommer om tömningen tar för lång tid, dvs. om vikten inte rör sig under 10s. Den vanligaste förklarningen är att materialet har fastnat i vågen och det finns inga bra lösningar om problemet redan uppstått. Lättast är det att försöka förebygga problemet genom att montera vibratorer eller luftnipplar på behållaren. Detta måste då göras på rätt sätt annars kan det förvärra situationen. Kontakta oss gärna om du är osäker. 4

5 DOSERING KLAR Denna text kommer när doseringen på en våg är klar och väntar på att få klartecken att tömma. Om vågen skulle fastna där och aldrig komma vidare till tömning beror det på att den aldrig får klartecken att tömma. Kontrollera i receptet att det finns en tillhörande OK töm våg x instruktion. I vissa system kommer klartecken på en viss ingång på PLCn och använder då inte någon rad i receptet. Vilken typ av system har du? NÖDSTOPP TILL Texten betyder helt enkelt att nödstopp är utlöst. Den absolut vanligaste förklarningen är att nödstopp verkligen är utlöst. Kontrollera alltid detta! I vissa sällsynta fall kan det bero på andra saker. Om RDS5000 har blivit uppdelat i flera elskåp kan larmet bero på att kommunikationen mellan skåpen inte fungerar som den ska och att vågskåpet då blir lurat. UTLÖST SÄKRING Förklarning Utlöst säkring betyder att någon säkerhetsbrytare i elskåpet har utlöst. Kontrollera alla säkerhetsbrytare i elskåpet. Ibland finns flera elskåp kopplade till samma signal. Återställ eventuellt utlösta säkringar. STOPP ORDER Förklarning Stopp order betyder att RDS5000 är i s.k. stoppläge. Det betyder att alla aktiviteter har avbrutits men fortsätter vid återstart (ett tryck på knappen drift). Anledningen till att RDS5000 har gått in i stoppläge kan bero på flera saker: a. Någon har tryckt på stopp-knappen på vågskåpet (eller liknande, t ex på en processbild). b. Nödstopp har blivit utlöst. Då går RDS5000 automatiskt in i stoppläge. c. Det har varit strömavbrott. Då går RDS5000 automatiskt in i stoppläge. d. I vissa skräddarsydda system stannar RDS5000 pga. andra orsaker. T ex om efterföljande produktionslinje stoppar, en speciell start av blandaren stoppar eller liknande. 5

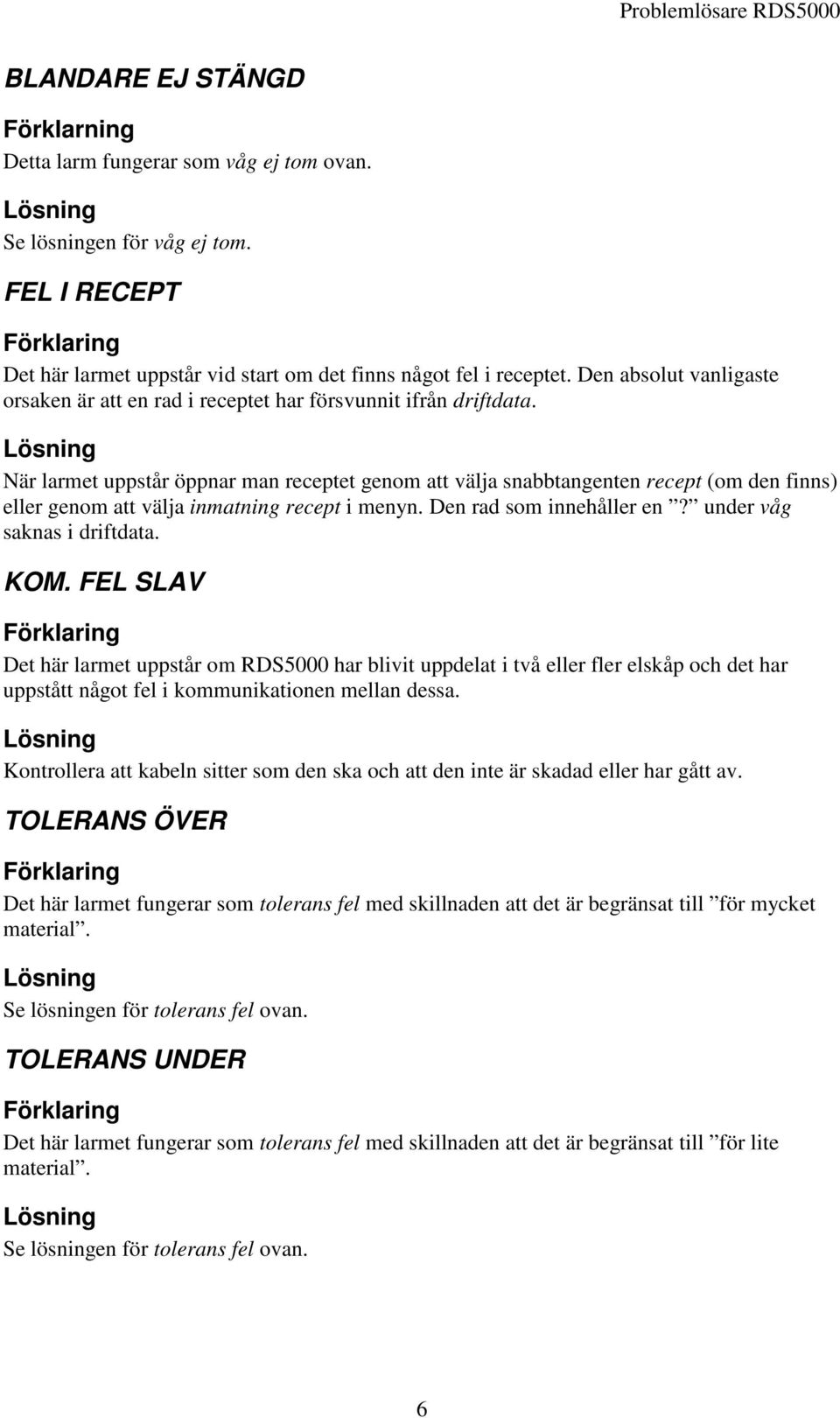

6 BLANDARE EJ STÄNGD Förklarning Detta larm fungerar som våg ej tom ovan. Se lösningen för våg ej tom. FEL I RECEPT Det här larmet uppstår vid start om det finns något fel i receptet. Den absolut vanligaste orsaken är att en rad i receptet har försvunnit ifrån driftdata. När larmet uppstår öppnar man receptet genom att välja snabbtangenten recept (om den finns) eller genom att välja inmatning recept i menyn. Den rad som innehåller en? under våg saknas i driftdata. KOM. FEL SLAV Det här larmet uppstår om RDS5000 har blivit uppdelat i två eller fler elskåp och det har uppstått något fel i kommunikationen mellan dessa. Kontrollera att kabeln sitter som den ska och att den inte är skadad eller har gått av. TOLERANS ÖVER Det här larmet fungerar som tolerans fel med skillnaden att det är begränsat till för mycket material. Se lösningen för tolerans fel ovan. TOLERANS UNDER Det här larmet fungerar som tolerans fel med skillnaden att det är begränsat till för lite material. Se lösningen för tolerans fel ovan. 6

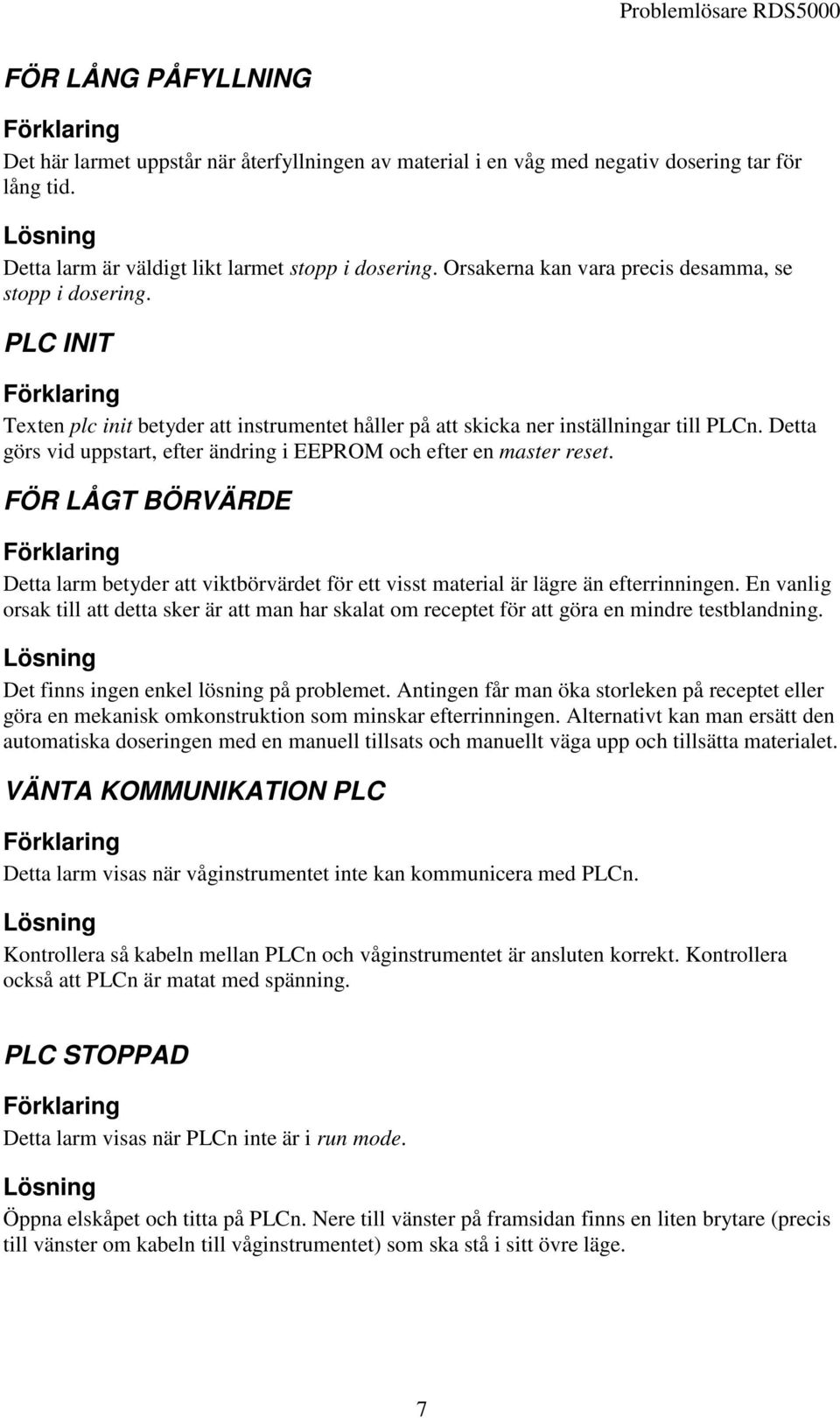

7 FÖR LÅNG PÅFYLLNING Det här larmet uppstår när återfyllningen av material i en våg med negativ dosering tar för lång tid. Detta larm är väldigt likt larmet stopp i dosering. Orsakerna kan vara precis desamma, se stopp i dosering. PLC INIT Texten plc init betyder att instrumentet håller på att skicka ner inställningar till PLCn. Detta görs vid uppstart, efter ändring i EEPROM och efter en master reset. FÖR LÅGT BÖRVÄRDE Detta larm betyder att viktbörvärdet för ett visst material är lägre än efterrinningen. En vanlig orsak till att detta sker är att man har skalat om receptet för att göra en mindre testblandning. Det finns ingen enkel lösning på problemet. Antingen får man öka storleken på receptet eller göra en mekanisk omkonstruktion som minskar efterrinningen. Alternativt kan man ersätt den automatiska doseringen med en manuell tillsats och manuellt väga upp och tillsätta materialet. VÄNTA KOMMUNIKATION PLC Detta larm visas när våginstrumentet inte kan kommunicera med PLCn. Kontrollera så kabeln mellan PLCn och våginstrumentet är ansluten korrekt. Kontrollera också att PLCn är matat med spänning. PLC STOPPAD Detta larm visas när PLCn inte är i run mode. Öppna elskåpet och titta på PLCn. Nere till vänster på framsidan finns en liten brytare (precis till vänster om kabeln till våginstrumentet) som ska stå i sitt övre läge. 7

8 RECEPT SAKNAS Detta larmet visas när operatören har matat in ett recept som inte finns. Kontrollera receptnamnet. Ett recept med samma namn måste finnas i inmatning recept i menyn eller motsvarande i RDS5000PC. EJ TILLÅTEN I DRIFT Detta larm visas om man försöker utföra en operation som är förbjuden under drift. Exempel på operationer kan vara förändring/byte av recept, ändring av driftdata, tarering etc. Den enda lösningen är att stoppa och avsluta pågående recept. I vissa applikationer kan t ex tarering vara en nödvändig funktion under drift. Kontakta oss i så fall så hjälper vi er. VÄNTA PÅ BESTÄLLNING Denna text kan endast visas om RDS5000 har blivit kompletterad med datorprogramvaran RDS5000PC. I så fall visas texten när RDS5000 är i driftläge och beställningslistan i RDS5000PC är tom. När ett recept läggs in beställningslistan kommer det automatiskt att skickas till RDS5000 och försvinner därefter från beställningslistan. VÄNTAR PÅ KOMMUNIKATION Denna text visas alltid när RDS5000 kommunicerar med datorprogramvaran RDS5000PC. Detta sker t ex när ett nytt recept ska påbörjas. Om något fel uppstår händer det att RDS5000 fastnar i det här läget. Skulle RDS5000 fastna i det här läget kan det bero på följande orsaker: a. Programvaran RDS5000PC är inte startat på datorn alternativt att datorn helt enkelt är avstängd. b. RDS5000PC har fel inställningar för kommunikation. Kan uppstå om 1) datorn har råkat ut för en händelse (t ex strömavbrott), 2) programvaran har installerats om eller 3) någon har ändrat i konfigurationen. c. Strömloopsmodemet saknar matningsspänning. d. Någon kabel (dator modem eller modem våginstrument) är inte riktigt ansluten. Utökade larm 8

9 FEL RECEPT NR Detta larm är speciellt tillagt i RDS5000 anpassat för ESAB. Detta larm visas om operatören skannar in en etikett vars receptnamn eller lotnr avviker från föregående etikett. Kontrollera att receptnamn och lotnr på etiketten är samma som står i vågfönstret. Om det inte är det är det helt enkelt fel tunna. Byt till rätt tunna eller avbryt receptet, rensa alla fält (om nödvändigt) och läs etiketten på nytt. 9
