1 4. MENYBESKRIVNING 1. Huvudmeny. 2. Visa trendkurva. 3. Inmatning drift data. 4. Register data. 5. Systemvariabler datum, tid & löpnummer. 6. Alfanumerisk inmatning. 7. Teckenuppsättning. Satsdoseringssystem SDS

2 4.1 HUVUDMENY Här beskrivs menyerna som väljs under knappen. Innehållet i menyn anpassa för varje leverans vilket innebär att texter och antal rader kan avvika från manualen. HUVUD MENY KODINMATNING VISA TRENDKURVA INM. DRIFT DATA REGISTER DATA SYSTEM VARIABLER Översta valet är alltid markerat. För att välja ett val trycker man på för att steg mellan de olika valen och. Satsdoseringssystem SDS

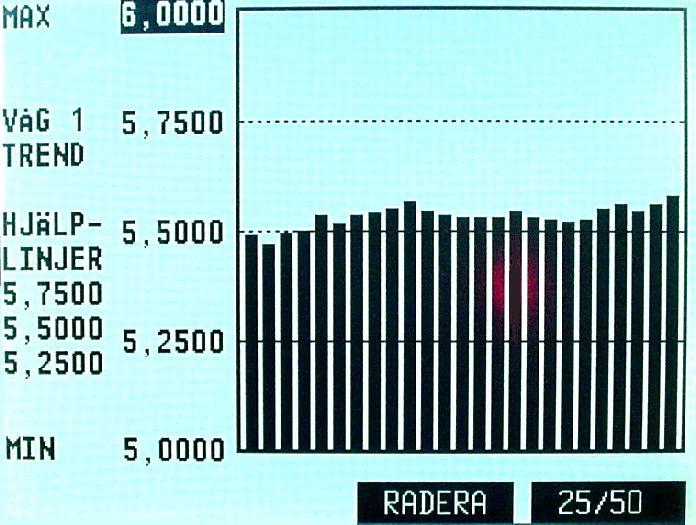

3 4.2 VISA TRENDKURVA När man väljer detta under huvudmenyn kommer man till följande bild. Alla hjälplinjer har ett viktvärde som automatiskt sätts varje gång en produkt kallas upp. Samtliga gränser är ändingsbara men återställs nästa gång produkten kallas upp. Stega med och för att markera det du vill ändra. Mata in ett nytt värde och avsluta med enter-knappen. Välj upplösning 25 eller 50 senaste registreringarna med F4. Satsdoseringssystem SDS

4 4.3 INMATNING DRIFT DATA När man väljer detta under huvudmenyn kommer man till följande bild. VÅG 1 DRIFT DATA PRODUKT 1 BATCH ANTAL 1 BÖRVÄRDE- 10,50 LÅG NIVÅ 10,05 HÖG NIVÅ G/F DIFF 0,50 MIN VIKT 1,00 EFTERRINN 0,15 RADERA Stega med och för att markera det du vill ändra. PRODUKT BATCH ANTAL BÖRVÄRDE LÅG NIVÅ HÖG NIVÅ EFTERRINN. MIN VIKT RADERA NY VIKT Summering av materialförbrukning sker i ett produktregister som är avläsbart under menyn registerdata. Summeringen sker uppdelat på prespektive produktkod som matas in i ovanstående kodfönster. Motsvarande inmatningsmöjlighet finns normalt också i operatörfönstret. Här anger antalet satser som ska doseras. När antal satser är uppfyllt avslutas fyllningen. Antalet satser kan avbrytas genom att trycka knappen AVSLUT. Inmatning av den vikt som ska doseras. Den lägsta vikt som tillåtes utan att larm ges. Den högsta vikt som tillåtes utan att larm ges. Den extra vikt som efter avslutad dosering hamnar i vågen. Den högsta tillåtna vikt i vågen för att betrakta vågen som tom. Knappen F2 raderar innehållet för vald produkt. Om aktuell referensprodukt är placerad på vågen kan produktens vikt läsas in genom att trycka knappen F3. Satsdoseringssystem SDS

5 4.4 REGISTER DATA Man kommer till denna meny genom att välja REGISTER DATA i huvudmenyn. REGISTER ANTAL RADER PRODUKT REGISTER 4 DRIFT DATA REGISTER 4 PRES. UTSKRIFT Stega med och för att markera det du vill ändra. PRODUKT REG. I produktregistret summeras alla vägningar sorterat på produktkod med fördelning på under, över eller ok. För att se inlagd produkter tryck. Se DRIFT DATA REG. I drift data registret lagras alla inmatade doseringsvärden för varje produkt. För att se inlagda börvärden tryck. Se För att skriva ut eller radera ett register tryck. Efter utskrift så kommer fråga om man vill behålla registret. Vid svar JA behålls detta och töms vid svar NEJ. Satsdoseringssystem SDS

6 4.4.1 PRODUKT REGISTER PRESENTATION Man kommer till denna meny genom att välja PRES. i REGISTER DATA. Menyn används för att radera enskilda produkter. Återgår till föregående meny med knappen eller till operatörs bilden med. PRODUKT REGISTER PRODUKT ANTAL NETTO Stega med och för att markera den produkt du vill ändra. PRODUKT ANTAL NETTO Produkt namn. Antal registreringar. Förbrukningen av produkten för aktuell våg. Satsdoseringssystem SDS

7 4.4.2 DRIFT DATA REGISTER Man kommer till denna meny genom att välja PRES. av DRIFTDATA REGISTER. används för att visa all inlagd börvärden sorterade på produktnummer. Återgår till föregående meny med knappen eller till operatörs bilden med. DRIFT DATA PRODUKT VÅG BÖRV och för att stega om driftdata är på flera sidor. PRODUKT Produktkod samt toleransvärde samt nivå och nivå +. VÅG BÖRV Om flera vågar används anges våg nummer. Inmatat börvärde för aktuell våg och produkt, Satsdoseringssystem SDS

8 4.5 SYSTEM VARIABLER (LÖPNR, DATUM OCH TID) Man kommer till denna meny genom att välja SYSTEM VARIABLER i huvudmenyn. VÅG 1 SERIE NR LÖPNR 0 DATUM TID 11:12:56 DATOR MOD SPARADE REG 0 BATTERISPÄNNING OK Stega med och för att markera det du vill ändra. LÖPNR Löpnummerräknaren är avsedd som sats- eller batchidentifiering vid utskrift på skrivaren. Löpnummer räknaren ökas automatiskt med 1 vid avslutad satsuppvägning. Räknaren kan förställas och arbetar med max 6 siffror. DATUM Datum skrivs in Dag, Månad, År. TID Tid skrivs in Timmar (24), Minut (60), Sekunder (60). DATOR MOD SPARADE REG Byt mellan dator mod och lokal mod med Sparade reg anger hur många utskrifter som ligger lagrade i utskriftbufferten och klara för översändning till datorn. Om batterispänning ej är ok kontakta Svenska Våg AB för batteribyte. Satsdoseringssystem SDS

9 4.6 ALFANUMERISK INMATNING Samtliga koder kan skrivas med både siffror och bokstäver (alfanumeriskt). För att aktivera alfanumerisk inmatning tryck. Vid inmatning av siffror används bara de numeriska knapparna 0-9. För att få bokstäver och tecken används och knapparna. För stora bokstäver hålls intryckt och för små bokstäver hålls intryckt. Om både och hålls intryckta fås nedre av tecknen. Satsdoseringssystem SDS

10 EXEMPEL Man vill skriva in Artikel Ab 3. För att aktivera alfanumerisk inmatning tryck Mata in A genom att hålla SHIFT intryckt och samtidigt trycka på knappen för bokstaven A. Mata in b genom att hålla ALT intryckt och samtidigt trycka på knappen för bokstaven b. Mata in genom att hålla ALT och SHIFT samtidigtintryckta och samtidigt trycka på knappen för tecknet. Mata in 3 genom att enbart trycka på siffran 3. Toleranskontrollsystem TKS

11 4.7 TECKENUPPSÄTTNING Teckenuppsättning versaler Här sammanfattas hur olika siffror, bokstäver och tecken kan erhållas med hjälp av de två knapparna och P.. +. (dec.pkt).. Q.. + A.. + R.. + B.. + S.. + C.. + T.. + D.. + U.. + E.. + V.. + F.. + W.. + G.. + X.. + H.. + Y.. + I.. + Z.. + J.. + Å.. + K.. + Ä.. + L.. + Ö.. + M N.. + blank.. + O.. + Toleranskontrollsystem TKS

12 4.7.2 Teckenuppsättning gemener Här sammanfattas hur olika siffror, bokstäver och tecken kan erhållas med hjälp av de två knapparna och. a.. + p.. + b.. + q.. + c.. + r.. + d.. + s.. + e.. + t.. + f.. + u.. + g.. + v.. + h.. + w.. + i.. + x.. + j.. + y.. + k.. + z.. + l.. + å.. + m.. + ä.. + n.. + ö.. + o.. + Toleranskontrollsystem TKS

13 4.7.3 Teckenuppsättning övriga tecken Ytterligare tecken kan matas in genom att både och hålls intryckta.! %.. + &.. + * :.. + (.. + ).. + =.. +?.. + / o.. + <.. + >.. + #.. + Toleranskontrollsystem TKS
